Вид продукт	Цветен LCD телевизор
Марка	Sony
Модел	Bravia KDL-40HX803
Диагонал на екрана	101,6 см (40 инча)
Резолюция на екрана	1920 × 1080 (Full HD)
Телевизионна система	Аналогова: B/G/H, D/K, L, I; Цифрова: DVB-T2 (само този модел), DVB-T, DVB-C
Цветова система	Аналогова: PAL, PAL60, SECAM, NTSC; Цифрова: MPEG-2, H.264/MPEG-4 AVC
Мощност на високоговорителите	10 W + 10 W
Консумация на енергия (стандартен режим)	88 W
Консумация на енергия (режим на готовност)	0,2 W (14 W при включен Бърз старт)
Годишна консумация на енергия	128 kWh
Захранване	220–240 V AC, 50 Hz
Размери със стойка (ш. × в. × д.)	95,2 × 61,3 × 25,0 см
Размери без стойка (ш. × в. × д.)	95,2 × 58,1 × 7,4 см
Тегло със стойка	16,4 kg
Тегло без стойка	14,2 kg
Конектори	HDMI (4), SCART (2), Component, USB, LAN, оптичен аудио изход, слушалки, CAM
Допълнителни функции	BRAVIA Sync, i-Manual, цифров електронен програмен гид (EPG), поддръжка на 3D (съвместими очила)
Включени аксесоари	Дистанционно управление, батерии, захранващ кабел, стойка, държач за кабели, винтове
Работна среда	Влажност 20–80%, температура 0–40°C
Наличност на резервни части	Електронни резервни части, налични в продължение на 7 години
Монтаж на стена	Стенен монтаж SU-WL500 (опционален)

Често задавани въпроси - Bravia KDL-40HX803 SONY

Как да включа телевизора Sony Bravia KDL-40HX803?

Трябва да настроите превключвателя ENERGY SAVING SWITCH на включено (●), след което да натиснете бутона ⏻ на телевизора или на дистанционното.

Какво да направя, ако телевизорът не показва изображение?

Проверете връзката на антената/кабела, уверете се, че щепселът е в контакта и телевизорът е включен. Ако индикаторът за готовност не свети, натиснете бутона ⏻.

Как да програмирам каналите?

При първото включване се появява меню за избор на език. Следвайте инструкциите на екрана, изберете цифров режим и извършете автоматично програмиране. Можете да изберете опция за бързо или пълно сканиране в зависимост от типа сигнал (наземен или кабелен).

Поддържа ли телевизорът 3D?

Да, модел KDL-40HX803 поддържа 3D. Необходими са 3D очила (напр. TDG-BR100/TDG-BR50) и опционален 3D синхронизиращ предавател (TMR-BR100).

Как да почистя екрана на телевизора?

Преди почистване изключете телевизора и извадете захранващия кабел. Използвайте мека, суха кърпа. Ако е необходимо, леко я навлажнете с разреден мек препарат. Не пръскайте директно с вода или препарат.

Какво означава мигащият червен индикатор?

Мигащият индикатор (режим на готовност) показва активиране на самодиагностика. Пребройте броя на миганията и го съобщете на сервиза на Sony. Изключете телевизора от захранването и се свържете със сервизен център.

Как да демонтирам стойката на телевизора?

Преди да развиете стойката, трябва да отделите задния капак на стойката. Развийте винтовете, посочени със стрелки, след което внимателно повдигнете телевизора. Не дърпайте задния капак при преместване.

Каква е консумацията на енергия в режим на готовност?

Консумацията на енергия в режим на готовност е 0,2 W. Ако е включена функцията 'Бърз старт', консумацията нараства до 14 W.

Мога ли да монтирам телевизора на стена?

Да, телевизорът е съвместим със стенен монтаж SU-WL500 (продава се отделно). Монтажът трябва да бъде извършен от квалифициран инсталатор. Използвайте винтовете, включени в комплекта на монтажа.

Как да използвам ръководството i-Manual?

Натиснете бутона i-MANUAL на дистанционното. На екрана се появява меню с категории като 'Функции на телевизорите BRAVIA', 'Гледане на телевизия', 'Използване на главното меню' и др. С помощта на навигационните бутони изберете интересуващата ви секция.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Bravia KDL-40HX803 SONY

Благодарим ви за покупката на този продукт на Sony. Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.

Производителят на този продукт е Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Упълномопсеният представител за EMC (електромагнитна съвместимост) и техническа безопасност на продукта е Son Deutschland GmbH, Hedelfinge Strasse 61, 70327 Stuttgart, Germany. За въпроси, свързан със сервиса и гаранцията, мол обърнете се към адресите в съответните сервисни или гаранционни документи.

•Всяка функция, свързана с цифровата телевизия (ДУте работи само в държавите и областите, в които се предлагат DVB-T (MPEG-2 и H.264/MPEG-4 AVC) цифрови наземни сигнали, или там, където има достып до съвместима с DVB-C (MPEG-2 и H.264/MPEG-4 AVC) кабелна услуга. Проверсте при вапня местен доставчик дали там, където живеете, можете да приемате DVB-T сигнал или поштайте вашня доставчик на кабелна телевизия дали тяхната DVB-C кабелна услуга е подходяща за съвместна работа с този телевизор.

•Възможно е вашият кабелен доставчик да ви поиска такса за своите услуги или да поиска да се наложи да се съгласите с правилата и условията, които той налага.

•Въпреки че този телевизор отговаря на DVB-T и DVB-C спецификацииите, съвместимостта му с бъдещи DVB-T цифрови наземни и DVB-C цифрови кабелни излъчвания не с гарантирана.

•Възможно е определени цифрови функции на телевизора да не работят в някои държави/региони и DVB-C кабелната услуга може да не работи правилно с някои доставчици.

За списък на съвместимите доставчици на кабелина телевизия, вижте интернет страницата за поддръжка: http://support.sony-europe.com/TV/DVBC/

A

• Инструкции за “Инсталиране на стенната конзола” са включени в ръководството на този телевизор.
  -Илюстрациите на дистанционното, използвани в това ръководство, са на RM-ED034, освен ако не е указано друго.
  -Илюстрациите използвани в товаръководство могат да се различават според модела на вашия телевизор.

-Знакът "х" в името на модела съответства на число, отнасящо се до дизайна и цвета на телевизора.

Информация за търговски марки

DVB е регистрирана търговска марка на DVB Project.

HDMI и логото HDMI, както и High-Definition Multimedia Interface са търговски марки или запазени търговски марки на HDMI Licensing LLC в САЩ и други държави.

DLNA®, логото на DLNA и DLNA CERTIFIED® са търговски марки, марки за услуги или сертифицирани марки на Digital Living Network Alliance.

DivX® e технология за компресиране на видео файлове, разработена от DivX, Inc.

DivX, DivX Certified, и свързаните логота са търговски марки на DivX, Inc. и се използват с лиценз.

OTHOCHO DIVX VIDEO: DivX® e цифров видео формат, създаден от DivX, Inc. Това е официално DivX сертифицирано устройство, което възпроизвежда DivX видео. Посстете www.divx.com за повече информация и софтуерни инструменти за конвертиране на вапите файлове в DivX видео.

OTHOCHO DIVX VIDEO-ON-DEMAND:

Това DivX Certified® устройство трябва да бъде регистрирано, за да може да възпроизвежда DivX Video-on-Demand (VOD) съдържание. За да генерирате регистрационен код, намерете точка DivX VOD в мелното за настройка на устройството.

Отидете на vod.divx.com с този код, за да завършите процеса на регистрация и да научите повече относно DivX VOD.

Произведен по лиценз на Dolby Laboratories. Dolby и символът с двойно D са запазени марки на Dolby Laboratories.

"BRAVIA" и батърговска марка на Sony Corporation.

“ХМВ™” и “XrossMediaBar” са търговски марки на Sony Corporation и Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

dlna

CERTIFIED

Място на идентификационния

етикет

Етикетите за № на модела и стойността на Захранващото напрежение (в съответствие с приложимия стандарт за безопасност) се намират на гърба на телевизора.

Съдържание

Проверка на аксесоари....3

Поставяне на батерии в дистанционното ....3

Монтаж

Закачване на поставката за маса 4

Свързване на антена/цифров приемник/видеорекордер (напр. DVD рекордер)......5

Предпазване на телевизора от падане....6

Събиране на кабелите ....6

Извършване на първоначалната настройка ....7

Сваляне на поставката за маса на телевизора ....7

Гледане на телевизия

За да използвате функциите на телевизора....8

За да използвате i-Manual ....9

Допълнителна информация

Отстраняване на неизправности ....10

Спецификации 12

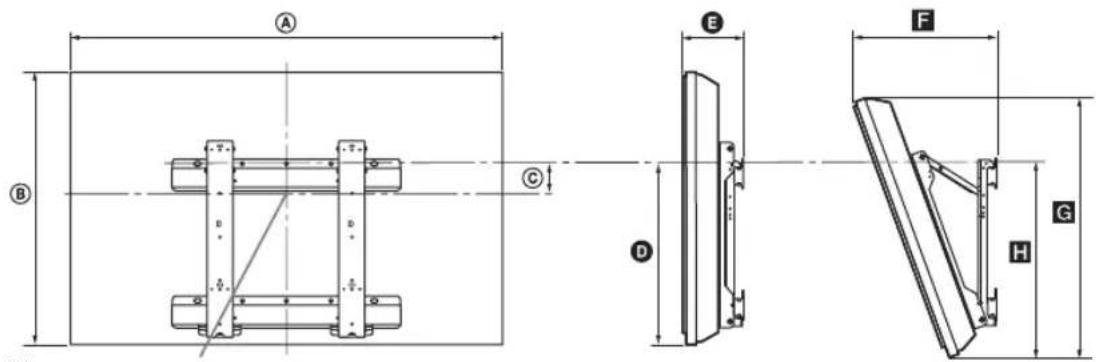

Инсталиране на аксесоарите (конзола за монтиране на стена) 14

Информация за безопасност 17

Предпазни мерки....18

- Инструкциите за работа са вградени във вашия BRAVIA TV. За работа с тях, вижте “За да използвате i-Manual” (стр. 9).

- Преди работа с телевизора, моля прочетете “Информация за безопасност” (стр. 17). Запазете товаръководство за бъдещи справки.

Проверка на аксесоари

Захранващ кабел за променлив ток (1) Държач за кабел (1)

Дистанционно (1)

Фиксиращи винтове за поставка за маса (M5 × 16) (4)

Монтажни винтове за поставка за маса (M5 × 16) (4)

(само за KDL-40HX80x)

Заден капак на поставка (1) ^*2

*1 За KDL-40HX80x монтирайте поставката за маса с доставените монтажни винтове. Вижте доставената брошура за поставката за маса, за да сглобите поставката.

*² За KDL-46HX80x задният капак на поставката е фабрично прикачен към поставката за маса.

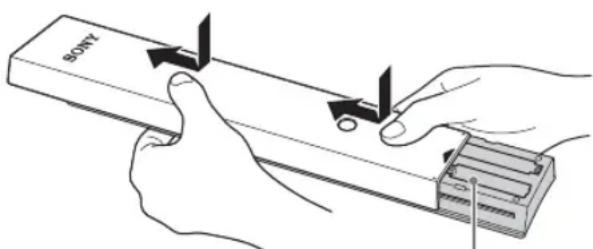

Поставяне на батерии в дистанционното

②Натиснете и плъзнете капака нагоре.

Закачване на поставката за маса

42

•За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.

- Ако телевизорът с внесен директно от студено на топло място, или е поставен в много влажна стая, или в стая, в която отоплението току-що е било включено, по повърхността или във вътрешността на телевизора може да кондензира влага. Ако това се случа, изключете телевизора и го оставете изключен, докато влагата се изпари, след това можете да го използвате. Ако забележите кондензирала влага между стъкления панел и LCD, включете телевизора и кондензът ще се изпари след загряване на телевизора.

1 Вижте брошурата на доставената поставка за маса за правилно окачване на някои модели телевизори.

2 Поставете телевизора върху поставката за маса.

3 Фиксирайте с предоставените винтове телевизора към поставката за маса съгласно маркировката със стрелки ↑ които сочат към отворите за винтове.

- Ако използвате електрическа отвертка, задайте въртящия момент на приблизително 1,5 N·m {15 kgf·cm}.

4 За KDL-52/46HX90x и KDL-40HX80x след притягане на всички винтове закачете доставения заден капак на стойката към поставката за маса.

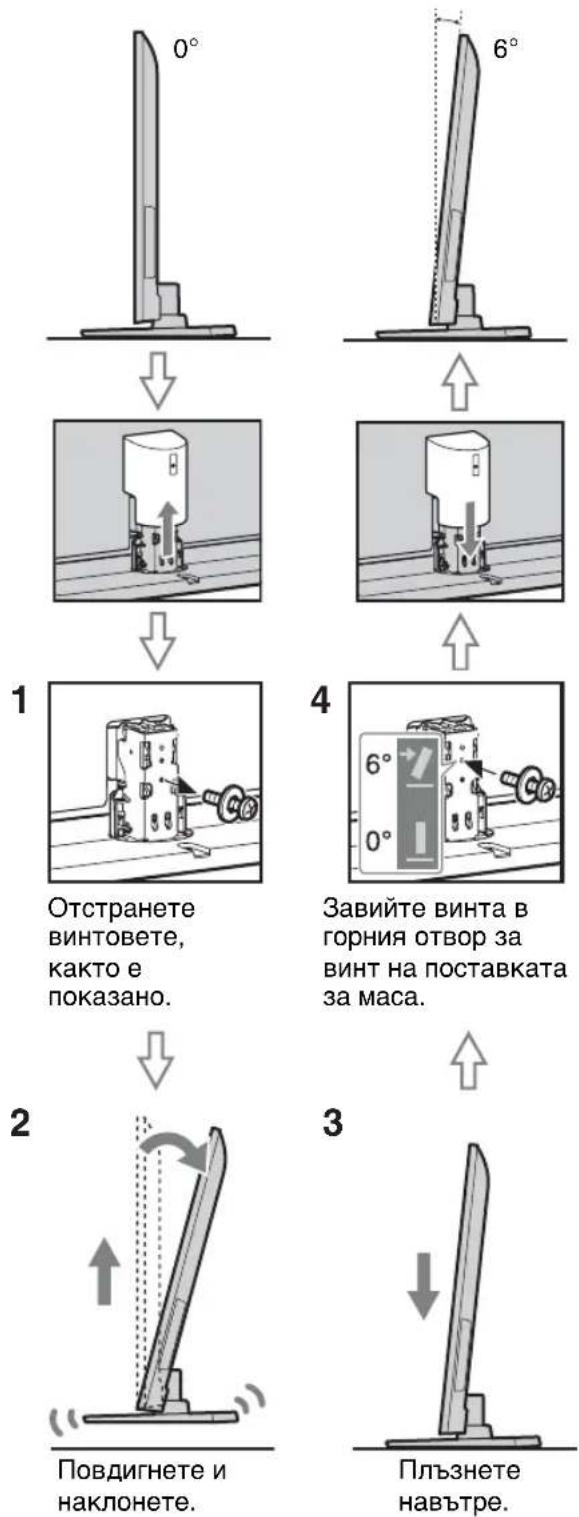

Регулиране на ъгъла на гледане на телевизора (само за KDL-52/46HX90x)

Този телевизор може да се регулира в следния диапазон на ъгли.

Завийте винта в горния отвор за винт на поставката за маса.
Отстранете винтовете, както е показано.
[NO TEXT]
- За да върнете до 0°, изпълнете горната процедура в обратна последователност.

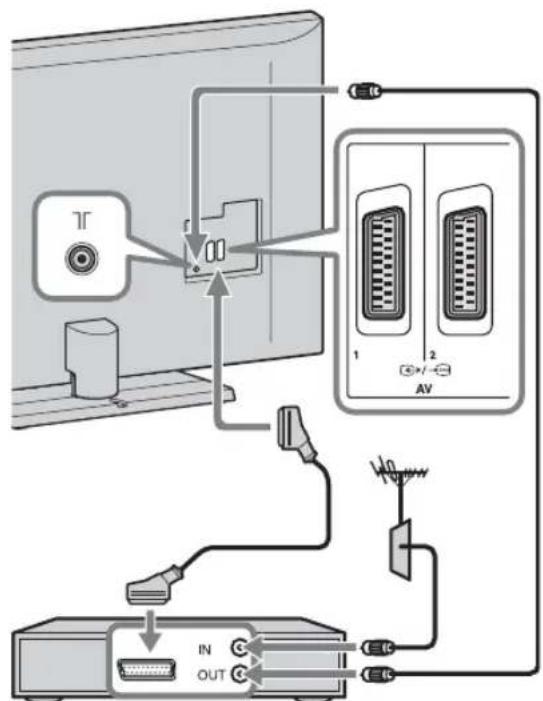

Свързване на антена/ цифров приемник/ видеорекордер (напр. DVD рекордер)

Свързване на цифров приемник/ видеорекордер (напр. DVD рекордер) със SCART

Свързване на цифров приемник/ видеорекордер (напр. DVD рекордер) с HDMI

Предпазване на телевизора от падане

1 Поставете винт за дърво (4 mm диаметър, не е приложен в комплекта) в стойката на телевизора.
2 Поставете винт (M4 × 16, не е приложен в комплекта) в отвора за винт на телевизора.
3 Затегнете винта за дърво и другия винт със здрава корда (не е приложена в комплекта).

Събиране на кабелите

Извършване на първоначалната настройка

1 Свържете телевизора към електрическия контакт.

2 Проверете дали ENERGY SAVING SWITCH е включен (●).

3 Натиснете ⏻ на телевизора. Когато включите телевизора за първи път, на екрана автоматично се показва менюто за избор на език.

Следвайте инструкциите, изведени на екрана.

Автомат. цифрова настройка: Когато изберете “Кабел”, препоръчваме ви да изберете “Бързо сканиране” за бързо настройване на каналите. Задайте “Честота” и “ID на мрежата” съгласно информацията, предоставена ви от вашия доставчик на кабелна телевизия. Ако не намерите нито един канал, като използвате “Бързо сканиране”, опитайте “Пълно сканиране” (което обаче може да отнеме известно време).

•“Пълно сканиране” може да не е налично според вашия регион/държава.

За списък на съвместимите доставчици на кабелна телевизия, вижте интернет страницата за поддръжка: http://support.sony-europe.com/TV/DVBC/

1 Натиснете ♣/♀, за да изберете канала, който желасте да преместите на нова позиция, и натиснете ⊕.

2 Натиснете ♠/▽, за да изберете новата позиция за вашия канал, след това натиснете ⊕

•Можете да настроите каналите и ръчно.

Сваляне на поставката за маса на телевизора

[NO TEXT]

•За KDL-52/46HX90x и KDL-40HX80x свалете задния капак на стойката на телевизора преди да я свалите.

• Свалете винтовете, сочени от маркировката със стрелки на телевизора.

- Не сваляйте поставката за маса, освен ако не сте решили да монтирате телевизора на стената.

- При носене на поставката за маса, не я дръжте за задния капак, за да не я изпуснете, което може да причини нараняване или повреда.

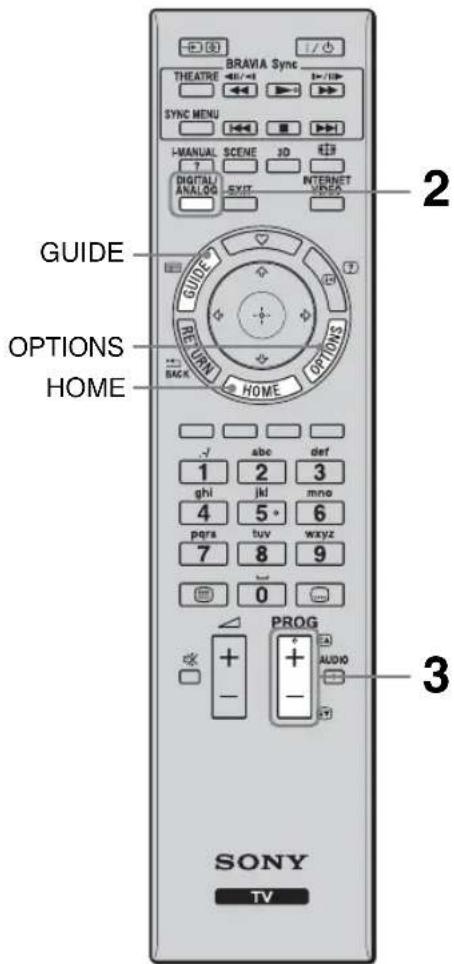

Гледане на телевизия

За да гледате програми

- Цифрата 5, ▶, PROG + и бутоните AUDIO на дистанционного имат осезаема точка. Използвайте осезаемата точка, като отправна, когато работите с телевизора.

1 Включете телевизора.

① Включете ENERGY SAVING SWITCH (●). ② Натиснете ⏻ на телевизора, за да го включите.

2 Изберете режим.

Използване на Цифров електронен програмен справочник

Натиснете GUIDE в цифров режим, за да се покаже програмния справочник.

За да използвате функциите на телевизора

Бутон HOME

Натиснете, за да се покажат различни екрани за работа и настройка.

Бутон OPTIONS

Натиснете, за да се покажат удобни функции, базирани на текущия вход или съдържание.

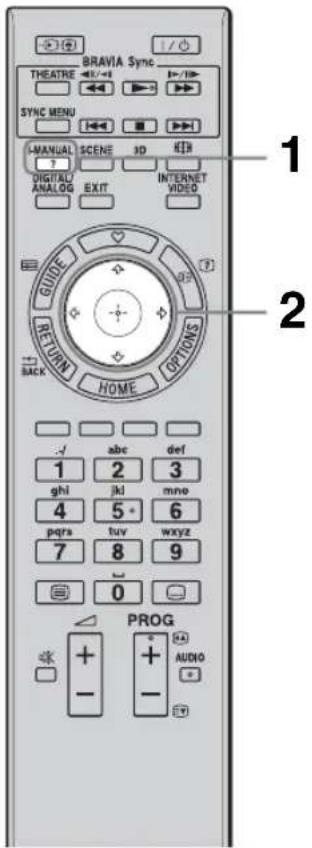

За да използвате i-Manual

Инструкциите за експлоатация са вградени във вашия BRAVIA TV и могат да се показват на екрана.

За да научите повече относно функциите на телевизора, можете да отворите i-Manual с едно натисканс на бутон.

1 Натиснете i-MANUAL.

2 Натиснете ⇌/⇒/♠/♣/⊕, за да изберете обект.

Добре дошли в i-Manual

Характеристики на "BRAVIA" TV

■ Гледане на телевизия

Използване на Home меню

Персонализиране на настройките на телевизора и др.

Забавления със свързано оборудване

Обяснява начини на свързване на допълнително оборудване.

Описание на части

Отстраняване на неизправности

- Изображенията и илюстрациите могат да се различават от това, което е показано на екрана.

Отстраняване на неизправности

Проверете дали индикаторът ⏻ (готовност) мига в червено.

Когато индикаторът ⏻ (готовност) мига в червено

Функцията за самодиагностика е активирана.

1 Пребройте премигванията на индикатора ⏻ (готовност) между две последователни прекъсвания от три секунди между тях.
Например индикаторът може да примигне три пъти, да изгасне за три секунди, след което отново да примигне три пъти.

2 Натиснете ⏻ на телевизора, за да го изключите, извадете захранващия кабел и информирайте вашия доставчик или сервис на Sony за премигванията на индикатора (техния брой).

Когато индикаторът ⏻ (готовност) не мига

1 Направете справка с таблиците по-долу. (Вижте също в “Отстраняване на неизправности” в i-Manual.)

2 Ако проблемът продължава, телевизорът ви трябва да бъде прегледан от квалифициран сервизен техник.

Състояние Обяснение/решение

Картина
Няма картина (екранът е тъмен) и няма звук.	•Проверете свързването на антената/кабела.•Включете в контакта захранващия кабел на телевизора и натиснете ⏻ на телевизора.• Ако индикаторът ⏻ (готовност) свети в червено, натиснете I/⏻ или TV I/⏻ (името на бутона се различава според дистанционното).
На екрана се появяват малки черни и/или ярки точки.	•Екранът се състои от пиксели. Малките черни и/или ярки точки на екрана не означават неизправност.

Състояние Обяснение/решение

Общи
Не може да се включи захранването на телевизора.	• Проверете дали ENERGY SAVING SWITCH е включен (●).
Телевизорът се изключва автоматично (преминава в режим на готовност).	•Проверете дали “Автоматично изключване” е активирано или потвърдете настройката “Времетраене” на “Автоматично включване”.•Проверете дали “Изключва, ако ТВ не се използва” е активиран.
Дистанционното управление не работи.	•Сменете батериите.•Вашият телевизор може да е в режим SYNC.Натиснете SYNC MENU, изберете “ТВ контрол” и след това изберете “Home (меню)” или “Опции” за да управлявате телевизора.
Забравена е паролата за “Родителски контрол”.	•Въведете 9999 за ПИН кода. (ПИН кодът 9999 се приема винаги.)
Предметите около телевизора се затоплят.	•Когато телевизорът се използва продължително време, предметите около телевизора се затоплят.Можете да усетите топлина, когато ги докоснете с ръка.

Спецификации

Система
Система на панела	LCD (течнокристален дисплей) панел
Телевизионна система	Аналогова: В зависимост от вапия избор на държава/регион: B/G/H, D/K, L, IЦифрова: DVB-T2 (KDL-52HX903/46HX903/46HX803/40HX803 само)DVB-T/DVB-C
Система на цветовете/видео система	Аналогова: PAL, PAL60 (само видео вход), SECAM, NTSC3.58, NTSC4.43 (само видео вход)Цифрова: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Покритие на каналите	Аналогова: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Цифрова: VHF/UHF
Мощност на звука	10 W + 10 W
Входно/изходни жакове
Антенен кабел	75 oma вънпсен терминал за VHF/UHF
[IMAGE]	21-цинов Scart конектор (CENELEC стандарт) включително аудио/видео вход, RGB вход и TV аудио/видео изход.
[IMAGE]	Поддържани формати: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
[IMAGE]	Аудио вход (фоно жакове)
HDMI IN1, 2, 3, 4	Видео: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iАудио: Двуканална линейна PCM: 32, 44,1 и 48 kHz, 16, 20 и 24 бита, Dolby DigitalАналогов аудио вход (минижак) (HDMI IN4 само)Вход от компютър
[IMAGE]	Видео вход (фоно жак)
[IMAGE]	Аудио вход (фоно жакове)
[IMAGE]	Цифров оптичен жак (Двуканален линсен PCM, Dolby Digital)
[IMAGE]	Аудио изход (фоно жакове)
[IMAGE]	Вход от компютър (Mini D-sub 15-пинов)[IMAGE]PC аудио вход (минижак)
ψ	USB порт
Ω	Жак слушалки
[IMAGE]	CAM (Conditional Access Module) гнездо
[IMAGE] LAN	10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава. 10BASE-T/100BASE-TX за този телевизор не се гарантира скорост и качество на комуникацията.)* За LAN връзки, използвайте кабел категория 7 10BASE-T/100BASE-TX (не влиза в доставката).
3D SYNC	3D синхронен терминал за допълнителен предавател

Име на модел KDL- 52Н		X90х 46НХ90х 46НХ80х 40НХ80х
Захранване и други
Изисквания за захранване		220 V – 240 V AC, 50 Hz
Размер на екрана (измерен по диагонала)		Приблизително132,2 см/52 инча	Приблизително 116,8 см/46 инча Приблизително101,6 см/40 инча
Резолюция на дисплея		1 920 точки (по хоризонтала) × 1 080 реда (по вертикала)
Консумация на снегрия	в “У дома”/“Стандартен”режим	136 W 130 W 102 W 88,0 W
	в “В магазин”/“Яртък”режим	201 W 184 W 149 W 132 W
Консумация на снегрия в режим готовност*1		0,2 W (14 W, когато “Бърз старт” е зададен на “Вкл.”)
Средно годишно потреблеснис на енергия*2		199 kWh 190 kWh 149 kWh 128 kWh
Габарити (прибл.) (ш × в × д)
със стойка за маса		126,3 × 80,7 × 40,0 см	112,4 × 72,7 × 40,0 см	108,5 × 68,8 × 26,0 см	95,2 × 61,3 × 25,0 см
без стойка за маса		126,3 × 77,5 × 6,7 см	112,4 × 69,5 × 6,7 см	108,5 × 65,6 × 7,4 см	95,2 × 58,1 × 7,4 см
Тегло (прибл.)
със стойка за маса		42,9 кг 36,2 кг 19,2 кг 16,4 кг
без стойка за маса		36,9 кг 30,2 кг 16,9 кг 14,2 кг
Приложени аксесоари		Вижте “Проверка на аксесоари” (стр. 3).
Аксесоари по избор		Конзола за закрепване към стена: SU-WL500Стойка за телевизор: SU-52HX1 (KDL-52HX90x)SU-46HX1 (KDL-46HX90x)3D очила: TDG-BR100/TDG-BR503D сипхронен предавател: TMR-BR100

*¹ Указаната консумация на енергия в режим на готовност се достига след като телевизорът приключи необходимите вътрешни процеси.
*2 4 часа на ден и 365 дни в годината

4

•За да пестите енергия

—когато намалявате фоновата осветеност (яркостта на экрана), потреблението на енергия намалява.

– настройките “Еко” (т.е. “Енергоспестяване”, “Изключва, ако ТВ не се използва”) ви помагат да намалите потребленисто на енергия и по този начин да пестите пари чрез намаляване на сметките за електричество.

– когато изключите телевизора чрез ENERGY SAVING SWITCH, потреблението на енергия ще бъде почти нула.

Дизайнът и спецификациите подлежат на промяна без предупреждение.

Инсталиране на аксесоарите (конзола за монтиране на стена)

До потребителите:

За опазване на продукта и от съображения за безопасност Sony настоятелно препоръчва монтирането на вашия телевизор да бъде извършено от доставчици на Sony или лицензирани подизпълнители. Не опитвайте да го монтирате сами.

До доставчиците на Sony и подизпълнителите:

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

Вашият телевизор може да бъде монтиран с използването на SU-WL500 конзолата на закрепване към стена (продава се отделно).

• За правилния монтаж се обърнете към ръководството за употреба на конзолата за закрепване към стена.
• Вж. “Сваляне на поставката за маса на телевизора” (стр. 7).

4

- Поставете телевизора на поставката за маса, докато закрепите скобата за монтиране.

За монтирането на този продукт се изисква достатъчен опит, особено при определяне на здравината на стената, която се изисква за издържане тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на доставчици на Sony или лицензирани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания в резултат на неправилна работа или монтиране.

Таблица на размерите, имащи отношение към монтажа на телевизора

Име на модел KDL-	Размери на екрана		Размер на центъра на екрана	Дължина за всеки ъгъл на монтиране
				Ъгъл (0°)		Ъгъл (20°)
	A	B	C		D	E	F	G
52HX90x	126,3 77,5	7,7 48,2 12,0	34,8 73,5 50,6
46HX90x	112,4 69,5	11,8 48,2 12,0	32,0 65,9 50,6
46HX80x	108,5 65,6	9,5 43,1 12,1	32,3 61,6 45,4
40HX80x	95,2 58,1	13,3 43,1 12,0	29,7 54,6 45,4

Числата в горната таблица може леко да се различават в зависимост от начина на извършване на монтажа.

ВНИМАНИЕ

Стената, на която ще бъде монтиран телевизора, трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. Вижте “Спецификации” (стр. 13) относно теглото.

Чертеж/таблица за местата на винта и скобата

Име на модела Място на винта	Място на скобата
KDL-52HX90xKDL-46HX90x/46HX80xKDL-40HX80x	e, j b

Място на винта

При монтиране на скобата за закрепване към телевизора.

При монтиране на телевизора към скобата на основата.

* Местоположение на скобата “а” и “с” не може да се използва за моделите.

Информация за безопасност

Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

Инсталация

•Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.
- Поставете телевизора на стабилна, равна повърхност.
•Монтирането на устройството към стената трябва да се извърши само от квалифициран персонал.
- За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително:

- Конзола за закрепване към стена SU-WL500

– Стойка за телевизор: SU-52HX1 (KDL-52HX90x) SU-46HX1 (KDL-46HX90x)

• На всяка цена използвайте винтовете, които се доставят с конзолата за монтиране към стена, когато прикрепяте монтажните куки към телевизора.
  Предоставените винтове са проектирани така, че да бъдат 8 мм-12 мм дълги, ако бъдат измерени от повърхността на монтажната кука.
  Диаметърът и дължината на винтовсте се различават в зависимост от модела на конзолата за закрецване към стена.
  Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стене причина за падането му и т.н.

8 MM - 12 MM

Винт (доставян с конзолата за закрепване към стена) Монтажна кука Прикрепяне на монтажната кука към гърба на телевизора

Пренасяне

•Преди да местите телевизора, изключете всички кабели от него.

• Пренасянето на голям телевизор изисква двама или повече души.

•Когато пренасяте телевизора на ръка, дръжте го както е показано на илюстрацията отдясно. Не натискайте LCD панела и рамката около екрана.

•Когато повдигате или местите телевизора, стабилно

придържайте устройството от долната страна.

- При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.

- Когато пренасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната оцаковка и материали за пакетиране.

Вентилация

- Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.

• Оставете свободно място около телевизора както е показано подолу.

•Препоръчително е да използвате оригиналната конзола за монтиране към стена на Sony, за да осигурите достатъчна циркулация на въздуха.

Инсталация на стена

Оставете най-малко толкова място около устройството.

Инсталиране с помощта на стойката

Оставете най-малко толкова място около устройството.

3a KDL-52/46HX90x

3a KDL-46/40HX80x

•За да постигнете правилна вентиляция и да предотвратите събирането на прах или мръсотия:

– Не слагайте телевизора легнал, не го монтирайте обърат с горния край надолу, наопаки или странично.

– Не слагайте телевизора върху рафтове, килим, легло или в дрешник.

– Не покривайте телевизора с парчеста плат, като пердета или с други предмети, като вестници и др.

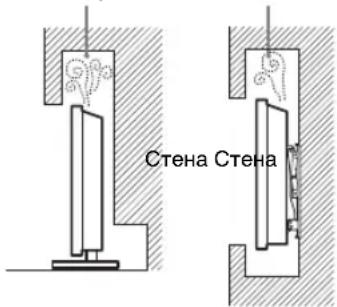

– Не инсталирайте телевизора, както е показано по-долу. Циркулацията на въздух е блокирана.

Захранващ кабел

За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захранващия кабел както следва:

– Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.

– Вкарайте щепсела плътно и докрай в контакта.

– Включвайте телевизора само към променливотоково захранване от 220-240 V.

– Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънете в кабелите.

– Изключете захранващия кабел от мрежата от 220 V, преди да работите или местите телевизора.

– Пазете захранващия кабел далеч от източници на топлина.

– Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

Забележки

- Не използвайте приложения захранващ кабел с друго оборудване.

• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Жилото на проводниците може да се оголи или прекъсне.

- Не преправяйте захранващия кабел.

- Не поставяйте тежки предмети върху захранващия кабел.

- Не дърпайте самия захранващ кабел, когато го изключвате от контакта.

• Не свързвайте твърде много устройства към един и същи контакт.
• Не използвайте контакт, който не захваща стабилно щепсела.

Забранена употреба

Не инсталирайте/използвайте телевизора на следните места или в ситуациите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване.

Местонахождение:

На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или пушек.

Околна среда:

Места, които са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например вази.

Ситуации:

Не използвайте устройството, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от мрежата от 220 V, също изваждайте антенния кабел.

Счупени парчета:

•Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
•Ако повърхността на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай може да получите токов удар.

Когато не използвате устройството

• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко дни.
  -Телевизорът не е изключен от мрежата, когато е изключен от коңчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мрежа.
  •Някои телевизори притежават функции, които изискват оставянето на устройството в режим на готовност.

Относно децата

• Не позволявайте на деца да се качват върху телевизора.
• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по грешка.

Ако възникнат следните проблеми...

Незабавно изключете телевизора и извадете захранващия кабел в случай, че възникне някои от следните проблеми.

Консултирайте се с вашия доставчик или с оторизиран сервис на Sony дали е наложително телевизорът да бъде проверен от квалифициран сервис.

Когато:

– Захранващият кабел с повреден.
– Гнездото на контакта не захваща стабилно цепсела.
– Телевизорът е повреден, понеже с изпуснат, ударен или нещо е хвърлено по него.
– Течни или твърди предмети са попаднали в отворите на корпуса.

Предупреждение

За да предотвратите избухване на пожар, винаги дръжте свепци или други източници на огън далеч от този продукт.

Предпазни мерки

Гледане на телевизора

•Някои хора могат да усстят неудобство (като напряганс на очите, умора или гадсенс) докато гледат 3D видео изображения или играят стереоскопични 3D игри. Sony препоръчва на всички зрители да правят редовни почивки когато гледат 3D видео изображения или играят на стереоскопични 3D игри. Продължителността и честотата на необходимите почивки с различна за всеки човек. Вие трябва да решите кое е най-добро за вас. Ако изпитате някакво неудобство, трябва да спрете да гледате 3D видео изображения или да играете стереоскопични 3D игри, докато неудобството отмине; консултирайте се с лекар, ако сметнете за необходимо. Също така трябва да прегледате (i) ръководството за употреба на всяко друго устройство или медия, използвани с този телевизор и (ii) нашия уебсайт (http://www.sony-europe.com/myproduct) за най-новата информация. Зренисто на малките деца (особено на тези под шестгодишна възраст) все още се развива. Обърнете се към лекар (педиатър или очен лекар), преди да позволите на малки деца да гледат 3D видео изображения или

да играят на стереоскошични 3D игри. Възрастните трябва да наблюдават малките деца, за да гарантират, че те спазват описаните по-горе препоръки.

•Когато използвате функцията за симулиране на 3D, моля имайте предвид, че показваното изображение с променсно спрямо оригиналното, което се дължи на конвертирането, извършено от този телевизор.
•Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.
•Когато използвате слушалки, настройте силата на звука, за да предотвратите увреждане на слуха.

LCD ekran

•Въпреки че LCD екранът е изработен по високо-ирецизна технология и повече от 99,99% от пикселите му са ефективни, върху LCD екрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на LCD панесла и не представлява неизправност.
•Не натискайте и не драскайте предния филтър и не поставяйте предмети върху устройството. Изображението може да е неравномерно или LCD цанелът може да се повреди.
•Ако използвате устройството на студено място, картината може да се замыгли или да стане по-тъмна. Това не е неизправност. Този феномен изчезва, когато температурата се повиши.
- Когато на экрана продължително време са изведени неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко секунди.
- Екранът и корпусът се затоплят, когато използвате устройството. Това не е неизправност.
•LCD екранът съдържа малко количество течни кристали. Флуоресцентната тръба, използвана в този телевизор, също съдържа живак. Следвайте местните правила и закони за изхвърляне при подобни отпадъци.

Поддръжка и почистване на повърхността на екрана/корпуса на телевизора

Уверете се, че сте изключили свързания към телевизора захранващ кабел, цреди да започнете почистване.

За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.

•За да премахнете праха от повърхността на скрана/корпуса, почиствайте с меко сухо нарче плат. Ако полепналият прах не може да се почисти, почиствайте екрана с меко нарче плат, леко навлажнено със слаб почистващ разтвор.
- Не пръскайте вода или почистващ препарат директно върху телевизора. Може да протече до долната част на екрана или въышните части и да предизвика неизправност.

• Не използвайте грапави парчета плат, почистващи препарати на alkalна/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.
  •Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентиляция.
• Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката.

Допълнително оборудване

• Не дръжте близо до телевизора допълнителните компоненти или каквото и да е было оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.
  •Това оборудване е тествано и съответства на изискванията на Директива ЕМС, като използва свързващ сигнален кабел по-къс от 3 метра.

Батерии

• Съблюдавайте правилната полярност при поставяне на батериите.
- Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.
- Изхвърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места е възможно изхвърлянето на батериите да е регулирано нормативно. Консултирайте се с местните власти.
•Работете внимателно с дистанционното управление. Не го изпускайте, не стъпвайте върху него и не изливайте никакви течности върху него.
- Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слънчева светлина или в стая с повишена влажност.

Изхвърляне на телевизора

Изхвърляне на стари електрически и електронни уреди (Приложимо за

страните от Европейския съюз и други европейски страни, използващи система за разделно събиране на отпадъци)

Този символ на устройството или на неговата опаковка показва, че този продукт не трябва да се трстира като битов отпадък. Вместо това, той трябва да бъде предаден в съответните пунктове за рециклиране на електрически и електронни уреди. Като изхвърлите този продукт на правилното място, вие предотвратявате потенциални негативни последици за околната среда и човешкото здраве, които в противен случай могат да се получат в резултат на неправилното обработване на този продукт като отпадък. Рециклирането на материалите ще помогне за опазването на природните ресурси. За по-подробна информация относно рециклирането на този продукт, свържете се с местния градска управа, службата за изхвърляне на битови отпадъци или с магазина, от който сте закупили продукта.

Изхвърляне на изтощени батерии (приложимо в Европейския Съюз и други

европейски държави със системи за разделно събиране на отпадъците)

Този символ върху батерията или върху опаковката показва, че с батерията, доставена с този продукт, не трябва да се отнасяте като с домакински отпадък. При някои батерии този символ може да се използва в комбинация с означение на химически елемент. Означението на химическая елемент живак (Hg) или олово (Pb) се добавя ако батерията съдържа повече от 0,0005% живак или 0,004% олово. Осигурявайки коректното извърляне на тези батерии вис ще помогнете за предотвратяване на потенциално негативните последствия за околната среда и човешкото здраве, които биха възникнали при неподходящо извърляне. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. При апарати, които от гледна точка на безопасност, начин на действие или запазване на данни изискват батерията да бъде постоянно свързана (вградена), тя трябва да бъде заменяна само от квалифициран сервизен персонал. Ако трябва да изхвърлите апарат, в който има такава батерия, за да сте сигурни, че батерията ще бъде третирана правилно, предайте апарата в събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии моля прочетете в упътването как безопасно се изважда батерията от апарата. Предайте я в събирателния пункт за рециклиране на използвани батерии. За повече информация относно рециклирането на този продукт можете да се обърнете към общината, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

EUROPEAN UNION ECO LABEL

Sony дава минимум 2 години гаранция за този LCD телевизор и поддържа наличност за подмяна на електронните части 7 години.

For nyttig information om Sony-produkter

For mere information om Sony-produkter

За полезна информация относно продуктите на Sony

http://www.sony-europe.com/myproduct/
