Bravia KDL-40HX803 - Telewizor SONY - Bezpłatna instrukcja obsługi

Typ produktu	Telewizor LCD kolorowy
Marka	Sony
Model	Bravia KDL-40HX803
Przekątna ekranu	101,6 cm (40 cali)
Rozdzielczość ekranu	1920 × 1080 (Full HD)
System telewizyjny	Analogowy: B/G/H, D/K, L, I; Cyfrowy: DVB-T2 (tylko ten model), DVB-T, DVB-C
System kolorów	Analogowy: PAL, PAL60, SECAM, NTSC; Cyfrowy: MPEG-2, H.264/MPEG-4 AVC
Moc głośników	10 W + 10 W
Pobór mocy (tryb standardowy)	88 W
Pobór mocy (tryb czuwania)	0,2 W (14 W przy włączonym Szybkim starcie)
Roczne zużycie energii	128 kWh
Zasilanie	220–240 V AC, 50 Hz
Wymiary z podstawą (szer. × wys. × głęb.)	95,2 × 61,3 × 25,0 cm
Wymiary bez podstawy (szer. × wys. × głęb.)	95,2 × 58,1 × 7,4 cm
Masa z podstawą	16,4 kg
Masa bez podstawy	14,2 kg
Złącza	HDMI (4), SCART (2), Component, USB, LAN, optyczne wyjście audio, słuchawki, CAM
Funkcje dodatkowe	BRAVIA Sync, i-Manual, cyfrowy przewodnik po programach (EPG), obsługa 3D (kompatybilne okulary)
Dołączone akcesoria	Pilot, baterie, przewód zasilający, podstawa, uchwyt na kable, śruby
Środowisko pracy	Wilgotność 20–80%, temperatura 0–40°C
Dostępność części zamiennych	Elektroniczne części zamienne dostępne przez 7 lat
Montaż na ścianie	Uchwyt SU-WL500 (opcjonalny)

Często zadawane pytania - Bravia KDL-40HX803 SONY

Jak włączyć telewizor Sony Bravia KDL-40HX803?

Należy ustawić przełącznik ENERGY SAVING SWITCH w pozycji włączonej (●), a następnie nacisnąć przycisk ⏻ na telewizorze lub na pilocie.

Co zrobić, gdy telewizor nie wyświetla obrazu?

Sprawdź podłączenie anteny/kabla, upewnij się, że wtyczka jest w gniazdku i telewizor jest włączony. Jeśli wskaźnik czuwania nie świeci, naciśnij przycisk ⏻.

Jak zaprogramować kanały?

Przy pierwszym włączeniu pojawi się menu języka. Postępuj zgodnie z instrukcjami na ekranie, wybierz tryb cyfrowy i przeprowadź autoprogramowanie. Możesz wybrać opcję szybkiego lub pełnego przeszukiwania w zależności od typu sygnału (naziemny lub kablowy).

Czy telewizor obsługuje 3D?

Tak, model KDL-40HX803 obsługuje 3D. Wymagane są okulary 3D (np. TDG-BR100/TDG-BR50) i opcjonalny nadajnik synchronizacji 3D (TMR-BR100).

Jak wyczyścić ekran telewizora?

Przed czyszczeniem wyłącz telewizor i odłącz przewód zasilający. Użyj miękkiej, suchej ściereczki. W razie potrzeby lekko zwilż ją rozcieńczonym łagodnym detergentem. Nie spryskuj bezpośrednio wodą ani detergentem.

Co oznacza migający czerwony wskaźnik?

Migający wskaźnik (tryb czuwania) wskazuje na aktywację autodiagnostyki. Policz liczbę mignięć i zgłoś ją serwisowi Sony. Odłącz telewizor od zasilania i skontaktuj się z punktem serwisowym.

Jak zdemontować podstawę telewizora?

Przed odkręceniem podstawy należy odłączyć tylną osłonę podstawy. Odkręć śruby wskazane strzałkami, a następnie delikatnie unieś telewizor. Nie trzymaj za tylną osłonę podczas przenoszenia.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi 0,2 W. Jeśli włączona jest funkcja 'Szybki start', pobór wzrasta do 14 W.

Czy mogę zamontować telewizor na ścianie?

Tak, telewizor jest kompatybilny z uchwytem ściennym SU-WL500 (sprzedawanym osobno). Montaż powinien być wykonany przez wykwalifikowanego instalatora. Użyj śrub dołączonych do uchwytu.

Jak korzystać z instrukcji i-Manual?

Naciśnij przycisk i-MANUAL na pilocie. Na ekranie pojawi się menu z kategoriami takimi jak 'Funkcje telewizorów BRAVIA', 'Oglądanie telewizji', 'Korzystanie z menu głównego' itp. Za pomocą przycisków nawigacyjnych wybierz interesującą Cię sekcję.

INSTRUKCJA OBSŁUGI Bravia KDL-40HX803 SONY

Instrukcja obstugi PL

Bruksanvisning NO

Οδηγίες Χρήσης GR

Kullanım klavuzu TR

Návod k použití CZ

Nazwa produktu: cyfrowy telewizor kolorowy LCD

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58.

Wprowadzenie

Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta w Unii Europejskiej, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58. W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych, lub z najbliższym sprzedawcą produktów Sony.

Informacje dotyczące funkcji Telewizji Cyfrowej

• Wszystkie funkcje dotyczące Telewizji Cyfrowej (Dostępne są tylko w krajach lub na obszarach, gdzie nadawane są sygnały cyfrowej telcwizji naziemnej DVB-T (MPEG-2 i H.264/MPEG-4 AVC) lub w miejscach, w których istnieje dostęp do kompatybilnych z urządzeniem sygnałów kablowych DVB-C (MPEG-2 i H.264/MPEG-4 AVC). Prosimy skontaktować się z lokalnym sprzedawcą, aby ustalić, czy w miejscu Państwa zamieszkania można odbierać sygnały DVB-T lub zwrócić się do dostawcy usług kablowych o informacje, czy oferowane przez niego usługi DVB-C będą dostępne w zakupionym odbiorniku TV.
• Państwa dostawca usług kablowych może doliczyć dodatkową opłatę za swoje usługi lub poprosić o podpisanie stosowncej umowy.
  •Zakupiony model telewizora jest dostosowany do odbioru sygnałów telewizji naziemnej DVB-T oraz kablowej DVB-C, nie można jednak zagwarantować jego kompatybilności z tworzonymi w przyszłości programami w formacie DVB-T lub DVB-C.
  • W niektórych krajach lub regionach pewne funkcje Telewizji Cyfrowej lub kablowej DVB-C mogą być niedostępne.

Wykaz polecanych operatorów telewizji kablowej znajduje się na następującej stronie internetowej: http://support.sony-europe.com/TV/DVBC/

20°

• Wskazówki dotyczące „Instalacji ściennego uchwytu mocującego” znajdują się w instrukeji obsługi tego odbiornika TV.
• Ilustracje użyte w tej instrukcji przedstawiają urządzenie RM-ED034, chyba że zaznaczono inaczej.
• Ilustracje użyte w tej instrukcji mogą różnić się w przypadku innych modeli telewizora.
• Symbol „x”, który pojawia się w nazwie modelu, odpowiada jednemu znakowi numerycznemu opisującemu projekt, kolor lub system transmitowania telewizji.

Informacje dot. znaków towarowych

DVB jest zastrzeżonym znakiem towarowym projektu DVB.

HDMI, logo HDMI i nazwa High-Definition Multimedia Interface to znaki towarowe lub zarejestrowane znaki towarowe HDMI Licensing LLC na terenie Stanów Zjednoczonych i innych krajów.

DLNA®, logo DLNA oraz DLNA CERTIFIED® są znakami towarowymi, znakami usług lub znakami certyfikacji podmiotu Digital Living Network Alliance.

DivX® to technologia kompresji plików wideo opracowana przez firmę DivX, Inc.

DivX, DivX Certified i powiązane logo są znakami towarowymi firmy DivX, Inc. użytymi na podstawie licencji.

INFORMACJE NA TEMAT TECHNOLOGII DIVX VIDEO: DivX® to format cyfrowej zawartości widco opracowany przez firmę DivX, Inc. Niniejsze urządzenie z oficjalnym znakiem DivX Certified odtwarza zawartość w formacie DivX Video. Więcej danych i informacje na temat oprogramowania umożliwiającego konwersję plików do formatu DivX Video można znaleźć na stronie internetowej www.divx.com.

INFORMACJE NA TEMAT USŁUGI DIVX VIDEO-ON-DEMAND: W celu odtwarzania zawartości DivX VOD (Vidco-on-Demand) niniejsze urządzenie ze znakiem DivX Certified® należy zarejestrować. Aby wygenerować kod rejestracji, należy zlokalizować sekcję DivX VOD w menu instalacyjnym urządzenia. Aby ukończyć proces instalacji, kod ten należy wpisać w witrynic vod.divx.com. Można tam również uzyskać dalsze informacje na temat technologii DivX VOD.

Wyprodukowano na licencji Dolby Laboratories. Nazwa „Dolby” i symbol podwójnej litery D są znakami towarowymi firmy Dolby Laboratories.

„BRAVIA” i Sznałami towarowymi Sony Corporation.

„XMB™” i „XrossMediaBar” są znakami towarowymi Sony Corporation oraz Sony Computer Entertainment Inc.

Lokalizacja etykiety identyfikacyjnej

Etykiety z numerem modelu i parametrami zasilania (zgodne z odpowiednimi przepisami) znajdują się z tyłu telewizora.

Spis treści

Sprawdzanie akcesoriów....3

Wkładanie baterii do pilota....3

Instalacja

Mocowanie podstawy....4

Podłączanie anteny/urządzenia STB/nagrywarki (np. nagrywarki DVD)......5

Zabezpieczenie odbiornika TV przed przewróceniem....6

Formowanie wiązki przewodów....6

Przeprowadzanie konfiguracji wstępnej....7

Odkręcanie podstawy od odbiornika TV 7

Oglądanie telewizji

Oglądanie programów telewizyjnych....8

Korzystanie z funkcji odbiornika TV....8

Korzystanie z trybu i-Manual 9

Informacje dodatkowe

Rozwiązywanie problemów 10

Dane techniczne 11

Instalowanie elementów dodatkowych (uchwyt ścienny)....13

Informacje dotyczące bezpieczeństwa....16

Środki ostrożności....17

- Instrukcja obsługi jest wbudowana w telewizor BRAVIA. Informacje o obsłudze instrukcji można znaleźć w części „Korzystanic z trybu i-Manual”, (strona 9).

- Przed rozpoczęciem korzystania z telewizora należy przeczytać „Informacje dotyczące bezpieczeństwa” (strona 16). Instrukcję zachować do wglądu w przyszłości.

Sprawdzanie akcesoriów

Przewód zasilający (1)

Uchwyt na kable (1)

Pilot (1)

Baterie AAA (typ R3) (2)

Podstawa (1) ^*1

Wkręty mocujące podstawy

(M5 × 16) (4)

Wkręty montażowe podstawy

(M5 × 16) (4)

(tylko KDL-40HX80x)

Tylna osłona podstawy (1)*2

*1 W modelu KDL-40HX80x podstawę należy złożyć z użyciem wkrętów montażowych. Patrz ulotka dołączona do podstawy.

*2 W modelu KDL-46HX80x tylna osłona jest fabrycznie dołączona do podstawy.

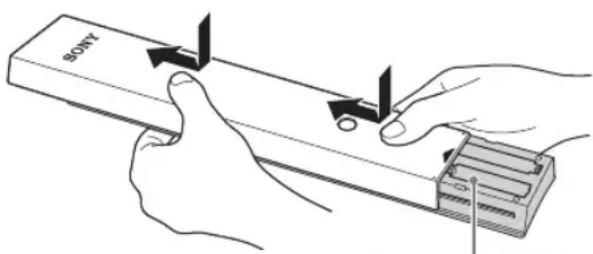

Wkładanie baterii do pilota

①Zdejmij folię ochronną.

②Popchnij i pociągnij pokrywę do góry.

Mocowanie podstawy

A

• Aby zapewnić najlepszą jakość obrazu, nie należy wystawiać ekranu na bezpośrednie oświetlenie lub działanie promieni słonecznych.
• Jeśli telewizor został przeniesiony bezpośrednio z zimnego do ciepłego otoczenia, ustawiony w bardzo wilgotnym pomieszczeniu lub ustawiony w pomieszczeniu, w którym dopiero co zostało włączone ogrzewanie na powierzchni lub we wnętrzu telcwizora może się skrapłać para. W takim przypadku należy wyłączyć telewizor i poczekać do wyparowania skroplonej pary. Po tym czasie będzie można użyć telewizora. Jeśli para skropliła się między panelem szklanym i wyświetlaczem LCD, włącz telewizor. Para wyparuje po tym, gdy telewizor rozgrzeje się.

1 Aby uzyskać instrukcje na temat prawidłowego mocowania w przypadku niektórych modeli telewizorów, należy skorzystać z dostarczonej ulotki dotyczącej podstawy.

2 Umieścić telewizor na podstawie.

3 Zamocować telewizor do podstawy zgodnie z oznaczeniem strzałkami ♠, przeprowadzając dostarczane śruby przez otwory montażowe.

- Jeśli pracuje się ze śrubokrętem elektrycznym, ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.

4 Modele KDL-52/46HX90x i KDL-40HX80x: po dokręceniu wszystkich wkrętów dołączyć znajdująca się w zestawie tylną osłonę podstawy.

Regulacja kąta nachylenia telewizora (tylko KDL-52/46HX90x)

Ten odbiornik TV można regulować w zakresie kątów przedstawionym poniżej.

[NO TEXT]
- Aby wrócić do wartości 0°, należy przeprowadzić powyższą procedurę w odwrotnej kolejności.

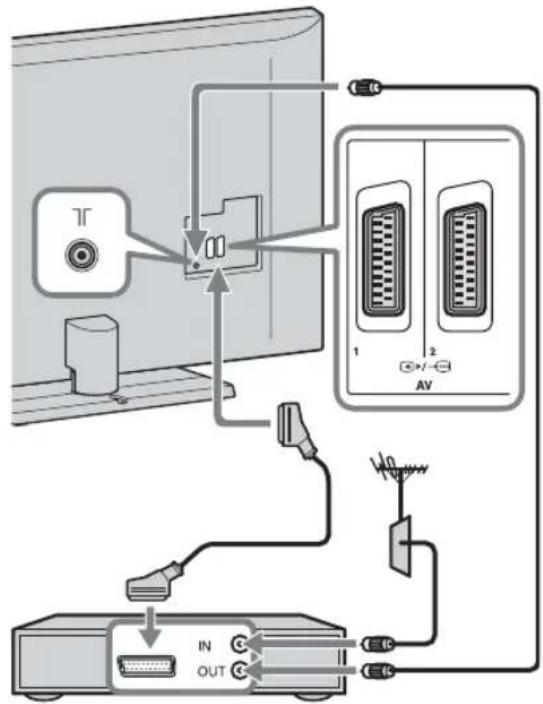

Podłączanie anteny/ urządzenia STB/nagrywarki (np. nagrywarki DVD)

Podłączanie urządzenia STB/nagrywarki (np. nagrywarki DVD) do złącza SCART

Urządzenie STB dla TV kablowej/nagrywarka (np. nagrywarka DVD)

Podłączanie urządzenia STB/nagrywarki (np. nagrywarki DVD) do złącza HDMI

Nasunąć. Podnieść i przechylić.

Urządzenie STB dla TV kablowej/nagrywarka (np. nagrywarka DVD)

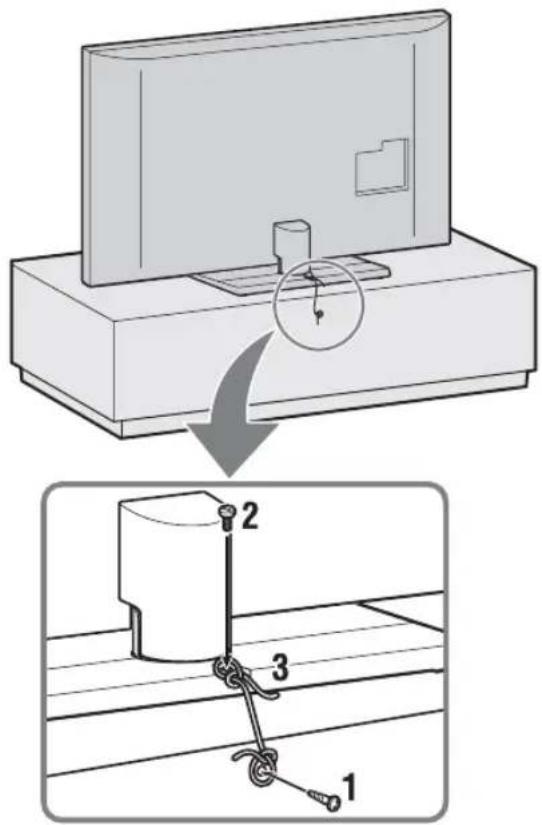

Zabezpieczenie odbiornika TV przed przewróceniem

1 Wkręcić wkręt do drewna (średnica 4 mm, nie należy do wyposażenia) w stojak pod telewizor.
2 Wkręcić śrubę (M4 × 16, nie należy do wyposażenia) w otwór montażowy w telewizorze.
3 Połączyć wkręt do drewna i śrubę przy pomocy mocnej linki (nie należy do wyposażenia).

Formowanie wiązki przewodów

[NO TEXT]
- Nie należy prowadzić przewodu zasilającego w jednej wiązce z innymi przewodami.

Przeprowadzanie konfiguracji wstępnej

1 Podłączyć odbiornik TV do gniazdka sieciowego zasilanego prądem przemiennym.
2 Sprawdzić, czy włączono przełącznik ENERGY SAVING SWITCH (●).
3 Nacisnąć przycisk ⏻ na odbiorniku TV.

Przy pierwszym włączeniu odbiornika TV na ekranie pojawia się menu języka.

4

Postępować zgodnie z instrukcjami na ekranie.

Autoprogramowanie cyfrowe: Po wybraniu opcji „Kablowa” zalecamy wybranie opcji „Przeszukiwanie szybkie” w celu przeprowadzenia szybkiego strojenia. Opcje „Częstotliwość” i „Identyfikator sieci” należy ustawić zgodnie z informacjami otrzymanymi od usługodawcy telewizji kablowej. Jeśli za pomocą opcji „Przeszukiwanie szybkie” nie można znaleźć kanałów, można spróbować użyć opcji „Przeszukiwanie pełne” (może to jednak długo potrwać).

[NO TEXT]

- W zależności od regionu/kraju opcja „Przeszukiwanie pełne” może nie być dostępna.

Aby uzyskać listę zgodnych usługodawców telewizji kablowej, należy skorzystać ze strony internetowej pomocy technicznej: http://support.sony-europe.com/TV/ DVBC/

Sortowanie programów: Zmiana kolejności kanałów analogowych zapisanych w odbiorniku TV.

1 Za pomocą przycisków ♗/▽ wybrać kanał, który ma być przeniesiony w nowe miejsce, a następnie nacisnąć ⊕. 2 Za pomocą przycisków ♗/▽ wybrać nowe miejsce dla kanału, a następnie nacisnąć ⊕.

[NO TEXT]

- Kanały można także dostroić ręcznie.

Odkręcanie podstawy od odbiornika TV

[NO TEXT]

• W przypadku modeli KDL-52/46HX90x i KDL-40HX80x przed odłączeniem podstawy stolikowej należy odłączyć pokrywę tylnej podstawy.
• Odkręcić śruby wskazywane strzałkami ♠d odbiornika TV.
• Nie należy odkręcać podstawy, jeśli do odbiornika TV nie będą dołączane nowe akcesoria.

- Podczas przenoszenia podstawy nie trzymać za tylną osłonę; mogłoby to doprowadzić do upuszczenia podstawy i obrażeń ciała lub strat materialnych.

Oglądanie programów telewizyjnych

- Przyciski 5, ▶, PROG + i AUDIO mają wypukłe punkty wyczuwalne pod palcami. Ułatwiają one orientację przy obsłudze odbiornika TV.

1 Włączyć odbiornik TV.

① Ustawić opcję ENERGY SAVING SWITCH na wartość (●).
② Nacisnąć przycisk ⏻ na odbiorniku TV, aby go włączyć.

2 Wybrać tryb.

3 Wybrać kanał telewizyjny.

PROG

Korzystanie z cyfrowego przewodnika po programach

Nacisnąć przycisk GUIDE w trybie cyfrowym, aby wyświetlić przewodnik po programach.

Korzystanie z funkcji odbiornika TV

Przycisk HOME

Dostęp do różnych ekranów funkcji i ustawień.

Wyświetlanie wygodnych funkcji powiązanych z dostarczanym sygnałem lub zawartością.

Korzystanie z trybu i-Manual

W odbiornik TV BRAVIA wbudowano instrukcję obsługi, którą można wyświetlać na ekranie.

Aby dowiedzieć się więcej na temat funkcji telewizora, można przeczytać instrukcję i-Manual dostępną za naciśnięciem przycisku.

1 Nacisnąć przycisk i-MANUAL.

2 Do wyboru elementów służą przyciski ⇌/↔/↔/↔/⊕.

Witaj w i-Manual

■Funkcje telewizorów „BRAVIA”

Oglądanie telewizji

Przedstawienie wygodnych funkcji, takich jak przewodnik EPG, ulubione itd.

Korzystanie z menu głównego

Dostosowywanie ustawień odbiornika TV itd.

■ Przyd. funkcje ofer. przez podł. sprzęt

Przedstawienie sposobu podłączania sprzętu opcjonalnego.

Opis części

■ Rozwiązywanie problemów

Wyszukiwanie rozwiązań problemów.

Indeks

[NO TEXT]

- Obrazy i ilustracje mogą różnic się od opcji wyświetlanych na ekranie.

Rozwiązywanie problemów

Sprawdzić, czy wskaźnik ⏻ (tryb czuwania) nie miga w kolorze czerwonym.

Jeśli wskaźnik ⏻ (tryb czuwania) miga

Uruchomiona została funkcja autodiagnostyki.

1 Policzyć liczbę mignięć wskaźnika ⏻ (tryb czuwania) w czasie między dwoma kolejnymi przerwami trzysekundowymi.
Na przykład wskaźnik miga trzy razy, po czym następuje trzysekundowa przerwa, a następnie ponownie miga trzy razy.

2 Nacisnąć przycisk ⏻ na odbiorniku TV, aby go wyłączyć, odłączyć go od gniazdka oraz poinformować sprzedawcę lub punkt serwisowy firmy Sony o sposobie migania wskaźnika (podać liczbę mignięć).

Jeśli wskaźnik ⏻ (tryb czuwania) nie miga

1 Sprawdzić problemy przedstawione w tabeli poniżej. (Sprawdź również sekcję „Rozwiązywanie problemów” w instrukcji i-Manual).
2 Jeśli nie uda się wyeliminować problemu, oddać odbiornik TV do naprawy przez wykwalifikowany personel.

Warunek Wyjaśnienie/Rozwiązanie
Obraz
Brak obrazu (ekran jest ciemny), brak dźwięku.	•Sprawdzić podłączenie anteny/kabla.•Włożyć wtyczkę odbiornika TV do gniazdka, a następnie nacisnąć przycisk ⏻ na odbiorniku TV.•Jeśli wskaźnik ⏻ (tryb czuwania) zaświeci na czerwono, nacisnąć przycisk I/⏻ lub TV I/⏻ (nazwa przycisku różni się w zależności od pilota).
Czarne i/lub jasne punkciki na ekranie.	•Ekran składa się z pikseli. Niewielkie czarne plamki i/lub białe punkciki (piksele) występujące na ekranie nie oznaczają defektu odbiornika.
Ogólne
Nie można włączyć odbiornika TV.	•Sprawdzić, czy włączono przełącznik ENERGY SAVING SWITCH (●).
Odbiornik TV automatycznie wyłącza się (przełącza się w tryb czuwania).	•Sprawdzić, czy nie uruchomiono funkcji „Timer wyłączania” lub potwierdzić ustawienie „Czas trwania” opcji „Timer włączania”.•Sprawdzić, czy nie uruchomiono funkcji „Tryb czuwania po bezczynności”.
Pilot nie działa. •Wymienić baterie.
Nie pamiętasz hasła funkcji „Ochrona przed dziećmi”.	•Wprowadzić 9999 jako kod PIN (kod PIN 9999 jest zawsze akceptowany).
Telewizor nagrzewa się.	•Jeśli telewizor jest używany przez długi czas, nagrzewa się. Podwyższona temperatura jest wyczuwalna przy dotknięciu.

Dane techniczne

System
System panelu	Panel z wyświetlaczem ciekłokrystalicznym (LCD)
System TV	Analogowy: W zależności od zaznaczonego kraju/obszaru: B/G/H, D/K, L, ICyfrowy: DVB-T2 (tylko modele KDL-52HX903/46HX903/46HX803/40HX803)DVB-T/DVB-C
System kodowania kolorów	Analogowy: PAL, PAL60 (tylko wejście wideo), SECAM, NTSC3.58, NTSC4.43 (tylko wejście wideo)Cyfrowy: MPEG-2 MP@ML/HIL, H.264/MPEG-4 AVC MP/HP@L4
Zakres kanałów	Analogowy: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Cyfrowy: VHF/UHF
Moc głośników	10 W + 10 W
Gniazda wejściowe/wyjściowe
Kabel antenowy	75-omowa antenna zewnętrzna VHF/UHF
→/→AV1, 2	21-wtykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB, wyjście audio/widco TV.
→COMPONENT IN	Obsługiwane formaty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
→COMPONENT IN	Wejście audio (gniazda foniczne)
HDMI IN1, 2, 3, 4	Widco: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iAudio: Dwukanałowe liniowe PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bity, Dolby DigitalAnalogowe wejście audio (minijack) (tylko HDMI IN4)Wejście PC
→AV3	Wejście wideo (gniazdo foniczne)
→AV3	Wejście audio (gniazda foniczne)
→DIGITAL AUDIO OUT (OPTICAL)	Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM, Dolby Digital)
→(VAR/FIX)	Wyjście audio (gniazda foniczne)
→PC IN	Wejście PC (Mini D-sub 15-wtykowe)→Wejście audio PC (minijack)
↓	Port USB
Ω	Gniazdo słuchawkowe
	Gniazdo CAM (Moduł Warunkowego Dostępu)
→LAN	Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego odbiornika TV).* Do połączeń LAN użyj kabla 10BASE-T/100BASE-TX kategorii 7 (nie należy do wyposażenia).
3D SYNC	Złącze 3D Sync do opcjonalnego nadajnika

Nazwa modelu KDL- 52HX90x 46HX90x 46HX80x 40HX80x
Zasilanie i inne
Wymagania dotyczące zasilania		prąd przemienny 220 V – 240 V, 50 Hz
Wielkość ekranu (mierzona po przekątnej)		Ok. 132,2 cm/52"	Ok. 116,8 cm/46"		Ok. 101,6 cm/40"
Rozdzielczość ekranu		1 920 punktów (w poziomie), 1 080 linii (w pionie)
Pobór mocy	w trybie „Dom”/ „Standardowy”	136 W 130 W 102 W 88	0 W
	w trybie „Sklep”/ „Żywy”	201 W 184 W 149 W 13	2 W
Pobór mocy w stanie czuwania*1		0,2 W (14 W przy „Szybki start” na „Wł.”)
Przeciętne roczne zużycie energii*2		199 kWh 190 kWh 149	kWh 128 kWh
Wymiary (ok.) (szer. × wys. × głęb.)
z podstawą		126,3 × 80,7 × 40,0 cm	112,4 × 72,7 × 40,0 cm	108,5 × 68,8 × 26,0 cm	95,2 × 61,3 × 25,0 cm
bez podstawy		126,3 × 77,5 × 6,7 cm	112,4 × 69,5 × 6,7 cm	108,5 × 65,6 × 7,4 cm	95,2 × 58,1 × 7,4 cm
Waga (ok.)
z podstawą		42,9 kg 36,2 kg 19,2 kg	6,4 kg
bez podstawy		36,9 kg 30,2 kg 16,9 kg	4,2 kg
Dołączone wyposażenie		Patrz „Sprawdzanie aケースoriów” (strona 3).
Wyposażenie dodatkowe		Uchwyt ścienny: SU-WL500Podstawa telewizora: SU-52HX1 (KDL-52HX90x)SU-46HX1 (KDL-46HX90x)Okulary 3D: TDG-BR100/TDG-BR50Nadajnik synchronizacji 3D: TMR-BR100

¹ Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych.
2 4 godziny dziennie przez 365 dni w roku

φ₂

• W celu oszczędności energii
– zmniejszenie wartości ustawienia podświctlenia (jasności ekranu) powoduje zmniejszenie zużycia energii.
– ustawienia „Eco” (np. „Oszczędzanie energii”, „Tryb czuwania po bezczynności.”) pomagają w zmniejszeniu poboru energii i, co za tym idzie, wysokości rachunków za prąd.
- po wyłączeniu telewizora przy użyciu przełącznika ENERGY SAVING SWITCH (tylko w niektórych modelach) zużycie energii jest prawie zerowe.

Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

Instalowanie elementów dodatkowych (uchwyt ścienny)

Informacja dla Klientów:

Dla ochrony tego produktu i ze względów bezpieczeństwa Sony zaleca, aby instalacja telewizora została wykonana przez dystrybutorów Sony lub przez licencjonowanych wykonawców. Nie należy własnoręcznie wykonywać instalacji telewizora.

Informacja dla dystrybutorów Sony i wykonawców:

Należy zwrócić szczególną uwagę na zachowanie wymogów bezpieczeństwa podczas instalacji, okresowych przeglądów i konserwacji tego produktu.

Odbiornik TV można zainstalować na uchwycie ściennym SU-WL500 (sprzedawany osobno).

• Informacje na temat prawidłowego instalowania uchwytu ściennego znajdują się w jego instrukcji obsługi.
• Patrz rozdział „Odkręcanie podstawy od odbiornika TV” (strona 7).
  [NO TEXT]
• Aby dokręcić hak mocujący, ustaw odbiornik TV na podstawie.

Do instalacji tego produktu niezbędne są dostateczne kwalifikacje, aby określić czy ściana wytrzyma obciążenie związane z ciężarem zainstalowanego na niej odbiornika TV. Należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom przymocowanie tego produktu do ściany oraz zwracać szczególną uwagę na wymogi bezpieczeństwa podczas instalacji. Sony nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub ciała powstałe wskutek niewłaściwego obchodzenia się z produktem lub nieprawidłowej instalacji.

Tabela wymiarów instalacyjnych telewizora

Centralny punkt ekranu

Jednostka: cm

Nazwa modelu KDL-	Wymiary monitora		Wymiar środkowy ekranu	Długość dla każdego kąta montażu
				Kąt (0°)		Kąt (20°)
	A	B	C		D	E	F	G
52HX90x	126,3 77,5	7,7 48,2 12,0	34,8 73,5 50,6
46HX90x	112,4 69,5	11,8 48,2 12,0	32,0 65,9 50,6
46HX80x	108,5 65,6	9,5 43,1 12,1	32,3 61,6 45,4
40HX80x	95,2 58,1	13,3 43,1 12,0	29,7 54,6 45,4

Wartości w powyższej tabeli mogą się nieco różnic, zależnie od sposobu instalacji.

OSTRZEŻENIE

Ściana, na której telewizor będzie zainstalowany powinna wytrzymać obciążenie co najmniej cztery razy większe niż wynosi ciężar telewizora. Ciężar telewizora podany jest w rozdziale „Dane techniczne” (strona 12).

Schemat/tabela rozmieszczenia śrub i haków

Nazwa modelu Rozmieszczenie śrub Rozmieszczenie haków
KDL-52HX90xKDL-46HX90x/46HX80xKDL-40HX80x	e, j b

Rozmieszczenie śrub

Instalowanie haka mocującego na odbiorniku TV.

Rozmieszczenie haków

Instalowanie odbiornika TV na uchwycie bazowym.

* W tych modelach nie można stosować miejsc zawieszenia na hakach „a” oraz „c”.

Informacje dotyczące bezpieczeństwa

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Odbiornik należy ustawić na stabilnej, poziomej powierzchni.
• Montaż odbiornika na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:

- Ściennego uchwytu mocującego SU-WL500

- Podstawa telewizora: SU-52HX1 (KDL-52HX90x) SU-46HX1 (KDL-46HX90x)

- Do zamontowania haków na odbiorniku TV należy użyć śrub dołączonych w komplecie ze ściennym uchwytem mocującym. Śruby z kompletu są zwymiarowane w taki sposób, że ich długość liczona od czoła haka od strony odbiornika TV wynosi od 8 mm do 12 mm. Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

8 mm - 12 mm

Śruba (w komplecie ze ściennym uchwytem mocującym) Hak

Mocowanie haka z tyłu odbiornika TV

Transport

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.
• Odbiornik należy przenosić w sposób pokazany na ilustracji po prawej stronie. Nie wolno

naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.

Do KDL-52/46HX90x

- Podnosząc lub przesuwając odbiornik, należy mocno chwycić go od dołu.

- Podczas transportu odbiornik nie powinien być narażony na wstrząsy

mechaniczne i nadmierne wibracje.

•Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.
• Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej.
  •Zaleca się stosowanie oryginalnego ściennego uchwytu mocującego Sony, aby zapewnić odpowiednią wentylację.

Instalacja na ścianie

Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

Instalacja na podstawie

Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

- Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:

– Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem.
– Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce.
– Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp.
– Nie należy instalować odbiornika tak, jak to pokazano na rysunkach poniżej.

Obieg powietrza jest zablokowany.

Do KDL-46/40HX80x

Przewód zasilający

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób:

– Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców.
– Wtyczka powinna być całkowicie włożona do gniazda sieciowego.
– Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220-240 V AC.
– W celu zachowania bezpieczeństwa, podczas dokonywania połączeń, należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód.
– Przed przystąpieniem do serwisowania lub przesuwania odbiornika TV należy wyjąć wtyczkę przewodu zasilającego z gniazdka.
- Przewód zasilający powinien znajdować się z dala od źródeł ciepła.
– Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izołujące mogą ulec pogorszeniu, co może być przyczyną pożaru.

Uwagi

• Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.
• Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.
• Nie należy przerabiać przewodu zasilającego.
• Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.
• Podczas odłączania nie wolno ciągnąć za sam przewód.
• Nie należy podłącać zbyt wielu urządzeń do tego samego gniazda sieciowego.
• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

Niedozwolone użycie

Odbiornika TV nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy odbiornika, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała.

Miejsce:

Odbiornika TV nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad morzem, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu.

Warunki:

Nie należy umieszczać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek, itp.). Odbiornik TV należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów.

Okoliczności:

Odbiornika TV nie należy dotykać mokrymi rękoma, przy zdjętej obudowie lub z akcesoriami, które nie są zalecane przez producenta. W czasie burzz wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego telewizora z gniazdka i odłączyć przewód antenowy.

Kawałki szkła lub uszkodzenia:

• W odbiornik nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała.
- W przypadku pęknięcia powierzchni ekranu lub ubudowy telewizora, przed dotknięciem odbiornika należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Niezastosowanie się do powyższego zalecenia może spowodować porażenie prądem elektrycznym.

Gdy odbiornik TV nie jest używany

• Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie odbiornika od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
  • Ponieważ wyłączenie odbiornika telewizyjnego nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
• Niektóre odbiorniki mogą być jednak wyposażone w funkcje wymagające pozostawienia ich w trybie gotowości.

Zalecenia dot. bezpieczeństwa dzieci

• Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.
  • Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia.

Co robić w przypadku wystąpienia problemów...

W przypadku wystąpienia jednego z poniższych problemów należy bęzzwłocznie wyłączyć odbiornik TV oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego.

Należy zwrócić się do punktu sprzedaży lub punktu serwisowego firmy Sony z prośbą o sprawdzenie odbiornika przez wykwalifikowanego serwisanta.

W przypadku:

• Uszkodzenia przewodu zasilającego.
  – Gniazd sieciowych słabo trzymających wtyczkę.
  – Uszkodzenia odbiornika w wyniku jego upuszczenia lub uderzenia przez obiekt obcy.
  – Dostania się do wnętrza odbiornika cieczy lub przedmiotów obcych.

Ostrzeżenie

Aby uniknąć ryzyka pożaru, świeczki i inne źródła otwartego ognia należy utrzymywać z dala od produktu.

Środki ostrożności

Oglądanie telewizji

- Podczas oglądania wideo 3D lub korzystania ze stereoskopowych gier 3D niektóre osoby mogą odczuwać dyskomfort (np. przemęczenie wzroku, zmeczenie lub nudności). Firma Sony zaleca wszystkim użytkownikom regularne przerwy podczas oglądania obrazu 3D lub grania w stereoskopowe gry 3D. Długość i częstotliwość przerw zależy od konkretnej osoby. Każdy musi sam zdecydować, co jest dla niego najlepsze. W razie poczucia dyskomfortu należy przerwać oglądanie wideo 3D oraz granie w stereoskopowe gry 3D, aż dyskomfort minie. W razie potrzeby należy skorzystać z porady lekarza. Należy również zapoznać się z (i) instrukcją obsługi wszelkich innych urządzeń lub nośników używanych z telewizorem, (ii) najnowszymi informacjami na naszej stronie internetowej (http://www.sony-europe.com/myproduct). Wzrok młodych dzieci (zwłaszcza do szóstego roku życia) cały czas rozwija się. Przed oglądaniem widco 3D lub graniem w stereoskopowe gry 3D przez dzieci należy kontaktować się z lekarzem (np. pediatrą lub okulistą). Rodzice powinni zwracać uwagę na to, czy małe dzieci przestrzegają powyższych zalecen.

•Uwaga: ze względu na przekształcenia wykonywane przez telewizor, obraz wyświetlany przy użyciu funkcji symulacji 3D różni się od obrazu źródłowego.
- Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświctleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest mêczące dla oczu.
- Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu.

Ekran LCD

• Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie mogą pojawiać się czarne plamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki.
• Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zakłóccnia obrazu lub uszkodzenie ekranu LCD.
• Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić płamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia telewizora. Zjawiska te zanikają w miarę wzrostu temperatury.
  •Długotrwałe wyświetlanie obrazów nieruchomych może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
• Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie jest to oznaką uszkodzenia urządzenia.
• Ekran LCD zawiera niewielką ilość ciekłych kryształów. Nicktóre lampy fluorescecyjne umieszczone w odbiorniku TV zawierają również rtęć. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów.

Obchodzenie się z powierzchnią ekranu/ obudową odbiornika TV i ich czyszczenie

Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka.

Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu odbiornika, należy postępować zgodnie z poniższymi środkami ostrożności.

•Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcienczonym roztworem delikatnego detergentu.
- Odbiornika TV nie należy spryskiwać bezpośrednio wodą ani detergentem. Krople mogą kapać na dolną część ekranu lub elementy zewnętrzne, co może być przyczyną awarii.
- Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.
- Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.
- Regulację kąta nachylenia odbiornika należy wykonywać powolnym ruchem tak, aby odbiornik nie spadł lub nie zsunął się z podstawy pod telewizor.

Urządzenia dodatkowe

•W pobliżu odbiornika TV nie należy umieszcać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.
•To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami zawartymi w dyrektywie EMC przy założeniu, że używany jest kabel o długości 3 metrów lub krótszy.

Baterie

• Przy wkładaniu baterii do pilota zachować właściwą biegunowość.
• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.
• Zużyte baterie należy utylizować w sposób nieszkołdiwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.
• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.
• Nie należy klaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią.

Utylizacja telewizora

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych

krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pb

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych

krajach europejskich mających własne systemy zbiórki)

Ten symbol na baterii lub na jej opakowaniu oznacza, że bateria nie może być traktowana jako odpad komunalny. Symbol ten dla pewnych baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) są dodawane, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personclowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Introduksjon

Firma Sony udziela co najmniej 2-letniej gwarancji na ten odbiornik TV z ekranem ciekłokrystalicznym oraz zapewnia dostępność elektronicznych części zamiennych przez okres 7 lat.

Szczegółowe informacje o produktach Sony

For nyttig informasjon om Sony produkter
