Ürün Türü	Renkli LCD Televizyon
Marka	Sony
Model	Bravia KDL-40HX803
Ekran Boyutu	101,6 cm (40 inç)
Ekran Çözünürlüğü	1920 × 1080 (Full HD)
TV Sistemi	Analog: B/G/H, D/K, L, I; Dijital: DVB-T2 (yalnızca bu model), DVB-T, DVB-C
Renk Sistemi	Analog: PAL, PAL60, SECAM, NTSC; Dijital: MPEG-2, H.264/MPEG-4 AVC
Hoparlör Gücü	10 W + 10 W
Güç Tüketimi (Standart Mod)	88 W
Güç Tüketimi (Bekleme Modu)	0,2 W (Hızlı Başlatma açıkken 14 W)
Yıllık Enerji Tüketimi	128 kWh
Güç Kaynağı	220–240 V AC, 50 Hz
Standlı Boyutlar (Genişlik × Yükseklik × Derinlik)	95,2 × 61,3 × 25,0 cm
Stand Olmadan Boyutlar (Genişlik × Yükseklik × Derinlik)	95,2 × 58,1 × 7,4 cm
Standlı Ağırlık	16,4 kg
Stand Olmadan Ağırlık	14,2 kg
Bağlantı Noktaları	HDMI (4), SCART (2), Component, USB, LAN, Optik Ses Çıkışı, Kulaklık, CAM
Ek Özellikler	BRAVIA Sync, i-Manual, Dijital Program Rehberi (EPG), 3D Desteği (uyumlu gözlükler)
Paket İçeriği	Uzaktan Kumanda, Piller, Güç Kablosu, Stand, Kablo Tutucu, Vidalar
Çalışma Ortamı	Nem %20–80, Sıcaklık 0–40°C
Yedek Parça Bulunabilirliği	Elektronik yedek parçalar 7 yıl boyunca temin edilebilir
Duvar Montajı	SU-WL500 Braketi (isteğe bağlı)

Sık sorulan sorular - Bravia KDL-40HX803 SONY

Sony Bravia KDL-40HX803 televizyonu nasıl açılır?

ENERGY SAVING SWITCH anahtarını açık (●) konumuna getirin, ardından televizyonun üzerindeki veya uzaktan kumandadaki ⏻ düğmesine basın.

Televizyon görüntü vermiyorsa ne yapmalıyım?

Anten/kablo bağlantısını kontrol edin, fişin prize takılı olduğundan ve televizyonun açık olduğundan emin olun. Bekleme göstergesi yanmıyorsa, ⏻ düğmesine basın.

Kanallar nasıl programlanır?

İlk açılışta dil menüsü görünecektir. Ekrandaki talimatları izleyin, dijital modu seçin ve otomatik programlama yapın. Sinyal türüne (karasal veya kablo) bağlı olarak hızlı veya tam tarama seçeneğini seçebilirsiniz.

Televizyon 3D desteği var mı?

Evet, KDL-40HX803 modeli 3D'yi destekler. 3D gözlükler (ör. TDG-BR100/TDG-BR50) ve isteğe bağlı 3D senkronizasyon vericisi (TMR-BR100) gereklidir.

Televizyon ekranı nasıl temizlenir?

Temizlemeden önce televizyonu kapatın ve güç kablosunu çıkarın. Yumuşak, kuru bir bez kullanın. Gerekirse, seyreltilmiş hafif bir deterjanla hafifçe nemlendirin. Doğrudan su veya deterjan püskürtmeyin.

Yanıp sönen kırmızı gösterge ne anlama geliyor?

Yanıp sönen gösterge (bekleme modu) kendi kendine teşhisin etkinleştirildiğini belirtir. Yanıp sönme sayısını sayın ve Sony servisine bildirin. Televizyonun fişini çekin ve bir servis noktasıyla iletişime geçin.

Televizyon standı nasıl sökülür?

Standı sökmeden önce standın arka kapağını çıkarın. Oklarla gösterilen vidaları sökün, ardından televizyonu nazikçe kaldırın. Taşıma sırasında arka kapağı tutmayın.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda güç tüketimi 0,2 W'tır. 'Hızlı Başlatma' işlevi etkinse tüketim 14 W'a yükselir.

Televizyonu duvara monte edebilir miyim?

Evet, televizyon SU-WL500 duvar braketiyle (ayrı satılır) uyumludur. Montaj kalifiye bir tesisatçı tarafından yapılmalıdır. Braketle birlikte verilen vidaları kullanın.

i-Manual kılavuzu nasıl kullanılır?

Uzaktan kumandadaki i-MANUAL düğmesine basın. Ekranda 'BRAVIA TV Özellikleri', 'TV İzleme', 'Ana Menüyü Kullanma' gibi kategorilerin bulunduğu bir menü görünecektir. Gezinme düğmelerini kullanarak ilgilendiğiniz bölümü seçin.

KULLANIM KILAVUZU Bravia KDL-40HX803 SONY

Bu Sony ürününü seçtiğiniz için teşekkür ederiz. Televizyonu çalıştırmadan önce, lütfen bu kullanım talimatı kitapçığını iyice okuyunuz ve de ileride kullanmak üzere saklayınız.

Dijital TV fonksiyonu hakkında

- Dijital TV ( ) Uygili her fonksiyon, sadece DVB-T (MPEG-2 ve H.264/MPEG-4 AVC) dijital yer sinyallerin yayınlandığı ülkelerde ve bölgelerde veya uyumlu bir DVB-C (MPEG-2 ve H.264/MPEG-4 AVC) kablolu yayın servisine erişiminizin olması durumunda çalışır. Oturduğunuz semtte bir DVB-T sinyalini alıp alamayacağını yerel satıcınıza veya sunduğu DVB-C kablolu yayın servisi eğer bu televizyon ile entegre kullanım için uygunsa, kablolu yayın sağlayıcınıza sorunuz.

•Kablolu yayın sağlayıcınız verdiği hizmet için bir ücret talep edebilir veya ticari şart ve koşullarına uymanız gerekebilir.
- Bu televizyon seti DVB-T ve DVB-C spesifikasyonlarına uymaktadır fakat gelecekteki DVB-T dijital yerden ve DVB-C dijital kablolu yayınlara uyumluluk garanti edilemez.
- Bazı Dijital TV fonksiyonları bazı ülkelerde/alanlarda mevcut olmayabilir ve DVB-C kablosu bazı hizmet sağlayıcıları ile uygun şekilde çalışmayabilir.

Uyumlu kablolu yayın sağlayıcıların listesi için, internet destek sitesine bakınız:

• “Duvara-Montaj Mesnetinin Montajı” ile ilgili talimatlar, bu televizyonun kullanım kılavuzunda verilmiştir.
• Aksi belirtilmediği sürece bu kılavuzda kullanılan uzaktan kumanda resimleri RM-ED034 modeline aittir.
• Bu el kitabında kullanılan resimler sizin televizyonunuza bağlı olarak değişebilir.
• Model adında yazılı olan “x”, tasarım, renk veya televizyon sistemi farkı ile ilgili tek haneli numaraya karşılık gelmektedir.

Ticari markaya ilişkin bilgi

DVB Project'in tescilli ticari markasıdır.

HDMI, HDMI logosu ve High-Definition Multimedia Interface, HDMI Licensing LLC'nin ABD ve diğer ülkelerdeki ticari markalarıdır veya tescilli ticari markalarıdır.

DLNA®, DLNA Logosu ve DLNA CERTIFIED®, Digital Living Network Alliance şirketinin ticari markaları, hizmet markaları veya sertifikalama markalarıdır.

DivX®, DivX, Inc. tarafından geliştirilmiş bir video dosyası sıkıştırma teknolojisidir.

DivX, DivX Certified ve ilgili logolar DivX, Inc.'in ticari markalarıdır ve lisansla kullanılır.

DIVX VİDEOLAR HAKKINDA: DivX®, DivX, Inc. tarafından geliştirilmiş bir dijital video formatıdır. Bu, DivX videoları oynatan bir resmi DivX Certified aygıtır. Daha fazla bilgi almak ve dosyalarınızı DivX videoya dönüştürmek üzere yazılım araçlarını edinmek için www.divx.com adresini ziyaret edin.

DIVX TALEP ÜZERİNE VİDEO HAKKINDA: DivX talep Üzerine Video (VOD) içerikleri oynatmak için bu DivX Certified® aygıt kaydedilmelidir. Bir kayıt kodu oluşturmak için, aygıt ayarı menüsünde DivX VOD kısmını bulun. Kayıt işlemini tamamlamak ve DivX VOD hakkında daha fazla bilgi almak için bu kod ile vod.divx.com adresine gidin.

Dolby Laboratories'in lisansı altında üretilmiştir. Dolby ve çift-D sembolü Dolby Laboratories'in ticari markalarıdır.

"BRAVIA" VE BSONVIA Corporation'un ticari markalarıdır.

“XMB _rm ” ve “XrossMediaBar” Sony Corporation ve Sony Computer Entertainment Inc. in ticari markalarıdır.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Tanım etiketinin konumu

Model No ve Güç Beslemesi nominal değerleri için etiketler (uygulanabilir emniyet yönetmeliklerine uygun olarak) televizyonun arkasında bulunur.

İçindekiler

Aksesuarları kontrol etme 3

Pilleri uzaktan kumandaya takma .... 3

Kurulum

Masa Üstü Sehpasını takma....4

Bir anten/set üstü cihazı/kaydediciyi (örneğin DVD kaydedici) bağlama 5

Televizyonun düşmesini önleme....6

Kabloları toplama....6

Başlangıç kurulumunu gerçekleştirme....7

Masa Üstü Sehpasını televizyondan ayırma 7

TV izleme

Programları izlemek için 8

Televizyonun özelliklerini kullanmak için 8

i-Manual'i kullanmak için 9

Ek bilgiler

Sorun giderme 10

Spesifikasyonlar 11

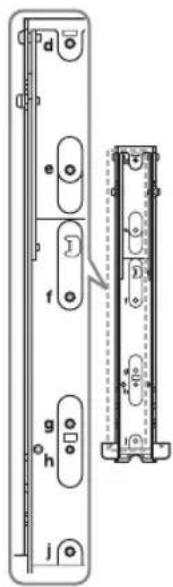

Aksesuarları takma (Duvara Montaj Mesneti) 13

Güvenlik Bilgileri 16

Uyarılar 17

• Çalıştırma yönergeleri BRAVIA televizyonunuzun içine kurulmuştur. Çalıştırmak için “i-Manual’i kullanmak için” bölümüne bakın (sayfa 9).
• Televizyonu çalıştırmadan önce lütfen “Güvenlik Bilgileri” bölümünü okuyun (sayfa 16). Bu el kitabını ileride kullanmak üzere saklayın.

Aksesuarları kontrol etme

AC güç kablosu (1)

Kablo tutucu (1)

Uzaktan kumanda (1)

AAA boyutlu piller (R3 tipi) (2)

Masa Üstü Sehpası (1) ^*1

Masa Üstü Sehpası için sabitleme

vidaları (M5 × 16) (4)

Masa Üstü Sehpası için birleştirme

vidaları (M5 × 16) (4)

(sadece KDL-40HX80x)

Sehpa arka kapağı (1) ²

*1 KDL-40HX80x için, Masa Üstü Sehpasını birlikte verilen birleştirme vidalarıyla birleştirin. Sehpayı birleştirmek için ürünle verilen Masa Üstü Sehpasının kitapçığına bakın.

*2 KDL-46HX80x için, sehpanın arka kapağı fabrikada Masa Üstü Sehpasına takılmıştır.

Pilleri uzaktan kumandaya takma

①Koruyucu folyoyu çıkartın.
② Kapağı yukarı doğru itin ve kaydırın.

Masa Üstü Sehpasını takma

42

• En iyi resim kalitesi için, ekrani aydinlatmalara veya güneş isigina doğrudan maruz bırakmayın.
• Televizyon soguk bir yerden dogrudan sicak bir yere getirildiginde, çok nemli bir ortama yerlestirildiginde veya kaloriferin henüz yeni devreye sokuldugu bir odaya getirildiginde, televizyonun yüzeyinde veya içinde nem yogusmasi görülebilir. Böyle bir durumda televizyonu kapatin, yogusma buharlasincaya kadar televizyonu kapali tutun, ardından televizyonu kullanabilirsiniz. Cam panelle LCD arasında nem yogusmasi fark ederseniz, televizyonu açın; televizyon isindiginda yogusma buharlasacaktır.

1 Bazı televizyon modellerini doğru bağlamak için ürünle verilen Masa Üstü Sehpasının kitapçığına bakın.

2 Televizyonu Masa Üstü Sehpasının üzerine yerleştirin.

3 Ürünle verilen vidaları kullanarak vida deliklerine kılavuzluk eden 10k işaretlerine göre televizyonu Masa Üstü Sehpasına sabitleyin.

- Elektrikli bir tornavida kullanmanız halinde, sıkma momentini yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.

4 KDL-52/46HX90x ve KDL-40HX80x için, tüm vidalar sıkıldıktan sonra ürünle verilen sehpapı arka kapağını Masa Üstü Sehpasına takın.

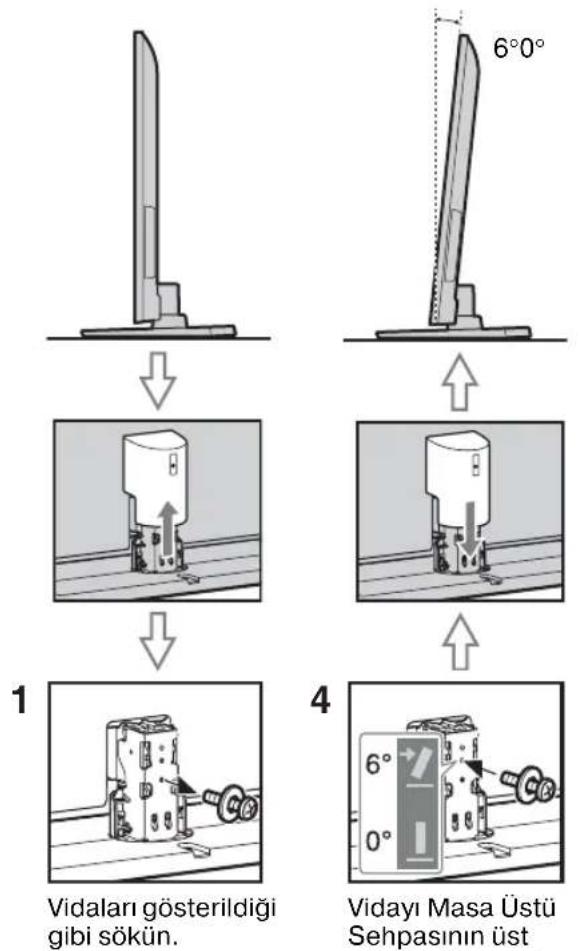

Televizyonun görüntüleme açısını ayarlama (sadece KDL-52/46HX90x)

Bu televizyon aşağıda gösterilen açılar dahilinde ayarlanabilir.

Bir anten/set üstü cihazı/kaydediciyi (örneğin DVD kaydedici) bağlama

Bir set üstü cihazı/kaydediciyi (örneğin DVD kaydedici) SCART ile bağlama

Set üstü cihaz/kaydedici (örneğin DVD kaydedici)

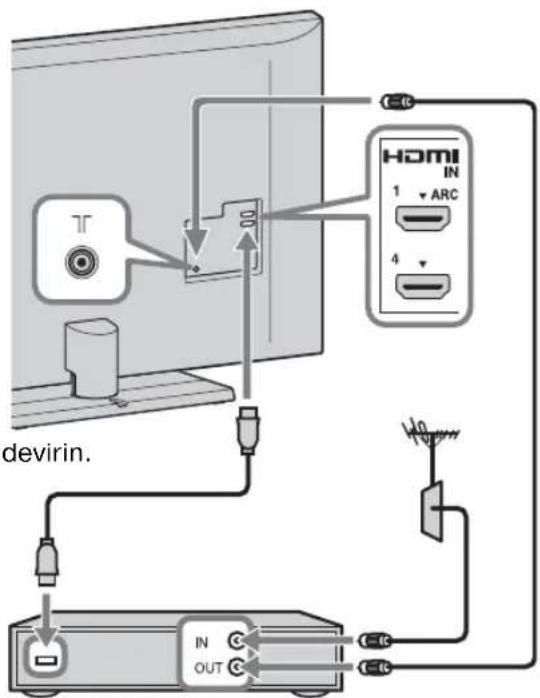

Bir set üstü cihazı/kaydediciyi (örneğin DVD kaydedici) HDMI ile bağlama

Set üstü cihaz/kaydedici (örneğin DVD kaydedici)

- 0° konumuna geri getirmek için, yukarıdaki prosedürü ters sırayla uygulayın.

Televizyonun düşmesini önleme

1 Ahşap bir vidayı (çapı 4 mm, ürünle verilmez) televizyon sehpasına takın.
2 Metal bir vidayı (M4 × 16, ürünle verilmez) televizyondaki vida deliğine takın.
3 Ahşap vida ile metal vidayı, sağlam bir kablo (ürünle verilmez) kullanarak birbirine bağlayın.

Kabloları toplama

[NO TEXT]
- AC güç kablosunu diğer kablolarla birlikte toplamayın.

Başlangıç kurulumunu gerçekleştirme

1 Televizyonun fişini AC elektrik prizine bağlayın.
2 ENERGY SAVING SWITCH

anahtarının açık olup olmadığını kontrol edin (●).

3 Televizyondaki ⏻ düğmesine basın.

Televizyonu ilk kez açtığınızda, ekranda Dil menüsü görünür.

4

Ekrandaki talimatları uygulayın.

Dijital Otomatik Ayar: "Kablo"

seçeneğini seçerseniz hızlı ayarlama için “Hızlı Tarama” seçeneğini seçmenizi öneririz. Kablo yayın sağlayıcınızın verdiği bilgilere uygun olarak “Frekans” ve “Ağ No.’su” öğelerini ayarlayın. “Hızlı Tarama” kullanılırken herhangi bir kanal bulunamazsa “Tam Tarama” seçeneğini deneyin (ancak bu biraz zaman alır).

[NO TEXT]

- “Tam Tarama” bölgenize/ülkenize bağlı olarak kullanılmayabilir.

Uyumlu kablolu yayın sağlayıcıların bir listesi için, internet destek sitesine bakın: http://support.sony-europe.com/TV/DVBC/

Program Sıralama: Televizyona kayıtlı analog kanalların sırasını değiştirir.

1 Yeni bir pozisyona atamak istediğiniz kanalı seçmek için ↗/▽ düğmelerine basın, daha sonra ⚫düğmesine basın.
2 Kanal için yeni bir pozisyon seçmek için ♠/♥ düğmelerine basın, daha sonra düğmesine basın.

A

- Kanallari manuel olarak da ayarlayabilirsiniz.

Masa Üstü Sehpasını televizyondan ayırma

[NO TEXT]

• KDL-52/46HX90x ve KDL-40HX80x için, Masa Üstü Sehpasını ayırmadan önce sehpanın arka kapağını sökün.
• Televizyonun ok işaretleriyle belirtilen vidalarını çıkarın.
• Televizyona ilgili aksesuarları bağlamak dışında herhangi bir nedenle Masa Üstü Sehpasını çıkarmayın.

- Yaralanma veya maddi hasara yol açabileceği için, sehpanın düşürülmesini önlemek üzere Masaüstü Sehpasını taşırken sehpa arka kapağından tutmayın.

Programları izlemek için

- 5, ▶, PROG + ve AUDIO düğmeleri dokunma noktalarına sahiptir. Televizyonu kumanda ederken bu dokunma noktalarını bir referans olarak kullanın.

1 Televizyonu açın.

① ENERGY SAVING SWITCH anahtarını açık konumuna getirin (●).

② Televizyonu açmak için televizyonun üzerindeki ⏻ düğmesine basın.

2 Bir mod seçin.

3 Bir televizyon kanalı seçin. PROG

Dijital Elektronik Program Rehberini kullanma

Dijital program rehberini görüntülemek için dijital modda GUIDE düğmesine basın.

Televizyonun özelliklerini kullanmak için

HOME düğmesi

Çeşitli işlemleri ve ayar ekranlarını görüntülemek için basın.

OPTIONS düğmesi

O anki giriş veya içeriğe göre kullanışlı işlevleri görüntülemek için basın.

i-Manual'i kullanmak için

Çalıştırma yönergeleri BRAVIA televizyonunuzun içine kurulmuştur ve bunlar ekranda görüntülenebilir. Televizyonunuzun özellikleri hakkında daha fazla bilgi almak için bir düğmeye basarak i- Manual'e erişebilirsiniz.

1 i-MANUAL düğmesine basın.

2 Öğeleri seçmek için ⇔/⇒/↑/↓/ ⊕ düğmesine basın.

i-Manual'e Hoş Geldiniz
■ "BRAVIA" TV Özellikleri
TV İzleme

EPG Guide, Favoriler vb. kullanışlı özellikler sunar.

Home Menüsünü kullanma

Televizyon ayarlarını vb. kişiselleştirin.

■ Bağlı cihazla Eğlenceli Özellikler
İsteğe bağlı cihazları nasıl bağlayacağını gösterir.
Parçaların Açıklaması
Sorun Giderme
Sorununuza çözümler bulur.
Dizin

[NO TEXT]

- Buradaki resimler ekranınızdaki görüntülerden farklı olabilir.

Sorun giderme

(bekleme) göstergesinin kırmızı renkte yanıp sönmediğini kontrol edin.
(bekleme) göstergesi yanıp sönerken

Otomatik teşhis fonksiyonu aktive edilir.

1 Her üç saniyelik arada ⏻ (bekleme) göstergesinin kaç kez yanıp söndüğünü sayın. Örneğin, eğer gösterge üç kez yanıp sönüyor, üç saniye sönük kalıyor ve sonra tekrar üç kez yanıp sönüyor.
2 Televizyonu kapatmak için televizyonun üzerindeki ⏻ düğmesine basın, AC güç kablosunu prizden çekin ve satıcınıza veya Sony servis merkezine göstergenin nasıl yanıp söndüğü konusunda bilgi verin (yanıp sönme sayısı).

(bekleme) göstergesi yanıp sönmüyorken

1 Aşağıdaki tabloda yazılı hususları kontrol edin. (Ayrıca, i-Manual'deki "Sorun Giderme" bölümüne de bakın.)
2 Eğer sorun devam ediyorsa, televizyonunuzu kalifiye servis personeline kontrol ettirin.

Koşul Açıklama/Çözüm

Resim
Görüntü yok (ekran siyah) ve ses yok.	Anten/kablo bağlantılarını kontrol edin.Televizyonu AC gücüne bağlayın ve televizyondaki düğmesine basın.(bekleme) göstergesi kırmızı renkte yanarsa I/ı veya TV I/ı düğmesine basın (düğmenin adı uzaktan kumandada farklıdır).
Ekranda minik siyah noktalar ve/veya parlak noktalar var.	Ekran piksellerden oluşur. Ekrandaki minik siyah noktalar ve/veya parlak noktalar (pikseller) bir bozukluk anlamına gelmez.

Genel
Televizyonun gücü açılamıyor.	•ENERGY SAVING SWITCH anahtarının açık konumunda olup olmadığını kontrol edin (●).
Televizyon otomatik olarak kapanıyor (televizyon bekleme moduna giriyor).	•“Oto. Kapanma” işlevinin etkinleştirilip etkinleştirilmediğini kontrol edin veya “Zamanlayıcılı açılma” öğesinin “Süre” ayarını onaylayın.•“TV Boşta Bekleme” fonksiyonunun etkinleştirilip etkinleştirilmediğini kontrol edin.
Uzaktan kumanda çalışmıyor.	•Pilleri değiştirin.•Televizyonunuz SYNC modunda olabilir.SYNC MENU düğmesine basın, “TV Kontrolü” öğesini seçin, ardından televizyonu kumanda etmek için “Home (Menü)” veya “Seçenekler” öğesini seçin.
“Ebeveyn Kilidi” parolası unutulmuştur.	•PIN kodu olarak 9999 girin. (PIN kodu olarak 9999 her zaman kabul edilir.)
Televizyonun çevresi ısınıyor.	•Televizyon uzu bir süre kullanıldığında televizyonun çevresi ısınır.Elle dokunduğunuzda bu sıcaklığı hissedebilirsiniz.

Spesifikasyonlar

Sistem
Panel sistemi	LCD (Sıvı Kristal Ekran) Panel
Televizyon sistemi	Analog: Ülke/alan seçiminize bağlı olarak: B/G/H, D/K, L, IDijital: DVB-T2 (sadece KDL-52HX903/46HX903/46HX803/40HX803)DVB-T/DVB-C
Renk/video sistemi	Analog: PAL, PAL60 (sadece video girişi), SECAM, NTSC3.58, NTSC4.43 (sadece video girişi)Dijital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanal kapsamı	Analog: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Dijital: VHF/UHF
Ses çıkışı	10 W + 10 W
Giriş/Çıkış jakları
Anten kablosu	VHF/UHF için 75 ohm harici terminal
	21-ânli scart konektörü (CENELEC standart), ses/video girişi, RGB girişi ve televizyon ses/video çıkışı da dahil.
COMPONENT IN	Desteklenen formatlar: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Ses girişi (mikrofon jakları)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iSes: İki kanal doğrusal PCM: 32, 44,1 ve 48 kHz, 16, 20 ve 24 bit, Dolby DigitalAnalog ses girişi (mini-jak) (sadece HDMI IN4)PC girişi
AV3	Video girişi (mikrofon jaki)
AV3	Ses girişi (mikrofon jakları)
DIGITAL AUDIO OUT (OPTICAL)	Dijital optik jak (iki kanal doğrusal PCM, Dolby Digital)
(VAR/FIX)	Ses çıkışı (mikrofon jaki)
PC IN	PC girişi (mini D-sub 15-pin)PC ses girişi (mini jak)
	USB portu
	Kulakhık jaki
	CAM (Duruma Bağlı Erişim Modülü) yuvası
LAN	10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. Bu TV için 10BASE-T/100BASE-TX iletişim hızı ve iletişim kalitesi garanti cdilmemektedir.)* LAN bağlantıları için, Kategori 7 10BASE-T/100BASE-TX kablo (ürünle verilmez) kullanın.
3D SYNC	Opsiyonel verici için 3D Sync terminali

Model adı KDL-		52HX90x	46HX90x	46HX80x	40HX80x
Güç ve diğerleri
Güç gereksinimleri		220 V - 240 V AC, 50 Hz
Ekran boyutu (diyagonal olarak ölçülen)		Yakl. 132,2 cm/52 inç	Yakl. 116,8 cm/46 inç		Yakl. 101,6 cm/40 inç
Görüntü çözünürlüğü		1.920 nokta (yatay) × 1.080 satır (dikey)
Güç tüketimi	“Ev”/“Standart” modunda	136 W 130 W 102 W 88,0 W
	“Mağaza”/“Canlı” modunda	201 W 184 W 149 W 132 W
Bekleme modunda güç tüketimi*1		0,2 W (“Hızlı Başlatma” öğesi “Açık” olarak ayarlandığında 14 W)
Ortalama yıllık enerji tüketimi*2		199 kWh 190 kWh 149 kWh 128 kWh
Boyutlar (Yaklaşık) (g × y × d)
Masa Üstü Sehpası ile		126,3 × 80,7 × 40,0 cm	12,4 × 72,7 × 40,0 cm 10	8,5 × 68,8 × 26,0 cm 95,2	× 61,3 × 25,0 cm
Masa Üstü Sehpası olmadan		126,3 × 77,5 × 6,7 cm 1	12,4 × 69,5 × 6,7 cm 108,5	5 × 65,6 × 7,4 cm 95,2 × 5	8,1 × 7,4 cm
Ağırlık (yakl.)
Masa Üstü Sehpası ile		42,9 kg 36,2 kg 19,2 kg 1	6,4 kg
Masa Üstü Sehpası olmadan		36,9 kg 30,2 kg 16,9 kg 1	4,2 kg
Ürünle verilen aksesuarlar		Bkz “Aksesuarları kontrol etme” (sayfa 3).
Opsiyonel aksesuarlar		Duvara Montaj Mesneti: SU-WL500Televizyon sehpası: SU-52HX1 (KDL-52HX90x)SU-46HX1 (KDL-46HX90x)3D gözlük: TDG-BR100/TDG-BR503D Sync vericisi: TMR-BR100

*¹ Belirtilen bekleme durumundaki güce, sadece televizyon gerekli dahili işlemleri tamamladıktan sonra ulaşılır.
*2Günde 4 saat ve yılda 365 gün

30^irc

• Enerji tasarrufu sağlamak için
• Arkadan aydınlatma ayarını (ekranın parlaklığını) düşürdüğünüzde, enerji tüketimi de düşer.
• “Eko” ayarları (örn. “Güç Tasarrufu”, “TV Boşta Bekleme”) güç tüketimini azaltmanıza ve elektrik faturalarını düşürerek tasarruf yapmanıza yardımcı olur.
• Televizyonu ENERGY SAVING SWITCH ile kapattığınızda, güç tüketimi neredeyse sıfır olur.

Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.

Aksesuarları takma (Duvara Montaj Mesneti)

Müşterilere:

Ürün koruması ve güvenlik nedenleriyle, Sony televizyonunuzun kurulumunun Sony bayileri veya lisanslı yüklenicileri tarafından yapılmasıri şiddetle tavsiye eder. Cihazı kendiniz kurmaya çalışmayın.

Sony Bayilerine ve Yüklenicilerine:

Bu ürünün kurulumu, periyodik bakımı ve muayenesi sırasında güvenliğe çok dikkat edin.

Televizyonunuz SU-WL500 Duvara Montaj Mesneti (ayrı satılır) kullanılarak takılabilir.

- Montajı gerektiği gibi yapabilmek için Duvara Montaj Mesneti ile verilen yönergelere bakın.

- Bkz “Masa Üstü Sehpasını televizyondan ayırma” (sayfa 7).

[NO TEXT]

- Montaj Kancası takılırken televizyonu Masa Üstü Sehpasına yerleştirin.

Bu ürünü kurmak, özellikle de duvarın televizyonun ağırlığına dayanacak güçte olduğunu belirlemek için yeterli uzmanlık gereklidir. Bu ürünün duvara monte edilmesini mutlaka Sony bayilerine veya lisanslı yüklenicilerine yaptırın ve kurulum sırasında gerekli dikkati gösterin. Yanlış taşımanın veya hatalı kurulumun neden olduğu hasar veya yaralanmalardan Sony sorumlu değildir.

Televizyon montajı boyutlar tablosu

Ekran merkez noktası

Birim: cm

Model adı KDL-	Görüntü boyutları		Ekran merkezi boyutu	Her bir montaj açısı için uzunluk
				Açı (0°)		Açı (20°)
	A	B	C		D	E	F	G
52HX90x	126,3 77	5 7,7 48,2 12	0 34,8 73,5 50,6
46HX90x	112,4 69	5 11,8 48,2 12	0 32,0 65,9 50,6
46HX80x	108,5 65	6 9,5 43,1 12	1 32,3 61,6 45,4
40HX80x	95,2 58	1 13,3 43,1 12	0 29,7 54,6 45,4

Yukarıdaki tabloda yer alan şekiller kuruluma bağlı olarak biraz değişebilir.

UYARI

Televizyonun monte edildiği duvar cihazın en az dört katı ağırlığa dayanabilmelidir. Ağırlık için “Spesifikasyonlar” (sayfa 12) bölümüne bakın.

Vida ve Kanca yerleri şeması/tablosu

Model Adi Vida yeri Kanca yeri
KDL-52HX90xKDL-46HX90x/46HX80xKDL-40HX80x	e, j b

Vida yeri

Montaj Kancasını televizyona takarken.

Kanca yeri

Televizyonu Taban Mesnetine takarken.

* Modeller için Kanca yeri “a” ve “c” kullanılamaz.

Güvenlik Bilgileri

Montaj/Kurulum

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla televizyon setini aşağıdaki talimatlara uygun olarak monte ediniz ve kullanımiz.

Montaj

• Televizyon seti, erişimi kolay bir prizin yakınına monte edilmelidir.
• Televizyon setini sabit, düz yüzeylere yerleştiriniz.

- Duvara montaj işlemlerini sadece kalifiye servis personeli gerçekleştirmelidir.

- Emniyet nedenlerinden ötürü, Sony aksesuarlarını kullanmanızı önemle tavsiye ederiz, buna aşağıdaki bileşen de dahildir:

- Duvara-Montaj Braketi SU-WL500

- Televizyonseh SU-52HX1 (KDL-52HX90x) SU-46HX1 (KDL-46HX90x)

• Montaj kancalarını TV setine takarken, duvara-montaj braketi ile birlikte verilmiş olan vidaları kullanınız. Temin edilmiş vidalar, montaj kancasının takılma yüzeyinden ölçüldüğünde 8 mm ile 12 mm uzunlukta olacak şekilde tasarlanmıştır. Vidaların çapı ve uzunluğu, duvara-montaj braketinin modeline bağlı olarak değişiklik gösterir. Temin edilmiş vidaların haricinde başka vidaların kullanılması, TV setinin iç kısmının zarar görmesine veya düşmesine vs. neden olabilir.

8 mm - 12 mm

Vida (Duvara-montaj braketi ile birlikte verilir) Montaj Kancası

TV setinin arka tarafındani kanca bağlantısı

Nakliye

- Televizyon setini taşımadan önce, tüm kablolarını sökünüz.

- Büyük bir televizyon setini taşımak için iki veya üç kişi gerekir.

- Televizyon setini elle taşırken, sağ tarafta gösterildiği gibi tutunuz. LCD panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız.

- Televizyon setini kaldırırken veya yerini değiştirirken, alt kısmından sıkıca tutunuz.

- Televizyon setini taşırken, sarsıntılarava ve aşırı titreşimlere maruz bırakmayınız.

KDL-52/46HX90x için

KDL-46/ 40HX80x için

- Televizyon setini tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz.

Havalandırma

• Asla havalandırma deliklerini kapatmayınız veya kabinin içine herhangi bir şey sokmayınız.
• Televizyon setinin etrafında, aşağıda gösterildiği gibi boş alan bırakınız.
• Uygun bir hava devir-daimi sağlayabilmek için bir Sony duvaramontaj braketini kullanımızı önemle tavsiye ederiz.

Duvara monte edildiğinde

Setin etrafında en az bu kadar boşluk bırakınız.

Stand ile monte edildiğinde

Setin etrafında en az bu kadar boşluk bırakınız.

• Uygun bir havalandırma sağlamak ve kir ve tozların birikmesini önlemek için:
• Televizyon setini düz, baş aşağı, arkaya doğru veya yana dönük şekilde monte etmeyiniz.
• Televizyon setini bir raf, halı, yatak üzerine veya bir dolaba monte etmeyiniz.
• Televizyon setini perde veya gazete gibi şeylerle örtmeyiniz.

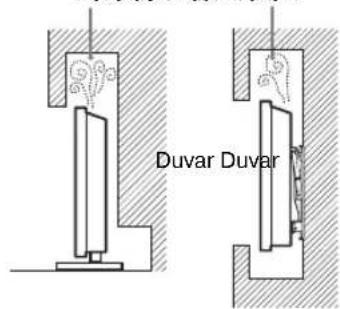

• Televizyon setini aşağıda gösterildiği gibi monte etmeyiniz.

Hava devir-daimi tikalı.

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla, elektrik kablosu ve fisi ile ilgili olarak aşağıdaki hususlara riayet ediniz:

- Sadece Sony tarafından temin edilen elektrik kablolarını kullanımız, farklı tedarikçilerden temin edilenleri kullanmayınız.

- Fişi elektrik prizine tam olarak sokunuz.

• Televizyon setini sadece bir 220-240 V AC elektrik kaynağı ile çalıştırınız.
• Kablo bağlantılarını yaparken, güvenliğiniz için elektrik fisini çekmeyi unutmayınız ve ayaklarınının kablolara dolaşmamasına dikkat ediniz.
• Televizyon seti ile ilgili bir iş yapmadan veya taşımadan önce, elektrik fisi ni prizden çekiniz.
• Ana elektrik kablosunu ısı kaynaklarından uzak tutunuz.
• Elektrik fişini prizden çekiniz ve fişi düzenli olarak temizleyiniz. Eğer fiş tozla kaplanırsa ve nemlenirse, yalıtımı bozularak bir yangına neden olabilir.

Notlar

• Ürünle birlikte verilen ana elektrik kablosunu başka bir cihazda kullanmayınız.
• Ana elektrik kablosunu aşırı derecede sıkıştırmayınız, bükmeyiniz veya kıvırmayınız. İçindeki iletkenler açığa çıkabilir veya kırılabilir.
• Ana elektrik kablosunda bir değişiklik yapmayınız.
• Ana elektrik kablosunun üzerine ağır bir şey koymayınız.
• Elektrik fişini prizden çekerken kablosundan tutarak çekmeyiniz.
• Birden fazla cihazı aynı prize takmayınız.
• Gevşek durumdaki elektrik prizlerini kullanmayınız.

Yasaklanmış Kullanım

Televizyon setini, aşağıda belirtilenler gibi yerlerde, ortamlarda veya durumlarda kullanmayınız/monte etmeyiniz, aksi halde televizyon seti arıza yapabilir ve yangına, elektrik çarpmasına, hasara ve/veya yaralanmaya neden olabilir.

Yer:

Dış mekanlara (direk güneş ışığı altına), deniz kıyısına, bir gemiye veya başka bir tekneye, bir aracın içine, medikal kurumlara, dengesiz yerlere, suyun, yağmurun, nemin veya dumanın olduğu yerlerin yakınına.

Ortam:

Sıcak, nemli veya aşırı tozlu yerler; böceklerin girebileceği yerler; mekanik titreşime maruz kalabilecek yerler, yanıcı maddelerin yanı (mumlar, v.s.). Televizyon setine su damlaları veya su sıçramaları gelmemelidir ve vazo gibi içi sıvı dolu eşyalar televizyonun üzerine konulmamalıdır.

Durum:

Elleriniz ıslakken, cihazın kasası açıkken veya üretici tarafından önerilmeyen aksesuarlar takılıyken cihazı

kullanmayınız. Yıldırımlı havalarda televizyon setinin elektrik ve anten bağlantısını çekiniz.

Kırık parçalar:

• Televizyon setine herhangi bir şey fırlatmayınız. Ekran camı çarpma etkisi ile kırılabilir ve ciddi yaralanmalara neden olabilir.
• Eğer televizyon setinin yüzeyinde çatlama olursa, elektrik kablosunu prizden çekinceye kadar dokunmayınız. Aksi halde elektrik çarpabilir.

Kullanılmadığında

• Eğer televizyon setini uzunca bir süre kullanmayacaksanız, çevresel ve emniyet nedenlerinden ötürü televizyon setinin fişi prizden çekilmelidir.
• Televizyon setini sadece kapatmış olduğunuzda elektrik beslemesi kesilmiş olmayacağını, televizyon setinin elektriğini tamamen kesmek için fisi ni prizden çekiniz.
• Bununla birlikte bazı televizyon setleri, düzgün çalışabilmesi için bekleme durumunda bırakılmasını gerektiren özellikleri sahip olabilir.

Çocuklar için

• Çocukların televizyon setine tırmanmalarına izin vermeyiniz.
• Küçük aksesuarları, çocukların yanlışlıkla yutmaması için, çocukların ulaşamayacağı yerlere kaldırınız.

Aşağıdaki problemler ortaya çıkarsa...

Aşağıdaki problemlerden birinin olması durumunda, televizyon setini kapatınız ve fisini prizden çekiniz.

Saticınızdan veya Sony yetkili servisinden, kalifiye servis personelince kontrol edilmesini talep ediniz.

Eğer:

– Elektrik kablosu hasarlıysa.
– Elektrik prizi gevşek durumdaysa.
– Düşmeden, darbelerden veya bir şeyin çarpmasından ötürü televizyon seti hasar görmüşse.
– Herhangi bir sıvı veya katı cisim kasadaki menfezlerden içeri düşerse.

Uyarı

Yangının yayılmasını önlemek için, mumları ve diğer açık alevleri her zaman bu üründen uzakta tutun.

Uyarılar

Televizyonu seyretme

- Bazı kişiler 3D video görüntülerini izlerken veya stereoskopik 3D oyunlar oynarken rahatsızlık (gözlerin yorulması, baş dönmesi veya mide bulantısı gibi) duyabilirler. Sony, tüm izleyicilerin 3D video görüntülerini izlerken veya stereoskopik 3D oyunlar oynarken düzenli molalar vermesini önerir. Gerekli olan molaların süresi ve sıklığı kişiden kişiye değişir. Sizin için hangisinin en uygun olduğuna kendiniz karar vermeniz gerekir. Rahatsızlık duyduğunuzda, rahatsızlığınız sona erinceye kadar 3D video görüntülerini izlemeye veya stereoskopik 3D oyunları oynamaya ara vermeniz gerekir; gerekli olduğuna inanıyorsanız bir doktora danışın. En yeni bilgiler için, bu televizyonla kullandığınız diğer cihazların ve medyaların kullanım kılavuzlarını da okumanız (i) ve web sitemize (http://www.sony-europe.com/myproduct) bakmanız (ii) gereklidir. Küçük çocukların (özellikle altı yaşın altındakilerin) görme duyuları halen gelişmektedir. Çocuğunuzun 3D

video görüntülerini izlemesine veya stereoskopik 3D oyunlar oynamasına izin vermeđen önce bir doktora (örn. çocuk doktoru veya göz doktoru) danışın. Yetişkinler yukarıdaki önerilere uymaya özen göstererek küçük çocukların gözetmelidir.

• Simüle 3D fonksiyonunu kullanırken, televizyon tarafından gerçekleştirilen dönüştürme işlemi sebebiyle görüntülenen resmin orijinale göre değişik olduğuna lütfen dikkat edin.
• Televizyonun zayıf ışık altında veya uzunca bir süre seyredilmesi gözlerinizi yoracağından, televizyonu orta dereceli bir ışık altında seyrediniz.
• Kulaklık kullanırken, işitme hasarına neden olabileceğinden sesi aşırı seviyelerde olmayacak şekilde ayarlayınız.

LCD Ekran

• LCD ekran yüksek duyarlılık teknolojisiyle yapılmış ve piksellerin %99.99'u veya daha fazlası etkin olmasına rağmen, LCD ekranda devamlı olarak siyah noktalar veya parlak ışık noktaları (kırmızı, mavi, veya yeşil) görülebilir. Bu, LCD ekranın yapısal bir özelliği olup bir arıza değildir.
• Ön filtreye bastırmayınız veya çizmeyiniz yada bu televizyon setinin üzerine eşyalar koymayınız. Görüntü düzgün gözükmeyebilir veya LCD ekran hasar görebilir.
• Bu televizyon seti soğuk bir yerde kullanılıyorsa, görüntüde bir lekelenme oluşabilir veya görüntü koyulaşabilir. Bu bir arıza belirtisi değildir. Bu olay, sıcaklığın yükselmesiyle birlikte ortadan kalkar.
• Hareketsiz görüntüler devamlı görüntülendiğinde gölgeler oluşabilir. Birkaç dakika sonra yok olabilir.
• Televizyon seti kullanımdayken ekran ve kasa ısınabilir. Bu, bir fonksiyon bozukluğu değildir.
• LCD ekran, az miktarda bir sıvı kristal içermektedir. Bu televizyonda kullanılan bazı floresan tüpler de civa içermektedir. İmha ile ilgili olarak yerel kanun ve tüzüklere riayet ediniz.

Ekran yüzeyi veya televizyon kasasının kullanımı ve temizliği

Temizlik işlemlerinden önce, televizyon setine bağlı olan elektrik kablosunun fışini prizden çekiniz.

Malzeme aşınmasını veya ekran kaplamasının aşınmasını önlemek için aşağıdaki önerilere riayet ediniz.

• Ekranın/kasanın tozunu almak için, yumuşak bir bez ile nazikçe siliniz. Eğer toz çıkmıyorsa, çok seyreltilmiş bir deterjan solüsyonu ile hafifçe nemlendirilmiş yumuşak bir bezle siliniz.
• Su veya deterjanı direk olarak televizyon setine püskürtmeyiniz. Ekranın alt kısmına veya harici aksamlarına girebilir ve arızalanmasına neden olabilir.
• Aşındırıcı bir bez, alkali/asitli bir temizleyici, aşındırıcı temizlik tozu veya alkol, benzin, tiner veya böcek ilacı gibi uçucu çözücler kullanmayınız. Bu tür materyallerin kullanılması kauçuk ya da vinil malzemelere uzun süreli temas etmesi ekran yüzeyine veya kasa malzemesine zarar verebilir.
• Uygun bir havalandırma sağlamak için havalandırma deliklerine periyodik

olarak vakum uygulanması önerilmektedir.

- Televizyon setinin açısını ayarlarken, televizyon setinin yerinden oynamasını veya tablasından kayıp düşmesini önlemek için yavaşça hareket ettiriniz.

Opsiyonel Ekipmanlar

• Elektromanyetik radyasyon yayan opsiyonel bileşenleri veya herhangi bir ekipmanı televizyon setinden uzak tutunuz. Aksi halde görüntü bozulması ve/veya seste parazitlenme olabilir.
• Bu ekipman test edilmiştir ve 3 metreden kısa bir bağlantı sinyal kablosu kullanıldığında EMC Yönetmeliğinin belirlediği sınırlarla uyumlu olduğu görülmüştür.

Piller

• Pilleri takarken kutupları doğru yerleştirdiğinizden emin olunuz.
• Farklı tipte pilleri bir arada veya eski ve yeni pilleri karıştırarak kullanmayınız.
• Pilleri, çevreye saygılı bir şekilde imha ediniz. Belirli bölgelerde pillerin imhasıyla ilgili düzenlemeler olabilir. Lütfen yerel makamlarınıza danışınız
• Uzaktan kumandayı dikkatli kullanımınız. Düşürmeyiniz veya üzerine basmayınız ya da üzerine herhangi bir sıvı dökmeyiniz.
• Uzaktan kumandayı bir ısı kaynağı yakınına veya direk güneş ışığı alan bir yere ya da nemli bir odaya koymayımız.

Televizyon setinin imhası

Eski Elektrikli & Elektronik Cihazların İmhası (Avrupa Birliği ve diğer Avrupa ülkelerinde ayrı toplama

sistemleriyle uygulanmaktadır)

Ürünün veya ambalajı üzerindeki bu sembol, bu ürünün bir ev atığı gibi muamele görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik cihazların geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak, uygunsuz bir elden çıkarma durumunda çevre ve insan sağlığı açısından doğacak potansiyel olumsuz sonuçların önlenmesine yardımcı olmuş olacaksınız. Malzemelerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için lütfen yerel sivil büronuz, ev atıklan imha hizmetleri veya ürünü satın aldığınız satıcı ile temasa geçiniz.

Avrupa ülkelerinde uygulanan)

Pil veya ambalajın üzerindeki bu sembol, bu ürünle birlikte teslim edilen pilin evsel atık olarak değerlendirilmemesi gerektiğini belirtmektedir. Bazı bateriler için bu sembol, kimyasal bir sembole birleştirilerek kullanılmış olabilir. Eğer bateriler 0,0005% civa veya 0,004% kurşun'dan fazla içerikteyseler, o zaman bu kimyasal semboller civa (Hg) veya kurşun (Pb) için eklenir. Bu pillerin doğru şekilde bertaraf edilmesini sağlamakla, pillerin uygunsuz şekilde bertaraf edilmesi neticesinde çevre ve insan sağlığında meydana gelebilecek olan potansiyel zararların engellenmesine de katkıda bulunmuş olacaksınız. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Ürünlerin güvenlik, performans veya veri entegrasyon gibi sebeplerden dolayı beraberlerindeki pille sürekli bir bağlantı gerektirdikleri durumlarda pilin yalnızca kalifiye servis personeli tarafından değiştirilmesi zorunludur. Pilin uygun bir şekilde değerlendirilmesini sağlamak amacıyla ürünü, kullanım süresinin sonunda elektrikli ve elektronik ekipmanların geri dönüştürülmesine ilişkin yürürlükte olan toplama noktasına teslim ediniz. Diğer tüm piller için lütfen pillerin üründen güvenli bir şekilde çıkarılmasına ilişkin bölümü inceleyiniz. Pili, atık pillerin geri dönüştürülmesine yönelik yürürlükteki toplama noktasına teslim ediniz. Bu ürünün veya pilin geri dönüştürülmesine ilişkin daha ayrıntılı bilgi için lütfen yerel Yetkili Dairenizle, evsel atık bertaraf servisinizle veya ürünü satın aldığınız mağazayla irtibat kurumuz.

CE

Uygunluk beyanı, üretici firmanın yetkili kılmış olduğu, Product Compliance Europe (PCE) Sony Deutschland GmbH tarafından yapılmaktadır.

Product Compliance Europe (PCE), Sony Deutschland GmbH Hedelfinger Strasse 61, 70327 Stuttgart, Germany Tel: [phone], Fax: [phone] URL of EU DoC Database: http://www.compliance.sony.de/

Üretici Firma:

Sony Corporation

1-7-1 Konan, Minato-ku, Tokyo 108-0075 Japan

Türkiye İrtibat Numaraları: Tel: [phone] Faks: 0216-632 70 30 e-mail: [e-mail]

EEE Yönetmeliğine Uygundur PCB içermez

İTHALATÇI FİRMA

SONY®

SONY EURASIA PAZARLAMA AŞ.

Onur Ofis Park Plaza Inkılap Mah. Üntel Sok. No:10 Ümraniye 34768/İstanbul Sony Bilgi ve Danışma Hattı: (212) 444 SONY (7669)

Úvod

Sony, bu LCD TV için minimum 2 yıl garanti ve elektronik parça değişimi için 7 yıl parça bulunabilirlik güvencesi vermektedir.

Sony ürünleri için faydali bilgiler
