РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NT 221 Ap Te L Kärcher

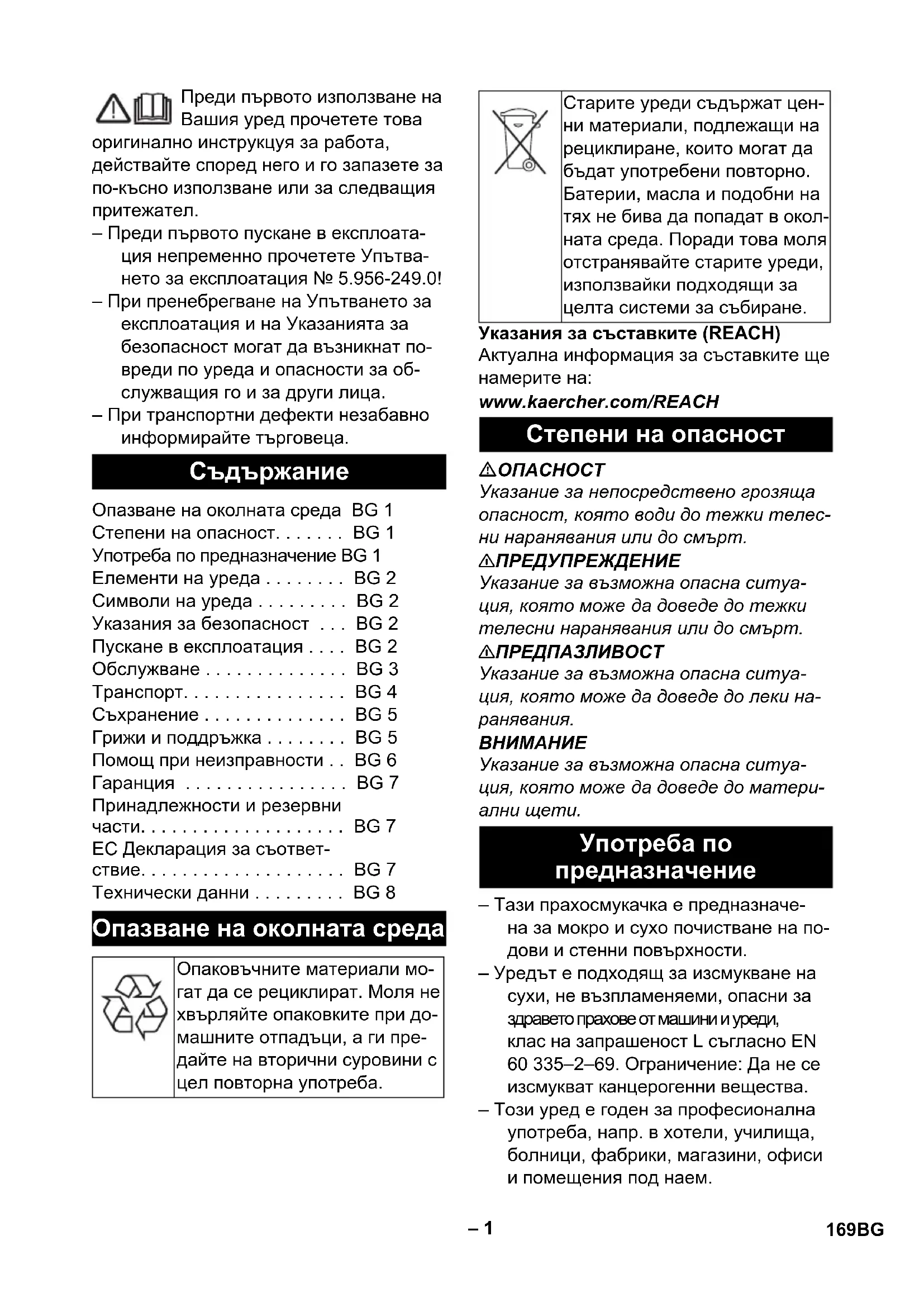

Ap Te L Br. dela Dužina kabla EU 6.650-332.0 6 m 168 SR– 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. – Преди първото пускане в експлоата- ция непременно прочетете Упътва- нето за експлоатация № 5.956-249.0! – При пренебрегване на Упътването за експлоатация и на Указанията за безопасност могат да възникнат по- вреди по уреда и опасности за об- служващия го и за други лица. – При транспортни дефекти незабавно информирайте търговеца. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH

Указание за непосредствено грозяща опасност, която води до тежки телес- ни наранявания или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ Указание за възможна опасна ситуа- ция, която може да доведе до тежки телесни наранявания или до смърт. 몇 ПРЕДПАЗЛИВОСТ Указание за възможна опасна ситуа-

която може да доведе до леки на-

Указание за възможна опасна ситуа- ция, която може да доведе до матери-

– Тази прахосмукачка е предназначе- на за мокро и сухо почистване на по- дови и стенни повърхности. – Уредът е подходящ за изсмукване на сухи, не възпламеняеми, опасни за здравето прахове от машини и уреди, клас на запрашеност L съгласно EN 60 335–2–69. Ограничение: Да не се изсмукват канцерогенни вещества. – Този уред е годен за професионална употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем.

Опазване на околната среда BG 1 Степени на опасност. . . . . . . BG 1 Употреба по предназначение BG 1 Елементи на уреда . . . . . . . . BG 2 Символи на уреда . . . . . . . . . BG 2 Указания за безопасност . . . BG 2 Пускане в експлоатация . . . . BG 2 Обслужване . . . . . . . . . . . . . . BG 3 Tранспoрт. . . . . . . . . . . . . . . . BG 4 Съхранение . . . . . . . . . . . . . . BG 5 Грижи и поддръжка . . . . . . . . BG 5 Помощ при неизправности . . BG 6 Гаранция . . . . . . . . . . . . . . . . BG 7 Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . BG 7 EC Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . BG 7 Технически данни . . . . . . . . . BG 8 Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Степени на опасност Употреба по предназначение 169BG– 2 1 Място за съхранение на дюзата за

2Маркуч за боклук 3 Изпускане на въздуха, работен въз-

4 Всмукателна глава 5 Блокировка на смукателната тръба 6 Резервоар за отпадъци 7 Водеща ролка 8 Удълбочение за хващане 9 Навлизане на въздуха, въздух за ох- лаждане на двигателя 10 Всмукателен накрайник 11 Контакт (само Ap Te L) 12 Подова дюза 13 Всмукателна тръба 14 Главен ключ 15 Бутон за почистване на филтъра 16 Дръжка за носене 17 Ухо за закрепване 18 Кука на маркуча 19 Поплавък 20 Коляно 21 Патронен филтър (PES) 22 Закрепваща гайка 23 носач за всмукателната тръба 24 Захранващ кабел 25 Типова табелка 26 Кука на кабела

– Ако отработения въздух се отвеж- да обратно в помещението, то в помещението трябва да е налична степен за обмяна на въздух L. За да се спазят необходимите гранични стойности, връщащият се обра- тно обемен поток може да

максимално на 50 % от обемния по- ток на пресен въздух (обем на поме- щението V

x степен на обмяна на въздух L

– Използване на уреда и на субстан- циите, за които трябва да се из- ползва, включително по сигурния метод на отстраняване на поетия материал само от обучен персонал. – Този уред съдържа опасен здравето прах. Процесите на изпразване и поддръжка, включително отстра- няването на резервоара за събира- не на прах могат да бъдат извърш- вани само от специалисти, носещи съответно защитно оборудване. – Уреда да не се експлоатира без пъл- ната филтрационна система. – Приложените разпоредби за безо- пасност, които се отнасят към третираните материали, трябва да се спазват. 몇 ПРЕДУПРЕЖДЕНИЕ При изсмукване винаги трябва да бъде поставен патронният филтър. 몇 ПРЕДУПРЕЖДЕНИЕ Не изсмуквайте без филтърен еле- мент, тъй като в противен случай всмукателният мотор ще се повреди и ще настъпи опасност за здравето по- ради повишение на разпространение- то на фин прах! Елементи на уреда Символи на уреда ПРЕДУПРЕЖДЕНИЕ: Този уред съдър- жа опасен за здравето прах. Изпразва- нето и поддръжката, включително отстраняването на торбичката с прах да се извършват само от компе- тентни лица, които носят подходящо лично защитно оборудване. Не включ- вайте, преди да е инсталирана ця- лостната система с филтри. Патронен филтър (PES) № за поръчка 2.889-219.0 Указания за безопасност Пускане в експлоатация 170 BG– 3 – Уредът е оборудван с филтърна тор- бичка от текстилен материал със за- тварящ капак, № за поръчка 2.889-

Указание: С този уред могат да се из- смукват всички видове прах до клас на запрашеност L. Указание: Уредът е подходящ за индус- триална прахосмукачка за всмукване на сух, не възпламеним прах със AGW стой- ности по-големи или равни на 1 мг/м

– При изсмукване на фин прах може да се използва допълнително филтърна торбичка от текстилен материал.

Всмукателната глава да се освободи и да се свали. Поставете филтърната торбичка от

Всмукателната глава да се постави и да се блокира.

При мокро изсмукване не трябва да се поема застрашаващ здравето прах.

Демонтирайте ивицата с четки. Монтирайте гумените фаски.

Всмукателната глава да се освободи и да се свали. Извадете нагоре филтърната тор- бичка от кече за фланеца. Сгънете затварящия шибър и затво- рете плътно филтърната торбичка от

Отстранете използваната филтърна торбичка от кече съгласно законови- те предписания. Всмукателната глава да се постави и да се блокира. – При изсмукване на мокри замърсява- ния винаги отстранявайте филтърна- та торбичка от кече. – При изсмукване на мокри замърсява- ния с дюзата за мека мебел (опция) или дюзата за фуги, респ. когато пре- димно се изсмуква вода от съд, се препоръчва да не се задейства буто- нът за функцията "Полуавтоматично почистване на филтъра". – След приключване на мокрото из- смукване: Почистете патронния фил- тър с функцията за почистване на филтъра. Почистете резервоара с влажна кърпа и подсушете.

Всмукателният маркуч е оборудван със система с клип. Могат да бъдат свърза- ни всички принадлежности с номинална ширина 35 mm. Включете щепсела в електрическата

Поставете главния прекъсвач на же- ланата програма. Сухо изсмукване Монтаж на филтърната торбичка от

Мокро изсмукване Монтаж гумен овал Отстраняване на филтърната торбичка от кече Общи положения Връзка с клип

Полуавтоматично почист- ване на филтъра: ВКЛ. Контакт: ИЗКЛ.

Полуавтоматично почист- ване на филтъра: ВКЛ. Контакт: ВКЛ. Включване на уреда 171BG– 4 Само при уреди с вграден контакт:

Опасност от нараняване и повреда! Щепселът е предназначен само за ди- ректно свързване на електрически ин- струменти към прахосмукачката. Вся- ка друга употреба на щепсела е недо-

Щепсела на електрическия инстру- мент да се пъхне в прахосмукачката. Прахосмукачката се намира в режим Standby. Поставете главния прекъсвач на про- грама 2. Указание: Прахосмукачката се включва и изключва автоматично с електриче- ския инструмент. Указание: Прахосмукачката се забавя при стартиране с до 0,5 сек. и се забавя при спиране до 5 секунди. Указание: Консумираната мощност на електрическите инструменти вижте в Технически данни.

Да се отстрани извитата част на сму- кателния маркуч. Развийте свързването със скоба. Завийте гумената муфа.

Свържете гумената муфа към елек- трически инструмент. Указание: Натискането на функцията за почистване на филтъра на всеки 5-10 минути повишава експлоатационния жи- вот на патронния филтър. Указание: Включването на полуавтома- тичното почистване на филтъра е въз- можно само при включен уред. Натиснете 5 пъти бутона за полуав- томатично почистване на филтъра. При това патронният филтър се по- чиства с помощта на въздушна удар- на вълна (пулсиращ шум). Почистване Power (при много силно замърсяване на филтъра): Затворе- те всмукателната тръба респ. огъна- тата част с ръка и едновременно с това задействайте бутона на полуав- томатичното почистване на филтъра 5x. 몇 ПРЕДПАЗЛИВОСТ Да се спазват местните разпоредби за работа с отпадни води. – Смукателният канал е оборудван с

– Щом се достигне максимално допус- тимото ниво на мръсната вода в съ- да, изсмукващият поток се прекъсва. Изключете уреда от главния прекъс-

Задействайте 5 х бутона за полуав- томатично почистване на филтъра. Изключете уреда от главния прекъс-

Издърпайте щепсела. Изпразнете резервоара. Почиствайте уреда отвътре и отвън посредством изсмукване и изтриване с влажна кърпа.

Съхранявайте всмукателните тръби, изсмукващия маркуч и мрежовия ка- бел в съответствие с фигурата. Уредът да се съхранява в сухо поме- щение и да се осигури против неком- петентна употреба. 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда. Работа с електрически инструменти Полуавтоматично почистване на

Да се изпразни контейнерът за

Изключете уреда След всяка употреба Съхранение на уреда Tранспoрт 172 BG– 5 Свалете всмукателната тръба с по- довата дюза от държача. За носене хванете уреда за дръжката за носене и за всмукателната тръба. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и прео-

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Преди всички дейности по уреда той да се изключи и да се извади щепсела. Отстраняващите прах машини са пред- пазни приспособления за предотвратя- ване или отстраняване на опасности по смисъла на Федералното сдружение за информация в здравеопазването и за- щита на потребителите A1. – За поддръжка от страна на потреби- теля уреда трябва да се разглоби, да се почисти и да се поддържа, докол- кото това е възможно да се извърши без това да предизвиква опасност за персонала по поддръжката и други лица. Подходящите предпазни меро- приятия съдържат отстраняване на отровите преди разглобяването. По- грижете се за филтриране на прину- дителното отстраняване на отровите на местото, където се разглобява уреда, почистване на повърхностите при поддръжката и подходяща защи- та на персонала. – Отровите от външните части на уре- да се отстраняват по метода на из- смукване и избърсване до сухо, или се третират с уплътняващи средства, преди да се изнесат от опасната об- ласт. Всички части на уреда трябва да се разглеждат като замърсени, ко- гато се изнесат от опасната област. Трябва да бъдат предприети подхо- дящи мерки за предотвратяване на разпръскване на праха. – При провеждане на дейностите по поддръжка и поправка трябва да се изхвърлят всички замърсени пред- мети, които не са могли да бъдат по- чистени задоволително. Такива предмети трябва да се отстраняват в непропускливи торби, в съответ- ствие с валидните разпоредби за от- страняване на такива отпадъци. 몇 ПРЕДУПРЕЖДЕНИЕ Предпазните приспособления за предо- твратяване на опасности трябва да се поддържат редовно. Това означава, че минимум веднъж годишно техника- та на безопасност на тяхната функ- ция трябва да се проверява от произ- водителя или оторизирано от него ли- це, напр. херметичността

увреждания на филтъра.

Опасност от увреждане! За почиства- не не използвайте препарати за под- дръжка, съдържащи силикон. – Обичайните дейности по поддръжка- та можете да извършите и сами. – Повърхността на уреда и вътрешната страна на резервоара трябва да се почистват редовно с влажна кърпа.

Опасност поради опасен за здравето прах. При дейности по поддръжката (напр. смяна на филтър) да се носи ре- спиратор P2 или с по-високо качество и облекло за еднократна употреба.

Грижи и поддръжка 173BG– 6 Всмукателната глава да се освободи и да се свали. Всмукателната глава да се завърти на 180° и да се свали. Развийте закрепващите гайки. Свалете филтърния патрон. Отстранете използвания патронен филтър като отпадък съгласно зако- новите предписания. Поставете нов филтърен патрон. Поставете закрепващите гайки и ги

Всмукателната глава да се постави и да се блокира.

Всмукателната глава да се освободи и да се свали. Извадете нагоре филтърната тор- бичка от кече за фланеца. Сгънете затварящия шибър и затво- рете плътно филтърната торбичка от

Отстранете използваната филтърна торбичка от кече съгласно законови- те предписания. Поставете нова филтърна торбичка

Всмукателната глава да се постави и да се блокира.

Преди всички дейности по уреда той да се изключи и да се извади щепсела. Указание: Ако възникне неизправност (напр. счупване на филтъра), уредът веднага трябва да се изключи. Преди повторно пускане в действие трябва да се отстрани неизправността. Проверете контакта и предпазителя на електрозахранването. Проверете мрежовия кабел, мрежо- вия щепсел и евентуално контакта на

Да се включи уредът. – Поплавъкът запушва смукателния

Изпразнете резервоара за отпадъци. Да се отстранят запушванията от всмукателната дюза, всмукателната тръба, всмукателния маркуч или филтърния патрон. Сменете напълнената филтърна торбичка от кече. Задействайте 5 х бутона за полуав- томатично почистване на филтъра при включен уред. Да се смени филтърният патрон. Да се провери дали монтажното по- ложение на филтърния патрон е пра-

Да се смени филтърният патрон. Всмукателният маркуч не е свързан. Уведомете сервиза. Уведомете сервиза. Ако повредата не може да бъде от- странена, уреда да се провери от сер-

Смяна на филтърния патрон Смяна на филтърната торбичка

Помощ при неизправности Смукателната турбина не работи Смукателната турбина работи, но уредът не смучи Смукателната сила намалява Излизане на прах при изсмукване Полуавтоматичното почистване на филтъра не работи Полуавтоматичното почистване на филтъра не изключва Полуавтоматичното почистване на филтъра не може да се включи Служба за работа с клиенти 174 BG– 7 Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евенту- ални повреди на Вашия уред ще отстра- ним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В га- ранционен случай се обърнете към дис- трибутора или най-близкия оторизиран сервиз, като представите касовата бе-

Използвайте само оригинални аксесо- ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com. С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за тех- ническа безопасност и безвредност на Директивите на ЕC. При промени на ма- шината, които не са съгласувани с нас, настоящата декларация губи валидност. 5.967-581 Подписващите лица действат от името и като пълномощници на управителния

Chairman of the Board of Management Director Regulatory Affairs & Certification 175BG– 8 Технически данни NT 22/1 Ap L NT 22/1 Ap Te L Напрежение от мрежата V 220-240 220-240 Честота Hz 1~ 50-60 1~ 50-60 Макс. мощност W 1300 1300 Номинална мощност W 1200 1200 Съдържание на резервоара л 22 22 Ниво на пълнене на течността л 13 13 Количество въздух (макс.) м

/ч 130 130 Вакуум (макс.) kPa (mbar) 19,0 (190) 19,0 (190) Консумирана мощност на електриче- ските инструменти W -- 100-2100 Вид защита -- IPX4 IPX4 Клас защита II -- -- -- I Диаметър на всмукателния маркуч мм 35 35 Дължина на всмукателния маркуч м 1,9 1,9 Дължина x широчина x височина мм 380 x 370 x 480 380 x 370 x 480 Типично собствено тегло кг 5,7 6,1 Установени стойности съгласно EN 60335-2-69 Ниво на звука L

dB(A) 1 1 Стойност на вибрациите в областта на дланта – ръката

Ap L Част № Дължина на

Ap Te L Част № Дължина на
