РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LMO 3646 Battery Set Kärcher

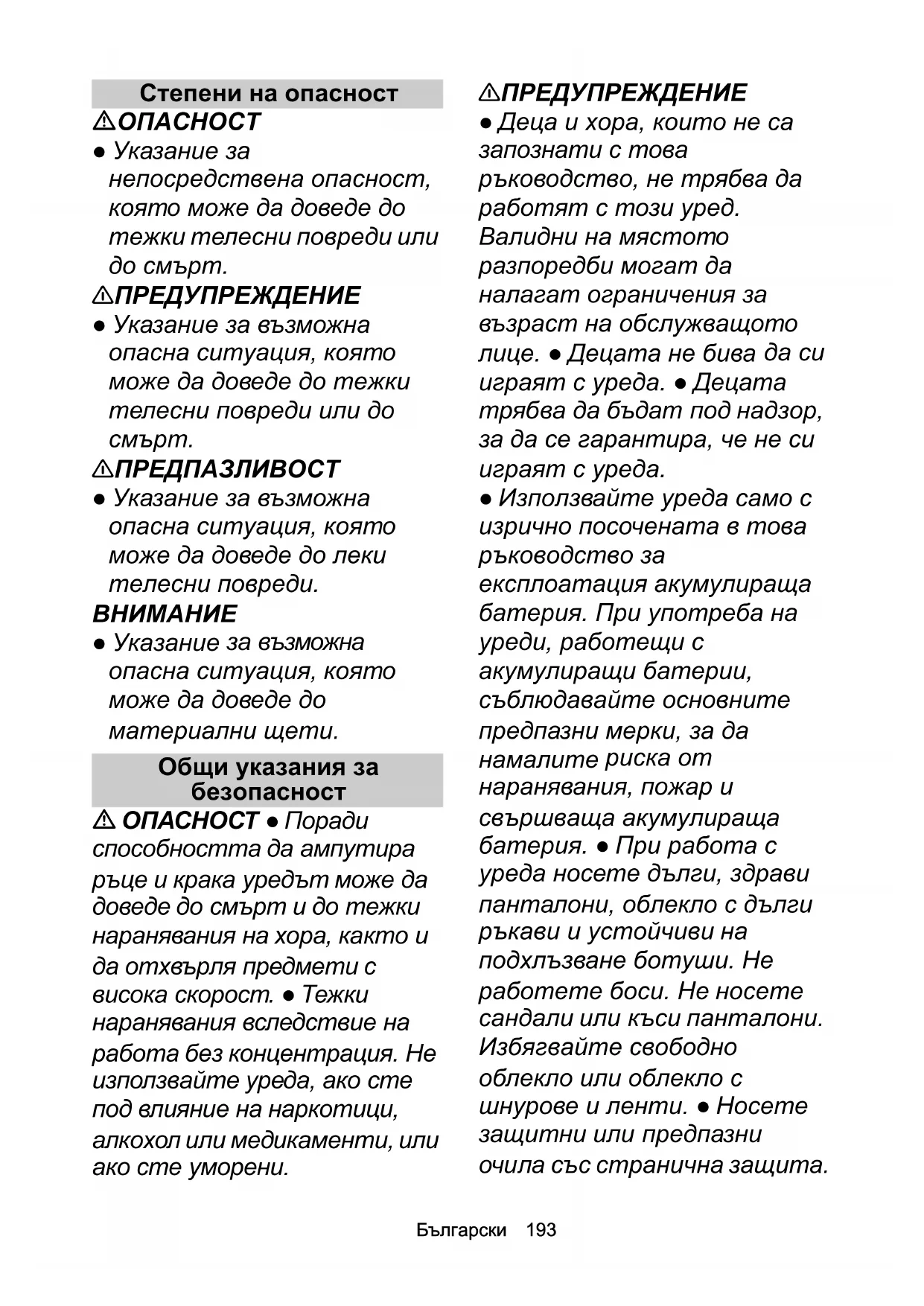

Указания за безопасност Преди първото използване на уреда прочетете тези указания за безопасност, това оригинално ръководство за експлоатация, приложените към акумулиращата батерия указания за безопасност и приложеното оригинално ръководство за експлоатация Акумулираща батерия/ Стандартно зарядно устройство. Процедирайте съответно. Запазете книжките за последващо използване или за следващия собственик. Освен указанията в ръководството за експлоатация, трябва да спазвате и общовалидните законови предписания за безопасност и избягване на

● Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или

몇 ПРЕДУПРЕЖДЕНИЕ ● Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до

몇 ПРЕДПАЗЛИВОСТ ● Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

за възможна опасна ситуация, която може да доведе до материални щети. Общи указания за безопасност ОПАСНОСТ ● Поради способността да ампутира ръце и крака уредът може да доведе до смърт и до тежки наранявания на хора, както и да отхвърля предмети с висока скорост. ● Тежки наранявания вследствие на работа без концентрация. Не използвайте уреда, ако сте под влияние на наркотици, алкохол или медикаменти, или ако сте уморени. 몇 ПРЕДУПРЕЖДЕНИЕ ● Деца и хора, които не са запознати с това ръководство, не трябва да работят с този уред. Валидни на мястото разпоредби могат да налагат ограничения за възраст на обслужващото лице. ● Децата не бива

играят с уреда. ● Децата трябва да бъдат под надзор, за да се гарантира, че не си играят с уреда. ● Използвайте уреда само с изрично посочената в това ръководство за експлоатация акумулираща батерия. При употреба на уреди, работещи с акумулиращи батерии, съблюдавайте основните предпазни мерки, за да

наранявания, пожар и свършваща акумулираща батерия. ● При работа с уреда носете дълги, здрави панталони, облекло с дълги ръкави и устойчиви на подхлъзване ботуши. Не работете боси. Не носете сандали или къси панталони. Избягвайте свободно облекло или облекло с шнурове и ленти. ● Носете защитни или предпазни очила със странична защита.194 Български ● Винаги направлявайте уреда напречно по продължение на склон. Опасност от тежки наранявания, ако при работата направлявате уреда нагоре и надолу по склонове. ● При работа с уреда не тичайте, а ходете. Осигурете си стабилно, устойчиво положение и пазете равновесие, особено при работа по склонове. ● Опасност от злополука поради подхлъзване

използвайте уреда по ръба на склонове, изкопи, на прекалено големи възвишения или откоси. 몇 ПРЕДПАЗЛИВОСТ ● Запознайте се с обслужващите елементи и правилната употреба на

ОПАСНОСТ ● Тежки наранявания при отхвърляне на предмети с висока скорост от режещия нож или при оплитане на тел или шнур в режещия инструмент. Преди употреба проверете основно работната зона за наличие на предмети като камъни, пръчки, метал, тел, кости или играчки и ги премахнете. ● Никога не използвайте уреда, ако в радиус от 15 m има хора, особено деца, или животни, тъй като има опасност режещият нож да отхвърли предмети с висока скорост. ● Опасност

експлозия. Уредът генерира искри, които могат да възпламенят прах, газ или пари. Не работете с уреда в експлозивна среда, в която има запалими течности, газове или прахове. ● Тежки злополуки с деца. Децата могат да бъдат заинтересовани от уреда и дейността. Наблюдавайте децата, тъй като не е задължително те

там, където сте ги видели за последен път. 몇 ПРЕДУПРЕЖДЕНИЕ ● Не работете с уреда по мокра трева или при дъжд. ● Не използвайте уреда при опасност от мълнии. ● Косете винаги на дневна светлина или на добро изкуствено осветление. ● Дръжте децата далече от зоната на косене и под надзора на възрастен, който не е обслужващото лице; бъдете бдителни и изключвайте уреда, когато в зоната на косене навлезе дете.Български 195 ● Бъдете внимателни, когато се приближавате към слепи ъгли, храсти, дървета или обекти, които могат да възпрепятстват Вашата

● Обслужващото лице на уреда е отговорно за злополуки с други хора или с тяхно имущество. Безопасна експлоатация ОПАСНОСТ ● Преди всяка употреба на уреда се уверявайте, че ножът, болтовете на ножа и модулът на ножа не са нито износени, нито повредени. ●  Никога не блокирайте прекъсвача за вкл./изкл. в положение ВКЛ., това е изключително опасно. ● Дърпайте уреда назад само ако това е абсолютно необходимо. Ако трябва да издърпате уреда от стена или препятствие, тогава първо погледнете надолу, за да избегнете препъване или преминаване на уреда през краката Ви. ● Опасност от контакт с открития нож или удар от отхвърлени с висока скорост предмети. Не накланяйте уреда, когато стартирате двигателя или докато двигателят работи. Ако съществува абсолютна необходимост от накланяне, напр. за да се улесни стартирането, можете да повдигнете предната част на уреда с 5cm. За целта внимателно натиснете ръкохватката надолу. Трябва да приведете уреда в нормалната работна позиция (което означава всичките четири колела да стоят на основата), преди да започнете косенето. ● Ножове, които влизат в контакт с провеждащ ток кабел, могат да генерират ток по открити метални части на уреда и да причинят електрически удар. 몇 ПРЕДУПРЕЖДЕНИЕ ● Ножовете на уреда са остри. Носете здрави защитни ръкавици и работете внимателно, когато монтирате, сменяте, почиствате или проверявате положението на винтовете. ● Сменяйте износените или повредени части в комплект, за да запазите баланса. ● Уверявайте се, че уредът е в безопасно състояние, като периодично проверявате дали болтовете, гайките и винтовете са здраво затегнати. ● Преди да пуснете уреда в експлоатация, сменяйте износените или повредени части.196 Български ● Никога не работете с уреда, ако прекъсвачът за вкл./изкл. на ръкохватката не включва и изключва правилно. ● Не задействайте уреда със сила. ● Изключете двигателя, за да спрете ножовете, когато транспортирате уреда към или извън зоната на косене, или накланяте уреда при преминаване по настилка, различна от трева.

ножа, преди да преминете по площи с чакълена настилка. ● Никога не използвайте уреда с дефектни предпазни приспособления или без такива, като напр. отбивачи и/или коша за събиране на трева. ● Не дръжте ръцете или краката си близо до или под въртящи се части. Включвайте двигателя в съответствие с инструкцията. ● Никога не вдигайте или носете уреда с работещ двигател. ● Неравният терен е свързан с повишена опасност от подхлъзване и злополука. Избягвайте дупки, бразди, неравности, камъни или други закрити обекти. ● Стартирайте уреда само когато се намирате в безопасната зона зад ръкохватката. Всичките четири колела стоят на основата. Шахтата за изхвърляне на тревата не е открита, а защитена от коша за събиране на трева или от капака на отвора за изхвърляне. Ръцете и краката на всички хора са далеч от режещия корпус. ● Изключете двигателя и извадете защитния ключ. Уверявайте се, че всички подвижни части са напълно

Винаги, когато оставяте уреда зад себе си без надзор, включително при изхвърлянето на окосената трева. Преди да отстраните блокиращ предмет или да почистите отвора за изхвърляне. Преди да проверявате, почиствате или работите

След като сте ударили чуждо тяло. Преди да стартирате уреда отново, първо го проверете за повреди и го ремонтирайте. Преди да свалите коша за събиране на трева или да отворите капака на отвора за изхвърляне на трева.Български 197 Ако уредът започне да вибрира необичайно. Незабавно проверете

몇 ПРЕДПАЗЛИВОСТ ● Редовно проверявайте коша за събиране на трева за износване и захабяване. ВНИМАНИЕ ● Уверявайте се, че контролният кабел на двигателя никога не се прищипва или поврежда по друг начин при монтажа или сгъването на ръкохватката. Остатъчни рискове 몇 ПРЕДУПРЕЖДЕНИЕ ● Дори когато уредът се използва, както е предписано, продължават да съществуват определени остатъчни рискове. При използването на уреда могат да възникнат следните

Вибрацията може да причини наранявания. За всяка работа използвайте правилния инструмент, използвайте предвидените ръкохватки и ограничавайте работното време и излагането на

Шумът може да причини увреждания на слуха. Носете защита за слуха и ограничавайте натоварването. Наранявания поради контакт с ножовете. Наранявания поради отхвърлени с висока скорост предмети. Намаляване на риска 몇 ПРЕДПАЗЛИВОСТ ● По-дългото време на използване на уреда може да доведе до нарушения в кръвообращението в

причинени от вибрациите. Общовалидно време на използване не може да се установи, тъй като това зависи от множество фактори, които оказват

Персоналните проблеми с кръвообращението (честа поява на усещане за студ и изтръпване на пръстите на

Ниска температура на околната среда. Носете топли ръкавици за защита

кръвообращение поради здраво хващане.198 Български Непрекъснатата работа е по-вредна от работата, прекъсвана от почивки. При редовно, дълготрайно използване на уреда и при повторна поява на симптоми, като напр. изтръпване и усещане за студ в пръстите на ръцете, трябва да потърсите лекар. Употреба по предназначение

Употреба не по предназначение Опасност за живота поради порезни наранявания Използвайте уреда само по предназначение. Използвайте акумулаторната косачка за тревни площи само в частно домакинство. Уредът е предназначен само за употреба на

Уредът е предназначен за косене на домашни градински тревни площи. Уредът е предвиден за бутане с ръка или да се използва с функцията Power Assist. Уредът не трябва да се тегли. Не се допуска возенето върху уреда. Всяка друга употреба е недопустима. За повреди при използване не по предназначение отговорността се носи от потребителя. Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци. Указания за съставни вещества (REACH) Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH Аксесоари и резервни части Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com. Обхват на доставка Обхватът на доставката на уреда е изобразен върху опаковката. При разопаковане проверете съдържането за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор. Предпазни устройства Символи върху уреда Защита от претоварване Уредът е оборудван със защита от претоварване. Ако се установи претоварване, уредът се изключва автоматично. Описание на уреда В това упътване за работа е описано максималното оборудване. В комплекта на доставката има разлики в зависимост от модела (вижте опаковката). Вижте изображенията на страницата с графики. Фигура A 1 Предно колело2 Лост за регулиране на височината на косене3 Капак за акумулиращата батерия4 Типова табелка5 Деблокиращ механизъм на акумулиращата 6 Телескопична ръкохватка7 Индикация за нивото на напълване на коша за събиране на трева Следвайте предупрежденията и указанията за безопасност. Преди да използвате продукта, прочетете и разберете всички инструкции. Внимавайте за отхвърлени с висока скорост или летящи обекти. Дръжте всички наблюдатели, особено деца и домашни любимци, на минимално разстояние 15 m от работната зона. Внимавайте за остри ножове. Остриетата продължават да се въртят, след като двигателят е изключен. Преди поддръжка изваждайте защитния

При работата носете подходяща защита за очите и слуха. Не работете по стръмни склонове. Не излагайте уреда на дъжд и влага.Български 199 8 Ръчка Push Assist 9 Бутон за старт 10 Прекъсвач ВКЛ./ИЗКЛ. 11 Контролен кабел на двигателя 12 Блокировка на ръкохватката 13 Кош за събиране на трева 14 Механизъм за бързо заключване 15 Задно колело 16 Клин за мулчиране 17 *Зарядно устройство 18 *Акумулираща батерия 19 Защитен ключ *опционално Акумулираща батерия Уредът може да работи с една 36V Kärcher Battery Power акумулираща батерия. Пускане в експлоатация Настройка на ръкохватката

1. Спуснете телескопичната ръкохватка, докато се

чуе фиксирането. Фигура B

2. Освободете блокировките на ръкохватката.

3. Изтеглете напълно телескопичната ръкохватка.

4. Фиксирайте блокировките на ръкохватката.

Уредът функционира само ако телескопичната ръкохватка е изцяло изтеглена и блокировките на ръкохватката са

5. При необходимост настройте ъгъла на наклон на

ръкохватката. a Развийте двата механизма за бързо заключване. Фигура D b Изберете ъгъла на наклон. c Фиксирайте механизмите за бързо заключване. Монтиране на клина за мулчиране Клинът за мулчиране се използва, когато окосената трева трябва да остане върху тревната площ.

1. Отворете капака на шахтата за изхвърляне.

2. Пъхнете клина за мулчиране в шахтата за

3. Затворете капака на шахтата за изхвърляне.

Монтиране на коша за събиране на трева Кошът за събиране на трева се използва, когато окосената трева трябва да се събира, за да бъде изхвърлена.

1. Отворете капака на шахтата за изхвърляне.

2. Извадете клина за мулчиране.

3. Монтирайте коша за събиране на трева на

шахтата за изхвърляне. Внимавайте капакът на шахтата за изхвърляне да блокира коша за събиране на трева. Фигура G Монтиране на акумулиращата батерия

1. Отворете капака за акумулиращата батерия.

2. Поставете акумулиращата батерия в гнездото на

3. Пъхнете защитния ключ.

4. Затворете капака за акумулиращата батерия.

Следете капакът за акумулиращата батерия да се фиксира. Експлоатация Общи указания за боравене с косачката за тревни площи Времето на работа на акумулиращата батерия зависи от множество фактори: от състоянието, дължината и плътността на

от настроената височина на косене Максимална мощност на единица площ, в зависимост от характеристиките на тревата, с акумулираща батерия 5 Ah: прибл. 650 m

Резултатът от косенето може да се оптимизира, както следва: Косене на максимално една трета от височината на тревата. При косене на висока трева намалявайте скоростта, с която уредът се бута.

Не косете мокра трева. Мократа трева полепва по долната част на косачката за тревни площи и възпрепятства правилното събиране в коша за събиране на трева или изхвърлянето на окосения

Косене на тревни площи 몇 ПРЕДУПРЕЖДЕНИЕ Повдигане или накланяне на косачката за тревни площи по време на работа Порезни наранявания Ножът на акумулаторната косачка за тревни площи се върти приблизително успоредно на основата, над която се движи. Следете всичките четири колела при косенето да допират

1. Монтирайте коша за събиране на трева или

клина за мулчиране (вж. глава Пускане в експлоатация).

2. С лоста за регулиране на височината на косене

настройте височината на косене. Фигура I Височината на косене се определя според състоянието, дължината и плътността на тревата (вж. глава Общи указания за боравене с косачката за тревни площи). Фигура J

3. Натиснете бутона за старт и прекъсвача ВКЛ./

Фигура K Уредът стартира.

4. Отпуснете бутона за старт и оставете

прекъсвача ВКЛ./ИЗКЛ. натиснат. При употреба на коша за събиране на трева го изпразвайте редовно, тъй като в противен случай шахтата за изхвърляне може да се запуши от окосена трева (вж. глава Изпразване на коша за събиране на трева).200 Български Функция Push Assist Функцията Push Assist активира функцията за самостоятелен ход на уреда.

Използвайте функцията Push Assist само върху равна повърхност. По склонове или неравен терен трябва да бутате уреда, тъй като тук е възможно колелата да започнат да се плъзгат. Прекъсвачът ВКЛ./ИЗКЛ. е натиснат.

1. Натиснете ръчката Push Assist.

Фигура L Функцията Push Assist се активира. Уредът се движи напред, без да се налага обслужващото лице да го бута.

2. Отпуснете ръчката Push Assist.

Фигура M Функцията Push Assist се деактивира. Уредът продължава да коси, но трябва да бъде бутан от обслужващото лице. Окосяване на зона на ръбове С уреда може да се окосява и зоната на ръбове, напр. покрай стена.

1. Бутайте косачката за тревни площи плътно

покрай стената. Фигура N Страничната тяга осигурява притеглянето на тревата в зоната на косене. Фигура O Приключване на работата

1. Отпуснете прекъсвача ВКЛ./ИЗКЛ.

Фигура P Двигателят спира. Изваждане на акумулиращата батерия

1. Отворете капака за акумулиращата батерия.

2. Извадете защитния ключ.

3. Натиснете деблокиращия механизъм на

акумулиращата батерия.

4. Извадете акумулиращата батерия.

5. Затворете капака за акумулиращата батерия.

Изпразване на коша за събиране на трева Ако кошът за събиране на трева е пълен, капачето на индикацията за ниво на напълване на коша за събиране на трева се затваря. В такъв случай изпразнете коша за събиране на трева.

1. Вдигнете капака на шахтата за изхвърляне.

2. Свалете коша за събиране на трева.

При свалянето на коша за събиране на трева внимавайте контролният кабел на двигателя да остане в държача на кабела.

3. Изпразнете коша за събиране на трева.

Порезни наранявания Бъдете внимателни, когато накланяте или повдигате уреда. Дръжте всички части на тялото далече от ножа.

1. Изключете уреда (вж. глава Приключване на

2. Уверете се, че ножът не се върти повече.

3. Оставете уреда да се охлади.

4. Извадете защитния ключ (вж. глава Изваждане

на акумулиращата батерия).

5. Извадете акумулиращата батерия.

6. При транспортиране в превозни средства

осигурявайте уреда срещу изплъзване и преобръщане.

Преди всяко съхранение почиствайте уреда (вж. глава Почистване на уреда).

1. Извадете защитния ключ.

2. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

3. Освободете блокировките на ръкохватката.

4. Приберете напълно телескопичната ръкохватка.

5. Фиксирайте блокировките на ръкохватката.

6. Развийте механизма за бързо заключване и

сгънете ръкохватката. Фигура T

7. Поставете коша за събиране на трева върху

ръкохватката и уреда. Фигура U

8. Съхранявайте уреда на сухо и добре

проветрявано място. Дръжте далече от предизвикващи корозия вещества като химикали за градинска употреба и размразяващи соли. Не съхранявайте уреда на открито. Грижа и поддръжка 몇 ПРЕДУПРЕЖДЕНИЕ

Порезни наранявания Бъдете внимателни, когато накланяте или повдигате уреда. Дръжте всички части на тялото далече от ножа. Почистване на уреда

1. Извадете защитния ключ.

2. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

3. След всяко използване почиствайте

повърхността на уреда с мек, сух парцал или с

Фигура V Преди продължително съхранение почиствайте

5. Почистете ножа и долната част на уреда с четка.

Фигура X Отстраняване на блокиращи предмети 몇 ПРЕДУПРЕЖДЕНИЕ Отстраняване на блокиращи предмети Порезни наранявания поради остър нож или предмети с остри краища Носете защитни ръкавици, когато проверявате или отстранявате блокиращ предмет.

1. Изключете уреда и изчакайте, докато ножът

достигне пълно състояние на покой.

2. Извадете защитния ключ.

3. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

4. Свалете коша за събиране на трева и проверете

за наличие на блокиращи предмети. Отстранете евентуално налични блокиращи предмети.

5. Проверете шахтата за изхвърляне за наличие на

блокиращи предмети. Отстранете евентуално налични блокиращи предмети.Български 201

6. Наклонете уреда настрани.

7. Проверете долната част на уреда и ножа за

наличие на блокиращи предмети. Отстранявайте блокиращи предмети внимателно, тъй като ножът може да се задвижи по време на процеса. Смяна на ножа

1. Извадете защитния ключ.

2. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

3. Почистете долната част на уреда (вж. глава

Почистване на уреда).

5. Свалете ножа и го изхвърлете.

6. Поставете новия нож в държача.

Фигура AB Помощ при повреди Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервиз. Уредът се изключва Защитата от претоварване на уреда се е задействала.

1. Отпуснете прекъсвача ВКЛ./ИЗКЛ.

2. Натиснете бутона за старт и прекъсвача ВКЛ./

Защитата от прегряване на акумулиращата батерия се е задействала.

1. Изчакайте, докато температурата на

акумулиращата батерия влезе в рамките на нормалния диапазон.

2. Ако уредът не може да се включи, заредете

акумулиращата батерия. Технически данни Запазваме си правото на технически промени.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Декларация за съответствие на

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята

Ниво на звукова мощност dB(A) Измерено: 88,9 Гарантирано: 92 Име и адрес на нотифицирания орган Société Nationale de Certification et d’Homologation 2a. Kalchesbruck L-1852 Luxembourg Идент. № 0499 Подписващите лица действат от името и като пълномощници на управителния орган. Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Виненден, 2018/11/01 Данни за мощността на уреда Номинално напрежение V 36 Ширина на косене cm 46 Височина на косене mm 20-70 Обем на коша за събиране на

l55 Обороти на празен ход /min 2800 ± 10% Установени стойности съгласно EN 60335-2-77 Ниво на звуково налягане L

dB(A) 2,5 Ниво на звукова мощност L

dB(A) 92 Стойност на вибрацията ръка- рамо, дясна ръкохватка m/s

0,3 Стойност на вибрацията ръка- рамо, лява ръкохватка m/s

1,5 Размери и тегла Дължина x широчина x

Тегло (без акумулираща
