K3 Power Control Home - високонапорен почистващ уред Kärcher - Безплатно ръководство за потребителя

Тип продукт	Почистващ апарат под високо налягане
Марка	Kärcher
Модел	K3 Power Control Home
Размери (Д × Ш × В)	297 × 280 × 677 мм
Тегло	5,4 кг
Захранване	Мрежа 230 V, 6 A, 50-60 Hz
Работно налягане	8 MPa (80 bar)
Макс. допустимо налягане	12 MPa (120 bar)
Дебит на вода	5,5 л/мин (макс. 6,3 л/мин)
Дебит на препарат	0,3 л/мин
Нива на налягане	HARD, MEDIUM, SOFT, MIX
Включени дюзи	Дюза Rotabuse Power Control (HARD) и дюза Power Control Vario Power (HARD / MEDIUM / SOFT / MIX)
Пистолет	Пистолет за високо налягане Power Control с вграден дисплей за налягане
Функция Auto-Stop	Да
Предпазен блокиращ механизъм	Да (на пистолета за високо налягане)
Защита от замръзване	Да (изпразнете напълно преди съхранение)
Водоснабдяване	Връзка към водопровод, макс. налягане 1,2 MPa, макс. температура 40°C
Препоръчителен воден филтър	Да (аксесоар Kärcher реф. 4.730-059)
Контейнер за препарат	Вграден, капацитет не е посочен
Ниво на шум	Налягане: 74 dB(A) / Мощност: 90 dB(A)
Степен на защита	IPX5
Клас на електрическа защита	II
Гаранция	Съгласно условията на страната (вижте инструкциите)
Мобилно приложение	KÄRCHER Home & Garden App

Често задавани въпроси - K3 Power Control Home Kärcher

Как да използвам препарата с K3 Power Control Home?

Използвайте дюзата Power Control Vario Power и я завъртете на позиция MIX, докато се покаже 'MIX'. Напълнете контейнера за препарат, затворете го и го включете. Напръскайте препарата върху суха повърхност, оставете да действа без да изсъхне, след това изплакнете със струя под високо налягане. След употреба изплакнете уреда с чиста вода за 30 секунди.

Какво да направя, ако уредът не създава налягане?

Първо проверете дали водният кран е напълно отворен и дебитът е достатъчен. Почистете ситото във водния съединител с плоски клещи. Отстранете въздуха: включете уреда без дюза, задействайте пистолета, докато водата изтече без мехурчета, след това поставете отново дюзата.

Как да почистя филтъра за подаване на вода?

Изключете уреда. Свалете съединителя на водния вход, извадете ситото с плоски клещи, изплакнете го с течаща вода и го поставете обратно. Проверете за повреди, преди да го монтирате отново.

Как да прибера уреда след употреба?

Освободете лоста, затворете водния кран, задействайте пистолета за 30 секунди, за да освободите налягането, заключете лоста, изключете захранването и го изключете от контакта. Разделете маркуча и дюзата, съхранявайте маркуча и кабела на куките на уреда.

Мога ли да използвам стандартен градински маркуч?

Да, използвайте подсилен градински маркуч с диаметър най-малко 1/2 инча (13 мм) и минимална дължина 7,5 м. Свържете го към водния вход на уреда. Не използвайте бърз съединител с Aquastop на уреда, но можете да го поставите на крана.

Как да сменя дюзата?

За да свалите дюзата, завъртете я на 90° и я издърпайте. За да поставите нова, вкарайте я в пистолета за високо налягане и я завъртете на 90°, докато щракне. Уверете се, че е добре фиксирана.

Защо уредът не стартира?

Проверете дали главният превключвател е на 'I/ON' и щепселът е включен. Натиснете лоста на пистолета, за да стартирате. Ако не стане нищо, проверете предпазителя (10 A бавен) и състоянието на захранващия кабел. Вижте главата за отстраняване на неизправности в инструкциите.

Как да защитя уреда от замръзване?

Изпразнете напълно уреда: спрете водоснабдяването, отстранете маркуча за високо налягане, включете уреда на 'I/ON' и изчакайте най-много 1 минута, докато водата спре да излиза. Съхранявайте уреда и аксесоарите му на място, защитено от замръзване.

Какво е максималното налягане?

Работното налягане е 8 MPa (80 bar). Максималното допустимо налягане е 12 MPa (120 bar). Не превишавайте тази граница.

Къде да намеря резервни части?

Използвайте изключително оригинални аксесоари и резервни части на Kärcher. Посетете сайта www.kaercher.com или се свържете с оторизиран дистрибутор. Инструкциите препоръчват също приложението KÄRCHER Home & Garden за връзка с отдела за следпродажбено обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K3 Power Control Home Kärcher

Защита на околната среда 111

Употреба по предназначение 111

Аксесоари и резервни части.... 111

Предпазни устройства 111

Символи върху уреда.... 112

Монтаж 112

Грижа и поддръжка.... 114

Помощ при повреди 114

Гаранция 115

Технически данни 115

Декларация за съответствие на ЕС 115

Общи указания

Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и

приложените указания за безопасност.

Процедирайте съответно.

Запазете двете книжки за последващо използване

или за следващия собственик.

Приложението KÄRCHER Home & Garden съдържа:

- информация за монтажа и пускането в експлоатация

- информация за областите на приложение

• съвети и способи

● FAQ с подробна помощ при повреди

● връзка със сервизния център на KÄRCHER

Приложението можете да изтеглите оттук:

Търговска марка

• Google Play™ и Android™ са марки или регистрирани търговски марки на Google Inc.
• Apple® и App Store® са марки или регистрирани търговски марки на Apple Inc.

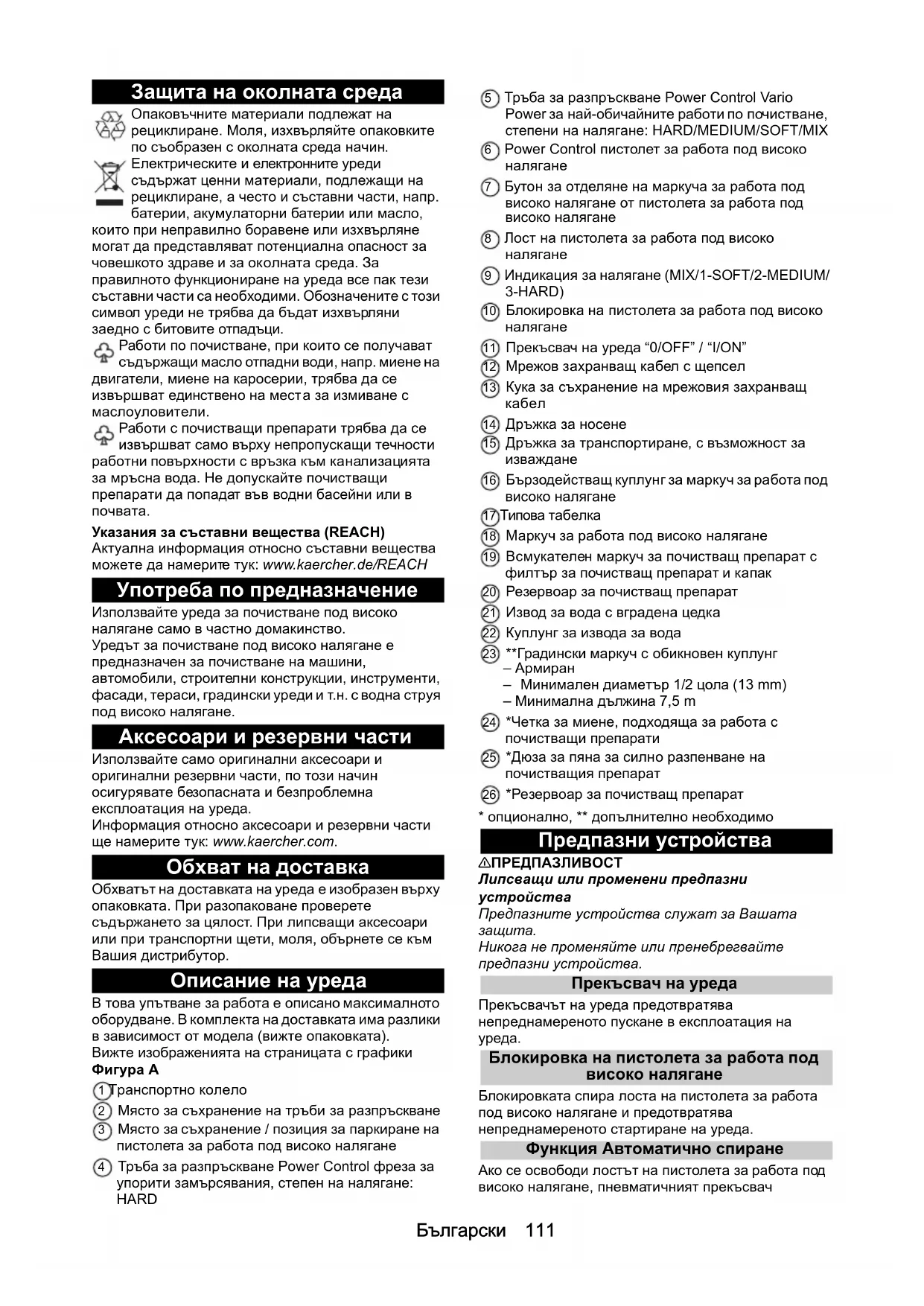

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Работи по почистване, при които се получават съдържащи масло отпадни води, напр. миене на

двигатели, миене на каросерии, трябва да се извършват единствено на места за измиване с маслоуловители.

Работи с почистващи препарати трябва да се извършват само върху непропускащи течности отни повърхности с връзка към канализацията мръсна вода. Не допускайте почистващи парати да попадат във водни басейни или в вата.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.de/REACH

Употреба по предназначение

Използвайте уреда за почистване под високо налягане само в частно домакинство.

Уредът за почистване под високо налягане е предназначен за почистване на машини, автомобили, строителни конструкции, инструменти, фасади, тераси, градински уреди и т.н. с водна струя под високо налягане.

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Обхват на доставка

Обхватът на доставката на уреда е изобразен върху опаковката. При разопаковане проверете съдържането за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Описание на уреда

В това упътване за работа е описано максимальното оборудване. В комплекта на доставката има разлики в зависимост от модела (вижте опаковката).

Вижте изображенията на страницата с графики Фигура А

①Транспортно колело

② Място за съхранение на тръби за разпръскване

③ Място за съхранение / позиция за паркиране на пистолета за работа под високо налягане

④ Тръба за разпръскване Power Control фреза за упорити замърсявания, степен на налягане: HARD

⑤ Тръба за разпръскване Power Control Vario Power за най-обичайните работи по почистване, степени на налягане: HARD/MEDIUM/SOFT/MIX

⑥ Power Control пистолет за работа под високо налягане

⑦ Бутон за отделяне на маркуча за работа под високо налягане от пистолета за работа под високо налягане

⑧ Лост на пистолета за работа под високо налягане

⑨ Индикация за налягане (MIX/1-SOFT/2-MEDIUM/3-HARD)

⑪ Прекъсвач на уреда "0/OFF" / "I/ON"

⑫ Мрежов захранващ кабел с щепсел

⑬ Кука за съхранение на мрежовия захранващ кабел

⑭ Дръжка за носене

⑮ Дръжка за транспортиране, с възможност за изваждане

⑯ Бързодействащ куплунг за маркуч за работа под високо налягане

17 Типова табелка

⑲ Всмукателен маркуч за почистващ препарат с филтър за почистващ препарат и капак

20 Резервоар за почистващ препарат

23 **Градински маркуч с обикновен куплунг – Армиран

- Минимален диаметър 1/2 цола (13 mm)

– Минимална дължина 7,5 m

24 *Четка за миене, подходяща за работа с почистващи препарати

25 *Дюза за пяна за силно разпенване на почистващия препарат

26 *Резервоар за почистващ препарат

* опционално, ** допълнително необходимо

Предпазни устройства

⚠ПРЕДПАЗЛИВОСТ

Липсващи или променени предпазни устройства

Предпазните устройства служат за Вашата защита.

Прекъсвачът на уреда предотвратява

непреднамереното пускане в експлоатация на уреда.

Блокировката спира лоста на пистолета за работа под високо налягане и предотвратява непреднамереното стартиране на уреда.

Ако се освободи лостът на пистолета за работа под високо налягане, пневматичният прекъсвач

изключва помпата и струята под високо налягане спира. Щом лостът се натисне, помпата се включва отново.

Символи върху уреда

Не насочвайте струята под високо налягане към хора, животни, активно електрическо оборудване или към самия уред. Пазете уреда от замръзване.

Уредът не трябва да се свързва директно към обществената мрежа за питейна вода

Монтаж

Вижте изображенията на страницата с графики.

Преди пускането в експлоатация монтирайте отделните приложени части към уреда.

Монтиране на колелата

1. Закрепете колелата на уреда и ги фиксирайте. Фигура В

Монтиране на дръжките

1. Поставете дръжката за транспортиране.

2. Поставете дръжката за носене.

Фигура С

Затваряне на резервоара за почистващ препарат

1. Затворете резервоара за почистващ препарат с капака.

Фигура D

Монтиране на куплунг за извода за вода

1. Поставете уреда на равна повърхност.

2. Пъхнете маркуча за работа под високо налягане в бързодействащия куплунг, докато се чуе фиксирането му.

Фигура F

1. Пъхнете маркуча за работа под високо налягане в пистолета за работа под високо налягане, докато се чуе фиксирането му.

Указание

Следете за правилното центриране на нипела.

Фигура G

1. Проверете сигурните връзки, като дръпнете маркуча за работа под високо налягане.

2. Включете щепсела в контакт.

Захранване с вода

Присъединителни стойности - вж. типовата табелка или глава Технически данни.

Спазвайте предписанията на водоснабдителното предприятие.

ВНИМАНИЕ

Повреди поради замърсена вода

Замърсяванията във водата могат да повредят помпата и принадлежностите.

За защита KÄRCHER препоръчва употребата на водния филтър KÄRCHER (специална принадлежност, каталожен номер 4.730-059).

Свързване към водопровода

ВНИМАНИЕ

Куплунг на маркуча с Aquastor на извода за вода на уреда

Повреда на помпата

Никога не използвайте куплунг на маркуч с Aquastop на извода за вода на уреда.

Можете да използвате куплунг Aquastop на крана за вода.

1. Поставете градинския маркуч на куплунга за извода за вода.

2. Свържете градинския маркуч към водопровода.

3. О творете напълно крана за водата.

Фигура Н

Експлоатация

ВНИМАНИЕ

Работа на сухо на помпата

Повреда на уреда

Ако в рамките на 2 минути уредът не постига налягане, изключете уреда и процедирайте съгласно указанията, дадени в глава Помощ при повреди.

Система Power Control

По време на работата с тръба за разпръскване Power Control индикацията за налягане на пистолета за работа под високо налягане показва настроената в момента степен на налягане.

Указание

Чувствителността на материалите може да се различава значително в зависимост от възрастта и състоянието. Затова препоръките не са задължителни.

Указание

Индикацията за налягане не е показателна при работа с уреди за почистване на повърхности и други принадлежности.

Показание	Степен на налягане	Препоръчва се напр. за
	HARD	каменни тераси от павета или миещ се бетон, асфалт, метални повърхности, градински принадлежности (ръчна количка, лопати и т. н.)
	MEDIUM лек	автомобил/мотоциклет, тухлени повърхности, стени с мазилка, пластмасова мебел
	SOFT	дървени повърхности, велосипед, пясъчни повърхности, ратанова мебел
	MIX Работа с	почистващи препарати

Повреда на лакирани или чувствителни повърхности

Повърхностите се повреждат при твърде малко разстояние на струята или поради избор на неподходяща тръба за разпръскване.

При почистване на лакирани повърхности спазвайте минимално разстояние 30 ст на струята.

Не почиствайте автомобилни гуми, лак или чувствителни повърхности като дърво с фрезата за замърсявания.

1. Пъхнете тръба за разпръскване в пистолета за работа под високо налягане и я фиксирайте със завъртане на 90°.

Фигура I

1. Включете уреда ("I/ON").
2. Деблокирайте лоста на пистолета за работа под високо налягане.
3. Натиснете лоста на пистолета за работа под високо налягане. Уредът се включва.
4. Завъртете тръбата за разпръскване Power Control Vario Power, докато на индикацията за налягане се покаже необходимата степен на налягане.

Работа с четка за миене

ВНИМАНИЕ

Повреди на лака

Повреда на повърхности поради замърсена четка за миене

Уверете се, че четката за миене е чиста от частици мръсотия или други частици, преди да я използвате.

Указание

При употреба на четки за миене уредът работи с ниско налягане. Затова могат да се добавят почистващи препарати.

1. Пъхнете четката за миене в пистолета за работа под високо налягане и я фиксирайте със завъртане на 90°.

Работа с почистващи препарати

⚠️ ОПАСНОСТ

Несъблюдаване на информационния лист за безопасност

Сериозни увреждания на здравето поради неправилна употреба на почистващия препарат Спазвайте информационния лист за безопасност, предоставен от производителя на почистващите препарати, особено указанията за лично защитно оборудване.

Указание

Почистващият препарат може да се добавя само при ниско налягане.

Указание

Почистващите препарати на KÄRCHER гарантират безпроблемна работа. Моля, консултирайте се или поискайте нашия каталог или нашите информационни листове за почистващи препарати.

1. Налейте разтвор на почистващ препарат в резервоара за почистващ препарат. При това съблюдавайте информацията за дозиране, посочена върху опаковката на почистващите препарати.

Фигура J

1. Затворете резервоара за почистващ препарат с капака.

Фигура D

1. Фиксирайте резервоара за почистващ препарат в уреда.

2. Използвайте тръбата за разпръскване Vario Power.

3. Завъртете тръбата за разпръскване в посока "MIX", докато на пистолета за работа под високо налягане се покаже "MIX".

По време на работата разтворът на почистващ препарат се смесва с водната струя.

1. Използвайте дюзата за пяна по избор.

а Свържете дюзата за пяна с бутилката с почистващ препарат.

Фигура К

b Пъхнете дюзата за пяна в пистолета за работа под високо налягане и я фиксирайте със завъртане на 90°.

Препоръчани методи за почистване

1. Напръскайте икономично почиствация препарат върху сухата повърхност и оставете да подейства (не изсушавайте).
2. Отмийте разтворената мръсотия със струята под високо налягане.

След работа с почистващи препарати

Прекъсване на работата

1. Пуснете лоста на пистолета за работа под високо налягане.

Щом лостът се отпусне, уредът се изключва.
Високото налягане в системата се запазва.

1. Поставете пистолета за работа под високо налягане с тръбата за разпръскване в позиция за паркиране.
2. При прекъсвания на работата за повече от 5 минути изключете уреда "0/OFF".

Приключване на работата

⚠ПРЕДПАЗЛИВОСТ

Налягане в системата

Наранявания поради неконтролирано изтичаща под високо налягане вода
Отделяйте маркуча за работа под високо налягане от пистолета за работа под високо налягане или от уреда само ако в системата няма налягане.

1. Пуснете лоста на пистолета за работа под високо налягане.
2. Затворете крана за водата.
3. Натиснете лоста на пистолета за работа под високо налягане за 30 секунди.

Все още наличното в системата налягане се освобождава.

1. Пуснете лоста на пистолета за работа под високо налягане.
2. Блокирайте лоста на пистолета за работа под високо налягане.
3. Отделете уреда от захранването с вода.
4. Изключете уреда "0/OFF".
5. Извадете мрежовия щепсел от контакта.

Транспортиране

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортиране съблюдавайте теглото на уреда.

Носене на уреда

1. Повдигайте и носете уреда за дръжката за носене.

Теглене на уреда

1. Извадете дръжката за транспортиране, докато се чуе фиксиране.
2. Теглете уреда за дръжката за транспортиране.

Транспортиране на уреда в превозно средство

1. Изпразнете резервоара за почистващ препарат.
2. Подсигурете уреда срещу изплъзване и преобръщане.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди При съхранението вземайте под внимание теглото на уреда.

Съхранение на уреда

1. Поставете уреда на равна повърхност.
2. Отделете тръбата за разпръскване от пистолета за работа под високо налягане.
3. Натиснете разделителния бутон на пистолета за работа под високо налягане и отделете маркуча за работа под високо налягане от пистолета за работа под високо налягане.
4. Отделете маркуча за работа под високо налягане от уреда.
5. Приб ерете маркуча за работа под високо налягане в уреда.
6. Приберете мрежовия захранващ кабел и принадлежностите в уреда.
   Преди по-продължително съхранение обърнете внимание на допълнителните указания, вж. глава Грижа и поддръжка.

Защита от замръзване

ВНИМАНИЕ

Опасност от замръзване

Ненапълно изпразнените уреди могат да бъдат разрушени от замръзване.

Изпразнете напълно уреда и принадлежностите. Защитете уреда от замръзване.

Трябва да са изпълнени следните условия:

- Уредът е отделен от захранването с вода.

- Маркучът за работа под високо налягане е свален.

1. Включете уреда "I/ON".

2. Изчакайте максимально 1 минута, докато от извода за високо налягане вече не изтича вода.

3. Изключете уреда.

4. Съхранявайте уреда с всички принадлежности в защитено от замръзване помещение.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Опасност от токов удар

Наранявания поради допир до провеждащи ток части

Изключете уреда.

Издърпайте щепсела.

Уредът не се нуждае от поддръжка, тоест, не трябва да извършвате периодични работи по поддръжка.

Почистване на цедката в извода за вода ВНИМАНИЕ

Повредена цедка в извода за вода

Повреда на уреда поради замърсяване на водата Преди да поставите цедката в извода за вода, я проверете за повреди.

При необходимост почистете цедката в извода за вода.

1. Отстранете куплунга от извода за вода.
2. Извадете цедката с плоски клещи.
3. Почистете цедката под течаща вода. Фигура М
4. Поставете цедката в извода за вода.

Почистване на филтъра за почистващ препарат

Преди по-продължително съхранение почистете филтъра за почистващ препарат.

1. Свалете филтъра от смукателния маркуч за почистващ препарат.
2. Почистете филтъра под течаща вода. Фигура N

Помощ при повреди

Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервис.

⚠️ ОПАСНОСТ

Опасност от токов удар

Наранявания поради допир до провеждащи ток части

Изключете уреда.

Издърпайте щепсела.

Уредът не тръгва

1. На тиснете лоста на пистолета за работа под високо налягане.
   Уредът се включва.
2. Проверете дали посоченото на типовата табелка напрежение съвпада с напрежението на източника на ток.
3. Проверете мрежовия захранващ кабел за повреди.

Уредът не постига налягане

Подаването на вода е твърде слабо

1. Отворете напълно крана за водата.

2. Проверете подаването на вода за достатъчен дебит.

Цедката в извода за вода е замърсена.

1. Извадете цедката в извода за вода с плоски клещи.

2. Почистете цедката под течаща вода.

В уреда има въздух.

1. Обезвъздушете уреда:
   a Включете уреда без свързана тръба за разпръскване за максимально 2 минути. b Натиснете пистолета за работа под високо налягане и изчакайте, докато водата започне да изтича без мехурчета от пистолета за работа под високо налягане.
   с Свържете тръбата за разпръскване.

Силни колебания на налягането

1. Почистване на дюзата за високо налягане:
   а Отстранете замърсяванията от отвора на дюзата с помощта на игла.
   b Изплакнете дюзата за високо налягане отпред с вода.

2. П роверете количеството на постъпвращата вода.

Уредът не е херметичен

1. Малка липса на херметичност е обусловена технически. При значителна липса на херметичност се обърнете към оторизиран сервис.

Не се засмуква почистващ препарат

1. Използвайте тръбата за разпръскване Vario Power и я завъртете на положение "MIX".
2. Почистете филтъра на смукателния маркуч за почистващ препарат.
3. Проверете смукателния маркуч за почистващ препарат за прегънати места.

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка. (Адрес, вж. задната страна)

Технически данни

Електрическо свързване
Напрежение	V
Фаза ~ 1
Честота Hz 50-60
Потребление на ток	A	6
Тип защита IPX5
Клас защита II	☐
Предпазител (инертен)	A	1
Извод за вода
Налягане на постъпващата вода (макс.)	MPa 1,2
Температура на постъпващата вода (макс.)	°C	40
Количество на постъпващата вода (мин.)	l/min	8
Данни за мощността на уреда
Работно налягане	MPa	8
Макс. допустимо налягане	MPa	12
Дебит, вода	l/min	5,5
Дебит, максимален	l/min	6,3
Дебит, почистващи препарати	l/min	0,3
Реактивна сила на пистолета за работа под високо налягане	N	12
Размери и тегла
Типично собствено тегло	kg	5,4
Дължина	mm	297
Широчина	mm	280
Височина	mm	677
Установени стойности съгласно EN 60335-2-79
Стойност на вибрацията ръка-рамо	m/s ^2	<2,5
Неустойчивост K	m/s ^2	0,6
Ниво на звуково налягане L _pA	dB(A)	74
Неустойчивост K _pA	dB(A)	2
Ниво на звукова мощност L _WA + Неустойчивост K _WA	dB(A)	90

Запазваме си правото на технически промени.

Декларация за съответствие на EC

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Продукт: Уред за почистване под високо налягане Тип: 1.676-xxx

Приложими директиви на ЕС

2000/14/EO

2014/30/EC

2006/42/EO (+2009/127/EO)

2011/65/EC

Приложими хармонизирани стандарти

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

22EN60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Приложима процедура за оценяване на съответствието

Подписващите лица действат от името и като пълномощници на управителния орган.

H. Jenner

Пълномощник по документацията: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
