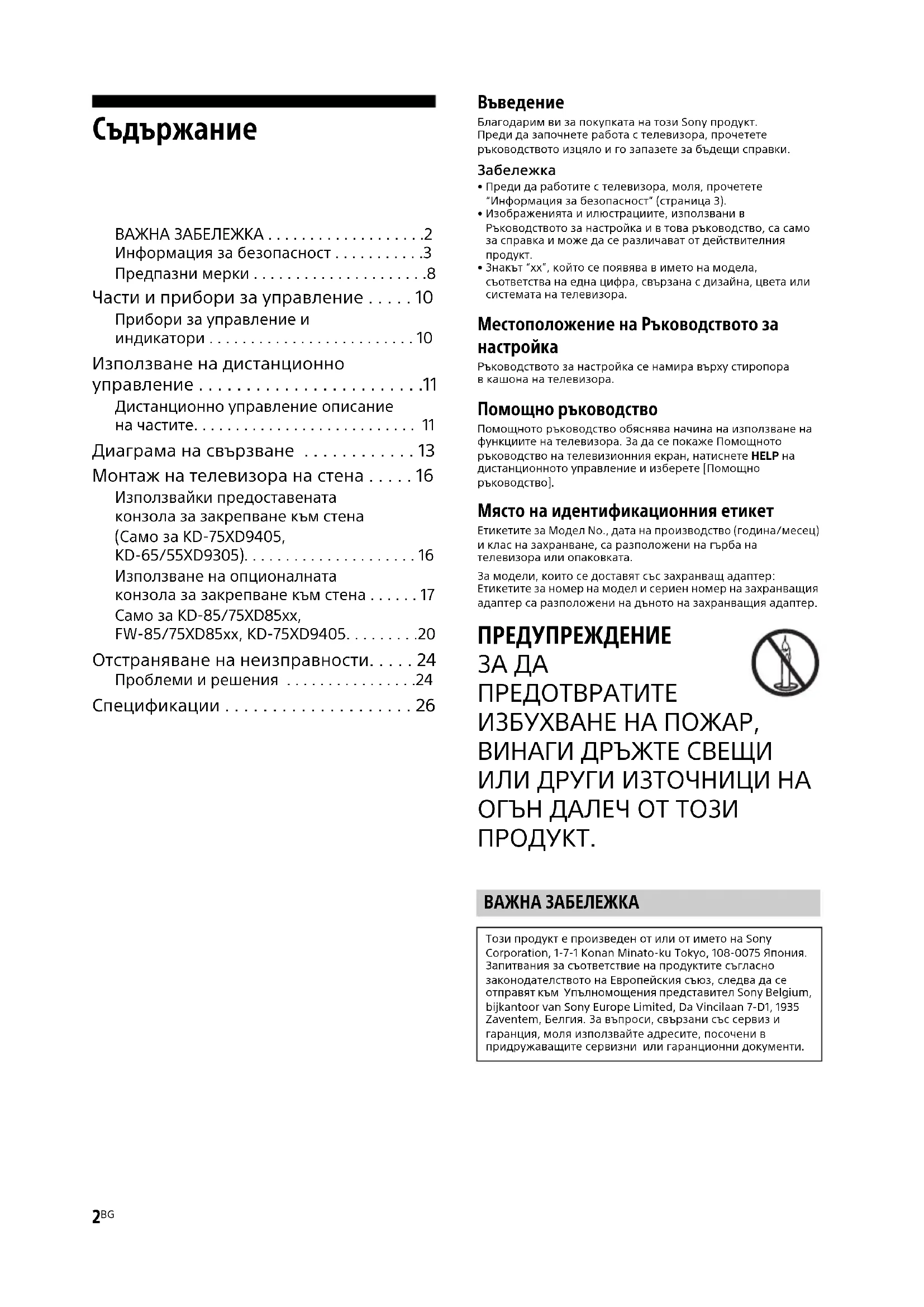

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Bravia KD55XD8588 SONY

Благодарим ви за покупката на този Sony продукт.Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.Забележка• Преди да работите с телевизора, моля, прочетете “Информация за безопасност” (страница 3).• Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния продукт.• Знакът “xx”, който се появява в името на модела, съответства на една цифра, свързана с дизайнa, цвета или системата на телевизора. Местоположение на Ръководството за

Ръководството за настройка се намира върху стиропорав кашона на телевизора. Помощно ръководство Помощното ръководство обяснява начина на използване на функциите на телевизора. За да се покаже Помощното ръководство на телевизионния екран, натиснете HELP на дистанционното управление и изберете [Помощно ръководство]. Място на идентификационния етикет Етикетите за Модел No., дата на производство (година/месец) и клас на захранване, са разположени на гърба на телевизора или опаковката.За модели, които се доставят със захранващ адаптер: Етикетите за номер на модел и сериен номер на захранващия адаптер са разположени на дъното на захранващия адаптер. ПРЕДУПРЕЖДЕНИЕ

ВАЖНА ЗАБЕЛЕЖКА Този продукт е произведен от или от името на Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Япония. Запитвания за съответствие на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към Упълномощения представител Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Белгия. За въпроси, свързани със сервиз и гаранция, моля използвайте адресите, посочени в придружаващите сервизни или гаранционни документи.3

Забележка за безжичен

С настоящето Сони Корпорация декларира, че този продукт отговаря на основните изисквания и другите съответстващи клаузи на Директива 1999/5/EC. Подробности може да намерите на Интернет страницата: http://www.compliance.sony.de/ Забележка за потребители: следната информация се отнася само за оборудване, продавано в страни, където се прилагат директивите на ЕС. Безжичната телевизионна система може да се използва в следните държави: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Косово Това оборудване може да се използва в други неевропейски

Батериите не трябва да се излагат на прекалена топлина, например слънчева светлина, огън или подобни. Никога не слагайте телевизор на нестабилни повърхности. Телевизорът може да падне и да причини сериозно нараняване или смърт. Много наранявания, особено при деца, могат да се избегнат, като се вземат прости предпазни мерки като: Използване на шкафове и стойки, препоръчани от производителя на телевизора. Използване само на мебели, които могат безопасно да поддържат телевизора. Да се внимава телевизорът да не излиза извън ръба на поддържащата го мебел. Телевизорът да не се поставя върху високи мебели (например шкафове или библиотеки), без да бъдат фиксират към подходяща опора и телевизорът и съответната мебел. Да не се поставя телевизора върху плат или други материали, които могат да се намират между телевизора и поддържащата го мебел. Да се обяснят на децата опасностите от катерене по мебелите, за да се достигне телевизорът или неговите органни за управление. Ако запазите и преместите настоящия си телевизор, следва да вземете предвид същите съображения, както гореизложените. Инсталация/Настройка Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

• Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.

• Поставете телевизора на стабилна, равна повърхност, за да избегнете паднето му, което може да причини нараняване на човек или повреда на имущество.

• Монтирайте телевизора на място, където не може да бъде дръпнат, бутнат или преобърнат.

• Монтажа на устройството към стената трябва да се извърши само от квалифициран персонал.

• За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително: Доставена конзола за закрепване към стена (Само за KD-75XD9405, KD-65/55XD9305) Конзола за закрепване към стена SU-WL450 (Само за KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx)

• На всяка цена използвайте приложените винтове към конзолата за закрепване към стена, когато закачате конзолата за закрепване към стена към телевизора. Приложените винтове са проектирани както е показано на илюстрацията, измерването е направено спрямо закачващата повърхност на конзолата за закрепване към

Диаметърът и дължината на винтовете се различават в зависимост от модела на конзолата за закрепване към

Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стане причина за падането му и т.н. Доставена конзола за закрепване към стена Само за KD-75XD9405 Само за KD-65/55XD9305 Освен доставена конзола за закрепване към стена Само за KD-75XD9405, KD-65/55XD9305 Без KD-75XD9405, KD-65/55XD9305 Информация за безопасност Винт (M6) Конзола за закрепване

13 mm Заден капак на телевизора Винт (M6) Конзола за закрепване

7 mm Заден капак на телевизора Винт (M6) Конзола за закрепване

8 mm - 12 mm Винт (M6) Конзола за закрепване

• Преди да местите телевизора, изключете всички кабели от

• Двама или повече души (четири или повече души за KD-85XD85xx) са необходими за пренасянето на голям

• Когато местите телевизора на ръце, дръжте го, както е показано по-долу. Не натискайте LCD панела и рамката около екрана. KD-85XD85xx KD-75XD9405, KD-65/55XD9305 KD-75/65/55XD85xx

• При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.

• Когато пренасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране. Предотвратяване на падане KD-85/75/65XD85xx 8 mm - 12 mm Винт (предварителноотстранен) Винт (не се

Кабел (не се доставя)5

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.

• Оставете свободно място около телевизора както е показано по- долу.

• Препоръчително е да използвате оригиналната конзола за монтиране към стена на Sony, за да осигурите достатъчна циркулация на въздуха. Инсталация на стена Инсталиране с помощта на поставка

• За да постигнете правилна вентилация и за да предотвратите събирането на прах или мръсотия: Не слагайте телевизора легнал, не го монтирайте обърнат с горния край надолу, наопаки или странично. Не слагайте телевизора върху рафтове, килим, легло или

Не покривайте телевизора с парчета плат, като пердета или с други предмети, като вестници и др. Не инсталирайте телевизора, както е показано по-долу. Захранващ кабел За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захранващия кабел както

Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки. Вкарайте щепсела плътно и докрай в контакта. Включвайте телевизора само към променливотоково захранване от 220 V - 240 V. Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънете в кабелите. Изключете захранващия кабел от мрежата от 220 V, преди да работите или местите телевизора. Пазете захранващия кабел далеч от източници на топлина. Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар. 8 mm - 12 mm M6 болт с ухо (не се доставя) Винт (не се

18 mm или повече 8 mm - 12 mm Винт M6 (не се

се доставя) 30 cm 10 cm 10 cm 10 cm Оставете най-малко толкова място около устройството. 30 cm 10 cm 10 cm Оставете най-малко толкова място около устройството. 6 cm Циркулацията на въздух е блокирана. Стена Стена6

• Не използвайте приложения захранващ кабел с друго оборудване.

• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Вътрешните проводници могат да се оголят или прекъснат

• Не преправяйте захранващия кабел.

• Не поставяйте тежки предмети върху захранващия кабел.

• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.

• Не свързвайте твърде много устройства към един и същи

• Не използвайте контакт, който не захваща стабилно

БЕЛЕЖКА ОТНОСНО ЗАХРАНВАЩИЯ АДАПТOР (само модели с доставен захранващ адаптoр) Предупреждение За да намалите опасността от пожар или електрически удар, не излагайте апарата на дъжд или влага. За да предотвратите пожар или удар, не поставяйте предмети, пълни с вода, например вази, върху апарата. Не монтирайте това оборудване в затворено пространство, например библиотека или подобна мебел.

• Моля, уверете се, че електрическият контакт е монтиран близо до оборудването и е лесно достъпен.

• Уверете се, че използвате доставените захранващ адаптoр

• Не използвайте никакъв друг захранващ адаптoр. Това може да причини неизправност.

• Свържете захранващия адаптoр към лесно достъпен електрически контакт.

• Не навивайте захранващия кабел около захранващия адаптoр. Вътрешният проводник може да прекъсне и това да причини неизправност на приемникa.

• Не докосвайте захранващия адаптoр с влажни ръце.

• Ако забележите изменения в захранващия адаптoр, изключете го от електрическия контакт незабавно.

• Телевизорът не е изключен от

• захранването, докато е свързан към електрическия контакт, дори ако самият телевизор е изключен.

• Понеже захранващият адаптор се затопля, ако се използва продължително, може да почувствате топлина, когато го докоснете с ръка. Забранена употреба Не инсталирайте/използвайте телевизора на следните места или в ситуациите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване. Местоположение:

• На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или

• Ако телевизорът бъде поставен в съблекалня на обществена баня или минерална баня, телевизорът може да се повреди от сярата във въздуха и др.

• За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.

• Избягвайте преместването на телевизора от студено на топло място. Внезапните промени в температурата на стаята могат да причинят конденз на влага. Това може да е причина за показване на лоша картина и/или лоши цветове. В такъв случай изчакайте влагата да се изпари напълно, преди да включите телевизора. Околна среда:

• Не инсталирайте телевизора на места, които са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например вази.

• Не поставяйте телевизора на влажно или прашно място, или в стая с мазен дим или пара (близо до кухненски плотове или овлажнители). Може да възникне пожар, електрически удар или деформация.

• Не поставяйте телевизора на места, изложени на високи температури, например директна слънчева светлина, близо до радиатор или отоплително тяло. В такива условия телевизорът може да прегрее, което да причини деформация на корпуса и/или повреда на телевизора.

• Не използвайте устройството, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от контакта и също изваждайте антенния кабел.

• Не монтирайте телевизора така, че да стърчи. Може да възникне нараняване или повреда, ако човек или предмет се сблъсъкат с телевизора.

• Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.

• Ако повърхността на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай това може да причини токов удар. Когато не използвате устройството

• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко

• Телевизорът не е изключен от мрежата, когато е изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата

• Някои телевизори притежават функции, които изискват устройството да бъде оставено в режим Готовност. Относно децата

• Не позволявайте на деца да се качват върху телевизора.

• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по невнимание. Ако възникнат следните проблеми... Незабавно изключете телевизора и извадете захранващия кабел в случай, че възникне някои от следните проблеми. Консултирайте се с вашия Sony доставчик или с упълномощен сервизен служител на Sony дали е наложително телевизорът да бъде проверен от квалифициран сервиз.

Захранващият кабел е повреден. Гнездото на контакта не захваща стабилно щепсела. Телевизорът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него. Течни или твърди предмети са попаднали в отворите на корпуса.7

Относно температурата на LCD телевизора Когато LCD телевизорът се използва продължително време, рамката около панела се затопля. Може да усетите топлина, ако ги докоснете. КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА (само модели с доставена Конзола за закрепване

Информацията по-долу показва правилната работа с конзолата за закрепване към стена. Уверете се, че сте прочели внимателно информацията и използвате правилно конзолата за закрепване към стена. За потребителите: Непременно спазвайте следните мерки за безопасност, за да предотвратите сериозни наранявания от огън, електрически удар, преобръщане или изпускане на продукта.

• Поверете монтажа на лицензирани подизпълнители и дръжте децата настрани по време на монтажа.

• Уверете се, че сте възложили преместването или демонтажа на телевизора на лицензирани подизпълнители.

• Не сваляйте винтове и други елементи след монтажа на телевизора.

• Не променяйте частите на конзолата за закрепване към

• Не монтирайте друго оборудване на конзолата, освен този

• Не подлагайте конзолата за закрепване към стена на никакъв друг товар, освен телевизора.

• Не се облягайте и не увисвайте от телевизора.

• Не третирайте телевизора с прекалена сила по време на почистване или поддръжка. За търговци и подизпълнители на Sony: Следните инструкции са само за търговците и подизпълнителите на Sony. Уверете се, че сте прочели мерките за безопасност, описани по-долу, и обърнете специално внимание на безопасността по време на монтажа, поддръжката и проверката на продукта.

• Когато монтирате или боравите с телевизора, дръжте го отстрани. Не повдигайте телевизора за U-образната скоба.

• Когато боравите с телевизора или го закрепвате, не го слагайте легнал.

• Не монтирайте конзолата за закрепване към стена на стенни повърхности, където ъглите или страните на телевизора са издадени настрани от повърхността на стената.

• Не монтирайте телевизора над или под климатик.

• Непременно закрепете здраво към стената конзолата за закрепване към стена, следвайки инструкциите в доставеното ръководство за монтаж на конзола за закрепване към стена. Ако някой от винтовете е разхлабен или изпадне, конзолата за закрепване към стена може да падне и да причини нараняване или материални щети.

• Използвайте по правилен начин доставените винтове и частите на приставките, като следвате инструкциите, дадени в ръководството за монтаж на конзола за закрепване към стена. Ако използвате заместващи елементи, телевизорът може да падне и да причини наранявания на лица или повреда на телевизора.

• Сглобете конзолата по правилен начин, следвайки процедурата, обяснена в доставеното ръководство за монтаж на конзола за закрепване към стена.

• Уверете се, че затягате здраво винтовете в указаното

• Внимавайте да не ударите телевизора по време на

• Уверете се, че монтирате телевизора на стена, която е перпендикулярна и равна.

• След правилния монтаж на телевизора, обезопасете правилно кабелите.

• Не позволявайте захранващият кабел или свързващите кабели да бъдат притискани, тъй като вътрешните проводници могат да бъдат оголени и да се получи късо съединение или електрически пробив.8

• Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.

• Когато използвате слушалки, настройте силата на звука така, че да предотвратите увреждане на слуха. (Само за модели, съвместими с 3D)

• Някои хора могат да усетят неудобство (като напрягане на очите, умора или гадене) докато гледат 3D видео изображения или играят стереоскопични 3D игри. Sony препоръчва на всички зрители да правят редовни почивки когато гледат 3D видео изображения или играят на стереоскопични 3D игри. Продължителността и честотата на необходимите почивки е различна за всеки човек. Вие трябва да решите кое е най-добро за вас. Ако изпитате някакво неудобство, трябва да спрете да гледате 3D видео изображения или да играете стереоскопични 3D игри, докато неудобството отмине; консултирайте се с лекар, ако сметнете за необходимо. Също така трябва да прегледате (i)ръководството за употреба на всяко друго устройство или медия, използвани с този телевизор и (ii)нашия уебсайт (www.sony.eu/support) за най-новата информация. Зрението на малките деца (особено на тези под шестгодишна възраст) все още се развива. Обърнете се към лекар (педиатър или очен лекар), преди да позволите на малки деца да гледат 3D видео изображения или да играят на стереоскопични 3D игри. Възрастните трябва да наблюдават малките деца, за да гарантират, че те спазват описаните по-горе препоръки.

• Не използвайте, съхранявайте или оставяйте 3D очилата или батерията близо до огън или на места с висока температура, например на директна слънчева светлина или в нагрети от слънцето автомобили. LCD екран

• Въпреки че LCD екранът е изработен по високо-прецизна технология и повече от 99,99 % от пикселите му са ефективни, върху LCD екрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на LCD панела и не представлява неизправност.

• Не натискайте и не драскайте предния филтър и не поставяйте предмети върху устройството. Изображението може да е неравномерно или LCD панелът може да се

• Ако използвате устройството на студено място, картината може да се замъгли или да стане по- тъмна. Това не е неизправност. Този феномен изчезва, когато температурата

• Когато на екрана продължително време са показани неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко

• Екранът и корпусът се затоплят, когато използвате устройството. Това не е неизправност.

• LCD екранът съдържа малко количество течни кристали. Следвайте местните правила и закони за изхвърляне на подобни отпадъци. Поддръжка и почистване на повърхността на екрана/корпуса на телевизора Уверете се, че сте изключили свързания към телевизора захранващ кабел, преди да започнете почистване. За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.

• За да премахнете праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почисти, почиствайте екрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.

• Никога не пръскайте вода или разтвор директно върху телевизора. По екрана или външните части, може да се образуват капки, които да потекат, да навлезнат в долната част на телевизора и да го повредят.

• Не използвайте грапави парчета плат, почистващи препарати на алкална/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.

• Не пипайте телевизора, ако ръката Ви е покрита с химично вещество като крем за ръце или слънцезащитен крем.

• Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентилация.

• Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката. Допълнително оборудване

• Не дръжте близо до телевизора допълнителните компоненти или каквото и да е било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.

• Това оборудване е тествано и съответства на изискванията на Директива EMC, като използва свързващ сигнален кабел по-къс от 3 метра. Препоръки за конектор тип F Вътрешният проводник трябва да е издаден спрямо свързващата част най-малко 1,5 mm. Безжична функция на продукта

• Не работете с този уред в близост до медицинско оборудване (пейсмейкър и пр.), тъй като това може да доведе до неизправност на медицинското оборудване.

• Макар, че този уред предава/приема кодирани сигнали, внимавайте за неоторизирано прихващане. Sony не носи отговорност за възникнали в резултат проблеми. Внимание при работа с дистанционното

• Съблюдавайте правилната полярност при поставяне на

• Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.

• Изхвърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места е възможно изхвърлянето на батериите да е регулирано нормативно. Консултирайте се с местните власти.

• Работете внимателно с дистанционното управление. Не го изпускайте, не стъпвайте върху него и не изливайте никакви течности върху него.

• Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слънчева светлина или в стая с повишена влажност. КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА (само модели с доставена Конзола за закрепване

• Ако използвате дълго време телевизора, монтиран на конзолата за закрепване към стена, стената зад или над телевизора може да се обезцвети или тапетът да се отлепи, в зависимост от материала на стената.

• Ако конзолата за монтаж на стена бъде премахната от стената след монтажа, остават отвори от винтовете.

• Не използвайте конзолата за закрепване към стена на място, на което тя ще е подложена на механични вибрации. Предпазни мерки макс. 1,5 mm (Препоръчителна схема на конектор тип F) макс. 7 mm9

Изхвърляне на телевизора Третиране на стари електрически и електронни уреди (приложимо в Европейския съюз и други Европейски страни със системи за разделно събиране на отпадъци) Този символ върху устройството или върху неговата опаковка показва, че този продукт не трябва да се третира като домакински отпадък. Вместо това той трябва да бъде предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при изхвърлянето му на неподходящо място. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта. Третиране на използвани батерии (приложимо в Европейския Съюз и други европейски държави със системи за разделно събиране на отпадъците) Този символ върху батерията или върху опаковката показва, че батерията, доставена с този продукт, не трябва да се третира като домакински отпадък. При някои батерии този символ се използва в комбинация с означение на химически елемент. Означението на химическия елемент живак (Hg) или олово (Pb) се добавя ако батерията съдържа повече от 0,0005 % живак или 0,004 % олово. Като предадете тази батерия на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при изхвърлянето им на неподходящо място. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За продукти, които от гледна точка на безопасност, правилен начин на действие или съхранение на данни изискват батерията да бъде постоянно свързана (вградена), тази батерия трябва да бъде подменяна само от квалифициран сервизен персонал. За да сте сигурни, че вградената батерия ще бъде третирана правилно, предайте стария продукт в събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии моля прочетете в упътването как да ги извадите по безопасен начин от продукта. Предайте батерията в събирателния пункт за рециклиране на използвани батерии. За подробна информация относно рециклирането на този продукт или батерия можете да се обърнете към местната градска управа, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.10

LED осветление / 3D синхронизиращ предавател*

LED осветлението свети или мига в зависимост от състоянието на телевизора.

При включване на телевизора/режим без картина/актуализиране на софтуер,

При безжично свързване с мобилно устройство.

• Кехлибарен Зададен е таймер. (Захранване) CH +/- (Канал) +/- (Сила на звука) (Избор на вход) Покажете и изберете входния източник.

Превключва към телевизионен канал или към вход от други приложения. *1 Не поставяйте нищо в близост до сензора.*2 Само за определени региони/страни/модели телевизори. Прибори за управление и индикатори

Използване на дистанционно управление Разположението, формата, наличността и функциите на бутоните на дистанционното управление могат да се различават в зависимост от региона/държавата/модела на телевизора. / (Избор на вход/Задържане на

В ТВ режим: Показва и избира входния източник.В режим Текст: Задръжа текущата страница. Използвайте гласовата функция. (напр. Търсете съдържание като говорите.) (ТВ готовност) Включва или изключва телевизора (режим Готовност). DIGITAL/ANALOG Превключва между цифров и аналогов режим. TV/RADIO Превключва между TV или RADIO предавания. SYNC MENU Показва BRAVIA Sync Menu. EXIT Въръща към предишен екран или излиза от менюто. Когато работи Интерактивно приложение, натиснете, за да излезете от услугата. Дистанционно управление описание на частите

Показва текстова информация. Google Play Влезте в онлайн услугата “Google Play”. NETFLIX (Само за определени региони/страни/модели телевизори) Влезте в онлайн услугата “NETFLIX”. Цветни бутони Изпълняват определена функция съответстваща в момента. ACTION MENU Показва списък с контекстуални функции.

• Превключва към телевизионен канал или вход от други приложения.

• Включва телевизора, за да се покаже телевизионен канал или входен сигнал. GUIDE/ Показва справочника на цифровите

BACK/ Връща към предишен екран. HOME Показва меню Home на телевизора. DISCOVER Показва лентата със съдържанието за търсене на съдържание. //// (Избор на елемент/

+/– (Сила на звука) Настройва силата на звука. (Прескачане) Прескача назад или напред между два канала или входа. Телевизорът сменя текущия канал или вход с последния избран канал или вход. (Заглушаване) Изключва звука. Натиснете отново, за да възстановите звука. PROG +/–// В ТВ режим: Избира канал. В режим Текст: Избира следващата () или предишната () страница. AUDIO Променя езика за програмата, която гледате в момента.

Управлява мултимедийно съдържание от телевизора и свързани съвместими с BRAVIA Sync устройства. (Настройка на субтитрите) Включва или изключва субтитрите (когато функцията е налична). HELP Показва помощно меню. От тук може да се използва Помощното ръководство. REC Записва текущата програма с помощта на функцията за запис USB HDD. TITLE LIST Показва списъка със заглавия.13

Диаграма на свързване За повече информация относно свързването вижте в Помощното ръководство (страница 2). Само за KD-85/75XD85xx, KD-75XD9405, KD-65/55XD9305

Видеорекордер/оборудване за видео игри/DVD плейър/

DVD плейър с компонентен изход

Видеорекордер/оборудване за видео игри/DVD плейър/

DVD плейър с компонентен изход

CAM (Модул за условен достъп)15

• За да чувате звука от телевизора през свързаното оборудване, натиснете HOME. Изберете [Настройки] t [Звук] t [Слушалки/аудио изход], след което изберете желания елемент.

• Свързването на голямо USB устройство може да повлияе на работата на други свързани устройства в близост до него.

• Когато свързвате голямо USB устройство, свързвайте го към куплунга USB 1. HDMI IN 1/2/3/4

• Ако свързвате цифрова аудио система, съвместима с технологията Audio Return Channel (ARC), използвайте HDMI IN 4. В противен случай е необходима допълнителна връзка с DIGITAL AUDIO OUT (OPTICAL). (RF вход), (Сателитен вход)

• Свързване за наземна/кабелна и сателитна телевизия. Стъпки на свързване: MAIN t антена t SUB.

• За SUB. жак, свързвайте само когато използвате режим двоен тунер, с изключение на еднокабелно разпределение EN50494. / AV 1

• Свържете със SCART кабел. Когато свържете аналогов декодер, ТВ тунерът извежда кодирани сигнали към декодера, а декодерът ги декодира, преди да ги изведе. CAM (Модул за условен достъп)

• Предоставя достъп до платени ТВ услуги. За подробности вижте ръководството с инструкции, доставено с вашия CAM.

• Не поставяйте смарт картата директно в CAM слота на телевизора. Тя трябва да се постави в модула за условен достъп, предоставен от вашия оператор.

• CAM не се поддържа в някои държави/ зони. Проверете при вашия оператор.

• Когато превключите към цифрова програма след като гледате интернет видео, може да се появи CAM

*3 Когато свързвате моно оборудване, свържете към L (MONO) аудио жак. *4 Поддържа само стерео мини-жак с три полюса. *5 Само за определени региони/страни/модели телевизори. < 21 mm < 12 mm < 14 mm16

• Вижте страница 3 (Информация за безопасност) и страница 8 (Предпазни мерки) в КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА, преди да извършите монтажа на конзолата за закрепване към стена.
• Когато закрепвате отново поставката за маса, затегнете винтовете (свалени по-рано) към оригиналните отвори на гърба на телевизора.
• Уверете се, че има достатъчно място за телевизора на стената и че тя може да поддържа поне четири пъти тежестта на телевизора. Вижте страница 26-28 (Спецификации) относно теглото на телевизора. За инструкции относно монтажа на конзолата за закрепване на стена за вашия модел телевизор вижте доставеното ръководство за монтаж на конзола за закрепване към стена. Използвайки предоставената конзола за закрепване към стена (Само за KD-75XD9405, KD-65/55XD9305) До потребителите За монтажа на този продукт се изисква значителен опит. Възложете монтажа на дистрибуторите на Sony или на лицензирани подизпълнители и обърнете специално внимание на безопасността по време на монтажа. Sony не носи отговорност за щети или наранявания, възникнали поради лошо извършен или неправилен монтаж или поради монтаж на друго, освен на указания продукт. Вашите законни права (ако са налице такива) не са нарушени. До дистрибуторите на Sony и подизпълнителите За монтажа на този продукт се изисква значителен опит. Прочетете тези инструкции за работа внимателно с цел безопасно извършване на монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилни действия или монтаж.17

В това справочно ръководство е показана само подготовката за монтаж преди телевизорът да бъде монтиран на стената. До потребителите: От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от дистрибутор на Sony или от лицензиран подизпълнител. Не се опитвайте да го монтирате сами. До дистрибуторите на Sony и подизпълнителите: Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и проверката на този продукт. Използвайте конзола за окачване на стена SU-WL450 (не е доставена) (KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx), за да монтирате телевизора на стена. Когато монтирате конзолата за закрепване към стена, прочетете също инструкциите за работа и указанията за монтаж на конзолата за закрепване към стена.

• Не пропускайте да запазите свалените винтове на сигурно място, като ги пазите от деца. За инструкции относно монтажа на конзолата за закрепване на стена за вашия модел телевизор вижте следната уеб страница: www.sony.eu/tv/wall-mount-bracket-manual Използване на опционалната конзола за закрепване към стена За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на дистрибутори на Sony или лицензирани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.18

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\17_4584644151_BG\030ADD_BG.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Само за KD-65/55XD9305 1 Отстранете капака на стойката и капаците на терминалите. 2 Свалете винтовете от задната страна на телевизора. 3 Закрепете приставките за закрепване към стена (доставени с телевизора) от задната страна на телевизора (за да стане успореден на стената). Забележка• Ако използвате електрическа отвертка, настройте въртящия момент на около 1,5 N∙m {15 kgf∙cm}.

• На всяка цена затегнете приставките за закрепване към стена, когато ги закрепвате към телевизора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена. Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена и повреда на телевизора.

Cамо за KD-65/55XD85xx, FW-65/55XD85xx Свалете винтовете от задната страна на телевизора.

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\17_4584644151_BG\030ADD_BG.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Вашият телевизор може да бъде монтиран на конзола за закрепване към стена (не се доставя) директно след разопаковане. Подгответе телевизора за конзолата за закрепване към стена, преди да свържете

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от квалифицирани професионалисти. Не се опитвайте да го монтирате сами.

• Следвайте инструкциите, предоставени с конзолата за закрепване към стена за вашия модел. За монтажа на този телевизор се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора.

• Запазете оригиналните винтове и поставката за маса на сигурно място, докато сте готови да закачите поставката за маса. Дръжте винтовете настрани от малки деца. Cамо за KD-85/75XD85xx, FW-85/75XD85xx 1 Отстранете капака на стойката. 2 Свалете винтовете от задната страна на телевизора. Cамо за KD-85/75XD85xx, FW-85/75XD85xx, KD-75XD9405

3 Свалете поставката за маса от телевизора. 4 Закачете конзолата за закрепване към стена (не се доставя) с помощта на винтовете (не се доставят).

• Ако използвате електрическа отвертка, настройте въртящия момент на около 1,5 N∙m {15 kgf∙cm}.

закрепване към стена (не се доставя) Винт (не се доставя)22

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\17_4584644151_BG\030ADD_BG.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Cамо за KD-75XD9405 1 Отстранете капака на стойката и капаците на терминалите. 2 Свалете винтовете от задната страна на телевизора. 3 Закрепете приставките за закрепване към стена (доставени с телевизора) от задната страна на телевизора (за да стане успореден на стената). Забележка• Ако използвате електрическа отвертка, настройте въртящия момент на около 1,5 N∙m {15 kgf∙cm}.

• На всяка цена затегнете приставките за закрепване към стена, когато ги закрепвате към телевизора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена. Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена и повреда на телевизора.

4 Свалете поставката за маса от телевизора. 5 Закачете конзолата за закрепване към стена (не се доставя) с помощта на винтовете (не се доставят).

• Ако използвате електрическа отвертка, настройте въртящия момент на около 1,5 N∙m {15 kgf∙cm}.

закрепване към стена (не се доставя) Винт (не се доставя)24

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\17_4584644151_BG\040TRO_BG.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Отстраняване на неизправности За да поддържате актуализиран софтуера на телевизора, е необходимо да изтеглите най- новата информация за него, посредством системата за цифрово разпространение или от Интернет, след което да актуализирате софтуера. Изберете [Обнови сега], за да стартирате актуализацията на софтуера. LED осветлението мига в бяло, докато трае актуализацията на софтуера. Следният екран с [Updating…] (Обновяване…) ще се появи, докато трае обновяването на

Не изключвайте захранващия кабел по време на актуализацията на софтуера. Ако го направите, е възможно актуализацията да не завърши напълно, което да доведе до неправилно функциониране на софтуера. Актуализацията на софтуера може да продължи до 30 минути. Ако не желаете автоматична актуализация на софтуера, натиснете, HOME и изберете [Помощ] t [Обновяване на системния софтуер] t [Автомат. изтегляне на софтуер] t [Изкл.]. Когато включвате телевизора, телевизорът може да не се включи за известно време дори ако натиснете захранващия бутон на дистанционното управление или телевизора, защото отнема време да се инициализира системата. Изчакайте за около една минута и опитайте отново. Когато включвате телевизора чрез натискане на захранващия бутон на дистанционното управление или телевизора, отнема време, за да се включи LED осветлението и да се активира дистанционното управление. Когато LED осветлението мига в червено, пребройте премигванията (интервалът е три секунди). Ако LED осветлението свети в червено, рестартирайте телевизора, като го изключите от контакта за две минути, след което го включeте отново. Ако проблемът продължава, свържете се с вашия доставчик или сервизен център на Sony и съобщете броя на премигванията в червено на LED осветлението (интервалът е три секунди). Изключете от захранващата мрежа и уведомете вашия търговец или сервизния център на Sony. Когато LED осветлението не мига, проверете елементите в таблиците, както

Вижте също и отстраняване на неизправности в Помощното ръководство или направете самодиагностика като изберете [Помощ] t [Самодиагностика]. Ако проблемът продължава, телевизорът ви трябва да бъде проверен от квалифициран сервизен техник. Проблеми и решения Няма картина (екранът е тъмен) и няма

Проверете връзката с антената/кабела. Свържете телевизора със захранващия кабел и натиснете на телевизора или на дистанционното управление. Някои програми не могат да бъдат

Проверете връзката с антената/кабела. Сателитният кабел може да е накъсо или да има проблеми със свързването на кабела. Проверете кабелната връзка и изключете телевизора от бутона за включване/ изключване, после го включете отново. Въведената честота е извън обхват. Свържете се с компанията, разпространител на сателитните услуги. Няма намерени кабелни ТВ услуги (програми). Проверете кабелната връзка или конфигурацията на настройката. Опитайте [Цифрова автоматична настройка], като изберете [Антена] вместо [Кабел]. Updating...25

Дистанционното управление не работи. Сменете батериите. Паролата за [Родителски контрол] е била

Въведете 9999 за ПИН код. Актуализирайте PIN кода като изберете [Настройки]

[Родителски контрол] t [Смяна на ПИН кода]. Рамката на телевизора се затопля. Когато телевизорът се използва продължително време, рамката му се затопля. Може да усетите топлина, когато я докоснете с

Няма аудио, замръзнало видео, празен екран или телевизорът не реагира на команди от бутоните на телевизора или дистанционното управление. Направете обикновено рестартиране на телевизора, като го изключите от променливотоковото захранване за 2 минути и след това го включите отново. Не можете да намерите бутоните , CH+/–, +/–, и TV на телевизора. Вижте илюстрацията по-долу относно местоположението на бутоните на телевизора. Само за KD-75XD9405, KD-65/55XD9305 Без KD-75XD9405, KD-65/55XD9305 LED осветлението е включено. Ако не искате LED осветлението да свети, можете да го изключите. Натиснете HOME, после изберете [Настройки] t [LED осветление] t [Изкл.]. Не може да се свърже с безжичен рутер чрез WPS (Wi-Fi Protected Setup). Ако използвате WEP защита, изберете [Лесно] t [Wi-Fi] t [Избор на мрежа от списък]. После изберете мрежовото име (SSID), към което искате да се свържете. Не може да намери необходимото мрежово име в настройката на мрежата. Изберете [[Ръчно въвеждане]] и натиснете , за да въведете име на мрежа. Задна част на

Задна част на телевизора26

Система на панела LCD (течнокристален дисплей) панел, LED подсветка Телевизионна система В зависимост от вашата държава/избор на зона/модел на телевизора Аналогова: B/G, D/K, L, I Цифрова: DVB-T/DVB-C DVB-T2* Сателит*: DVB-S/DVB-S2 Система на цветовете/видео система Аналогова: PAL, SECAM, NTSC3.58 (само видео), NTSC4.43 (само видео) Цифров: Вижте в Помощното ръководство. Покритие на каналите В зависимост от вашата държава/избор на зона/модел на телевизора Аналогова: UHF/VHF/кабел Цифрова: UHF/VHF/кабел Сателит*: IF честота 950-2 150 MHz Звуков изход KD-85/65/55XD85xx: 10 W + 10 W KD-75XD9405, KD-75XD85xx, KD-65/55XD9305: 7,5 W + 7,5 W + 7,5 W + 7,5 W Безжична технология IEEE802.11ac/a/b/g/n протокол (IEEE802.11ac може да не е налично в зависимост от страната/региона.) Bluetooth версия 4.1

порт за USB устройство ( 3 USB HDD устройство за функция REC) USB порт 1 и 2 поддържат High Speed USB (USB2.0). USB порт 3 поддържа Super Speed USB (USB3.0). CAM (модул за условен достъп) гнездо LAN 10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава. 10BASE-T/100BASE-TX за този телевизор не гарантира скорост и качество на комуникацията.) DC IN 24 V (Само за KD-65/55XD9305), DC IN 19.5 V (Само за KD-55XD85xx) Вход захранващ адаптoр27

Изисквания за захранването освен модел, който се доставя със захранващ адаптор 220 V – 240 V AC, 50 Hz само модели с доставен захранващ адаптор 24 V DC със захранващ адаптор (KD-65/55XD9305) 19,5 V DC със захранващ адаптор (KD-55XD85xx / FW-55XD85xx) Номинално входно напрежение: 220 V – 240 V AC, 50 Hz Енергиен клас KD-85XD85xx / FW-85XD85xx: A+ KD-75XD9405: A KD-75XD85xx / FW-75XD85xx: A+ KD-65XD9305: B KD-65XD85xx / FW-65XD85xx: A+ KD-55XD9305: B KD-55XD85xx / FW-55XD85xx: A Размер на екрана (измерен по диагонала)

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\17_4584644151_BG\040TRO_BG.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) без поставка за маса KD-85XD85xx: 60,2 kg KD-75XD9405: 38,7 kg KD-75XD85xx: 33,4 kg KD-65XD9305: 28,9 kg KD-65XD85xx: 20,3 kg KD-55XD9305: 22,0 kg KD-55XD85xx: 15,1 kg *1 Само за определени региони/страни/модели телевизори.*2 Консумация на енергия на година, базирано на консумацията на телевизор, който работи 4 часа на ден, 365 дни. Действителната консумация на енергия зависи от това как се използва телевизора.*3 Указаната консумация на енергия в режим Готовност се достига след като телевизорът приключи необходимите вътрешни процеси.*4 Консумацията на енергия в режим готовност ще се увеличи, когато вашият телевизор е свързан към мрежа.

• Не изваждайте имитационната карта от CAM (модул за условен достъп) слота на ТВ, освен за да поставите смарт карта с CAM.• Наличието на опционални аксесоари зависи от държавата/региона/модела на телевизора и наличността.• Дизайнът и спецификациите подлежат на промяна без предупреждение. Забележка за цифровата функция на

• Всяка функция, свързана с цифровата телевизия ( ), ще работи само в държавите и областите, в които се предлагат DVB-T/DVB-T2 (MPEG-2 и H.264/MPEG-4 AVC) цифрови наземни сигнали, или там, където има достъп до съвместима с DVB-C (MPEG-2 и H.264/ MPEG-4 AVC) кабелна услуга. Проверете при вашия местен доставчик дали там, където живеете, можете да приемате DVB-T/DVB-T2 сигнал или попитайте вашия доставчик на кабелна телевизия дали тяхната DVB-C кабелна услуга е подходяща за съвместна работа с този

• Възможно е вашият кабелен доставчик да ви поиска такса за своите услуги или да поиска да се съгласите с правилата и условията, който той налага.

• Въпреки че този телевизор отговаря на DVB-T/DVB-T2 и DVB-C спецификациите, съвместимостта му с бъдещи DVB-T/ DVB-T2 цифрови наземни и DVB-C цифрови кабелни излъчвания не е гарантирана.

• Възможно е определени цифрови функции на телевизора да не работят в някои държави/региони и DVB-C кабелната услуга може да не работи правилно с някои доставчици. Информация за търговски марки

• Термините HDMI и HDMI High-Definition Multimedia Interface, както и логото HDMI са търговски марки или запазени търговски марки на HDMI Licensing LLC в САЩ и други държави.

• Произведено по лиценз на Dolby Laboratories. Dolby, Dolby Audio и символът двойно “D” са регистрирани търговски марки на Dolby Laboratories.

• “BRAVIA” и са търговска марка на Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, логото и логотипът Gracenote, както и логото “Powered by Gracenote” са регистрирани търговски марки или търговски марки на Gracenote в САЩ и/или други

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup и логото Wi-Fi CERTIFIED са търговски марки или регистрирани търговски марки на Wi-Fi Alliance.

• За DTS патенти, вижте http://patents.dts.com. Произведено по лиценз на DTS, Inc. DTS, символът, & DTS и символът заедно са регистрирани търговски марки, а DTS Digital Surround е търговска марка на DTS, Inc. © DTS, Inc. Всички права

• Знакът Bluetooth® и фирмените знаци са регистрирани търговски марки собственост на Bluetooth SIG, Inc. и използването на тези знаци от Sony Corporation е по лиценз.

• DiSEqC™ е търговска марка на EUTELSAT. Този телевизор поддържа DiSEqC 1.0. Този телевизор не е предназначен за управление на антени с мотор.

• TUXERA е регистрирана търговска марка на Tuxera Inc. в САЩ и други страни.

• Логото USB-IF SuperSpeed USB Trident е регистрирана търговска марка на USB Implementers Forum, Inc.2
