BEDIENUNGSANLEITUNG Bravia KD55XD8588 SONY

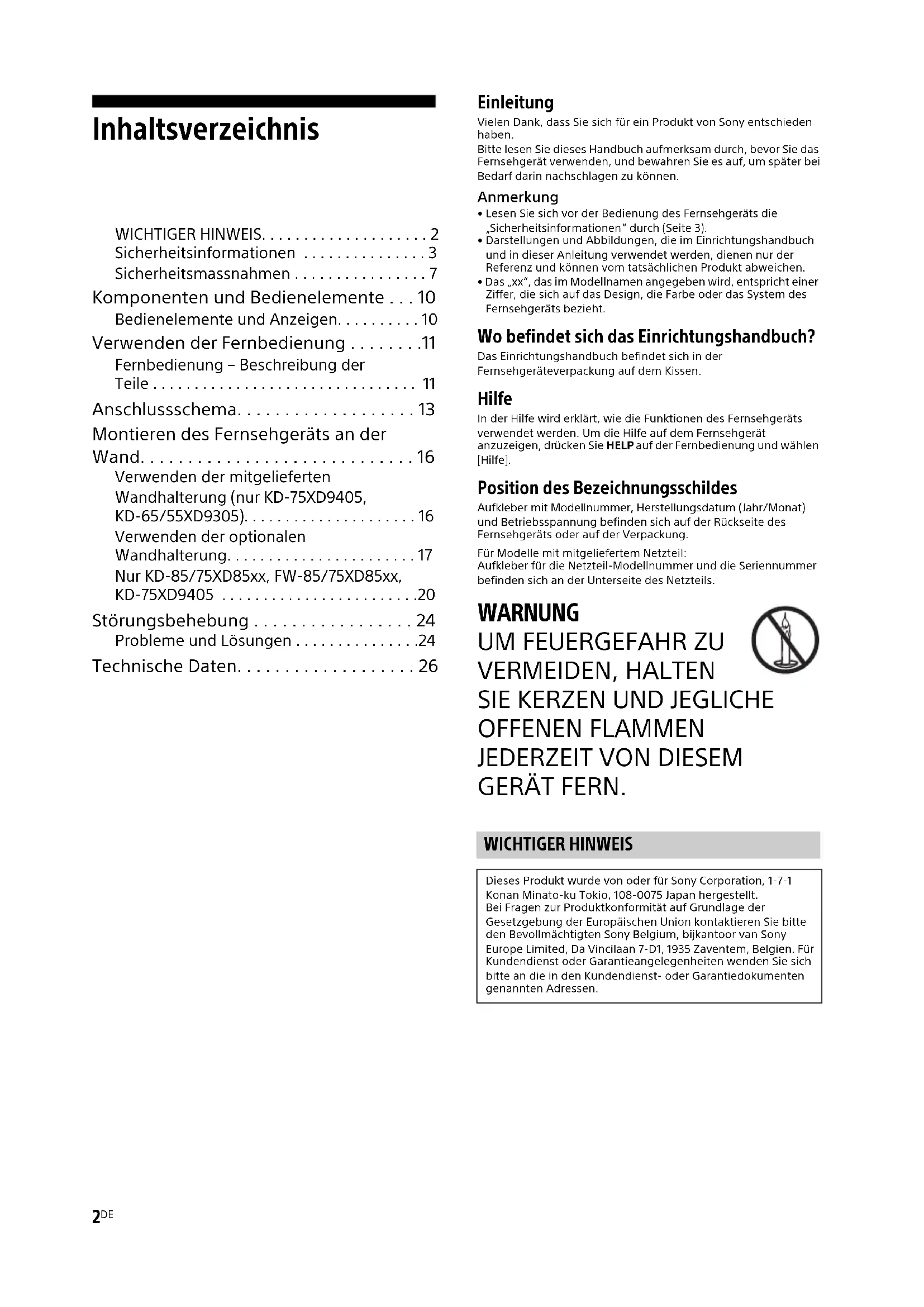

• Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Inhaltsverzeichnis WICHTIGER HINWEIS p. 2
• Sicherheitsinformationen p. 3
• Sicherheitsmassnahmen p. 7
• Komponenten und Bedienelemente p. 10
• Bedienelemente und Anzeigen p. 10
• Verwenden der Fernbedienung p. 11
• Fernbedienung – Beschreibung der Teile p. 11
• Anschlussschema p. 13
• Montieren des Fernsehgeräts an der Wand p. 16
• Verwenden der mitgelieferten Wandhalterung (nur KD-75XD9405, KD-65/55XD9305) p. 16
• Verwenden der optionalen Wandhalterung p. 17
• Nur KD-85/75XD85xx, FW-85/75XD85xx, KD-75XD9405 p. 20
• Störungsbehebung p. 24
• Probleme und Lösungen p. 24
• Technische Daten Einleitung Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können.Anmerkung• Lesen Sie sich vor der Bedienung des Fernsehgeräts die p. 26

Sicherheitsinformationen“ durch (Seite 3).

• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.• Das „xx“, das im Modellnamen angegeben wird, entspricht einer Ziffer, die sich auf das Design, die Farbe oder das System des Fernsehgeräts bezieht. Wo befindet sich das Einrichtungshandbuch? Das Einrichtungshandbuch befindet sich in der Fernsehgeräteverpackung auf dem Kissen. Hilfe In der Hilfe wird erklärt, wie die Funktionen des Fernsehgeräts verwendet werden. Um die Hilfe auf dem Fernsehgerät anzuzeigen, drücken Sie HELP auf der Fernbedienung und wählen [Hilfe]. Position des Bezeichnungsschildes Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung.Für Modelle mit mitgeliefertem Netzteil:Aufkleber für die Netzteil-Modellnummer und die Seriennummer befinden sich an der Unterseite des Netzteils. WARNUNG

JEDERZEIT VON DIESEM

GERÄT FERN. WICHTIGER HINWEIS Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sie bitte den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Für Kundendienst oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.DE

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\010COVTOC_DE.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Hinweis zum Drahtlos-Signal Hiermit erklärt die Sony Corporation, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/ EG befindet. Weitere Informationen erhältlich unter: http://www.compliance.sony.de/ Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten. Das drahtlose Fernsehsystem darf in folgenden Ländern verwendet werden: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Dieses Gerät kann auch in Ländern außerhalb Europas eingesetzt werden. WARNUNG Batterien dürfen nicht übermäßiger Hitze, wie Sonnenlicht, einem Feuer oder Ähnlichem, ausgesetzt werden. Stellen Sie einen Fernseher niemals auf einem instabilen Untergrund auf. Ein Fernseher kann herunterfallen und dadurch schwere oder sogar tödliche Körperverletzungen verursachen. Viele Verletzungen, insbesondere von Kindern, können vermieden werden, indem einfache Sicherheitsmaßnahmen eingehalten werden, wie z. B.: Verwendung von Regalen oder Sockeln, die vom Hersteller des Fernsehers empfohlen werden. Ausschließliche Verwendung von Möbeln, die den Fernseher sicher tragen können. Sicherstellung, dass der Fernseher nicht über den Rand des unterstützenden Möbelstücks übersteht. Keine Aufstellung des Fernsehers auf hohen Möbelstücken (z. B. Schränken oder Bücherregalen) ohne Verankerung des Möbelstücks und des Fernsehers auf einem geeigneten Träger. Keine Aufstellung des Fernsehers auf Tüchern oder anderen Materialien, die sich evtl. zwischen dem Fernseher und dem unterstützenden Möbelstück befinden. Aufklärung von Kindern über die Gefahren beim Klettern auf Möbelstücke, um den Fernseher oder seine Regler zu erreichen. Wenn Sie Ihren vorhandenen Fernseher behalten und an einem anderen Ort aufstellen, sollten die gleichen Hinweise wie oben genannt beachtet werden. Installation/Einstellung Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden. Installation

• Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.

• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verursacht.

• Stellen Sie das Fernsehgerät an einem Ort auf, an dem es nicht gezogen, verschoben oder umgestoßen werden kann.

• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Mitgelieferte Wandhalterung (nur KD-75XD9405, KD-65/55XD9305) Wandhalterung SU-WL450 (nur KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx)

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen. Mitgelieferte Wandhalterung Nur KD-75XD9405 Nur KD-65/55XD9305 Außer mitgelieferte Wandhalterung Nur KD-75XD9405, KD-65/55XD9305 Außer KD-75XD9405, KD-65/55XD9305 Sicherheitsinformationen Schraube (M6) Wandhalterung 13 mm Rückwärtige Abdeckung des Fernsehgeräts Schraube (M6) Wandhalterung 7 mm Rückwärtige Abdeckung des Fernsehgeräts Schraube (M6) Wandhalterung 8 mm - 12 mm Schraube (M6) Wandhalterung 8 mm - 12 mm Rückwärtige Abdeckung des Fernsehgeräts4

• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.

• Zum Transport eines großen Fernsehgeräts sind mindestens zwei Personen erforderlich (mindestens vier Personen für den KD-85XD85xx).

• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus. KD-85XD85xx KD-75XD9405, KD-65/55XD9305 KD-75/65/55XD85xx

• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.

• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton. Verhinderung des Umkippens KD-85/75/65XD85xx 8 mm - 12 mm Schraube (vorher entfernt) Schraube (nicht mitgeliefert) Kabel (nicht mitgeliefert)DE

• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts in das Gehäuse.

• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).

• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten. Installation an der Wand Aufstellung auf dem Standfuß

• Um eine ausreichende Belüftung zu gewährleisten und Staub- oder Schmutzablagerungen zu vermeiden: Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf. Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf. Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf. Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt. Netzkabel Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und/oder Verletzungen auszuschließen, sollten Sie das Netzkabel und den Stecker wie hier angegeben handhaben: Verwenden Sie ausschließlich die von Sony und keinen anderen Anbietern gelieferte Netzkabel. Stecken Sie den Stecker ganz in die Netzsteckdose. Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220 V - 240 V Wechselstrom ausgelegt. Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel. Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren. Halten Sie das Netzkabel von Wärmequellen fern. Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr. 8 mm - 12 mm

Ringschraube (nicht mitgeliefert) Schraube (nicht mitgeliefert) Kabel (nicht mitgeliefert) 18 mm oder mehr 8 mm - 12 mm M6-Schraube (nicht mitgeliefert) Schraube (nicht mitgeliefert) Kabel (nicht mitgeliefert) 30 cm 10 cm 10 cm 10 cm Lassen Sie mindestens so viel Platz um das Gerät. 30 cm 10 cm 10 cm Lassen Sie mindestens so viel Platz um das Gerät. 6 cm Die Luftzirkulation wird unterbunden. Wand Wand6

• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.

• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermäßig. Die blanken Adern im Inneren des Kabels könnten freiliegen oder brechen.

• Nehmen Sie am Netzkabel keine Veränderungen vor.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel.

• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.

• Achten Sie darauf, nicht zu viele andere Geräte an dieselbe Netzsteckdose anzuschließen.

• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt. HINWEIS ZUM NETZTEIL (nur Modelle mit mitgeliefertem Netzteil) Warnung Um das Risiko eines Brandes oder Stromschlags zu reduzieren, sollten Sie das Gerät weder Regen noch Feuchtigkeit aussetzen. Stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie z.B. Vasen, auf das Gerät, um die Gefahr eines Brandes oder Stromschlags zu verringern. Stellen Sie das Gerät nicht an einem Ort auf, an dem eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder an einem ähnliche Ort.

• Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Geräts befindet und leicht zugänglich ist.

• Verwenden Sie unbedingt das mitgelieferte Netzteil und Netzkabel.

• Verwenden Sie keine anderen Netzteile. Andernfalls kann es zu einer Fehlfunktion kommen.

• Schließen Sie das Netzkabel an eine leicht zugängliche Netzsteckdose an.

• Wickeln Sie das Netzkabel nicht um das Netzteil. Andernfalls kann die Litze im Inneren durchtrennt werden und/oder es kann zu einer Fehlfunktion des Medienreceivers kommen.

• Berühren Sie das Netzteil nicht mit feuchten Händen.

• Sollten am Netzteil irgendwelche Störungen auftreten, lösen Sie das Netzteil sofort von der Netzsteckdose.

• Solang eine Verbindung zur Netzsteckdose besteht, ist das Gerät nicht vom Netzstrom getrennt, auch wenn das Gerät selbst ausgeschaltet wurde.

• Da sich das Netzteil erwärmt, wenn es längere Zeit verwendet wird, kann es sich sehr heiß anfühlen, wenn Sie es mit der Hand berühren. Verbotene Nutzung Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann. Standort:

• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch.

• Wenn das Fernsehgerät in der Umkleidekabine eines Schwimmbads oder Thermalbads aufgestellt wird, kann das Fernsehgerät durch Schwefeldämpfe usw. beschädigt werden.

• Für eine optimale Bildqualität schützen Sie den Bildschirm vor direkter Beleuchtung oder direktem Sonnenlicht.

• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten in einen warmen Raum. Bei plötzlichen Temperaturschwankungen kann sich Feuchtigkeit niederschlagen. Dies kann die Bild- und/oder Farbqualität am Fernsehgerät beeinträchtigen. Lassen Sie die Feuchtigkeit in einem solchen Fall vor dem Einschalten des Fernsehgeräts vollständig verdunsten. Umgebung:

• Installieren Sie das Fernsehgerät nicht an heißen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es mechanischen Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen usw.). Das Fernsehgerät darf weder Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt werden.

• Stellen Sie das Fernsehgerät nicht an einen feuchten oder staubigen Ort oder in einen Raum mit fettigem Rauch oder Dampf (in der Nähe von Kochstellen oder Luftbefeuchtern). Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder das Gerät kann sich verformen.

• Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es extremen Temperaturen ausgesetzt ist, z. B. in direktem Sonnenlicht oder in der Nähe einer Heizung oder eines Warmluftauslasses. Andernfalls kann sich das Fernsehgerät überhitzen und das Gehäuse kann sich verformen und/oder es kommt zu Fehlfunktionen am Fernsehgerät. Situation:

• Nicht mit nassen Händen, ohne Gehäuse oder mit anderem als vom Hersteller empfohlenen Zubehör benutzen. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.

• Stellen Sie das Fernsehgerät nicht so auf, dass es frei in den Raum hineinragt. Anderenfalls besteht die Gefahr, dass eine Person oder ein Gegenstand gegen das Fernsehgerät stößt und es kann zu Verletzungen oder Sachschäden kommen. Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms könnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.

• Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät berühren. Anderenfalls könnte es zu einem elektrischen Schlag kommen. Wenn das Gerät nicht benutzt wird

• Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.

• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen auszuschalten.

• Bei einigen Fernsehgeräten gibt es möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss. Kinder

• Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät klettern.

• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschluckt werden. Falls folgende Probleme auftreten... Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt. Wenden Sie sich an Ihren Händler oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lassen.DE

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\010COVTOC_DE.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Wenn: Das Netzkabel beschädigt ist. Der Stecker nicht fest in der Netzsteckdose sitzt. Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist. Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen. Über LCD-Fernsehgerät Temperatur Wenn das LCD-Fernsehgerät längere Zeit genutzt wird, erwärmt sich der Bereich um den Bildschirm herum. Dieser Bereich kann sich heiß anfühlen, wenn Sie ihn mit der Hand berühren. WANDHALTERUNG (nur Modelle mit mitgelieferter Wandhalterung) Die unten aufgeführten Informationen zeigen die korrekte Handhabung der Wandhalterung. Lesen Sie sich diese Informationen sorgfältig durch und verwenden Sie die Wandhalterung korrekt. An die Kunden: Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen, um ernsthafte Verletzungen durch Feuer, Stromschlag sowie das Umkippen oder Herunterfallen des Produktes zu vermeiden.

• Überlassen Sie die Installation lizenzierten Fachleuten und halten Sie kleine Kinder während der Installation fern.

• Überlassen Sie die Umpositionierung oder Demontage des Fernsehgeräts lizenzierten Fachleuten.

• Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät installiert haben.

• Nehmen Sie keine Veränderungen an den Teilen der Wandhalterung vor.

• Befestigen Sie außer dem angegebenen Produkt keine anderen Geräte.

• Belasten Sie die Wandhalterung nicht mit zusätzlichem Gewicht außer dem Fernsehgerät.

• Lehnen und hängen Sie sich nicht an das Fernsehgerät.

• Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Fernsehgerät aus. An Sony-Händler und -Subunternehmer: Die folgenden Anleitungen gelten nur für Sony-Händler und - Subunternehmer. Lesen Sie sich die unten beschriebenen Sicherheitshinweise durch und legen Sie insbesondere während der Installation, Wartung und Überprüfung des Produkts großen Wert auf die Sicherheit.

• Wenn Sie das Fernsehgerät bewegen oder es montieren, halten Sie es an den Seiten fest. Heben Sie das Fernsehgerät nicht an der U-förmigen Leiste an.

• Legen Sie das Fernsehgerät während Handhabung und Montage nicht hin..

• Montieren Sie die Wandhalterung nicht auf Wandflächen, an denen die Ecken oder Seiten des Fernsehgeräts gegenüber der Wandoberfläche vorstehen.

• Installieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

• Installieren Sie die Wandhalterung nach den Anweisungen in der mitgelieferten Montageanleitung Wandhalterung fest an der Wand. Wenn die Schrauben lose sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.

• Verwenden Sie unbedingt die mitgelieferten Schrauben und Anbauteile ordnungsgemäß nach den Anweisungen in der mitgelieferten Montageanleitung Wandhalterung.

• Setzen Sie die Halterung nach den Anweisungen in der mitgelieferten Montageanleitung Wandhalterung korrekt zusammen.

• Achten Sie darauf, die Schrauben sicher an den gekennzeichneten Positionen festzuziehen.

• Setzen Sie das Fernsehgerät während der Installation keinen Erschütterungen aus.

• Installieren Sie das Fernsehgerät an einer Wand, die sowohl lotrecht als auch eben ist.

• Sichern Sie nach der ordnungsgemäßen Installation des Fernsehgeräts die Kabel ebenfalls ordnungsgemäß.

• Achten Sie darauf, dass das Netzkabel oder die Verbindungskabel nicht eingeklemmt werden, da die innenliegenden Adern freigelegt werden könnten, was einen Kurzschluss oder eine Spannungsunterbrechung verursachen könnte. Fernsehen

• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.

• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschäden kommen. (nur 3D-kompatible Modelle)

• Beim Anschauen von 3D-Videobildern oder beim Spielen von räumlichen 3D-Spielen verspüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfiehlt, dass alle Zuschauer beim Betrachten von 3D- Videobildern bzw. beim Spielen von räumlichen 3D-Spielen regelmäßig Pausen einlegen. Die Länge und Häufigkeit der notwendigen Pausen variiert von Person zu Person. Sie müssen für sich entscheiden, was am besten ist. Sollten irgendwelche Beschwerden auftreten, dürfen Sie nicht weiter 3D-Videobilder anschauen oder räumliche 3D-Spiele spielen, bis das Unwohlsein vorüber ist. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung von einem anderen Gerät oder Medium nach, das Sie zusammen mit dem Fernsehgerät verwenden, sowie (ii) auf unserer Website (www.sony.eu/support), wo Sie aktuelle Informationen finden. Bei kleinen Kindern (besonders bei Kindern unter sechs Jahren) entwickelt sich das Sehvermögen noch. Wenden Sie sich an einen Arzt (wie z. B. einen Kinder- oder Augenarzt), bevor Sie kleinen Kindern erlauben, 3D-Videobilder anzusehen oder räumliche 3D-Spiele zu spielen. Erwachsene sollten Kinder beaufsichtigen, um sicherzustellen, dass diese die oben aufgeführten Empfehlungen befolgen. Sicherheitsmassnahmen8

• Verwenden, lagern und belassen Sie die 3D-Brille oder die Batterie nicht in der Nähe von offenen Flammen oder an Orten mit hohen Temperaturen, z. B. in direktem Sonnenlicht oder in durch die Sonne aufgewärmten Autos. LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochpräziser Technologie gearbeitet wird und der Bildschirm 99,99 % und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige schwarze oder leuchtende Punkte (rot, grün oder blau) sichtbar sind. Es handelt sich dabei um eine strukturelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.

• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.

• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.

• Wenn Standbilder längere Zeit angezeigt werden, kann es zu Doppelbildern kommen. Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.

• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.

• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle. Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien. Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen. Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sie bitte folgende Vorsichtsmaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.

• Sprühen Sie niemals Wasser oder Reinigungsmittel direkt auf das Fernsehgerät. Es kann bis zur Unterseite des Bildschirms oder der Außenteile laufen und in das Fernsehgerät gelangen und so Schäden am Fernsehgerät verursachen.

• Verwenden Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommen.

• Berühren Sie das Fernsehgerät nicht, wenn Sie gerade chemische Stoffe wie Hand- oder Sonnenschutzcreme an den Händen haben.

• Um eine ausreichende Belüftung zu gewährleisten, wird regelmässiges Staubsaugen der Lüftungsöffnungen empfohlen.

• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt. Sonderzubehör

• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls können Bild- und/oder Tonstörungen auftreten.

• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird. Empfehlung für Stecker des F-Typs Der Vorsprung der inneren Leitung ab dem Verbindungsteil darf höchstens 1,5 mm betragen. Drahtlosfunktion des Geräts

• Das Gerät darf nicht in der Nähe medizinischer Geräte (Schrittmacher usw.) betrieben werden, da dies deren Funktionsweise beeinträchtigen kann.

• Obwohl dieses Gerät verschlüsselte Signale sendet/empfängt, müssen Sie sich vor nicht autorisiertem Empfang von Signalen schützen. Für etwaige Probleme diesbezüglich kann keine Haftung übernommen werden. Vorsichtshinweis zum Umgang mit der Fernbedienung

• Achten sie beim Einsetzen von Batterien auf die richtige Polung.

• Verwenden Sie Batterien unterschiedlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.

• Entsorgen Sie verbrauchte Batterien umweltschonend. Beachten Sie bitte geltende Entsorgungsrichtlinien für Batterien. Wenden Sie sich ggf. an die zuständige Behörde.

• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schütten Sie keine Flüssigkeiten darauf.

• Bewahren Sie die Fernbedienung nicht neben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf. WANDHALTERUNG (nur Modelle mit mitgelieferter Wandhalterung)

• Wenn Sie das Fernsehgerät, das an der Wandhalterung angebracht ist, längere Zeit verwenden, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfärben oder die Tapete kann sich lösen.

• Wenn die Wandhalterung nach der Montage an der Wand entfernt wird, bleiben die Schraubenbohrungen zurück.

• Verwenden Sie die Wandhalterung nicht an einem Ort, an dem sie mechanischen Vibrationen ausgesetzt ist. Entsorgen des Fernsehgeräts Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. max. 1,5 mm (Referenzabbildung für Stecker des F-Typs) max. 7 mmDE

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\010COVTOC_DE.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005 % Quecksilber oder 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.10

/ Beleuchtungs-LED / 3D-Sync-Sender*

Die Beleuchtungs-LED leuchtet oder blinkt entsprechend dem Status des Fernsehgeräts.

• Weiß Beim Einschalten des Fernsehgeräts/im Bild-aus-Modus/bei Softwareaktualisierungen usw.

• Cyan Beim Herstellen eine Drahtlosverbindung mit dem Mobilgerät.

• Pink* Aufnahmemodus.

• Bernstein Der Timer ist eingestellt. (Ein/Aus) CH +/- (Kanal) +/- (Lautstärke) (Eingangswahl) Eingangsquelle anzeigen lassen und auswählen.

Schalten Sie zu einem Fernsehkanal oder zur Einspeisung anderer Geräte um. *1 Stellen Sie nichts in die Nähe des Sensors.*2 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle. Bedienelemente und Anzeigen

Außer KD-75XD9405, KD-65/55XD930511

Verwenden der Fernbedienung Die Form der Fernbedienung sowie die Position, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom Fernsehgerät-Modell variieren. / (Eingangswahl/Text anhalten) Im TV-Modus: Eingangsquelle anzeigen lassen und auswählen.Im Text-Modus: Stoppt auf der aktuellen Seite. (Mikrofon) Verwenden der Sprach-Funktion. (Zum Beispiel: Suche verschiedener Inhalte über die Stimme.) (TV-Standby) Schalten Sie das Fernsehgerät ein oder aus (Standby-Modus). DIGITAL/ANALOG Schalten Sie zwischen dem Digital- und Analogmodus um. TV/RADIO Schalten Sie zwischen TV- und RADIO-Sendungen um. SYNC MENU Rufen Sie das BRAVIA Sync-Menü auf. EXIT Rufen Sie den vorherigen Bildschirm auf oder schließen Sie das Menü. Wenn der Dienst Interaktive Anwendung verfügbar ist, drücken Sie diese Taste, um den Dienst zu beenden. Fernbedienung – Beschreibung der Teile

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\030ADD_DE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Zifferntasten / (Info/Text aufdecken) Zeigt Informationen an. (Text) Diese Taste zeigt Textinformationen an. Google Play Rufen Sie den Onlinedienst „Google Play“ auf. NETFLIX (nur in bestimmten Regionen/ Ländern bzw. für bestimmte Fernsehgerätemodelle) Rufen Sie den Onlinedienst „NETFLIX“ auf. Farbtasten Mit diesen Tasten können Sie die entsprechenden Funktionen ausführen. ACTION MENU Zeigen Sie eine Liste der Kontextfunktionen an.

• Schalten Sie zu einem Fernsehkanal oder zur Einspeisung anderer Geräte um.

• Schalten Sie das Fernsehgerät ein, um einen Fernsehkanal oder den Eingang anzuzeigen. GUIDE/ Zeigen Sie die digitale Programmübersicht an. BACK/ Rufen Sie den vorherigen Bildschirm auf. HOME Zeigen Sie das Startmenü des Fernsehgeräts an. DISCOVER Rufen Sie die Inhaltsleiste auf, um nach Inhalten zu suchen. //// (Element auswählen/ Eingabe) +/– (Lautstärke) Passen Sie die Lautstärke an. (Springen) Springen Sie zwischen zwei Kanälen oder Eingängen hin und her. Das Fernsehgerät wechselt zwischen dem aktuellen Kanal oder Eingang und dem letzten Kanal oder Eingang, der ausgewählt war. (Stummschaltung) Schalten Sie den Ton stumm. Drücken Sie die Taste erneut, um den Ton wieder hörbar zu machen. PROG +/–// Im TV-Modus: Wählen Sie den Kanal. Im Text-Modus: Wählen Sie die nächste () oder vorherige () Seite. AUDIO Ändern Sie die Sprache für das Programm, das derzeit wiedergegeben wird.

Bedienen Sie Medieninhalte auf dem Fernsehgerät und auf einem angeschlossenen Gerät, das mit BRAVIA Sync kompatibel ist. (Untertiteleinstellung) Aktivieren oder deaktivieren Sie die Untertitel (wenn die Funktion verfügbar ist). HELP Zeigen Sie das Hilfe-Menü an. Von hier aus kann auf die Hilfe zugegriffen werden. REC Nehmen Sie die aktuelle Sendung mit der USB HDD-Aufnahmefunktion auf. TITLE LIST Zeigen Sie die Titelliste an.13

Anschlussschema Weitere Informationen zu den Anschlüssen finden Sie in der Hilfe (Seite 2). Nur KD-85/75XD85xx, KD-75XD9405, KD-65/55XD9305

Kopfhörer/Heim- Audiosystem/ Subwoofer Standbild- Digitalkamera/ Camcorder/USB- Speichermedien HDMI-Gerät Heim-Audiosystem mit optischem Audioeingang Kabel/Antenne/ Set-Top-Box Set-Top-Box VCR/Videospielkonsolen/ DVD-Player/Camcorder HDMI-Gerät Satellit DVD-Player mit Component-Ausgang Router Zugangskon- trollmodul Heim- Audiosystem mit ARC/ HDMI-Gerät14

Kopfhörer/ Heim- Audiosystem/ Subwoofer Standbild- Digitalkamera/ Camcorder/USB- Speichermedien HDMI-Gerät Heim- Audiosystem mit ARC/HDMI- Gerät Kabel/Antenne/ Set-Top-Box Heim-Audiosystem mit optischem Audioeingang Set-Top-Box VCR/Videospielkonsolen/ DVD-Player/Camcorder HDMI-Gerät Satellit DVD-Player mit Component-Ausgang Router Zugangskon- trollmodul15

• Um den Ton des Fernsehgeräts über die angeschlossenen Geräte wiederzugeben, drücken Sie HOME. Wählen Sie [Einstellungen] t [Ton] t [Kopfhörer/ Audioausgang] und dann das gewünschte Element.

• Wenn Sie hier ein großes USB-Gerät anschließen, kann das die daneben angeschlossenen Geräte behindern.

• Wenn Sie ein großes USB-Gerät anschließen, schließen Sie es an die Buchse USB 1 an. HDMI IN 1/2/3/4

• Wenn Sie ein digitales Audiosystem anschließen, das mit der Technologie Audio Return Channel (ARC) kompatibel ist, verwenden Sie HDMI IN 4. Andernfalls ist ein zusätzlicher Anschluss über DIGITAL AUDIO OUT (OPTICAL) notwendig. (RF-Eingang), (Satelliteneingang)

• Anschlüsse für terrestrisch/Kabel und Satellit. Anschlussschritte: MAIN t Antenne t SUB.

• Was die SUB.-Buchse betrifft, stellen Sie diese Verbindung nur her, wenn Sie den Twin-Tuner-Modus verwenden (Ausnahme: Unicable EN50494). / AV 1

• Schließen Sie hier ein SCART-Kabel an. Wenn Sie einen Analogdecoder anschließen, gibt der Tuner des Fernsehgeräts verschlüsselte Signale an den Decoder aus und der Decoder entschlüsselt die Signale, bevor sie ausgegeben werden. CAM (Conditional Access Module)

• Dieser Steckplatz bietet Zugang zu Pay- TV-Diensten. Erläuterungen dazu finden Sie in der Bedienungsanleitung im Lieferumfang des CAM.

• Stecken Sie die Smart-Card nicht direkt in den CAM-Steckplatz des Fernsehgeräts. Sie muss in das Conditional Access Module eingesetzt werden, das Sie von Ihrem autorisierten Händler erhalten haben.

• CAM wird in einigen Länder/Gegenden nicht unterstützt. Fragen Sie dazu einen autorisierten Händler.

• Möglicherweise wird eine CAM-Meldung angezeigt, wenn Sie nach der Wiedergabe von Internetvideos zu einem Digitalprogramm umschalten.

*3 Wenn Sie Mono-Geräte anschließen, schließen Sie sie an den Audioanschluss L (MONO) an. *4 Unterstützt nur 3-polige Stereo-Minibuchse. *5 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle. < 21 mm < 12 mm < 14 mm16

• Beachten Sie Seite 3 (Sicherheitsinformationen) und Seite 7 (Sicherheitsmassnahmen) der WANDHALTERUNG, bevor Sie die Montage der Wandhalterung durchführen.• Wenn Sie den Tischständer erneut anbringen, achten Sie darauf, die Schrauben (die Sie zuvor entfernt haben) in den ursprünglichen Bohrungen an der Rückseite des Fernsehgeräts zu befestigen.• Stellen Sie sicher, dass an der Wand ausreichend Platz für das Fernsehgerät ist und sie mindestens das vierfache Gewicht des Fernsehgeräts tragen kann. Seite 26-28 (Technische Daten) zum Gewicht des Fernsehgeräts. Für Anweisungen zur Wandhalterung Montage Ihres Fernsehgerät-Modells, siehe mitgeliefertes Montageanleitung Wandhalterung. Verwenden der mitgelieferten Wandhalterung (nur KD-75XD9405, KD-65/55XD9305) An die Kunden Für die Montage dieses Produktes sind ausreichende Fachkenntnisse erforderlich. Überlassen Sie die Montage unbedingt einem Sony-Händler oder lizenzierten Fachleuten und legen Sie während der Montage großen Wert auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder unsachgemäße Montage oder die Montage eines anderen als des angegebenen Produktes. Ihre gesetzlichen Rechte (sofern gegeben) sind davon nicht betroffen. An Sony-Händler und -Fachleute Für die Montage dieses Produktes sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung sorgfältig durch, um die Montagearbeiten sicher durchführen zu können. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.17

Die Bedienungsanleitung des Fernsehgeräts zeigt nur die Schritte zur Vorbereitung der Montage des Fernsehgeräts vor der Montage an der Wand. An die Kunden: Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren. An Sony-Händler und -Fachleute: Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts Ihre volle Aufmerksamkeit der Sicherheit. Verwenden Sie die Wandhalterung SU-WL450 (nicht mitgeliefert) (KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx), um das Fernsehgerät an der Wand zu montieren. Wenn Sie die Wandhalterung montieren, beachten Sie auch die Bedienungsanleitung und die Installationsanleitung im Lieferumfang der Wandhalterung. Anmerkung

• Achten Sie darauf, die entfernten Schrauben an einem sicheren Ort aufzubewahren und sie von Kindern fernzuhalten. Anleitungen zur Montage der Wandhalterung für Ihr TV-Modell finden Sie auf der folgenden Website: www.sony.eu/tv/wall-mount-bracket-manual Verwenden der optionalen Wandhalterung Für die Montage dieses Produkts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann. Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.18

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\030ADD_DE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Nur KD-65/55XD9305 1 Entfernen Sie die Sockelabdeckung und Klemmenabdeckungen. 2 Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts. 3 Befestigen Sie die Wandmontage Befestigung (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand). Anmerkung

• Wenn Sie einen elektrischen Schraubendreher benutzen, setzen Sie das Drehmoment bei etwa 1,5 N·m {15 kgf∙cm} an.

• Achten Sie darauf, die Wandmontage Befestigung festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontage Befestigung zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontage Befestigung und zur Beschädigung des Fernsehgeräts führen.

Nur KD-65/55XD85xx, FW-65/55XD85xx Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts.

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\030ADD_DE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Das Fernsehgerät kann mit einer Wandhalterung (nicht mitgeliefert) wie werkseitig ausgeliefert an der Wand befestigt werden. Bereiten Sie das Fernsehgerät für die Wandhalterung vor, bevor Sie die Kabelanschlüsse herstellen. Zum Schutz des Produktes und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des Fernsehgeräts an der Wand von einem qualifizierten Techniker durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren.

• Befolgen Sie die Anweisungen im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage des Fernsehgeräts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann.

• Lagern Sie die nicht verwendeten Schrauben sowie den Tischständer an einem sicheren Ort, bis Sie den Tischständer anbringen möchten. Halten Sie die Schrauben von kleinen Kindern fern. Nur KD-85/75XD85xx, FW-85/75XD85xx 1 Entfernen Sie die Sockelabdeckung. 2 Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts. Nur KD-85/75XD85xx, FW-85/75XD85xx, KD-75XD9405

3 Lösen sie den Tischständer vom fernsehgerät. 4 Befestigen Sie die Wandhalterung (nicht mitgeliefert) mit den Schrauben (nicht mitgeliefert). Anmerkung

• Wenn Sie einen elektrischen Schraubendreher benutzen, setzen Sie das Drehmoment bei etwa 1,5 N·m {15 kgf∙cm} an. Wandhalterung (nicht mitgeliefert) Schraube (nicht mitgeliefert)22

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\030ADD_DE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Nur KD-75XD9405 1 Entfernen Sie die Sockelabdeckung und Klemmenabdeckungen. 2 Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts. 3 Befestigen Sie die Wandmontage Befestigung (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand). Anmerkung

• Wenn Sie einen elektrischen Schraubendreher benutzen, setzen Sie das Drehmoment bei etwa 1,5 N·m {15 kgf∙cm} an.

• Achten Sie darauf, die Wandmontage Befestigung festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontage Befestigung zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontage Befestigung und zur Beschädigung des Fernsehgeräts führen.

4 Lösen Sie den Tischständer vom Fernsehgerät. 5 Befestigen Sie die Wandhalterung (nicht mitgeliefert) mit den Schrauben (nicht mitgeliefert). Anmerkung

• Wenn Sie einen elektrischen Schraubendreher benutzen, setzen Sie das Drehmoment bei etwa 1,5 N·m {15 kgf∙cm} an. Wandhalterung (nicht mitgeliefert) Schraube (nicht mitgeliefert)24

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\040TRO_DE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Störungsbehebung Damit die Software des Fernsehgeräts immer aktuell ist, müssen Sie die aktuellen Softwareinformationen über das digitale Sendesystem oder das Internet herunterladen, um die Software zu aktualisieren. Wählen Sie [Jetzt aktualis.], um eine Softwareaktualisierung zu starten. Die Beleuchtungs-LED blinkt weiß, während die Software aktualisiert wird. Der folgende Bildschirm mit der Meldung [Updating...] (Aktualisierung läuft...) wird angezeigt, während die Software aktualisiert wird. Trennen Sie während der Softwareaktualisierung nicht das Netzkabel. Andernfalls wird die Softwareaktualisierung möglicherweise nicht vollständig abgeschlossen, was zu einer Fehlfunktion der Software führen kann. Die Softwareaktualisierungen können bis zu 30 Minuten dauern. Wenn Sie die Software nicht automatisch aktualisieren möchten, drücken Sie HOME und wählen Sie [Hilfe] t [Systemsoftware-Aktualisierung] t [Automatischer Software-Download] t [Aus]. Wenn Sie das Fernsehgerät anschließen, lässt sich das Fernsehgerät möglicherweise eine Zeit lang nicht einschalten, auch wenn Sie die Einschalttaste auf der Fernbedienung oder am Fernsehgerät drücken, da es eine Zeit lang dauert, bis sich das System initialisiert hat. Warten Sie ungefähr eine Minute und versuchen Sie es dann erneut. Wenn Sie das Gerät einschalten, indem Sie die Einschalttaste auf der Fernbedienung oder am Fernsehgerät drücken, dauert es eine Zeit lang, bis sich die Beleuchtungs-LED einschaltet und die Fernbedienung betriebsfähig ist. Wenn die Beleuchtungs-LED rot blinkt, zählen Sie die Anzahl der Blinkvorgänge (die Intervallzeit beträgt drei Sekunden). Wenn die Beleuchtungs-LED rot blinkt, setzen Sie den Fernseher zurück, indem Sie das Netzkabel zwei Minuten lang trennen. Schalten Sie den Fernseher dann ein. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder den Sony- Kundendienst und geben Sie an, wie häufig die Beleuchtungs-LED rot blinkt (die Intervallzeit liegt bei drei Sekunden). Trennen Sie das Netzkabel und informieren Sie Ihren Händler oder das Sony-Servicecenter. Wenn die Beleuchtungs-LED nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen. Sie können auch unter Störungsbehebung in der Hilfe nachschlagen oder eine Selbstdiagnose durchführen, indem Sie [Hilfe] t [Selbstdiagnose] auswählen. Wenn das Problem weiterhin besteht, lassen Sie das Fernsehgerät von einem qualifizierten Kundendiensttechniker warten. Probleme und Lösungen Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu hören. Prüfen Sie die Antennen- oder Kabelverbindung. Schließen Sie das Fernsehgerät an die Netzsteckdose an und drücken Sie am Fernsehgerät oder auf der Fernbedienung. Einige Programme können nicht eingestellt werden. Prüfen Sie die Antennen- oder Kabelverbindung. Das Satellitenkabel kann kurzgeschlossen sein oder es kann sich um Anschlussprobleme des Kabels handeln. Bitte überprüfen Sie das Kabel und den Anschluss und schalten Sie das Fernsehgerät mit dem Ein/Aus Schalter aus und schalten es dann wieder ein. Die von Ihnen eingegebene Frequenz ist außer Reichweite. Bitte wenden Sie sich an die zuempfangene Satellitensendeanstalt. Es werden keine Kabelfernsehdienste (Sender) gefunden. Überprüfen Sie die Kabelverbindung bzw. die Tunerkonfiguration. Versuchen Sie [Autom. Digital-Suchlauf] durchzuführen, indem Sie [Antenne] statt [Kabel] auswählen. Updating...DE

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\040TRO_DE.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Die Fernbedienung funktioniert nicht. Tauschen Sie die Batterien aus. Sie haben das Passwort für [Kindersicherung] vergessen. Geben Sie 9999 als PIN-Code ein. Aktualisieren Sie den PIN-Code, indem Sie [Einstellungen]

[Kindersicherung] t [PIN-Code ändern] wählen. Das Gehäuse des Fernsehgeräts erwärmt sich. Wenn das Fernsehgerät lange Zeit verwendet wird, erwärmt sich das Gehäuse des Fernsehgeräts. Es fühlt sich möglicherweise heiß an, wenn Sie es mit der Hand berühren. Eingefrorenes Audio oder Video, ein leerer Bildschirm, oder das Fernsehgerät spricht nicht auf die Tasten an Fernseher oder Fernbedienung an. Führen Sie einen einfachen Rücksetzvorgang des Fernsehgeräts aus, indem Sie das Netzkabel zwei Minuten lang abziehen und dann erneut einstecken. Die Tasten , CH+/–, +/–, und TV sind auf dem Fernsehgerät nicht zu sehen. Beachten Sie die Abbildung unten, um die Position der Tasten auf dem Fernsehgerät zu lokalisieren. Nur KD-75XD9405, KD-65/55XD9305 Außer KD-75XD9405, KD-65/55XD9305 Die Beleuchtungs-LED ist aktiviert. Wenn Sie nicht möchten, dass die Beleuchtungs- LED leuchtet, können Sie sie deaktivieren. Drücken Sie HOME und wählen Sie dann [Einstellungen] t [Beleuchtungs-LED] t [Aus]. Es kann über WPS keine Verbindung mit einem Wireless-Router hergestellt werden (Wi-Fi Protected Setup). Wenn Sie WEP-Sicherheit verwenden, wählen Sie [Einfach] t [Wi-Fi] t [Über Suchlaufliste verbinden]. Wählen Sie dann den Netzwerknamen (SSID), mit dem Sie eine Verbindung herstellen möchten. Der erforderliche Netzwerkname kann in der Netzwerkkonfiguration nicht gefunden werden. [[Manueller Eintrag]] auswählen und zur Eingabe des Netzwerknamens drücken. Rückseite des Fernsehgeräts Rückseite des Fernsehgeräts26

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\040TRO_DE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Technische Daten TV-System Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung Fernsehnorm Abhängig von Landes-/Bereichsauswahl/ Fernsehgerätemodell Analog: B/G, D/K, L, I Digital: DVB-T/DVB-C DVB-T2* Satellit*: DVB-S/DVB-S2 Farb-/Videosystem Analog: PAL, SECAM, NTSC3.58 (nur Video), NTSC4.43 (nur Video) Digital: Schlagen Sie in der Hilfe nach. Kanalbereich Abhängig von Landes-/Bereichsauswahl/ Fernsehgerätemodell Analog: UHF/VHF/Kabel Digital: UHF/VHF/Kabel Satellit*: IF Frequenz 950-2.150 MHz Tonausgänge KD-85/65/55XD85xx: 10 W + 10 W KD-75XD9405, KD-75XD85xx, KD-65/55XD9305: 7,5 W + 7,5 W + 7,5 W + 7,5 W Wireless-Technologie Protokoll IEEE802.11ac/a/b/g/n (Abhängig vom Land/der Region ist IEEE802.11ac möglicherweise nicht verfügbar.) Bluetooth Version 4.1

• Nicht alle Fernsehgeräte verfügen über DVB-T2- oder DVB-S/S2-Technologie oder Satellitenantennenanschluss. Eingangs-/Ausgangsbuchsen Antenne/Kabel 75 Ohm, externer Anschluss für VHF/UHF Satellitenantenn Buchsenverbindung vom Typ F IEC169-24,

• 3840 × 2160p wird angezeigt, wenn 4096 × 2160p eingespeist wird Video (3D) (nur 3D-kompatible Modelle): Frame Packing: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Nebeneinander: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Untereinander: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: 5,1-Kanal linear PCM: 32, 44,1, 48, 88,2, 96, 176,4 und 192 kHz, 16, 20 und 24 Bit, Dolby Digital und DTS ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 4) DIGITAL AUDIO OUT (OPTICAL) Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital, DTS) AUDIO OUT / (Stereo-Minibuchse) Kopfhörer, Audioausgang, Subwoofer 1, 2, 3 (HDD REC)*

USB-Geräteanschluss ( 3 USB-HDD-Gerät für REC-Funktion) USB-Anschluss 1 und 2 unterstützen High-Speed- USB (USB2.0). Der USB-Anschluss 3 unterstützt SuperSpeed-USB (USB3.0). Einschub CAM (Zugangskontrollmodul) LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.) DC IN 24 V (nur KD-65/55XD9305), DC IN 19.5 V (nur KD-55XD85xx) NetzteileingangDE

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\040TRO_DE.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Sonstiges Sonderzubehör Wandhalterung: SU-WL450 (nur KD-65/55XD9305, KD-65/55XD85xx) Drahtloser Subwoofer: SWF-BR100 3D-Aktivbrille: TDG-BT500A (nur KD-75XD9405, KD-65/55XD9305) Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Stromversorgung, Produktdatenblatt und anderes Betriebsspannung außer Modell mit mitgeliefertem Netzteil 220 V - 240 V Wechselstrom, 50 Hz nur Modelle mit mitgeliefertem Netzteil 24 V DC Gleichstrom mit Netzteil (KD-65/55XD9305) 19,5 V Gleichstrom mit Netzteil (KD-55XD85xx / FW-55XD85xx) Belastbarkeit: Eingang 220 V - 240 V Wechselstrom, 50 Hz Energieeffizienzklasse KD-85XD85xx / FW-85XD85xx: A+ KD-75XD9405: A KD-75XD85xx / FW-75XD85xx: A+ KD-65XD9305: B KD-65XD85xx / FW-65XD85xx: A+ KD-55XD9305: B KD-55XD85xx / FW-55XD85xx: A Bildschirmgröße (Diagonale) (Ca.) KD-85XD85xx / FW-85XD85xx: 214,8 cm / 85 Zoll KD-75XD9405: 189,3 cm / 75 Zoll KD-75XD85xx / FW-75XD85xx: 189,3 cm / 75 Zoll KD-65XD9305: 163,9 cm / 65 Zoll KD-65XD85xx / FW-65XD85xx: 163,9 cm / 65 Zoll KD-55XD9305: 138,8 cm / 55 Zoll KD-55XD85xx / FW-55XD85xx: 138,8 cm / 55 Zoll Stromverbrauch im Modus [Standard] KD-85XD85xx / FW-85XD85xx: 168 W KD-75XD9405: 202 W KD-75XD85xx / FW-75XD85xx: 147 W KD-65XD9305: 167 W KD-65XD85xx / FW-65XD85xx: 119 W KD-55XD9305: 134 W KD-55XD85xx / FW-55XD85xx: 103 W im Modus [Brillant] KD-85XD85xx / FW-85XD85xx: 294 W KD-75XD9405: 352 W KD-75XD85xx / FW-75XD85xx: 262 W KD-65XD9305: 225 W KD-65XD85xx / FW-65XD85xx: 214 W KD-55XD9305: 217 W KD-55XD85xx / FW-55XD85xx: 157 W Durchschnittlicher Energieverbrauch im Jahr*

0,50 W (27 W im Software-/EPG- Aktualisierungsmodus) Anzeigeauflösung

3.840 Punkte (horizontal) × 2.160 Zeilen (vertikal)

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\05_4584644151_DE\040TRO_DE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Gewicht (Ca.) mit Tischständer KD-85XD85xx: 65,6 kg KD-75XD9405: 43,2 kg KD-75XD85xx: 38,7 kg KD-65XD9305: 32,1 kg KD-65XD85xx: 23,9 kg KD-55XD9305: 24,9 kg KD-55XD85xx: 18,6 kg ohne Tischständer KD-85XD85xx: 60,2 kg KD-75XD9405: 38,7 kg KD-75XD85xx: 33,4 kg KD-65XD9305: 28,9 kg KD-65XD85xx: 20,3 kg KD-55XD9305: 22,0 kg KD-55XD85xx: 15,1 kg *1 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.*2 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab. *3 Die Leistungsaufnahme im Standbybetrieb steigt, wenn der Fernseher mit dem Netzwerk verbunden ist. *4 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. Anmerkung

• Entfernen Sie nicht die Kartenattrappe aus dem Einschub TV CAM (Zugangskontrollmodul), außer wenn Sie eine passende Smartcard in einem CAM einsetzen möchten.• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.• Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen ( ) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T/DVB-T2 (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlt werden oder in denen ein Zugang zu DVB-C- kompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert. Bitte erkundigen Sie sich bei Ihrem Fachhändler vor Ort, ob an Ihrem Wohnort DVB-T/ DVB-T2-Signale empfangen werden können oder fragen Sie Ihren Kabelanbieter, ob dessen DVB-C- Kabeldienst mit dem Betrieb dieses Fernsehers kompatibel ist.

• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.

• Dieses Fernsehgerät erfüllt die DVB-T/ DVB-T2-und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T/DVB-T2- und DVB-C- Signalen ist jedoch nicht garantiert.

• In manchen Ländern/Gebieten sind u. U. einige Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei funktioniert. Information zu Warenzeichen

• Die Begriffe HDMI und HDMI High- Definition Multimedia Interface und das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

• In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D- Symbol sind Warenzeichen von Dolby Laboratories.

• „BRAVIA” und sind Warenzeichen der Sony Corporation.DE

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, das Gracenote-Logo und das Gracenote- Firmenlogo sowie das „Powered by Gracenote“-Logo sind entweder eingetragen Marken oder Marken von Gracenote in den Vereinigten Staaten und/ oder anderen Ländern.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2015 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup und das Wi-Fi CERTIFIED- Logo sind Marken oder eingetragene Marken von Wi-Fi Alliance.

• Die DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol, & DTS und das Symbol zusammen sind eingetragene Markenzeichen und DTS Digital Surround ist ein Markenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

• Designed with UEI Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014

• Die Bluetooth® Wortmarke und -Logos sind eingetragene Marken, die Eigentum der Bluetooth SIG, Inc. sind und von der Sony Corporation unter Lizenz verwendet werden. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

• DiSEqC™ ist ein Warenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSEqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen.

• TUXERA ist eine eingetragene Marke von Tuxera Inc. in den USA und anderen Ländern.

• Das USB-IF SuperSpeed USB-Dreizack-Logo ist eine eingetragene Marke von USB Implementers Forum, Inc.2

TÆNDTE LYS ELLER ANDEN
