BRUKSANVISNING Bravia KD55XD8588 SONY

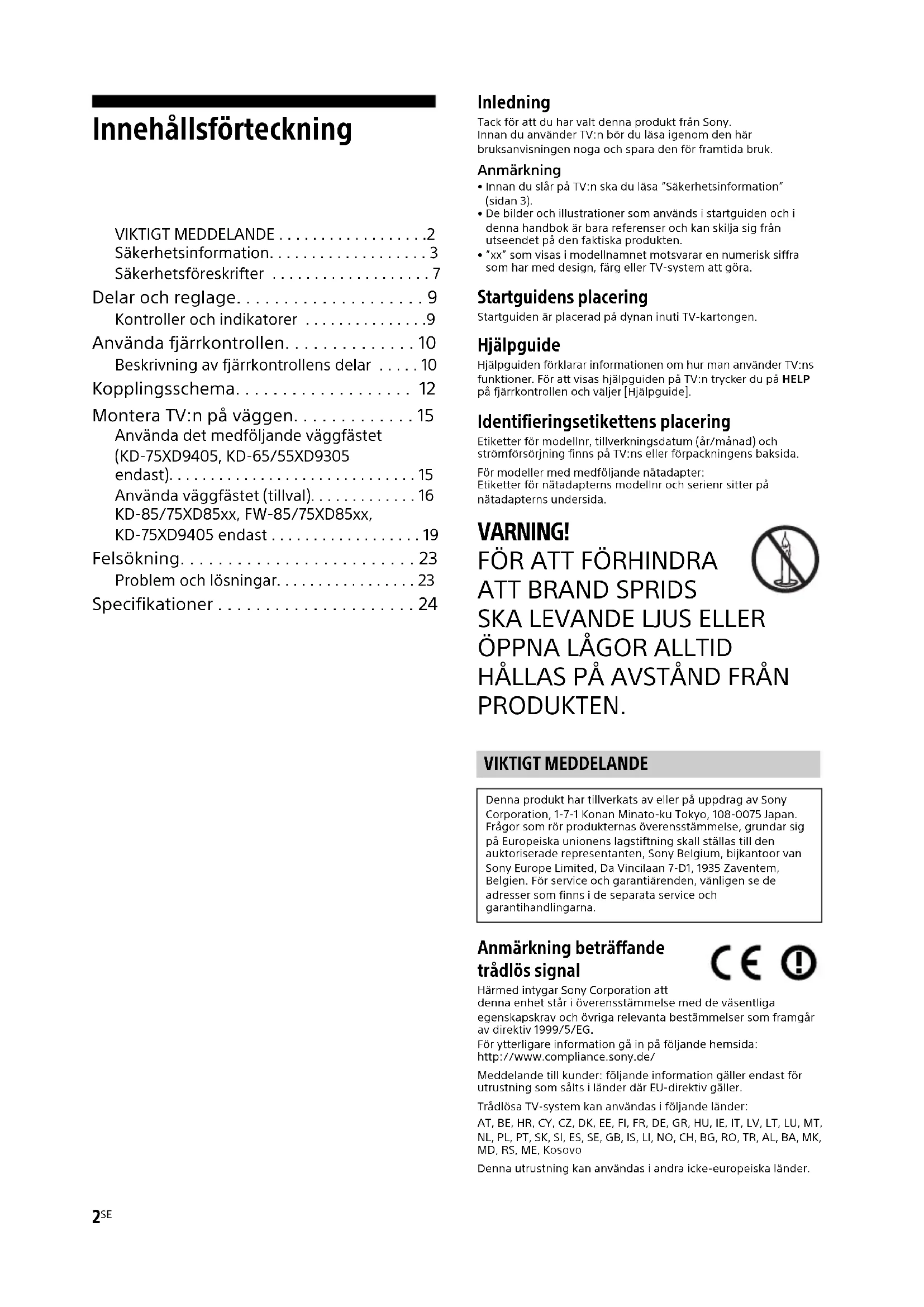

• Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Innehållsförteckning VIKTIGT MEDDELANDE p. 2
• Säkerhetsinformation p. 3
• Säkerhetsföreskrifter p. 7
• Delar och reglage p. 9
• Kontroller och indikatorer p. 9
• Använda fjärrkontrollen p. 10
• Beskrivning av fjärrkontrollens delar p. 10
• Kopplingsschema p. 12
• Montera TV:n på väggen p. 15
• Använda det medföljande väggfästet (KD-75XD9405, KD-65/55XD9305 endast) p. 15
• Använda väggfästet (tillval) p. 16
• KD-85/75XD85xx, FW-85/75XD85xx, KD-75XD9405 endast p. 19
• Felsökning p. 23
• Problem och lösningar p. 23
• Specifikationer Inledning Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.Anmärkning• Innan du slår på TV:n ska du läsa “Säkerhetsinformation” (sidan 3). • De bilder och illustrationer som används i startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.• ”xx” som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra. Startguidens placering Startguiden är placerad på dynan inuti TV-kartongen. Hjälpguide Hjälpguiden förklarar informationen om hur man använder TV:ns funktioner. För att visas hjälpguiden på TV:n trycker du på HELP på fjärrkontrollen och väljer [Hjälpguide]. Identifieringsetikettens placering Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida.För modeller med medföljande nätadapter:Etiketter för nätadapterns modellnr och serienr sitter på nätadapterns undersida. VARNING! p. 24

HÅLLAS PÅ AVSTÅND FRÅN PRODUKTEN. Anmärkning beträffande trådlös signal Härmed intygar Sony Corporation att denna enhet står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.För ytterligare information gå in på följande hemsida:http://www.compliance.sony.de/Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.Trådlösa TV-system kan användas i följande länder: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, KosovoDenna utrustning kan användas i andra icke-europeiska länder. VIKTIGT MEDDELANDE Denna produkt har tillverkats av eller på uppdrag av Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Frågor som rör produkternas överensstämmelse, grundar sig på Europeiska unionens lagstiftning skall ställas till den auktoriserade representanten, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. För service och garantiärenden, vänligen se de adresser som finns i de separata service och garantihandlingarna.3

VARNING Batterier får inte utsättas för hög temperatur, exempelvis från solljus, eld och liknande. Placera aldrig en TV-apparat på en instabil plats. En TV-apparat kan falla ner och orsaka allvarlig personskada eller dödsfall. Många personskador, speciellt för barn, kan undvikas genom att enkla försiktighetsåtgärder vidtas, som att: Använda höljen eller stativ som rekommenderas av TV- apparatens tillverkare. Endast använda möbler som säkert stöder TV-apparaten. Försäkra sig om att TV-apparaten inte skjuter fram över den stödjande möbelns kant. Inte placera TV-apparaten på någon hög möbel (till exempel skåp eller bokhyllor) utan att förankra både möbeln och TV- apparaten mot ett passande stöd. Inte placera TV-apparaten på tyg eller andra material som kan finnas mellan TV-apparaten och stödjande möbel. Lära barn om farorna med att klättra på möbler för att nå TV- apparaten eller dess kontroller. Om din befintliga TV-apparat ska behållas och omplaceras bör samma aktsamhet som ovan tillämpas. Installation Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom. Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.

• Placera TV:n på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.

• Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.

• Endast en behörig servicetekniker bör utföra vägginstallationer.

• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: Medföljande väggfäste (KD-75XD9405, KD-65/55XD9305 endast) Väggfäste SU-WL450 (KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx endast)

• Använd de skruvar som levererades med väggfästet när väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned. Medföljande väggfäste KD-75XD9405 endast KD-65/55XD9305 endast Utom medföljande väggfäste KD-75XD9405, KD-65/55XD9305 endast Utom KD-75XD9405, KD-65/55XD9305 Transport

• Lossa alla kablar från TV:n innan du transporterar den.

• Två personer eller flera (fyra personer eller flera för KD-85XD85xx) krävs för att transportera en stor TV-apparat.

• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen. KD-85XD85xx KD-75XD9405, KD-65/55XD9305 Säkerhetsinformation Skruv (M6) Väggfäste 13 mm TV:ns bakre hölje Skruv (M6) Väggfäste 7 mm TV:ns bakre hölje Skruv (M6) Väggfäste 8 mm - 12 mm Skruv (M6) Väggfäste 8 mm - 12 mm TV:ns bakre hölje4

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.

• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar. Förebyggande av fall KD-85/75/65XD85xx KD-75XD9405, KD-65/55XD9305 KD-55XD85xx 8 mm - 12 mm Skruv (tidigare avlägsnad) Skruv (medföljer ej) Kabel (medföljer ej) 8 mm - 12 mm M6 ögleskruv (medföljer ej) Skruv (medföljer ej) Kabel (medföljer ej) 18 mm eller mer 8 mm - 12 mm M6-skruv (medföljer ej) Skruv (medföljer ej) Kabel (medföljer ej)5

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.

• Lämna fritt utrymme runt TV:n enligt nedanstående figur.

• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation. Monterad på väggen Monterad på stativ

• För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts: Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes. Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob. Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den. Installera inte TV:n såsom figurerna nedan visar. Nätkabel Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom: Använd endast nätkablar från Sony och inga andra märken. För in stickkontakten hela vägen i eluttaget. Anslut TV:n till ett eluttag som levererar 220 volt - 240 volt AC. För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna. Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den. Håll nätkabeln på avstånd från värmekällor. Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand. Anmärkning

• Använd inte medföljande nätkabel tillsammans med annan utrustning.

• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.

• Modifiera inte nätkabeln.

• Ställ inga tunga föremål på nätkabeln.

• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.

• Anslut inte alltför många apparater till ett och samma eluttag.

• Använd inte eluttag som inte passar till stickkontakten. NOTERING OM NÄTADAPTER (enbart på modeller med nätadapter) Varning! Utsätt inte den här apparaten för regn eller fukt för att undvika risk för brand eller elstötar. Att placera kärl med vätska, t.ex. blomvaser, på enheten medför risk för elektriska stötar och fara för brand. Placera inte denna utrustning i ett trångt utrymme, som till exempel i en bokhylla eller liknande.

• Se till så att nätkontakten ansluts till ett lättåtkomligt eluttag i närheten av utrustningen.

• Använd medföljande nätadapter och nätkabel.

• Använd inte någon annan nätadapter. Det kan orsaka funktionsstörningar.

• Anslut nätadaptern till ett lättåtkomligt eluttag.

• Vira inte nätkabeln runt nätadaptern. Det kan hända att kabeln går sönder och/eller orsakar funktionsfel på mediamottagaren.

• Vidrör inte nätadaptern med våta händer.

• Om nätadaptern inte verkar fungera korrekt bör du omedelbart dra ut den från eluttaget.

• Systemet är inte bortkopplat från elnätet så länge kontakten sitter i ett vägguttag, även om du stängt av själva systemet.

• Det kan hända att din hand blir varm när du rör vid nätadaptern eftersom den blir varm när den används under en längre tid. Förbjuden användning Installera inte och använd inte TV:n på platser eller i miljöer/ situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom. Platser:

• Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

• Om TV:n placeras i ett omklädesrum för ett allmänt bad eller varma källor kan TV:n skadas av luftburen svavel etc.

• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.

• Undvik att flytta TV:n från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att TV:n visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan TV:n startas. Miljöer:

• Installera inte TV:n på platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

• Placera inte TV:n i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att TV:n blir skev.

• Installera inte TV:n på platser som utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. TV:n kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på TV:n. 30 cm 10 cm 10 cm 10 cm Lämna minst så här mycket fritt utrymme runt TV:n. 30 cm 10 cm 10 cm Lämna minst så här mycket fritt utrymme runt TV:n. 6 cm Luften kan inte cirkulera fritt. Vägg Vägg6

• Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.

• Installera INTE TV:n så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter emot TV:n.

• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.

• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars kan detta orsaka elchock. När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.

• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.

• Vissa TV-apparater kan ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt. Barnens säkerhet

• Se till att barn inte klättrar på TV:n.

• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag. Om följande problem uppstår... Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår. Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker. Om: Nätkabeln skadas. Eluttaget inte passar till stickkontakten. TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den. Vätska eller något föremål råkar hamna i höljets öppningar. Om LCD-TV:ns temperatur När LCD-TV:n används under en längre tid kan området runt panelen bli varmt. Du kan känna denna värme om du tar på panelen med handen. Varning! Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel- TV nät kan i vissa fall medföra risk för brand. För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet. VÄGGFÄSTE (enbart modeller med medföljande väggfäste) Informationen nedan visar korrekt hantering av väggfästet. Läs noggrant igenom denna information och använd väggfästet enligt anvisningarna. Till kunden: Observera följande försiktighetsåtgärder för att förhindra allvarlig skada på grund av brand, elektriska stötar, att produkten välter eller faller i golvet.

• Överlåt installationen till behöriga montörer och se till att små barn inte befinner sig i närheten när installationen utförs.

• Överlåt förflyttning eller nedmontering av TV:n till behöriga montörer.

• Ta inte ut några skruvar, etc., efter att TV:n har monterats.

• Modifiera inte väggfästets olika delar.

• Montera ingen annan utrustning än den specificerade produkten.

• Utsätt inte väggfästet för annan belastning än själva TV:n.

• Luta dig inte mot eller häng på TV:n.

• Hantera TV:n försiktig när du rengör den eller utför underhåll. Till Sony-återförsäljare och installatörer: Följande instruktioner gäller bara för Sony-återförsäljare och installatörer. Läs noggrant igenom säkerhetsföreskrifterna nedan och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

• Håll i TV:ns sidor när du hanterar eller monterar den. Lyft inte TV:n i den u-formade stången.

• Lägg inte TV:n ner när du hanterar eller monterar den.

• Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.

• Installera inte TV:n över eller under en luftkonditioneringsanläggning.

• Var noga med att installera väggfästet stadigt på väggen och följ instruktionerna i den medföljande installationsguiden för väggfäste. Om någon av skruvarna är lösa eller lossar helt kan väggfästet falla ner och orsaka skada på person eller egendom.

• Använd de skruvar och fästanordningar som medföljer på det sätt som beskrivs i den installationsguide som medföljer väggfästet. Om du byter beslagsdetaljer kan TV:n ramla ner och skadas eller orsaka personskada.

• Montera fästet ordentligt enligt den procedur som beskrivs i den medföljande installationsguiden för väggfäste.

• Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.

• Utsätt inte TV:n för stötar vid installationen.

• Installera TV:n på en vägg som är både lodrät och slät.

• När TV:n installerats på rätt sätt fäster du kablarna ordentligt.

• Se till att inte strömkabeln eller de övriga kablarna blir klämda eftersom de inre ledarna kan bli exponerade och orsaka kortslutning eller elavbrott.7

• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.

• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel. (Endast 3D-kompatibla modeller)

• Vissa människor kan uppleva obehag (t.ex. ansträngda ögon, trötthet eller illamående) när man tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel. Sony rekommenderar att alla som tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel tar regelbundna pauser medan de gör det. Längden eller frekvensen av nödvändiga pauser varierar från person till person. Du måste själv avgöra vad som fungerar bäst. Om du upplever något obehag, ska du sluta titta på 3D-videobilder eller spela stereoskopiska 3D-spel tills obehaget upphör och kontakta en läkare om du tycker att det är nödvändigt. Du bör även granska (i) bruksanvisningen för alla andra enheter eller media som används med TV-apparaten och gå till (ii) vår webbplats (www.sony.eu/support) för den senaste informationen. Synen hos barn (speciellt under sex års ålder) utvecklas fortfarande. Kontakta en läkare (t.ex. en barn- eller ögonläkare) innan du låter barn titta på 3D-videobilder eller spela stereoskopiska 3D-spel. Vuxna ska övervaka barn och säkerställa att de följer rekommendationerna ovan.

• 3D-glasögonen och batteriet får inte användas, förvaras eller lämnas nära en öppen eld, eller på platser med hög temperatur t.ex. i direkt solljus eller i soluppvärmda bilar. LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.

• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.

• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte på någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.

• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.

• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.

• LCD-skärmen innehåller en liten mängd flytande kristaller. Kassera TV:n enligt lokala lagar och bestämmelser. Hantering och rengöring av TV:ns bildskärm/ hölje Var noga med att lossa nätkabeln från eluttaget före rengöring. Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.

• Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV:apparaten.

• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.

• Rör inte TV:n om din hand är täckt med något kemiskt medel som handkräm eller solskyddskräm.

• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.

• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av underlaget. Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avstånd från TV:n. Annars kan bildstörningar och/ eller akustiskt brus uppstå.

• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter. Rekommendation för kontakten av F-typ Den inre tråden får inte skjuta ut mer 1,5 mm från anslutningsdelen. Trådlös funktion

• Slå inte på enheten i närheten av medicinsk utrustning (pacemaker etc.), eftersom detta kan leda till felfunktion på den medicinska utrustningen.

• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat uppsnappande. Vi kan inte hållas ansvariga för problem som uppstår. Försiktighet vid hantering av fjärrkontrollen

• Var noga med att sätta i batterierna åt rätt håll (+ / -).

• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.

• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.

• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.

• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum. VÄGGFÄSTE (enbart modeller med medföljande väggfäste)

• Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.

• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.

• Använd inte väggfästet på en plats där det utsätts för mekaniska vibrationer. Säkerhetsföreskrifter max. 1,5 mm (Referensritning för kontakten av F-typ) max. 7 mm8

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\08_4584644151_SE\010COVTOC_SE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Kassering av TV-apparaten Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem) Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder med separata insamlingssystem) Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005 % kvicksilver eller 0,004 % bly. För att säkerställa för att dessa batterier blir kastade på ett riktigt sätt, kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.9

Delar och reglage KD-75XD9405, KD-65/55XD9305 endast Fjärrkontroll-sensor*

LED-belysningen tänds eller blinkar enligt TV:ns status.

• Vit Vid påslagning av TV:n/bild släckt-läge/ programvaruuppdatering osv.

• Cyan Vid trådlös anslutning med en mobil enhet.

• Rosa* Inspelningsläge.

• Gul Timern är inställd. (Strömbrytare) CH +/- (Kanal) +/- (Volym) (Val av ingång) Visa och välj ingångskällan.

Växla till en TV-kanal eller ingång från annat program. *1 Placera ingenting nära sensorn.*2 Endast för begränsad region/land/TV-modell. Kontroller och indikatorer

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\08_4584644151_SE\030ADD_SE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Använda fjärrkontrollen Fjärrkontrollknappens form, plats, tillgänglighet och funktion kan variera beroende på region/land/TV- modell. / (Ingångsväljare/Text halt) I TV-läget: Visa och välj ingångskällan.I textläget: Frys aktuell sida. (Mikrofon) Använd röstfunktion. (dvs. röststyrd sökning av innehåll.) (TV-standby) Slå på eller stäng av TV:n (standbyläge). DIGITAL/ANALOG Växla mellan digitalt och analogt läge. TV/RADIO Växla mellan sändningar från TV eller RADIO. SYNC MENU Visa BRAVIA Sync-menyn. EXIT Återgå till den föregående skärmen eller avsluta menyn. När en interaktiv programtjänst är tillgänglig trycker du för att avsluta tjänsten. Sifferknappar / (Visa info/text) Visa information. (Text) Visa textinformation. Beskrivning av fjärrkontrollens delar

Google Play Få tillgång till onlinetjänsten ”Google Play”. NETFLIX (Endast för begränsad region/ land/TV-modell) Få tillgång till onlinetjänsten ”NETFLIX”. Färgknappar Utför motsvarande funktion vid tillfället. ACTION MENU Visa en lista över relaterade funktioner.

• Växla till en TV-kanal eller ingång från annat program.

• Sätt på TV:n för att se en TV-kanal eller ingång från ett annat program. GUIDE/ Visa den digitala programguiden. BACK/ Återgå till föregående skärm. HOME Visa TV:ns Home-meny. DISCOVER Ta fram innehållsfältet för att söka efter innehåll. //// (Välj alternativ/Enter) +/– (Volym) Justera volymen. (Hoppa) Hoppa fram och tillbaka mellan två kanaler eller ingångar. TV:n växlar mellan den aktuella kanalen eller ingången och den senaste kanalen eller ingången som valdes. (Ljud av) Stäng av ljudet. Tryck igen för att återställa ljudet. PROG +/–// I TV-läget: Välj kanal. I textläget: Välj nästa () eller föregående () sida. AUDIO Ändra språk för det program som visas.

Använd mediainnehåll på TV:n och ansluten BRAVIA Sync-kompatibel enhet. (Inställning av textning) Slå på eller stäng av textning (när funktionen är tillgänglig). HELP Visa Hjälpmenyn. Härifrån kan du öppna hjälpguiden. REC Spela in aktuellt program med USB HDD- inspelningsfunktionen. TITLE LIST Visa titellistan.12

Hörlurar/ljudsystem för hemmet/ subwoofer Digital stillbildskamera/ camcorder/ USB-minne HDMI-enhet Ljudsystem för hemmet med optisk ljudingång Kabel/antenn/ STB STB VCR/Utrustning för videospel/ DVD-spelare/Camcorder HDMI-enhet Satellit DVD-spelare med komponentutgång Router Conditional Access Module, villkorlig åtkomstmodul Ljudsystem för hemmet med ARC/ HDMI-enhet13

Hörlurar/ ljudsystem för hemmet/ subwoofer Digital stillbildskamera /camcorder/ USB-minne HDMI-enhet Ljudsystem för hemmet med ARC/HDMI-enhet Kabel/antenn/ STB Ljudsystem för hemmet med optisk ljudingång STB VCR/Utrustning för videospel/ DVD-spelare/Camcorder HDMI-enhet Satellit DVD-spelare med komponentutgång Router Conditional Access Module, villkorlig åtkomstmodul14

• För att lyssna på ljudet från TV:n via ansluten utrustning trycker du på HOME. Välj [Inställningar] t [Ljud] t [Hörlurar/ ljudutgång] och välj sedan önskat alternativ.

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.

• Om du ansluter en stor USB-enhet ska den anslutas till USB 1-uttaget. HDMI IN 1/2/3/4

• Om om du ansluter ett digitalt ljudsystem som är kompatibelt med ARC-tekniken (Audio Return Channel) bör du använda HDMI IN 4. Annars krävs ytterligare en anslutning till DIGITAL AUDIO OUT (OPTICAL). (RF-ingång), (Satellitingång)

• Anslutningar för marksändning/kabel och satellit. Anslutningssteg: MAIN t Antenn t SUB.

• Anslut endast till SUB.-uttaget om du använder läget för dubbel mottagning. Undantaget är enkel kabel-TV EN50494. / AV 1

• Anslut med en SCART-kabel. När du ansluter en analog dekoder avger TV- mottagaren kodade signaler till dekodern och dekodern avkodar signalerna innan de matas ut. CAM (Conditional Access Module, villkorlig åtkomsmodul)

• Tillhandahåller åtkomst till betal-TV- tjänster. Mer information finns i bruksanvisningen som medföljer din CAM.

• Sätt inte in smartkortet direkt i TV:ns CAM- plats. Det måste placeras i CAM-modulen som tillhandahålls av din auktoriserade återförsäljare.

• CAM stöds inte i vissa länder/områden. Fråga din auktoriserade återförsäljare.

• Ett CAM-meddelande kan visas när du växlar till ett digitalt program efter att ha använt internetvideo.

*3 Anslut till L (MONO)-ljuduttaget när du ansluter monoutrustning. *4 Stöder endast 3-polig stereominikontakt. *5 Endast för begränsad region/land/TV-modell. < 21 mm < 12 mm < 14 mm15

Montera TV:n på väggen Anmärkning

• Se sidan 3 (Säkerhetsinformation) och sidan 7 (Säkerhetsföreskrifter) om VÄGGFÄSTE innan väggfästet monteras.

• När du sätter tillbaka bordsstativ igen bör du se till att fästa skruvarna (som du tidigare avlägsnade) i deras ursprungliga hål på TV:ns baksida.
• Se till att det finns tillräckligt med utrymme på väggen och att den håller för en vikt på minst fyra gånger TV:ns vikt.

sidan 24-26 (Specifikationer) för TV:ns vikt. För instruktioner om hur du installerar väggfästet till din TV-modell, se den medföljande installationsguiden för väggfäste. Använda det medföljande väggfästet (KD-75XD9405, KD-65/55XD9305 endast) Till kunder Det krävs viss utbildning för att installera denna produkt. Anlita en Sony-återförsäljare eller licensierad entreprenör för installationen och var noga med säkerheten. Sony är inte ansvariga för eventuella material- eller personskador orsakade av felaktig eller olämplig installation, eller om en annan produkt än den specificerade installeras. Dina lagstadgade rättigheter (om du har några) påverkas inte. Till Sonys återförsäljare och entreprenörer Det krävs viss utbildning för att installera denna produkt. Läs denna bruksanvisning noga för att utföra installationen på ett säkert sätt. Sony är inte ansvariga för eventuella material- eller personskador orsakade av felaktig hantering eller olämplig installation.16

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\08_4584644151_SE\030ADD_SE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) I bruksanvisningen för denna TV visas endast stegen för att förbereda montering av TV:n innan själva installationen på väggen utförs. Till kunden: Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv. Till Sony-återförsäljare och installatörer: Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt. Använd väggfästet SU-WL450 (medföljer ej) (KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx) för att installera TV:n på väggen. Se också bruksanvisningen och installationsguiden som medföljer väggfästet för montering av väggfästet. Anmärkning

• Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn. På följande webbplats finns det instruktioner om hur du installerar väggfästet till din TV-modell: www.sony.eu/tv/wall-mount-bracket-manual Använda väggfästet (tillval) Experthjälp krävs för installation av denna produkt, speciellt för att avgöra väggens styrka att hålla TV:ns vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.17

KD-65/55XD9305 endast 1 Ta bort stativskyddet och kontaktskydden. 2 Ta bort skruvarna från TV:ns baksida. 3 Fäst väggfästanordningen (medföljer TV:n) mot TV:ns baksida (för att få den parallell med väggen). Anmärkning

• Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}.

• Se till att fästa väggfästanordningen när du sätter fast dem i TV:n. Använd endast en platt skruvmejsel för att installera väggfästet. Användning av annat verktyg kan resultera i för starkt vridmoment mot väggfästanordningen och skada TV:n.

Din TV kan monteras på ett väggfäste (medföljer ej) direkt ur kartongen den kommer i. Förbered TV:n för väggfästet innan kablarna ansluts. Sony rekommenderar av säkerhetsskäl och för att skydda produkten, att installationen av din TV på väggen utförs av kunniga personer. Försök inte installera den själv.

• Följ anvisningarna som levereras med väggfästet för din modell. Experthjälp krävs för installation av denna TV, speciellt för att avgöra väggens styrka att hålla TV:ns vikt.

• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn. KD-85/75XD85xx, FW-85/75XD85xx endast 1 Ta bort stativskyddet. 2 Ta bort skruvarna från TV:ns baksida. KD-85/75XD85xx, FW-85/75XD85xx, KD-75XD9405 endast

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\08_4584644151_SE\030ADD_SE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) 3 Ta bort bordsstativet från TV:n. 4 Fäst väggfästet (medföljer ej) med skruvarna (medföljer ej). Anmärkning

• Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}. Väggfäste (medföljer ej) Skruv (medföljer ej)21

KD-75XD9405 endast 1 Ta bort stativskyddet och kontaktskydden. 2 Ta bort skruvarna från TV:ns baksida. 3 Fäst väggfästanordningen (medföljer TV:n) mot TV:ns baksida (för att få den parallell med väggen). Anmärkning

• Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}.

• Se till att fästa väggfästanordningen när du sätter fast dem i TV:n. Använd endast en platt skruvmejsel för att installera väggfästet. Användning av annat verktyg kan resultera i för starkt vridmoment mot väggfästanordningen och skada TV:n.

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\08_4584644151_SE\030ADD_SE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) 4 Ta bort bordsstativet från TV:n. 5 Fäst väggfästet (medföljer ej) med skruvarna (medföljer ej). Anmärkning

• Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}. Väggfäste (medföljer ej) Skruv (medföljer ej)23

Felsökning För att hålla TV:ns mjukvara uppdaterad måste man ladda ner den senaste mjukvaruinformationen via det digitala sändningssystemet eller internet och sedan uppdatera mjukvaran. Välj [Uppdatera nu] för att starta en mjukvaruuppdatering. LED- belysningen blinkar vit när mjukvaran uppdateras. Följande skärm med [Updating…] (Uppdaterar…) visas medan mjukvaran uppdateras. Koppla inte ur nätkabeln under programvaruuppdateringen. Uppdateringen av programvaran kanske inte genomförs korrekt om du gör det, vilket kan leda till programvarufel. Programvaruuppdateringar kan ta upp till 30 minuter. Om du inte vill uppdatera programvaran automatiskt trycker du på HOME och väljer [Hjälp] t [Systemprogramuppdatering] t [Automatisk programnedladdning] t [Av]. När du kopplar in TV:n kanske det inte går att starta TV:n på ett tag även om du trycker på strömknappen på fjärrkontrollen eller TV:n, eftersom det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen. När du startar genom att trycka på strömknappen på fjärrkontrollen eller TV:n tar det tid för LED-belysningen att tändas och för fjärrkontrollen att fungera. När lysdioden blinkar, räkna hur många gånger den blinkar (intervallet är tre sekunder). Om LED-belysningen blinkar röd återställer du TV:n genom att koppla från nätströmmen i två minuter, starta sedan TV:n. Kontakta din återförsäljare eller Sonys servicecenter om problemet kvarstår och ange hur många gånger LED-belysning blinkar röd (intervallet är tre sekunder). Koppla från nätströmmen och informera din återförsäljare eller Sonys servicecenter. När lysdioden inte blinkar kontrollerar du de olika sakerna i tabellen nedan. Du kan också kolla felsökningen i Hjälpguiden eller utföra självdiagnostik genom att välja [Hjälp] t [Självdiagnostik]. Om problemet kvarstår, kontakta en auktoriserad servicetekniker som kan serva din TV. Problem och lösningar Ingen bild (skärmen är mörk) och inget ljud. Kontrollera antenn/kabelanslutningen. Anslut TV:n till nätströmmen och tryck på på TV:n eller fjärrkontrollen. Vissa program kan inte ställas in. Kontrollera antenn/kabelanslutningen. Satellitkabeln kan vara kortsluten eller så kan det förekomma kontaktproblem med kabeln. Kontrollera kabeln och anslutningen och stäng därefter av TV:n med På / Av-omkopplaren för nätström och slå därefter på den igen. Frekvensen som du har angett är utanför området. Rådfråga med det mottagande satellitsändningsföretaget. Det finns ingen kabel-TV-tjänst (program). Kontrollera kabelanslutningen eller inställningen. Försök med [Digital automatisk kanalinställning] genom att välja [Egen antenn] istället för [Kabel- TV]. Fjärrkontrollen fungerar inte. Byt ut batterierna. Lösenordet för [Barnlås] har glömts bort. Mata in PIN-koden 9999. Uppdatera PIN-koden genom att välja [Inställningar] t [Barnlås] t [Ändra PIN-kod]. Det blir varmt runt TV:n. När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen. Fruset ljud eller frusen bild, en tom skärm eller om TV:n inte reagerar på TV:ns eller fjärrkontrollens knapptryckningar. Genomför en enkel återställning av TV:n genom att dra ur nätsladden i två minuter. Sätt sedan i den igen. Updating... Updating...24

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\08_4584644151_SE\040TRO_SE.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Det går inte att hitta knapparna , CH+/–, +/–, och TV på TV:n. Se bilden nedan för att hitta knapparna på TV:n.KD-75XD9405, KD-65/55XD9305 endastUtom KD-75XD9405, KD-65/55XD9305 LED-belysning är på. Om du inte vill tända LED-belysning, kan du släcka den. Tryck på HOME, välj sedan [Inställningar] t [LED- belysning] t [Av]. Går inte att ansluta till en trådlös router med WPS (Wi-Fi Protected Setup). Om du använder WEP-säkerhet, välj [Enkelt] t [Wi-Fi] t [Anslut via skanningslista]. Välj därefter det nätverksnamn (SSID) som du vill ansluta till. Kan inte hitta det nätverksnamn som krävs för nätverksinställning. Välj [[Manuell inmatning]] och tryck på för att ange nätverksnamn. Specifikationer System Skärmsystem LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning TV-system Beroende på val av land/område/TV-modell Analogt: B/G, D/K, L, I Digitalt: DVB-T/DVB-C DVB-T2* Satellit*: DVB-S/DVB-S2 Färg/videosystem Analogt: PAL, SECAM, NTSC3.58 (Endast video), NTSC4.43 (Endast video) Digital: Se Hjälpguiden. Kanaltäckning Beroende på val av land/område/TV-modell Analogt: UHF/VHF/kabel Digitalt: UHF/VHF/kabel Satellit*: IF-frekvens 950-2 150 MHz Ljudutgång KD-85/65/55XD85xx: 10 W + 10 W KD-75XD9405, KD-75XD85xx, KD-65/55XD9305: 7,5 W + 7,5 W + 7,5 W + 7,5 W Trådlös teknik Protokoll IEEE802.11ac/a/b/g/n (IEEE802.11ac kanske inte finns tillgängligt beroende på land/region.) Bluetooth version 4.1

• Vissa TV-apparater har ingen DVB-T2- eller DVB-S/S2- teknologi eller ingen terminal för satellitantenn. Uttag för ingångar/utgångar Antenn/kabel 75 ohms extern anslutning för VHF/UHF Satellitantenn Honkontakt av F-Typ IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via enkel kabel-TV EN50494. / AV1 21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/ videoutgång. / COMPONENT IN YPBPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Ljudingång (phonokontakter) t AV2 Videoingång (vanlig phonokontakt med Y-ingång) TV:ns baksida TV:ns baksida25

USB-enhetsport ( 3 USB HDD-enhet för REC-funktion) USB-port 1 och 2 har stöd för High Speed USB (USB2.0). USB-port 3 har stöd för Super Speed USB (USB3.0). CAM-plats (CA-modul) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.) DC IN 24 V (KD-65/55XD9305 endast), DC IN 19.5 V (KD-55XD85xx endast) Nätadapter ingång Övrigt Valfritt tillbehör Väggfäste: SU-WL450 (KD-65/55XD9305, KD-65/55XD85xx endast) Trådlös subwoofer: SWF-BR100 Aktiva 3D-glasögon: TDG-BT500A (KD-75XD9405, KD-65/55XD9305 endast) Driftstemperatur 0 ºC – 40 ºC Driftsluftfuktighet 10 % – 80 % relativ luftfuktighet (icke- kondenserande) Ström, informationsblad och annat Strömförsörjning förutom modell med medföljande nätadapter 220 V - 240 V växelström (AC), 50 Hz endast modeller med medföljande nätadapter 24 V DC med nätadapter (KD-65/55XD9305) 19,5 V DC med nätadapter (KD-55XD85xx / FW-55XD85xx) Gradering: Inmatning 220 V - 240 V växelström (AC), 50 Hz Energieffektivitetsklass KD-85XD85xx / FW-85XD85xx: A+ KD-75XD9405: A KD-75XD85xx / FW-75XD85xx: A+ KD-65XD9305: B KD-65XD85xx / FW-65XD85xx: A+ KD-55XD9305: B KD-55XD85xx / FW-55XD85xx: A Skärmstorlek (diagonalt uppmätt) (Cirka) KD-85XD85xx / FW-85XD85xx: 214,8 cm / 85 tum KD-75XD9405: 189,3 cm / 75 tum KD-75XD85xx / FW-75XD85xx: 189,3 cm / 75 tum KD-65XD9305: 163,9 cm / 65 tum KD-65XD85xx / FW-65XD85xx: 163,9 cm / 65 tum KD-55XD9305: 138,8 cm / 55 tum KD-55XD85xx / FW-55XD85xx: 138,8 cm / 55 tum Strömförbrukning i [Standard]-läge KD-85XD85xx / FW-85XD85xx: 168 W KD-75XD9405: 202 W KD-75XD85xx / FW-75XD85xx: 147 W KD-65XD9305: 167 W KD-65XD85xx / FW-65XD85xx: 119 W KD-55XD9305: 134 W KD-55XD85xx / FW-55XD85xx: 103 W i [Dagsljus]-läge KD-85XD85xx / FW-85XD85xx: 294 W KD-75XD9405: 352 W KD-75XD85xx / FW-75XD85xx: 262 W KD-65XD9305: 225 W KD-65XD85xx / FW-65XD85xx: 214 W KD-55XD9305: 217 W KD-55XD85xx / FW-55XD85xx: 157 W26

(standby) 0,50 W (27 W i programuppdateringsläge/ EPG-uppdateringsläge) Bildupplösning 3 840 punkter (horisontell) × 2 160 linjer (vertikal) Uteffekt USB 1/2: max. 5 V, , 500 mA USB 3: max. 5 V, , 900 mA Dimension (Cirka) (b × h × d) med bordsstativ KD-85XD85xx: 191,7 × 118,2 × 40,2 cm KD-75XD9405: 167,2 × 101,7 × 32,7 cm KD-75XD85xx: 167,7 × 102,6 × 28,6 cm KD-65XD9305: 145,8 × 89,1 × 27,5 cm KD-65XD85xx: 145,4 × 89,4 × 27,9 cm KD-55XD9305: 123,9 × 76,9 × 26,1 cm KD-55XD85xx: 123,1 × 77,0 × 26,3 cm utan bordsstativ KD-85XD85xx: 191,7 × 110,9 × 7,3 cm KD-75XD9405: 167,2 × 96,0 × 5,2 cm KD-75XD85xx: 167,7 × 96,9 × 4,9 cm KD-65XD9305: 145,8 × 83,9 × 3,6 cm KD-65XD85xx: 145,4 × 84,2 × 4,4 cm KD-55XD9305: 123,9 × 71,7 × 3,6 cm KD-55XD85xx: 123,1 × 71,7 × 4,4 cm Vikt (Cirka) med bordsstativ KD-85XD85xx: 65,6 kg KD-75XD9405: 43,2 kg KD-75XD85xx: 38,7 kg KD-65XD9305: 32,1 kg KD-65XD85xx: 23,9 kg KD-55XD9305: 24,9 kg KD-55XD85xx: 18,6 kg utan bordsstativ KD-85XD85xx: 60,2 kg KD-75XD9405: 38,7 kg KD-75XD85xx: 33,4 kg KD-65XD9305: 28,9 kg KD-65XD85xx: 20,3 kg KD-55XD9305: 22,0 kg KD-55XD85xx: 15,1 kg *1 Endast för begränsad region/land/TV-modell.*2 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.*3 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.*4 Strömförbrukningen i standbyläge ökar när din TV är ansluten till nätverket. Anmärkning

• Ta inte ut atrappkortet ur TV CAM-facket (CA-modul) om du inte sätter i ett smart-kort som sitter i CAM.• Tillgången på alternativa tillbehör beror på land/region/TV-modell/lager.• Design och specifikationer kan ändras utan förvarning. Anmärkningar om digital TV

• Funktioner avseende digital TV ( ) fungerar endast i länder eller områden där DVB-T/DVB-T2 (MPEG-2 och H.264/ MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T/DVB-T2-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TV- apparat.

• Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.

• Denna TV följer gällande specifikationer för DVB-T/DVB-T2 och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T/DVB-T2 digitala marksändningar och DVB-C digitala kabelsändningar.

• Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer. Information om varumärken

• Orden HDMI och HDMI High-Definition Multimedia Interface, samt HDMI- logotypen är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder.

• Tillverkad på licens från Dolby Laboratories. Dolby, Dolby Audio och symbolen med dubbelt D är varumärken från Dolby Laboratories.

• ”BRAVIA” och är varumärken tillhörande Sony Corporation.27

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote-logotypen och ”Powered by Gracenote”-logotypen är antingen registrerade varumärken eller varumärken som tillhör Gracenote i USA och/eller andra länder.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2015 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup och Wi-Fi CERTIFIED logotypen är varumärken eller registrerade varumärken som tillhör Wi-Fi Alliance.

• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.

• Designed with UEI Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014

• Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare.

• DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.

• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.

• USB-IF SuperSpeed USB treuddslogotyp är ett registrerat varumärke som tillhör USB Implementers Forum, Inc.2

3.840 punkter (vandret) × 2.160 linjer (lodret)
