Тип продукт	Сплит климатик (стенен)
Марка	Panasonic
Модел	CSYE12QKE
Режими на работа	Автоматичен, Отопление, Охлаждане, Изсушаване
Температурен диапазон	16 °C до 30 °C
Скорост на вентилатора	Автоматична, Ниска, Средна, Висока
Ориентация на въздушния поток	Автоматично разклащане на въздуха (вертикално)
Таймер	2 комплекта таймери Вкл/Изкл
Дистанционно управление	Да, с батерии AAA/R03 (продължителност ~1 година)
Технология	Инвертор
Въздушен филтър	Измиваем с вода на всеки 2 седмици
Антибактериален филтър	Подмяна на всеки 10 години (реф. CZ-SA22P)
Включени аксесоари	Дистанционно управление, батерии (×2), поставка за дистанционно, монтажни винтове
Поддръжка на предния панел	Почистване с мека суха кърпа, измиване с вода при необходимост
Инструкции за безопасност	Не използвайте бензин или разтворител; не почиствайте с вода >40 °C
Често срещани проблеми	Проверете батериите, филтрите, запушванията на входовете/изходите за въздух
Код за грешка	Показва се чрез мигане на индикатора TIMER; може да бъде извлечен чрез дистанционното
Използвани батерии	AAA или R03 (незареждаеми)
Разстояние на дистанционното	До 8 m от приемника
Настройка на часовника	Чрез бутона CLOCK на дистанционното

Често задавани въпроси - CSYE12QKE PANASONIC

Как да настроите часовника на дистанционното?

Натиснете бутона CLOCK на дистанционното, настройте часа с помощта на бутоните за температура, след което потвърдете отново с CLOCK.

Как да използвате таймерите Вкл/Изкл?

Натиснете TIMER, след това изберете ON или OFF. Настройте желаното време с бутоните за температура, след което потвърдете с SET. За анулиране натиснете ON или OFF, след това CANCEL.

Какво да направите, ако дистанционното не работи?

Проверете дали батериите са поставени правилно и не са слаби. Сменете ги при необходимост. Уверете се, че приемникът на вътрешното тяло не е блокиран и че сте на разстояние под 8 m.

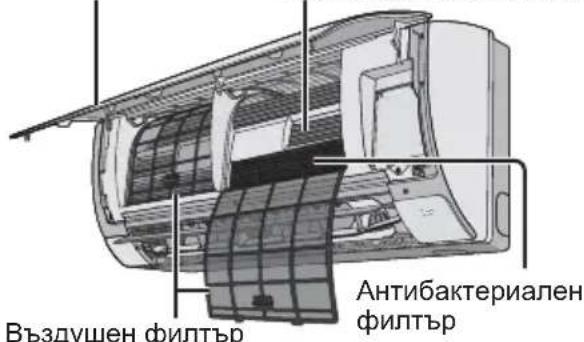

Как да почистите въздушните филтри?

Извадете въздушния филтър от предния панел, измийте го леко с вода (не гореща >40 °C) без агресивни препарати, изсушете го напълно на сянка, след което го поставете обратно. Извършвайте тази операция на всеки 2 седмици.

Кога трябва да се подмени антибактериалният филтър?

Антибактериалният филтър трябва да се подменя на всеки 10 години. Референтният номер на резервната част е CZ-SA22P. Почиствайте го редовно, като следвате същите инструкции като за въздушния филтър.

Защо уредът не загрява веднага в режим Отопление?

В режим Отопление уредът се забавя при стартиране, за да избегне студени течения. Индикаторът POWER мига през тази фаза. Клапата остава затворена, докато въздухът не стане топъл.

Какво означава, ако индикаторът TIMER остане светнат?

Индикаторът TIMER остава постоянно светнат след програмиране на таймер, защото той се повтаря ежедневно. Това не е дефект.

Защо изтича вода от външното тяло?

Вода може да се кондензира или изпарява в тръбите на външното тяло по време на работа. Това е нормално явление и не е неизправност.

Как да нулирате дистанционното управление?

Задръжте бутона RESET (под капака на дистанционното) за около 10 секунди, за да се върнете към фабричните настройки. Това може да е необходимо след смяна на батериите.

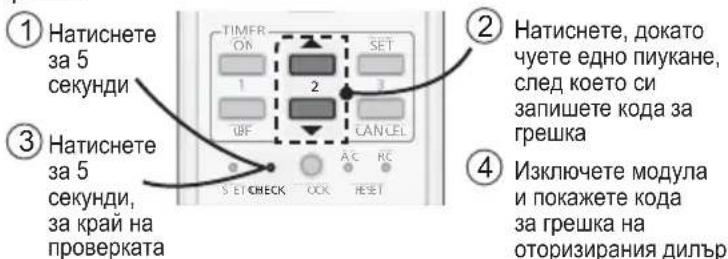

Къде да намеря кода за грешка в случай на неизправност?

Ако индикаторът TIMER мига, използвайте дистанционното, за да извлечете кода за грешка. Насочете дистанционното към уреда и натиснете определени бутони (не са уточнени в ръководството). Консултирайте се с ръководството или се свържете с оторизиран търговец.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CSYE12QKE PANASONIC

Инструкции за работа

42-49

Климатик

Благодарим Ви, че закупихте климатик Panasonic.

Приложени са инструкции за монтаж.

Преди да задействате климатика, прочетете

внимателно инструкциите за употреба и ги запазете за бъдещи справки.

Quick guide

Поставяне на батериите

① Издърпайте задния капак на дистанционното управление
② Поставете AAA или R03 батерии (могат да се използват приблизително една година)
③ Затворете капака

① Натиснете CLOCK
② Задайте желаното време
③ Потвърдете

Основни операции

① Избор на желания режим на работа

② Включване/спиране

• Моля, имайте предвид, че индикацията OFF (ИЗКЛ.) OFF трябва да е включена, за да заработи.

③ Настройка на желаната температура

• Температурни диапазони: 16 °C \~ 30 °C.
- Ако устройството работи в препоръчаните температурни граници, може да се спести енергия.
ОТОПЛЕНИЕ : 20 °C \~ 24 °C.
ОХЛАЖДАНЕ : 26 °C \~ 28 °C.
ИЗСУШАВАНЕ: 1 °C \~ 2 °C по-ниска от стайната температура.

• За да намалите яркостта на индикатора на уреда или да я върнете в началното й състояние, натиснете ▲ и задръжте за 5 секунди.

- Използвайте дистанционното управление на разстояние до 8 м от приемника на дистанционното управление на вътрешния уред.

Илюстрациите в това ръководство са предназначени само за разяснение и могат да се различават от действителния уред. Възможни са промени без предупреждение за бъдещи подобрения.

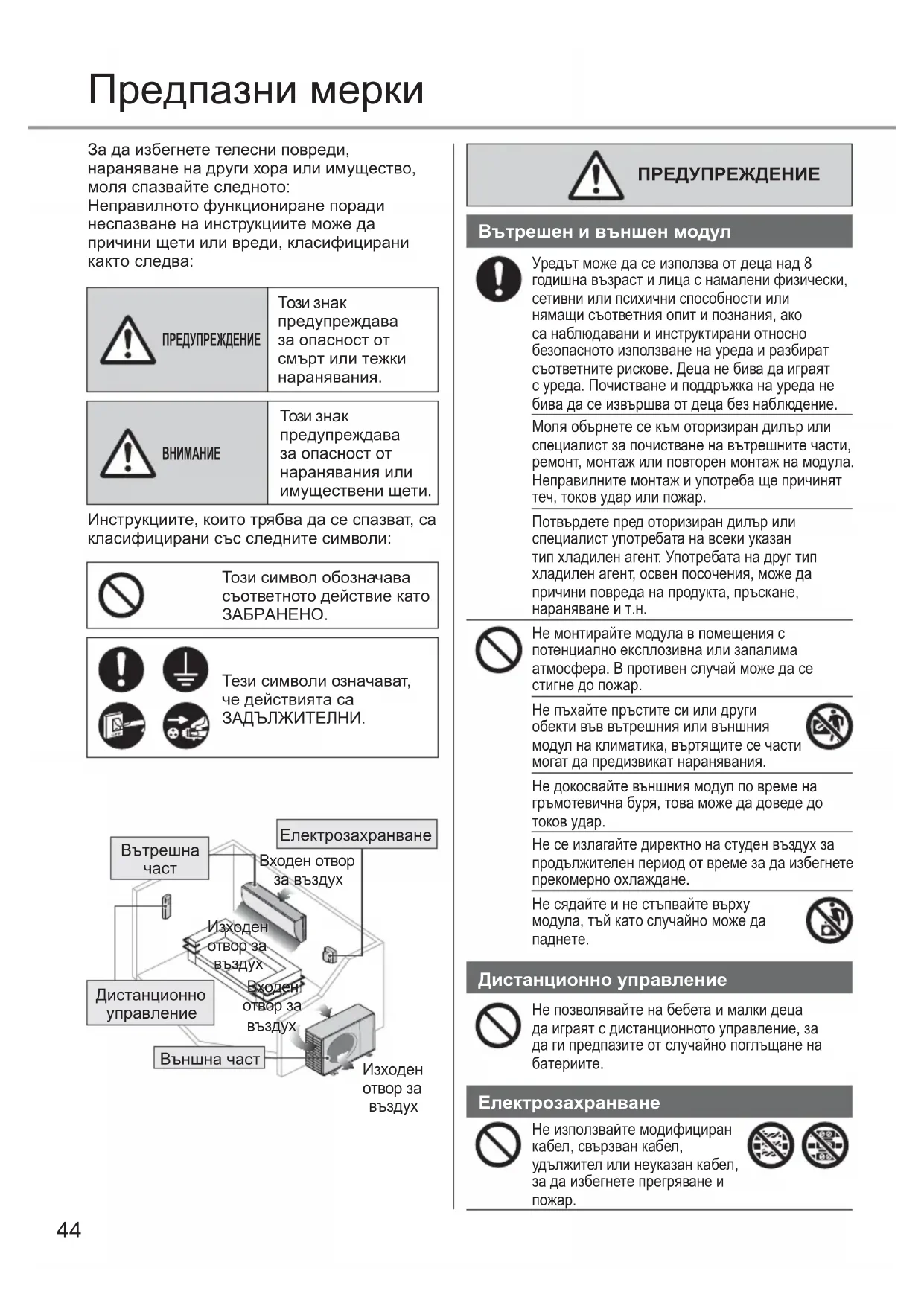

Предпазни мерки 44-45

Как да използвате ....46-47

Инструкции за измиване ....48

Отстраняване на проблеми ....49

Информация....50

Принадлежности

• Дистанционно управление
• 2 батерии AAA или R03
• Стойка на дистанционното управление
• 2 винта за стойката на дистанционното управление

За да избегнете телесни повреди, нараняване на други хора или имущество, моля спазвайте следното: Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва:

ПРЕДУПРЕЖДЕНИЕ

Този знак предупреждава за опасност от смърт или тежки наранявания.

ВНИМАНИЕ

Този знак предупреждава за опасност от наранявания или имуществени щети.

Инструкциите, които трябва да се спазват, са класифицирани със следните символи:

Този символ обозначава съответното действие като ЗАБРАНЕНО.

Тези символи означават, че действията са ЗАДЪЛЖИТЕЛНИ.

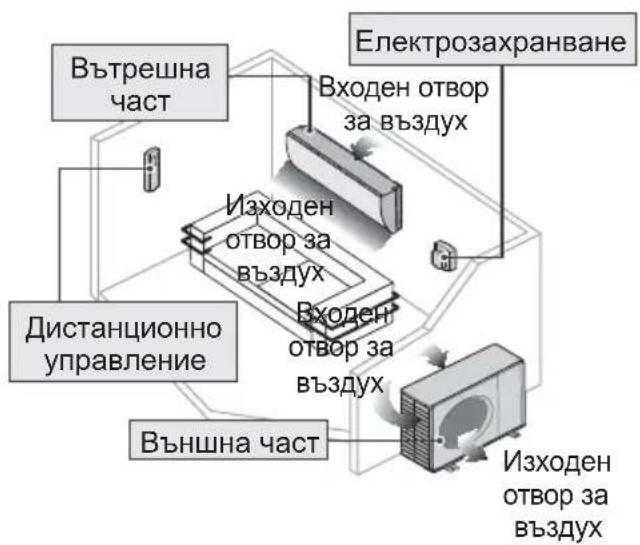


ПРЕДУПРЕЖДЕНИЕ

Вътрешен и външен модул

Уредът може да се използва от деца над 8 годишна възраст и лица с намалени физически, сетивни или психични способности или нямащи съответния опит и познания, ако са наблюдавани и инструктирани относно безопасното използване на уреда и разбират съответните рискове. Деца не бива да играят с уреда. Почистване и поддръжка на уреда не бива да се извършва от деца без наблюдение.

Моля обърнете се към оторизиран дилър или специалист за почистване на вътрешните части, ремонт, монтаж или повторен монтаж на модула. Неправилните монтаж и употреба ще причинят теч, токов удар или пожар.

Потвърдете пред оторизиран дилър или специалист употребата на всеки указан тип хладилен агент. Употребата на друг тип хладилен агент, освен посочения, може да причини повреда на продукта, пръскане, нараняване и т.н.

Не монтирайте модула в помещения с потенциално експлозивна или запалима атмосфера. В противен случай може да се стигне до пожар.

Не пъхайте пръстите си или други обекти във вътрешния или външния модул на климатика, въртящите се части могат да предизвикат наранявания.

Не докосвайте външния модул по време на гръмотевична буря, това може да доведе до токов удар.

Не се излагайте директно на студен въздух за продължителен период от време за да избегнете прекомерно охлаждане.

Не сядайте и не стъпвайте върху модула, тъй като случайно може да паднете.

Не позволявайте на бебета и малки деца да играят с дистанционното управление, за да ги предпазите от случайно поглъщане на батериите.

Електрозахранване

Не използвайте модифициран кабел, свързван кабел, удължител или неуказан кабел, за да избегнете прегряване и пожар.

За предотвратяване на прегряване, пожар или токов удар:

• Не използвайте същия контакт за други уреди.
• Не работаете с влажни ръце.
• Не пречупвайте захранващия кабел.
• Не работете с или не спирайте уреда чрез вкарване или изтегляне на щепсела.

Ако захранващият кабел е повреден, той трябва да се подмени от производителя, неговия сервисен агент или подобни квалифицирани лица, за да се избегне опасност.

Силно препоръчително е да се монтира заземителен автоматичен прекъсвач (ELCB) или устройство за диференциална защита (RCD), за да избегнете токов удар или пожар.

За предотвратяване на прегряване, пожар или токов удар:

• Вкарвайте щепсела правилно.
- Прахът по щепсела трябва да бъде избърсван със суха кърпа периодично.

Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Има риск от пушек/пожар/токов удар) Примери за аномалия/повреда

• Заземителният автоматичен прекъсвач (ELCB) често се активира.
• Усеща се мирис на изгоряло.
  •Чува се необичаен шум или уредът вибрира.
• Изтича вода от вътрешния уред.
• Кабельт или щепсельт са необичайно горещи.
• Скоростта на вентилатора не може да се контролира.
• Уредът спира работа веднага, дори и да е включен да работи.
• Вентилаторът не спира, дори, ако уредът е спрял да работи.

Веднага се свържете с местния търговец за поддръжка/ремонт.

Това оборудване трябва да е заземено, за да се предотврати токов удар или пожар.

Избегнете токов удар чрез изключване на захранването и щепсела:

• Преди почистване или обслужване,
  -Когато удължителят не се използва,или
• При необикновено силна гръмотевична активност.

ВНИМАНИЕ

Вътрешен и външен модул

Не мийте вътрешния модул с бензин, разтворител или абразивен прах за да предотвратите повреда или корозия на модула.

Не използвайте уреда за съхранение на прецизно оборудване, храна, животни, растения, произведения на изкуството или други предмети. Това може да причини влошаване на качеството и т.н.

Не ползвайте уреди, които горят пред изхода за въздуха, за да се избегне разпространение на огъня.

Не излагайте растения или домашни любимци директно на въздушния поток за да избегнете нараняване и т.н.

Не докосвайте острото алуминиево ребро. Острите части могат да предизвикат наранявания.

Не включвайте вътрешния модул, когато полирате пода. След полиране, проветрете стаята добре, преди да използвате модула.

Не инсталирайте уреда в задимени зони за да предотвратите неговата повреда.

Не разглобявайте уреда за почистване за да избегнете нараняване.

Не стъпвайте върху нестабилна маса, когато почиствате уреда, за да избегнете нараняване.

Не поставяйте ваза или съд с вода върху уреда. Водата може да проникне в уреда и да повреди изолацията. Това може да причини токов удар.

Не отваряйте прозореца или вратата за дълго време по време на режим ОХЛАЖДАНЕ/ИЗСУШАВАНЕ.

Предотвратете изтичане на вода чрез осигуряване на дренажна тръба, която е:

• Правилно свързана,
• С поддържани чисти водосточни тръби и контейнери, или
• Не е потопена във вода

След продължителен период на употреба или употреба с някакви отоплителни уреди с гориво проветрявайте помещението периодично.

След дълъг престой се уверете, че монтажното шаси не е повредено, за да избегнете падане на модула.

Не използвайте акумулаторни (Ni-Cd) батерии. Те могат да повредят дистанционното управление.

За предотвратяване на неизправност или повреда на дистанционното управление:

• Извадете батериите, ако няма да използвате уреда за продължителен период от време.
• Нови батерии от същия тип трябва да бъдат поставяни съгласно посочената полярност.

Електрозахранване

Не дърпайте кабела, за да изключите щепсела, за да предотвратите токов удар.

MODE

За да изберете режим на работа

• По време на избиране на режима на работа индикаторът мига.
• Модулът избира режима си на работа на всеки 10 минути в зависимост от зададената температура и стайната температура.

режим на ОТОПЛЕНИЕ - За да се наслаждавате на топъл въздух

- Нужно е време за загряване на уреда. Индикаторът за захранване мига по време на този процес.

режим на ОХЛАЖДАНЕ - За да се наслаждавате на студен въздух

- За да намалите консумацията на енергия по време на режим ОХЛАЖДАНЕ, използвайте завеси, за да предотвратите пряка слънчева светлина и външна топлина.

режим на меко ИЗСУШАВАНЕ - За да се насладите на тиха среда

- Уредът работи на ниска скорост, за да гарантира умерено охлаждане на въздуха.

Дисплей на дистанционното управление

Натиснете и задръжте за около 10 сек., за да превключите температурната скала на °C или °F.

Натиснете, за да възстановите фабричните настройки на дистанционното управление.

Не се използва в нормални режими на работа.

FAN SPEED

За настройване скоростта на вентилатора

• При режим АВТОМАТИЧЕН скоростта на вътрешния вентилатор се настройва автоматично според режима на работа.
• За приоритетен режим на работа при ниско ниво на шума изберете най-ниската скорост на вентилатора (■).

Бутон Auto OFF/ON

Използвайте, когато дистанционното управление е изгубено или е повредено. Повдигнете предния панел:

• За да използвате в режим АВТОМАТИЧЕН, натиснете бутона веднъж.
• За да използвате в режим ОХЛАЖДАНЕ, натиснете и задръжте бутона, докато чуете едно бийп, след това отпуснете.
• За да използвате в режим ОТОПЛЕНИЕ, натиснете и задръжте бутона, докато чуете едно бийп, след това отпуснете. Натиснете отново, докато чуете 2 сигнала бийп, след което отпуснете.
• Натиснете бутона отново, за да изключите уреда.

AIR SWING

За настройка на вертикалния поток въздух

(Дисплей на дистанционното управление)

• Поддържа стаята проветрена.
• В режим ОХЛАЖДАНЕ/ИЗСУШАВАНЕ, ако е настроен режим АВТОМАТИЧНО, жалузите се движат нагоре/надолу автоматично.
• В режим ОТОПЛЕНИЕ, ако е настроен режим АВТОМАТИЧЕН, хоризонталните жалузие се фиксират в предварително настроената позиция.
- Не настройвайте жалузите ръчно.

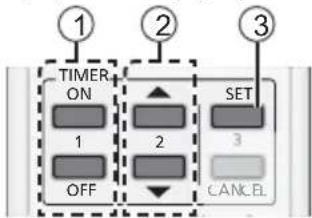

За да настроите таймера

2 групи от ВКЛЮЧВАЩИ и ИЗКЛЮЧВАЩИ таймери са налични за ВКЛЮЧВАНЕ и ИЗКЛЮЧВАНЕ на модула при различни предварително настроени времена.

1 2 3 TIMER ON 1 2 SET 3 OFF CANCEL

• За да отмените таймер ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ, натиснете ON или OFF, за да изберете респективно ☎1 или ☎2, след което натиснете CANCEL.
• Ако таймерът е отменен ръчно или поради прекъсване на захранването, Вие можете да възстановите таймера отново, като натиснете ON или OFF , за да изберете съответно ⏻1 или ⏻2, след това натиснете SET .
• Ще се покаже най-близката зададена стойност на таймера и ще се активира в последователност.
• Ако таймерът е настроен в режим ON, уредът може да започне да работи по-рано (до 35 мин.) преди действительно зададеното време, за да се постигне навреме желаната от Вас температура.
  • Таймерът се базира на настройките на часа от дистанционното управление и се повторя ежедневно, след като веднъж е настроен. За настройка на часовника, моля, направете справка с краткото ръководство.

Работна среда

Използвайте този климатик в следните температурни граници.

Температура (°C)		В помещението		CU-RE9QKE, CU-RE12QKE, CU-RE15QKE		CU-UE9QKE, CU-UE12QKE, CU-YE9QKE, CU-YE12QKE
		DBT	WBT	DBT	WBT	DBT	WBT
ОХЛАЖДАНЕ	Макс.	32	23	43	26	43	26
	Мин.	16	11	-10	-	5	-
ОТОПЛЕНИЕ	Макс.	30	-	24	18	24	18
	Мин.	16	-	-15	-16	-10	-11

DBT : Температура без отчитане влажността на въздуха WBT : Температура с отчитане влажността на въздуха

За да гарантирате максимальна производителност на уреда, трябва да го почиствате на редовни интервали.

Замърсените уреди може да причинят повреда и Вие може да видите код за грешка "Н99".

Моля консултирайте се с Вашия оторизиран дилър.

• Изключете електрозахранването и извадете щепсела от контакта преди почистване.
• Не докосвайте алуминиевото ребро, острата част може да причини нараняване.
• Не използвайте бензин, разредител или абразивни прах.
• Използвайте само сапуни ( pH7) или неутрални домакински прахове.
• Не използвайте вода, по-гореща от 40°C.

Вътрешна част

Внимателно забършете уреда с мек, сух парцал.

Преден панел

Измийте го внимателно и го подсушете.

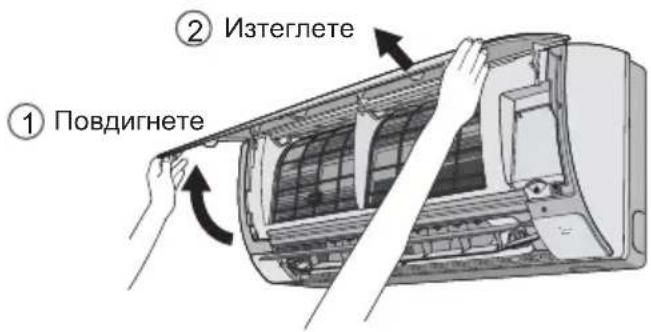

Сваляне на предния панел

① Повдигнете ② Изтеглете

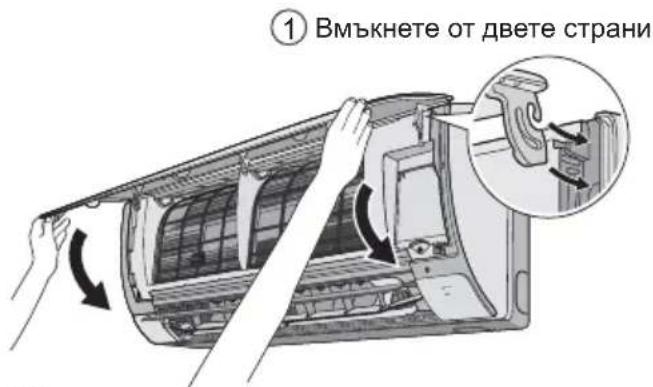

Затворете го добре

① Вмъкнете от двете страни

② Затворете
③ Натиснете двата края на предния панел

Вътрешна част
Алуминиево реброПреден па

Въздушен филтър Антибактериален филтър

Въздушен филтър

На всеки 2 седмици

• Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.
• Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева светлина.
• Подменяйте повредените филтри.

Махнете въздушния филтър

Поставете въздушния филтър

Антибактериален филтър

(CS-RE9QKE CS-RE12QKE CS-RE15QKE CS-UE9QKE CS-UE12QKE)

Антибактериален филтър.

• Почиствайте филтъра при необходимост.
• Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.
• Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева светлина.
• Подменяйте филтъра на всеки 10 години и подменяйте повредените филтри. Част номер: CZ-SA22P

При сезонен преглед след продължително неизползване

• Проверка на батериите на дистанционното управление.
• Никакви прегради на входните и изходни вентилационни отвори.
• Използвайте бутона за автоматично ИЗКЛ./ВКЛ.(Auto OFF/ON), за да изберете режим на ОХЛАЖДАНЕ/ОТОПЛЕНИЕ. Нормално е, след 15 минути работа, да имате следната температурна разлика между отворите за входящ и изходящ въздух:

При продължително неизползване

• Включете в режим ОТОПЛЕНИЕ за 2\~3 часа, за да отстраните останалата по вътрешните части влага и за да предотвратите разпространението на мухъла.
• Изключете захранването и извадете щепсела.
  -Извадете батериите на дистанционното управление.

Следните симптоми при работата на уреда не означават неизправност.

Симптом Причина
От вътрешната част излиза замъглен въздух.	Кондензиране поради процеса на охлаждане.
Звук от течаща вода по време на работа.	Охлаждаща течност вътре в уреда.
Стаята има странна миризма.	Това може да е миризмата на влагата, отделяна от стените, килима, мебелите или дрехите.
Вътрешният вентилатор спира от време на време при настройка за автоматично регулиране на скоростта.	Това спомага за отстраняване на околните миризми.
Наличие на въздушен поток дори и след прекратяване на работа.	Извличане на останалата топлина от вътрешния агрегат (максimalно 30 секунди).
Работата се забавя с няколко минути след рестартиране.	Закъснението служи за защита на компресора на уреда.
Външната част отделя вода/пара.	По тръбите се получава кондензация или изпаряване.
Индикаторът ТАЙМЕР (TIMER) е постоянно включен.	Настройката на таймера се повтаря ежедневно, след като веднъж е зададена.
По време на режим ОТОПЛЕНИЕ без подаване на топъл въздух индикаторът POWER мига (а жалузите са затворени).	Уредът е в режим “Размразяване” (а ДВИЖЕНИЕТО НА ВЪЗДУХА е в АВТОМАТИЧЕН режим).
Вътрешният вентилатор спира от време на време при отопляване.	С цел да се избегне нежелан охлаждащ ефект.
Индикаторът ЗАХРАНВАНЕ (POWER) мига преди уредът да се включи.	Това е предварителна стъпка в подготовката за работа, когато ON таймерът е бил зададен.
Пукане по време на работа.	Температурните промени могат да доведат до разширяване или свиване на уреда.
Намален капацитет на охлаждане/отопление при настройка за най-ниска скорост на вентилатора.	Ниската скорост на вентилатора представлява приоритетен режим на работа при ниско ниво на шума, поради което капацитетът на охлаждане/отопление може да е по-малък (в зависимост от условията).

Проверете следните неща, преди да се обадите на оторизиран сервис.

Симптом Проверка
Уредът не работи ефикасно в режим ОТОПЛЕНИЕ/ОХЛАЖДАНЕ.	Задайте правилно температурата.Затворете всички врати и прозорци.Почистете или сменете филтрите.Почистете входните и изходни вентилационни отвори.
Шум по време на работа.	Проверете дали уредът не е монтиран под наклон.Затворете правилно предния панел.
Дистанционното управление не работи.(Дисплеят е изгаснал или предавателният сигнал е слаб.)	Поставете правилно батериите.Сменете изхабените батерии.
Уредът не работи.	Проверете дали автоматичният прекъсвач е изключен.Проверете дали таймерът е настроен.
Уредът не получава сигнали от дистанционното управление.	Уверете се, че няма прегради.Някои флуоресцентни светлини могат да доведат до смущения при предаването на сигнала. Моля консултирайте се с Вашия оторизиран дилър.

КРИТЕРИИ ЗА ПОВРЕДА

ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО И ЩЕПСЕЛА ОТ КОНТАКТА, след което се обърнете към оторизирания дилър в следните случаи:

• Необичаен звук по време на работа.
• Вода/чужди частици са попаднали в дистанционното управление.
- Изтича вода от Вътрешния уред.
• Прекъсвачът на ел. верига се изключва често.
• Захранващият кабел се загрява необичайно.
- Копчетата или бутоните не функционират правилно.

Уредът спира да работи и индикаторът ТАЙМЕР (TIMER) мига.

Използвайте дистанционното управление, за да получите кода за грешка.

- При определени грешки Вие трябва да рестартирате уреда с намалена производителност с 4 сигнала "бин" по време на започване на неговата работа.

English

Информация за събиране и изхвърляне на стари електроуреди и батерии

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи обозначават електронни уреди, които не трябва да бъдат изхвърляни заедно с потока битови отпадъци.

За да бъдат правилно третирани и рециклирани, моля да предадете тези продукти на специално предназначените за тази цел места, спазвайки разпоредбите на националното законодательство и европейските директиви 2002/96/EC и 2006/66/EC.

Спазвайки инструкциите за правилното изхвърляне на такива уреди и батерии, вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда. Моля, обърнете се към местните общински власти или търговския обект, откъдето сте закупили продукта, за да получите допълнителна информация за най-близкия събирателен пункт или място за изхвърляне на стари електроуреди и батерии.

При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодателство.

За бизнес потребители в Европейския Съюз

Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз]

Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне.

Забележка за символите върху батерии (последните два символа в ляво):

Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те спазват изискванията определени от директива за съответния химикал.

Panasonic Corporation

Website: http://panasonic.net/
