产品类型	数字影院投影机
尺寸 (宽 x 高 x 深)	约 700 × 640 × 1250 毫米（27 5/8 × 25 1/4 × 49 1/4 英寸）（不包括可选镜头和投影部件）
重量	约 195 千克（429 磅 14 盎司）（不包括可选灯泡和镜头）
电源要求	200 至 240 V AC，50/60 Hz
电流消耗	27 至 22.5 A
投影系统	3 芯片 SXRD（硅晶反射显示），8,847,360 像素（4096 × 2160）× 3
镜头	可选
灯泡	可选
输入信号	DVI-D（带可选输入板：HD-SDI 4:4:4/4:2:2，DC-SDI 4:4:4）
连接器	RS-232C（服务），INGEST PORT（内容输入）
工作温度	5°C 至 35°C（41°F 至 95°F）（保证性能：10°C 至 30°C）
存储温度	-20°C 至 +60°C（-4°F 至 +140°F）
工作湿度	35% 至 85%（无结露）
存储湿度	10% 至 90%
随机附件	钥匙、灯泡更换钥匙、镜头螺丝、状态指示灯、TPC 适配器、导管、LVDS 电缆、CSS 电缆、以太网电缆、操作说明书
安全特性	需要接地连接；灯泡爆炸危险半径（根据高度计算）；高温自动关机；光闸操作
维护	由合格人员定期检查；用软布清洁机箱；避免触摸镜头；在建议使用时间过后更换空气滤清器
错误指示	通过状态信息窗口显示状态信息；三个级别：ALERT（高），WARNING（中），FAILURE（低）
保修	有限保修因地区而异；详情请参阅索尼网站
法规合规性	A 类数字设备；FCC 第 15 部分，ICES-003，CE；不适用于住宅用途

常见问题 - SRX-R320 SONY

索尼 SRX-R320 的电源要求是什么？

投影机需要 200 至 240 V AC、50/60 Hz 的电源。电流消耗范围为 27 至 22.5 A，具体取决于输入电压。

如何解读后面板上的状态指示灯？

MAIN 和 LAMP 指示灯显示投影机状态。例如，两者恒亮红色表示待机；两者恒亮绿色表示已开机；LAMP 指示灯先闪烁绿色然后红色表示设备在关机后正在冷却。完整组合请参阅手册。

如果状态信息窗口中出现 ALERT 消息，该怎么办？

ALERT 消息表示高危险级别错误。记下消息编号（例如，ALERT_19 表示面板温度过高）并立即联系索尼合格服务人员。请勿自行尝试修理。

如何安全地清洁投影机？

使用 软布清洁机箱和面板。对于顽固污渍，用稀释了温和清洁剂的水轻轻润湿布。清洁前务必关闭电源开关。切勿用手或硬物触摸镜头。

灯泡爆炸时的危险区域是什么？

危险半径计算公式为 x = (20/3) * sqrt(10y + 6400)，其中 y 是从投影机底部到地板的高度。例如，y = 800 mm 时，x = 800 mm。远离手册中所示的阴影区域。

SRX-R320 可以在住宅环境中使用吗？

不可以，这是 A 类产品。在家庭环境中可能会引起无线电干扰。仅适用于商业或专业用途。

投影机的原始分辨率是多少？

原始分辨率为每面板 4096 × 2160 像素，三个 SXRD 面板（分别用于 R、G、B），每面板总计 8,847,360 像素。

如何连接外部视频源？

使用 DVI-D 连接器进行数字输入。使用可选输入板，可以接收 HD-SDI (4:4:4/4:2:2) 或 DC-SDI (4:4:4) 信号。请联系索尼合格服务人员进行安装。

推荐的存储条件是什么？

将投影机存放在 -20°C 至 +60°C 的温度和 10% 至 90% 的湿度（无结露）环境中。避免快速温度变化，以防止设备内部结露。

何时应更换空气滤清器？

当建议使用时间过后，投影机会显示 AIR FILTER WARNING OPTICAL 消息。请联系索尼合格服务人员进行更换。定期维护滤清器可确保正常冷却。

用户手册 SRX-R320 SONY

使用产品前请仔细阅读本使用说明书，并请妥善保管。

警告

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电严禁拆开机壳，维修请咨询具备资格人士。

警告

此设备必须接地。

对于 NETWORK 连接器

注意

为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。

声明

此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。

正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。

具体的处理方法请遵循当地的规章制度。

目录

使用前须知 26

控制部件的位置和功能 27

信息 28

出错信息 28

通知信息 30

放映机维护 32

规格 32

使用前须知

安全须知

• 在交流 200 ~V 至 240 ~V, 50 / 60 ~Hz 的环境下操作本机。
• 万一有液体或固体落入机壳内，请关闭本机电源，并请您的专业 Sony 维修人员检查后方可使用。
• 如果打算数天不使用，请将电源开关关闭。
• 只要本机的插头连接在接线板上并且电源打开，本机便未脱离交流电源（主）。
• 请不要将手或物品放在通风孔附近。排出的空气较热。
• 使用升降机搬运放映机以避免发生事故或人身伤害。
• 当移动安装在地板上的放映机时，请不要让手指卡在本机和地板表面之间。
• 小心不要让手指卡在冷却扇里。
• 放映机向前方发出强光，因此不要长时间站在放映机前面。

重新包装须知

请保存原有的包装箱和包装材料，以便在运输设备时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。

关于湿气凝结

如果放映机安装地的室温急剧变化，或如果突然将放映机从寒冷的地方搬到温暖的地方，放映机中可能会出现湿气凝结。由于湿气凝结可能会造成故障，所以在调节空调温度设定时请小心。如果出现湿气凝结，请将放映机的电源关闭，直至完全干燥后再使用。

关于 LCD 面板

此监视器所用 LCD 面板是采用高精密技术生产的，有效像素率达至少达到 99.99%。因此有很少一部分像素可能会表现为 “亮点”，或者始终是暗点（黑色）、变亮（红色、绿色或蓝色）或者呈现闪烁状。此外，经过长时间的使用后，由于液晶显示本身的物理特性，也可能会出现这种“亮点”。这些问题并非故障。

关于灯泡爆炸危险区域

由于放映机灯泡会爆炸，所以在下图所示的阴影区域是很危险的。请远离危险区域。

危险半径 (x) 视放映机底部和地板之间的高度 (y) 而异。

$$ \mathrm{x} = 2 0 / 3 \times \sqrt {1 0 \mathrm{y} + 6 4 0 0} $$

例如，如果高度 (y) 为 800 mm，根据上面的公式计算出危险半径 (x) 为 800 mm。

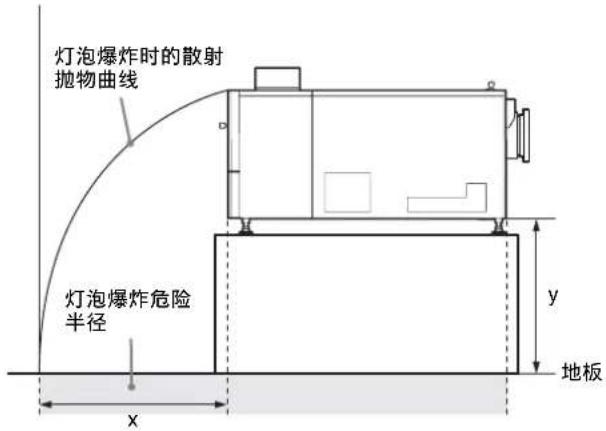

左侧视图

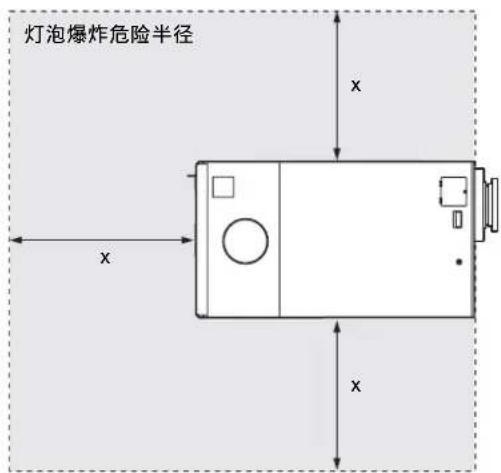

顶视图

关于安全

SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。

视操作环境而定，网络上未经授权的第三方可能可以访问本装置。将本装置连接至网络时，必须确认网络有安全保护。

控制部件的位置和功能

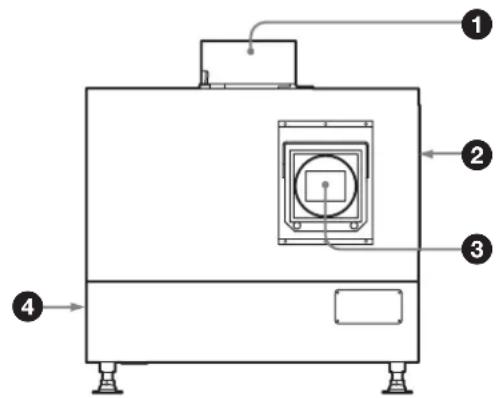

正面 / 侧面

请联系专业 Sony 维修人员更换空气过滤器。

③镜头安装部分

请联系专业 Sony 维修人员安装选购的镜头。

④通风孔 （排气） （左侧）

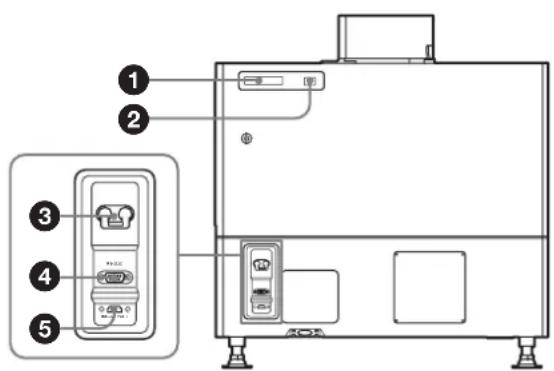

背面

MAIN 和 LAMP 指示灯的组合表示放映机的状态如下：

MAIN指示灯	LAMP指示灯	放映机的状态
●(红色)	●(红色)	本机处于待机模式。可以用控制器打开本机。
●(绿色)	●(绿色)	已使用控制器打开了本机的电源。可以用控制器操作本机。
※(绿色)	※(绿色)	用控制器关闭电源后,本机处于待机状态。冷却扇正在运行。
●(绿色)	※(绿色)	本机处于指示灯熄灭模式中。

●：点亮 ✱闪烁

③电源开关

打开 / 关闭主电源。

完全关闭放映机的电源

当 LAMP 指示灯闪烁绿色然后稳定点亮红色时，即可关闭放映机的电源。您可关闭电源开关以完全关闭放映机的电源。

④RS-232C 连接器

用于连接 SRX 控制器。用于维修时使用。

⑤INGEST PORT 接口

用于连接可移动驱动器以读取数码电影的内容。

注意

如果您使用此接口，则必须与放映机内部的此接口进行必要的连接。详细说明，请联系专业 Sony 维修人员。

信息

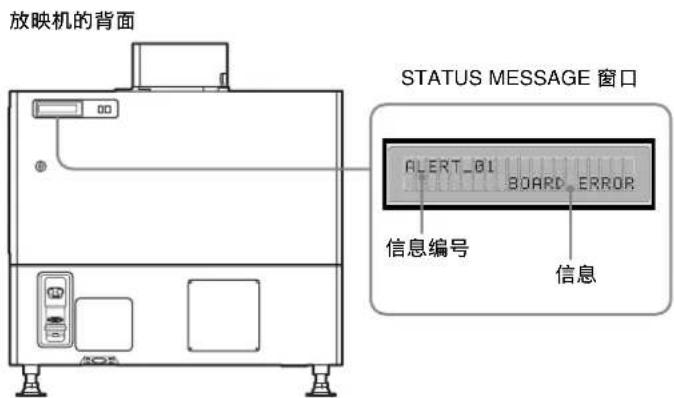

在运行过程中，放映机后部的 STATUS MESSAGE 窗口中将显示各种信息。

显示的信息分类为 “出错信息” 和 “通知信息”。

出错信息

出错信息根据危险等级分为三类，说明如下。

如果发生错误，则 STATUS MESSAGE 窗口中显示信息编号和信息。

ALERT: 危险等级 - 高

信息编号：ALERT_xx

WARNING: 危险等级 - 中

信息编号：WARN_xx

FAILURE: 危险等级 - 低

信息编号：FAIL_xx

如果显示出错信息，请与专业 Sony 维修人员联系并给出信息及其编号。

显示的出错信息如下所示。

ALERT: 危险等级 - 高

信息编号 出错信息 含义
ALERT_01 BOARD	ERROR	IFA 板的电源有问题
ALERT_02 BOARD	ERROR	IFB 板的电源有问题
ALERT_03 BOARD	ERROR	IFC 板的电源有问题
ALERT_04 BOARD	ERROR	IFD 板的电源有问题
ALERT_05 BOARD	ERROR	MX 板的电源有问题
ALERT_06 BOARD	ERROR	LPD 板的电源有问题
ALERT_07 BOARD	ERROR	CT 板的电源有问题
ALERT_08 BOARD	ERROR	DST 板的电源有问题
ALERT_09 BOARD	ERROR	PR1 板的电源有问题
ALERT_10 BOARD	ERROR	PR2 板的电源有问题
ALERT_11 BOARD	ERROR	SY 板的电源有问题
ALERT_12 BOARD	DETACHED	CN 板已断开连接
ALERT_13 BOARD	DETACHED	MX 板已断开连接
ALERT_14 BOARD	DETACHED	LPD 板已断开连接
ALERT_15 BOARD	DETACHED	CT 板已断开连接
ALERT_16 BOARD	DETACHED	DST 板已断开连接
ALERT_17 BOARD	DETACHED	PR1 板已断开连接
ALERT_18 BOARD	DETACHED	PR2 板已断开连接
ALERT_19 TEMPERATURE ERROR		R 面板的温度太高,本机停止运行。
ALERT_20 TEMPERATURE ERROR		G 面板的温度太高,本机停止运行。
ALERT_21 TEMPERATURE ERROR		B 面板的温度太高,本机停止运行。
ALERT_22 COVER	DETACHED	后盖脱落和 /或内部镜子位置改变
ALERT_27 FAN ERROR		投影灯的风扇 A 异常
ALERT_28 FAN ERROR		投影灯的风扇 B 异常
ALERT_29 FAN ERROR		投影灯的风扇 C 异常
ALERT_30 FAN ERROR		投影灯的风扇 D 异常
ALERT_32 BALLAST ERROR		投影灯电源温度太高,本机停止运行。
ALERT_33 BALLAST ERROR		投影灯电源的风扇异常
ALERT_34 BALLAST ERROR		投影灯电源异常
ALERT_35 LAMP ERROR		投影灯不亮或熄灭。
ALERT_36 BALLAST ERROR		投影灯电源异常
ALERT_37 COVER	DETACHED	投影灯室的盖子位置异常
ALERT_38 BOARD	ERROR	CN 板的电源有问题
ALERT_39 TEMPERATURE ERROR		8 英寸管安装部分温度太高,本机停止运行。
ALERT_41 COVER	DETACHED	过滤器管脱落,本机停止运行。

WARNING: 危险等级 - 中

信息编号 出错信息 含义
WARN_01 FAN ERROR	主电源的风扇 1异常
WARN_02 FAN ERROR	主电源的风扇 2异常
WARN_05 FAN ERROR	板的风扇 1异常
WARN_06 FAN ERROR	板的风扇 2异常
WARN_12 FAN ERROR	致冷器 R的风扇异常
WARN_13 FAN ERROR	致冷器 G的风扇异常
WARN_14 FAN ERROR	致冷器 B的风扇异常
WARN_20 DEVICE ERROR	致冷器 R控制器故障
WARN_21 DEVICE ERROR	致冷器 G控制器故障
WARN_22 DEVICE ERROR	致冷器 B控制器故障
WARN_23 CONNECTOR DETACHED	致冷器 R连接器已断开连接
WARN_24 CONNECTOR DETACHED	致冷器 G连接器已断开连接
WARN_25 CONNECTOR DETACHED	致冷器 B连接器已断开连接
WARN_26 DOUSER ERROR	遮光板操作有问题
WARN_27 BALLAST ERROR	投影灯电源的电子镇流器通讯故障
WARN_28 BALLAST ERROR	投影灯信噪比的设定错误
WARN_29 EXHAUST ERROR	外部风管的气流量异常
WARN_30 COVER DETACHED	过滤器管脱落
WARN_31 FAN ERROR	PS2 的风扇异常
WARN_32 FAN ERROR	PS1 的风扇异常
WARN_33 FAN ERROR	PBS 的风扇异常

FAILURE: 危险等级 - 低

信息编号 出错信息	含义
FAIL_02 TEMPERATURE ERROR		8英寸管温度异常的警告
FAIL_04 TEMPERATURE ERROR		进气口温度太高。
FAIL_06 TEMPERATURE ERROR		光学单元区域的温度太高。
FAIL_10 TEMPERATURE ERROR		面板 R温度异常的警告
FAIL_11 TEMPERATURE ERROR		面板 G温度异常的警告
FAIL_12 TEMPERATURE ERROR		面板 B温度异常的警告
FAIL_15 TEMPERATURE ERROR		投影灯电源温度异常的警告
FAIL_16 LENS ERROR		变焦位置调整为登录设定的故障
FAIL_17 LENS ERROR		镜头对焦调整为登录设定的故障
FAIL_18 LENS ERROR		变焦位置调整有问题
FAIL_19 LENS ERROR		镜头对焦调整有问题
FAIL_21 ADJUSTMENT ERROR		Z轴调整异常
FAIL_24 ADJUSTMENT ERROR		亮度下降校准失败
FAIL_25 DEVICE ERROR		FPGA配置故障
FAIL_26 DEVICE ERROR		IIC电路有问题
FAIL_27 DEVICE ERROR		LVDS电路有问题
FAIL_28 DEVICE ERROR		PLL电路有问题
FAIL_29 DEVICE ERROR		PARITY电路有问题
FAIL_30 BALLAST ERROR		投影灯电源被互锁
FAIL_34 ADJUSTMENT ERROR		+方向的Z轴操作偏离
FAIL_35 ADJUSTMENT ERROR		-方向的Z轴操作偏离
FAIL_36 DEVICE ERROR		DVI设定错误

通知信息

通知信息不显示信息编号。如果信息出现在 STATUS MESSAGE 窗口中，请查看以下内容。

信息	含义
DOUSER CLOSED	遮光板关闭。
LAMP POWER + LIMIT	灯泡功率设定(灯泡功率和亮度控制的总和)大于最大输出(100%)。
LAMP POWER - LIMIT	灯泡功率设定(灯泡功率和亮度控制的总和)低于最小输出。
LOW REAL TIME CLOCK BATTERY	需要更换SY板用的RTC电池(BT200)。
LUMI VALUE + LIMIT	进行了亮度下降的修正,但是图像没有变亮。
LUMI VALUE - LIMIT	进行了亮度下降的修正,但是图像没有变暗。
信息 含义
LAMP ALERT	已超过投影灯的建议使用时间。
AIR FILTER WARNING OPTICAL	已超过光学空气过滤器的建议使用时间。

放映机维护

关于异常噪音

为了防止放映机在打开后内部温度升高以及产生某些噪音，放映机配备了一个风扇。但是，如果产生的噪音异常的大，请向专业 Sony 维修人员咨询。

关于照明

请勿让屏幕暴露在直射照明或阳光下。为了获得最佳图像，请遵循下列事项。

• 使用聚光埋地灯。
• 使用网罩遮盖荧光灯和其它分散的光源。
• 用窗帘或百叶窗遮住所有窗户，防止阳光进入。
• 如果地板或墙壁采用反光材料，请用地毯或壁纸进行遮盖。

关于清洁

• 定期用软布清洁机壳和面板。对于顽固污渍，请用稍蘸加水稀释的中性洗涤剂的软布轻轻擦拭。在清洁前，请务必关闭电源开关。
• 请勿用手或可能刮伤镜头的硬物接触镜头。

关于定期检修

放映机中的某些消耗部件在长期使用后会降低性能。为了确保放映机正常工作并延长其使用寿命，请定期检查放映机。建议您与我们签署定期检查的维护合同。有关合同的详细内容，请向专业 Sony 维修人员咨询。

规格

光学特性

投影系统 SXRD (Silicon X-tal Reflective Display) 三个显示板系统

SXRD 8847360 (4096 (H) × 2160 (V)) 像素 × 3

镜头 选购

灯泡 选购

输入 / 输出

RS-232C 用于维修时使用 （连接 SRX 控制器） INGEST PORT

用于维修时使用 （读取内容）

输入信号

DVI-D

当安装了选购的输入板时，可接受以下信号。

HD-SDI (4:4:4/4:2:2) (SMPTE-292M)

DC-SDI (4:4:4)

有关选购的输入板的详细说明，请联系专业的Sony 维修人员。

一般

尺寸 约 700 × 640 × 1250 mm （宽 / 高 / 深） (不包括选购镜头和主机的突出部分)

重量 约 195 kg（不包括选购投影灯和镜头）

电源要求 200 至 240 V 交流，50/60 Hz

电流消耗 27 至 22.5 A

工作温度 5^ C 至 35^ C

性能保证温度 10^ 至 30^

工作湿度 35% 至 85% （无水气凝结）

存放温度 -20^ 至 +60^

存放湿度 10% 至 90%

随机附件 · 用于拆卸面板的钥匙 (5)

• 用于灯泡更换面板的钥匙 (2)
• 镜头安装螺丝 (M8) (4)
• 状态指示灯 (1)
• TPC适配器（1套）
• 单触式衬套 (1)
• 状态指示灯和 TPC 适配器的安装螺丝（1套）
• LMT 风管 (A) (1)
• LMT 风管 (B) (1)
• LVDS 电缆 (1-833-055-21 (Sony)) (2)
• CSS 电缆 (1-966-785-11 (Sony)) (1)
• 以太网电缆 (1-830-803-12 (Sony)) (1)
• 使用说明书 (1)

设计和规格如有变更，恕不另行通知。

注意

- 在使用前请始终确认本机运行正常。

无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，SONY 均不作任何赔偿。

• SONY 对本产品用户或第三方的任何索赔概不负责。
• SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

产品中有害物质的名称及含量

使用环境条件：

参考使用说明书中的操作条件

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
