产品类型	LCD 电视
品牌	索尼
型号	Bravia KDL-26EX420
屏幕尺寸	26 英寸（对角线）
分辨率	1366 x 768（高清就绪）
外形尺寸（含底座）	26.7 x 18.5 x 7.7 英寸（宽x高x深）
重量（含底座）	约 13.2 磅
功耗（运行）	约 80 瓦
电源要求	交流 120 伏，60 赫兹
输入接口	2 个 HDMI、1 个分量、1 个复合、1 个 USB、1 个 RF、1 个 PC VGA
音频输出	10 瓦 + 10 瓦立体声扬声器、耳机插孔
主要特点	BRAVIA Engine 2、24p 真实影院、动态对比度
保养与清洁	用柔软干布轻轻擦拭。请勿使用液体或化学溶剂。
安全警告	请勿暴露于雨水或潮湿环境中。放置在稳固的表面上。
备件与可维修性	请联系索尼支持获取原装零件。维修应由合格的服务人员进行。

常见问题 - Bravia KDL-26EX420 SONY

如何将电视安装在墙上？

请使用 VESA 200x200 毫米壁挂支架套件。确保墙壁能够承受重量。按照支架随附的说明进行操作。

支持的 USB 驱动器最大容量是多少？

USB 端口支持最大 2 TB 且格式化为 FAT32 或 NTFS 的驱动器。

如何将电视恢复出厂设置？

前往菜单 > 设置 > 系统设置 > 恢复出厂设置。使用遥控器确认。

我可以将电视用作电脑显示器吗？

可以，通过 VGA 或 HDMI 连接。将 PC 输出设置为 1366x768 分辨率以获得最佳效果。

为什么扬声器没有声音？

检查音量是否静音或太低。确保在菜单中将音频输出设置为“电视扬声器”。

如何更新固件？

从索尼支持网站下载更新文件到 USB 驱动器，插入电视，然后前往设置 > 系统软件更新。

游戏时的输入延迟是多少？

游戏模式下的输入延迟通常约为 30-40 毫秒。从图像设置中启用游戏模式以减少延迟。

如何清洁屏幕？

关闭电视并让其冷却。用超细纤维布轻轻擦拭。请勿直接喷洒任何液体。

我可以连接蓝牙设备吗？

KDL-26EX420 不支持蓝牙。请使用有线或红外线配件。

我在哪里可以找到用户手册？

从索尼支持网站下载 PDF 手册，或使用 Notice-Facile.com 上提供的手册。

用户手册 Bravia KDL-26EX420 SONY

For KDL-55/46/40/32EX720

KDL-55/46/40/32EX720/

KDL-40/32EX520/

KDL-40/32CX520

感謝您購買這項 Sony 產品。使用電視機之前，請詳閱本手冊，並保留下來以便將來參考。

4

• 指令有關 “安裝壁掛支架” 是包含在這台電視機的說明手冊。
• 除非另有說明，本手冊中的插圖均為KDL-40EX520。
• 除非另有說明，本手冊的遙控插圖均為RM-GD019。
• 使用電視機之前，請詳讀“安全資訊”（第30頁）。保留本手冊以便將來參考。

商標資訊

HDMI、HDMI 標誌和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 在美國和其他國家的商標或註冊商標。

DLNA® 和 DLNA CERTIFIED® 是 Digital Living Network Alliance 的商標、服務標誌或認證標誌。

DivX® 是一種由 DivX, Inc. 所研發的視訊檔案壓縮技術。

DivX®、DivX Certified® 與相關標誌為 DivX，Inc. 的商標且經授權使用。

關於 DIVX VIDEO: DivX® 是一種由 DivX, Inc. 所建立的數位視訊格式。這是播放 DivX 視訊的官方 DivX Certified 裝置。關於將檔案轉換為 DivX 視訊的軟體工具和詳細資訊，請瀏覽

www.divx.com.

關於 DIVX VIDEO-ON-DEMAND：必須註冊此 DivX Certified® 裝置，才能播放 DivX Video-on-Demand（VOD）內容。若要產生註冊代碼，在裝置設定選單中找出 DivX VOD 部分。使用此代碼進入 vod.divx.com，完成註冊過程，並了解 DivX VOD。

由 Dolby Laboratories 授權製造。杜比、Dolby 與雙 D 標誌是 Dolby Laboratories 的商標。

“BRAVIA”是 BRAVIA Corporation 的商標。

TrackID 是 Sony Ericsson Mobile Communication AB 的商標或註冊商標。

音樂辨識技術及相關資料由 Gracenote® 提供。Gracenote 是音樂辨識技術和相關內容傳遞技術的業界標準。請前往 www.gracenote.com 瞭解有關詳情。

Gracenote, Inc. 提供的 CD、DVD、Blu-ray Disc 以及與音樂相關的資料，版權屬於 © 2000 - 至今 Gracenote。

Gracenote 軟體版權， © 2000 - 至今 Gracenote 版權所有。本產品和服務註冊有一項或多項專利，為 Gracenote 所有。

有關適用的 Gracenote 專利，請見 Gracenote 網站上的無限期清單。

Gracenote、CDDB、MusicID、MediaVOCS、Gracenote 標誌和標誌字型以及 “Powered by Gracenote” 標誌是 Gracenote 在美國和 / 或其他國家的註冊商標或商標。

Wi-Fi Protected Setup 和 WPA 是 Wi-Fi Alliance 的標誌。

本電視設計在香港使用，只保證能在香港使用。

識別標籤的位置

機型和電源等級的標籤（根據適用的安全規定）位於電視機背面。

gracenote.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

PULSE

預先注意事項

觀賞電視

- 在觀看 3D 視訊影像或打 3D 電玩期間，有些人可能會感到不適（如眼睛疲勞、疲累或噁心）。Sony 建議所有觀賞者在觀看 3D 視訊影像或打 3D 電玩期間要定期休息。休息的長度和頻率因人而異。由您自行決定。若您感到任何不適，請停止觀看 3D 視訊影像或打 3D 電玩，直到不過感消失；若有必要，請就醫。關於最新資訊，也請您參閱（i）用於電視機的其他設備或媒體的使用說明書，以及（ii）我們的網站（http://

www.sony-asia.com/support）。兒童（尤其是低於六歲的兒童）的視力還在發育。讓兒童觀看3D視訊影像或打3D電玩前，請諮詢醫師（如小兒科醫師或眼科醫師）。成人應監督兒童，確保他們遵守上列建議事項。

• 使用模擬 3D 功能時，請注意本電視轉換後顯示的影像與原始影像不同。
• 請在適當光線條件下觀賞電視，因為在光線不足條件下或長時間觀賞電視會損傷您的眼睛。
• 使用耳機時，請調整音量以免音量過高損傷聽力。

LCD螢幕

• 雖然 LCD 螢幕採用最精密技術製造且 99.99% 以上的畫素有效，但還是可能會出現黑點或 LCD 螢幕上可能會經常出現亮點（紅、藍或綠色）。這是 LCD 螢幕的結構特性，並不是故障。
• 請勿按壓或刮傷前濾光面板或在電視機頂部放置物件。畫面可能會不均，或者LCD螢幕可能會損壞。
• 如果在寒冷地點使用本電視機，畫面上可能會出現模糊或變暗。這並不是故障。溫度上升後這些現象就會消失。
• 畫面靜止不動將會產生重影。片刻後該現象將消失。
• 電視機使用過程中，螢幕和機殼會變熱。這不是故障。
• LCD 螢幕包含少量液晶。此電視中所使用的一些螢光燈也含有汞（LED 背光 LCD 電視機除外）。請按照您當地的法規進行廢棄物處理。

使用和清潔電視機的螢幕表層 / 機殼

清潔前，務必將電視機的 AC 電源線從 AC 電源插座上斷開連接。

為了避免物質或螢幕塗層剝離，請遵照下列預先注意事項。

• 若要擦去螢幕表層 / 機殼上的灰塵，請用軟布輕輕擦拭。如果灰塵較難除去，請用稍稍蘸有稀釋中性清潔溶劑的軟布進行擦拭。
• 絕對不能將水或清潔劑直接噴灑在電視上。液體可能滴落在螢幕的底部或外部零件上並滲入電視內，而毀壞電視。

• 切勿使用任何類型的磨砂墊、鹼性 / 酸性清潔劑、擦洗粉或揮發溶劑，如酒精、汽油、稀釋劑或殺蟲劑。使用上述材料或與橡膠或乙烯材料長時間接觸可能會造成螢幕表層和機殼材料的損壞。

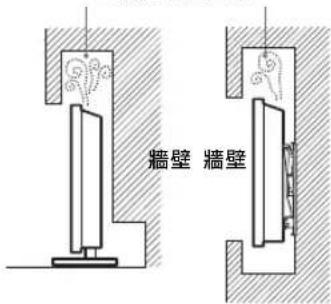

• 建議您定期使用真空吸塵清理通風口以確保通風順暢。
• 當調整電視機的角度時，請慢慢地調動以防電視機從其桌而型底座移動或滑落。

選購設備

將產生電磁輻射的選購元件或任何其他設備遠離電視機。否則可能會造成畫面失真及 / 或噪聲。

(注意有關處理遠程控制)

註

• 安裝電池時請注意正確的極性位置。
• 請勿同時使用不同類型的電池或混合使用新舊電池。
• 請以符合環境保護規定的方式來丟棄電池。特定地區可能有制訂廢棄電池的相關規定。請向您當地的主管機關查詢。
• 請小心拿取遙控器。請勿讓遙控器掉落或踩在遙控器上，或是讓任何液體濺到遙控器。
• 請勿將遙控器放置在接近熱源的地方，放置在受日光直射地方或潮濕的房間。

目錄

入門

檢查配件....6

將電池裝入遙控器中....6

1: 安装桌面底座.....7
2: 調整電視機的視角 8
3: 連接天線 / 訊號線 / 錄影機....9
4: 連接音訊 / 視訊設備....10
5: 防止電視機傾倒....10
6: 組織 AC 電源線 / 捆綁纜線....11
7: 執行初始設定....11

使用您的 BRAVIA 電視機

觀看電視....12

選擇各項功能和設定（主選單）....14

顯示操作手冊 (-Manual) 16

網絡設定

準備有線網絡....18

準備無線 LAN 18

設定網際網絡連接....19

如果您無法連接網際網絡....20

調節伺服器顯示設定....20

其他資訊

故障排除....21

規格....22

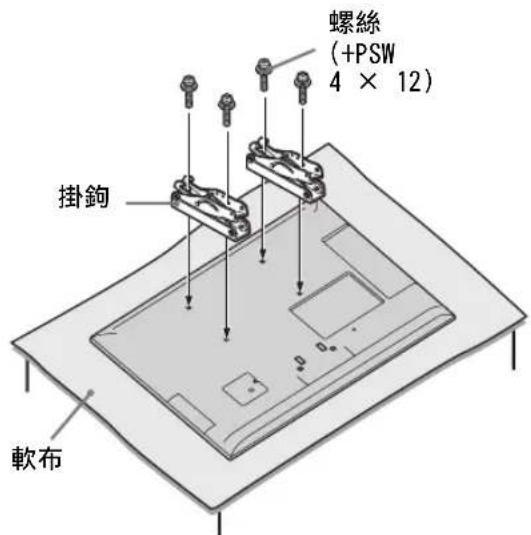

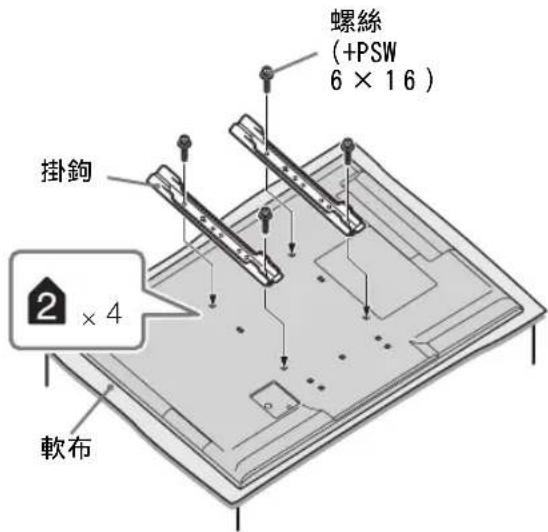

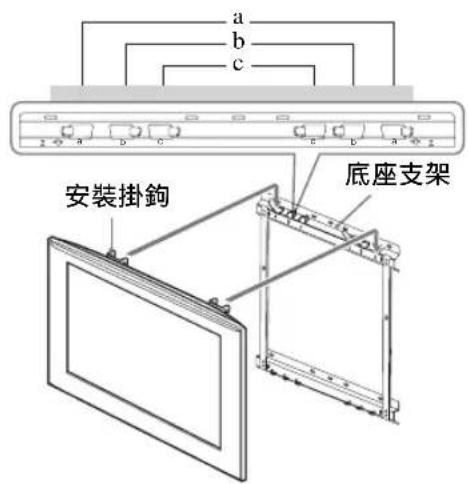

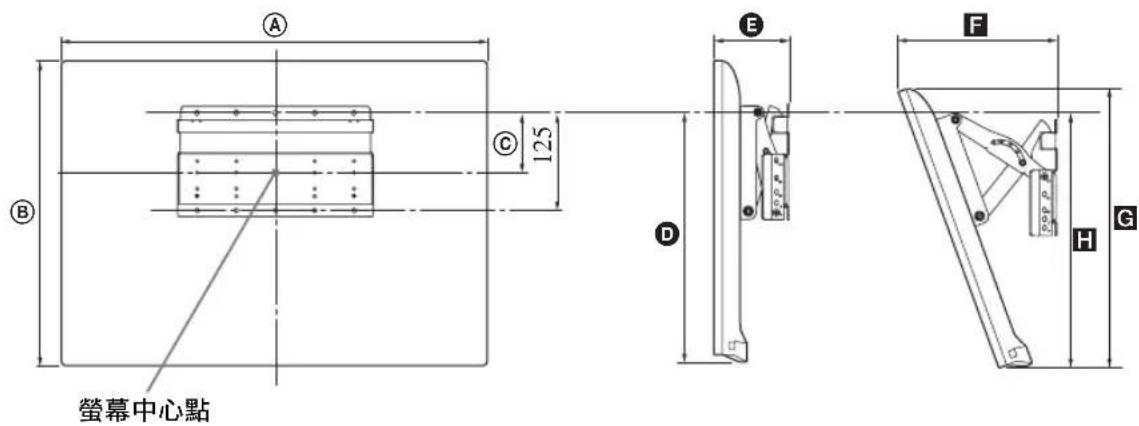

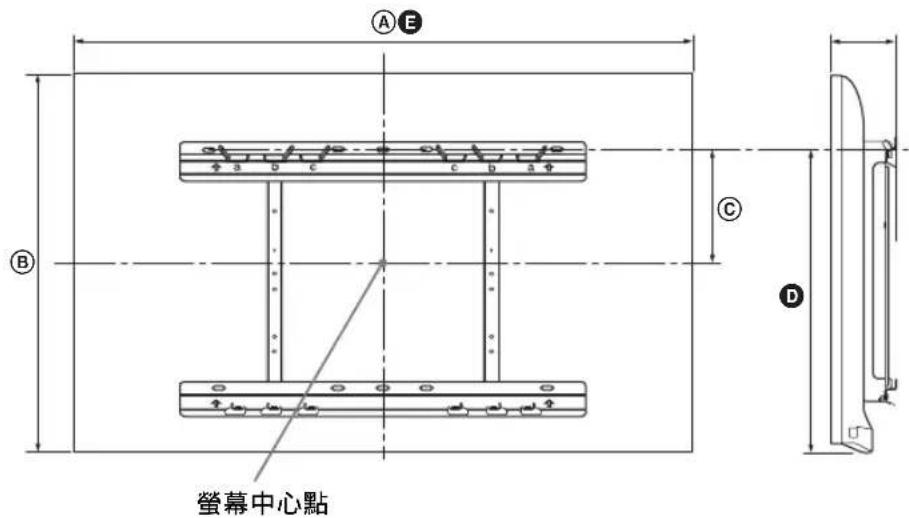

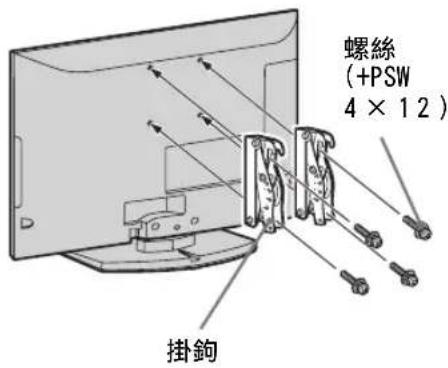

安裝配件（壁掛式支架）....24

安全資訊....30

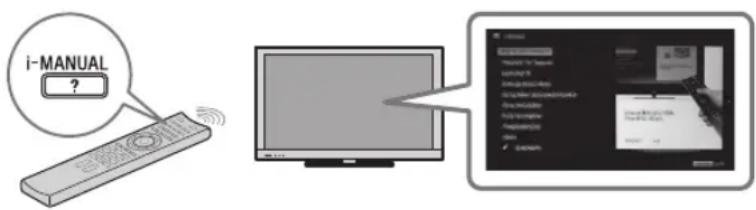

設定了您的 BRAVIA 電視機及從本使用說明書學習基本的操作後，請參閱內置說明書（i-Manual）有關電視機功能的更進一步解說。

本電視機備有內置使用說明書（-Manual）。

要存取 -Manual，按遙控器上的 -iMANUAL，然後選擇項目。詳情請參閱本說明書的第 16 頁。 i-Manual 的內容視機型 / 區域 / 地區而有所不同。

带有 “HDMI 控制” 的 “BRAVIA” Sync

Skype 就緒

TrackID(TM)/ 音樂搜尋 / 影片搜尋

觀賞電視

3D 功能 *

數位電子節目指南

我的最愛

寬螢幕模式

畫面模式

文字

相片 / 音樂 / 影片

雙重畫面（PIP）

雙重畫面（P&P）

設定 / 主目錄

關於主目錄

設定

顯示

聲音設定

系統設定

功能操作教學

數位設定

類比設定

外部輸入

網路

產品支援

使用其他設備 / 網際網路

VCR/DVD/BD 播放機

音響系統

USB 裝置 （如數位相機）

數位相框模式

HDMI 設備

網際網路 / 無線 LAN

家庭網路

Media Remote

PC

部件說明

遙控器

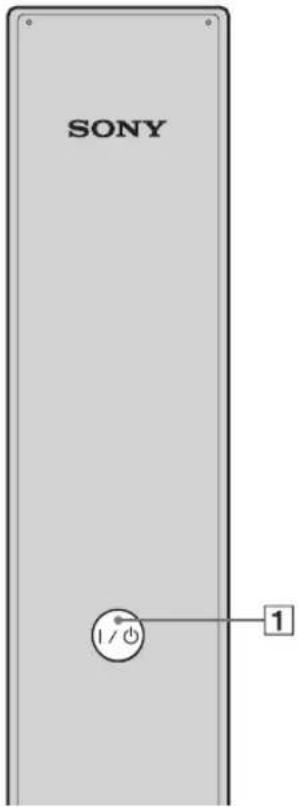

電視控制鈕與指示燈

端子

故障排除

索引

書籤

檢查配件

遙控器 (1)

AAA 電池 (R03 型) (2)

桌面底座 (1)*1

桌面底座的定位螺絲 (M4 × 12) (2)

(僅於 KDL-26/22EX420)

桌面底座的定位螺絲 (M5 × 16) (3)

(僅於 KDL-55/46/40/32EX720,

KDL-40/32EX520, KDL-40/32CX520)

桌面底座的定位螺絲 (M5 × 16) (4)

(僅於 KDL-22CX520)

桌面底座的装配螺絲 (M4 × 12) (2)

(僅於 KDL-26/22EX420)

桌面底座的裝配螺絲 (M6 × 14) (4)

(僅於 KDL-55/46EX720)

桌面底座的装配螺絲 (M6 × 14) (3)

(僅於 KDL-40/32EX720, KDL-40/32EX520, KDL-40/32CX520)

桌面底座的裝配螺絲 (M4 × 10) (3)

(僅於 KDL-22CX520)

六角扳手 (1)

(KDL-26/22EX420, KDL-22CX520 除外)

操作手冊 （本說明書）及其他文件

*1 使用隨附裝配螺絲組裝桌面底座。請參閱隨附的桌面底座說明頁以組裝底座。

^*2 附帶一枚備用螺絲。

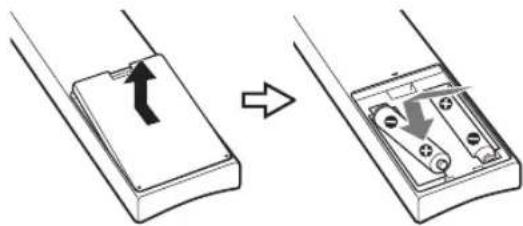

將電池裝入遙控器中

▶KDL-40/32EX520，KDL-40/32/22CX520 和 KDL-26/22EX420

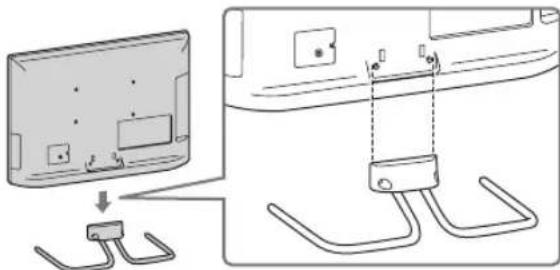

1 關於某些電視機機型的正確安裝，請參閱隨附桌面底座的說明頁。
2 將電視機放在桌面底座上。

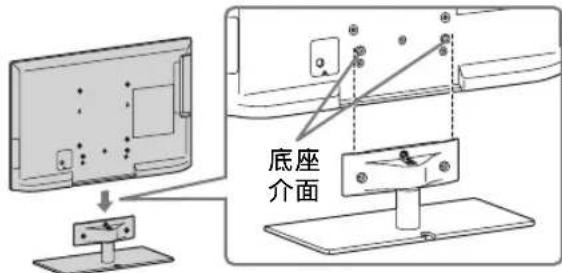

▶KDL-55/46/40/32EX720，KDL-40/32EX520 和 KDL-40/32CX520

[NO TEXT]

• 從上方對準電視機，將電視機滑動直至看不到底座介面。
  ▶KDL-26/22EX420

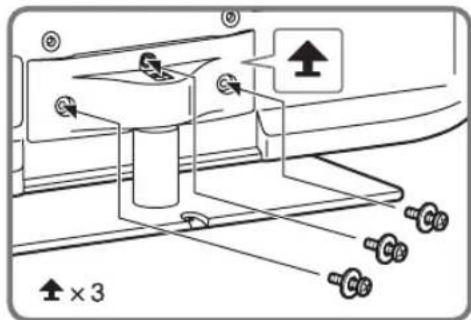

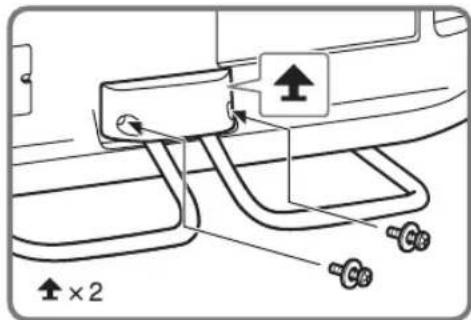

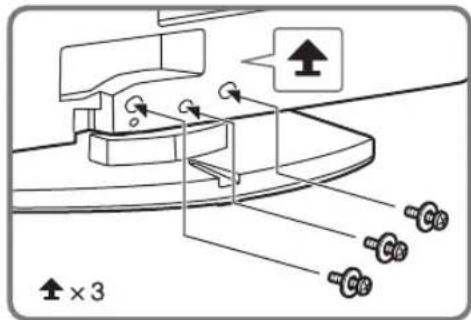

3 使用隨附螺絲，根據指引螺絲孔的箭頭標記 ♠ 將電視機固定到桌面底座上。
▶KDL-55/46/40/32EX720，KDL-40/32EX520 和 KDL-40/32CX520

▶KDL-26/22EX420

KDL-22CX520

[NO TEXT]

- 如果使用電動螺絲起子，請將扭矩設定為大約 15 ~kgf · cm 1.5 ~N · m 。

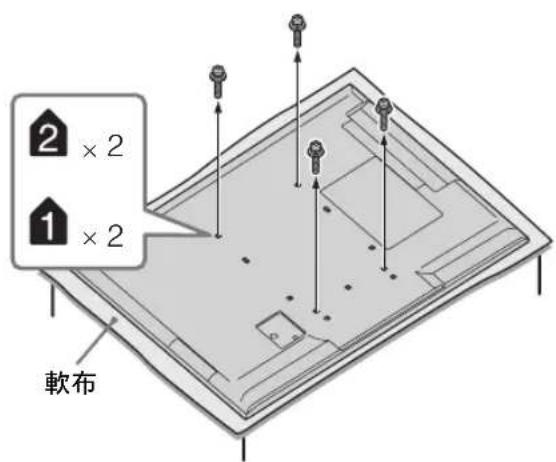

將桌面底座從電視機上拆下來

要從電視機拆下桌面底座，拆除在步驟 3 安裝的螺絲

[NO TEXT]

• 除非在電視機上安裝對應的配件，否則不要將桌面底座拆掉。
• 從電視機拆除桌面底座時，將顯示螢幕朝下放置在大過電視機的平穩工作表面上。
• 為了避免損壞液晶顯示的表面，務必在工作表面上放軟布。

2: 調整電視機的視角

本電視機可在所示的角度內調節。

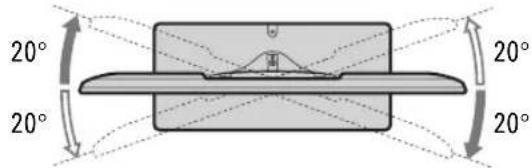

角度調節 （旋轉）（KDL-26/22EX420/KDL-22CX520 除外）

A

- 調節角度時，用手扶著底座以避免底座滑脫或電視機傾倒。

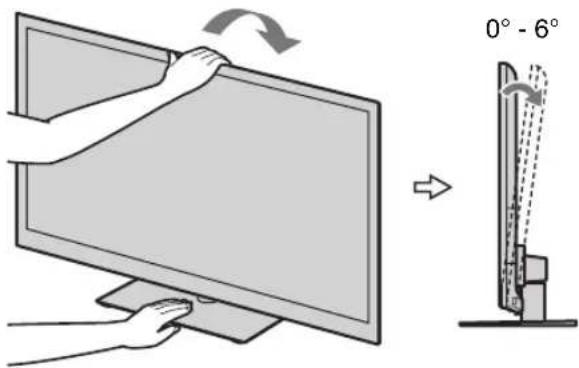

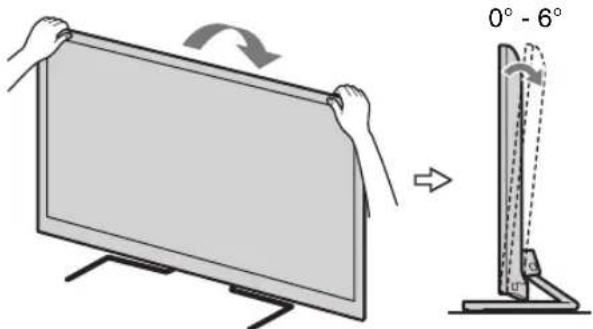

角度調節 （傾斜）（KDL-40/32CX520 除外）

[NO TEXT]

- 調節角度時，小心勿讓您的手指夾在電視機和底座之間。

▶KDL-55/46/40/32EX720 和 KDL-40/32EX520

▶KDL-26/22EX420

▶KDL-22CX520

[NO TEXT]
- 確定電視機前沒有障礙物。 紅外線感應器

節能感應器
3D 同步傳送器 (僅於 KDL-55/46/40/ 32EX720)
- 切勿將節能感應器放在直射陽光或其他強光下，否則可能會出現故障。

3: 連接天線 / 訊號線 / 錄影機

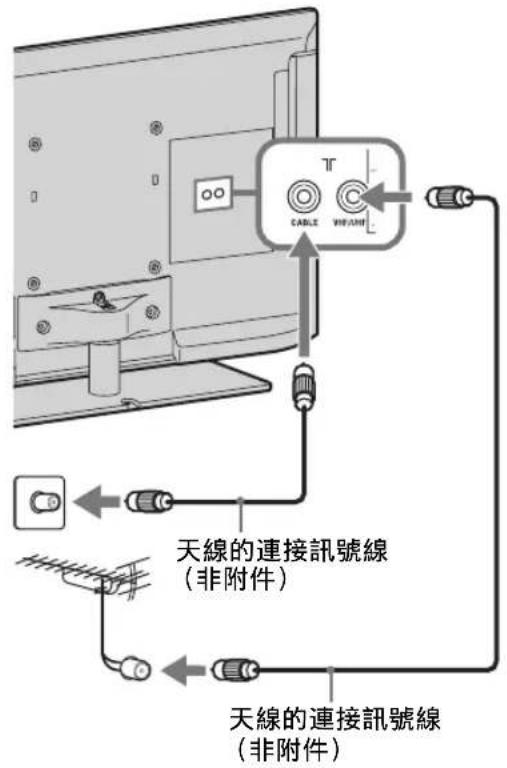

連接天線 / 訊號線

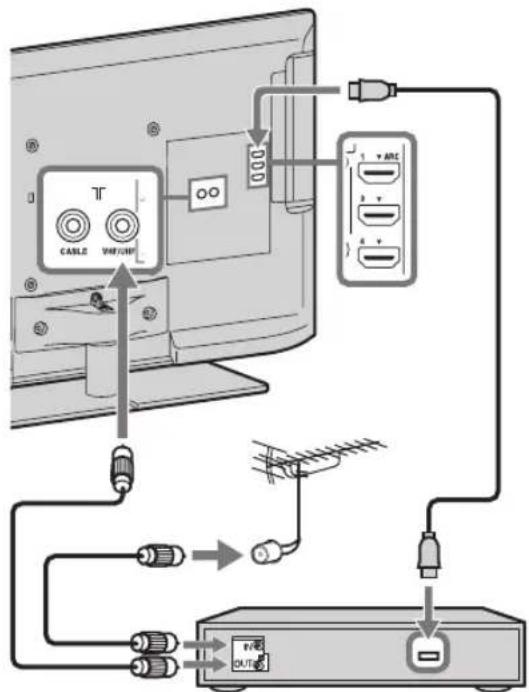

以 HDMI 連接機上盒 / 錄音機 （例如 DVD 燒錄機）

機上盒 / 錄音機 （例 DVD 燒錄機）

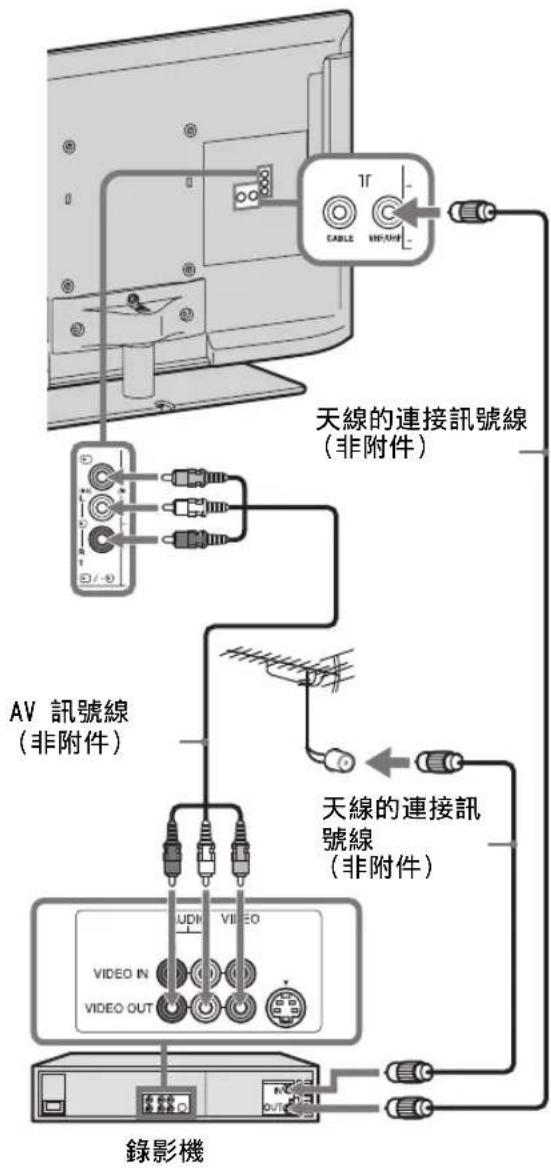

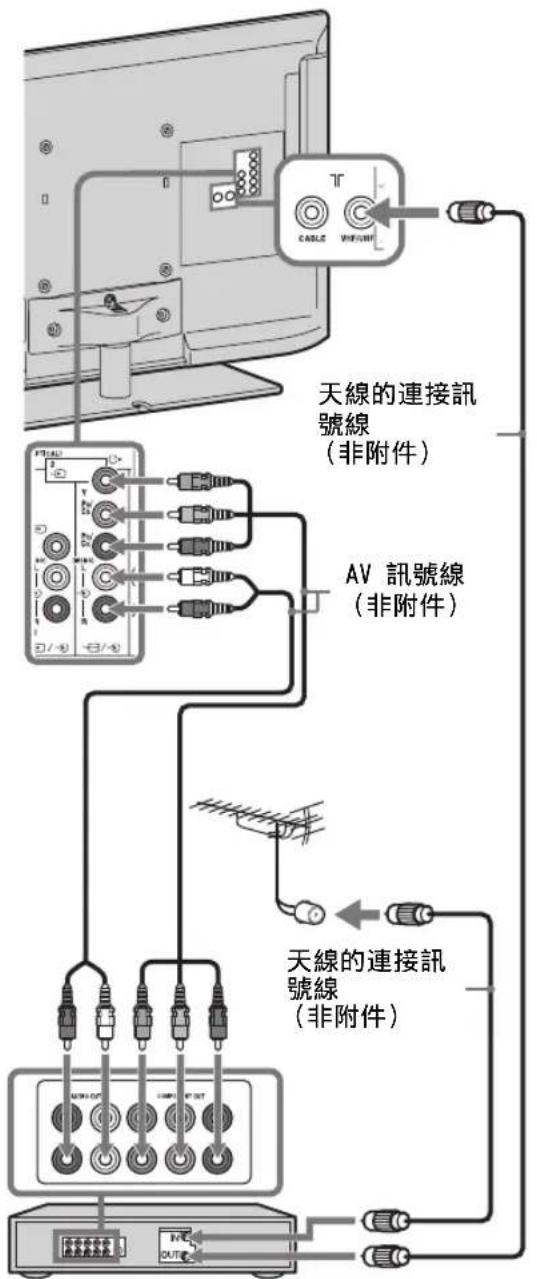

連接天線 / 訊號線和錄影機

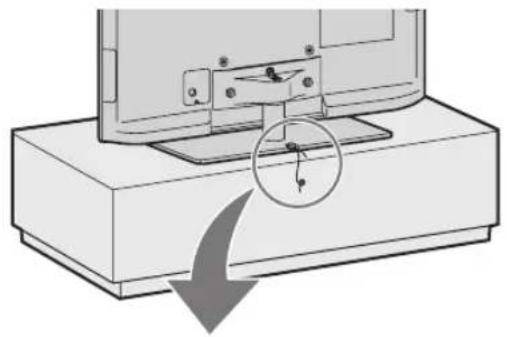

4: 連接音訊 / 視訊設備 5: 防止電視機傾倒

DVD 播放機

1 在電視機底座安裝一根木螺絲（直徑4毫米，非附件）。
2 將一根機器螺絲（M4，非附件）鎖入電視機的螺絲孔。
3 用堅韌的繩索 （非附件）將木螺絲和機器螺絲綁在一起。

M4 機器螺絲的長度視繩索的直徑而不同。請參閱以下插圖。

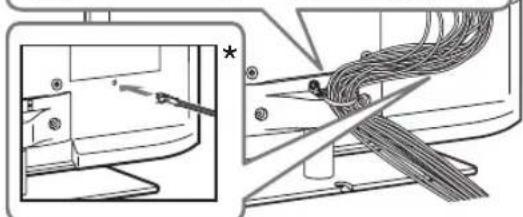

• 捆紮纜線之前，從 AC 蓋拆除纜線固定器（參閱步驟 1 和 2）。再使用纜線固定器（參閱步驟 3）捆紮其他纜線（參閱步驟 4）。
• 請勿將 AC 電源線和其他訊號線綁在一起。

KDL-55/46/40/32EX720 和 KDL-40/32EX520

KDL-26/22EX420

* 安裝於墙上時，把纜線固定器安裝在端子下。

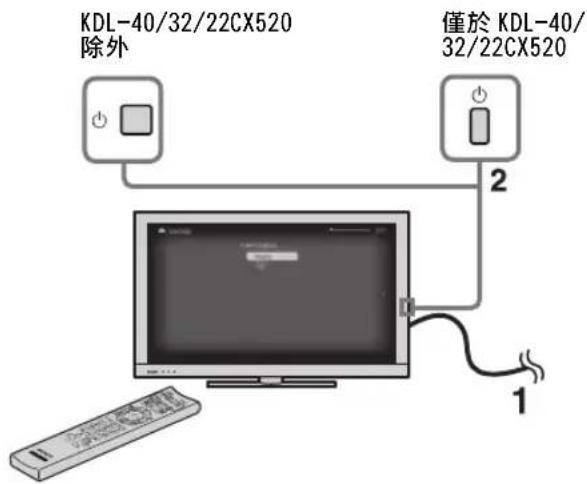

1 將電視機連接至 AC 電源插座。
2 按電視機上的 ⏻。

在您第一次打開電視機時，螢幕上便會出現語言選單。

[NO TEXT]

- 當您首次打開電視機，電視機需要進行一些內部處理以優化後，您才可執行初始設定。那時將不會有圖像和聲音，而且在電視機前的定時器指示燈閃爍橙色約40秒。切勿在此過程進行時關閉電視機。

請按照螢幕上的指示操作。

節目排序：變更類比頻道儲存於電視上的順序。

1 按 / 選擇您要移到新位置的頻道，然後按
2 按 / 選擇頻道的新位置，然後按 。

4

- 您也可以手動調入頻道。

觀看電視

- 遙控器上的數字 5, ▶, PROG + 和 AUDIO 按鈕有觸覺點。操作電視機時請使用觸覺點來作為參考。

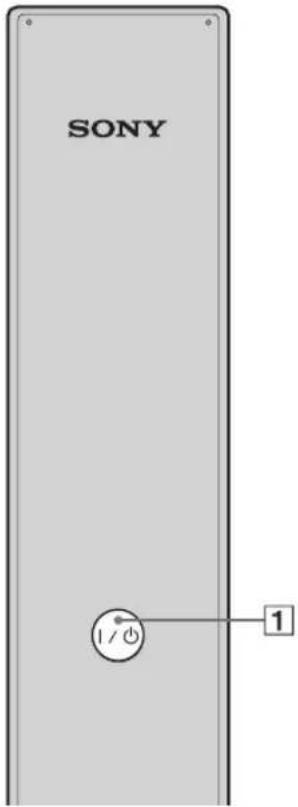

1 開啓電視。 按電視機上的 ⏻以開啓電視。

2 選擇模式。 DIGITAL/ ANALOG

3 選擇電視頻道。

若要使用數位電子節目指南

在數位模式中按 GUIDE 顯示節目指南。

使用 0-9 選擇數位頻道。對於 10 及以上的頻道號碼，快速地按下一個數字。

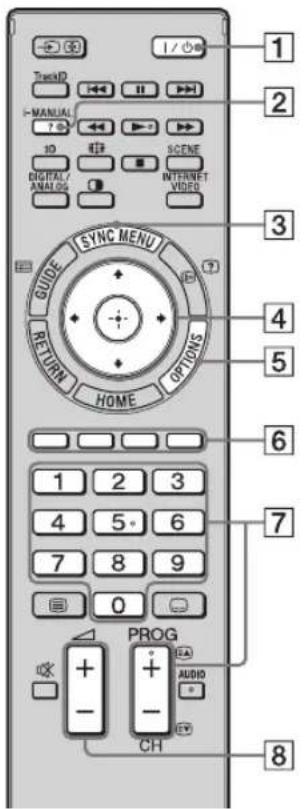

遥控器的各部件和控制

使用隨附的遙控器控制您的電視機。在此說明基本的遙控器操作。有關遙控器的所有功能的詳情，按 i-MANUAL 及參閱內置說明書（iManual）（第 16 頁）。

僅於 KDL-55/46/40/32EX720

遙控器後蓋

1 I/↓ 按此按鈕以從待機模式打開和關閉電視機。
2 i-MANUAL 顯示內置使用說明書（i-Manual）。
3 SYNC MENU 顯示 BRAVIA Sync 選單以操作連接至電視機的 BRAVIA Sync 相容裝置。
4 介/介/介/介/介 移動螢幕上的游標，並確認項目。
5 OPTIONS 顯示便捷功能和快顯選單列表。選單項目視當前輸入和 / 或內容而不同。
⑥ 彩色按鈕 當彩色按鈕有效時，操作指南出現於螢幕上。
7 PROG/CH +/- 數字按鈕 在電視模式選擇頻道。
8 ∠+/- 調節音量。

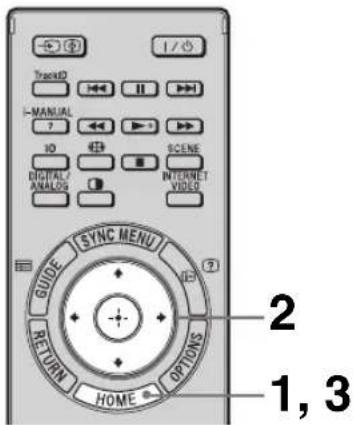

選擇各項功能和設定 （主選單）

您可從主選單選擇所有功能。

請參閱第 15 頁的主選單圖。

2 按 //// 選擇項目。

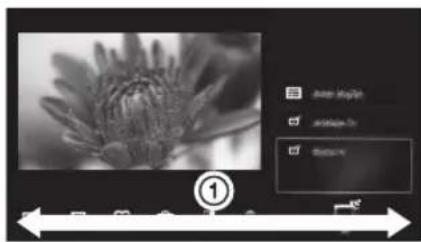

若要選擇主選單中的項目 （例如選擇 “設定”）

①按 ⇔/⇔選擇 “設定”。

“設定”的內容在右方顯示。

②按 ♠/▽選擇 “顯示”。

③按 ⊕啟動該選單。

根據螢幕上的指示，按 // 選擇項目，然後按 確認。

3 按 HOME 以退出。

主選單圖

按遙控器上的 HOME 之後，以下圖示顯示為類別。有效的類別視您的電視機型號、區域、國家和廣播情況而定。

電視 您可選擇一系列的電視頻道或某個節目指南。

媒體 您可通過 USB 設備或家庭網絡享受照片 / 音樂 / 視訊內容。

輸入選擇 您可選擇連接至電視機的裝置。

我的最愛 / 記錄 提供快速存取至您經常使用和最近查看的項目，例如電視頻道、外接輸入或您的媒體檔案。

設定 包含所有必需的配置以定制您的電視機設定。

Widgets 提供存取至 Widgets。

應用程式 您可享受各種應用程序，例如 “音樂搜尋”、“網際網路瀏覽器” 等等。

Qriocity 提供存取至 “Qriocity” 在線服務。

網際網路內容 您可享用網際網絡內容服務。

推薦頻道 根據您的觀看史提出您可能喜愛的節目的建議。

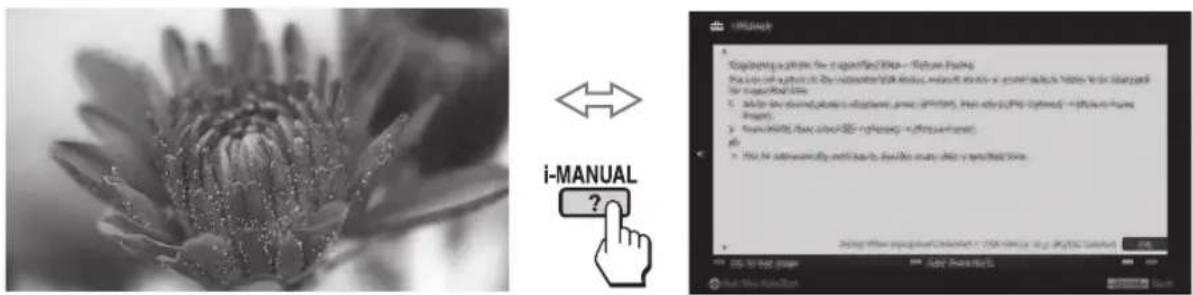

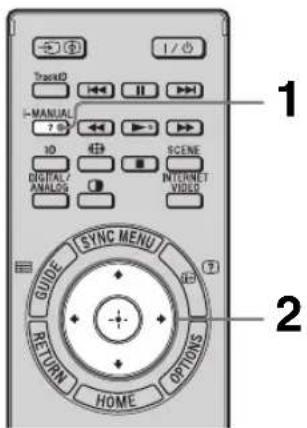

顯示操作手冊 (-Manual)

BRAVIA 電視機內建操作手冊，可以顯示在螢幕上。

若要瞭解更多電視機的功能，您僅需觸摸按鈕進入 i-Manual。

1 按 i-MANUAL。

2 按 //// 選擇項目。

①按 ↗/▽選擇項目。
該項目的內容在右方顯示為第二層。
②按 移動到第二層。
③按 / 從第二層選擇項目。
該項目的摘要在右方顯示。
若有第三層，重複此步驟以顯示該項目的摘要。
④按 選擇項目。
內容顯示。

若要使用書簽

i-Manual 有書簽功能。依照螢幕底部的指示，可用彩色按鈕標籤頁面。要存取您的注册書簽，進入操作指南的首頁，然後選擇 “書籤”。

若要記住最後顯示的頁面

i-Manual 記住最後顯示的頁面。在-Manual 螢幕時，按-MANUAL 返回電視螢幕。如果您再按 i-MANUAL，您最後一次看到的資訊顯示。欲從-Manual 的首頁觀看，請依照螢幕上的指示返回首頁，或按 HOME，然後在主選單中“設定”選擇“功能操作教學”。

_1
- 當您切換電視機至待機模式時，最後一頁記憶會自動重設。

網絡設定

當您連接本電視機至網際網絡，您可享用多項功能：顯示照片並出示在地圖上的地點，享受網際網絡視訊等等。請參閱 iManual 有關該功能的詳情。

- 您需與網際網絡服務供應商簽訂合同以連接網際網絡。

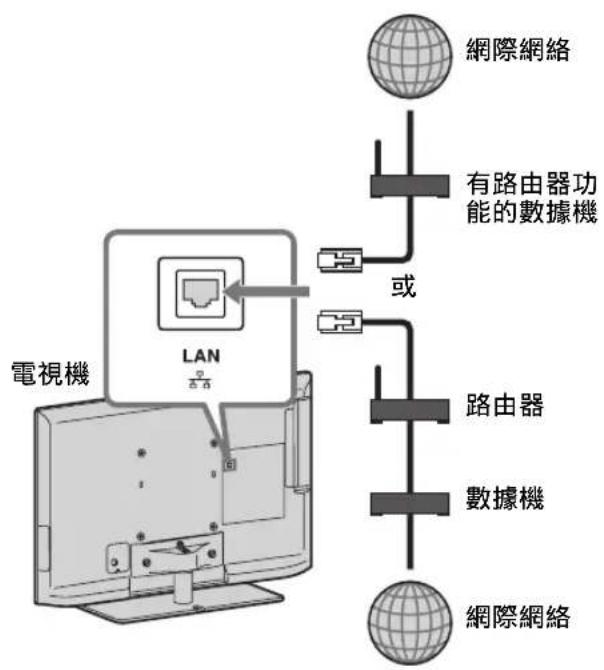

準備有線網絡

- 對於 LAN 連接，使用類別 7 訊號線（非附件）。

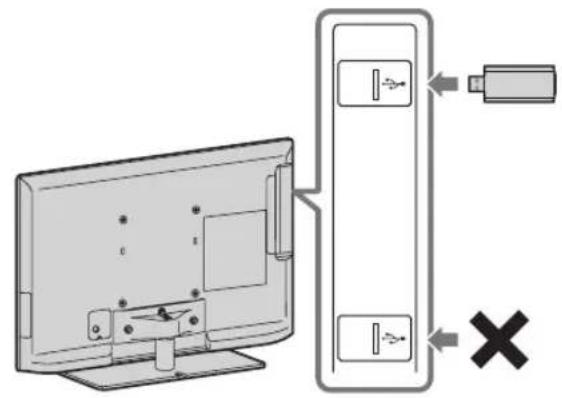

準備無線 LAN

無線 LAN 就緒讓您以 USB 無線 LAN 適配器 UWA-BR100 簡易地存取網際網絡和您的家庭 網絡（截至2010年1月）。將USB無線LAN 適配器插入您的電視機USB埠，您即可簡易 地建立無線網絡。設定電視機的無線 LAN 功能之前，務必先設定無線 LAN 路由器。

- 視您的電視機型號而定，USB 無線 LAN 適配器是選購配件。

設定網際網絡連接

使用網絡功能，您可連接電視機至網際網絡。設定程序視網絡和 LAN 路由器的類型而不同。設定網際網絡連接之前，務必先設定 LAN 路由器。使用以下圖表檢查您的無線 LAN 環境。

無線 LAN

安全的無線 LAN?

類型 3

是

您是否使用與 Wi-Fi 保護設置（WPS）相容的無線 LAN 路由器？

類型 2

是

類型 1*

有線 LAN→類型 4

* 如果您的路由器有自動設定按鈕，例如 Air Station 一按式安全系統（AOSS），類型 1 是比較簡易的設定。大多數最新的路由器有此功能。檢查您的路由器。

類型 1：依照 “有 Wi-Fi 保護設置（WPS）的安全網絡”的配置。

類型 2：依照 “無 Wi-Fi 保護設置（WPS）的安全網絡”的配置。

類型 3：依照 “不安全網絡與任何類型的無線 LAN 路由器”的配置。

類型 4：依照 “有線網絡設定” 的配置。

類型 1：有 Wi-Fi 保護設置 (WPS) 的安全網絡

WPS 標準使無線家庭網絡的安全就如按無線 LAN 路由器上的 WPS 按鈕般的直接。設定無線 LAN 之前，先檢查路由器上的 WPS 按鈕的位置並查證如何使用。

為了安全起見，“WPS (PIN)”提供 PIN 碼予您的路由器。PIN 碼在您每次選擇 “WPS (PIN)” 時更新。

1 按 HOME，然後選擇 📋 > “網路” > “網路設定”。

2 選擇 “無線設定”。

3 對於按鈕方式，選擇 “WPS（按鈕）”；而 PIN 方式則選擇 “WPS (PIN)”。

- WPS 的按鈕名稱視路由器而不同（例如 AOSS 按鈕）。

4 按照設定螢幕上的指示操作。

類型 2: 無 Wi-Fi 保護設置 (WPS) 的安全網絡

若要設定無線 LAN，需要 SSID （無線網絡名稱）和安全密碼 （WEP 或 WPA 密碼）。如果您不知道該名稱和密碼，請參考您的路由器的使用說明書。

1 按 HOME，然後選擇 📋 > “網路” > “網路設定”。
2 選擇 “無線設定”。
3 選擇 “掃描”，然後從所搜索的無線網絡列表選擇網絡。
4 按照設定螢幕上的指示操作。

[NO TEXT]

- 如果您使用 WPS 設定網絡，無線 LAN 路由器的安全設定啟動，任何之前在不安全狀態下連接至無線 LAN 的裝置將從網絡被切斷。

在此情況下，啟動被切斷裝置的安全設定，然後再次連接。否則，您可解除無線 LAN 路由器的安全設定，然後才在不安全的狀態下連接裝置至電視機。

類型 3：不安全網絡與任何類型的無線 LAN 路由器

若要設定無線 LAN，需要 SSID （無線網絡名稱）。

1 按 HOME，然後選擇 📋 > “網路” > “網路設定”。
2 選擇 “無線設定”。
3 選擇 “掃描”，然後從所搜索的無線網絡列表選擇網絡。
4 按照設定螢幕上的指示操作。

[NO TEXT]

- 無需安全密碼 （WEP 或 WPA 密碼），因為在此程序中您無需選擇任何安全方式。

類型 4：有線網絡設定

如有需要，輸入您的路由器的各別字母數位值。需要設定的項目（例如 IP 位址、子網掩碼、DIICP）視網際網絡服務供應商或路由器而不同。有關詳情請參閱您的網際網絡服務供應商或隨路由器提供的使用說明書。

1 按 HOME，然後選擇 > “網路” > “網路設定”。
2 選擇 “有線設定”。
3 選擇 “自動” 自動設定 IP 位址和代理伺服器，或 “自訂” 以手動設定。
4 按照設定螢幕上的指示操作。

查看網絡狀態

您可確認您的網絡狀態。

1 按 HOME，然後選擇 📋 > “網路” > “網路設定”。
2 選擇 “查看網路狀態”。

如果您無法連接網際網絡

使用診斷檢查網絡連接失敗的可能導因和設定。

1 按 HOME，然後選擇 📋 > “網路” > “網路設定”。
2 選擇 “查看網路狀態”。
3 選擇 “檢查連線”。 這可能需要幾分鐘。選擇 “檢查連線”後，您不能取消診斷。

調節伺服器顯示設定

您可選擇家庭網絡伺服器顯示在主選單。可自動在主選單顯示多達 10 個伺服器。

1 按 HOME，然後選擇 📋 > “網路” > “家庭網路設定”。
2 選擇 “服務器顯示設定”。
3 選擇您要顯示在主選單的伺服器，然後調節設定。

如果您無法連接至您的家庭網絡

當無法連接至您的家庭網絡時，電視機檢測是否正確地識別伺服器。如果診斷結果顯示失敗，請檢查可能的導因、網絡連接和設定。

1 按 HOME，然後選擇 📋 > “網路” > “家庭網路設定”。
2 選擇 “服務器診斷” 伺服器診斷開始。伺服器診斷完畢後，診 斷結果列表將顯示。

故障排除

當 ⏻（待機）指示燈閃爍時，計算閃爍次數 （間隔時間為三秒）。

按電視機上的 ⏻將其關閉，拔掉 AC 電源線，然後將指示燈閃爍的情形 （閃爍的次數）告訴您的經銷商或 Sony 服務中心。

當 ⏻（待機）指示燈沒有閃爍，檢查以下製表中的項目。

也請參閱 i-Manual 中的 “故障排除”。如果問題仍然存在，將您的電視機交給合格的維修人員修理。

情況 說明 / 解決方法

沒有畫面(螢幕是黑的)也沒有聲音。	·檢查天線/訊號線連接。·將電視機連接到AC電源插座,然後按電視機上的➊。·如果➁(待機)指示燈亮起紅燈,按➂/➁。
螢幕上出現微小的黑點和/或亮點。	·螢幕由畫素構成。螢幕上的微小黑點和/或亮點(畫素)並不是故障的表示。
無法調諧某些節目。·檢查天線或碟形衛星天線。
電視自動關閉(電視進入待機模式)。	·檢查“睡眠定時器”是否已啟動,或者確認“開機定時器”的“持續時間”設定。·檢查“自動關機設定”是否已啟動。·檢查“動態節能感應器”是否已啟動。若在預設時間沒有探測到電視機前有觀眾,畫面會自動關閉,只留聲響。此外,在畫面關閉模式30分鐘之後,電視機將切換至待機模式。
遙控器無效。·更換電池。	·電視機可能處於SYNC模式。按SYNC MENU,選擇“電視控制”,然後選擇“主選單”或“選項”即可控制電視機。
忘記“親子鎖碼”密碼。	·PIN碼輸入9999。(PIN碼9999總是可以接受。)
電視機周圍溫度升高。·當長時間使用電視機時,電視機周圍溫度會升高。用手觸摸這些地方時可能會覺得很燙。

規格

系統
面板系統	LCD(液晶顯示)面板
電視系統	類比:B/G,I,D/K,M,L數位:DTMB
彩色/視訊系統類	類比:PAL、PAL60(僅限視訊輸入)、SECAM、NTSC3.58、NTSC4.43(僅限視訊輸入)數位:MPEG-2 MP@ML/HL,H.264/MPEG-4 AVC MP/HP@L4
頻道涵蓋範圍	類比:B/G:VHF:E2-E12/UHF:E21-E69/CATV:S01-S03,S1-S41I:UIIF:B21-B69/CATV:S01-S03,S1-S41D/K:VIIF:C1-C12,R1-R12/UIF:C13-C57,R21-R60/CATV:S01-S03,S1-S41M:VHF:A2-A13/UHF:A14-A79L:VHF:F2-F10/UHF:F21-F69/CATV:B-Q數位:UIIF
聲音輸出	10瓦+10瓦(KDL-55/46/40/32EX720,KDL-40/32EX520,KDL-40/32CX520)8瓦+8瓦(KDL-26/22EX420)5瓦+5瓦(KDL-22CX520)
輸入/輸出插孔
天線/訊號線	VHF/UHF的75歐姆外接端子
-/-2	COMPONENT IN支援的格式:1080p,1080i,720p,576p,576i,480p,480i2視訊輸入(Phono插孔)
COMPONENT IN	音訊輸入(Phono插孔)
HDMI IN1,2,3,4(KDL-26/22EX420,KDL-22CX520除外)	視訊:1080/24p/30p,1080p,1080i,720/24p/30p,720p,576p,576i,480p,480i音訊:兩聲道線性PCM:32,44.1和48kHz,16,20和24位元,Dolby Digital類比音訊輸入(迷你插孔)(僅限HDMI IN 4)ARC(Audio Return Channel)(僅限HDMI IN 1)PC輸入
HDMI IN1,2(僅於KDL-26/22EX420,KDL-22CX520)	視訊:1080/24p/30p,1080p,1080i,720/24p/30p,720p,576p,576i,480p,480i音訊:兩聲道線性PCM:32,44.1和48kHz,16,20和24位元類比音訊輸入(迷你插孔)(僅限HDMI IN 2)ARC(Audio Return Channel)(僅限HDMI IN 1)PC輸入
1	視訊輸入(Phono插孔)
1	音訊輸入(Phono插孔)
DIGITAL AUDIO OUT(OPTICAL)	數位光纖插孔(兩聲道線性PCM,Dolby Digital)
AUDIO OUT/Ω	音訊輸出(立體聲迷你插孔)耳機插孔
PC IN	PC輸入(迷你D-sub 15針)PC音訊輸入(迷你插孔)
LAN	USB埠
	10BASE-T/100BASE-TX接頭(視網路的作業環境而定,連線速度可能不同。不保證本電視的10BASE-T/100BASE-TX通訊率和通訊品質。)

型號名稱 KDL-55EX720	46EX720 40EX720 40EX520 40CX520
電源和其他規格
電源需求	220 V - 240 V AC, 50 Hz
螢幕尺寸(對角測量)	大約138.8厘米/55英吋	大約116.8厘米/46英吋	大約101.6厘米/40英吋
顯示解析度	1920點(水平)×1080條線(垂直)
耗電量	標示於電視機背面上
尺寸(大約)(寬×高×深)
包含桌面底座(mm)	1269 × 799 × 31	5 1078 × 690 × 2	60 943 × 616 × 250 991 × 636 × 2
不含桌面底座(mm)	1269 × 769 × 41	1078 × 660 × 42	943 × 586 × 42 991 × 606 × 71
質量(大約)
包含桌面底座(kg)	25.4 17.9 14.4 16	3
不含桌面底座(kg)	20.2 14.3 11.2 12	9
隨附的配件	請參閱“檢查配件”(第6頁)。
選用的配件	壁掛式支架:SU-WL50BUSB無線LAN適配器3D眼鏡:TDG-BR250,TDG-BR200,TDG-BR100,TDG-BR50(僅於KDL-55/46/40EX720)照相機和麥克風附件:CMU-BR100
作業溫度	0°C - 40°C
操作濕度	10% - 80% 相對濕度 (非冷凝)

型號名稱 KDL- 32EX720	32EX520 32CX520 26EX420		22EX420 22CX520
電源和其他規格
電源需求	220 V - 240 V AC, 50 Hz
螢幕尺寸 (對角測量)	大約80.1厘米/32英吋			大約66.1厘米/26英吋	大約54.8厘米/22英吋
顯示解析度	1920點(水平)×1080條線(垂直)1366點(水平)×768條線(垂直)
耗電量	標示於電視機背面上:
尺寸 (大約)(寬×高×深)
包含桌面底座(mm)	755 × 510 × 216 799 × 532	×230		631 × 421 ×182	529 × 362 ×172	554 × 403 ×215
不含桌面底座(mm)	755 × 480 × 42 799 × 502 ×70			631 × 406 ×42	529 × 347 ×42	554 × 366 ×61
質量 (大約)
包含桌面底座(kg)	10.4 10.2 11.4	7.2 5.1 6.6
不含桌面底座(kg)	7.9 7.7 8.7 6.	1 4.1 5.7
隨附的配件	請參閱“檢查配件”(第6頁):
選用的配件	壁掛式支架:SU-WL50B(僅於KDL-32EX720,KDL-32EX520,KDL-32CX520)SU-WL100(僅於KDL-26/22EX420,KDL-22CX520)USB無線LAN適配器3D眼鏡:TDG-BR250,TDG-BR200,TDG-BR100,TDG-BR50(僅於KDL-32EX720)照相機和麥克風附件:CMU-BR100
作業溫度	0°C - 40°C
操作濕度	10% - 80% 相對濕度(非冷凝)

設計與規格可能變更而不事先通知。

安裝配件 （壁掛式支架）

致客戶：

使用 SU-WL50B 和 SU-WL100 壁掛式支架時，牆壁和電視機之間的空間為 6 厘米。使用此空間佈置纜線至電視機。

基於保護產品和安全考量，Sony 強烈建議務必委由 Sony 經銷商或經授權的承包商進行電視機的安裝。請勿試圖自行安裝。

致 Sony 經銷商和承包商：

請在安裝、定期維修和檢查本產品時特別注意安全。

您的電視機可使用 SU-WL50B 和 SU-WL100 壁掛式支架安裝 （另售）。

• 請參閱壁掛式支架隨附使用說明書進行正確的安裝。
  ·請參閱“將桌面底座從電視機上拆下來”（第7頁）。

安裝本產品，尤其是在確定牆壁強度是否能夠支撐電視機重量方面，需要足夠的專業知識。將本產品安裝於牆上的工作務必要委託 Sony 經銷商或經過授權的承包商進行，而且安裝時要特別注意安全。Sony 對於任何因為錯誤操作或不當安裝所造成的損壞或傷害恕不負責。

SU-WL50B 和 SU-WL100

安裝底座支架在牆上時（僅於 SU-WL50B）：

1 將每片板塊的一側安裝至上層支架，而另一側至下層支架。
2 安装底座支架至牆壁。
3 拆除板塊。（KDL-55EX720 除外）

4

- 使用後，務必將板塊保存在安全的地方。

①

將電視機安裝在牆壁上時，從電視機背面取下四個螺絲。螺絲和螺絲數量視電視機型號而定（螺絲鎖在螺絲孔以安裝在墙上。）請務必將取下的螺絲放置在安全的地方，讓螺絲遠離兒童。

▶ 僅於 KDL-55EX720
▶ 僅於 KDL-46/40/32EX720，KDL-40/32EX520

[NO TEXT]

• 從電視機拆除桌面底座時，將顯示螢幕朝下放置在大過電視機的平穩工作表面上。
• 為了避免損壞液晶顯示的表面，務必在工作表面上放軟布。

KDL-55/46/40/32EX720，KDL-40/32EX520 和 KDL-40/32CX520

SU-WL50B

KDL-26/22EX420

SU-WL100

KDL-22CX520

SU-WL100

4

- 使用壁掛式支架隨附的四根螺絲安裝掛鉤。

- 再次安裝桌面底座時，務必將 （之前取下的）螺絲鎖緊至電視機背面的原始孔。

- 固定安裝掛鉤時，將電視機放在桌面底座上 （僅於 KDL-22CX520）。

螺絲和掛鉤位置圖 / 表

型號名稱KDL-	螺絲位置 掛鉤位置
	SU-WL50B SU-WL50B
55EX720	e, j b
46EX720	e, j b
40EX720/40EX520	c, j b
40CX520	d, i b
32EX720/32EX520	e, h c
32CX520	e, h c
		SU-WL100
26EX420		a
22EX420		b
22CX520		b

SU-WL50B

螺絲位置

將安裝掛鉤安裝在電視機上時。

掛鉤位置

將電視機安裝在底座支架上時。

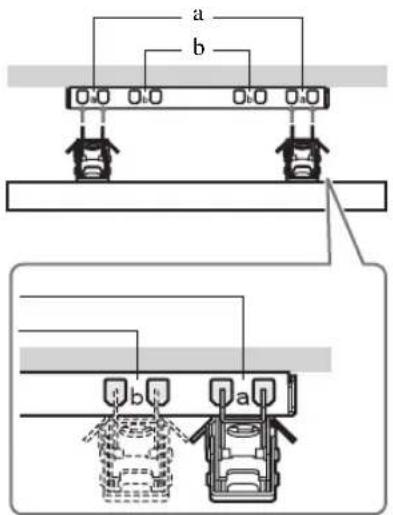

SU-WL100

掛鉤位置

將電視機安裝在底座支架上時。

電視機安裝尺寸表

① SU-WL50B

② SU-WL100

單位：毫米

型號名稱KDL-	顯示幕尺寸					螢幕中心尺寸	各安裝角度的長度
							角度(0°)		角度(20°)
	A		B			C	D	E	F	G	H
						SU-WL50B SU-WL50B SU-WL50B
55EX720	1269	769	93	492	90
46EX720	1078	660	148	492	92
40EX720/40EX520	943	586	185	492	91
40CX520	991	606	175	485	132
32EX720/32EX520	755	480	189	444	92
32CX520	799	502	200	460	131
						SU-WL100
26EX420	631	406	78	295	95	204	374	263
22EX420	529	347	108	295	93	182	319	276
22CX520	554	366	116	312	122	210	342	303

製表内的數字視安裝而可能略有不同。

警告

安裝電視機的牆壁必須能支撐至少電視機四倍的重量。有關您電視機的重量，請參閱 “規格”（第 22 頁）。

安全資訊

警告

不可將電池曝露於如陽光、火或類似的過熱源。

安裝 / 設定

為了避免火災、觸電或損壞及 / 或受傷等危險，請遵照下列指示來安裝和使用電視機。

安装

• 應將電視機安裝在易於插拔的 AC 電源插座附近。
• 將電視機擺在平穩的水平表面上，以防止傾倒而造成人員的傷害或者損及電視機。
• 僅可由合格的維修人員執行掛壁安裝。
• 為了安全起見，強烈建議您使用Sony配件，包括：

- 壁掛式支架

SU-WL100 (KDL-26/22EX420/

KDL-22CX520)

SU-WL50B (KDL-26/22EX420/

KDL-22CX520 除外）

- 將掛鉤安裝於電視機上時，務必要使用隨附於壁掛式支架的螺絲。隨附螺絲如插圖所示設計從掛鉤安裝表面量起。螺絲的直徑和長度會因為壁掛式支架的型號而有所不同。

使用隨附螺絲以外的螺絲可能會造成電視機內部損壞或者掉落等等。

• 搬動電視機之前，請斷開所有訊號線的連接。
• 兩個或更多的人都需要運輸的大電視機。
• 用手搬動電視機時，請如下圖所示抓握。請勿對液晶面板以及螢幕周圍的框邊施加壓力。

KDL-26/22EX420/

KDL-22CX520

KDL-55/46/40/32EX720/

KDL-40/32EX520/

KDL-40/32CX520

• 搬動電視機時，請勿使其受到搖晃或過度震動。
• 搬動電視機以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。

通風

• 切勿遮擋通風孔或將任何物體插入機殼內。
• 如下圖所示，在電視機周圍保留通風空間。
  · 強烈建議您使用 Sony 壁掛式支架以確保足夠的空氣流通。

安裝在牆壁上

在電視機周圍至少留出所示的空間。

安装在底座上

在電視機周圍至少留出所示的空間。

- 為了確保正確通風及防止髒物或灰塵堆積：

• 請勿將電視機平放、上面朝下安裝、向後安裝或側面安裝。
• 請勿將電視機放置於架子、地毯、床或壁樹中。
• 請勿用布 （如窗簾）或物件 （如報紙等）覆蓋電視機。
• 請勿如下圖所示安裝電視機。

空氣流通被阻擋。

AC 電源線

為了避免火災、觸電或損壞及 / 或受傷等危險，請遵照下列指示來處理 AC 電源線和插座：

• 請僅使用 Sony 隨附的 AC 電源線，不要使用其它品牌的電源線。
• 將插頭完全插入 AC 電源插座。
• 僅可在 220-240 V AC 電源上使用電視機。
• 連接訊號線時，為了安全起見請務必拔下 AC 電源線，以免被訊號線絆到腳。
• 在進行作業或移動電視機之前，請從 AC 電源插座上斷開 AC 電源線的連接。
• 保持 AC 電源線遠離熱源。
• 拔下 AC 電源插頭，定期進行清潔。如果插頭上有積灰並帶有濕氣，則其絕緣品質可能已經劣化，並可能會造成火災。

註

• 請勿在任何其它設備上使用所隨附的AC電源線。
• 請勿過度擰捏、彎曲或扭轉 AC 電源線。否則線芯可能會曝露在外或折斷。
• 請勿改裝 AC 電源線。
• 請勿將任何重物放在 AC 電源線上。
• 斷開 AC 電源線連接時，請勿拉扯 AC 電源線。
• 請勿在相同的 AC 電源插座上連接太多設備。
• 請勿使用不適當的 AC 電源插座。

使用限制

請勿在下列地點、環境或情況條件下安裝 / 使用電視機，否則電視機可能會發生故障並造成火災、觸電、損壞及 / 或受傷等危險。

地點：

• 室外（在直射的陽光中），海邊，船上或其他船艦上，車內，醫療機構中，不穩定的場所，靠近水、雨、濕氣或煙霧的地方。
• 如果放置電視機在公共浴室或溫泉的更衣室內，電視機可能會被空降硫磺等損壞。

• 若要獲得最佳的畫面品質，請勿將螢幕放在直射光源或陽光下。
• 避免將電視機從寒冷的區域移至溫熱的區域。突然的室溫變化可能導致濕氣凝結。這可能造成電視機顯示劣質圖像及 / 或暗淡的顏色。如果發生這種情形，讓濕氣完全蒸發之後才開啟電視機。
• 絕對不能將水或清潔劑直接噴灑在電視上。液體可能滴落在螢幕的底部或外部零件上並滲入電視內，而毀壞電視。

環境：

• 炎熱、潮濕或太多灰塵的地方：昆蟲可能進入的地方；可能受到機械式震動的地方；靠近易燃物體（蠟燭等）的地方。不應該讓液體滴濕或噴濕電視機，而且裝滿液體的物體（例如花瓶）不應該攏在電視機上。
• 不要放置電視機在潮濕或多塵的空間，或有油煙或蒸氣的場所（靠近灶台或加濕器）。這可能導致火災、觸電或本機彎曲。

- 請勿將電視機安裝在會遭受極端溫度的位置，如陽光直射、靠近散熱器或加熱裝置通風孔的地方。電視機在這種環境下可能會過熱而導致外殼變形及 / 或電視機故障。

情况條件：

• 手濕，機殼拆除或採用非製造商所建議的配件時切勿使用本電視機。 出現電電時請將電視機電源線從 AC 電源插座和天線拔下。
• 不要把電視機安裝在延伸出開放的空間。這可能導致人或物體碰撞電視機而受傷或損壞。

打破電視機螢幕：

• 請勿將任何物品丟向電視機。否則螢幕可能會因為受到撞擊而破裂並造成嚴重傷害。
• 如果電視機的表層破裂，在拔下 AC 電源線以前請勿觸摸它。否則可能導致觸電。

不使用時

• 如果您不使用電視機數天，為了環保和安全原因，應將電視機電源線從 AC 電源插座上拔下。
• 關閉電視機電源時，電視機並未與 AC 電源斷開連接，請將插頭從 AC 電源插座上拔下以完全斷開電視機的電源連接。
• 但是，某些電視機可能具有需要將電視機保持在待命模式下才能正常工作的特點。

對於兒童

·請勿讓兒童爬上電視機
- 將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。

如果出現下列問題…

如果出現以下任何問題，請立刻關閉電視機並拔下 AC 電源線。

請諮詢您的經銷商或 Sony 服務中心以交由合格的服務人員進行檢查。

當：

• AC 電源線損壞。
• AC 電源插座不適當。
• 電視機由於跌落、敲擊或撞擊而損壞。
• 任何液體或固體物件通過開口處掉入機殼內。

有關 “安裝壁掛式支架” 的指示包含在本電視機的使用說明書內。

Customer Support:

http://www.sony-asia.com/support

4-266-094-15(1)

http://www.sony.net/
