| 产品类型 | 高分辨率USB DAC和耳机放大器 |
| 品牌 | S.M.S.L |
| 型号 | VMV D2R |
| DAC芯片 | Rohm BD34301EKV |
| USB控制器 | XMOS XU-316 (32位) |
| 最高采样率（USB） | PCM最高768kHz，DSD最高22.5792MHz (DSD512) |
| 最高采样率（光纤/同轴） | PCM最高192kHz |
| 位深度（USB） | 1位，16~32位 |
| 位深度（光纤/同轴） | 16~24位 |
| THD+N | 0.00014% (-117dB) |
| 动态范围 | XLR 129dB，RCA 125dB |
| 信噪比 | XLR 129dB，RCA 124dB |
| 输出电平（XLR） | 4.0 Vrms（固定），5.1 Vrms（可变） |
| 输出电平（RCA） | 2.0 Vrms（固定），2.6 Vrms（可变） |
| 输出阻抗 | XLR 200Ω，RCA 100Ω |
| 输入 | USB、光纤、同轴、I2S（HDMI）、蓝牙、AES/EBU |
| 输出 | 平衡XLR、非平衡RCA |
| 蓝牙版本 | 5.1（SBC、AAC、aptX、aptX HD、LDAC） |
| MQA解码 | 是（完整解码器） |
| 高解析音频认证 | 是（日本音频协会） |
| 功耗 | 5W（待机<0.5W） |
| 尺寸（宽x高x深） | 280 x 235.5 x 43 mm |
| 重量 | 3.2 kg（7.05磅） |
| 电源 | 定制低噪声Noratel线性电源 |
| 显示屏 | 钢化玻璃面板，带自动调光 |
| 遥控器 | 包含（全功能，CR2032电池） |
| 支持操作系统 | Windows 7/8/8.1/10/11、Mac OSX、Linux |
常见问题 - VMV D2R S.M.S.L
用户关于以下问题的提问 VMV D2R S.M.S.L
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 耳机 免费PDF格式！查找您的手册 VMV D2R - S.M.S.L 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 VMV D2R 品牌 S.M.S.L.
用户手册 VMV D2R S.M.S.L
- 使用罗姆旗舰DAC芯片BD34301EKV, 并且全面优化使其性能, 使其THD+N低至-117dB;
- USB使用XMOS XU-316，真正的32bit USB方案，PCM最高支持到768kHz，DSD支持到DSD512；
- 全新CK-03时钟处理电路, 以达到超低的时钟抖动使得光纤同轴的时钟抖动与USB一样优秀;
- 定制低噪声箭猪线性电源；
- 特别设计的分立元件稳压电源和多个低噪声稳压电源，为模拟电路提供低噪声电源；
- 高通最新蓝牙芯片支持SBC,AAC,aptX,aptX HD,LDAC;
- 高品质镀金输入输出连接端子；
- 全新设计的高品质旋钮;
- 使用钢化玻璃显示面板，更高的透光率，更长的使用寿命；
- 配备遥控器和全功能遥控;
- 日本音频协会(JAS)Hi-Res认证。
技术参数
输入方式....USB/光纤/同轴/I2S/蓝牙/AES
输出方式....单端线路/平衡线路
输出幅度....平衡线路 4.0Vrms
5.1Vrms(可调音量)
单端线路 2.0Vrms
2.6Vrms(可调音量)
THD+N 0.00014% (-117dB)
动态范围....平衡线路 129dB
单端线路 125dB
信噪比....平衡线路 129dB
单端线路 124dB
输出阻抗....平衡线路 200Ω
单端线路 100
USB传输方式......异步传输
USB兼容性....Windows 7 / 8 / 8.1 / 10 / 11, Mac OSX, Linux
位深....USB 1bit, 16\~32bit
光纤/同轴 1bit，16\~24bit
采样率.....USB PCM 44.1\~768kHz
DSD 2.8224\~22.5792MHz
光纤/同轴 PCM 44.1\~192kHz
蓝牙规格....5.1(支持SBC,AAC,aptX,aptX HD,LDAC)
消耗功率....5W
待机功耗....<0.5W
体积....280x235.5x43mm(WxHxD)
重量....3.2kg/7.05lbs
技术参数

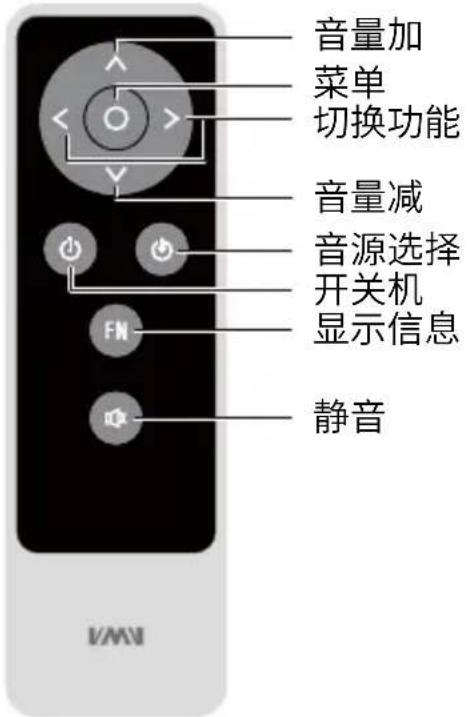

- 如果遥控器距离本机很近时操作仍无效，请用新电池更换。
- 如果要长时间不使用遥控器，请取出遥控器的电池。
- 按照电池处置的地方性法规处置废旧电池。
- 找到位于遥控器背面的电池组件。
- 逆时针旋转电池仓盖，直到仓盖打开。
- 取出旧电池。
- 使正极端向上朝向您自己，放入新的CR2032或BR2032 3V纽扣锂电池(在大多数电子产品商店和杂货店中有售)。
部件介绍
- 功能旋钮
- 红外接收窗
- 指示灯
- 显示屏
- XLR输出
- AES输入
-
RCA输出
-
同轴输入
- 光纤输入
- USB输入
- I²S输入
- 蓝牙天线
- 电源输入(100\~240V AC)
蓝牙操作说明
本产品配备了蓝牙按键, 就是遥控器上的FN按键,
这个按键的功能包括:
短按: 直接切换到蓝牙输入,如果蓝牙失去连接,则为重新连接;
长按: 断开当前设备, 允许配对其它设备
■ 连接: 将输入源切换至蓝牙, 打开手机蓝牙功能, 搜索 “VMV D2r”, 搜索到后点击配对连接, 当手机显示 “已连接” 则已连接成功。
■ 重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不会自动重新连接, 在这个时候, 短按遥控器的蓝牙按键(FN)就可以重新连接.
■ 连接新设备: 长按遥控器的蓝牙按键(FN)。在清除配对后, 部分手机可能会出现无法再搜索到"VMV D2r", 此时需要将手机保存的蓝牙设备"VMV D2r"删除掉, 然后再搜索配对。
关于MQA
本机内置了MQA全解码器(MQA full decoder)，在通过网络串流播放和USB音频接口播放时可实现MQA音频的完全展开。
当屏幕显示 🎥 MQA . 或 🎥 MQA . 时，表示本机正在解码和播放MQA流或文件，表明声音与原始音频完全相同。
当屏幕显示 🎥 MQA . 时，表示本机正在播放MQA Studio文件，该文件已在工作室中由艺术家/制作人批准，或已被版权所有者验证。
当屏幕显示 🔍MQA·时，表示本机正在渲染MQA流或文件，即提供MQA文件的最后一个阶段的展开。
如何播放MQA
- 此机的USB、光纤、同轴支持MQA解码!
- 此机的MQA播放不要求使用特殊的播放软件,例如foobar2000,Audirvanaplus只要支持ASIO或者WASAPI的音频输出就可以了,并且在播放MQA音频时,最好将电脑的音量调到最大,以使得电脑的音频输出是最佳状态。
- 在播放MQA文件时，显示屏显示的采样率为音频原始采样率。
MQA和声波标志是MQA Limited的注册商标。©2016
播放MQA-CD注意事项
- 必须确认所播放的是一张真正的MQA-CD；
确认CD播放器所输出的光纤或者同轴信号是未经处理的源码。
功能介绍
INPUTS (输入方式)
- USB (USB输入)
- BLUETOOTH (蓝牙输入)
• OPTICAL (光纤输入)
• COAXIAL (同轴输入) - AES/EBU (AES输入)
- I²S(HDMI) (I²S输入)
注意: I²S接口并非真正的HDMI接口, 它只是使用HDMI线来传输, 因此它不能连接真正的HDMI接口。
OUTPUTS (输出方式)
- ALL LINE OUT (全部输出)
• BALANCED (平衡输出) - UNBALANCED (非平衡输出)
PCM FILTER (PCM滤波器)
- SLOW ROLL-OFF (缓慢滚降)
- SHARP ROLL-OFF (快速滚降)
DSD FILTER (DSD滤波器)
• 13K CUTOFF (13KHZ频率截止)
• 26K CUTOFF (26KHZ频率截止)
- 52K CUTOFF (52KHZ频率截止)
功能介绍
■ SOUND COLOR (音色)
PRE MODE为输出接口的音量调节功能开关：
- VARIABLE: 输出接口音量是受控的。
- FIXED: 输出接口音量是固定的。
FN KEY FOR (FN按键作用)
- OUTPUTS (输出选择)
- BLUETOOTH (切换到蓝牙输入)
- PHASE (相位模式)
- DSDL = PCM DATA (DSD左声道和PCM的数据引脚共用)(默认)
- DSDL = PCM LRCK(DSD左声道和PCM的LRCK引脚共用)
注:在使用I2S接口播放DSD音频时,如果发现左右声道不正确,则可以使用这个选项来纠正。
功能介绍

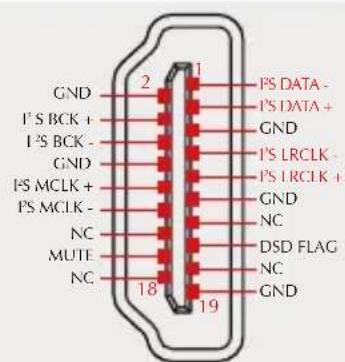

I^2S MODE(I^2S模式)
• NORMAL (正常，PS AUDIO格式)
- REVERSED (反相, DATA和LRCK反相)
注: 这个选项用于匹配不同的I2S接口标准, 使用前请检查信号源的接口定义。
AUDIO PHASE
• NORMAL (2+,3-)
• INVERTED (2-,3+)
NORMAL INVERTED
[NO TEXT]
功能介绍
DIMMER (自动熄屏)
5秒\~60秒
(范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。这样可以很大程度减少光污染, 提升听音环境的舒适性!)
BRIGHTNESS (显示屏亮度设置)
- 在蓝牙输入时, 长按旋钮中键, 系统只会重置蓝牙配对状态;
- 在其它输入时, 长按旋钮中键, 系统清除所有设定, 包括蓝牙。
安全注意事项
注意：
为防电击，请勿打开机盖（或或后盖）。本机内部无使用者可以维修的部件。请委托有资格的技术人员进行维修。
等边三角形中有箭头闪电标号的图形表示警告使用者在产品内有非绝缘的“危险电压”，可能会对人体造成很大的电击危险。
等边三角形中有感叹号的图形表示警告使用者该设备在操作与维护（维修）方面应严格按照所附设备说明书。
仅适用于海拔2000m以下地区安全使用。
注意：为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于完全中断机器的电源供应。
本说明书内容如有更新,恕不另行通知.若您使用的产品功能与说明书不一致时,请以产品为准!
保修条款
一、服务期限
佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售才可退货）。正常使用一年内出现故障可以免费保修。
二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。
三、有以下情况都不能享受“三包”服务
- 一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用；
- 用户私自拆机、改装、维修；
- 使用非指定或许可的配件造成损坏的；
- 机身的QC或保修贴损毁；
- 不能出示有效购机凭证；
- 不属于本公司产品。
四 保修方式为送修
此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。
