VMV D3 - 耳机 S.M.S.L - 免费用户手册

产品类型	高端R-2R数模转换器(DAC)
品牌	S.M.S.L
型号	VMV D3
输入接口	USB, 光纤, 同轴, AES/EBU, I²S (HDMI)
输出接口	RCA (单端), XLR (平衡)
DAC芯片	4x PCM1704U-J (BB), 每声道2片, 全平衡
数字滤波器	SM5847
USB控制器	XMOS XU216 (第二代, 16核)
USB兼容性	Windows 7/8/8.1/10, Mac OSX, Linux
USB位深	16–32位
USB采样率(PCM)	44.1–768 kHz
USB采样率(DSD)	2.8224–22.5792 MHz (DSD512)
光纤/同轴/AES位深	16–24位
光纤/同轴/AES采样率(PCM)	44.1–192 kHz
总谐波失真+噪声	0.001%
动态范围	112 dB
信噪比	112 dB
时钟系统	Accusilicon超低相位噪声晶振, CPLD抖动降低, 外部时钟输入(10MHz或字时钟)
功耗	10 W
待机功耗	< 0.8 W
尺寸(宽x高x深)	280 x 51 x 240 mm
重量	3.96 kg

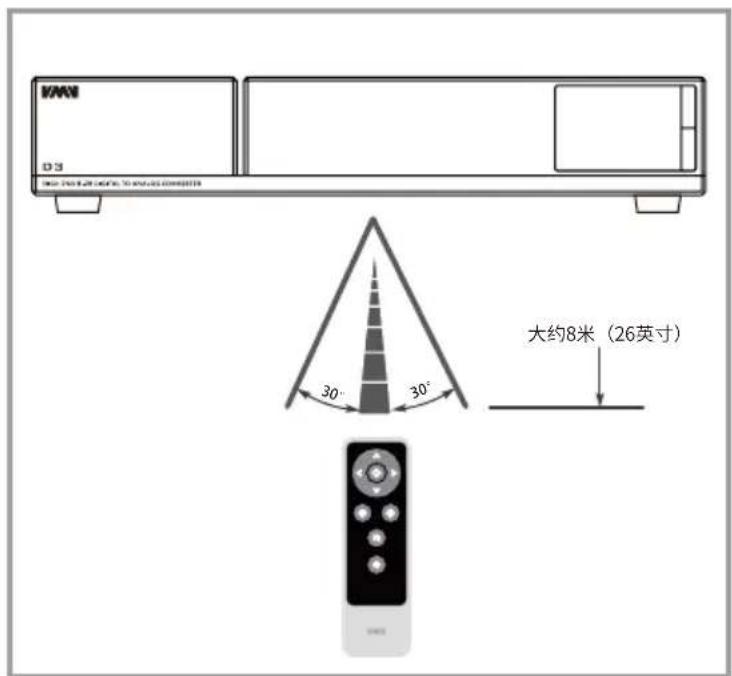

遥控器	是, 带彩色LCD和新UI; 遥控距离约8米
机箱	全铝合金CNC, 独立电源和主板
变压器	定制低噪声密封环牛, Noratel (英国)

常见问题 - VMV D3 S.M.S.L

VMV D3是什么？

VMV D3是S.M.S.L推出的一款高端R-2R数模转换器(DAC), 专为耳机或音箱的发烧友使用而设计。

VMV D3支持哪些输入接口？

它支持USB、光纤、同轴、AES/EBU(XLR)和I²S(通过HDMI)输入。

USB输入的最大采样率是多少？

USB输入支持PCM高达768 kHz, DSD高达22.5792 MHz(原生DSD512)。

VMV D3可以使用外部时钟吗？

是的, 它可以通过专用输入接受外部10 MHz或字时钟(44.1 kHz), 并在菜单中可选择时钟模式。

如何切换输入源？

使用前面板上的输入选择旋钮或遥控器在USB、光纤、同轴、AES/EBU和I²S之间循环切换。

USB支持哪些操作系统？

支持Windows 7/8/8.1/10、Mac OSX和Linux。Mac和Linux无需驱动程序。

如何将VMV D3恢复出厂设置？

在连接电源线时按住电源按钮, 并持续按住直到屏幕出现标志。

超采样设置有什么用？

OS Rate设置(4x或8x)调节数字滤波器SM5847; 8x提供更好的性能但音质差异细微。

VMV D3可以直接连接耳机吗？

不, 它是一个仅DAC, 没有耳机放大器。你需要外部放大器或有源音箱。

保修期是多长？

S.M.S.L提供正常使用1年免费维修, 如有缺陷可7天退换。

用户手册 VMV D3 S.M.S.L

等边三角形中有箭头闪电标号的图形表示警告使用者在产品内有非绝缘的“危险电压”，可能会对人体造成很大的电击危险。

等边三角形中有感叹号的图形表示警告使用者该设备在操作与维护（维修）方面应严格按照所附设备说明书。

仅适用于海拔2000m以下地区安全使用。

注意：为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于完全中断机器的电源供应。

本说明书内容如有更新,恕不另行通知.若您使用的产品功能与说明书不一致时,请以产品为准!

特点

• 每个细节都是High-End级的设计。
• 4片美国BB公司传奇的R-2R芯片PCM1704U-J,每通道2片,全平衡设计,最大程度发挥芯片性能!
• 顶级数字滤波芯片SM5847。
• USB使用XMOS第二代16核处理器XU216, 支持到原生DSD512和32位768kHz!
• 时钟系统使用2颗美国ACCUSILICON超低相噪晶振。
• 使用ALTERA的高速CPLD对时钟进行处理,降低JITTER。
• 支持LVDS电平的I2S传输(使用HDMI接口),可以最低JITTER地传输数字音频!
• 内置低时钟抖动VCXO和PLL, 支持接入外部时钟!
• 使用彩色液晶显示屏和新开发的用户界面,全功能遥控。
• 使用7颗美国TI的OPA1612顶级运放。
• 大量使用发烧级元器件,高精度、低温漂和电阻和电容。
• 专门开发的低噪声分立元件电源稳压电路。
• 由英国Noratel制造的定制低噪声灌封环形变压器。
• 全铝合金CNC外壳, 电源和主板分仓设计, 有效隔绝电源干扰。

目录

安全注意事项....1

特点....2

目录……3

技术参数....5

关于遥控器....6

部件介绍....7\~8

主机前面....7

主机背面....8

显示界面和操作介绍....9-12

恢复出厂设置/保修条款....13

Table of content

Safety notes....14

Features 15

Specification 16

Remote Control 17

Functions....18-19

Main unit front....18

如果遥控器距离本机很近时操作仍无效，请用新电池更换。

如果要长时间不使用遥控器，请取出遥控器的电池。

按照电池处置的地方性法规处置废旧电池。

部件介绍

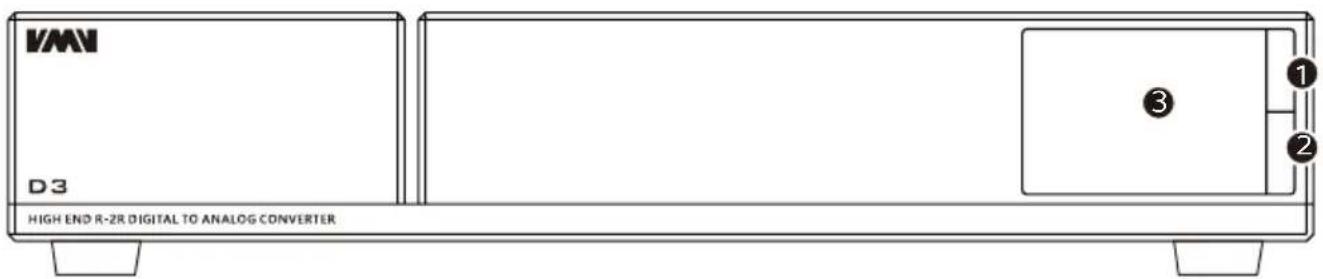

主机前面

1. 时钟输入
2. 同轴输入
3. 光纤输入 10. PS接口
4. 平衡线路输出 11. USB输入
5. 单端线路输出 12. 电源输入
6. AES/EBU

显示界面和操作介绍

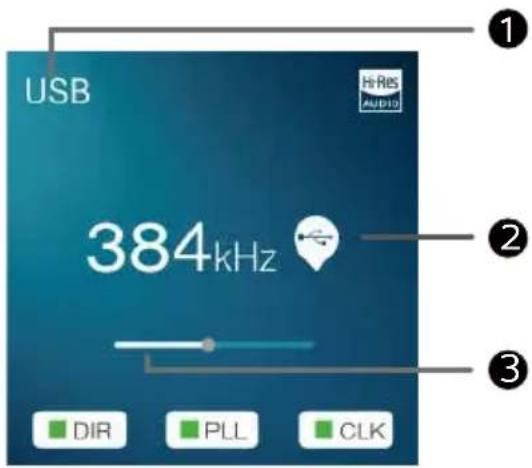

主界面

1. 输入选择
2. 音频显示格式/采样率
3. 音量显示

1. INPUT (输入方式)

USB AUDIO
(USB输入)
■ OPTICAL
(光纤输入)
COAXIAL
(同轴输入)
AES/EBU
(AES/EBU输入)
■ I2S(HDMI)
(I²S输入)

2. OS Rate (过采样率)

■ OSR4x
OSR8X

注: 这个设定是设置SM5847是工作在4倍过采样或者是8倍过采样, 听感会稍有区别, 8倍过采样性能较好。

3. CLOCK MODE (时钟模式)

■INTERNAL (内部时钟)

■ DIR SYNC

(同时, 此设置不需要外部输入时钟信号, 除USB输入外, 均有效, 这个设置会使用D3内部的VCXO与外部输入信号的位时钟同步, 可以极大地降低数字音频传输时产生的时钟抖动!) )

■ EXT 10MHz (USB)

(仅USB使用外部时钟, 此设置需要外部输入10MHz的时钟信号, 仅对USB输入起作用, 其它输入时使用内部时钟, 此时D3使用10MHz的时钟来产生USB播放时需要的时钟, 此设置可以大大提高时钟精确度!)

■ EXT 10MHz (ALL)

(都使用外部时钟, 此设置需要外部输入10MHz的时钟信号, 对所有输入起作用, 使用时, 信号源与D3必须同时使用同一个10MHz的时钟源才能同步工作, 否则会引发噪音!)

■ EXT WORD

(外部字时钟, 此设置需要外部输入字时钟(频率为44.1kHz)信号, 对所有输入起作用, 使用时, 信号源与D3必须同时使用同一个44.1kHz的时钟源才能同步工作, 否则会引发噪音!)

4. AUDIO PHASE (音频输出相位设置)

■ NORMAL (2+,3-) 正常模式 (2+, 3-)

■ INVERTED(2-,3+) 反向模式 (2-, 3+)

NORMAL INVERTED

注: 此设置对单端和平衡输出均有效!

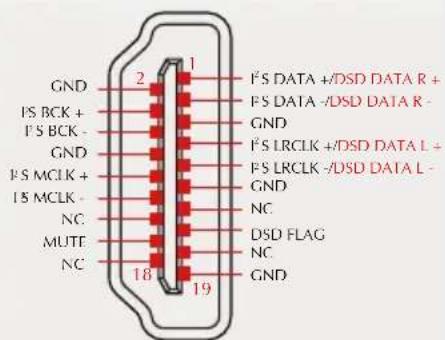

5. I²S MODE(I²S相位设置)

INVERTED
注: 这个选项用于匹配不同的I²S接口标准, 使用前请检查信号源的接口定义。

6. I²S DSD CH(I²S DSD声道设置)

■ DSDL=PCM DATA (DSD左声道和PCM的数据引脚共用)(默认)
■ DSDL=PCM LRCK (DSD左声道和PCM的LRCK引脚共用)

DSDL=PCM DATA

DSDL=PCM LRCK
注: 在使用I²S接口播放DSD音频时, 如果发现左右声道不正确, 则可以使用这个选项来纠正。

7. I²S DSD FLAG (I²S DSD标志位设置)

■ 范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。

9. BRIGHTNESS(亮度调节)

LEVEL1-6

恢复出厂设置

机器在未通电状态下,按住电源键再通电,直到显示屏显示logo之后,松开按键。

保修条款

一、服务期限

佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售才可退货）。正常使用一年内出现故障可以免费保修。

二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。

三、有以下情况都不能享受“三包”服务

• 一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用；
• 用户私自拆机、改装、维修；
• 使用非指定或许可的配件造成损坏的；
• 机身的QC或保修贴损毁；
• 不能出示有效购机凭证；
• 不属于本公司产品。

四 保修方式为送修

此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。

Safety notes

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER(OR BACK).
