产品类型	高分辨率USB DAC/耳机放大器
品牌	S.M.S.L
型号	VMV D1se 2
尺寸（宽×高×深）	210 x 39 x 170 毫米（8.27 x 1.54 x 6.69 英寸）
重量	1.63 千克（3.59 磅）
功耗	< 10 W
电源	交流100-240V，50/60Hz，带环形变压器
DAC芯片	ESS ES9039MSPRO（8通道并行）
USB接口	XMOS XU-316（第三代），PCM最高32位/768kHz，DSD最高DSD512
蓝牙	高通芯片，支持LDAC（24位/96kHz）、aptX-HD、aptX、SBC、AAC
输入	USB、光纤、同轴、蓝牙、I2S（HDMI）
输出	平衡XLR（5.2 Vrms），非平衡RCA（2.5 Vrms）
总谐波失真加噪声	0.00005%（-125 dB）
动态范围	133 dB（XLR），128 dB（RCA）
信噪比	133 dB（XLR），127 dB（RCA）
支持的音频格式	MQA、MQA-CD、PCM、DSD、DOP（USB、光纤、同轴）
MQA解码	全解码器（USB、光纤、同轴），带指示灯
显示屏	彩色IPS显示屏，带钢化玻璃
外壳	全铝CNC外壳
滤波器	7种PCM滤波器，4种DSD滤波器
音色模式	9种预设（丰富、电子管、水晶）+ 标准旁路
遥控器	包含，功能齐全，使用CR2032电池
安全	请勿暴露于雨或湿气中；内部无用户可维修部件
维护	用干布清洁；远离灰尘和热源
保修	正常使用一年免费维修；7天退换

常见问题 - VMV D1se 2 S.M.S.L

通过USB支持的最大采样率是多少？

VMV D1se 2通过USB支持最高 32位/768kHz 的PCM和最高 DSD512 的DSD。

如何连接蓝牙？

通过遥控器或菜单切换到蓝牙输入。在手机上搜索“VMV D1se”并点击配对。如果连接丢失，按下遥控器上的蓝牙按钮（FN）重新连接。

它支持MQA吗？

是的，它通过USB、光纤和同轴输入完全解码MQA。LED灯亮绿色表示标准MQA，蓝色表示MQA Studio，洋红色表示渲染中。

I2S输入用于什么？

I2S输入使用HDMI线缆，但不是标准HDMI端口。用于连接兼容的传输设备。请查看手册中的引脚分配，并将I2S模式设置为Normal或Reversed以匹配您的源设备。

如何更改音量控制模式？

在菜单中，将PRE MODE设置为 VARIABLE 以通过设备或遥控器控制音量，或者设置为 FIXED 以固定输出（例如连接到前置放大器时）。

音色设置是什么？

共有9种预设：Rich1-3（温暖）、Tube1-3（复古）、Crystal1-3（清澈）。这些使用DSP改变声音而不改变频率响应。设置为“Standard”可旁路。

如何清洁和维护设备？

拔下电源。使用柔软的干布擦拭外部。不要使用溶剂或研磨性清洁剂。将设备放置在通风良好、避免阳光直射和潮湿的地方。

遥控器使用什么电池？

它使用 CR2032 或 BR2032 3V锂纽扣电池。逆时针旋转打开电池盖。

为什么没有声音？

检查是否选择了正确的输入，音量未静音，并且源正在播放。确保输出连接正确。对于蓝牙，确保配对成功。如果使用光纤/同轴，源必须输出兼容信号（最高192kHz）。

可以将设备与电视一起使用吗？

可以，通过光纤或同轴连接。如果出现声音中断，增加菜单中的 DPLL 设置（最高15）以提高抖动容限。

用户手册 VMV D1se 2 S.M.S.L

本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知

等边三角形中有箭头闪电标号的图形表示警告使用者在产品内有非绝缘的“危险电压”，可能会对人体造成很大的电击危险。

等边三角形中有感叹号的图形表示警告使用者该设备在操作与维护（维修）方面应严格按照所附设备说明书。

仅适用于海拔2000m以下地区安全使用。

注意：为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于完全中断机器的电源供应。

本说明书内容如有更新,恕不另行通知.若您使用的产品功能与说明书不一致时,请以产品为准!

特点

• 支持MQA解码，支持MQA-CD；
• 全新第三代XMOS XU-316，PCM支持到32bit/768kHz，DSD支持到DSD512；
• 美国ESS新一代旗舰DAC芯片ES9039MSPRO,内置MQA硬解码；
  采用八通道并联电路设计,失真度低至惊人的0.00005%(-125dB),并且更加稳定;
• 使用11片高端双运放及nichicon KG电容等大量发烧元件；
  • 采用2nd PLL,消除SPDIF传输过程中的JITTER;
• 全新自主研发的CK-03时钟处理电路,大大降低时钟抖动;
• 支持DOP独立显示功能,准确判断当前解码格式;
• USB、光纤、同轴、I2S支持DSD传输，同轴和光纤支持DOP64；
• 使用钢化玻璃全贴合彩色IPS显示屏；
• 内置采用英国产箭猪环形变压器组成的线性电源；
• 搭配多个低噪声稳压电源，提供稳定可靠高效低噪声的供电系统。
• 高通高端蓝牙芯片,支持LDAC(24bit/96kHz), APTX/HD, SBC, AAC;
• 高品质单体全铝合金CNC外壳单体；
• 高品质镀金输入输出连接端子；
• 日本音频协会(JAS)Hi-Res认证;
• 配备遥控器和全功能遥控。

技术参数

输入方式....USB/光纤/同轴/蓝牙/I²S

输出方式 ....单端线路/平衡线路

线路输出幅度....平衡线路 5.2Vrms

单端线路 2.5Vrms

THD+N 0.00005%(-125dB)(UN-WTD)

动态范围 133dB(XLR)

128dB(RCA)

信噪比 133dB(XLR)

127dB(RCA)

USB传输方式....USB2.0异步传输

USB兼容性 Windows 7 / 8 / 8.1 / 10 / 11(需要驱动)

Mac OSX10.6以上、Linux(不需要驱动)

MQA decoder....USB / 光纤 / 同轴

MQA-CD decoder....光纤 / 同轴

采样率与位深:

USB PCM 44.1\~768kHz(32bit)

D S D 2.8224\~22.5792MHz (1bit)

光纤/同轴 44.1\~192kHz(24bit)

如果遥控器距离本机很近时操作仍无效，请用新电池更换。

如果要长时间不使用遥控器，请取出遥控器的电池。

按照电池处置的地方性法规处置废旧电池。

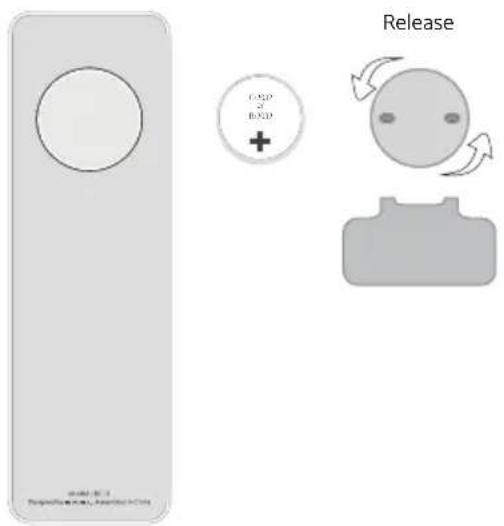

1. 找到位于遥控器背面的电池组件。
2. 逆时针旋转电池仓盖，直到仓盖打开。
   3.取出旧电池。
3. 使正极端向上朝向您自己，放入新的CR2032或BR2032 3V纽扣锂电池(在大多数电子产品商店和杂货店中有售)。

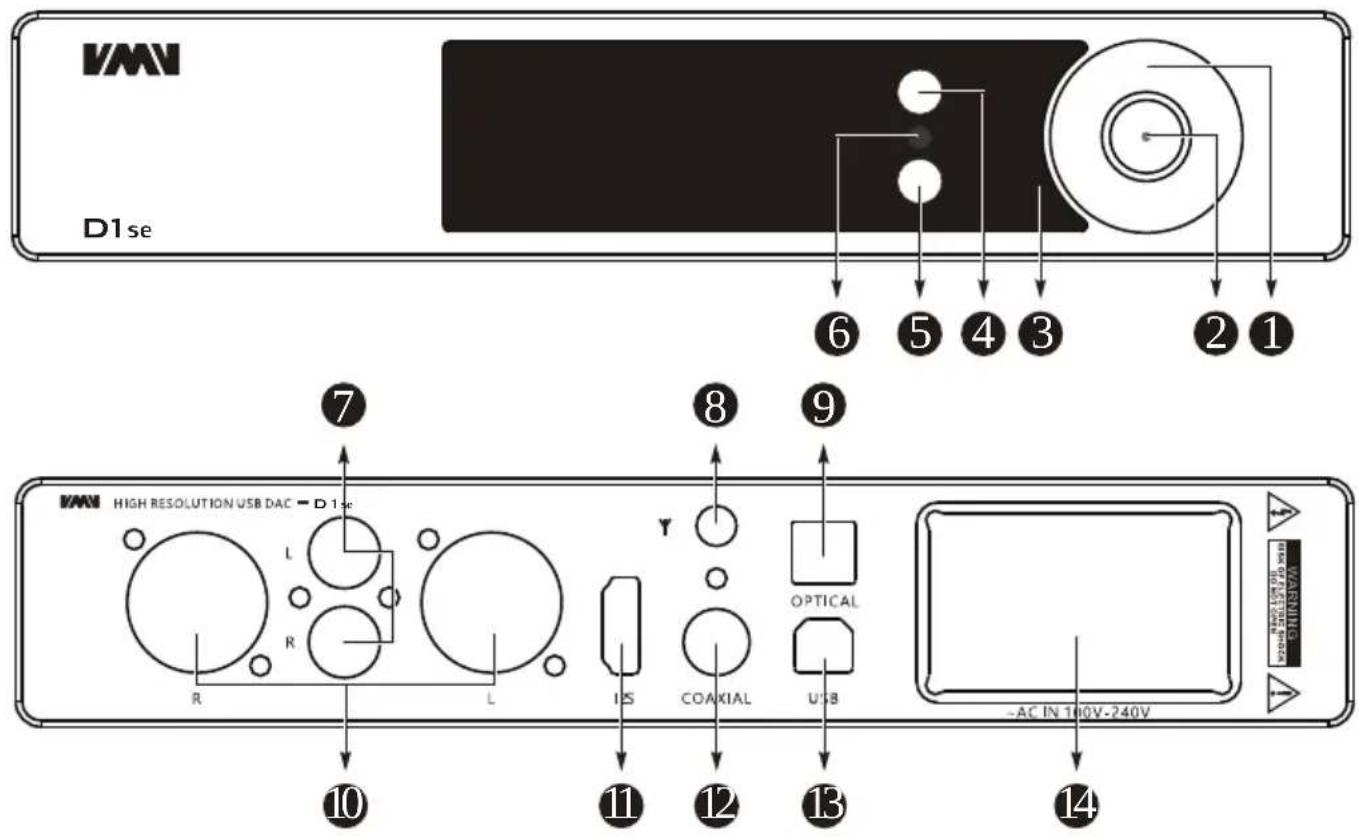

部件介绍

1. 功能旋钮
2. 待机LED
3. 显示屏
4. 输入源选择按键
5. 蓝牙按键
6. 红外接收窗

7. 单端线路输出

8. 蓝牙天线

9. 光纤输入
10. 平衡线路输出
11. I²S输入
12. 同轴输入
13. USB输入
14. 电源输入(100\~240V AC)

蓝牙操作说明

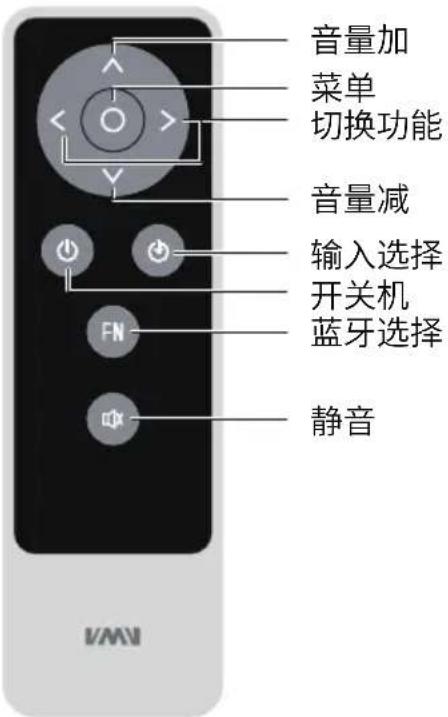

本产品配备了蓝牙按键, 就是遥控器上的FN按键,

这个按键的功能包括:

短按: 直接切换到蓝牙输入,如果蓝牙失去连接,则为重新连接;

长按: 断开当前设备, 允许配对其它设备

■ 连接: 将输入源切换至蓝牙, 打开手机蓝牙功能, 搜索“VMV:D1se”, 搜索到后点击配对连接, 当手机显示 “已连接” 则已连接成功。

■ 重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不会自动重新连接, 在这个时候, 短按遥控器的蓝牙按键(FN)就可以重新连接.

■ 连接新设备: 长按遥控器的蓝牙按键(FN)。在清除配对后, 部分手机可能会出现无法再搜索到"VMV D1se", 此时需要将手机保存的蓝牙设备"VMV D1se"删除掉, 然后再搜索配对。

关于MQA

MQA (Master Quality Authenticated) 是一项屡获殊荣的英国技术, 是一种兼有极高的采样率和足够小的文件体积的高解析音频编码技术。采用MQA技术, 可以接收并解码MQA音频, 提供母带级别的声音。

有关更多信息，请访问https://www.mqa.co.uk/how-it-works

MQA文件播放

• 只有USB接口支持MQA解码，其它接口不支持!
• 的MQA播放不要求使用特殊的播放软件,例如foobar2000,Audirvanaplus只要支持ASIO或者WASAPI的音频输出就可以了,并且在播放MQA音频时,最好将电脑的音量调到最大,以使得电脑的音频输出是最佳状态。
• MQA商标旁边的指示灯为绿色或蓝色亮起，表示设备正在解码并播放MQA音频或文件，并且确保输出音质与源素材一致。它呈蓝色亮起，表示它正在播放MQA Studio文件，该文件已经由艺术家/制作人或者版权所有者获得授权。
• 在播放MQA文件时，显示屏显示的采样率为音频原始采样率。

MQA和声波标志是MQA Limited的注册商标。©2016

功能介绍

INPUTS (输入方式)

• USB (USB输入)
• BLUETOOTH (蓝牙输入)
  • OPTICAL (光纤输入)
  • COAXIAL (同轴输入)
• I²S(HDMI) (I²S输入)

注意: I²S接口并非真正的HDMI接口, 它只是使用HDMI线来传输, 因此它不能连接真正的HDMI接口。

OUTPUTS (输出方式)

• ALL LINE OUT (全部输出)
  • BALANCED (平衡输出)
• UNBALANCED (非平衡输出)

PCM FILTER (PCM滤波器)

• FILTER OFF (滤波器关闭NOS)
  • MINIMUM PHASE (最低相位)
• APODIZING (切迹, 快速滚降, 线性相位滤波器)
  • LINEAR FAST (快速滚降，线性相位滤波器)
  • LINEAR SLOW (慢滚降，线性相位滤波器)
• MINIMUM FAST (快速滚降，最小相位滤波器)
• MINIMUM SLOW (慢滚降，最小相位滤波器)
• LOW DISPERSION (低分散延时)

DSD FILTER (DSD滤波器)

• 47k CUT-OFF (47kHz频率截止)
- 50k CUT-OFF (50kHz频率截止)
- 60k CUT-OFF (60kHz频率截止)
- 70k CUT-OFF (70kHz频率截止)

■ SOUND COLOR(音色菜单)

本机总共有9种音色模式，它是通过对DAC进行DSP处理，分别为：

音色设置是使用DAC内部DSP，做出不同的音色效果，所有这些设置不会改变频率响应曲线。设置为Standard模式将禁用此功能！

PRE MODE(前级模式)

PRE MODE为输出接口的音量调节功能开关：

• VARIABLE: 输出接口音量是受控的。
• FIXED: 输出接口音量是固定的。

DPLL (DPLL设置)

• MIN \~ MAX

(共15种，默认为5。数字越大适应抖动的范围越强，数字越小抗时钟抖动的性能越好。)

这个DPLL设定是ESS系列产品特有的功能, 它可以调整芯片内部DPLL数字锁相环电路的带宽, 使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。

它的作用:

• 在输入信号的时钟稳定度好的情况, 可以减小这个值, 这样系统的时钟性能更佳;
• 在输入信号的时钟稳定度不好的情况下,声音有可能会有中断的现象,增大这个值可以避免声音中断现象的发生!特别是使用电视作为信号源时。

FN KEY FOR (FN按键作用)

• OUTPUTS (输出选择)
• BLUETOOTH (切换到蓝牙输入)

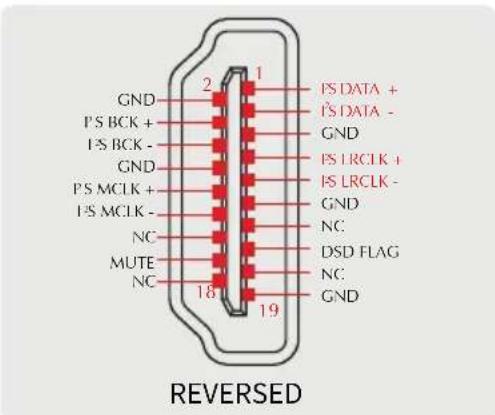

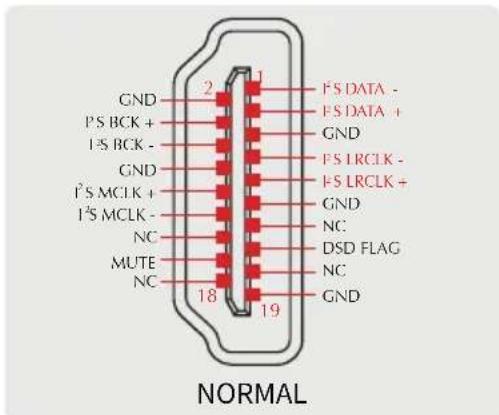

I²S MODE(I²S模式)

• NORMAL (正常，PS AUDIO格式)
- REVERSED (反相, DATA和LRCK反相)

注: 这个选项用于匹配不同的I2S接口标准, 使用前请检查信号源的接口定义。

DIMMER (自动熄屏)

5秒\~60秒

(范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。这样可以很大程度减少光污染, 提升听音环境的舒适性!)

BRIGHTNESS (显示屏亮度设置)

• 在蓝牙输入时, 长按旋钮中键, 系统只会重置蓝牙配对状态;
• 在其它输入时, 长按旋钮中键, 系统清除所有设定, 包括蓝牙。

保修条款

一、服务期限

佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修(不影响二次销售才可退货)。正常使用一年内出现故障可以免费保修。

二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。

三、有以下情况都不能享受“三包”服务

• 一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用；
• 用户私自拆机、改装、维修；
• 使用非指定或许可的配件造成损坏的；
• 机身的QC或保修贴损毁；
• 不能出示有效购机凭证；
• 不属于本公司产品。

四 保修方式为送修

此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。

Safety notes

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER(OR BACK).
