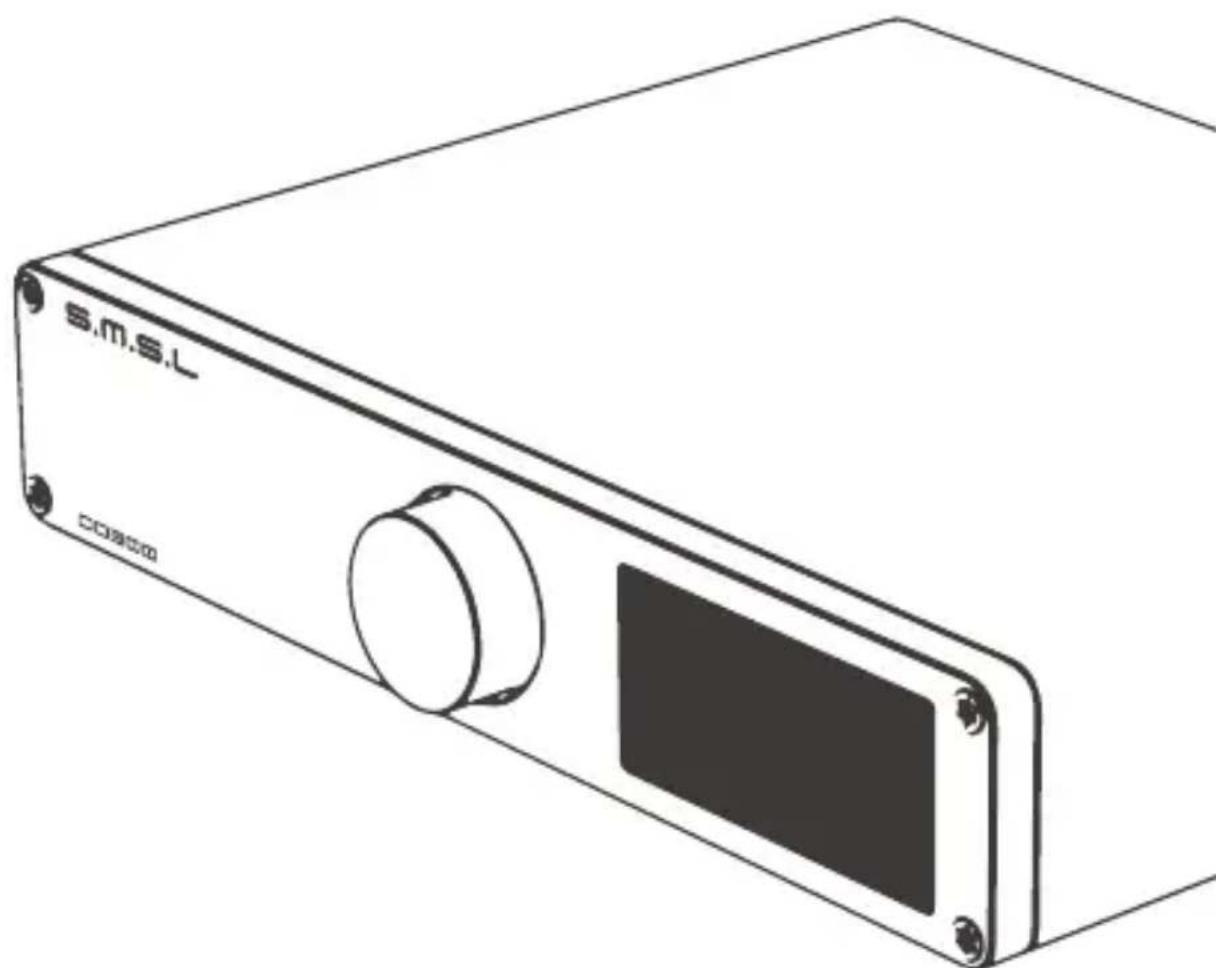

DO300 - 耳机 S.M.S.L - 免费用户手册

产品类型	DAC/耳机放大器
型号	DO300
品牌	S.M.S.L
尺寸（宽x高x深）	240 x 43 x 185 mm
重量	1.2 kg（约2.64磅）
功耗	<10 W（工作时），<0.5 W（待机）
电源	AC 100-240 V，50/60 Hz
DAC芯片	ES9039MSPRO（ESS）
XMOS处理器	XU-316（第三代）
MQA解码	完整MQA及MQA-CD解码（USB、光纤、同轴、AES）
蓝牙版本	5.0
蓝牙编码	LDAC（最高24bit/96kHz），aptX-HD，aptX，SBC，AAC
USB采样率	PCM最高768kHz/32bit，DSD最高DSD512（22.5792MHz）
光纤/同轴采样率	PCM最高192kHz/24bit，DoP64
总谐波失真+噪声	0.00005%（-125dB）
动态范围	134dB（XLR），128dB（RCA）
信噪比	134dB（XLR），127dB（RCA）
输出电压	XLR 5.2Vrms，RCA 2.5Vrms
显示屏	IPS彩色显示屏，钢化玻璃
遥控器	包含，功能齐全
外壳	全铝合金
认证	高解析音频（日本音频协会）

常见问题 - DO300 S.M.S.L

DO300是什么？它的主要功能有哪些？

S.M.S.L DO300是一款高分辨率USB DAC和耳机放大器，采用ES9039MSPRO DAC芯片和XMOS XU-316处理器。支持MQA解码、蓝牙5.0（LDAC）以及多种数字输入。

如何将DO300连接到电脑？

使用USB输入并连接附带的USB线。在Windows系统上，可能需要从S.M.S.L官网安装驱动。Mac OS X和Linux系统无需驱动。

DO300支持MQA吗？

是的，支持通过USB、光纤、同轴和AES输入进行完整MQA解码，同时也支持MQA-CD解码。

如何配对蓝牙设备？

按下遥控器或旋钮上的蓝牙输入，在您的设备上选择'S.M.S.L DO300'。如果配对失败，可通过菜单重置蓝牙。

音色设置有哪些？

DO300拥有9种音色模式：Rich1-3、Tube1-3和Crystal1-3。它们在不改变频率响应的情况下调整声音特性。

如何调整DPLL设置？

在菜单中选择DPLL，将值从MIN调整到MAX（共15个级别）。如果出现声音中断则增加，如需更好的抖动性能则减小。

I2S引脚配置是什么？

DO300支持普通和反向I2S引脚排列。请查看手册中的引脚分配图并与您的音源匹配。

如何重置DO300？

对于蓝牙问题，主菜单中选择'RESET'清除蓝牙配对。如需恢复出厂设置，在非蓝牙输入下选择'RESET'。

遥控器使用什么电池？

遥控器使用2节R03/AAA电池。

保修期是多久？

本产品正常使用下享有1年保修。购买后7天内如有缺陷可退换。请保留购买凭证。

用户手册 DO300 S.M.S.L

- 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光热源、振动灰尘、潮湿或寒冷。

- 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害我司将不负任何责任。

- 不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服人员联系。不管有任何理由，都没有打开机壳的必要。

- 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开电源线的连接。

重要提示：

本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。

保修条款

一、服务期限

佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售才可退货）。正常使用一年内出现故障可以免费保修。

二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。

三、有以下情况都不能享受“三包”服务

1. 一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。

2. 用户私自拆机、改装、维修。

3. 使用非指定或许可的配件造成损坏的。

4. 机身的QC或保修贴损毁。

5.不能出示有效购机凭证。

6.不属于本公司产品。

四、保修方式为送修

此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。

特点

• 支持MQA解码，支持MQA-CD；
• 全新第三代XMOS XU-316，PCM支持到32bit/768kHz，DSD支持到DSD512；
• 美国ESS新一代旗舰DAC芯片ES9039MSPRO,内置MQA硬解码;
• 采用八通道并联电路设计,失真度低至惊人的0.00005%(-125dB),并且更加稳定;
• 使用11片高端双运放及大量发烧元器件；
  • 采用2nd PLL,消除SPDIF传输过程中的JITTER;
• 全新自主研发的CK-03时钟处理电路,大大降低时钟抖动;
• 支持DOP独立显示功能,准确判断当前解码格式;
• USB、光纤、同轴、AES、I2S支持DSD传输，同轴和光纤支持DOP64；
• 使用钢化玻璃全贴合彩色IPS显示屏；
• 内置低噪声电源处理，同时提高电源效率，功耗更低；
• 搭配多个低噪声稳压电源，提供稳定可靠高效低噪声的供电系统。
• 高通高端蓝牙芯片,支持LDAC(24bit/96kHz), APTX/HD, SBC, AAC;
• 高品质全铝合金外壳,支持
• 高品质镀金输入输出连接端子；
• 日本音频协会(JAS)Hi-Res认证;
• 配备遥控器和全功能遥控。

技术参数

输入方式....USB/光纤/同轴/蓝牙/I²S/AES

输出方式 ....单端线路/平衡线路

线路输出幅度....平衡线路 5.2Vrms

单端线路 2.5Vrms

THD+N 0.00005%(-125dB)(UN-WTD)

动态范围 134dB(XLR)

128dB(RCA)

信噪比 134dB(XLR)

127dB(RCA)

USB传输方式....USB2.0异步传输

USB兼容性....Windows 7 / 8 / 8.1 / 10 / 11(需要驱动)

Mac OSX10.6以上、Linux(不需要驱动)

MQA decoder....USB / 光纤 / 同轴 / AES

MQA-CD decoder....光纤 / 同轴 / AES

采样率与位深:

U S B PCM 44.1\~768kHz(32bit)

DSD 2.8224\~22.5792MHz (1bit)

光纤/同轴 44.1\~192kHz(24bit)

SMSL保留在不另行通知的情况下进行可能导致规格或特性更改的改进的权利。

关于遥控器

• 如果遥控器距离本机很近时操作仍无效，请用新电池更换。
• 如果要长时间不使用遥控器，请取出遥控器的电池。
• 按照电池处置的地方性法规处置废旧电池。

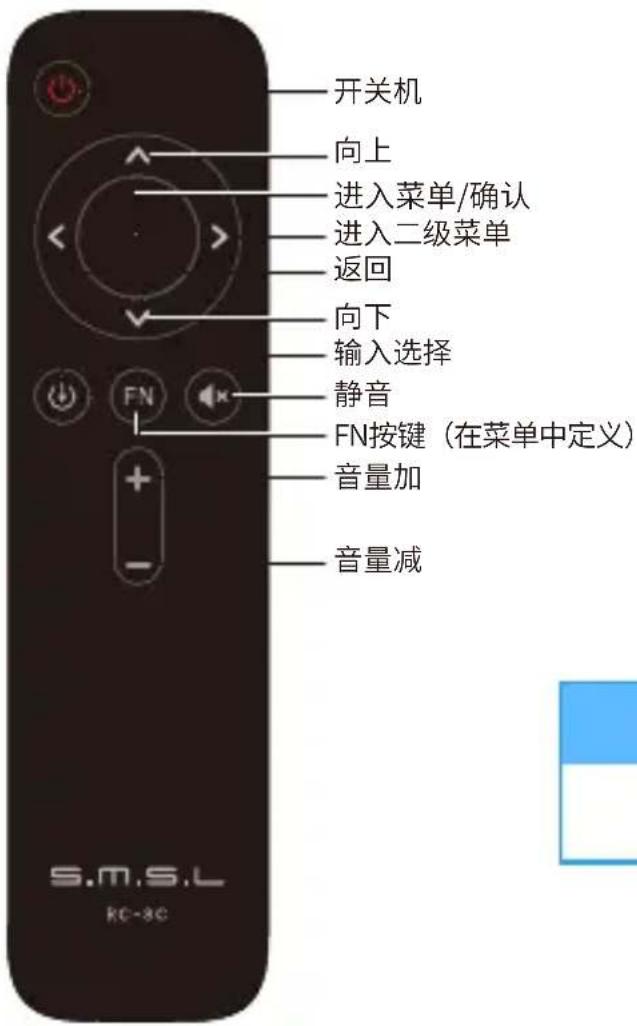

遥控器的使用

注意

遥控器请使用2节7号(AAA)电池

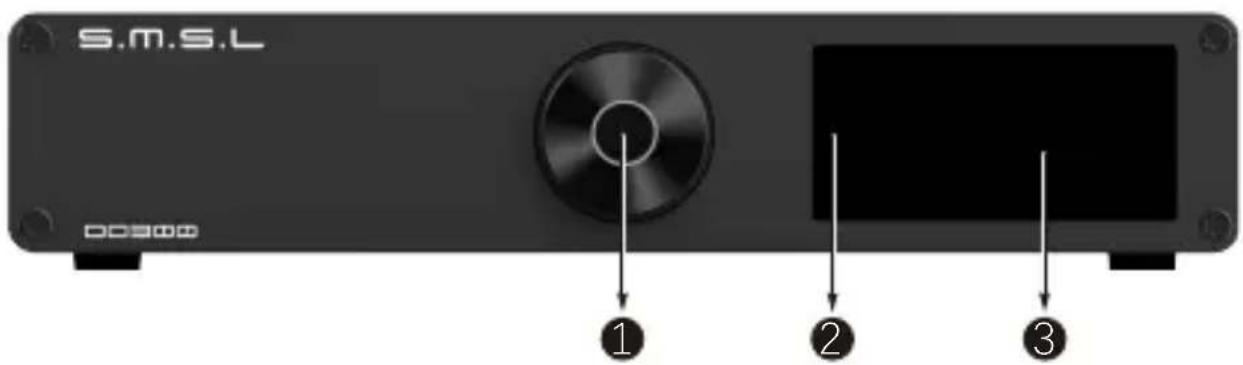

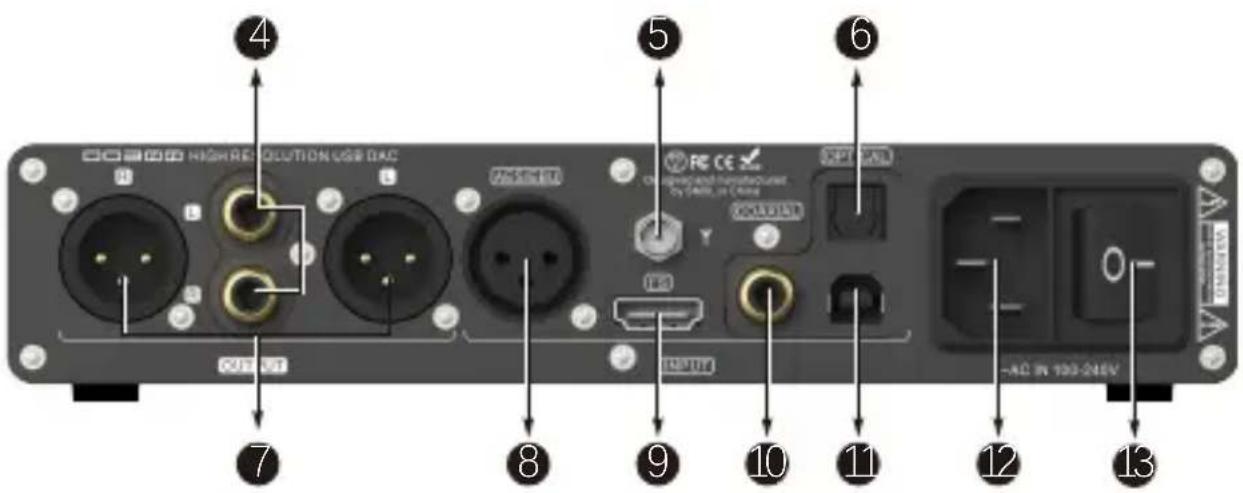

部件介绍

1
4 单端线路输出
7 平衡线路输出
10 同轴输入
13 电源开关

2
5 蓝牙天线 光纤输入
8 AES/EBU输入
11 USB输入

3 显示屏功能旋钮 红外接收窗
6
9 I²S输入
12 电源输入

DO300包装清单

1* SMSL DO300
1* USB线
1*保修卡

1* 遥控器
1* AC电源线

1* 蓝牙天线
1* 说明书

功能介绍

INPUTS (输入方式)

• USB (USB输入)
• BLUETOOTH (蓝牙输入)
  • OPTICAL (光纤输入)
  • COAXIAL (同轴输入)
• AES/EBU (AES/EBU输入)
• I2S(HDMI) (I²S输入)

OUTPUTS (输出方式)

• ALL LINE OUT (全部输出)
  • BALANCED (平衡输出)
• UNBALANCED (非平衡输出)

PCM FILTER (PCM滤波器)

• FILTER OFF (滤波器关闭NOS)
• MINIMUM PHASE (最低相位)
- APODIZING (切迹, 快速滚降, 线性相位滤波器)
• LINEAR FAST (快速滚降，线性相位滤波器)
- LINEAR SLOW (慢滚降，线性相位滤波器)
• MINIMUM FAST (快速滚降，最小相位滤波器)
• MINIMUM SLOW (慢滚降，最小相位滤波器)
- LOW DISPERSION(低分散延时)

功能介绍

DSD FILTER (DSD滤波器)

• 47k CUT-OFF (47kHz频率截止)
- 50k CUT-OFF (50kHz频率截止)
- 60k CUT-OFF (60kHz频率截止)
- 70k CUT-OFF (70kHz频率截止)

SOUND COLOR(音色菜单)

本机总共有9种音色模式，它是通过对DAC进行DSP处理，分别为：

音色设置是使用DAC内部DSP，做出不同的音色效果，所有这些设置不会改变频率响应曲线。设置为Standard模式将禁用此功能！

PREMODE(前级模式)

PRE MODE为输出接口的音量调节功能开关：

• VARIABLE: 输出接口音量是受控的。
• FIXED:输出接口音量是固定的。

功能介绍

DPLL (DPLL设置)

• MIN \~ MAX

(共15种, 默认为5。数字越大适应抖动的范围越强, 数字越小抗时钟抖动的性能越好。)

这个DPLL设定是ESS系列产品特有的功能, 它可以调整芯片内部DPLL数字锁相环电路的带宽, 使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。

它的作用:

在输入信号的时钟稳定度好的情况, 可以减小这个值, 这样系统的时钟性能更佳;
- 在输入信号的时钟稳定度不好的情况下,声音有可能会有中断的现象,增大这个值可以避免声音中断现象的发生!特别是使用电视作为信号源时。

FN KEY FOR (FN按键作用)

注: 这个选项用于匹配不同的I2S接口标准, 使用前请检查信号源的接口定义。

功能介绍

AUDIO PHASE

• NORMAL (2+,3-)
• INVERTED (2-,3+)

NORMALINVERTED

[Symbol]

DIMMER (自动熄屏)

5秒\~60秒

(范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。这样可以很大程度减少光污染, 提升听音环境的舒适性!)

BRIGHTNESS (显示屏亮度设置)

• 在蓝牙输入时，请在DO300的主菜单中选择"RESET"并确认。系统将只重置蓝牙配对状态；
• 在其他输入时（非蓝牙），请从DO300的主菜单中选择"RESET"并确认，系统将清除所有设置，包括蓝牙。

□□∃00
