製品タイプ	DAC/ヘッドホンアンプ
モデル	DO300
ブランド	S.M.S.L
寸法 (幅x高さx奥行)	240 x 43 x 185 mm
重量	1.2 kg (2.64 lb)
消費電力	<10 W (動作時), <0.5 W (待機時)
電源	AC 100-240 V, 50/60 Hz
DACチップ	ES9039MSPRO (ESS)
XMOSプロセッサ	XU-316 (第3世代)
MQAデコード	フルMQAおよびMQA-CD (USB、光、同軸、AES)
Bluetoothバージョン	5.0
Bluetoothコーデック	LDAC (最大24bit/96kHz)、aptX-HD、aptX、SBC、AAC
USBサンプリングレート	PCM最大768 kHz/32bit、DSD最大DSD512 (22.5792 MHz)
光/同軸サンプリング	PCM最大192 kHz/24bit、DoP64
全高調波歪率＋ノイズ	0.00005% (-125 dB)
ダイナミックレンジ	134 dB (XLR)、128 dB (RCA)
S/N比	134 dB (XLR)、127 dB (RCA)
出力電圧	XLR 5.2 Vrms、RCA 2.5 Vrms
ディスプレイ	IPSカラーディスプレイ（強化ガラス）
リモコン	付属、フル機能
筐体	オールアルミニウム合金
認定	ハイレゾオーディオ（日本オーディオ協会）

よくある質問 - DO300 S.M.S.L

DO300とは何ですか？また、主な機能は何ですか？

S.M.S.L DO300は、ES9039MSPRO DACチップとXMOS XU-316プロセッサを搭載したハイレゾUSB DAC/ヘッドホンアンプです。MQAデコード、LDAC対応のBluetooth 5.0、複数のデジタル入力をサポートしています。

DO300をコンピュータに接続するにはどうすればよいですか？

付属のUSBケーブルを使用してUSB入力に接続します。Windowsの場合は、S.M.S.LのWebサイトからドライバをインストールする必要がある場合があります。Mac OS XとLinuxはドライバ不要です。

DO300はMQAをサポートしていますか？

はい、USB、光、同軸、AES入力経由でフルMQAデコードをサポートしています。また、MQA-CDデコードもサポートしています。

Bluetoothデバイスをペアリングするにはどうすればよいですか？

リモコンまたはノブでBluetooth入力を押します。デバイスで「S.M.S.L DO300」を選択します。ペアリングに失敗した場合は、メニューからBluetoothをリセットしてください。

サウンドカラー設定とは何ですか？

DO300には、Rich1-3、Tube1-3、Crystal1-3の9つのサウンドカラープロファイルがあります。周波数特性を変えずに音の特性を変更します。

DPLL設定を調整するにはどうすればよいですか？

メニューでDPLLに移動し、MINからMAX（15段階）の値を設定します。音声が途切れる場合は値を上げ、ジッター性能を向上させるには値を下げます。

I2Sピン設定は何ですか？

DO300はノーマルとリバースの両方のI2Sピン配列をサポートしています。マニュアルのピン割り当て図を確認し、ソースに合わせてください。

DO300をリセットするにはどうすればよいですか？

Bluetoothの問題の場合は、メインメニューから「RESET」を選択してBluetoothペアリングをクリアします。工場出荷時リセットの場合は、Bluetooth以外の入力で「RESET」を選択します。

リモコンはどの電池を使用しますか？

リモコンはR03/AAA電池を2本使用します。

保証期間はどのくらいですか？

通常使用で1年間の保証が付いています。購入から7日以内であれば、不良品の場合、返品または交換が可能です。購入証明書を保管してください。

使用説明書 DO300 S.M.S.L

体积.....210X43X185mm(WxHxD)

重量 1.2kg/2.64lb

Rich1、Rich2、Rich3(泛音丰富)
- Tube1、Tube2、Tube3（胆味）
• Crystal1、Crystal2、Crystal3（高清晰度）

• OUTPUTS (输出选择)
• BLUETOOTH (切换到蓝牙输入)
• PHASE (切换到输出相位)

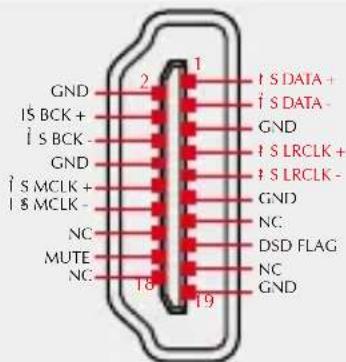

PS MODE(I²S模式)

• NORMAL(正常, PS AUDIO格式)
- REVERSED(反相, DATA和LRCK反相)

NORMAL

REVERSED

- LEVEL 1 \~ LEVEL 6

RESET (系统复位)

- LEVEL 1 \~ LEVEL 6

RESET

※改良等の理由により、予告なく仕様およびデザインを変更する事がありますVer 1.0

安全指示

- 商品は、風通しょ、涼し、乾燥した清潔な場所で、直射日光や熱源から離れた場所に設置ください。直射日光、熱源、振動、ほり、湿気、寒さを避ってだいさ。

- 本機に指定されてる電圧のみを使用してだいさ。規定以上の電圧を使用するとは危険でり、火災や本機の破損の原因となりま。規定以上の電圧を使用したとによる損害については、一切の責任を負いたしまん。

- ご自分で本機を改造したり修理したりしなでだいさ。サービスが必要な場合は、セーまたは当社のスタマーサービスにご連絡くださいさ。

- 長期間ご使用にならな場合（休暇中など）は、電源コードをコンセトから抜てだ さ い く

保証条件

一、サービス期間

S.M.S.L社は、製品の品質の良さを追求してま。通常の使用状態で販売日から7日以内に製品が故障した場合、お客様は返品または保証期間内の無料修理を選択するときで、二次販売に影響しな場合に限り返品可能）。正常な使用状態で1年以内に故障した場合は、無料修理対応いたします。

二、購入日は販売者が発行した購入請求書または領収書の日付が対象となり、イ購入の場合は取引画面のスーシットが対象となります。

三、以下の場合は、「返品/新品交換」のサービスの対象外となりま。

1.通常の作業環境以外での使用や、指示に従わな場合など、人為的な要因で生じた損害。

1. ーザー個人的に本機を解体、改造、修理した場合。

3.指定外の付属品やイセスされた付属品の使用によって生じた損害。

4.本体に貼られてるQCシルや保証書シルが破損した場合。

5.有効な購入証明書の提示な場合。

6.当社の製品に属なもの。がい

四、保証方法は配送による

その他の地域については、お客様の販売代理店の規定および各国の規定をご参照くださいさ。

製品の特徴

• MQAデコーディング、MQA-CDに対応します。
• 第3世代の新型XMOS XU-316、PCMは32bit/768kHzまで対応、DSDはDSD512まで対応します。
• MQAハードデコードを内蔵したESS社の新世代フラッグシップDACチップES9039MSPROを搭載します。
• 8チャンネル並列回路設計により、歪率は0.00005%（-125dB）と低く、より安定しています。
• ハイエンドデュアルオペアンプを11個使用し、多数のオーディオパーツを使用します。
• 2ndPLLは、SPDIF伝送時のJITTERを除去するために使用されます。
• 自社開発のクロック処理回路「CK-03」を新たに搭載し、クロックジッターを大幅に低減します
• DOP独立表示機能をサポートし、現在のデコードフォーマットを正確に判断します。
• USB、光、同軸、AES、I2SはDSD伝送に対応、同軸と光はDOP64に対応します。
• 強化ガラスフルラミネートカラーIPSディスプレイの採用します。
• 低ノイズ電源処理を内蔵し、電力効率の向上と低消費電力化を実現します。
• 複数の低ノイズ安定化電源で、安定した信頼性と効率的な低ノイズ電源システムを提供します。
• クアルコム社製ハイエンドBluetoothチップ搭載、LDAC（24bit/96kHz）、APTX/HD、SBC、AAC に対応します。
• 高品質フルアルミニウムハウジング。
• 入出力接続端子に高品位な金メッキを採用します。
• 日本オーディオ協会（JAS）ハイレゾ認定されています。
• フルファンクションリモコンを搭載します。

技術仕様

输入方式 .....USB/光/同軸/Bluetooth/I ^2 S/AES

输出方式 ……シングルエンドライン/バランスライン

ライン出力振幅……バランスライン 5.2Vrms

シングルエンドライン 2.5Vrms

THD+N 0.00005%(-125dB)(UN-WTD)

ダイナミックレンジ....134dB(XLR)

128dB(RCA)

SNR 134dB(XLR)

127dB(RCA)

USB伝送方式....USB2.0非同期式転送

USB兼容性....Windows 7/8/8.1/10/11(ドライバ必要)

Mac OSX10.6以上、Linux(ドライバ不要)

MQAデコーダー......USB / オプティカル / コアキシャル / AES

MQA-CDデコーダー……光／同軸／AES

サンプルレートとビット深度:

USB PCM 44.1\~768kHz(32bit)

DSD 2.8224\~22.5792MHz (1bit)

オプティカル/コアキシャル 44.1\~192kHz(24bit)

待機時消費電力 ....../<0.5W

ボリューム......210X43X185mm(WxHxD)

重量 1.2kg/2.64lb

リモコンについて

• リモコンを近くで操作しても動作しない場合は、新しい電池に交換してください。
• リモコンを長期間使用しない場合は、リモコンから電池を取り外してください。
• 使用済みの電池を廃棄する際は、地域の電池廃棄に関する規制に従ってください。

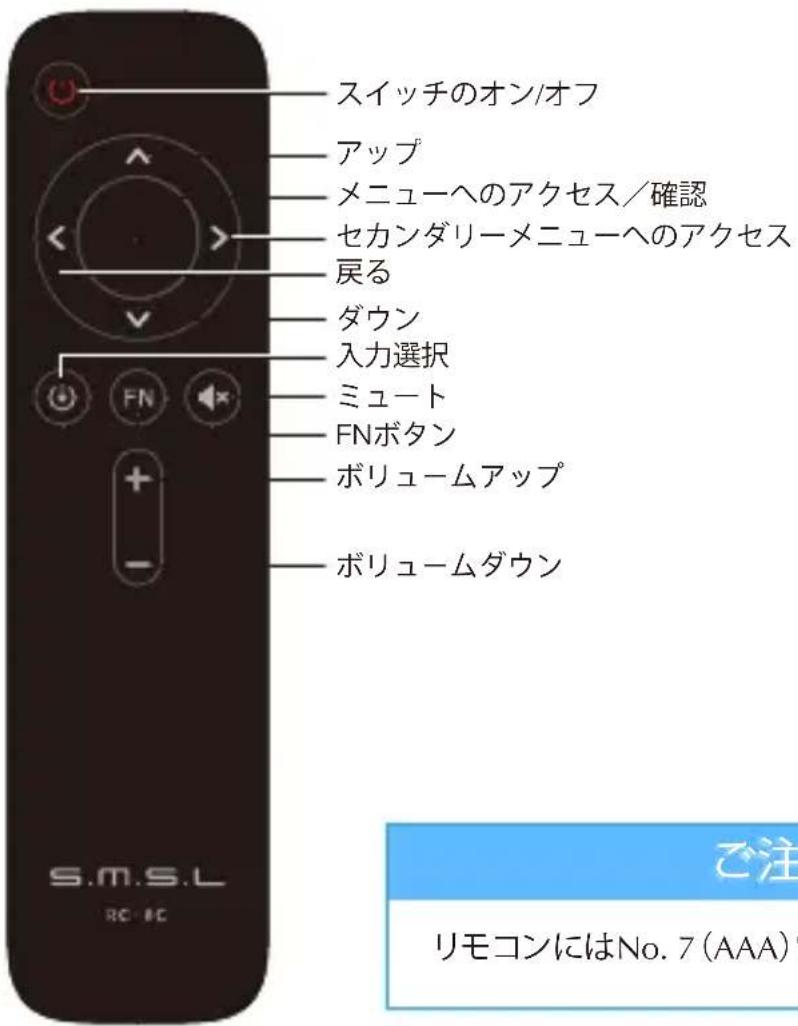

リモコンの使い方

ご注意

リモコンにはNo. 7 (AAA) 電池2本をご使用ください。

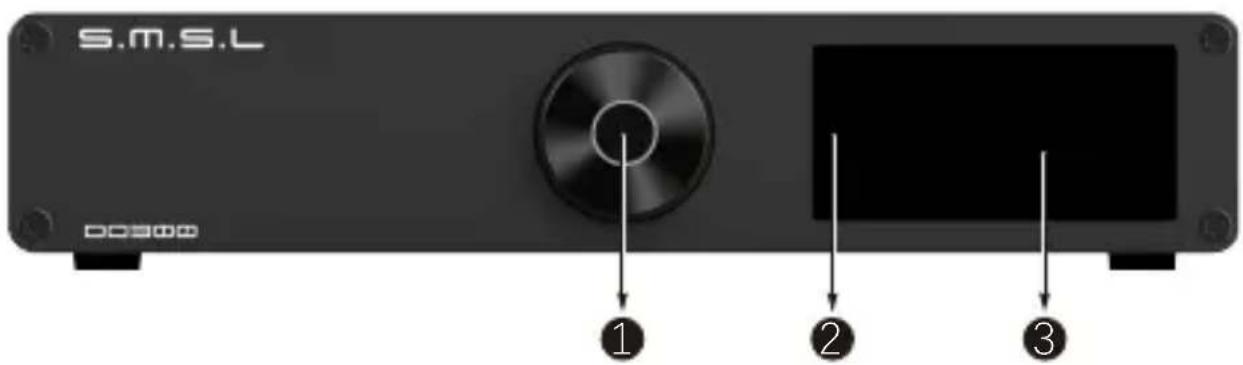

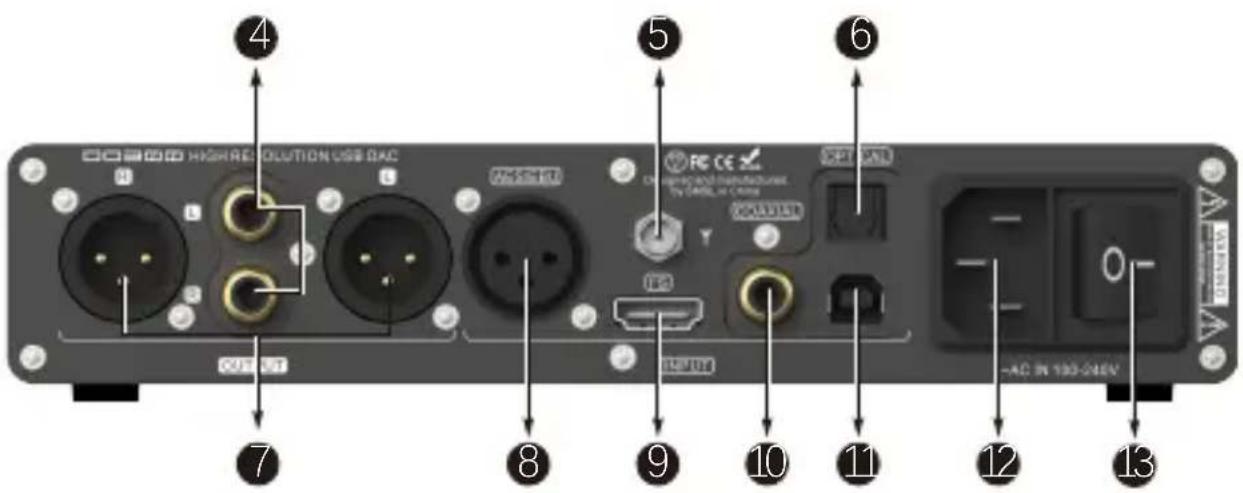

部品紹介

1
4 シングルエンドライン出力
7 バランスライン出力
10 同軸入力
13 電源スイッチ

2
5 ブルートウースアンテナ 光入67
8 AES/EBU入力
11 USB入力
6

3 表示画面ファンクションノブ
9 I2S入力
12 電源入力

DO300付属品内容リスト

1 x SMSL DO300
1×USBケーブル
1 x 保証書

1×リモコン

1×AC電源ケーブル

1 x Bluetoothアンテナ
1×取扱説明書

機能說明

INPUTS (入力方式)

• USB (USB入力)
• BLUETOOTH (ブルートウース入力)
  • OPTICAL (光入力)
• COAXIAL (同軸入力)
• AES/EBU (AES/EBU入力)
• I2S(HDMI) (I2S入力)

OUTPUTS (出力方式)

• ALL LINE OUT (全出力)
  • BALANCED (バランス出力)
• UNBALANCED (アンバランス出力)

PCM FILTER (PCMフィルター)

• FILTER OFF (NOSのフィルターオフ)
  • MINIMUM PHASE (最小位相)
• APODIZING (高速ロールオフ、リニアフェーズフィルター)
• LINEAR FAST (高速ロールダウン、リニアフェーズフィルター)
• LINEAR SLOW (スローロールオフ、リニアフェイズフィルター)
• MINIMUM FAST (高速ロールオフ、最小位相フィルター)
  MINIMUM SLOW (スローロールオフ、最小位相フィルター)
• LOW DISPERSION(低分散遲延)

機能說明

DSD FILTER (DSDフィルター)

• 47k CUT-OFF (47kHzの周波数カットオフ)
• 50k CUT-OFF (50kHzの周波数カットオフ)
• 60k CUT-OFF (60kHzの周波数カットオフ)
• 70k CUT-OFF (70kHzの周波数カットオフ)

■ SOUND COLOR(トーンメニュー)

本機は、DAC上のDSPで処理される以下の計9種類のトーンモードを搭載しています。

Rich1、Rich2、Rich3（リッチな倍音）
- Tube1、Tube2、Tube3（チューブ）
Crystal1、Crystal2、Crystal3（ハイビジョン）

Tone設定は、DACの内部DSPを使用してさまざまな音色効果をもたらしますが、いずれも周波数応答カーブは変化しません。標準モードに設定すると、この機能は無効になります。

PREMODE(プリアンプモード)

PRE MODEは、出力端子の音量調整スイッチです。

• VARIABLE: 出力端子の音量を調整します。
• FIXED: 出力端子の音量は固定です。

機能說明

DPLL (DPLL設定)

MIN \~ MAX

(全部で15、デフォルトは5。数字が大きいほどジッター適応範囲が強く、数字が小さいほどクロックジッターに対する性能が高い。)

このDPLL設定はESSファミリ独自のもので、チップ内部のDPLLデジタル位相同期ループ回路の帯域幅を調整し、アンチクロックジッタと入力トレランスのバランスを取ることができます。

その機能:

• 入力信号のクロック安定度が良い場合は、この値を小さくしてクロック性能を向上させることができます。
• 入力信号のクロックの安定性が悪いと音が途切れることがあるので、この値を大きくして途切れを防いでください。特に、テレビを信号源とする場合は、その傾向が顕著です。

FN KEY FOR (FNボタンの動作)

• OUTPUTS (出力選択)
• BLUETOOTH (BLUETOOTH入力の切替)
• PHASE (出力位相の切替)

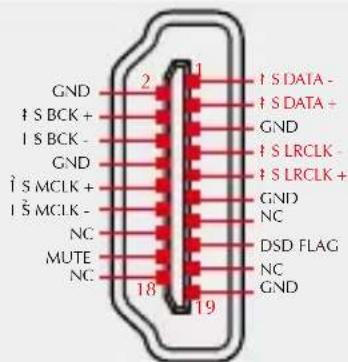

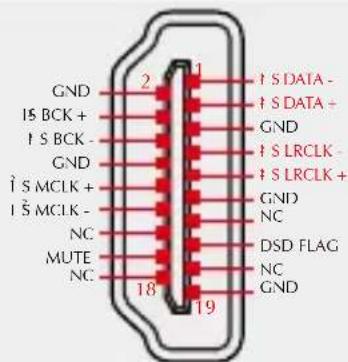

PS MODE(I2Sモード)

• NORMAL(ノーマル、PS AUDIOフォーマット)
- REVERSED(反転, DATAとLRCKの反転)

ご注意：このオプションは、異なるI2Sインターフェース規格に合わせるためのもので、使用する前に信号源のインターフェース定義をご確認してください。

機能說明

オーディオフェーズ

• NORMAL (2+,3-)
• INVERTED (2-,3+)

NORMALINVERTED

[Symbol]

DIMMER (自動画面消灯)

5秒\~60秒

(5秒～60秒の範囲、設定後、この時間内に自動的に消灯し、リモコンまたはノブ操作で再点灯します。これにより、光害を大幅に軽減し、快適なリスニング環境を実現します！)

BRIGHTNESS (ディスプレイの明る設設定)

- レベル1～レベル6

RESET(システムリセット)

• Bluetooth入力中は、DO300のメインメニューから「RESET」を選択し、確認してください。システムはBluetoothのペアリング状態のみをリセットします。
• その他の入力（Bluetooth以外）中は、DO300のメインメニューから「RESET」を選択し、確認してください。システムはBluetoothを含むすべての設定をクリアします。
