D-BG1 - 相机握把 PENTAX - 免费用户手册

产品类型	相机握柄（手柄）
品牌	PENTAX
型号	D-BG1
兼容性	Pentax *istD 相机
尺寸	131 毫米（长）x 42 毫米（高）x 73 毫米（深）
重量	180 克
电源	两节 CR-V3 电池或四节 AA 电池（锂、镍氢、碱性）
主要功能	快门按钮、AE 锁定、Tv 和 Av 转盘、主开关、固定转盘、附件环
安全	请勿拆卸、短路或充电；若发热或冒烟，立即取出；注意极性
维护与清洁	用干布清洁；存放于干燥处；长时间不用时取出电池
备件与可维修性	触针帽、电池架、电池仓盖；由授权技术人员维修
照片数量（CR-V3 在 20°C 下）	约 800 张（无闪光）、750 张（50% 闪光）、650 张（100% 闪光）
使用温度	工作温度 0°C 至 40°C（寒冷条件下性能降低）
合规性	CE 标志

常见问题 - D-BG1 PENTAX

D-BG1 握柄可以使用哪些类型的电池？

您可以使用两节 CR-V3 电池或四节 AA 电池（锂、镍氢、碱性）。除非紧急情况，否则不建议使用碱性电池。

如何将电池装入 D-BG1 握柄？

向下拉杆打开仓盖，取出电池架，按照正负极标记插入电池，然后放回电池架并关闭仓盖。

如何将 D-BG1 握柄固定到相机上？

确保相机和握柄已关闭。打开相机上的连接器盖，取下触针帽，对齐触针和固定螺丝，然后旋转固定转盘锁紧。

如何使用握柄在垂直位置拍摄？

使用握柄的快门按钮、AE 锁定按钮以及Tv和Av转盘调节光圈和快门速度。别忘了打开握柄电源。

如果 Tv 或 Av 转盘不工作怎么办？

如果相机的转盘无反应，请稍微转动握柄上的转盘。如果是握柄上的转盘，请尝试相机上的转盘。确保握柄已通电。

使用电池时应遵守哪些安全预防措施？

切勿拆卸、短路或充电电池。正确插入极性。如果电池发热或冒烟，请立即取出，避免烫伤。

使用不同类型的电池可以拍摄多少张照片？

使用 CR-V3 电池在 20°C 下：约 800 张无闪光，750 张 50% 闪光，650 张 100% 闪光。性能因温度和电池类型而异（请参阅说明书中的表格）。

我可以使用镍氢充电电池吗？

是的，镍氢 AA 电池兼容。在 20°C 下无闪光可拍摄约 400 张。请注意，镍氢电池电压较低。

如何清洁 D-BG1 握柄？

用柔软干布清洁。避免使用溶剂。存放于干燥处。如果长时间不使用，请取出电池。

如果握柄过热或冒烟怎么办？

立即关闭相机和握柄。小心取出电池，避免烫伤。请勿重复使用有缺陷的电池，并联系授权服务中心。

用户手册 D-BG1 PENTAX

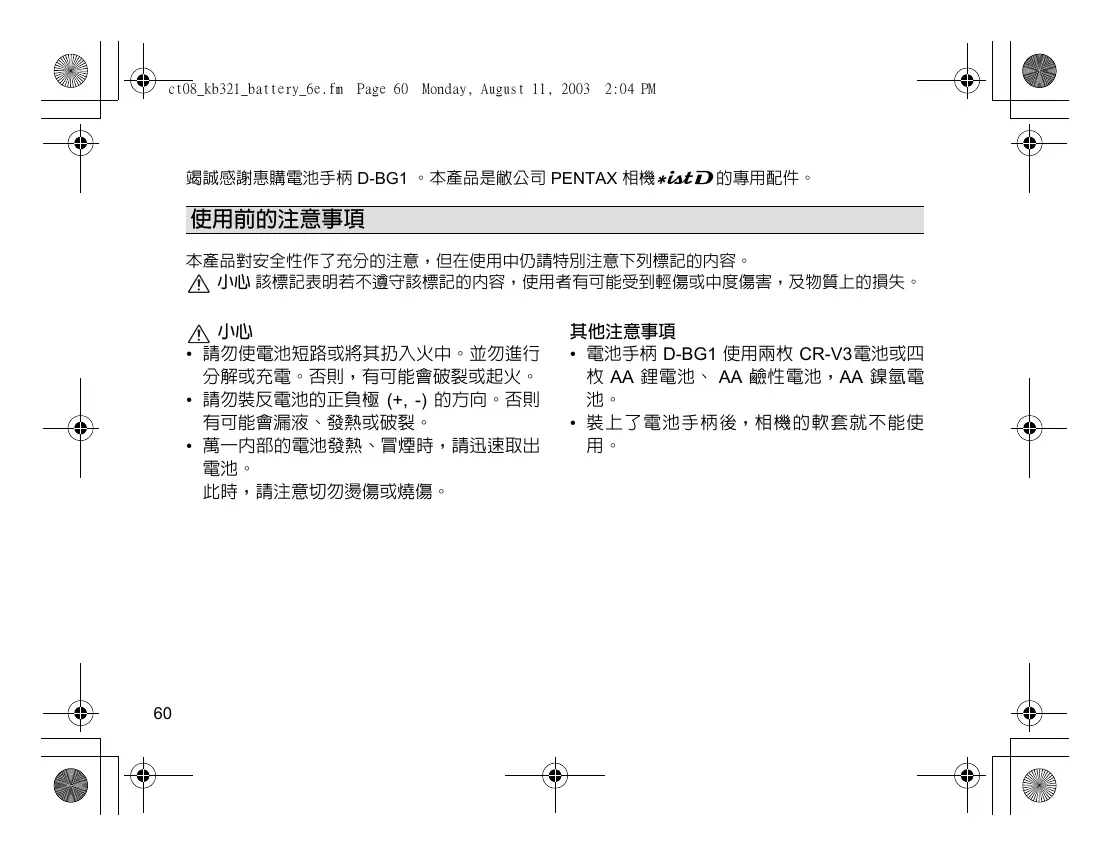

本產品對安全性作了充分的注意，但在使用中仍請特別注意下列標記的內容。

⚠️ 小心該標記表明若不遵守該標記的內容，使用者有可能受到輕傷或中度傷害，及物質上的損失。

⚠️ 小心

• 請勿使電池短路或將其扔入火中。並勿進行分解或充電。否則，有可能會破裂或起火。
• 請勿裝反電池的正負極 (+, -) 的方向。否則有可能會漏液、發熱或破裂。
• 萬一內部的電池發熱、冒煙時，請迅速取出電池。

此時，請注意切勿燙傷或燒傷。

其他注意事項

• 電池手柄 D-BG1 使用兩枚 CR-V3 電池或四枚 AA 鋰電池、AA 鹼性電池，AA 鎳氫電池。
• 裝上了電池手柄後，相機的軟套就不能使用。

使用兩枚 CR-V3 電池或四枚 AA 鋰電池、AA 鹼性電池，或 AA 鎳氫電池。

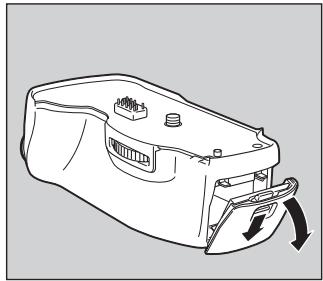

1 按上圖所示拉下電池蓋開啓桿以打開電池蓋。
2 從電池手柄中拉出電池固定器，對準電池標誌並正確裝入電池。
3 如圖所示，將電池固定器推入電池手柄並關上電池蓋。

備忘

• AA 鋰電池、AA 鹼性電池和 CR-V3 均不可充電。
  • 有關新電池的可拍攝張數和重播時間，請參閱第 66 頁。
• 更換電池時，請同時更換所有的電池。勿新舊電池混合使用。另外，請使用同一廠家同一品種的電池。

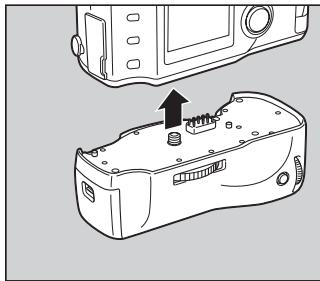

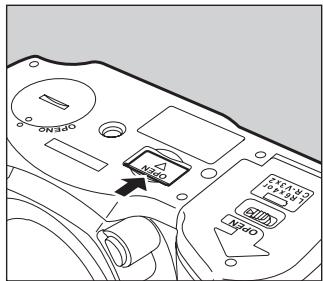

1 打開相機上的電池手柄連機器，卸下電池手柄的接點蓋。
2 將相機上的電池手柄連接器和三腳架插座對準電池手柄上的接點和連接螺絲。
3 按圖示方向轉動連接旋鈕以固定電池手柄。

⚠️ 小心

• 手柄的安裝，必須在切斷相機和手柄的電源的狀態下進行。
• 不使用時，請在接點上蓋上蓋。在卸下蓋時，請注意避免不慎觸摸到接點。

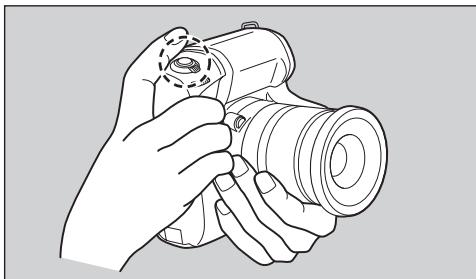

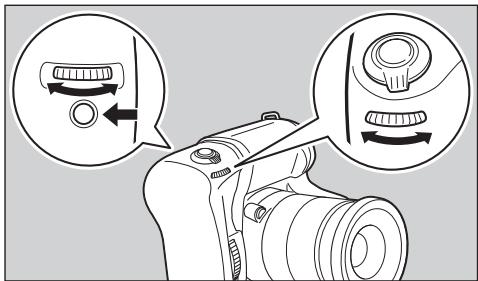

使相機處於垂直位置拍攝照片

使相機處於垂直位置拍攝照片時，請使用電池手柄上的各種功能（快門釋放按鈕，自動曝光鎖按鈕，TV 轉盤和 AV 轉盤）。

使相機處於垂直位置拍攝照片時，請使用快門釋放按鈕。

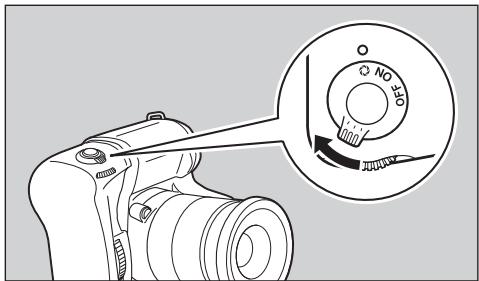

在操作電池手柄上的任何按鈕或轉盤前務必接通電源，但是即使在電池手柄的電源關閉後也能操作相機。

按下自動曝光鎖按鈕後，也能以與相機模式一樣的方式使用自動曝光鎖定。此外，使用 AV 轉盤和 TV 轉盤可設定光圈值和快門速度，並且可使用各種項目功能。

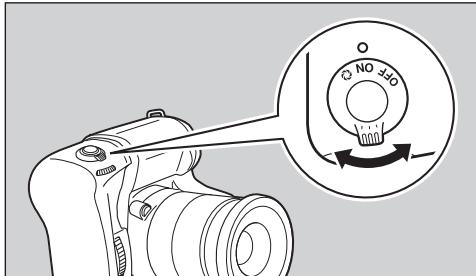

將主開關掣對準 ↩ 鈕以檢查景深。

備忘

如果相機或手柄的 TV 轉盤和 AV 轉盤停留在手柄的中間位置，則有時無法操作 TV 轉盤和 AV 轉盤。當無法操作相機方或手柄方的轉盤時，請試著稍轉動手柄方或相機方的轉盤。

相機：*istD

電池(現在溫度)		普通攝影	閃光燈拍攝		重播時間
			使用率 50%	使用率 100%
CR-V3	(20°C)	約可拍攝 800 幅影像	約可拍攝 750 幅影像	約可拍攝 650 幅影像	約 450 分鐘
	(0°C)	約可拍攝 550 幅影像	約可拍攝 500 幅影像	約可拍攝 450 幅影像	約 350 分鐘
AA 鋰電池	(20°C)	約可拍攝 750 幅影像	約可拍攝 650 幅影像	約可拍攝 600 幅影像	約 350 分鐘
	(0°C)	約可拍攝 650 幅影像	約可拍攝 600 幅影像	約可拍攝 500 幅影像	約 300 分鐘
鎳氫電池	(20°C)	約可拍攝 400 幅影像	約可拍攝 350 幅影像	約可拍攝 300 幅影像	約 250 分鐘
	(0°C)	約可拍攝 350 幅影像	約可拍攝 300 幅影像	約可拍攝 250 幅影像	約 200 分鐘
AA 鹼性電池	(20°C)	約可拍攝 100 幅影像	約可拍攝 90 幅影像	約可拍攝 70 幅影像	約 100 分鐘
	(0°C)	不適宜	不適宜	不適宜	約 40 分鐘

• 上述資料根據 PENTAX 的測試條件所得。依拍攝模式或拍攝條件，上述數值可能會有所差異。
• 當氣溫下降時，電池效能會暫時降低。當需要在氣溫低的條件下使用相機時，請隨身備妥備用電池，並放置於口袋以保持電池溫暖。當氣溫回升至一般室溫時，電池效能也將恢復正常。
• 使用 AA 鹼性電池可能無法發揮相機的所有功能。除緊急情況外，我們不建議使用這類電池。
• 當相機和電池手柄均裝有電池時，將從具有較高電壓的一方供電，以延長整個電池的使用壽命。請注意，由於鎳氫電池的電壓較低，會使相機先消耗其他電池。
• 如果相機和電池手柄中至少其中一方裝有電池，則兩者均可使用。
• 當在海外旅遊或在低溫環境拍攝照片，或當您需要拍攝很多照片時，請預先準備額外的電池。
• 請參閱相機使用手冊中第 22 頁上的說明，根據您的使用目的來選用電池。

備忘錄

備忘錄

CE 標誌表示本產品符合歐洲統一委員會產品安全規格。
