Produkttyp	Kameragriff (Griff)
Marke	PENTAX
Modell	D-BG1
Kompatibilität	Pentax *istD Kamera
Abmessungen	131 mm (L) x 42 mm (H) x 73 mm (T)
Gewicht	180 g
Stromversorgung	Zwei CR-V3-Batterien oder vier AA-Batterien (Lithium, Ni-MH, Alkali)

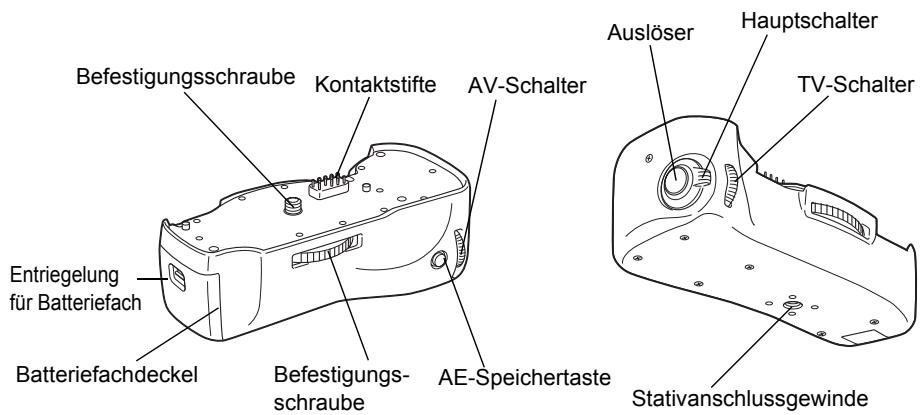

Hauptfunktionen	Auslöser, AE-Speicher, Tv- und Av-Einstellräder, Hauptschalter, Befestigungsrad, Zubehörring
Sicherheit	Nicht zerlegen, kurzschließen oder wiederaufladen; bei Erhitzung oder Rauch sofort entfernen; Polarität beachten
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; an einem trockenen Ort lagern; bei längerer Nichtbenutzung Batterien entnehmen
Ersatzteile und Reparierbarkeit	Kontaktstiftabdeckung, Batteriehalter, Batteriefachdeckel; Reparatur durch autorisierten Techniker
Anzahl der Fotos (CR-V3 bei 20°C)	Ca. 800 (ohne Blitz), 750 (50% Blitz), 650 (100% Blitz)
Betriebstemperatur	Funktioniert von 0°C bis 40°C (bei Kälte reduzierte Leistung)
Konformität	CE-Kennzeichnung

Häufig gestellte Fragen - D-BG1 PENTAX

Welche Batterietypen kann ich mit dem D-BG1 Griff verwenden?

Sie können zwei CR-V3-Batterien oder vier AA-Batterien vom Typ Lithium, Ni-MH oder Alkali verwenden. Alkalibatterien werden außer im Notfall nicht empfohlen.

Wie installiere ich die Batterien im D-BG1 Griff?

Öffnen Sie den Fachdeckel, indem Sie den Hebel nach unten ziehen, nehmen Sie den Batteriehalter heraus, setzen Sie die Batterien unter Beachtung der Markierungen (+/-) ein, setzen Sie dann den Halter wieder ein und schließen Sie den Deckel.

Wie befestige ich den D-BG1 Griff an meiner Kamera?

Stellen Sie sicher, dass Kamera und Griff ausgeschaltet sind. Öffnen Sie die Abdeckung des Anschlusses an der Kamera, entfernen Sie die Kontaktstiftabdeckung, richten Sie die Stifte und die Befestigungsschraube aus, und arretieren Sie sie durch Drehen des Befestigungsrads.

Wie mache ich Fotos in vertikaler Position mit dem Griff?

Verwenden Sie den Auslöser des Griffs, die AE-Speichertaste und die Tv- und Av-Einstellräder, um Blende und Verschlusszeit einzustellen. Vergessen Sie nicht, den Griff einzuschalten.

Was tun, wenn die Tv- oder Av-Einstellräder nicht funktionieren?

Wenn die Einstellräder der Kamera nicht reagieren, drehen Sie leicht die des Griffs. Wenn es die des Griffs sind, versuchen Sie die der Kamera. Stellen Sie sicher, dass der Griff eingeschaltet ist.

Welche Sicherheitsvorkehrungen muss ich bei Batterien beachten?

Niemals Batterien zerlegen, kurzschließen oder wiederaufladen. Setzen Sie sie mit der richtigen Polarität ein. Wenn sie heiß werden oder rauchen, entfernen Sie sie sofort, ohne sich zu verbrennen.

Wie viele Fotos kann ich mit verschiedenen Batterietypen machen?

Mit CR-V3-Batterien bei 20°C: ca. 800 Fotos ohne Blitz, 750 mit 50% Blitz, 650 mit 100% Blitz. Die Leistung variiert je nach Temperatur und Batterietyp (siehe Tabelle in der Anleitung).

Kann ich wiederaufladbare Ni-MH-Batterien verwenden?

Ja, Ni-MH AA-Batterien sind kompatibel. Sie ermöglichen ca. 400 Fotos ohne Blitz bei 20°C. Beachten Sie, dass Nickel-Hybrid-Batterien eine niedrigere Spannung haben.

Wie reinige ich den D-BG1 Griff?

Reinigen Sie ihn mit einem weichen, trockenen Tuch. Vermeiden Sie Lösungsmittel. Lagern Sie ihn an einem trockenen Ort. Entfernen Sie die Batterien, wenn Sie ihn längere Zeit nicht verwenden.

Was tun bei Überhitzung oder Rauchentwicklung am Griff?

Schalten Sie sofort Kamera und Griff aus. Entfernen Sie die Batterien vorsichtig, ohne sich zu verbrennen. Verwenden Sie defekte Batterien nicht wieder und wenden Sie sich an einen autorisierten Service.

BEDIENUNGSANLEITUNG D-BG1 PENTAX

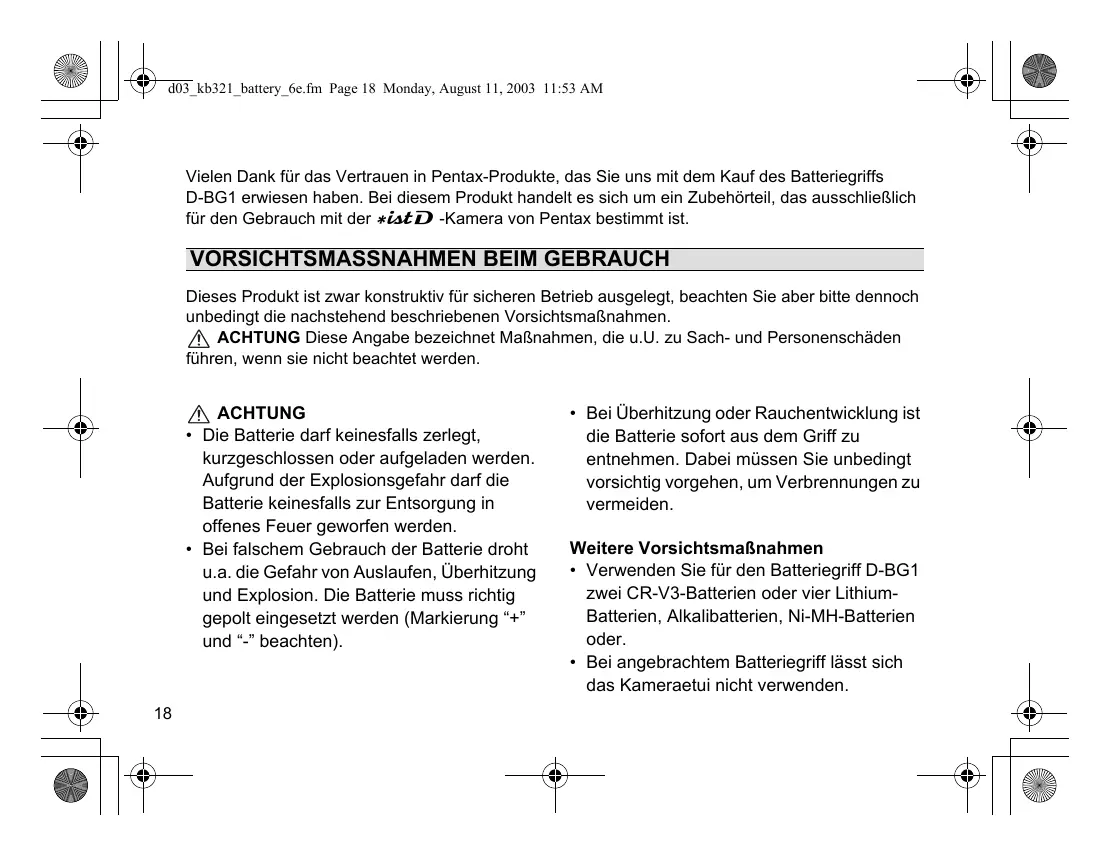

Vielen Dank für das Vertrauen in Pentax-Produkte, das Sie uns mit dem Kauf des Batteriegriffs D-BG1 erwiesen haben. Bei diesem Produkt handelt es sich um ein Zubehörteil, das ausschließlich für den Gebrauch mit der *istD -Kamera von Pentax bestimmt ist.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

Dieses Produkt ist zwar konstruktiv für sicheren Betrieb ausgelegt, beachten Sie aber bitte dennoch unbedingt die nachstehend beschriebenen Vorsichtsmaßnahmen.

⚠️ ACHTUNG Diese Angabe bezeichnet Maßnahmen, die u.U. zu Sach- und Personenschäden führen, wenn sie nicht beachtet werden.

⚠️ ACHTUNG

• Die Batterie darf keinesfalls zerlegt, kurzgeschlossen oder aufgeladen werden. Aufgrund der Explosionsgefahr darf die Batterie keinesfalls zur Entsorgung in offenes Feuer geworfen werden.
• Bei falschem Gebrauch der Batterie droht u.a. die Gefahr von Auslaufen, Überhitzung und Explosion. Die Batterie muss richtig gepolt eingesetzt werden (Markierung “+” und “-” beachten).

- Bei Überhitzung oder Rauchentwicklung ist die Batterie sofort aus dem Griff zu entnehmen. Dabei müssen Sie unbedingt vorsichtig vorgehen, um Verbrennungen zu vermeiden.

Weitere Vorsichtsmaßnahmen

• Verwenden Sie für den Batteriegriff D-BG1 zwei CR-V3-Batterien oder vier Lithium-Batterien, Alkalibatterien, Ni-MH-Batterien oder.
• Bei angebrachtem Batteriegriff lässt sich das Kameraetui nicht verwenden.

Verwenden Sie zwei CR-V3-Batterien oder vier Lithium-Batterien, Alkalibatterien oder Ni-MH Akkus im Format AA.

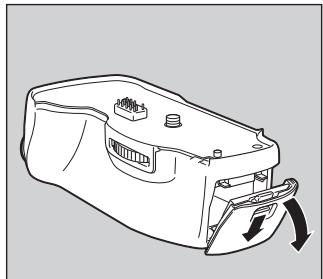

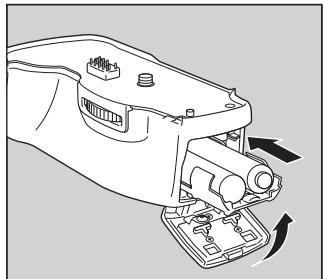

1 Öffnen Sie den Batteriefachdeckel durch Herunterziehen der Entriegelung des Batteriefachs wie in der Abbildung oben dargestellt.
2 Ziehen Sie die externe Batteriehalterung aus dem Batteriegriff und setzen Sie die Batterien entsprechend der Kennzeichnung richtig gepolt ein.
3 Schieben Sie die externe Batteriehalterung in den Batteriegriff und schließen Sie den Batteriefachdeckel, wie in der Abbildung dargestellt.

Anmerkung

• AA-Lithium-Batterien, AA-Alkali-Batterien und die CR-V3-Batterie können nicht wiederaufgeladen werden.
• Bezüglich der Anzahl erstellter Fotos und der Wiedergabezeit mit einem Satz neuer Batterien siehe Seite 24.
• Beim Batteriewechsel sind die Mignonzellen stets komplett als Satz zu ersetzen. Dabei dürfen keinesfalls verbrauchte und frische Batterien kombiniert werden. Beim Austausch sind außerdem auch stets Batterien derselben Marke und desselben Typs zu verwenden.

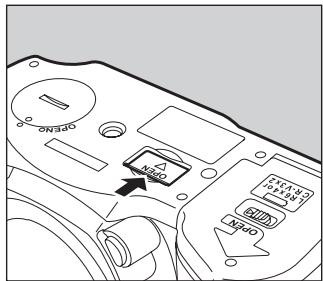

1 Öffnen Sie die Abdeckung für den Batteriegriffanschluss an der Kamera und nehmen Sie die Kappe der Kontaktstifte am Batteriegriff ab.
2 Richten Sie die Kontaktstifte und die Befestigungsschraube des Batteriegriffs auf den Batteriegriffanschluss und das Stativgewinde aus.
3 Befestigen Sie den Batteriegriff, indem sie die Befestigungsschraube in der dargestellten Richtung drehen.

⚠️ ACHTUNG

• Vergewissern Sie sich vor dem Anbringen des Batteriegriffs, dass sowohl Kamera als auch Batteriegriff ausgeschaltet sind.
• Lassen Sie die Kappe auf dem Anschluss, wenn Sie den Batteriegriff nicht verwenden. Berühren Sie die Kontaktstifte nicht, wenn die Kappe abgenommen ist.

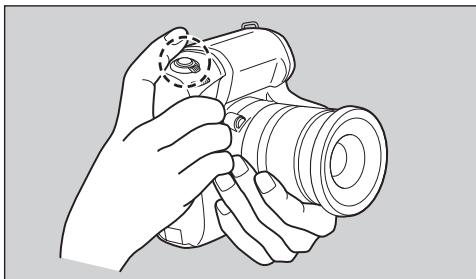

FOTOGRAFIEREN MIT DER KAMERA IM HOCHFORMAT

Verwenden Sie die Bedienelemente am Batteriegriff (Auslöser, AE-Speichertaste, TV-Schalter und AV-Schalter), wenn Sie mit der Kamera Bilder im Hochformat aufnehmen.

Die Bedienung der Kamera beim Fotografieren in Vertikalposition erfolgt mit dem Hochformatauslöser.

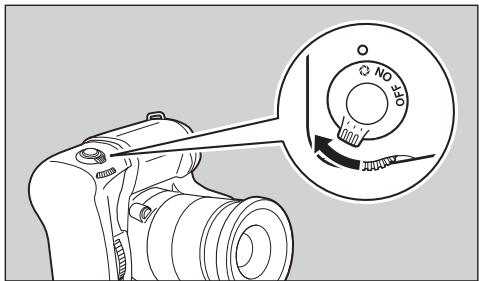

Vor Betätigung der Bedienteile am Batteriegriff ist dessen Stromversorgung einzuschalten. Allerdings lässt sich die Kamera auch bei ausgeschalteter Stromversorgung des Batteriegriffs bedienen.

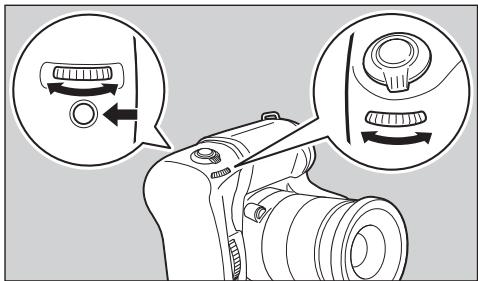

Die AE-Speichertaste lässt sich wie bei der normalen Kamerabedienung nutzen. Zusätzlich können durch Verwendung des AV- und TV-Schalters Blendenwert und Verschlusszeit eingestellt und verschiedene Menüfunktionen ausgeführt werden.

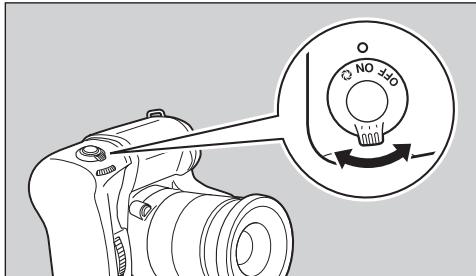

Drehen Sie den Hauptschalter auf ☉ um die Entfernung einzustellen.

Anmerkung

Wenn der TV- oder AV-Schalter an der Kamera oder dem Batteriegriff nicht mit einem Klickgeräusch eingerastet wurden, funktionieren die Schalter möglicherweise nicht. Wenn die Schalter an der Kamera nicht funktionieren, versuchen Sie, die Schalter am Batteriegriff etwas zu drehen. Wenn die Schalter am Batteriegriff nicht funktionieren, kontrollieren Sie die Schalter an der Kamera.

Geeignete Kamera: \*istD

Stromversorgung: Zwei Lithium-Akkupacks vom Typ CR-V3 oder vier AA-Batterien (Lithium, Ni-MH, Alkali)

Abmessungen: 131 mm (B) × 42 mm (H) × 73 mm (T)

Gewicht: 180 g

Änderungen an Technischen Daten und Abmessungen vorbehalten.

Anzahl der Aufnahmen und Wiedergabezeit (mit neuen Batterien)

Stromversorgung(tatsächliche Temperatur)		Allgemeine Aufnahmen	Blitzfotografie		Wiedergabezeit
			50% der Aufnahmen mit Blitz	100% der Aufnahmen mit Blitz
CR-V3	(20°C)	etwa 800 Aufnahmen	etwa 750 Aufnahmen	etwa 650 Aufnahmen	etwa 450 Minuten
	(0°C)	etwa 550 Aufnahmen	etwa 500 Aufnahmen	etwa 450 Aufnahmen	etwa 350 Minuten
AA-Lithium	(20°C)	etwa 750 Aufnahmen	etwa 650 Aufnahmen	etwa 600 Aufnahmen	etwa 350 Minuten
	(0°C)	etwa 650 Aufnahmen	etwa 600 Aufnahmen	etwa 500 Aufnahmen	etwa 300 Minuten
Ni-MH	(20°C)	etwa 400 Aufnahmen	etwa 350 Aufnahmen	etwa 300 Aufnahmen	etwa 250 Minuten
	(0°C)	etwa 350 Aufnahmen	etwa 300 Aufnahmen	etwa 250 Aufnahmen	etwa 200 Minuten
AA-Alkali	(20°C)	etwa 100 Aufnahmen	etwa 90 Aufnahmen	etwa 70 Aufnahmen	etwa 100 Minuten
	(0°C)	Nicht anwendbar	Nicht anwendbar	Nicht anwendbar	etwa 40 Minuten

• Diese Angaben basieren auf PENTAX-Messbedingungen. Abhängig von Aufnahmemodus und Aufnahmesituation können die Ergebnisse hiervon abweichen.
• Die Leistung der Batterien lässt bei niedrigen Temperaturen vorübergehend nach. Halten Sie zusätzliche Batterien bereit, wenn Sie die Kamera bei kalten Wetterbedingungen verwenden und halten Sie die Batterien in Ihrer Tasche warm. Die Leistung der Batterien ist wieder normal, wenn sie auf Raumtemperatur erwärmt sind.
• AA-Alkali-Batterien sind unter Umständen nicht in der Lage, die Stromversorgung für alle Funktionen der Kamera sicherzustellen. Pentax rät vom Gebrauch dieser Batterien außer in Notsituationen ab.
• Wenn sowohl in der Kamera als auch im Batteriegriff Batterien eingelegt sind, wird der Strom aus der Quelle mit der höheren Spannung entnommen, so dass die Gesamtlebensdauer der Batterien verlängert wird. Beachten Sie bitte, dass Nickel-Hybrid-Batterien eine geringere Spannung abgeben, so dass andere Batterien vorher entladen werden.
• Wenn mindestens in Kamera oder Batteriegriff Batterien eingelegt sind, kann diese verwendet werden.
• Halten Sie bei Fernreisen, Aufnahmen unter kalten Wetterbedingungen oder, wenn Sie sehr viel Fotografieren möchten, zusätzliche Batterien bereit.
• Schlagen Sie zur Auswahl der Batterien je nach Funktionszweck auf Seite 22 des Handbuchs der Kamera nach.

Batterien gehören nicht in den Hausmüll: Lt. Batterieverordnung von 1998 ist jeder gesetzlich verpflichtet, entladene, alte oder gebrauchte Batterien zurückzugeben. Kostenlose Sammelstellen befinden sich beim Handel und den Kommunen. Entladen sind die Batterien in der Regel dann, wenn das Gerät

• abschaltet und signalisiert "Batterie leer"
• nach längerer Gebrauchsdauer der Batterien "nicht mehr einwandfrei funktioniert".
  Um sicherzugehen, kleben Sie die Batteriepole mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.
