Tipo di prodotto	Impugnatura di alimentazione (grip) per fotocamera
Marca	PENTAX
Modello	D-BG1
Compatibilità	Fotocamera Pentax *istD
Dimensioni	131 mm (L) x 42 mm (A) x 73 mm (P)
Peso	180 g
Alimentazione	Due batterie CR-V3 o quattro batterie AA (litio, Ni-MH, alcaline)
Funzioni principali	Otturatore, blocco AE, rotelle Tv e Av, interruttore principale, rotella di fissaggio, anello accessorio
Sicurezza	Non smontare, cortocircuitare o ricaricare le batterie; rimuoverle immediatamente in caso di surriscaldamento o fumo; rispettare la polarità
Manutenzione e pulizia	Pulire con un panno asciutto; conservare in un luogo asciutto; rimuovere le batterie in caso di inutilizzo prolungato
Ricambi e riparabilità	Cappuccio dei perni di contatto, supporto batterie, coperchio del vano batterie; riparazione da parte di un tecnico autorizzato
Numero di foto (CR-V3 a 20°C)	Circa 800 (senza flash), 750 (50% flash), 650 (100% flash)
Temperatura di utilizzo	Funziona da 0°C a 40°C (prestazioni ridotte con tempo freddo)
Conformità	Marchio CE

Domande frequenti - D-BG1 PENTAX

Quali tipi di batterie posso usare con l'impugnatura D-BG1 ?

Puoi usare due batterie CR-V3 o quattro batterie AA di tipo litio, Ni-MH o alcaline. Le batterie alcaline sono sconsigliate tranne in caso di emergenza.

Come installare le batterie nell'impugnatura D-BG1 ?

Apri il coperchio del vano tirando la leva verso il basso, estrai il supporto batterie, inserisci le batterie rispettando i segni (+/-), poi rimetti il supporto e chiudi il coperchio.

Come fissare l'impugnatura D-BG1 sulla mia fotocamera ?

Assicurati che la fotocamera e l'impugnatura siano spente. Apri il coperchio del connettore sulla fotocamera, rimuovi il cappuccio dei perni di contatto, allinea i perni e la vite di fissaggio, poi blocca ruotando la rotella di fissaggio.

Come scattare foto in posizione verticale con l'impugnatura ?

Usa l'otturatore dell'impugnatura, il pulsante di blocco AE, e le rotelle Tv e Av per regolare apertura e velocità. Non dimenticare di accendere l'impugnatura.

Cosa fare se le rotelle Tv o Av non funzionano ?

Se le rotelle della fotocamera non rispondono, gira leggermente quelle dell'impugnatura. Se sono quelle dell'impugnatura, prova le rotelle della fotocamera. Assicurati che l'impugnatura sia accesa.

Quali precauzioni di sicurezza devo rispettare con le batterie ?

Non smontare, cortocircuitare o ricaricare mai le batterie. Inseriscile con la giusta polarità. Se si surriscaldano o fumano, rimuovile immediatamente senza scottarti.

Quante foto posso scattare con diversi tipi di batterie ?

Con batterie CR-V3 a 20°C: circa 800 foto senza flash, 750 con 50% flash, 650 con 100% flash. Le prestazioni variano in base alla temperatura e al tipo di batteria (vedi tabella nel manuale).

Posso usare batterie ricaricabili Ni-MH ?

Sì, le batterie Ni-MH AA sono compatibili. Permettono circa 400 foto senza flash a 20°C. Nota che le batterie ibride al nichel hanno una tensione inferiore.

Come pulire l'impugnatura D-BG1 ?

Puliscila con un panno morbido e asciutto. Evita solventi. Conservala in un luogo asciutto. Rimuovi le batterie se non la usi per molto tempo.

Cosa fare in caso di surriscaldamento o fumo proveniente dall'impugnatura ?

Spegni immediatamente fotocamera e impugnatura. Rimuovi le batterie con cautela senza scottarti. Non riutilizzare batterie difettose e contatta un servizio autorizzato.

MANUALE UTENTE D-BG1 PENTAX

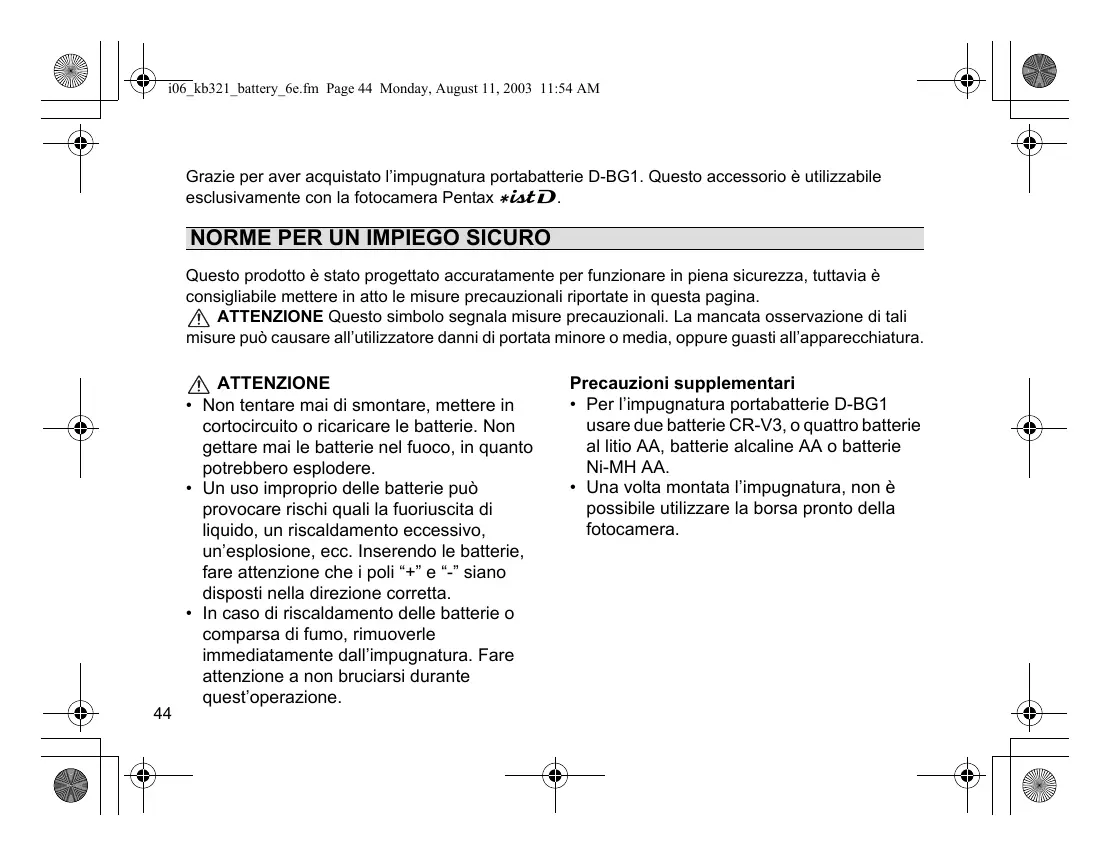

Grazie per aver acquistato l'impugnatura portabatterie D-BG1. Questo accessorio è utilizzabile esclusivamente con la fotocamera Pentax *istD.

NORME PER UN IMPIEGO SICURO

Questo prodotto è stato progettato accuratamente per funzionare in piena sicurezza, tuttavia è consigliabile mettere in atto le misure precauzionali riportate in questa pagina.

ATTENZIONE Questo simbolo segnala misure precauzionali. La mancata osservazione di tali misure può causare all'utilizzatore danni di portata minore o media, oppure guasti all'apparecchiatura.

ATTENZIONE

• Non tentare mai di smontare, mettere in cortocircuito o ricaricare le batterie. Non gettare mai le batterie nel fuoco, in quanto potrebbero esplodere.
• Un uso improprio delle batterie può provocare rischi quali la fuoriuscita di liquido, un riscaldamento eccessivo, un'esplosione, ecc. Inserendo le batterie, fare attenzione che i poli "+" e "-" siano disposti nella direzione corretta.
• In caso di riscaldamento delle batterie o comparsa di fumo, rimuoverle immediatamente dall'impugnatura. Fare attenzione a non bruciarsi durante quest'operazione.

Precauzioni supplementari

• Per l'impugnatura portabatterie D-BG1 usare due batterie CR-V3, o quattro batterie al litio AA, batterie alcaline AA o batterie Ni-MH AA.
• Una volta montata l'impugnatura, non è possibile utilizzare la borsa pronto della fotocamera.

1 Aprire il coperchio dello scomparto batterie tirando la leva di sblocco verso il basso come mostrato sopra.
2 Estrarre il supporto batterie dall'impugnatura portabatterie, allineare le apposite marcature sulle batterie e inserire correttamente le batterie.
3 Reinserire il supporto batterie nell'impugnatura e chiudere il copri-vano come mostrato in figura.

Memo

• Le batterie al litio AA, le batterie alcaline AA e le batterie CR-V3 non sono ricaricabili.
• Per quanto riguarda il numero di scatti e i tempi di riproduzione possibili con le batterie nuove, vedere a pag. 50.
• Si raccomanda di sostituire tutte le batterie allo stesso tempo. Non mischiare batterie nuove e batterie vecchie. Per la sostituzione utilizzare batterie dello stesso produttore e dello stesso modello.

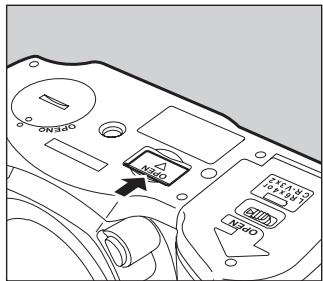

1 Aprire lo sportello di collegamento per l'impugnatura portabatterie sulla fotocamera e rimuovere la copertura del pin dei contatti sull'impugnatura portabatterie.
2 Allineare il pin dei contatti e la vite di attacco dell'impugnatura portabatterie con il connettore dell'impugnatura e l'attacco per il treppiede della fotocamera.
3 Fissare l'impugnatura portabatterie girando la vite di attacco nella direzione indicata in figura.

ATTENZIONE

• Accertarsi che la fotocamera e l'impugnatura portabatterie siano spente prima di installare l'impugnatura sulla fotocamera.
• Quando l'impugnatura non viene utilizzato, applicarvi la copertura. Non toccare il pin dei contatti sprovvisto della copertura.

RIPRESA CON LA FOTOCAMERA IN POSIZIONE VERTICALE

Per riprendere con la fotocamera in verticale si possono utilizzare i comandi situati sull'impugnatura portabatterie (pulsante di scatto, pulsante di Blocco AE, selettore Tv e selettore Av).

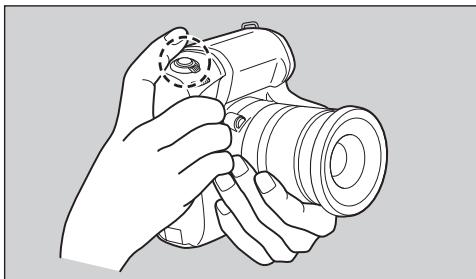

Per scattare con la fotocamera in posizione verticale utilizzare il pulsante di scatto.

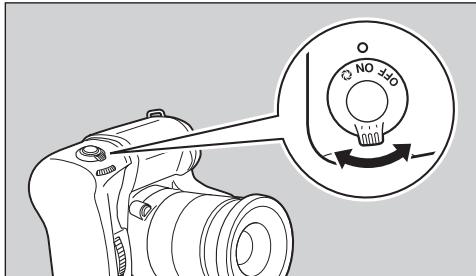

Prima di cercare di utilizzare i pulsanti o i selettori dell'impugnatura portabatterie, si raccomanda di accenderla con l'interruttore principale. Tuttavia, la fotocamera può funzionare anche con l'interruttore principale dell'impugnatura portabatterie in posizione di spegnimento.

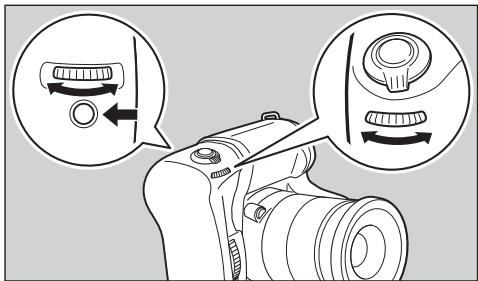

Premendo il pulsante di Blocco AE, il Blocco AE può essere utilizzato esattamente come in modalità fotocamera. Inoltre, utilizzando il selettore Av e il selettore Tv è possibile impostare i tempi e i diaframmi e utilizzare varie funzioni di menu.

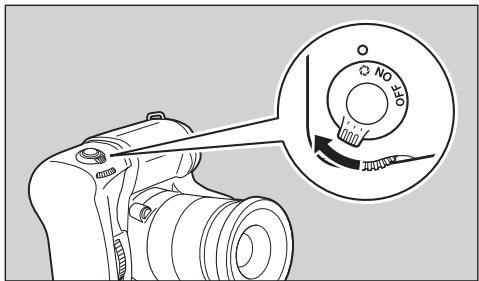

Per controllare la profondità di campo allineare l'interruttore principale con 🔒.

Memo

Se il selettore Tv o il selettore Av sulla fotocamera o sull'impugnatura portabatterie non sono saldamente in posizione, i selettori potrebbero non funzionare correttamente. Se i selettori sulla fotocamera non funzionano, si consiglia di ruotare leggermente i selettori sull'impugnatura portabatterie. Se i selettori sull'impugnatura portabatterie non funzionano, si consiglia di ruotare leggermente i selettori sulla fotocamera.

Fotocamera: \*istD

Le caratteristiche e l'aspetto del prodotto sono soggetti a modifiche senza preavviso.

Numero di scatti e tempo di ripresa (con batterie nuove)

Batterie (temperatura effettiva)		Fotografie di tipo generico	Fotografia col flash		Tempo di riproduzione
			Uso al 50%	Uso al 100%
CR-V3	(20°C)	Ca. 800 immagini	Ca. 750 immagini	Ca. 650 immagini	Ca. 450 minuti
	(0°C)	Ca. 550 immagini	ca. 500 immagini	ca. 450 immagini	Ca. 350 minuti
AA Litio	(20°C)	Ca. 750 immagini	Ca. 650 immagini	Ca. 600 immagini	Ca. 350 minuti
	(0°C)	Ca. 650 immagini	Ca. 600 immagini	Ca. 500 immagini	Ca. 300 minuti
Ni-MH	(20°C)	Ca. 400 immagini	Ca. 350 immagini	Ca. 300 immagini	Ca. 250 minuti
	(0°C)	Ca. 350 immagini	Ca. 300 immagini	Ca. 250 immagini	Ca. 200 minuti
AA Alcaline	(20°C)	Ca. 100 immagini	Ca. 90 immagini	Ca. 70 immagini	Ca. 100 minuti
	(0°C)	Non applicabile	Non applicabile	Non applicabile	Ca. 40 minuti

• Questi dati si riferiscono alle condizioni di misurazione standard PENTAX. I dati possono variare a seconda delle modalità di acquisizione delle immagini e delle condizioni di ripresa.
• Le prestazioni delle batterie diminuiscono progressivamente man mano che la temperatura scende. Se si utilizza la fotocamera in luoghi con climi freddi, si raccomanda di avere sempre delle batterie di scorta e di tenerle al caldo in tasca. Le prestazioni delle batterie si normalizzano non appena si ritorna a una temperatura ambiente normale.
• Le batterie alcaline AA potrebbero non consentire di svolgere adeguatamente tutte le funzioni della fotocamera. Si consiglia di evitare di utilizzarle a meno che non si tratti di un'emergenza.
• Se le batterie sono presenti sia nella fotocamera che nell'impugnatura portabatterie, la corrente di alimentazione viene ricavata da quelle con tensione maggiore, pertanto la durata complessiva delle batterie risulta prolungata. Si prega di notare che le batterie all'idruro di nichel hanno una tensione più bassa, pertanto le altre batterie si esauriranno prima.
• La fotocamera e l'impugnatura portabatterie possono essere utilizzate a patto che vi sia una batteria in almeno una di esse.
• Durante i viaggi all'estero, le riprese in paesi con climi freddi o in situazioni in cui si prevede di dover scattare molte foto, si consiglia di tenere sempre a portata di mano delle batterie di riserva.
• Vedere a pagina 22 del manuale della fotocamera per la scelta delle batterie in base all'utilizzo.

Distributore Esclusivo per l'Italia: Protage srl Divisione Foto

Via Pratcse 167

50145 Firenze

Tel.: [phone] - Fax.: [phone]

email: [e-mail]

REFLECTA S.A.

34-93-339-1154

C/Europa 8, 08028 Barcelona

Spain

PENTAX Corporation 2-36-9, Maeno-cho, Itabashi-ku, Tokyo 174-8639, JAPAN (http://www.pentax.co.jp/)

Il simbolo CE è un simbolo conforme alle direttive della Comunità Europea.
