製品タイプ	カメラ用グリップ
ブランド	PENTAX
モデル	D-BG1
互換性	ペンタックス *istD カメラ
寸法	131 mm (長さ) x 42 mm (高さ) x 73 mm (奥行き)
重量	180 g
電源	CR-V3 電池2本またはAA電池4本（リチウム、ニッケル水素、アルカリ）
主な機能	シャッターレリーズ、AEロック、Tv/Avダイヤル、メインスイッチ、固定ホイール、アクセサリーリング
安全上の注意	電池の分解、短絡、充電はしないでください。発熱や煙が出た場合は直ちに取り外してください。極性を守ってください。
メンテナンスとクリーニング	乾いた布で拭き、乾燥した場所に保管してください。長期間使用しない場合は電池を取り外してください。
部品と修理可能性	接点ピンキャップ、バッテリーホルダー、バッテリーボックスカバー。修理は認定技術者による。
撮影枚数 (CR-V3、20°C時)	約800（フラッシュなし）、750（フラッシュ50%）、650（フラッシュ100%）
使用温度	0°C～40°Cで動作（低温時は性能が低下します）
適合	CEマーキング

よくある質問 - D-BG1 PENTAX

D-BG1 グリップで使用できる電池の種類は何ですか？

CR-V3 電池2本またはAA 電池4本（リチウム、ニッケル水素、アルカリ）を使用できます。アルカリ電池は緊急時以外は推奨しません。

D-BG1 グリップに電池をどのように取り付けますか？

レバーを下に引いてコンパートメントカバーを開け、バッテリーホルダーを取り出し、極性（+/-）に従って電池を挿入し、ホルダーを戻してカバーを閉じます。

D-BG1 グリップをカメラにどのように取り付けますか？

カメラとグリップの電源がオフであることを確認します。カメラのコネクターカバーを開け、接点ピンキャップを取り外し、ピンと固定ネジを合わせ、固定ホイールを回してロックします。

グリップを使用して縦位置で写真を撮るにはどうすればよいですか？

グリップのシャッターレリーズ、AEロックボタン、TvおよびAvダイヤルを使用して絞りとシャッタースピードを調整します。グリップの電源を入れることを忘れないでください。

Tv または Av ダイヤルが動作しない場合はどうすればよいですか？

カメラのダイヤルが反応しない場合は、グリップのダイヤルを少し回してください。グリップのダイヤルの場合は、カメラのダイヤルを試してください。グリップの電源が入っていることを確認してください。

電池に関してどのような安全上の注意を守る必要がありますか？

電池を分解、短絡、充電しないでください。正しい極性で挿入してください。発熱や発煙がある場合は、やけどをしないように直ちに取り外してください。

異なる種類の電池で何枚の写真を撮影できますか？

CR-V3 電池（20°C）の場合：フラッシュなしで約800枚、フラッシュ50%で約750枚、フラッシュ100%で約650枚です。性能は温度と電池の種類によって異なります（取扱説明書の表を参照してください）。

ニッケル水素充電池を使用できますか？

はい、ニッケル水素（Ni-MH）AA 電池は互換性があります。20°Cでフラッシュなしで約400枚の撮影が可能です。ニッケル水素電池は電圧が低いことに注意してください。

D-BG1 グリップをどのように掃除しますか？

柔らかく乾いた布で拭いてください。溶剤は避けてください。乾燥した場所に保管してください。長期間使用しない場合は電池を取り外してください。

グリップから過熱や煙が出た場合はどうすればよいですか？

すぐにカメラとグリップの電源を切ってください。やけどをしないように注意して電池を取り外してください。不良電池は再使用せず、認定サービスセンターに連絡してください。

使用説明書 D-BG1 PENTAX

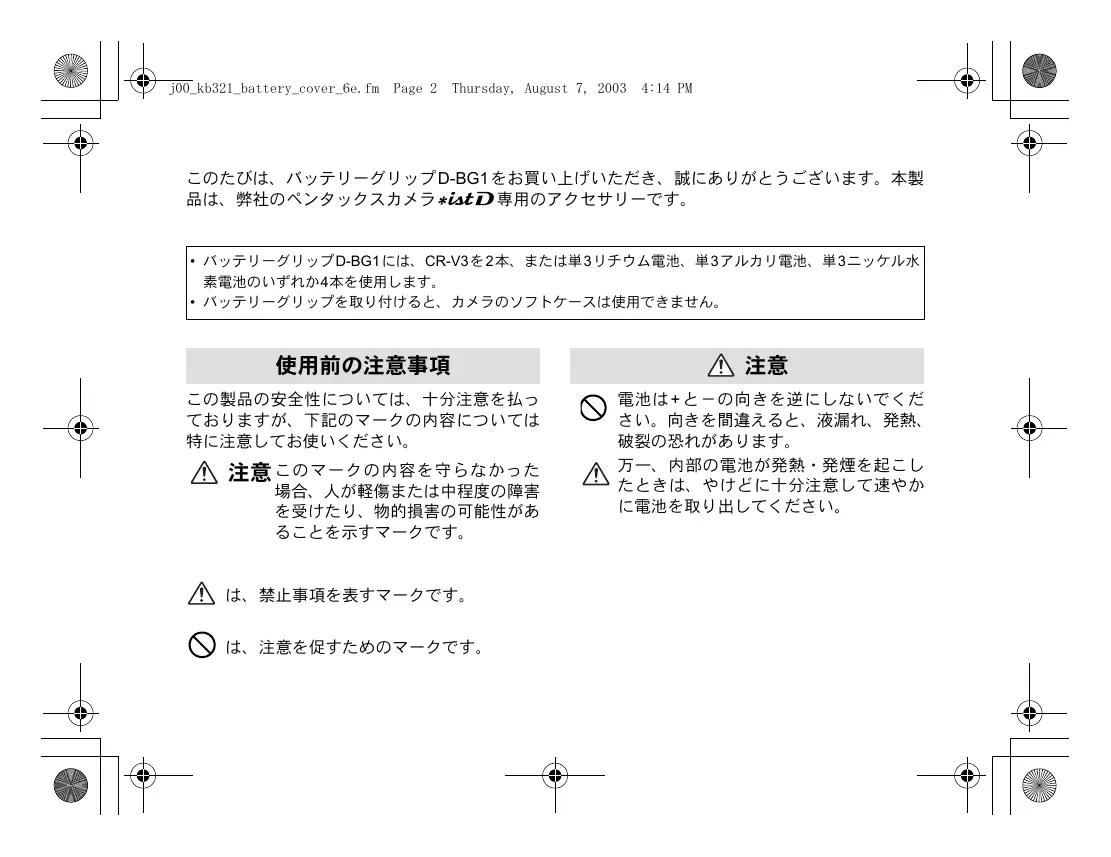

このたびは、バッテリーグリップD-BG1をお買い上げいただき、誠にありがとうございます。本製品は、弊社のペンタックスカメラ*istD専用のアクセサリーです。

• バッテリーグリップD-BG1には、CR-V3を2本、または単3リチウム電池、単3アルカリ電池、単3ニッケル水素電池のいずれか4本を使用します。
• バッテリーグリップを取り付けると、カメラのソフトケースは使用できません。

使用前の注意事項

この製品の安全性については、十分注意を払っておりますが、下記のマークの内容については特に注意してお使いください。

注意

このマークの内容を守らなかった場合、人が軽傷または中程度の障害を受けたり、物的損害の可能性があることを示すマークです。

⚠️ は、禁止事項を表すマークです。

○は、注意を促すためのマークです。

注意

電池は+と-の向きを逆にしないでください。向きを間違えると、液漏れ、発熱、破裂の恐れがあります。

万一、内部の電池が発熱・発煙を起こしたときは、やけどに十分注意して速やかに電池を取り出してください。

電池はCR-V3を2本、または単3リチウム電池、単3アルカリ電池、単3ニッケル水素電池のいずれか4本を使用します。

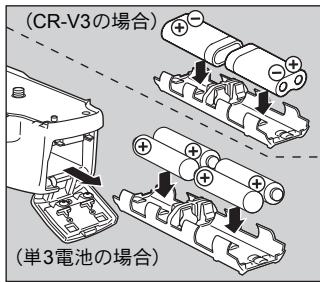

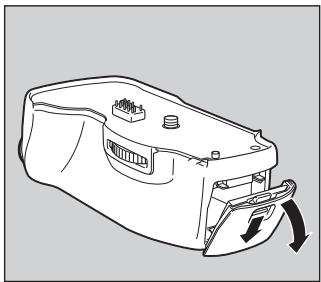

1 電池ぶた開放レバーを押し下げ、図のように電池ぶたを開けます。

2 バッテリーグリップから電池ホルダーを引き出し、電池マークに合わせて、電池を正しく入れます。

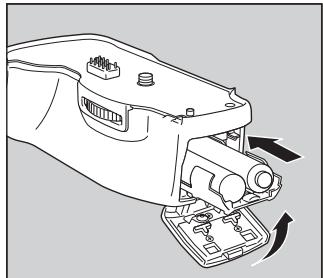

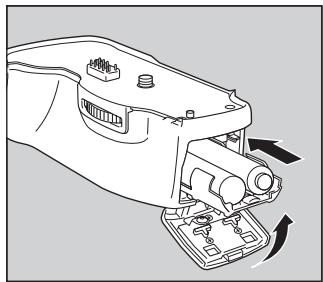

3 電池ホルダーをバッテリーグリップに収納し、図のように電池ぶたを閉めます。

メモ

• 単3リチウム電池、単3アルカリ電池、CR-V3は充電式ではありません。
• 新品電池を入れたときの撮影可能枚数と再生時間は、6ページの表をご覧ください。
• 電池を交換するときは、すべての電池を交換してください。その際、新しい電池と古い電池を混ぜてセットしないでください。また、交換する電池には、同一メーカーの同一種類の電池を使用してください。

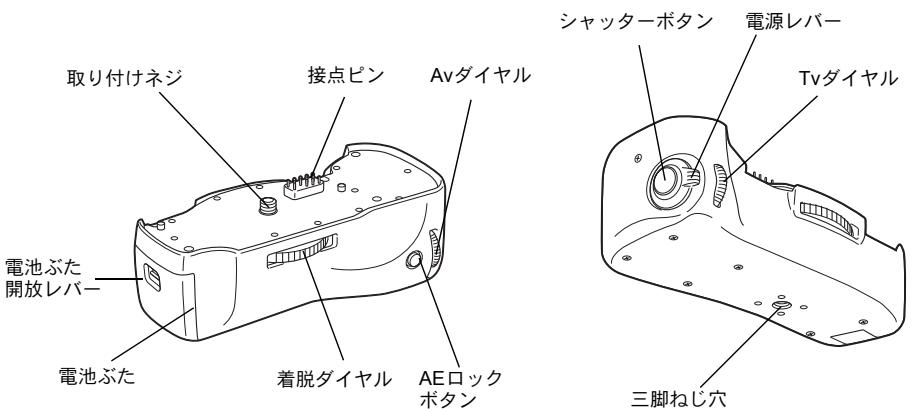

1 カメラのバッテリーグリップ接続端子カバーを開け、バッテリーグリップの接点ピンのキャップを外します。

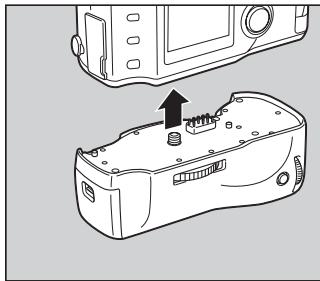

2 カメラのバッテリーグリップ接続端子と三脚ねじ穴に、バッテリーグリップの接点ピンと取り付けねじを合わせます。

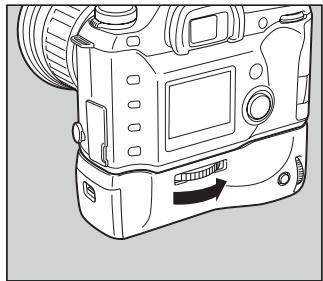

3 着脱ダイヤルを図の方向に回して固定します。

注意

• グリップの取り付けは、必ずカメラとグリップの電源を切った状態で行ってください。
• ご使用にならないときは、接点ピンにキャップを取り付けておいてください。キャップを外しているときは、不用意に接点ピンを触らないようにご注意ください。

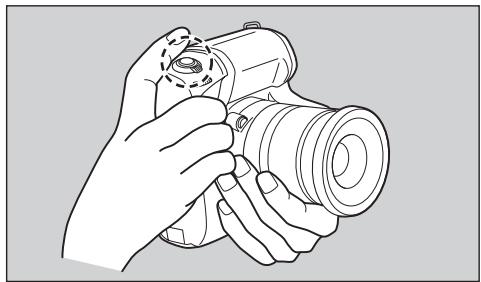

カメラを縦位置に構えて撮影する

バッテリーグリップのシャッターボタンやAEロックボタン、TvダイヤルやAvダイヤルは、カメラを縦位置に構えたときにご利用ください。

シャッターボタンはカメラを縦位置に構えたときに利用します。

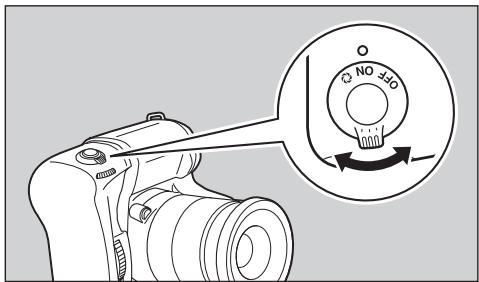

バッテリーグリップの各ボタンやダイヤルを操作するには、バッテリーグリップの電源をONにしてください。ただし、バッテリーグリップの電源をOFFにした状態でも、カメラ側の操作はできます。

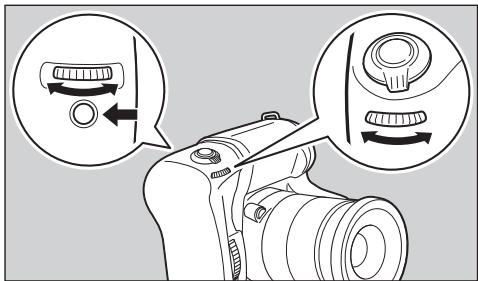

AEロックボタンを押すと、カメラと同様AEロックが可能です。また、AvダイヤルやTvダイヤルを使って、絞り値やシャッター速度の設定、メニュー操作を行うことも可能です。

詳しくはカメラに付属の使用説明書をご覧ください。

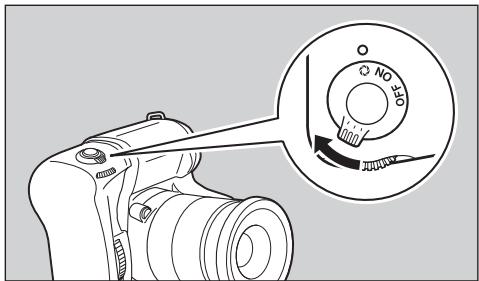

被写界深度を確認するには、電源レバーを心に合わせます。

メモ

- カメラあるいはグリップのTvダイヤルやAvダイヤルがクリックの中間位置で止まっていると、Tv、Avダイヤルの操作ができなくなることがあります。カメラ側のダイヤルが操作できないときはグリップのダイヤルを、逆にグリップ側のダイヤルが操作できないときはカメラ側のダイヤルを少し回転させてみてください。

主な仕様

• 使用カメラ....*istD
• 使用電池 .... CR-V3を2本、または単3リチウム電池、単3ニッケル水素電池、単3アルカリ電池のいずれか4本
• 大きさ....131 mm (幅) × 42 mm (高さ) × 73 mm (厚さ)
  • 質量……約180g

仕様および外観の一部を予告なく変更することがあります。

撮影可能枚数と再生時間（新品電池使用時）

電池(使用温度)		一般撮影	ストロボ撮影		再生時間
			使用率50%	使用率100%
CR-V3	(20°C)	約800枚	約750枚	約650枚	約450分
	(0°C)	約550枚	約500枚	約450枚	約350分
単3リチウム	(20°C)	約750枚	約650枚	約600枚	約350分
	(0°C)	約650枚	約600枚	約500枚	約300分
ニッケル水素	(20°C)	約400枚	約350枚	約300枚	約250分
	(0°C)	約350枚	約300枚	約250枚	約200分
単3アルカリ	(20°C)	約100枚	約90枚	約70枚	約100分
	(0°C)	不適	不適	不適	約40分

- この数値は、当社の測定条件によるものです。露出モード、撮影状況により異なります。

- 使用環境温度が下がると、電池の性能が低下しますので、寒冷地で使用する場合は、予備の電池を用意して、衣服の中で保温するなどしてご使用ください。なお、一旦低下した電池の性能は、常温の環境で元に戻ります。

- 単3アルカリ電池は特性上、カメラの性能を十分に発揮させられない場合がありますので、緊急用として以外は、使用をお勧めしません。

- カメラとバッテリーグリップの両方に電池が入っているときは、常に電圧の高い方から電源が供給されますので、電池をより長持ちさせることが出来ます。ただし、ニッケル水素電池は、他の種類の電池より電圧が低いため、ニッケル水素電池以外の方が先に消耗しますのでご注意ください。

- 電池は、カメラとバッテリーグリップのどちらか一方に入れれば使用できます。

- 海外旅行、寒冷地での撮影や写真をたくさん撮るときは、予備電池をご用意ください。

- 用途に応じた電池の選び方は、カメラの説明書の22ページをご覧ください。

メモ

電池：兩枚 CR-V3 鋰電池或四枚 AA 電池（鋰，鎳氫，鹼性）

尺寸：131 mm（寬）×42 mm（高）×73 mm（深）

重量：180g

規格與外觀尺寸如有更改，恕不另行通知。

可拍攝張數與重播時間（使用全新電池）
