类型	3路低音反射式扬声器系统，磁屏蔽型
驱动单元	16 cm锥盆低音单元×2，13 cm锥盆中音单元，2.5 cm硬球顶高音单元
阻抗	6 Ω
频率响应	45 Hz – 35 kHz (-10 dB)，最高100 kHz (-30 dB)
额定输入功率	50 W
最大输入功率	200 W
灵敏度	91 dB / 2.83 V / m
分频频率	800 Hz，3 kHz
尺寸（箱体）	220 x 1157 x 335 mm（宽 x 高 x 深）
尺寸（含脚架）	310 x 1170 x 371 mm（宽 x 高 x 深）
重量	25.5 kg
随附配件	扬声器线缆（4米）×1，脚架（右×2，左×2），防滑垫（4片），螺丝（M4，25mm）×8，垫圈×8
结构	磁屏蔽设计，可靠近电视使用
安全注意事项	使用脚架防止倾倒；避免在顶部放置玻璃、蜡烛或水容器；请勿将物体插入后部端口
摆放位置	放置在坚固平坦的表面上；稍微朝向听众以增强立体声效果；避免阳光直射和潮湿环境
连接	螺丝型接线端子；使用随附线缆连接，确保极性正确（+、-）；不要让裸线接触
前网罩	可拆卸；直接向外拉即可取下，对齐卡扣重新安装
维护	用干布清洁；请勿使用化学溶剂
保修	欧洲经济区和瑞士自购买之日起2年；涵盖材料或工艺缺陷；适用条款
废弃处理	请勿与生活垃圾一同丢弃；遵循当地关于废弃电子电气设备的规定

常见问题 - NS-9900 YAMAHA

雅马哈NS-9900的标称阻抗是多少？

标称阻抗为6 Ω。

如何连接扬声器线缆？

确保放大器处于关闭状态。将放大器的+端子连接到扬声器的+端子，–端子同样连接。使用随附的扬声器线缆，将裸线拧紧后插入端子孔中，然后拧紧旋钮。

是否需要使用脚架？

是的，务必使用随附的脚架以增加稳定性并防止扬声器倾倒。使用提供的螺丝和垫圈牢固安装。

可以将扬声器放在电视附近吗？

可以，NS-9900采用磁屏蔽设计。但是，如果出现图像颜色失真或嗡嗡声，请将扬声器远离电视。

最大输入功率是多少？

最大输入功率为200 W。请勿超过此值以免损坏。如果听到失真，请降低放大器音量。

如何清洁扬声器？

使用干净的干布。对于顽固污渍，将软布用水浸湿、拧干后擦拭。请勿使用酒精或稀释剂等化学溶剂。

扬声器顶部不应放置什么？

请勿在扬声器上放置玻璃、瓷器、点燃的蜡烛或盛水的容器。它们可能因振动而掉落，造成人身伤害或损坏。

如何拆下前网罩？

握住网罩两侧，慢慢直接向外拉，使其脱离扬声器。重新安装时，将网罩上的六个孔与扬声器上的六个卡扣对齐，轻轻推入。

保修期和范围是什么？

产品自原始购买之日起享受2年保修，涵盖材料或工艺缺陷。保修仅适用于从欧洲经济区或瑞士的授权经销商处购买的情况，并需提供购买凭证。

这款扬声器可以使用香蕉插头吗？

可以，香蕉插头可以使用（适用于中国型号）。拧松端子旋钮，取下盖子，拧紧旋钮，然后将香蕉插头插入端子。

用户手册 NS-9900 YAMAHA

• 要确保最佳功能，请仔细阅读本说明书。并将它存放在安全之处以备将来查阅。
• 将音箱安装在凉爽，干燥，清洁的地方，并远离窗边，热源，过分震动源，肮脏，潮湿和阴冷的地方。以及远离嗡声声源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
• 为了避免外壳翘曲或退色，不要将音箱置于直射日光之下或过于潮湿的环境。
• 在本机之上，请不要堆放以下物品：玻璃、陶瓷等

- 如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。

燃烧的蜡烛等

- 如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。

盛水的容器

- 如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。

- 不要将音箱放置在异物比如水滴也许会落下的地方。否则可能导致火灾，破坏装置和 / 或使人体受到伤害。

• 不要把音箱放置在有可能被撞翻或被其他落体击中的地方。安定的放置场所是好音质的必需条件。
• 将音箱放置於同一架子或台子之上，以便唱片转盘效果的反馈。
• 不要将手臂或其他异物放置在音箱后方的出声口，因为这样会造成人身伤害和 / 或损害音箱。
• 当移动木装置时，不可手抓风门，否则可能使人体受到伤害和 / 或破坏装置。
• 一旦出现声音失真，应立即降低放大器的音量。不可使放大器进入“限幅”范围。否则，音箱系统就会损坏。
• 当所使用的放大器的额定功率大於音箱系统的标称输出功率时，必需保证放大器的输出功率不大於音箱系统的最大输出功率。
• 请不要尝试使用化学溶剂清洁音箱，这样也许会损坏表面涂层。请使用清洁的干布擦拭本机。
• 不要试图改装或修理音箱。如果需要服务，请与 Yamaha 的服务人员联系。任何时候都不要打开壳体。
• 因为本机很重，所以在移动本机时，需要两个人来搬动以保证安全。
• 安全的放置和安装是用户自己应负的责任。对于 Yamaha 音箱的不妥当放置和安装所引起的事故不负任何责任。

放置音箱时的注意事项

在制造音箱时，音箱重量的大半位于它的上部，因此如果不小心它就很容易翻倒，所以要确保它的稳定性。如果翻倒，则首先会损坏音箱自身，也可能造成人员的伤害（甚至死亡）和/或其他财产

- 请将音箱放置在坚固的，水平的，光滑的和低的位置（相对于地板）。

- 在移动音箱时不要在其侧面施加压力，也不能将其他物品斜靠音箱侧面放置。

损審要坐在音箱的顶部，也不要在其顶部放置其他物品。

地震以及其他现象或活动造成的震动和摇晃会导致音箱脱落。为了安全的缘故，建议使用市面出售的某些产品（金属紧固件或链条等）以加强音箱的稳定性。

请使用附带的支架来加强音箱的稳定性：

无论在哪种场合下使用音箱，都一定要使用支架。请附上附带的支架来确保音箱不至于跌倒。需要注意的是，即使音箱固定在支架上，这并不保证音箱不会跌倒。

- 将音箱放置在坚固，防震的表面，或者固定在镶嵌在墙壁里的支架上。

该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。

当安装音箱的时候，一定要使用支架来加强音箱的稳定性。

注

• 附带的支架有两种类型。两个支架用于右侧，其余的用于左侧。请参照下图，把每个支架安装到音箱底部的正确的位置。
• 当在支架上安装音箱时，需要另外一个人帮助。
• 在支架上安装音箱时，一定先要将音箱前方朝上放下。我们建议使用一个毯子或者毛毡垫（厚度在 3 cm 以上）使音箱高于地面。

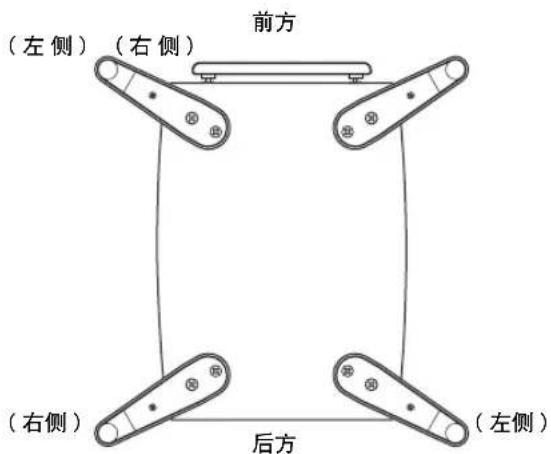

音箱底部视图

使用音箱的底部的 8 个固定孔。

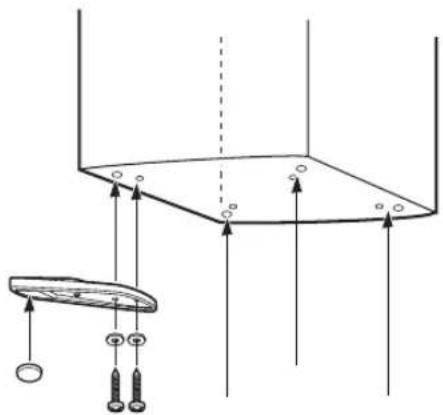

如何安装

①把螺钉穿过一个垫圈，然后穿过支架外的内侧孔，把螺钉拧在音箱的外侧孔上。在这个地方不要拧的太紧。

②把螺钉穿过一个垫圈，然后穿过支架的内侧孔，把螺钉拧在音箱的另一个孔上。
③然后拧紧两个孔上的螺钉。
④在支架的底部垫上一个垫子。
⑤音箱其他几个支架也以同样的方式安装，并确保 4 个支架都安装牢固。

注意不要用力碰撞音箱的侧面，否则音箱会跌倒并造成本身的损坏或者人员伤害。

安放音箱

将音箱放在地板上。

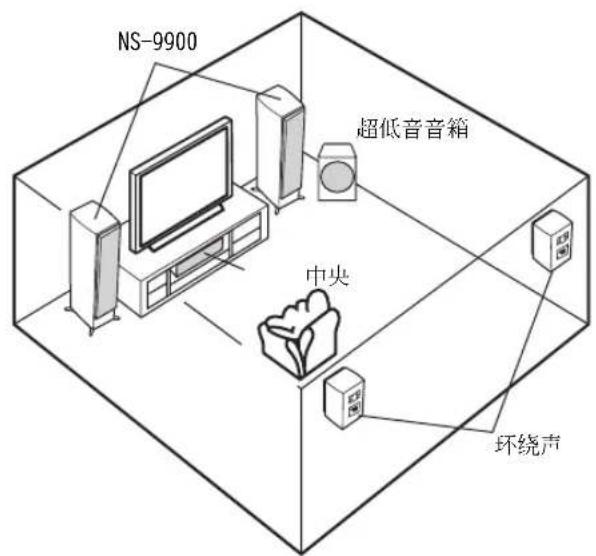

■ 使用 2 通道立体音箱

如果将音箱朝向听音者稍微倾斜，则会得到更好的音响效果。

将音箱置於电视机的两侧。音箱的位置非常重要，因为它制约整个多通道音箱系统的音响质量。根据您的听音位置安放音箱，具体细节可以参考您的放大器的用户使用说明书。

音箱布局图

虽然本机采用磁屏蔽设计，但若摆放位置与电视机过于接近，则仍可能影响电视的画面色彩。在此情况下，把本机搬离电视机。

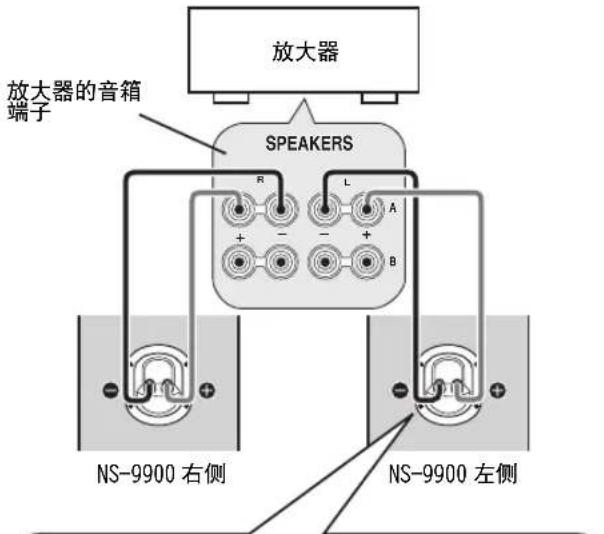

与放大器相连接

■ 连接

在连接之前，请首先关闭放大器电源。

• 使用音箱附带的缆线，将音箱背部的螺旋式端子连接到该放大器上。
• 音箱侧的及放大器侧的正极端子（+），必需用缆线的同一侧的一根线连接。另一对负极端子（-）要用缆线的另一侧的一根线连接。
• 将一只音箱连接到放大器的左侧(L)端子；将另一只音箱连接到放大器的右侧（R）端子。请注意不要将极性（+，-）接错。如果一只音箱的极性接错，则声音听起来就不自然，并且缺乏低音。

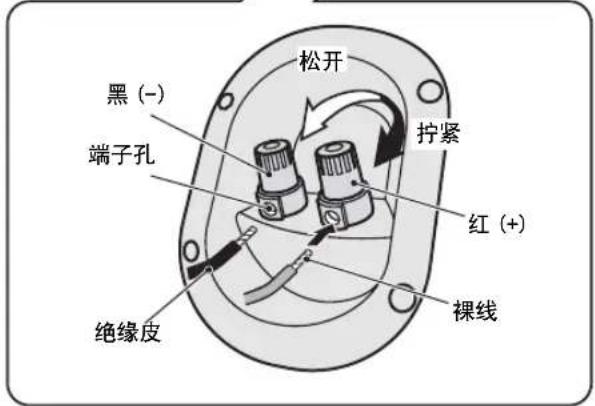

如何连接

①松开旋柄。
②拧紧缆线的裸露部分的金属线。

③将裸线插入孔中。
④轻拉端子附近的导线。

轻拉端子中的缆线以测试连接是否稳固。

注意

• 不要让裸露的音箱缆线相互接触，那样可能损害音箱和 / 或放大器。
• 不要将绝缘皮插入孔内。也许不发出声响。

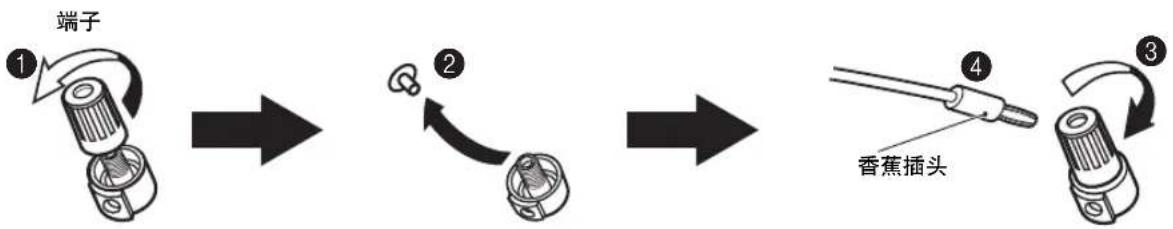

当使用香蕉插头时（仅限于中国型号）

①旋开端子旋钮。
②将盖帽朝向您的方向拔出。

③拧紧端子旋钮。
④将香蕉插头完全插入到端子里。

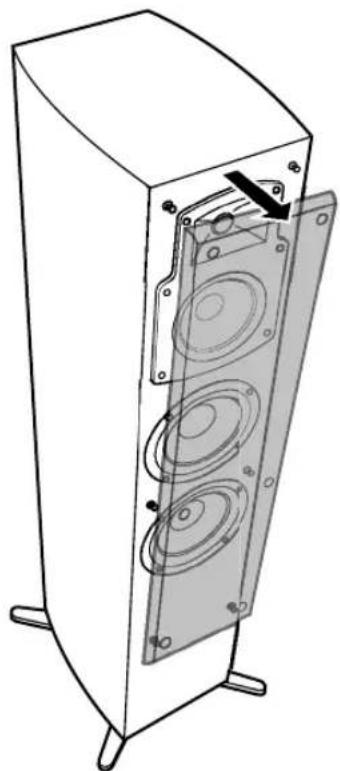

取掉前盖

前盖通过 6 个固定点固定在壳体上，如果需要可以取下。要去掉盖子，抓住其两侧，从音箱上慢慢拉出。要重新安装，将音箱上的 6 个销子对准盖子上的 6 个孔，然后将盖子轻轻推向音箱即可。

当前盖去除後，请不要用手触摸音箱或用工具对其施加额外的作用力。

规格

类型 ……3 路低音反射音箱系统磁屏蔽型

驱动器 ....16 cm 圆锥体低音喇叭 x 2 13 cm 圆锥体中程 2.5 cm 硬质圆顶型高音喇叭

阻抗 6Ω

频率响应 45 Hz 到 35 kHz (10 dB) 到 100 kHz (-30 dB)

额定输入功率 50 W

最大输入功率 200 W

灵敏度 91 dB/2.83 V/m

转折频率 800 Hz, 3 kHz

外形尺寸（宽×高×长）

声器机壳 220 x 1157 x 335 mm 包括支架 310 x 1170 x 371 mm

重量 25.5 kg

- 由于产品改进而发生的规格改变恕不另行通知。

- 请注意输入功率不可超过上述规格。

音箱的保养

当您擦拭本机时，请不要使用化学溶剂（例如酒精或稀释剂等）；否则也许会损坏表面涂层。请使用清洁的干布擦拭本机。对於较脏的污垢，将软布蘸上水并绞干来擦拭，然後用布清洁本机。
