产品类型	家庭影院5.1/6.1声道扬声器系统(NS-P276)
扬声器配置	2个前置, 1个中置, 2个环绕, 1个后环绕(NS-P276), 1个低音炮
前置/环绕扬声器类型	全频声悬浮式, 磁屏蔽
中置扬声器类型	全频声悬浮式, 磁屏蔽
低音炮类型	雅马哈高级有源伺服技术, 有源低音炮
前置/环绕驱动单元	8厘米(3-5/32英寸)低音单元 + 1.9厘米(3/4英寸)平衡球顶高音单元
中置驱动单元	5厘米(2英寸)全频锥形扬声器 x 2
低音炮驱动单元	16厘米(6-5/16英寸)锥形低音单元
额定输入功率(前置/中置/环绕)	30瓦
最大输入功率(前置/环绕)	80瓦
最大输入功率(中置)	100瓦
阻抗	6欧姆
低音炮输出功率	50瓦(100赫兹, 5欧姆, 10%总谐波失真)
低音炮动态功率	100瓦
低音炮频率响应	30赫兹 - 200赫兹
低音炮输入灵敏度	100毫伏
电源	AC 120伏(美国/加拿大)或110-120/220-240伏可调
磁屏蔽	是
雅马哈高级有源伺服技术	是(低音炮)
清洁	使用干净干布；不要使用化学溶剂
注意事项	不要暴露于水、热源或在其上放置燃烧物体

常见问题 - NS-P276 YAMAHA

如何将扬声器连接到放大器？

使用提供的扬声器线缆将前置、中置、环绕和后环绕扬声器连接到放大器相应的接线端子。使用带有白色断线的一侧连接（+）端子。将低音炮连接到放大器的线路输出（SUBWOOFER）端子。确保所有连接牢固且极性匹配（+对+，-对-）。

前置扬声器应该如何正确放置？

将前置扬声器放置在电视的左右两侧，大约与电视相同的高度，面朝正前方。避免放置得太靠近电视，尽管它们具有磁屏蔽，仍可能引起色彩失真。

如何将扬声器安装到墙上？

将螺丝（直径3.5至4毫米）固定到坚固的墙壁支架上。然后将每个扬声器后板上的安装孔挂到螺丝上。确保螺丝牢固固定。

如何调整低音炮音量？

将低音炮的音量控制旋钮设置为最小（0）。播放含有低频声音的音源，逐渐增大音量控制旋钮，直到低音与前置扬声器良好融合。通常，你应该听到比单独前置扬声器稍多的低音。

如果扬声器没有声音怎么办？

检查所有扬声器线缆是否连接牢固，极性是否正确（+对+，-对-）。确保放大器已开机且选择了正确的输入。对于低音炮，确认电源开关已打开，音量控制旋钮未设置为最小。

我可以将中置扬声器放在电视顶部吗？

可以，如果电视顶部平坦且足够大以支撑扬声器。使用提供的紧固件固定扬声器以防止掉落。不要将扬声器放置在顶部表面小于扬声器底部的电视上。

什么是雅马哈高级有源伺服技术？

这是一种利用亥姆霍兹共振器和负阻抗驱动技术，从紧凑型低音炮中产生强劲、低失真低音的技术。低音炮的端口充当“空气低音单元”，放大器动态调整阻抗以实现稳定性能。

如何设置电压选择器？

在插入低音炮之前，将后面板上的电压选择开关设置到符合当地市电电压（110-120伏或220-240伏）。使用平头螺丝刀进行调整。如果不确定，请咨询经销商。

使用扬声器时应注意哪些事项？

避免将扬声器暴露于雨水、湿气、直射阳光或热源。不要在扬声器上放置燃烧的物体或液体容器。保持扬声器线缆短且不缠绕。如果听到失真，立即降低放大器音量。

如何清洁扬声器？

使用干净干布擦拭扬声器箱体。不要使用化学溶剂、酒精或研磨性清洁剂，因为它们可能损坏表面。避免水分接触到驱动单元。

用户手册 NS-P276 YAMAHA

1. 为了得到最好的操作，请仔细阅读本使用说明书。请妥善保存本说明书，以备以后查阅。

2 本机安装在乾燥清之要远离窗户、热源，产生强烈振动、有灰尘及阴冷潮湿之处。不要靠近其他产生蜂鸣的电器产品（如变压器、电动机等）。为了避免火灾和电击，不要将机器置于水中或雨以及其他任何液体之中。

1. 为了避免外光短曲或退色，不要将扬声器置于直射目光之下或过于潮湿的环境。

2. 扬声器安装应该选择没有异物掉入以及 / 或者没有液体滴落或飞溅的地方。

5 在木机之上，请不要堆放以下物品：

- 其他装置，因为使得本机表面退色甚至损害本机。 - 燃烧物（比如蜡烛等），因为燃烧物会造成本机损害甚至造成人身伤害。

- 装有液体的容器，因为液体飞溅会造成用户触电或者损坏扬声器。

不要把扬声器放置在有可能被撞乱或被其他落体击中的地方。安定的放置场所是好音质的必须条件。

扬声器与电唱机放置在同一台架时可能产生反馈。

1. 安全的放置和安装是用户自己应负的责任。YANAHIA 对于扬声器的不妥当放置和安装所引起的事故不负任何责任。

9 如果您察觉到失真，请降低放大器的音量，不要将放大器调节到极限位置。要不然，扬声器就会损坏。

1. 如果使用的放大器的额定输出功率高于扬声器的名义输入功率，就必须注意，不要使得输入超过扬声器的最大输入。

11 不要使用化学溶剂清洗扬声器，以免损坏其表面涂层，请使用清洁的干布匹。

1. 不要试图改装或修理扬声器。如果需要服务，请与YAGARA的服务人员联系，任何时候都不要打开壳体。

13 在通常的操作中，如果出现操作错误，在断定扬声器

4 如果使用增湿器，在本装置的周围保留足够的空间，不要湿度过人，以免造成本装置内部结露。内部结露可以导致火灾，对机器产生损坏和 / 或者触电。

1. 不要使用报纸、桌布或窗帘等物堵塞本机背部，因为这样会妨碍机器的通风散热。如果机器内部温度升高，就会导致火灾、本机的损坏甚至人身伤害。

- 在所有的连接完成之前，不要将本装置接入电源。

7 使用的电压要符合首都面板上所标明的数值。使用的电压高于本机的规定电压是很危险的，会导致火灾，本机的损坏和/或者人身伤害。对于使用的电压高于本机的规定电压所造成的损害，YAPILA将不负任何责任。

1. 本机产生的超低音可能会导致电唱机发生音频反馈。在这种情况下，将本机远离电唱机放置。

9 如果某种声音以高音量连续输出，也许会损坏本机。例如，试验碟片中发出的 20Hz 50Hz 的正弦波或电子装置中发出的低音等连续输出，或者电唱机的哑针接触碟片表面，请降低音量以保护本机不受损坏。

10 如果您听到从本机发出的扭曲的噪音（例如，不自然、中断、敲击或捶打声），请降低音量，极响亮的电影配乐低频、超低音，或类似的高音量流行音乐在通过扬声器时，可能损坏本机。

11 超低音引起的震动可能使得电视机的影像扭曲。在这种情况下，将本机远离电视机。

1. 从墙上的电源插座中按下电源插头时，请一定握住插头，不可拉拽电源线。

13 如果长时间不使用本机（比如假期等），请从电源插座上拔掉电源线。

14 将本机靠近电源插座安装以便电源的接插。

只要本机连接在墙壁上的交流电源插座上，即使您通过 POWER 按钮关闭本机，本机并没有从交流电源上断开。

• VOLTAGE SELECTOR （电压选择器）

(中国、韩国、亚洲和通用型号)

电压选择器位於本装置的後面板，把本装置插入交流主电源前，必须把电压设定於适合当地的主电压。

电压为 110-120V/220-240 V AC、50/60 Hz。

目录

注意事项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

包装内容 2

扬声器设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

前置扬声器和环绕扬声器（NX E270）的定位 3

中置扬声器（NX-C270）的定位 4

重低音扬声器（SW-P270）的定位 4

安装前置和环绕扬声器 5

连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

基本连接示例 6

扬声器连线的连接 7

将视听设备和重低音扬声器连接到 AC 电源 ..... 7

使用超低音扬声器（SW-P270）.8

预调节超低音扬声器音量 8

Advanced YAMAHA Active Servo Technology

(在 SW-P270 系统中) 9

故障排除....10

介绍

感谢您选购 Yamaha NS-P270 或 NS-P276 家庭影院 5.1/6.1 信道扬声器系统。各系统由以下各个扬声器组成：

- NX-E270

NX-E270 为全声场气垫式扬声器。各系统扬声器包括两个（2）前置和两个（2）环绕扬声器。此外，作为后置环绕扬声器，XS-P276 系统包括一个附加的 NX-E270。

- NX-C270

NX C270 为全声场气垫式中置扬声器。

· SW-P270

Sw-P270 是带有内置功率放大器的超低音扬声器。它使用高级的 Yamaha 主动伺服技术，重现高品质的超低音声场音效，为您的家庭影院增添真实丰富的空间感。（关于高级的 Yamaha 主动伺服技术的详细信息请参见第 9 页。）

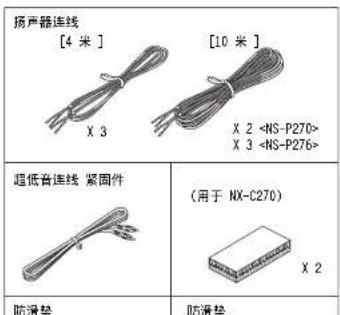

包装内容

请确认包装盒内有以下物品：

扬声器设置

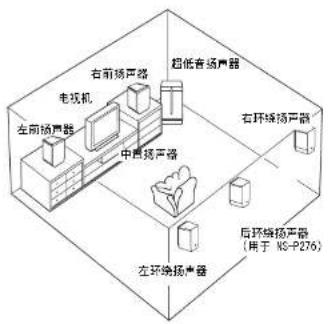

在连接扬声器前，请将各个扬声器放置在各自的地方。因为会影响到系统的整体声效质量，所以扬声器的定位非常重要。将扬声器放置在从聆听位置可以聆听到最佳效果的地方。请参考下面的图示。

超低音扬声器的定位不像其他扬声器定位那样严格，因为低音声调没有那麼直接。更多详细信息请参考第4页上的「超低音扬声器（SW-P270）的定位」。

注意：这些扬声器都是磁性屏蔽的。但是，如果您将他们放置在距离电视过近的地方，将会造成电视图像的脱色。发生此类情况时，请将扬声器放置在远离电视的地方。

前置扬声器和环绕扬声器（NX-E270）的定位

前置扬声器：将两个前置扬声器放置在电视机的左右两侧，高度大约与电视机的高度持平，正面向前。

环绕扬声器：将左右环绕扬声器放置在聆听位置的后面，朝向稍微向内，距离地面大约1.8米。

后环绕扬声器（仅限于 NS-P276 系统）：将后环绕扬声器定位在聆听位置的后面，位于两个环绕扬声器的正中间，距离地面大约 1.8 米。

您可以将前置，环绕和后环绕扬声器放置在桌子上或其他支架上，或者将扬声器安装在墙上或扬声器支架上。（更多详细信息，请参见第5页上的「安装前置和环绕扬声器」。）

防滑垫：将扬声器放置在平面上时，可以将防滑垫粘贴在扬声器底部的角上，如上图所示。防滑垫可以防止扬声器移动

中置扬声器（NX-C270）的定位

将中置扬声器放置在前置扬声器的正中间，正面向前。您可以将中置扬声器放置在电视机的顶部（如果电视机顶部是平面），电视机下面的地板上，或放置在家庭影院的中间位置。要确认将扬声器放置在一个稳定的位置上。

将扬声器放置在电视小台架的顶部等时，为防止扬声器跌落，将随机提供的紧固件粘贴在扬声器的底部和电视机的顶部，如下图所示。

注意：

严禁将中置扬声器放置在顶端平面小于扬声器底部的电视机上。否则会造成扬声器跌落，造成伤害。
- 严禁将中置扬声器放置在顶端为倾斜平面的电视机上。
- 揭掉封条后，严禁接触紧固件的粘性表面，这样会削弱紧固件的粘贴牢度。
彻底擦拭清洁要粘贴紧固件的表面。如果表面不干净，有油污或潮湿，就会削弱粘贴的牢度，从

超低音扬声器（SW-P270）的定位

请摆放在右边或左边前扬声器的外侧（如图 A）。如图 B 所示的摆放方式也是可以的。但是，如果超低音扬声器直接面对墙壁放置，发出的声音及墙壁反射的声音会相互抵消，因而会消除低音音效。为了防止出现这种情况，应按图 A 所示角度放置，使超低音扬声器斜对墙壁放置。

防滑垫：将随机提供的防滑垫安装在超低音扬声器的底部的四个角上，防止由于震动或小的冲击造成的超低音扬声器的滑动。

安装前置和环绕扬声器

您可以将前置和环绕扬声器（以及VS-P276系统中的后环绕扬声器）安装在支架上，放置在地板上或将其安装在墙壁上或扬声器支架上。

将扬声器安装在墙壁上：

1. 如下图所示，将螺丝安装在坚硬的墙壁或墙壁支架上。（使用商业直径为 3.5 到 4 毫米的自钻自攻螺钉。）

在市售的扬声器支架上安装扬声器：

您可以在扬声器支架上安装前方，环绕声和环绕声后扬声器。当您在市售的扬声器支架上安装扬声器时，您必须用螺钉将托架固定到扬声器底部。

1. 将扬声器后面板上的孔挂在突出的螺丝上。

注意：

连接

注意：只有在完成其他所有连接后，才能将超低音扬声器和其他音频 / 视频设备的电源线插入 AC 插座中。

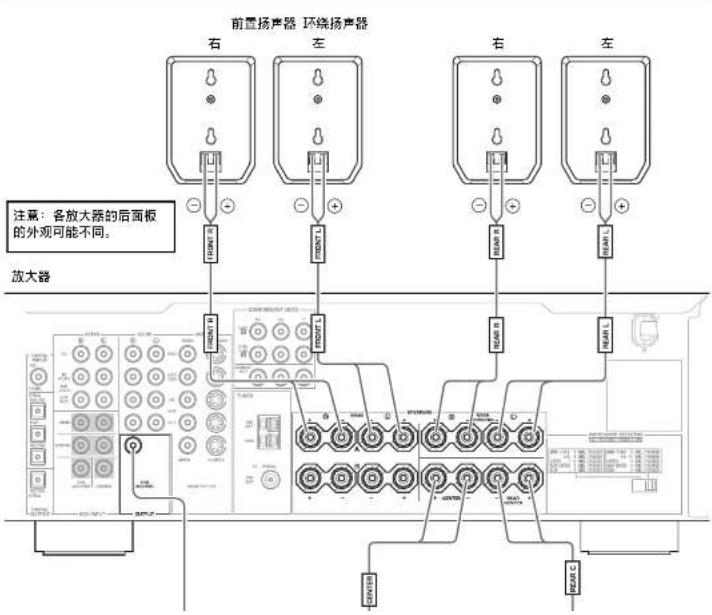

基本连接示例

扬声器连线的连接

将扬声器的连线保留得尽可能短。严禁缠绕或捆绑剩余的连线。如果连接错误，您将无法从扬声器听到任何声音。

连接连线前：

从扬声器连线的各项端处分别去掉一小段（约10毫米）绝缘层。

在随机提供的扬声器连线的一端标有白色的虚线，另一端没有线的标志。

使用一侧标有白色虚线的连线将扬声器的（+）极与放大器的（+）极连接起来。使用不带标志的扬声器连线将两个设备的（-）极连接起来。

插人连线：

1. 如下图所示，按住终端卡口。
2. 插入剥掉绝缘层的连线。
   3.松开卡1，使其牢牢卡住连线的线芯。
3. 轻轻拉动连线的终端，检测连接是否安全。

黑色：负极（-） 红色：正极（+）

注：不要将绝缘表皮插入到孔里。也许不发出声响。

连接：

使用随机提供的扬声器连线将前置、中置和环绕扬声器（以及 XS-P276 的后环绕扬声器）连接到您的放大器上的扬声器输出终端。
一随机提供的扬声器连线标有：FRONT L（左前置），FRONT R（右前置），CENTER（中置），REAR L（左后），REAR R（右后）（以及 NS-P276 的 REAR C（中后））。将各扬声器连线与第 5 页示例图中的对应的扬声器相连接。
一连接各个扬声器，确认不要弄错极性（）。如果扬声器被连接到相反的极性，声音会不自然或缺少低音。
一只适用于前置和环绕扬声器，连接一个扬声器到放大器的左终端（标有 L），然后将另一个扬声器连接到放大器的右终端（标有 R）。
- 将超低音扬声器连接到放大器上的连线出口（针孔接口）终端。
一如需要连接 Yamaha DSP 放大器（或 AV 接收器），将 DSP 放大器后部的 SUBWOODLR（或 LOW PASS，等）终端连接到超低音扬声器上的 INPUT 终端。

VOLTAGE SELECTOR（电压选择器）开关（仅适用于中国、韩国、亚洲及一般机型号）

本机在背面板上没有电压选择开关。

如果现在的开关设定错误，将开关设定全本地的合适电压（220V-240V或110V-120V）范围内。

如有对正确设定不确设定时，请与经销商联系

警告

在设置 VOLTAGE SELECTOR 之前不要将超低音扬声器连接到 AC 插座。

将视听设备和超低音扬声器连接到AC电源

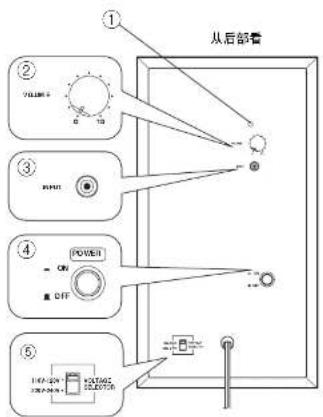

使用超低音扬声器（SW-P270）

①电源指示器
POWER （电源）开关 4 打开时，绿灯亮起；POWER （电源）开关关闭时，灯熄灭。
②VOLUME 音量控制
调整音量高低。顺时针转动音量控制旋钮，加大音量；逆时针转动音量控制旋钮，降低音量。
③INPUT 输入终端
来自放大器的电平位准信号的输入终端。
④POWER 电源开关

预调节超低音扬声器音量

在使用超低音扬声器前，首先按照以下步骤调节超低音扬声器和前置扬声器之间的音量平衡。

1. 将 VOLUME 音量控制设置为最小 (0)。
2. 打开其他所有视听设备的电源。
3. 将 POWER 转至 ON. 后面板的电源指示器灯亮为绿色。
4. 播放包含低频声效的源材料。调整放大器的音量控制直到最理想的聆听水平。
5. 慢慢旋转 VOLUME 旋钮，在超低音扬声器和其他扬声器之间调节音量平衡。大多数情况下，没有使用超低音扬声器时，将音量控制设置为聆听时低音稍强的等级。
6. 使用放大器的音量控制器调节整个声音系统的音量。

- 如果您更换与其他扬声器配套的前置扬声器（NX E270），您必须重新设置超低音扬声器和环绕扬声器的音量平衡。

有关调整 VOLUME 音量控制的更多信息，请参见 11 页上的「频率特点」。

Advanced YAMAHA Active Servo Technology (在 SW-P270 系统中)

高级的 Yamaha 主动伺服技术的原理基于两个方面：亥姆霍兹共鸣器和负阻抗驱动。主动伺服扬声器通过位于扬声器箱体端口或开口的「air woofer」再现低音频率。

使用此开口，取代了传统设计的扬声器的低音，执行传统低音扬声器的功能。

因此，在箱体内部的低振幅信号，根据亥姆霍兹共鸣理论，开口的尺寸和箱体的音量满足相应的比例，可以确保可靠的音频效果时，就可以通过此开口作为高振幅信号输出。为达到此日的，在箱体内的振幅还必须精确，功率充足，因为振幅必须克服箱体内空气形成的「负载」。

此问题通过增添放大器输出特殊信号的设计来解决。如果音源的电阻降为 0，扬声器的动作将根据信号电压变为线性。为达到此效果，系统使用特殊的减少放大器输出阻抗的负阻抗输出驱动放大器。

通过使用负阻抗驱动线路，放大器可以产生精确的低振幅低频率，带有虚拟标记特点的声波。这些声波从箱体开口作为高振幅信号发射出去。因此，系统可以通过使用负阻抗输出驱动放大器和一个带有支姆雷兹共鸣器的扬声器箱体，重现一个音质出色，低天真度的超级宽带频率。以上介绍的特点结合在一起就构成了Yamaha传统主动伺服技术的基本架构。

我们的新主动伺服技术 - 高级的 Yamaha 主动伺服技术 - 采用先进的负阻抗转换器（AMIC）线路，它可以使传统的负阻抗转换器动态转换选择最适宜扬声器阻抗的值。使用新的 AMIC 线路，与传统的 A-YST 主动伺服技术和比，高级的 Yamaha 主动伺服技术可以提供更稳定的性能，以及经过改善的声压，从而再现更自然，更富动感的低音效果。

故障排除

如果设备工作不正常，请参考下表中的信息。如果您遇到的问题不在下表范围内，或指示说明不能帮您解决问题，请断开设备的电源，并与 Yamaha 授权经销商或服务中心联系。

问题原因解决办法
没有声音。扬声器连线未连接好。	将扬声器连线紧密连接。
音量太低。扬声器连线连接不正确。	正确连接扬声器连线:	L(左)对L,R(右)对R,「+对「+」,「-」对「-」。

仅限于超低音扬声器（SW-P270）

问题 原因 解决办法
即使 POWER 电源开关设置为 ON,也没有电源供应。	电源插头没有插好。先关闭开关为 OFF,然后插紧插头。
没有声音。VOLUME 音量控制设置为 0。向右旋转 VOLUME 控制钮(顺时针)。
音量太低。您在播放包含不完全低音频率的声源材料。		播放包含更多低音频率的声源材料。

规格

频率特点

下面的图表显示了 SW-P270 重低音扬声器的频率特点。

下面的图表显示了 SW-P270 重低音扬声器与 NX-P270 组合使用时的频率特点。

类型 ....... 全声场气垫式扬声器系统 磁性屏蔽类型

驱动器

8 厘米 woofer +

1.9 厘米 balanced-dome tweeter

..... 5 厘米全声场圆锥形扬声器 × 2

额定输入功率 30 W

最大输入功率

80 W

100 W

阻抗 6Ω

SW-P270

类型……高级的 Yamaha 主动伺服技术

磁性屏蔽类型

驱动器.... 16 厘米圆锥形扬声器

输入敏感度…… INPUT （IP RCA 针式接口）：

100 mV (100 Hz, 5 Ω at 50 W)

供给电源

美国和加拿大产品类型……AC 120 V. 60 Hz
