Tipo de producto	Sistema de altavoces de cine en casa de 5.1/6.1 canales (NS-P276)
Configuración de altavoces	2 frontales, 1 central, 2 surround, 1 surround trasero (NS-P276), 1 subwoofer
Tipo de altavoz frontal/surround	Suspensión acústica de rango completo, blindado magnéticamente
Tipo de altavoz central	Suspensión acústica de rango completo, blindado magnéticamente
Tipo de subwoofer	Tecnología Active Servo avanzada de YAMAHA, subwoofer activo
Controlador frontal/surround	Woofer de 8 cm (3-5/32") + tweeter de cúpula equilibrada de 1.9 cm (3/4")
Controlador central	Altavoz de cono de rango completo de 5 cm (2") x 2
Controlador de subwoofer	Woofer de cono de 16 cm (6-5/16")
Potencia de entrada nominal (frontal/central/surround)	30 W
Potencia máxima de entrada (frontal/surround)	80 W
Potencia máxima de entrada (central)	100 W
Impedancia	6 Ω
Potencia de salida del subwoofer	50 W (100 Hz, 5 Ω, 10% THD)
Potencia dinámica del subwoofer	100 W
Respuesta de frecuencia del subwoofer	30 Hz - 200 Hz
Sensibilidad de entrada del subwoofer	100 mV
Alimentación eléctrica	CA 120 V (EE. UU./Canadá) o 110-120/220-240 V seleccionable
Blindaje magnético	Sí
Tecnología Active Servo avanzada de YAMAHA	Sí (subwoofer)
Limpieza	Use un paño limpio y seco; no use disolventes químicos
Precauciones	No exponer al agua, calor ni colocar objetos encendidos encima

Preguntas frecuentes - NS-P276 YAMAHA

¿Cómo conecto los altavoces a mi amplificador?

Conecte los altavoces frontales, central, surround y surround trasero a los terminales correspondientes del amplificador usando los cables de altavoz proporcionados. Use el lado con la línea blanca interrumpida para el terminal (+). Conecte el subwoofer al terminal de salida de línea (SUBWOOFER) de su amplificador. Asegúrese de que todas las conexiones estén seguras y las polaridades coincidan (+ con +, - con -).

¿Cuál es la colocación adecuada para los altavoces frontales?

Coloque los altavoces frontales a los lados izquierdo y derecho del televisor aproximadamente a la misma altura que el televisor, mirando directamente hacia adelante. Evite colocarlos demasiado cerca del televisor para evitar la distorsión del color, aunque estén blindados magnéticamente.

¿Cómo montar los altavoces en la pared?

Fije tornillos (diámetro de 3.5 a 4 mm) a un soporte de pared firme. Luego, suspenda cada altavoz enganchando los orificios de montaje en el panel trasero en los tornillos. Asegúrese de que los tornillos estén firmemente anclados.

¿Cómo ajustar el volumen del subwoofer?

Ajuste el control VOLUME del subwoofer al mínimo (0). Reproduzca una fuente con sonidos de baja frecuencia y aumente gradualmente el control VOLUME hasta que los graves se mezclen bien con los altavoces frontales. Normalmente, debería escuchar un poco más de graves que solo con los altavoces frontales.

¿Qué debo hacer si no hay sonido en los altavoces?

Verifique que todos los cables de altavoz estén conectados de forma segura y que la polaridad sea correcta (+ con +, - con -). Asegúrese de que su amplificador esté encendido y que la entrada correcta esté seleccionada. Para el subwoofer, verifique que el interruptor POWER esté en ON y que el control VOLUME no esté al mínimo.

¿Puedo colocar el altavoz central encima de mi televisor?

Sí, si el televisor tiene una parte superior plana y es lo suficientemente grande para sostener el altavoz. Use los sujetadores proporcionados para asegurar el altavoz y evitar que se caiga. No coloque el altavoz sobre un televisor con una superficie superior más pequeña que la base del altavoz.

¿Qué es la Tecnología Active Servo avanzada de YAMAHA?

Es una tecnología que utiliza un resonador Helmholtz y un control de impedancia negativa para producir graves potentes y de baja distorsión desde un subwoofer compacto. El puerto del subwoofer actúa como un 'woofer de aire', y el amplificador ajusta dinámicamente la impedancia para un rendimiento estable.

¿Cómo configuro el selector de voltaje?

Antes de enchufar el subwoofer, ajuste el interruptor VOLTAGE SELECTOR en el panel trasero para que coincida con el voltaje de la red local (110-120 V o 220-240 V). Use un destornillador de punta plana para ajustar. Consulte a su distribuidor si no está seguro.

¿Qué precauciones debo tomar al usar los altavoces?

Evite exponer los altavoces a la lluvia, humedad, luz solar directa o fuentes de calor. No coloque objetos encendidos ni recipientes con líquidos encima. Mantenga los cables de altavoz cortos y sin enrollar. Si escucha distorsión, reduzca el volumen del amplificador inmediatamente.

¿Cómo limpiar los altavoces?

Use un paño limpio y seco para limpiar las carcasas de los altavoces. No use disolventes químicos, alcohol ni limpiadores abrasivos, ya que podrían dañar el acabado. Evite que la humedad entre en contacto con los controladores.

MANUAL DE USUARIO NS-P276 YAMAHA

1 Para asegurar el mejor rendimiento posible, len con atención este manual. Guárdelo en un lugar seguro para consultarlo en el futuro.

2 Instale los altavoces en un lugar fresco, seco y limpio: alejados de ventanas, fuentes de calor. Fuentes de vibraciones excesivas, polvo, humedad o frio. Evite fuentes de zumbido eléctrico (transformadores y motores por ejemplo). Para impedir incendios o descargas eléctricas, no exponga los altavoces a la lluvia o al agua.

3 Para impedir que las cajas se deformen o pierdan color, no exponga los altavoces a la luz solar directa o a una humedad excesiva.

4 Evite instalar los altavoces donde puedan cacer sobre ellos objetos extraños, y/o donde puedan estar expuestos al goteo o salpicadura de líquidos.

5 No ponga los objetos siguientes encima de los altavoces: - Otros componentes, porque pueden dañar o descolorar la superficie de los altavoces.

- Objetos con fuego (velas por ejemplo) porque pueden causar un incendio, daños en los altavoces o lesiones a las personas.

- Recipientes de líquidos, porque pueden derramar su contenido y dar descargas eléctricas al usuario o dañar los altavoces.

6 No ponga los altavances donde puedan ser tirados o golpeados por objetos que se caen. Los lugares estables garantizan un mejor sonido.

7 Poner los altavoces en la misma estantería que un giradiscos puede causar realimentación.

8 El propietario es el responsable de que la colocación o la instalación sean seguras. YAMAHA no se hace responsable de los accidentes debidos a una mala colocación o instalación de los altavoces.

9 Si nota distorsión, reduzca el volumen en su amplificador. No haga funcionar su amplificador al límite de "amplitud". De lo contrario, los altavoces podrían duñarse.

10 Cuando utilice un amplificador con una potencia nominal de salida superior a la potencia nominal de entrada de los altavoces, deberá tenerse cuidado para no superar la entrada máxima de los altavoces.

11 No limpie los altavocres con disolventes químicos porque podría dañar el acabado. Utilice un paño limpio y seco,

12 No intente modificar o arreglar los altavoces. Póngase en contacto con el personal de servicio de YAMAHA cuando necesite hacer reparaciones. No abra la caja bajo ninguna circunstancia.

3 Como esta unidad tiene un amplificador de potencia incorporado sale calor del panel trasero. Aleje la unidad de las paredes, dejando un espacio mínimo de 20 cm por encima, por detrás y a ambos lados de launidad para evitar que se produzca un incendio o daños. Además, no ponga la unidad con el panel trasero hacia abajo en el suelo o en otros superficies.

4 Cuando utilice un humidificador, asegúrese de evitar la condensación dentro de esta unidad dejando un espacio suficiente alrededor de la misma y evitando el exceso de humidificación. La condensación puede causar un incendio, daños en la unidad y/o descargas eléctricas.

5 No tape el panel trasero de esta unidad con un periódico, mantel, cortina, etc. para evitar obstruir la salida del calor. Si sube la temperatura dentro de la unidad se puede producir un incendio que dañará la unidad o causará lesiones a personas.

6 No enchufe esta unidad a una toma de corriente hasta terminar todas las demás conexiones.

7 La tensión que se utilice deberá ser la indicada en el panel trasero. Utilizar esta unidad con una tensión superior a la especificada es peligroso y puede causar un incendido, daños en la unidad y/o lesiones a personas. YAMAHA no es responsable de los daños debido a la utilización de esta unidad con una tensión diferente de la especificada.

\$ El sonido superbajos reproducidos por esta unidad pueden hacer que el giradiscos genere realimentación de audio. En este caso, separe la unidad del giradiscos.

9 Esta unidad se puede dañar si hay ciertos sonidos que salen continuamente con un nivel alto. Por ejemplo, si las ondas sinusoidales de 20 Hz–50 Hz de un disco de prueba o de los sonidos graves de un instrumento electrónico, etc. salen continuamente, o si la aguja del giradiscos toca la superficie del disco, reduzea el volumen para impedir que se dañe la unidad.

10 Si oye sonido distorsionado (es decir, sonido de "golpeteo" o "martileo" no natural o internitente, reduzca el nivel del sonido. Las frecuencias bujas de las pistas de sonido de películas demasiado altas, los sonidos de graves fuertes o los pasajes de música popular demasiado altos pueden darar esta unidad.

11 La vibración generada por el sonido superbajo puede distorsionar la imagen de un televisor. En este caso, separe la unidad del televisor.

12 Cuando desconecte el cable de alimentación de la toma de corriente, sujete la clavija; no tire del cable.

• VOLTAGE SELECTOR

(Para modelos en China, Corea, Asia y modelos generales)

El interruptor de selección de tensión situado en el panel trasero de esta unidad debe ajustarse a la tensión principal de su emplazamiento ANTES de enchufar esta unidad a la corriente eléctrica. La selección de voltajes es para CA de 110-120/220-240 V, 50/60 Hz.

Índice

Precauciones ....i

Introducción....2

Contenido del paquete 2

Configurar los altavoces 3

Situar los altavoces frontal y surround (NX-E270)....3

Situar el altavoz central (NX-C270) 4

Situar el subwoofer (SW-P270)....4

Instalar los altavoces frontales y surround 5

Conexiones 6

Ejemplo básico de conexión....6

Conectar los cables de los altavoces 7

Conectar componentes y el subwoofer a CA....7

Utilizar el subwoofer (SW-P270)....8

Pre-ajustar el volumen del subwoofer 8

Advanced YAMAHA Active Servo Technology (en el SW-P270) .....9

Solucionar problemas .... 10

Especificaciones....11

Características de frecuencia 11

Introducción

Gracias por elegir el Home Cinema NS-P270 o NS-P276 con sistema de altavoces de 5.1/6.1 canales de Yamaha. Cada uno de estos sistemas incluye los siguientes altavoces:

- NX-E270

Los NX-E270 son altavoces con suspensión acústica de gama completa. Cada sistema incluye dos (2) altavoces frontales y dos (2) altavoces surround. Además, el sistema NS-P276 incluye un NX-E270 adicional que sirve como altavoz posterior surround.

• N X - C 2 7 0

El NX-C270 es un altavoz central con suspensión acústica de gama completa.

• S W - P 2 7 0

El SW-P270 es un subwoofer que incorpora un amplificador de potencia integrado. Utiliza la tecnología avanzada Active Servo de Yamaba para reproducir sonidos de la gama de super-bajos de calidad superior que añaden una dimensión rica y realista al home theater. (Consulte la página 9, para información más detallada acerca de la tecnología avanzada Active Servo de Yamaba).

Contenido del paquete

Asegúrese de que los siguientes elementos están incluidos en el paquete.

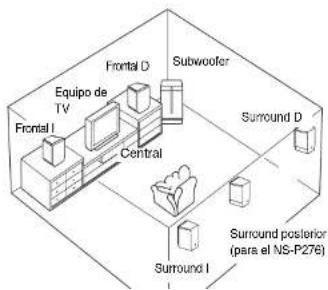

Configurar los altavoces

Antes de conectar los altavoces, sitúe cada altavoz en su posición correspondiente. La ubicación de los altavoces es muy importante, ya que afecta a la calidad de sonido global del sistema. Sitúe los altavoces en ubicaciones que optimicen la calidad de sonido en la posición de audición. Consulte la ilustración a continuación.

La posición del subwoofer no es tan crítica como la posición del resto de los altavoces, ya que los sonidos de bajo no son altamente direcciones. Consulle "Situar el subwoofer (SW-P270)" en la página 4, para más información.

Nota: Estos altavoces están blindados magnéticamente. No obstante, si los sitúa demasiado cerca de un televisor, puede afectar a la imagen en color. En ese caso, aleje los altavoces del televisor.

Situar los altavoces frontal y surround (NX-E270)

Altavoces frontales: Sitúe los dos altavoces frontales en los lados derecho e izquierdo del televisor, aproximadamente a la misma altura que el televisor, totalmente hacia delante.

Altavoces surround: Sitúc los altavoces surround derecho e izquierdo detrás de la posición de audición, ligeramente hacia dentro, a unos 1.8 m por encima del suelo.

Altavoz surround posterior (sólo para los sistemas NS-P276): Sitúe el altavoz surround posterior detrás de la posición de audición, justo entre los altavoces surround, a unos 1,8 m por encima del suelo.

Puede colocar los altavoces frontal, surround y surround posterior en una mesa o en algún otro tipo de soporte, o montarlos en un soporte para la pared

Situar el altavoz central (NX-C270)

Sitúe el altavoz central justo entre los altavoces frontales, totalmente hacia delante. Puede situar el altavoz central encima de un televisor (sólo si su superficie es plana), en el suelo debajo del televisor o en un centro de entretenimiento. Assegúrese de situar el altavoz en una superficie estable.

Al situar el altavoz encima de la estantería del televisor, para evitar que se caiga, adjunte los topes incluidos. en dos puntos de la parte inferior de los altavoces y encima del televisor, tal como se muestra a continuación.

Precauciones:

• No sitúe el altavoz central en un televisor cuya área de superficie superior sea más pequeña que la parte inferior del altavoz. El altavoz podría caerse y provocar daños.
• No sitie el altavoz central en un televisor que tenga una superficie superior desigual o inclinada.
• No toque la superficie adhesiva de un tope después de

Situar el subwoofer (SW-P270)

Se recomienda colocarlo en el lado exterior del altavoz delantero derecho o izquierdo. (Consulte la fig. A.) La ubicación indicada en la fig. B también se puede usar, sin embargo, si el sistema de ultragraves se coloca mirando directamente la pared, el efecto de los graves se perderá debido a que el sonido de ellos y el sonido reflejado por la pared se anularán entre sí. Para evitar que esto suceda, coloque el sistema de ultragraves en ángulo tal como se indica en la fig. A.

Nota:

Puede darse el caso que al usar este altavoz de ultragraves no se logre obtener un buen sonido de ultragraves al escuchar en el centro de la sala. Esto se debe a que las "ondas estacionarias" se generan entre dos paredes paralelas y cancelan el sonido de los graves.

En ese caso, coloque el altavoz de ultragraves oblicuamente a la pared. También puede ser útil romper el paralelismo de las superficies colocando bibliotecas, etc. a lo largo de las paredes.

Instalar los altavoces frontales y surround

Puede situar los altavoces frontales y surround (y el altavoz surround posterior de un sistema NS-P276) en una estantería o en rack, colocarlos en el suelo o instalarlos en un soporte para la pared o un soporte de allavoz.

Para instalar los altavoces en una pared:

1. Fije los tornillos en una pared firme o en un soporte para la pared, tal como se muestra a continuación. (Utilice tornillos de fijación de 3,5 a 4 mm de diámetro disponibles en el mercado.)

1. Cuelgue el altavoz colocando los orificios del panel trasero del altavoz en los tornillos que sobresalen.

Instalación de los altavoces en bases de altavoces de venta en el comercio:

Pude montar los altavoces delanteros, surround y surround traseros en bases de altavoces. Cuando instale los altavoces en bases de altavoces de venta en el comercio necesitará colocar ménsulas en la parte inferior de los altavoces utilizando un tornillo.

Conexiones

Precaución: Conecte los cables de alimentación del subwoofer y de otros componentes de audio/vídeo a una toma de CA sólo después de completar todas las otras conexiones.

Ejemplo básico de conexión

Conectar los cables de los altavoces

El cable de los altavoces debe ser tan corto como sea posible. No ate ni enrolle los cables excesivamente. Si las conexiones no son correctas, los altavoces no emitirán sonido.

Antes de conectar los cables:

Pele una pequeña cantidad (aproximadamente 10 mm) del aislamiento de los extremos de cada cable de altavoz.

Bien

Mal

Un lado del cable de altavoz incluido está marcado con una línea blanca discontinua; el otro lado no tiene línea.

Conecte el terminal (+) del altavoz al terminal (+) del amplificador utilizando el lado del cable marcado con la línea blanca discontinua. Conecte los terminales (−) en ambos componentes utilizando el lado sin línea del cable de altavoz.

Insertar los cables:

1. Mantenga pulsada la lengüeta del terminal, tal como se muestra en la figura a continuación.
2. Inserte el extremo del cable pelado.
3. Suelte el dedo de la lengüeta para permitir que el cable pelado quede ajustado con seguridad.
4. Compruebe que la conexión es segura tirando ligeramente del cable en el terminal.

Conexiones:

• Conecte los altavoces frontales, central y surround (y el altavoz surround posterior para el NS-P276) a los terminales de salida de altavoz en el amplificador utilizando los cables de altavoz incluidos.
• Los cables de altavoz incluidos contienen etiquetas marcadas como FRONT L, FRONT R, CENTER, REAR L, REAR R (y REAR C para el NS-P276). Concrete cada cable de altavoz al altavoz correspondiente, tal como se muestra en la figura de la página 6.
• Conecte cada altavoz asegurándose de que no se invierte la polaridad (+, -). Si el altavoz se conceta con la polaridad invertida, el sonido sonará poco natural y sin bajos.
• Sólo para los altavoces frontales y surround, conecte un altavoz a los terminales izquierdo (marcados como L.) en el amplificador y el otro altavoz a los terminales derechos (marcados como R).
• Conecte el subwoofer al/los terminal/es de salida de línea (jack de patilla) del amplificador.
• Para conectar un amplificador DSP de Yamaha (o receptor AV), conecte el terminal SUBWOOFER (o LOW PASS, etc.) del panel posterior del amplificador DSP (o receptor AV) al terminal INPUT del subwoofer.

Interruptor VOLTAGE SELECTOR (Para modelos en China, Corea y modelos generales):

Esta unidad cuenta con un selector de voltaje en el panel posterior. Si el ajuste prefijado del interruptor es incorrecto, adjuste el interruptor a la gama de voltaje correcta (220 V-240 V o 110 V-120 V) de su región. Consulte con su distribuidor si no está seguro del ajuste correcto.

ADVERTENCIA

No conecte el subwoofer a la salida de CA sin

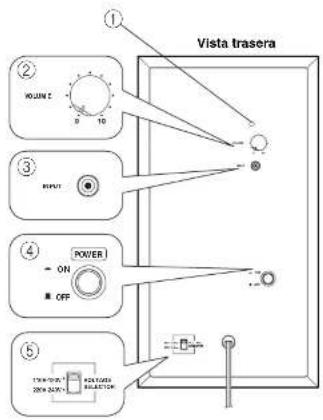

Utilizar el subwoofer (SW-P270)

①Indicador Power

Se ilumina en VERDE cuando el conmutador POWER ④ está activado ON; se desactiva cuando el conmutador POWER está desactivado ON.

②Control VOLUME

Ajusta el nivel de volumen. Gire el control en sentido horario para aumentar el volumen y en sentido antihorario para reducirlo.

③Terminal INPUT

⑤Interruptor VOLTAGE SELECTOR

(Para modelos en China, Corea y modelos generales)

Si el ajuste prefijado del interruptor es incorrecto, ajuste el interruptor a la gama de voltaje correcta (220 V-240 V o 110 V-120 V) de su región.

Consulte con su distribuidor si no está seguro del ajuste correcto.

ADVERTENCIA:

Asegúrese de desenchufar el altavoz ultragraves antes de ajustar correctamente el interruptor VOLTAGE SELECTOR.

Pre-ajustar el volumen del subwoofer

Antes de utilizar el subwoofer, primero ajuste el balance de volumen entre el subwoofer y los altavoces frontales siguiendo el procedimiento a continuación.

1. Ajuste el control VOLUME al mínimo (0).

2. Active el resto de componentes.

3. Coloque el conmutador POWER en la posición ON.

El indicador power del panel posterior se ilumina en verde.

1. Reproduzca una fuente que contenga sonidos de baja frecuencia. Ajuste el control de volumen del amplificador al nivel de audición deseado.

Advanced YAMAHA Active Servo Technology (en el SW-P270)

La teoría de la tecnología avanzada Active Servo de Yamaha se basa en dos factores: el resonador Helmholtz y la conducción de impedancia negativa. Los altavoces de procesamiento Active Servo reproducen las frecuencias de bajos a través de un "air woofer", que es un puerto o abertura en el mueble del altavoz.

Esta abertura se utiliza en lugar de un woofer de un sistema de altavoces diseñado de forma convencional y realiza sus funciones.

Por ello, las señales de buja amplitud dentro del mueble pueden, según la teoría de resonancia Helmholtz, emitirse desde esta abertura como ondas de gran amplitud si el tamaño de la abertura y el volumen del mueble son proporcionales para satisfacer un intervalo en concreto. Para cumplir este factor, además, las amplitudes dentro del mueble deben ser precisas y tener la potencia suficiente, ya que estas amplitudes deben superar la "carga" presentada por el aire del mueble.

Este problema se resulcve con un diseño en el que el amplificador suministre señales especiales. Si la resistencia eléctrica de la bobina vocal pudiera reducirse a cero, el movimiento de la unidad del altavoz pasaría a ser lineal con respecto al voltaje de la señal. Para cumplir este factor, el sistema utiliza un amplificador especial con conducción de salida de la impedancia negativa que sustrac la impedancia de salida del amplificador.

Utilizando circuitos de conducción de impedancia negativa, el amplificador puede generar ondas precisas, de baja amplitud y de baja frecuencia con características de amortiguación superiores.

Entonces, estas ondas se desprenden de la abertura del mueble como señales de amplitud alta. Por lo tanto, utilizando el amplificador con conducción de salida de la impedencia negativa y un mueble de altavoz que incorpore un resonador Helmholtz, el sistema puede reproducir una amplia gama de frecuencias con calidad de sonido excelente y baja distorsión.

Las funciones descritas anteriormente se combinan para crear la estructura fundamental de la tecnología convencional Active Servo de Yamaha.

Nuestra nueva tecnología Active Servo — Advanced Yamaha Active Servo— adopta circuitos de convertidores de impedancia negativa avanzados (ANIC), que permiten al convertidor de impedancia negativa convencional variar de forma dinámica para seleccionar un valor óptimo para la variación de la impedancia del altavoz. Con estos nuevos circuitos ANIC, la tecnología avanzada

Active Servo de Yamaha proporciona una interpretación más estable y una mejor presión de sonido comparado con la tecnología Active Servo convencional de Yamaha, proporcionando una reproducción de bajos más natural y dinámica.

Solucionar problemas

Consulte la tabla a continuación si la unidad no funciona correctamente. Si el problema que ocurre no aparece en la lista o si las instrucciones no sirven para resolver el problema, desconecte el cable de alimentación y contacte con un distribuidor autorizado o con un centro de servicio Yamaha.

Problema Causa Qué haber
No hay sonido.	Los cables de altavoz no están conectados firmemente.	Conecte los cables de altavoz con firmeza
El nivel de sonido es muy bajo.	Los cables de altavoz no están conectados correctamente.	Conecte los cables de altavoz correctamente:L (izquierdo) a L, R (derecho) a R, “+” a “+” y “-” a “-”.

Sólo para el Subwoofer (SW-P270)

Problema Causa Qué hacer
No se suministra alimentación aunque el conmutador POWER está en la posición ON.	El conector de la alimentación no está conectado con firmeza.	Coloque el conmutador power a la posición OFF, y a continuación conecte el conector de la alimentación con firmeza.
No hay sonido.	El control VOLUME está ajustado a 0.	Gire el control VOLUME hacia la derecha (sentido horario).
	Los cable del subwoofer no están conectados firmemente.	Conecte los cable del subwoofer con firmeza.
El nivel de sonido es muy bajo.	Está reproduciendo una fuente de sonido que incluye frecuencias de bajos inadecuadas.	Reproduzca una fuente de sonido que incluya más frecuencias de bajos.
	El nivel de sonido ha sido reducido por las ordas flotantes.	Vuelva a situar el subwoofer o divida la superficie paralela de la pared, colocando estanterías para libros u otras objetos grandes en la pared.

Especificaciones

Características de frecuencia

La gráfica siguiente visualiza las características de frecuencia del subwoofer SW-P270.

La gráfica siguiente visualiza las características de frecuencia del subwoofer SW-P270 combinado con los altavoces NX-E270.

Tipo...... Sistema de altavoces con suspensión acústica de gama completa, Tipo blindado magnéticamente

Controlador

.... Altavoz de graves de 8 cm + altavoz de agudos de cúpula equilibrada de 1,9 cm ....altavoz conoidal de 5 cm de gama completa x 2

Potencia de entrada nominal....30 W

Potencia de entrada máxima

80 W 100 W

SW-P270

Type...... Advanced Yamaha Active Servo Technology, Tipo blindado magnéticamente

Controlador .... woofer conoidal de 16 cm

Potencia de salida

50 W (100 Hz, 5 Ω a THD= 10 %)

Potencia dinámica 100 W, 5 Ω

Impedancia de entrada

...... INPUT (jack pin 1P RCA): 12 kΩ

Respuesta de frecuencia ...... 30 Hz – 200 Hz

Sensibilidad de entrada.....INPUT (1P RCA jack pin): 100 mV (100 Hz. 5 Ω a 50 W)

注意事项
