产品类型	家庭影院音箱系统
型号	NS-P9900
品牌	Yamaha
音箱配置	5.1声道（前置、中置、环绕、低音炮）
系统总功率	约1000瓦
前置音箱尺寸（宽x高x深）	200毫米x1000毫米x250毫米（每只）
中置音箱尺寸（宽x高x深）	450毫米x150毫米x200毫米
环绕音箱尺寸（宽x高x深）	180毫米x300毫米x200毫米（每只）
低音炮尺寸（宽x高x深）	350毫米x400毫米x400毫米
系统总重量	约35公斤
阻抗	6欧姆
频率响应	30赫兹 - 25千赫
推荐放大器功率	每声道100 - 150瓦
箱体类型	倒相式
驱动单元	8英寸低音炮，5英寸中音，1英寸高音（每只卫星音箱）
连接方式	弹簧夹式音箱接线柱
磁屏蔽	是（前置和中置）
可壁挂	是（环绕音箱附带支架）
网罩	可拆卸布质网罩
颜色	黑色
附带配件	音箱线缆、壁挂支架、说明书

常见问题 - NS-P9900 YAMAHA

如何将雅马哈NS-P9900音箱连接到接收器？

使用附带的音箱线缆将每只音箱连接到AV接收器的对应接线端子。确保极性（+/-）正确，并匹配前置、中置和环绕声道。

NS-P9900音箱的推荐摆放位置是什么？

将前置音箱置于人耳高度，稍微朝向听音位置倾斜。中置音箱应放在电视正上方或正下方。环绕音箱应安装在侧墙上，稍后于听音区域。低音炮可放置在前墙附近。

卫星音箱可以壁挂吗？

可以，环绕音箱设计用于壁挂。使用附带的支架并按照说明书正确安装。确保墙壁能承受重量。

如何清洁音箱网罩和箱体？

使用柔软的干布擦拭箱体除尘。对于网罩，可用带刷头附件的吸尘器轻轻吸尘，或拆下用中性肥皂水手洗。完全干燥后再装回。

NS-P9900推荐使用什么类型的放大器？

推荐使用每声道100-150瓦（6欧姆）的AV接收器。确保接收器支持音箱阻抗并有足够的声道用于5.1设置。

为什么有一个音箱没有声音？

检查音箱和接收器两端的音箱线连接。确保接收器设置为输出到该声道，并且音箱在设置菜单中未被静音。

NS-P9900可以与立体声放大器一起使用吗？

可以，但只能获得前置左右声道。中置和环绕声道需要多声道接收器才能正常发挥。

低音炮的分频点是多少？

将接收器上的分频频率设置为80-100赫兹以获得最佳融合。如果使用接收器的分频，低音炮的内置分频应设置为最大（LFE）。

如何重置音箱？

音箱没有重置功能。如果遇到问题，请检查所有连接和接收器设置。如有物理损坏，请联系雅马哈支持。

音箱有磁屏蔽吗？

是，前置和中置音箱具有磁屏蔽，以防对CRT电视造成干扰。对于现代平板电视，屏蔽不那么重要。

用户手册 NS-P9900 YAMAHA

NS-P9900	NS-C9900	中央音箱 x 1
	NS-E9900	环绕声音箱 x 2

注意事项

操作本装置前敬请阅读。

• 要确保最佳功能，请仔细阅读本说明书。并将它存放在安全之处以备将来查阅。
• 将音箱安装在凉爽，干燥，清洁的地方，并远离窗边，热源，过分震动源，肮脏，潮湿和阴冷的地方。
• 以及远离嗡声声源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
• 为了避免外壳翘曲或退色，不要将音箱置于直射日光之下或过于潮湿的环境。

- 在本机之上，请不要堆放以下物品：玻璃，陶瓷等

如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。燃烧的蜡烛等

如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。盛水的容器

如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。

- 不要将音箱放置在异物比如水滴也许会落下的地方。否则可能导致火灾，破坏装置和 / 或使人体受到伤害。

• 不要把音箱放置在有可能被撞翻或被其他落体击中的地方。 安定的放置场所是好音质的必需条件。
• 将音箱放置於同一架子或台子之上，以便唱片转盘效果的反馈。
• 当移动本装置时，不可手抓风门，否则可能使人体受到伤害和 / 或破坏装置。
• 一旦出现声音失真，应立即降低放大器的音量。不可使放大器进入“范围”。否则，音箱系统就会损坏。否则，音箱系统就会损坏。
• 当所使用的放大器的额定功率大於音箱系统的标称输出功率时，必需保证放大器的输出功率不大於音箱系统的最大输出功率。
• 请不要尝试使用化学溶剂清洁音箱，这样也许会损坏表面涂层。请使用清洁的干布擦拭本机。
• 不要试图改装或修理音箱。如果需要服务，请与 Yamaha 的服务人员联系。任何时候都不要打开壳体。
• 安全的放置和安装是用户自己应负的责任。对于 Yamaha 音箱的不妥当放置和安装所引起的事故不负任何责任。

该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。

安放音箱

音箱布局图

■ 安装此音箱（NS-C9900）

请把音箱放在电视机上边或者电视机机架里，并保持音箱和电视机竖直排列。

注意

• 请不要把音箱放在面积小于音箱底部面积的电视机顶部。如果这样放置，音箱可能脱落而导致伤害。
• 请不要把音箱倾斜的放在电视机顶部。
  虽然本机采用磁屏蔽设计，但若摆放位置与电视机过于接近，则仍可能影响电视的画面色彩或者发出噪音。在此情况下，把音箱搬离电视机。

NS-C9900（中央音箱）

请把本机精确安装在前方音箱之间。

NS-E9900（环绕声音箱）

请把这些机器安装在你的听音位置之后。

固定本机

从 4 个附带的固定件上取下薄膜，然后把它们牢靠地固定在本机下边的 4 个角或者机架上，等。

· 彻底清洁固定件将要使用的表面。如果表面肮脏、油腻或潮湿会使粘接强度被减弱，也许会导致中心音箱跌落。
- 请勿触摸取下薄膜后的粘结面，因为这将减弱其粘接强度。

■ 安装音箱（NS-E9900）

将音箱安装在墙壁上或者放置在架子上。根据您的放大器附带的手册来确定最佳位置。

在墙壁上安装音箱。

①在后面板上用螺钉固定附带的支架。

②在下列指定的位置安装附带的垫片。

③将两个螺钉按照下示间隔固定到坚固的墙壁上或墙支撑上。

④ 使用安装孔悬挂音箱到凸起的螺钉上。使螺钉牢固地卡在孔的狭窄部分。

· 每个音箱重 4.9 kg。
- 不要在薄板上或软表面材料构成的墙面上安装音箱。如果那样安装，薄弱表面的螺钉可能被拔出，音箱可能落脱。这样可能损坏音箱或导致人员伤害。
- 不要使用钉子，粘接剂，或任何其他不牢固部件将音箱固定到墙壁上。长期使用和振动可能导致音箱脱落。
- 要避免被松散的音箱缆线绊倒而导致的事故，请将缆线固定到墙壁上。
· 选择墙壁上合适的位置安装音箱以免万一脱落时伤害到他 / 她的头部或脸部。

您也可以使用 NS-E9900 底部的螺丝孔，安装音箱到市面出售的音箱支架上（如果您不想使用附带的支架）。

* 在安装之前，请参阅音箱支架的使用说明书。

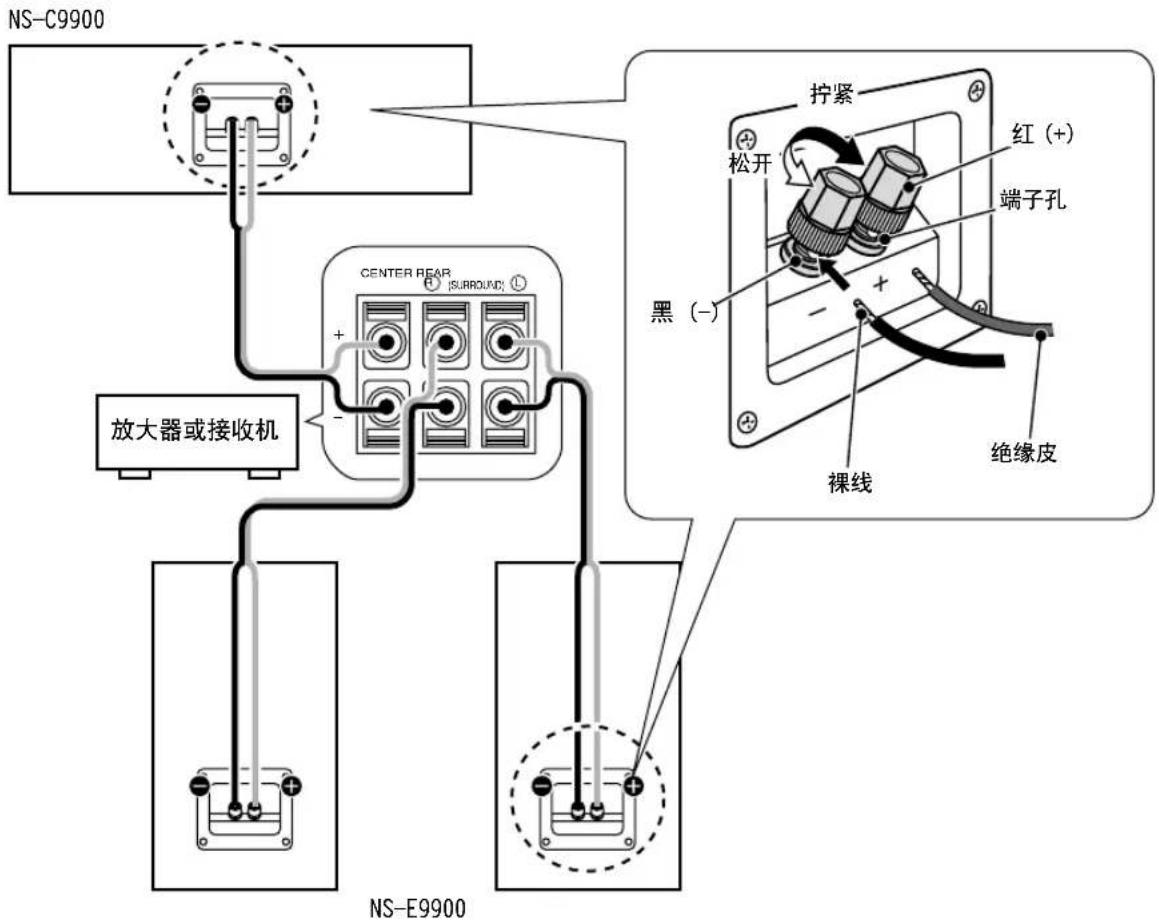

与放大器相连接

■ 连接

在连接之前，请首先关闭放大器电源。

• 使用音箱附带的缆线，将音箱背部的螺旋式端子连接到该放大器上。
• 音箱侧的及放大器侧的正极端子（+），必需用缆线的同一侧的一根线连接。另一对负极端子（-）要用缆线的另一侧的一根线连接。
• 将一只音箱连接到放大器的左侧(L)端子；将另一只音箱连接到放大器的右侧（R）端子。请注意不要将极性（+，-）接错。如果一只音箱的极性接错，则声音听起来就不自然，并且缺乏低音。

如何连接

①松开旋柄。
②拧紧缆线的裸露部分的金属线。

③将裸线插入孔中。
④轻拉端子附近的导线。 轻拉端子中的缆线以测试连接是否稳固。

注意

• 不要让裸露的音箱缆线相互接触，那样可能损害音箱和 / 或放大器。
• 不要将绝缘皮插入孔内。也许不发出声响。

当使用香蕉插头时（仅限于中国型号）

①旋开端子旋钮。注意内部的盖帽也跟着出来。

③拧紧端子旋钮。

②去除端子旋钮上的盖帽。

④将香蕉插头完全插入到端子里。

提示
要将盖帽放回原位时，首先拧紧端子旋钮，将盖帽装入孔内。

取掉前盖

前盖通过 4 个固定点固定在壳体上，如果需要可以取下。要去掉盖子，抓住其两侧，从音箱上慢慢拉出。要重新安装，将音箱上的 4 个销子对准盖子上的 4 个孔，然后将盖子轻轻推向音箱即可。

当前盖去除後，请不要用手触摸音箱或用工具对其施加额外的作用力。

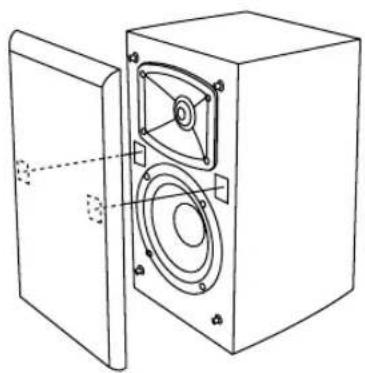

■ 安装固定件以固定前盖（NS-E9900）

在使用过程产生的震动等，可能使前盖跌落。

如果前盖跌落，有可能造成人身伤害 / 或者损坏前盖及周边物件。

要防止前盖跌落，在前盖和音箱间使用附带的固定件，参照右图。

• 将音箱表面擦拭干净后再安装固定件。若表面肮脏或潮湿，粘接强度可能会削弱，从而导致前盖跌落。
• 请勿触摸固定件上取下薄膜后的粘结面。否则会使粘贴面上的粘贴强度削弱，从而导致前盖跌落。
• 确保固定件的位置，来保证前盖与音箱之间的匹配。

规格

类型 ……2 路声悬浮音箱系统 磁屏蔽型

尺寸（宽 x 高 x 深）…… 500 x 174 x 205

重量 6.6 kg

类型 2 路声悬浮音箱系统磁屏蔽型

驱动器 13 cm 圆锥体低音喇叭 2.5 cm 硬质圆顶型高音喇叭

阻抗 6 Ω

频率响应 70 lhz 到 40 kHz (10 dB) 到 100 kHz (-30 dB)

额定输入功率 30 W

最大输入功率 150 W

灵敏度 89 dB/2.83 V/m

转折频率 3.5 kllz

尺寸（宽 x 高 x 深）…… 186 x 320 x 205 mm

重量 4.9 kg

- 由于产品改进而发生的规格改变恕不另行通知。

- 请注意输入功率不可超过上述规格。

音箱的保养

当您擦拭本机时，请不要使用化学溶剂（例如酒精或稀释剂等）；否则也许会损坏表面涂层。请使用清洁的干布擦拭本机。对于较脏的污垢，将软布蘸上水并绞干来擦拭，然後用布清洁本机。
