D10VC2 - 电钻 HiKOKI - 免费用户手册

品牌	HiKOKI
型号	D10VC2
产品类型	有线电钻
电压	220 V~
功率输入	460 W
空载转速	0 – 2300 /分钟（通过触发器和速度调节旋钮实现变速）
夹头容量	13 毫米（带钥匙夹头）
钻孔能力	钢：10 毫米（麻花钻头）；铝：13 毫米（麻花钻头）；木材：25 毫米（扁钻头）、16 毫米（螺旋钻头）
重量（不含电源线）	1.3 公斤
旋转方向	可反转（顺时针/逆时针）带按钮
锁定功能	是（带限位器的触发锁定，用于连续使用）
速度调节旋钮	是（从低速到高速预设速度）
辅助手柄	可选附件（安装在齿轮箱盖左侧或右侧）
挂钩	可选附件（使用M10螺栓的侧装挂钩；还有顶部挂钩（A），仅可在授权服务中心安装）
安全特性	绝缘握持表面；建议使用漏电保护器；冲击钻孔时建议佩戴耳罩；警告避免松散衣物和首饰
标准配件	夹头扳手（1个）
可选配件	辅助手柄，挂钩，挂钩（A）
维护	定期检查钻头和安装螺丝；碳刷检查和更换仅由授权服务中心进行
服务	维修和改装必须由HiKOKI授权服务中心进行
保修	请参见单独保修文件

常见问题 - D10VC2 HiKOKI

如何更换HiKOKI D10VC2的钻头？

要更换钻头，首先拔掉电钻插头。打开夹头爪，插入钻头，然后使用随附的夹头扳手在每个孔中顺时针旋转以牢固拧紧。要取下钻头，在一个孔中逆时针旋转夹头扳手。

如何调节钻孔速度？

电钻具有变速控制。扣动扳机越紧，旋转速度越快。此外，您可以使用工具上的速度调节旋钮预设最高速度：顺时针旋转提高速度，逆时针旋转降低速度。

如何反转电钻旋转方向？

找到触发器附近的按钮。按下R侧为顺时针旋转（从后方看），按下L侧为逆时针旋转。标记(R)和(L)在机身上。

我应该使用哪种类型的钻头？

对于金属或塑料，使用普通金属加工麻花钻头。对于木材，使用木工钻头，但对于6.5毫米或更小的孔，建议使用金属加工钻头。始终确保钻头锋利且适合材料。

如何安装可选辅助手柄？

辅助手柄可以安装在齿轮箱盖的任意一侧。只需将其旋入所需一侧的插座中并牢固拧紧。这样可提供更好的控制并降低受伤风险。

如果电钻在使用过程中停转怎么办？

如果电钻停转，立即松开扳机。从工件上取下钻头，然后减小压力重新开始。不要反复扣动扳机，否则可能损坏电机。

如何维护电钻？

定期检查钻头磨损情况并更换或磨锐。检查所有安装螺丝，如有松动则拧紧。对于碳刷的检查和更换，务必将电钻送至HiKOKI授权服务中心。

我可以在户外使用电钻吗？

可以，但请确保使用适合户外使用的延长线。如果无法避免在潮湿场所操作，请使用漏电保护器（RCD）保护的电源以降低触电风险。

HiKOKI D10VC2是双重绝缘的吗？

虽然手册中没有明确说明，但安全说明提到了接地工具。不过，电钻可能具有基本绝缘。为了安全，始终使用RCD并避免潮湿环境。

在哪里可以维修电钻？

所有维修、改装和检查必须由HiKOKI授权服务中心进行。请参阅手册中的维修零件清单，并将工具送至服务中心进行用户级以上的任何维护。

用户手册 D10VC2 HiKOKI

使用说明书
Handling instructions

目次

电动工具通用安全警告.....2 用途.....5

使用电钻时应注意事项....4 作业之前....5

符号....4 使用方法....7

规格....5 维护和检查....8

标准附件....5 维修零部件一览表....9

选购附件（分开销售） 5

电动工具通用安全警告

警告！

阅读所有警告和所有说明。

不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 “电动工具” 指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。

1）工作场地的安全

a）保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c）让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2）电气安全

a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b）避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c）不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

e）当在户外使用电动工具时，使用适合户外使用的外接软线。

适合户外使用的软线将减少电击危险。

f）如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。

使用RCD可减小电击危险。

3）人身安全

a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b）使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。

c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

d）在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e）手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。

使用这些装置可减少尘屑引起的危险。

4）电动工具使用和注意事项

a）不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b）如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。

许多事故由维护不良的电动工具引发。

f）保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

中文

g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5）维修

a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

使用电钻时应注意事项

1. 使用冲击电钻时要戴好耳罩。

暴露在噪声中会引起听力损伤。

1. 使用随工具提供的辅助手柄。

操作失手会引起人身伤害。

1. 当在钻削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。

钻削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。

1. 请勿戴用易于卷起的材料（如棉花，羊毛，布或线等）制成的手套。

2. 在钻入墙壁，天花板或地板之前，务必确认其中没有埋设电缆或管道。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅读使用说明书

规格

除了主机（1 台）外，产品包中还包括表中所列的附件。

卡盘扳手 1

选购附件（分开销售）

(1) 侧柄
(2) 挂钩
(3) 挂钩 (A)

用途

在金属，木材和塑料上钻孔。

作业之前

1. 电源

确认所使用的电源与工具铭牌上标示的规格是否相符。

1. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。

1. 延伸电缆

若作业场所移到离开电源的地点，应使用容易足够、铠装合适的延伸线缆，并且要尽可能地短些。

中文

4. 选择合适的钻头

○ 在金属或塑料上钻孔时使用普通的金工钻头。

○ 在木材上钻孔时使用普通的木工钻孔。

但是，当钻小于 6.5 mm 的孔时，请使用金工钻头。

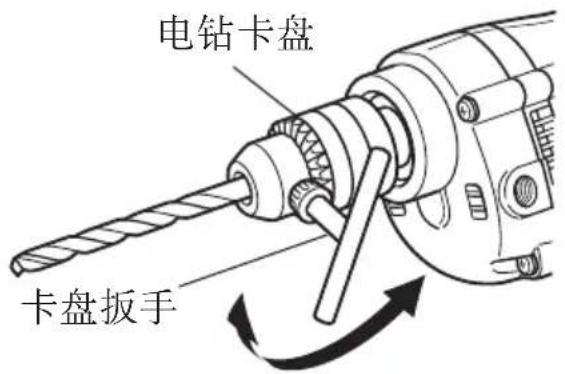

5. 钻头的装配和拆卸（图 1）

(1) 打开夹盘钳夹，并将钻头插入夹盘。

(2) 将卡盘扳手分别放在夹盘的三个孔之上，并将其沿顺时针方向旋转（前视）使之固定。

(3) 要拆卸钻头时，将卡盘扳手放入夹盘上的一个孔中，并将其沿逆时针方向转动。

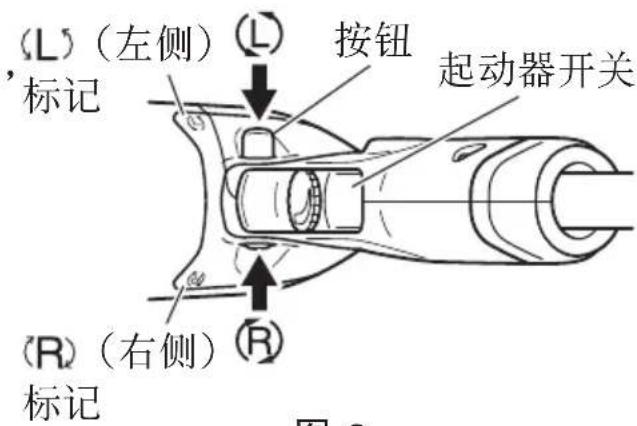

6. 确认钻头旋转方向（图 2）

按下按键的R（右）侧可使钻头沿顺时针方向（前视）旋转；按下按键的L（左）侧可使钻头沿逆时针方向旋转。

(机身上有 和) 标记)

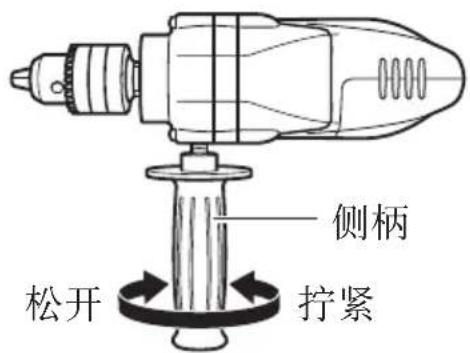

7. 侧柄的装配（选购件）

可将它装配在电钻的左侧或右侧，以供惯用左手或右手的人使用。

要装配侧柄时，将其插入电钻上所需侧的插座，并将其拧紧。（图 3）

8. 挂钩的装配（选购件）

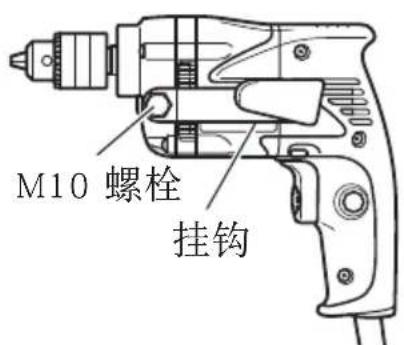

挂钩（侧面装配）（图 4）

图1

图 2

图 3

用挂钩附带的 M10 螺栓将挂钩紧固在齿轮盖的所需侧面上。

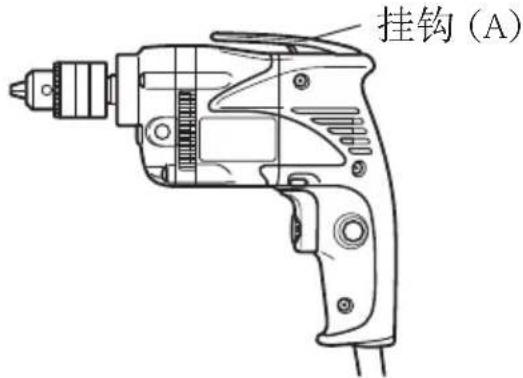

挂钩(A)(顶面装配)(图5)

要装配挂钩(A)时, 需要拆下盖住本机电气系统的手柄部分。为了保证长期安全操作和防止触电, 必须仅由经授权的日立维修中心在本电钻上装配挂钩(A)。

图 4

图 5

注意！

当使用装配有挂钩的电动工具时，请注意以下事项：

○ 将主机悬挂在腰带上之前，请确认电钻已经完全停止转动。

在它悬挂在腰带上时，必须从电源插座上拔下电源插头。

○ 请勿将电动工具悬挂在腰带上行走。

○ 在高处操作时，不慎使电动工具掉落是非常危险的。如果挂钩变形或挂错位置，则挂钩可能会脱落，从而导致电动工具掉落。

请避免发生危险。

☐ 钻孔时，有时电动工具会猛烈晃动（例如当刺破工件时）。请小心发生这种情况时不要被挂钩扎伤。

使用方法

1. 开关操作

○ 按下起动器时，电钻旋转；松开起动器时，电钻停止。

○ 改变拉起动器开关的程度可以控制电钻的转速。轻拉起动器开关转速较慢，进一步拉起动器开关则转速变快。

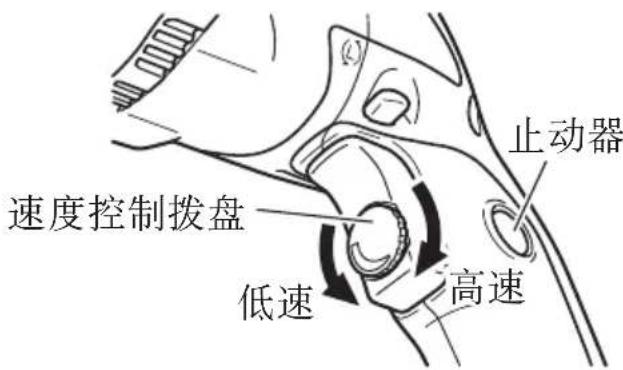

○ 可以用速度控制拨盘预选所需的旋转速度。

顺时针转动速度控制拨盘提高速度，逆时针转动降低速度。（图6）

图6

○ 拉起动器并推制动器，保持开关合上状态，便于连续运转。当开关断开时，再次拉起动器便可释放制动器。

1. 钻孔

○ 钻孔时，请慢慢起动电钻，并逐渐提高转速。

总是保持对钻头施加垂直的压力。钻孔时要保持足夠的压力，但不要过分用力按压而导致马达停转或使钻头偏斜。

☐ 要尽量减少停转或损坏材料时，请减少对钻头施加的压力并在穿孔前降低压力。

○ 如果电钻停转，则立即释放起动器，从工件上取出钻头并重新开始钻孔。请勿按下和松开起动器以试图起动已停转的电钻，否则会损坏电钻。

○ 钻头口径越大，手臂受到的反作用力也越大。

必须注意不要因反作用力而失去对电钻的控制。为了获得良好的控制，脚步要站稳，使用侧柄，用双手握紧钻机，确保钻头与被钻面保持垂直。

中文

维护和检查

1. 检查钻头

继续使用已磨损或损伤的钻头，不仅使工作效率大为降低，同时又会导致电动机过载。因此，钻头必须时常检查，并根据情况需要换新件。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。

3. 电动机的维护

电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾湿。

4. 检查炭刷

为了保证长期安全操作和防止触电，必须仅由经授权的日立维修中心检查和更换炭刷。

5. 维修零部件一览表

注意！

日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。

当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给经日立公司授权的维修中心，将有助于维修或保养工作。

在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

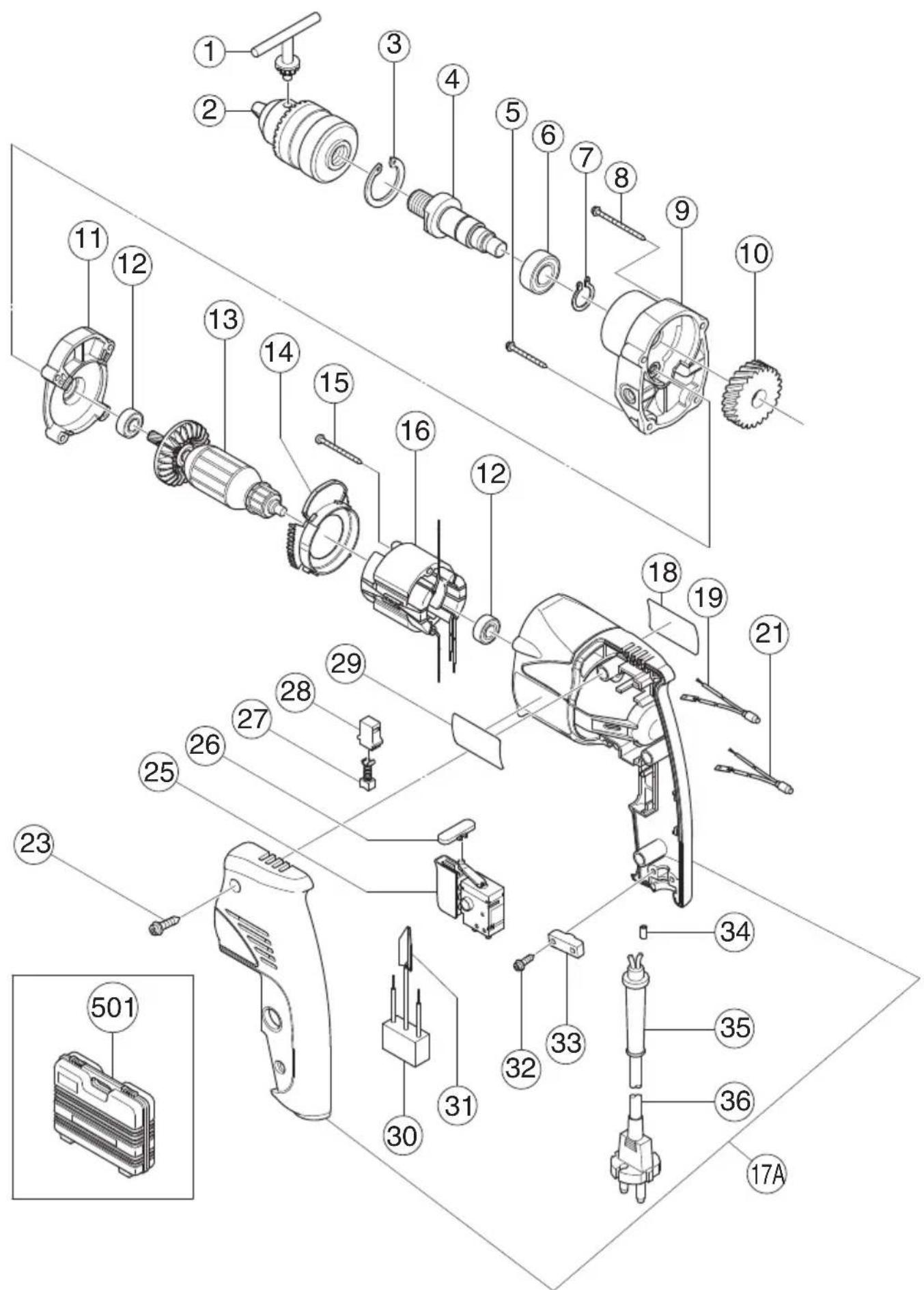

维修零部件一览表

上海市闵行区浦江工业园区三鲁路3585号7幢3楼

制造商

福建日立工机有限公司

福建省福州市福兴投资区湖塘路

Hitachi Koki Co., Ltd.

707

编号：C99120028 F

发行日期：2017年7月

中国印刷
