产品类型	无绳电钻起子
品牌	高壹工机
型号	LDU4
电源	14.4 伏锂电池
电池容量	1.5 安时（典型值）
夹头类型	无钥匙，0.8-10 毫米
最大扭矩	30 牛米
空载转速	0-600 / 0-1800 转/分（可调）
速度设置	双速变速箱
功能	钻孔，螺丝起拧
正反转	是
变速扳机	是
LED 灯	是
皮带夹	是
尺寸（长 x 宽 x 高）	200 x 65 x 210 毫米
重量（含电池）	1.4 千克
维护和清洁	用干布擦拭；保持通风口清洁
安全特性	过载保护，锁定按钮
可用备件	电池，充电器，夹头，碳刷
可维修性	由授权中心维修
一般信息	高壹工机 LDU4 无绳电钻，适用于 DIY 和专业用途

常见问题 - LDU4 HiKOKI

高壹工机 LDU4 使用什么电池？

高壹工机 LDU4 使用高壹工机 BSL14 系列的 14.4V 锂电池，通常为 1.5 安时或更高。

如何更换钻头？

逆时针旋转无钥匙夹头以打开，插入钻头，然后顺时针旋转以牢固拧紧。

在木材上的最大钻孔直径是多少？

使用麻花钻头时，在木材上的最大钻孔直径约为 25 毫米（1 英寸）。

如何调节扭矩？

旋转夹头附近的扭矩调节环至所需设置。数字越大扭矩越大（螺丝起拧），数字越小用于钻孔。

电池充电需要多长时间？

使用标准高壹工机充电器，1.5 安时电池充满电大约需要 30-45 分钟。

LDU4 是否兼容旧的日立电池？

是的，LDU4 兼容旧的日立 14.4V 锂电池，但请务必检查接口兼容性。

如何切换正反转？

使用位于扳机上方的正反转开关。向左滑动为正转，向右滑动为反转。

如果电钻过热该怎么办？

立即停止使用电钻，取出电池，在通风处让其冷却。检查通风口是否堵塞。

我可以使用带有冲击功能的电钻吗？

不，高壹工机 LDU4 是标准电钻起子，没有冲击机制。不适合在砖石上钻孔。

在哪里可以找到用户手册？

用户手册可在 notice-facile.com 上免费下载，格式为 PDF，适用于高壹工机 LDU4。

用户手册 LDU4 HiKOKI

閱讀所有說明，未遵守下列之說明可能導致電擊、火災及/或嚴重傷害。

「電動工具」一詞在下列警告中，關係到電源操作（有線）之電動工具或電池操作（無線）之電動工具。

記住這些說明

1）工作場所

a）保持工作場所清潔及明亮。

雜亂及昏暗區域易發生意外。

b) 勿在易產生爆炸之環境中操作，譬如有易燃液體、瓦斯或粉塵存在之處。

電動工具產生火花會引燃粉塵或煙氣。

c) 當操作電動工具時，保持兒童及過往人員遠離。

分神會讓你失去控制。

2) 電氣安全

a) 電動工具插頭必須與插座配合，絕不可以任何方法修改插頭，且不得使用任何轉接插頭於有接地之電動工具。

不修改插頭及所結合之插座可減少電擊。

b) 避免身體接觸到接地面諸如管子、散熱器、爐灶及冰箱。

如果你的身體接地或搭地，會增加電擊的危險。

c) 勿讓電動工具淋雨或曝露在潮濕的環境下。

電動工具進水會增加電繫的危險。

d) 勿濫用電源線。絕勿使用電源線去纏繞、拖拉電動工具或拔插頭，保持電源線遠離熱氣、油氣、尖角或可動零件。

損壞或纏繞的電源線會增加電繫之危險。

e) 電動工具在室外操作時要使用一適合室外用的延長線。

使用合適之室外用延長線會減少電擊的危險。

3) 人員安全

a) 保持機警，注意你正在做什麼，並運用普通常識操作電動工具。

當你感到疲勞或受藥品、酒精或醫療影響時，勿操作電動工具。

操作中瞬間的不注意可能造成人員嚴重的傷害。

b) 使用安全裝備，常時佩戴安全眼鏡。

安全裝備有防塵口罩、防滑安全鞋、硬帽，或在適當情況下使用聽覺防護，可減少人員傷害。

c）避免意外地啟動。在插電前確認開關是在“off”的位置。

以手指放在開關握持電動工具，或在電動工具的開關於 “on” 的狀況下插上插頭，都會導致意外發生。

d) 在將電動工具啟動前，先卸下任何調整用鑰匙或扳手。

扳手或鑰匙遺留在電動工具的轉動部位時，可能導致人員傷害。

e）身體勿過度伸張，任何時間要保持站穩及平衡。

以便在不預期的狀態下，能對電動工具有較好的控制。

f) 衣著要合宜，別穿太鬆的衣服或戴首飾。保持你的頭髮、衣服及手套遠離轉動部位。

寬鬆的衣服、手飾及長髮會被捲入轉動部位。

g）如果裝置要用於粉塵抽取及集塵設施，要確保其連接及正當使用。

使用此類裝置能減少與粉塵有關之危害。

4）電動工具之使用及注意事項

a）勿強力使用電動工具，使用正確之電動工具為你所需。

正確使用電動工具會依其設計條件使工作做得更好更安全。

b) 如果開關不能轉至開及關的位置，勿使用電動工具。

任何電動工具不能被開關所控制是危險的，必須要修理。

c) 在做任何調整、更換配件或收存電動工具時，要將插頭與電源分開，且/或將電池從電動工具中取出。

此種預防安全措施可減少意外開啓電動機之危險。

d) 收存停用之電動工具，遠離兒童，且不容許不熟悉電動工具或未瞭解操作電動工具說明書的人操作電動工具。

在未受過訓練的人手裡，電動工具極為危險。

e) 保養電動工具，檢核是否有可動零件錯誤的結合或卡住、零件破裂及可能影響電動工具操作的任何其他情形-電動工具如果損壞，在使用前要修好。

許多意外皆肇因於不良的保養。

f) 保持切割工具銳利清潔。

適當的保養切割工具，保持銳利之切削鋒口，可減少卡住並容易控制。

g) 按照說明書使用電動工具、配件及刀具等，使用特殊型式之電動工具時要考量工作條件及所執行之工作。

使用電動工具未如預期用途之操作時，會導致危害。

5）維修

a) 讓你的電動工具由合格修理人員僅使用相同的維修零件更換。

如此可確保電動工具的安全得以維持。

注意事項：

不可讓孩童和體弱人士靠近工作場所。

應將不使用的工具存放在孩童和體弱人士伸手不及的地方。

使用手提帶柄電磨機的注意事項

1. 在安全狀態下用於正當的用途。

本機是用於各種金屬、樹脂及陶瓷的研磨或精加工的攜帶式工具。

2. 使用規定的砂輪。

本機所用砂輪應裝備有最大直徑為18公釐的軸以及一根3公釐或6公釐的軸。

3. 使用之前應先試運轉。

務請檢查所要用的砂輪有無裂紋或破裂。

而且使用之前應先試運轉，檢查有無異常。

4. 帶護目鏡保護眼睛。

研磨作業中，請帶護目鏡。若因研磨而會產生大量灰塵時，則應戴口罩。

5. 機器應握緊。

使用時，務請握緊機器。否則，會因反作用力而反衝。

6. 請勿施加過大負荷於機器上。

切勿將機器猛力往工件上壓，使轉速急劇降低，以免影響工作效率並導致砂輪軸彎曲。

7. 切勿碰到旋轉機件。

砂輪在旋轉時，勿讓雙手及身體的其他部分靠近，以免被割傷、擦傷或捲入衣服。

8. 注意砂輪飛出火花。

磨粒會變成火花飛出。易燃物與易損物必須放在遠離工地的安全地區。同時，也要注意不可讓火花直接碰到手腳。

9. 機器要等停止運轉後才放下。

沒用雙手握緊機器切勿開動。仍在運轉時，請勿將機器放在桌上或地板上。

10. 裝回砂輪要遵照正確的順序進行。

裝回砂輪時，注意遵照使用說明書所述步驟進行。

11. 僅使用與動力公主銘牌上標註的“無負荷RPM”相同大小的速度作為安全速度下限的砂輪。

規格

電壓(按地區)*(110V, 115V, 120V, 127V, 220V, 230V, 240V)
輸入功率* 240 W
額定輸出功率 120 W
無負荷速度* 23000轉/分
安裝磨輪 最大 32 mm	旋轉軸直徑 6 mm
重量(不含線纜) 1.9 kg

*當須改變地區時應檢查產品上的銘牌。

標準附件

(1) 安裝磨輪 (KA-1,2,4,5,6) …… 1

(2) 修整器 …… 1
(3) 扳手 …… 1
(4) 扳手 …… 1
(5) 箱子 1

標準附件可能不預先通告而徑予更改。

選購附件（分開銷售）

○旋轉軸為6 mm的安裝磨輪

3 mm彈簧筒夾頭是為了安裝直徑3 mm旋轉軸的安裝磨輪而設計的，用來加工細小部件。除了旋轉軸孔外尺寸及加工方法與6 mm的彈簧筒夾頭相同。

○3 mm旋轉軸的安裝磨輪

所有的安裝磨輪都備有WA粒度，80拋光和P結合，適合用於拋光普通及特殊的鋼材。購買並利用適當形狀的安裝磨輪以便加工。

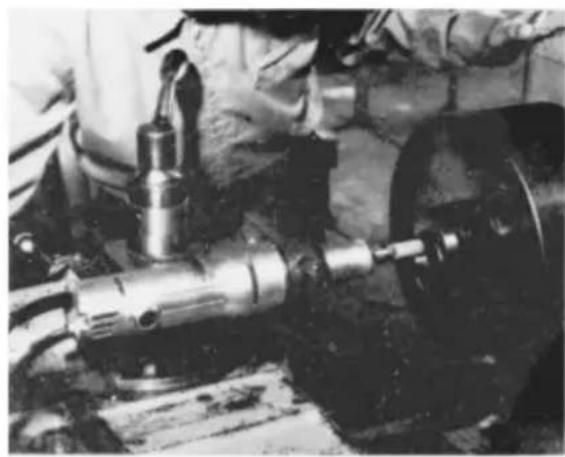

○萬能架

當研磨工件內側表面或加工特殊形狀工件時，使用萬能架。這時把手提帶柄電磨機裝到車床上。拆掉車床刀架後把萬能架安到十字導板上。

○壓力加工、沖模鑄造及模製用沖模的拋光。
○螺紋切割沖模、工件及其他小型零件的拋光。
○工件及機器零件的內部打磨。

作業之前

1. 電源

確認所使用的電源與工具銘牌上標示的規格是否相符。

2. 接地

這個工具在使用時一定要接地以防操作者受到電擊。工具是配備有三導線和接地式插銷以適應正常接地插座。在電纜中的綠色（或綠和黃）導線是接地線。千萬不要把綠地（綠和黃）線接到火線上。

3. 電源開關

確認電源開關是否切斷。若電源開關接通，則插頭插入電源插座時電動工具將出其不意地立刻轉動，從而招致嚴重事故。

4. 延伸線纜

若作業場所移到離開電源的地點，應使用容量足夠、鎧裝合適的延伸線纜，並且要盡可能地短些。

5. 確認環境條件

確認工作場地安排在符合規定措施的條件下。當研磨薄鋼板時，因工作臺的狀態會產生很大的噪聲，它是因為研磨鋼板引起的。為了消除這種有害的噪聲可在被研磨的材料下放一塊橡皮墊。

6. 装上安裝磨輪

●常用的安裝磨輪其外外徑等於或小於32 mm。

當使用一個超過該直徑的安裝磨輪時，安裝磨輪圓周速度將超過安全極限，可能發生意外。絕不要用外徑超過32 mm的安裝磨輪。

●用兩個扳手就可以很簡單地安上或拆下安裝磨輪（參閱圖1）

●裝配好的砂輪請安裝得不使其軸突出15釐以上。

注意：

1. 不要當把一個比規定直徑（6 mm）細的迴轉軸插入彈簧筒夾頭時擰緊夾頭，也不能在彈簧筒夾頭空着時擰緊它。

2. 當安裝一個有迴轉軸的安裝磨輪時，在楔形部分塗少許軸油（或縫紉機油）後再擰緊彈簧筒夾頭，見圖2。

選用安裝磨輪方法

安在手提帶柄電磨機上的安裝磨輪應適合於研磨承壓、模具鑄造形狀以及其它高碳鋼或低鋼部件（除不鏽鋼板外）。

按被研磨的部件安裝磨輪有許多類型。應選用適合於被研磨部件的安裝磨輪。

●下列表格給出了安裝磨輪及被研磨部件的概要：

被研磨的部件 粒度 抛光 結合 結構 結合劑
低碳鋼、高碳鋼鍛鋼 WA 60		~8	0	P	m
鑄鋼	C	36	M - O	m	V
黃銅、青銅、鋁	C	36	J - K	m	V
陶瓷	WA 60	~8	0	M	m
合成樹脂	C	36	K - M	m	V

●帶迴轉軸小尺寸的安裝磨輪是為拋光細小表面準

備的。當安裝磨輪迴轉軸的直徑為3 mm時，要用3 mm迴轉軸的彈簧筒夾頭，HiKOKI販賣商做為任選附件分別通知。

使用方法

1. 開關的操作

(1) 將手柄向右推（開的一側），電源接通；將手柄向左推（關的一側），電源切斷。

(2) 安上一個新安裝磨輪後首先開電源，防止人們接近旋轉的安裝磨輪，以免可能發生機械差錯出現危險。

2. 操作注意事項

(1) 裝安裝磨輪輕壓到被研磨的部件上

當拋光部件時，需要高轉速。使用高轉速手磨鑽時使壓小減到最小。

(2) 修整安裝磨輪

●安上安裝磨輪後，用修整器校正磨輪中心偏差。 如果安裝磨輪偏心，不僅不能精密地研磨而且增加手提帶柄電磨機的震動，從而降低磨機的精度和壽命。

●一個受到阻塞或被磨損的安裝磨輪將弄污加工表面或降低拋光效率。

有時用修整器整修安裝磨輪。

維護和檢查

1. 檢修安裝磨輪：

確保安裝磨輪沒有破損及表面的缺陷。

2. 檢查安裝螺釘

要經常檢查安裝螺釘是否緊固妥善。若發現螺釘鬆了，應立即重新扭緊，否則會導致嚴重的事故。

3. 電動機的維護

電動機繞線是電動工具的“心臟部”。應仔細檢查有無損傷，是否被油液或水沾濕。

4. 檢查碳刷（圖3）

馬達使用碳刷，它是消耗部品，因此使用過久的碳刷將會導致馬達故障，用具有相同碳刷號的新碳刷去更換舊的，碳刷編號用數字表示碳刷何時用舊或接近於磨損極限此外，要經常保持碳刷清潔以及保證它在刷握裡能自由滑動。

5. 更换碳刷

用無頭螺絲刀卸下碳刷蓋、然後可以很容易的取下碳刷。

6. 維修部件目錄

注意：

HiKOKI電動工具的修理、維護和檢查必須由HiKOKI所認可的維修中心進行。

當尋求修理或其他維護時，將本部件目錄與工具一起提交給HIKOKI所認可的維修中心會對您有所幫助。在操作和維護電動工具中，必須遵守各國的安全規則和標準規定。

改進：

HiKOKI電動工具隨時都在進行改進以適應最新的技術進步。

因此，有些部件可能未預先通知而進行改進。

註：

爲求改進，本手冊所載規格可能不預先通告而徑予更改。
