用户手册 FD10SA HiKOKI

电动工具通用安全警告 2 用途 6
电钻安全警告....4 作业之前 ....6
使用电钻时应注意事项....4 使用方法....6
符号....5 维护和检查....9
规格....6 维修零部件一览表....10

电动工具通用安全警告

警告！

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语 “电动工具” 是指市电驱动（有线）电动工具或电池驱动（无线）电动具。

1）工作场地的安全

a）保持工作场地清洁和明亮。
杂乱和黑暗的场地会引发事故。
b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c）操作电动工具时，远离儿童和旁观者。
注意力不集中会使你失去对工具的控制。

2）电气安全

a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将降低电击风险。

b）避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接触接地表面会增加电击风险。

c）不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击风险。

d）不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击风险。

e）当在户外使用电动工具时，使用适合户外使用的延长线。

适合户外使用的电线将降低电击风险。

f）如果无法避免在潮湿环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。

RCD 的使用可降低电击风险。

3）人身安全

a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b）使用个人防护装置。始终佩戴护目镜。

防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。

c) 防止意外起动。在连接电源和 / 或电池包、拿起或搬运工具前确保开关处于关断位置。 手指放在开关上搬运工具或开关处于接通时通电会导致危险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e）手不要过分伸展。时刻注意立足点和身体平衡。这样能在意外情况下能更好地控制住电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。

g）如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。 使用集尘装置可降低尘屑引起的危险。

h) 不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。

4）电动工具使用和注意事项

a）不要勉强使用电动工具，根据用途使用合适的电动工具。
选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。
b）如果开关不能接通或关断电源，则不能使用该电动工具。
不能通过开关来控制的电动工具是危险的且必须进行修理。

c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和 / 或卸下电池包（如可拆卸）。

这种防护性的安全措施降低了电动工具意外起动的风险。

d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。

电动工具在未经培训的使用者手中是危险的。

e）维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。

许多事故是由维护不良的电动工具引发的。

中文

f）保持切削刀具锋利和清洁。

维护良好地有锋利切削刃的刀具不易卡住而且容易控制。

g）按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险情况。

h）保持手柄和握持表面干燥、清洁，不得沾有油脂。

在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

5）维修

a）由专业维修人员使用相同的备件维修电动工具。

这将保证所维修的电动工具的安全。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

电钻安全警告

1）当在钻削附件可能触及暗线或其自身导线的场合进行操作时，要通过绝缘握持面握持工具。钻削附件碰到带电导线会使工具外露的金属零件带电而使操作者受到电击。

使用电钻时应注意事项

1. 当在钻削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。

钻削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。

1. 安装钻头或螺丝刀头时，先把它完全插入钻头卡盘，然后用卡盘扳手拧紧钻头卡盘。

如果没有将钻头安装好，那将是很危险的，因为在作业中钻头会滑脱或松动。

1. 请勿戴容易被卷进的材料，如棉、毛、布、线等制成的手套。

2. 工作中或刚收工后，请勿碰钻头。因为工作中钻头会变得很热，可能会造成严重烧伤事故。

3. 将电钻放在地板上时，应先确认电钻是否已完全停止。

4. 使用时，请用双手握紧电钻。

5. 在往墙上、地板或天花板内钻孔时，要事先充分了解其中是否埋有电线或其它管道。

6. 在高处作业时，请注意下方。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅读使用说明书

规格

型式	FD10SA FD10VA
电压 220 V	~
输入功率	285 W
空载转速 2300 /min	0-2300 /min
能力: 钢铁木材	10 mm18 mm
重量(不含线缆)	1.1 kg

用途

1. 各种材料的钻孔

○ 金属 ……使用铁工钻头
○ 木材 ……使用木工钻头（但钻供木螺丝用的先导孔或小于 6.5 mm 的孔时，要使用铁工钻头）

1. 木螺丝的拧紧（仅用于 FD10VA 型）

请使用螺丝刀头和菲利浦螺丝以便拧紧。

作业之前

1. 电源

确认所使用的电源与产品铭牌上标示的规格相符。

1. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。

1. 延伸线缆

若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，并且要尽可能地短些。

1. 检查钻头卡盘是否拧紧

钻头卡盘在出厂时已被拧紧，但使用前请再检查一次，看其是否有松动。

如有松动，请按顺时针方向拧紧钻头卡盘。

使用方法

1. 开关的操作

拉扳机，推锁挡后，开关即保持接通状态，便可继续钻孔。要关掉开关时，请再拉一次扳机释放锁挡。

2. 速度调整

[FD10SA]

拉扳机开关即可获得最高速度。

[FD10VA]

(1) 速度可从零调整到最高速度，速度高低因扳机的范围大小而异。
(2) 最高速度可以旋转调整钮，可从零调整到 2300 /min。
(3) 按顺时针方向旋转调整钮，速度则变高；按逆时针方向旋转调整钮，速度则变低。（调整钮转一圈，钻头约转 3 转）（图 1）
(4) 无论调整钮已转到什么位置，都可用锁挡将开关锁定于该位置。请根据各工件的速度要求，选择适当位置。

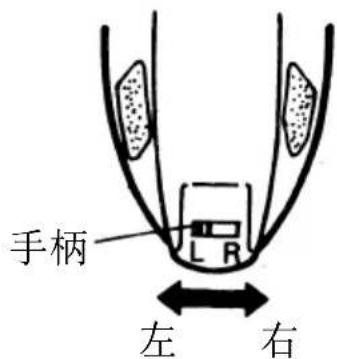

3. 钻头转向的确认（图 2）

调整钮 低速 高速 扳机开关 锁挡

图1

手柄 L R 左 右

图2

按下倒转开关手柄的 R 侧，钻头便按顺时针方向（从后面看去）旋转。按下倒转开关手柄的 L 侧，钻头便按逆时针方向旋转。

注意！

作业中请勿改变钻头转向。改变钻头转向之前应先关掉开关，否则会烧坏马达。

4. 作为钻机使用时

(1) 装上钻头

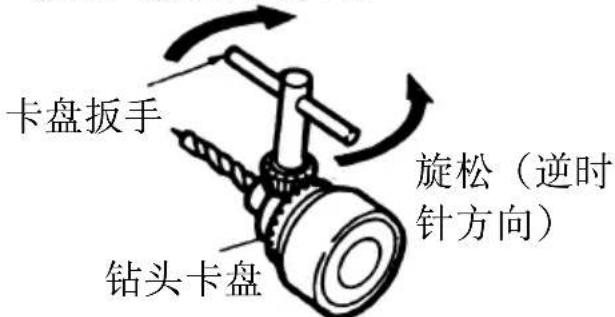

请用卡盘扳手拧紧钻头。在卡盘上有三个卡盘扳手可以插入的孔，固定钻头时，请平均用力拧紧三个孔，而不要只拧紧一个孔。用与上述相反的动作即可拆下钻头。（图 3）

(2) 钻孔方法

① 用于木材的钻孔

○ 先将钻头尖对准所要钻孔的地方并且保持钻头垂直于工件表面，然后打开开关。

旋紧（顺时针方向）

卡盘扳手 钻头卡盘 旋松（逆时针方向）

图3

中文

○ 当钻头穿透木材后，只要钻头的尖端从对面刚刚露出一个尖尖就尽快将钻头移出。然后翻转工作，从反面来完成钻孔以得到一个整齐的孔（图 4）。如果在钻孔木件下面还有另外一块要钻的木材，仿照上述方法也可钻一个整齐的孔（图 5）。

○ 木工件的钻孔不需要加很大的压力，因为它类似于使用螺钉穿入。即使用过分大的力，钻孔速度也不会加快。

② 用于金属的钻孔

○ 用金工钻头对金属钻孔时，在钻孔位置先钻一个中心孔。这样钻孔较为安定，因为钻头尖端不会滑脱。

○ 如果用刷子或旧牙刷在钻头上涂上缝纫机油或肥皂水，钻头将更耐用。

○ 即使用力太大，钻孔速度也不会加快。相反地，钻头的边缘会受到损坏，以致降低工作效率并缩短钻头的使用寿命。

请勿让马达淋到水，以免引起马达故障与触电事故。

1. 使用传动木螺丝时（FD10VA）

(1) 螺丝刀头

○ 旋入一字槽头木螺丝时，螺丝刀头容易脱落，因此请尽可能使用十字槽头木螺丝。

○ 选用适合于木螺丝的十字槽头和一字槽头的螺丝刀头。

(2) 先导孔

如用略小于木螺丝直径的钻头开先导孔，木材便不会破裂，同时木螺丝也较容易旋入。

(3) 旋入作业

○ 先将木螺丝轻轻放在先导孔内，然后把钻头对准槽，打开开关，旋入螺丝。

1. 收工后的注意事项

在旋转部件完全停止之前把钻头放在多尘处时，请确认机器不会吸入尘埃切屑。

维护和检查

注意！

维护和检查电钻之前，必须关闭电源开关并拔出电源插头。

1. 检查钻头和螺丝刀头

使用磨损的钻头会引起马达故障并降低钻孔效率，因此发现钻头磨损时应立即更换钻头或重新将其磨锋利。若使用尖端已磨损或断裂的钻头，将因滑脱而导致危险事故，所以应更换新的。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。

3. 更换电源线

必须更换电源线时，应由HiKOKI公司授权的维修中心来更换，以避免安全危险。

本电动工具的电源线损坏时必须更换成由维修组织特别准备的电源线。

4. 维修

电钻发生故障时，应与授权的服务中心商洽。

5. 维修零部件一览表

注意！

HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心进行。

当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给经HiKOKI公司授权的维修中心，将有助于维修或保养工作。

在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

中文

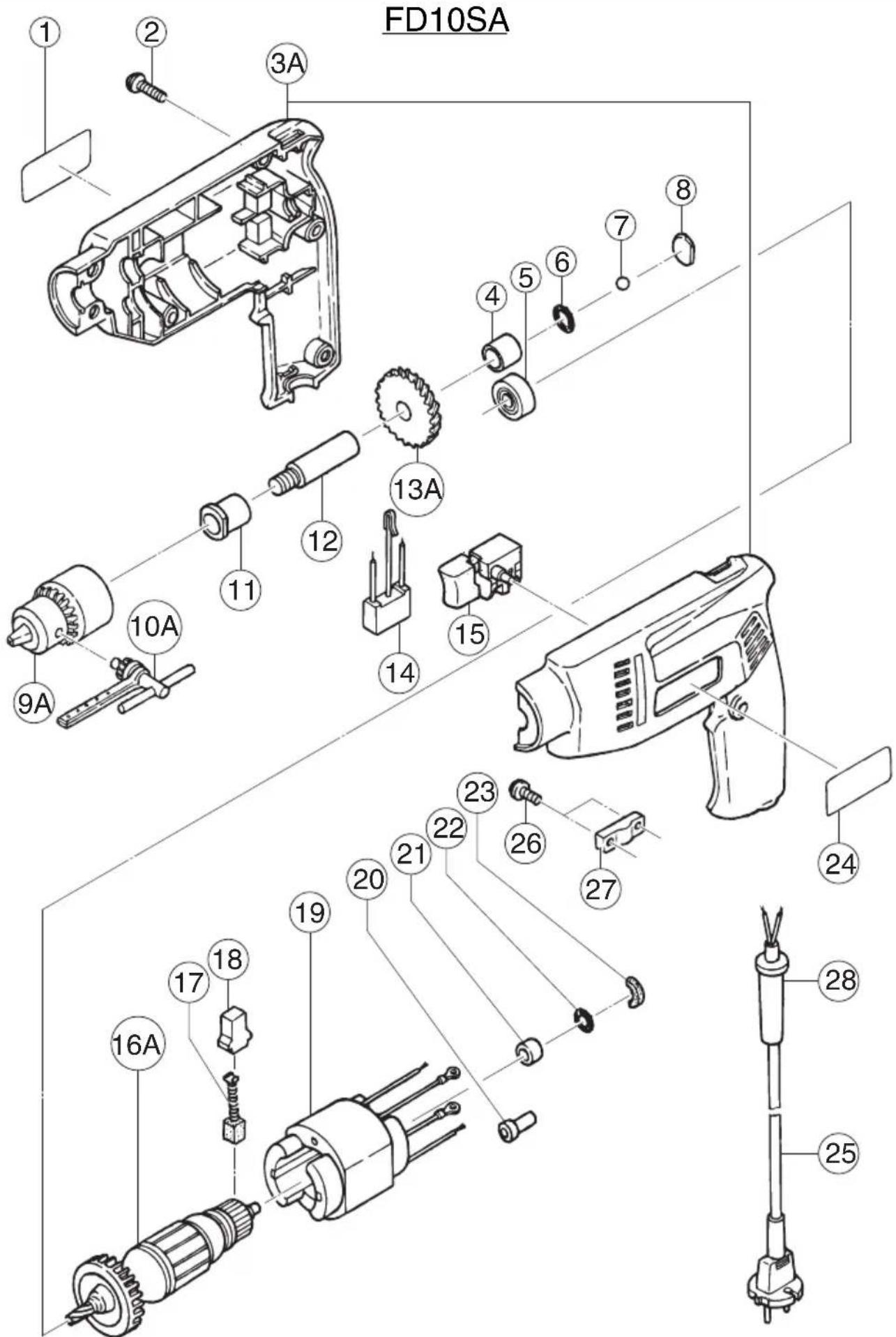

维修零部件一览表

FD10SA 1 2 3A 4 5 6 7 8 9A 10A 11 12 13A 14 15 16A 17 18 19 20 21 22 23 24 25 26 27 28

项目号 代码号 使用数 备注

2 994806 7 D4×20

3A 994731 1

4 954789 1

5 608VVM 1 608VVC2PS2L

6 876031 1 S-16

7 959154 1 D5.556

8 954166 1

9A 950292 1 10TLRA "10A"

10A 980057 1 10TL2

11 987072 1

12 994720 1

13A 994721 1

14 987047 1

15 994734 1

16A 360038E 1 220V

17 999041 2

18 930483 2

19 340071E 1 220V

20 959141 1

21 987106 1

22 987105 1 S-10

23 994722 1

24 —— 1

25 500409Z 1

26 994810 2 D4×16

27 960266 1

28 930487 1 D8.2

中文

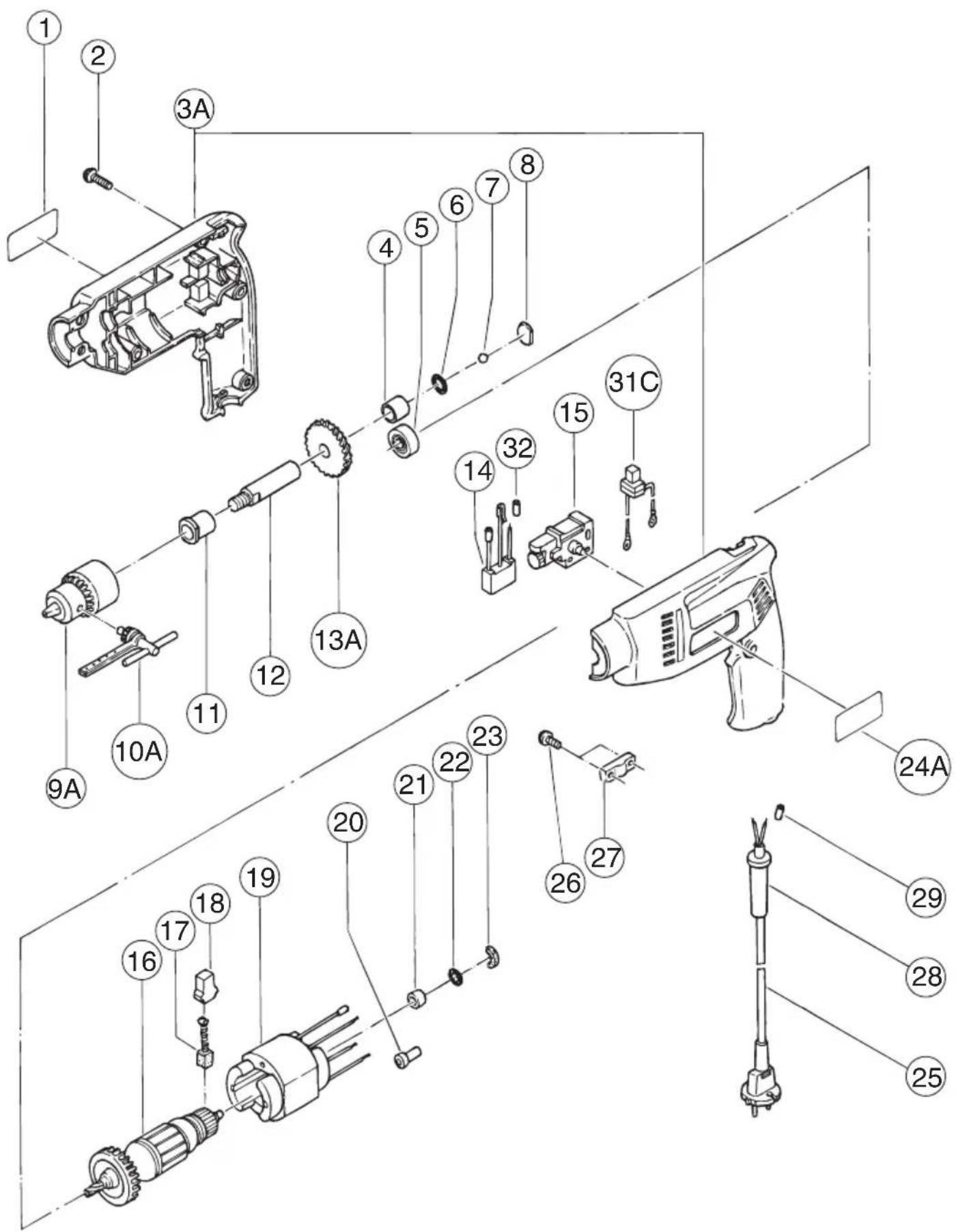

FD10VA
