用户手册 DN14DSL HiKOKI

不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 “电动工具” 指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

1）工作场地的安全

a）保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c）让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2）电气安全

a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b）避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c）不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

e) 当在户外使用电动工具时, 使用适合户外使用的外接软线。

适合户外使用的软线将减少电击危险。

f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。

使用RCD可减小电击危险。

3）人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。

c) 防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e) 手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。

使用这些装置可减少尘屑引起的危险。

4）电动工具使用和注意事项

a）不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和 / 或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。

许多事故由维护不良的电动工具引发。

中文

f）保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5）电池式工具使用和注意事项

a）只用制造商规定的充电器充电。

将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。

b）只使用配有特制电池盒的电动工具。

使用其他电池盒会发生损坏和着火危险。

c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。

电池端部短路会引起燃烧或火灾。

d）在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。

从电池中溅出的液体会发生腐蚀或燃烧。

6）维修

a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

充电式角向电钻安全警告

1. 请使用辅助握把（如果工具有提供），以免失控而造成人员受伤。
2. 在执行切割附件或紧固件会接触到暗线的操作时，通过绝缘的抓紧表面拿住电动工具。

接触 “带电” 电线的切割附件或紧固件会使电动工具的裸露金属部件 “带电并可能使操作员遭到电击。

其它安全警告

1. 确保打钻的区域绝对没有任何隐藏的障碍物，包括电线、水管或煤气管道。钻入上述物体可能导致触电或短路、煤气泄漏或其他可能造成严重事故或人员受伤的危险。
2. 确保在操作期间牢固地把持工具，否则会造成事故或人员受伤。

3. 固定工件。使用夹紧装置或老虎钳固定工件比手更牢固。

4. 工作环境的准备和检查

请按下列注意事项检查工作环境是否适当。

1. 勿让杂质进入电池连结口内。
2. 切勿拆卸电池与充电器。
3. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。
4. 请勿将电池丢入火中。

电池受热将会爆炸。

1. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的电池乱丢。
2. 请勿将异物插入充电器的通风口。

若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。

1. 工具过载时电机可能停止。如发生此种情况，请松开工具开关，并消除造成过载的原因。
2. 在寒冷环境（0℃以下）中使用电池有时会造成旋紧扭矩变弱以及作业量的减少。但是，这只是暂时现象，在电池变热后将会恢复正常。
3. 请不要用无匙夹头代替手动工具或用于拧紧作业。这样做有可能导致产品损坏。
   14.本产品在马达内含有强永磁。请遵守下面有关碎屑粘附在工具上和永磁对电子设备效应的注意事项。

○ 请勿将工具放在有金属碎屑的工作台上或工作区域内。

否则碎屑可能会粘附在工具上，导致受伤或故障。

○ 如果碎屑已粘附在工具上，请勿触摸。请用刷子去除碎屑。

否则可能会导致受伤。

○ 如果使用心脏起搏器或其它电子医疗设备，请勿操作或接近工具。

可能会影响电子设备的操作。

☐ 请勿在手机、磁卡或电子存储媒体等精密设备附近使用工具。

否则可能会导致误操作、故障或数据损失。

锂离子电池使用注意事项

为延长使用期限，锂离子电池备配停止输出的保护功能。

若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。

这并非故障，而是启动保护功能的结果。

1. 在残留的电池电力即将耗尽时，马达会停止。

在这种情况下，请立即予以充电。

1. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试着消除超过负荷的原因。之后您就可以再度使用。
2. 若电池在过载工作情况下过热，电池电力可能会中止。

在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。

中文

此外，请留心下列的警告及注意事项。

警告！

为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。

1. 确保电池上没有堆积削屑及灰尘。

○ 在工作时确定削屑及灰尘没有掉落在电池上。

○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。

☐ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。

☐ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它与金属零件（螺丝、钉子等）存放在一起。

1. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。

2. 切勿使用明显损坏或变形的电池。

3. 使用电池时请勿颠倒电极。

4. 请勿直接连接电源插座或汽车点烟器孔座。

5. 请依规定方式使用电池，切勿移作他用。

6. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。

7. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。

8. 在发觉有渗漏或异味时，请勿接近远离火源。

9. 请勿在会产生强烈静电的地方使用。

10. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任何异常，请立即将它从装备或电池充电器拆下，并停止使用。

注意！

1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水充分冲洗，立刻送医。

若不加以处理，液体可能会导致眼睛不适。

1. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。

上述情况可能会使皮肤受到刺激。

1. 若初次使用电池时发现生锈、异味、过热、褪色、变形及 / 或其它异常情况时，请勿使用并将该电池退还给供货商或厂商。

警告！

如果导电异物接触到锂离子电池的端子，电池可能短路，并导致火灾。

存放锂离子电池时，请务必遵循下列注意事项。

○ 切勿在存放盒中放置导电的残片，钉子，以及导线，如铁线和铜线。

☐ 为防止发生短路，应将电池装入工具中或者在存放时牢固地插入电池盖，直至看不到通风口。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

阅读所有安全警告和所有指示。

规格

除了主机（1 台）外，产品包中还包括表中所列的附件。

		充电器电池箱子电池盖				侧面手柄	夹头手柄座
DN14DSL DN18DSL		11或2111-
		11或21111
DN14DSL (NN) DN18DSL (NN)		-	-	-	-	1
		-	-	-	-	1

用途

○ 木质螺丝的驱动和拆卸。
○ 钻各种金属。
○ 钻各种木料。

电池的拆卸 / 安装法

1. 电池的拆卸法

请先紧抓住把手，然后再推压电池插销（2个）

以拆下电池（参照图 1）。

注意！

切勿使电池短路。

1. 电池的安装法

插入电池时请注意极性（参照图 1）

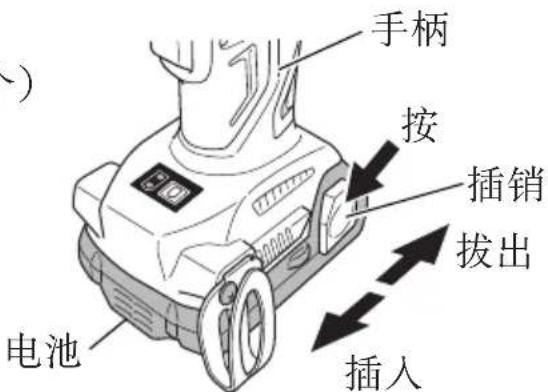

手柄 按 插销 拔出 电池 插入

图1

充电

使用电动工具之前，按下述方法将电池进行充电。

1. 将充电器的电源线连接到插座。

将充电器插头连接到插座时，指示灯闪烁红色（间隔为 1 秒）。

1. 将电池插入充电器。

如 图 2 所示，将电池紧紧地插入充电器。

充电器 指示灯 电池 UC18YKSL 指示灯 电池 充电器 UC18YFSL 电池

图2

1. 充电

将电池插入充电器后，将开始充电，指示灯会持续点亮呈红色。

电池完全充电后，指示灯将闪烁呈红色（以 1 秒的间隔）（参照表 1）。

- 指示灯显示

根据充电器或电池的情况，指示灯的显示如表 1 所示。

表 1

指示灯的显示
指示灯(红色)	充电前闪烁	点亮0.5秒钟,不点亮0.5秒钟(熄灭0.5秒钟)
	充电时点亮	连续点亮
	充电完成闪烁	点亮0.5秒钟,不点亮0.5秒钟(熄灭0.5秒钟)
	过热而等待	闪烁点亮1秒钟,不点亮0.5秒钟(熄灭0.5秒钟)	电池过热。无法充(电池冷却后开始进行充电)。
	无法充电闪动	点亮0.1秒钟,不点亮0.1秒钟(熄灭0.1秒钟)	电池或充电器有问题。

中文

● 电池温度和充电时间相关资料。

温度和充电时间如表 2 所示

表 2

电池\充电器		UC18YFSL UC1	8YKSL
充电电压 V 14.4 — 18
重量 kg 0.5 0.35
电池可充电温度 0°C — 50°C
电池容量的大致充电时间(20°C 下)
1.5 Ah	分钟	22	40
2.0 Ah	分钟	30	60
2.5 Ah	分钟	35	75
3.0 Ah	分钟	45	90
4.0 Ah	分钟	60	120
5.0 Ah	分钟	75	150
电池数 4 — 10

注：

充电时间可能根据环境温度和电压而有变化。

注意！

连续使用时，电池充电器温度将提升，因此会导致出现故障。完成充电后，下次充电前，请让电池充电器休息 15 分钟。

1. 从电源插座拔下充电器的电源线。

2. 握紧充电器并取出电池。

注：

充电后，先将电池从充电器中取出，然后妥善保存。

注意！

○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒钟（熄灭 0.5 秒钟）。

在此情况下，先让电池冷却下来，然后再充电。

○ 指示灯闪动时（以 0.2 秒钟的间隔），请检查并取出充电器电池接口处的任何异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心检查。

○ 由于内置的微型计算机需要大约 3 秒钟来确认使用充电器充电的电池已取出，所以请等待至少 3 秒钟后再将电池重新插入继续充电。如果电池在 3 秒内重新插入，电池可能无法正常充电。

○ 如果指示灯未以红色闪烁（每秒一次），但充电池电源线已连接至电源，表明充电器的保护电路可能已激活。

拔下电源线或插座，然后等待 30 秒左右再次连接。如果指示灯仍未以红色闪烁（每秒一次），请将充电器送还至 HiKOKI 授权服务中心。

操作

1. 安装和拆卸钻头

注意！

首先，拆下工具上的电池。

对于有键夹盘 (图 3)

(1) 打开夹盘钳夹，并将钻头插入夹盘。
(2) 将卡盘扳手分别放在夹盘的三个孔之上，并将其沿顺时针方向旋转（前视），使之固定。
(3) 要拆卸钻头时，将卡盘扳手放入夹盘上的一个孔中，并将其沿逆时针方向转动。

对于无键夹盘

(1) 安装钻头

向左转动，松动导套（如前视图中所示的逆时针方向），打开无键夹盘上的夹头。在插入一个驱动钻头等至无键钻机夹盘之后，向右转动，拧紧导套（如前视图中所示的顺时针方向）。（参见图4）。

注：

如果导套在操作期间变得松动，那么请拧紧。当导套已拧紧的时候，旋紧力将变得更强。

(2) 拆卸钻头

向左转动松动导套（如前视图中所示的逆时针方向），然后取出钻头。（参见图4）

注意！

在将钻头装入无键夹盘的时候，请拧紧。如果导套未拧紧，那么钻头可能会滑动或者坠落，导致人员受伤。

注：

当无法松动导套的时候，请使用虎钳或者类似工具紧固钻头。暂时转动导套至松动侧（左侧）。如此应该能轻松松动导套。

1. 确认电池安装正确。

2. 安装侧面手柄。

将侧面手柄拧紧入齿轮罩。（图 5）

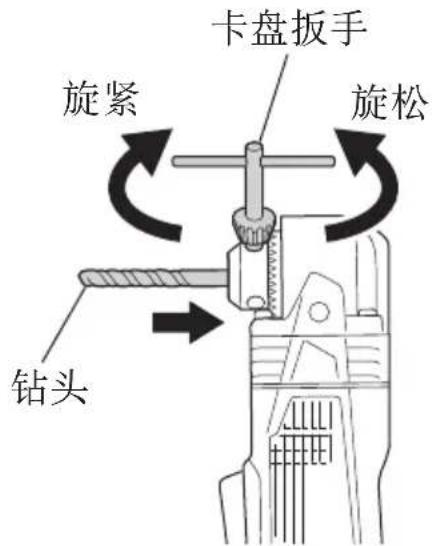

卡盘扳手 旋紧 旋松 钻头

图3

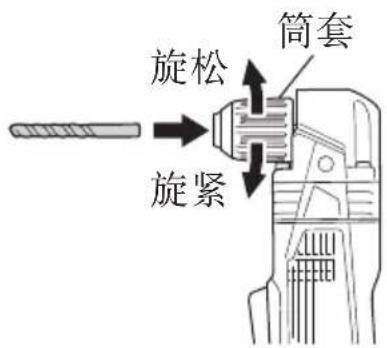

筒套 旋松 旋紧

图 4

齿轮罩 旋紧 侧柄 旋松

图5

中文

1. 检查旋转方向。

推动选择按钮的 R 侧，钻头将以顺时针方向旋转（从后侧部的视角来看）。推动选择按钮的 L 侧，钻头将以逆时针方向旋转（参见图 6）。（机体上附有（L）和（R）标记）

○ 在按下触发开关的时候，工具将旋转。在释放开关的时候，工具将停止旋转。
○ 通过改变拉动触发开关的力度，可以控制钻头的旋转速度。在轻微拉动触发开关的时候，速度较低，随着拉力增加，速度也将随之提高。
○ 在释放触发开关的时候，将利用制动装置，立即停止运转。

注意！

○ 在装置用作钻机的时候，马达可能会停止旋转。在操作角向电钻的时候，请注意不要锁定马达。
○ 如果马达锁定，则立即关闭电源。如果马达锁定片刻，则马达或者电池可能会烧毁。
○ 在马达即将转动的时候，可能会产生嗡嗡的噪音；这仅仅是噪音，而不代表着机器故障。

1. 关于电池余量指示器

在按下电池余量指示器开关的时候，电池余量指示灯将亮起，然后可以查看电池的电池余量。在释放电池余量指示器开关的时候，电池余量指示器开关将熄灭。表 3 显示了电池余量指示灯的状态以及剩余的电量。（参见图 7）

控制面板 电池余量 电池余量 指示灯

图7

表 3

指示灯状态 电池	剩余电量
[XABH]	电池余量充足。
	电池剩余一半电量。
[CSBW]	电池电量将耗尽。请尽快重新充电。

由于电池余量显示器的显示情况因室温和电池特征而有所差异，所以请将其视为参考。

注：

○ 切勿让开关面板遭受强力撞击或者受损。因为可能会导致故障。
☐ 为了节省电量，在按下电池余量指示器开关的时候，电池余量指示灯亮起。

6. 使用挂钩

在操作期间使用挂钩，将电动工具悬挂在腰部。

注意！

○ 在使用挂钩的时候，请牢固地悬挂电动工具，避免意外坠落。
如果电动工具坠落，则可能导致事故发生。
○ 在通过挂钩将电动工具悬挂在腰带上的时候，请勿在电动工具的尖端安装任何钻头。如果在用挂钩将电动工具固定在腰带上的时候，电动工具安装了尖锐的钻头，那么可能会导致您受伤。
☐ 牢固地安装挂钩。除非挂钩安装牢固，否则可能会在使用的时候导致伤害事件。

(1) 安装挂钩并拧紧螺丝。

在电动工具的凹槽上紧固地安装挂钩，并拧紧螺丝，以将挂钩固定。（图8）

可以在身体的任何一侧安装挂钩。

1. 夹头手柄座的使用方法（仅附有键盘夹）本机在安装附件中的夹头手柄座之后，可以在无线电动工具主机上安装夹头手柄。

夹头手柄座可以安装在左右任何一侧。

拆除夹头手柄座时，请按照相反的步骤操作。

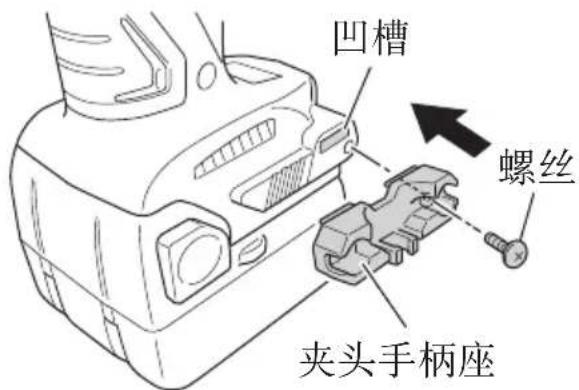

(1) 安装夹头手柄座（图 9）

注意！

请牢固安装夹头手柄座。如果安装不牢固，则夹头手柄座在使用过程中脱落，会导致受伤。

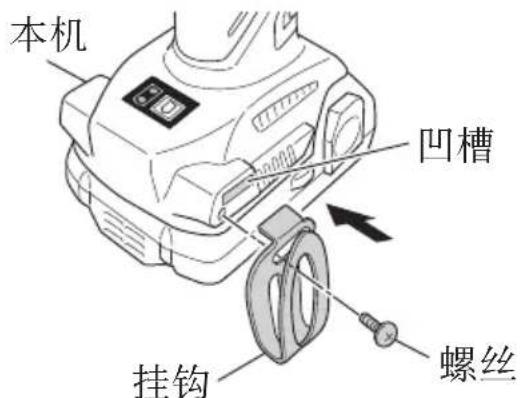

本机 凹槽 挂钩 螺丝

图8

凹槽 螺丝 夹头手柄座

图9

(2) 收纳 / 拆除夹头手柄

如图所示，请将夹头手柄压入夹头手柄座。（图10）

拆除时，请牢固支撑无线电动工具，拔出夹头手柄。

(图 1 1)

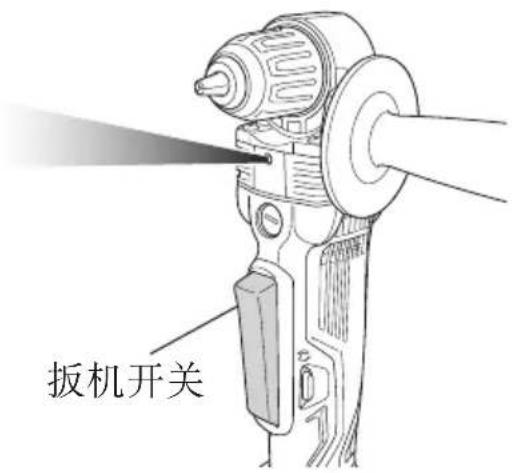

拉动触发开关，可以打开照明灯。在持续拉动触发开关的时候，该照明灯将保持照明。在释放触发开关后，照明灯将熄灭（图12）。

注意！

请勿直视照明灯。此行为可能会导致眼部受伤。

扳机开关

图 12

操作注意事项

1. 连续作业后须让装置休息片刻。

(1) 电动工具配备一个温度保护电路，用于保护马达。

持续钻孔或者拧紧木质螺丝作业可能会导致装置的温度升高，激活温度保护电路，从而自动停止操作。

如果发生此情况，则请让马达冷却片刻，然后再使用。

(2) 在连续进行紧固螺丝作业后以及在更换电池后，请让本装置暂停作业 15 分钟左右。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高，最终导致烧毁。

维护和检查

1. 检查工具

由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到磨损情况，就应及早磨快或更换工具。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。

3. 电动机的维护

电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水沾湿。

4. 检查炭刷

发动机使用的炭刷是一种耗材。由于过度磨损的炭刷会造成发动机故障，因此，当炭刷严重磨损或接近“磨损限制”（图 13）时，请换上新炭刷。另外，始终保持炭刷清洁，确保其在炭刷槽内可以自如滑动。

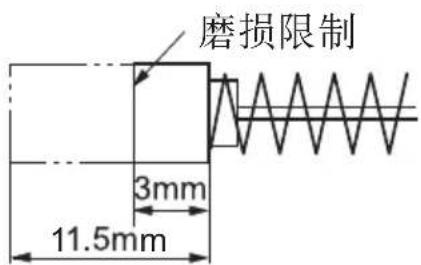

磨损限制 3mm 11.5mm

图13

注：

更换新炭刷时，务必使用 HiKOKI 999054 型号的炭刷。

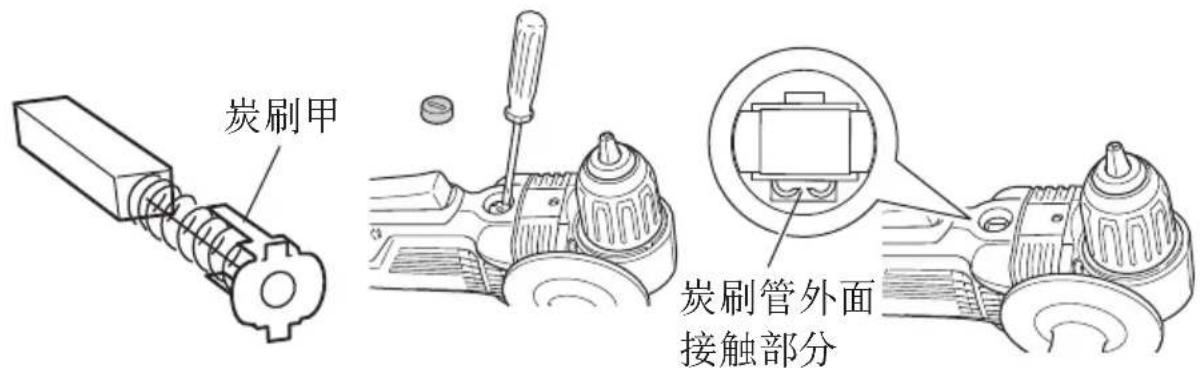

5. 更换炭刷（图 14）

先卸下炭刷帽，然后用平头螺丝刀等钩住炭刷的伸出件，之后取出炭刷。

安装炭刷时，选择一个方向使炭刷甲吻合炭刷管外部的接触部分。用手指推入它。最后，安装炭刷帽。

炭刷甲 炭刷管外面 接触部分

图 14

注意！

必须保证将炭刷甲插入到炭刷管外面的接触部分。（您可以插入所附带两个炭刷甲中的任何一个。）

必须多加小心，因为操作错误可能会造成炭刷甲变形，并造成发动机在早期发生故障。

6. 清理外部

角向电钻沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或稀释剂，以免塑胶部分溶化。

7. 收藏

请将角向电钻存放在温度低于 40^ C 且儿童无法触及的地方。

注：

在电池长期存放（3 个月或更长）后务必给电池完全充电。如果长期存放后使用，容量小的电池可能无法充电。

注：

存放锂离子电池

在存放前请确保锂离子电池已完全充电。

电池在低电量的状态下长时间存放，可能会导致电池性能劣化，使用时间明显减少或无法进行充电。

但是，即使是使用时间明显减少的电池，通过反复充电和使用 2～5 次，有时也可恢复使用时间。

若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用寿命并更换新的电池。

中文

注意！

在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

关于HiKOKI牌无线电动工具的重要通知：

请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件），那么我们无法保证我们无线电动工具的安全性和使用性能。

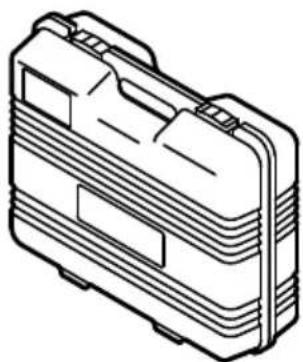

选择附件

有关详细信息请联系HiKOKI授权服务中心。

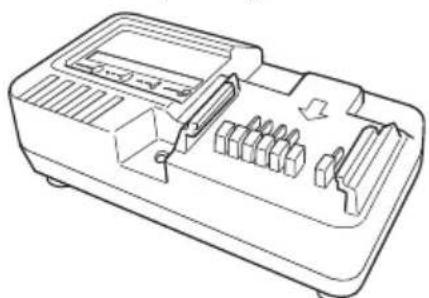

UC18YFSL (14.4V - 18V) 充电器

UC18YKSL (14.4V - 18V) 充电器

上海市闵行区浦江工业园区三鲁路3585号7幢3楼

制造商

广东高壹工机有限公司

广东省广州市番禺区化龙镇工业路富裕围工业村
