| 产品类型 | Pioneer换碟机内置DVD刻录机 |
| 尺寸（长x高x深） | 187.9 x 73.3 x 260.7毫米 |
| 重量 | 2.0千克 |
| 电源 | DC +12V，1.0A；DC +5V，1.5A |
| 接口 | Wide Ultra-2 SCSI（80 MB/s，实际约40 MB/s） |
| 缓存容量 | 2.0MB |
| 可刻录格式 | DVD-R for General ver. 2.0，DVD-RW ver. 1.2 |
| 读取格式 | DVD-ROM、DVD-Video、DVD-R、DVD-RW、CD-ROM、CD-R、CD-DA、Video-CD |
| DVD-R刻录速度 | 8X (ZCLV)、6X (CLV)、4X (CLV) |
| DVD-RW刻录速度 | 4X (CLV)、2X (CLV) |
| DVD-ROM最大读取速度 | 12X (CAV) |
| CD-ROM最大读取速度 | 40X (CAV) |
| 平均访问时间（DVD-ROM） | 140毫秒 |
| 防误刻技术 | Burn-Proof（默认开启） |
| 工作温度 | +5°C至+35°C |
| 工作湿度 | 5%至85%（无冷凝） |
| 激光等级 | 1级 |
| 换碟机兼容性 | DRM-7000和DRM-3000 |
| SCSI ID设置 | 旋转开关（默认0） |
| 区域码修改 | 最多5次（第5次后固定） |
| 推荐光盘 | 经销商推荐的品牌 |
| 维护 | 使用软布从内向外清洁 |
| 安全 | 请勿打开，避免接触水或潮湿 |
| 维修 | 交由合格人员维修 |
常见问题 - DVD-R7783 PIONEER
用户关于以下问题的提问 DVD-R7783 PIONEER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 DVD刻录机 免费PDF格式！查找您的手册 DVD-R7783 - PIONEER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DVD-R7783 品牌 PIONEER.
用户手册 DVD-R7783 PIONEER
這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策。 D50-3-9-2-1 ChH
[For Korean model]
务请在使用本机之前通读本使用说明书，以便让本机充分发挥其功能并有效利用本机。
本机为换盘机 “DRM-7000型” 和 “DRM-3000型” 专用的任选驱动器。本机不能单独使用或安装在其他机器上使用。
对于使用本机，或因本机故障而产生的数据损失，以及其他直接或间接的损害，本公司概不负其责任，请预先予以谅解。为预防万一，有关重要的数据请作好备份（拷贝）。
重要
等边三角形内带有箭头的闪电符号旨在引起用户警惕，因本产品机壳内有无绝缘“危险电压”，可能很大程度造成触电的危险。
注意
有触电危险请勿打开
注意
为避免触电危险，请勿拆卸盖子（或背面板）。机内没有可供用户自行修理的零部件。维修事宜交由有资格的维修人员进行。
等边三角形内的感叹号旨在提醒用户注意本机附带的资料中有关操作和维护（修理）的重要说明。
D3-4-2-1-1_ChK
小心
本产品为1级激光产品，但本产品包含高于1级的激光二极管。为确保持续的安全，请勿卸下任何机盖或试图接触产品内部。
全部维修服务事项需委托领有许可证的人员来进行。
本装置不具备防水性。为防止火灾或触电事故，请勿将任何装满液体的容器（如花瓶或花盆）安放在本装置附近，或将其暴露于滴水、飞溅、雨或湿气之中。
声明
此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。D50-3-9-2-1_ChK
重要
要使用本机时，换盘机固件修订版本需要1.25以上。
如果是 1.24 以前的版本，必须更新为 1.25 以上后再使用。
有关更新事宜，请与本机经销商商量。
使用注意事项
● 在操作本机之前，必须阅读本操作说明书。
● 读完后，必须妥善保管。如果使用中遇到任何不明白之处或功能失灵，将会帮助您解决问题。
● 请勿在灰尘多的场所，或在高温、高湿的场所使用。
● 请勿在动作中施加冲击或振动，或断开电源。
● 注意不要让异物或水进入机内。
● 务请注意结露。尤其在安装时造成结露时，必须以断开电源的状态搁置，不要进行安装作业直至完全干燥。
● 切忌进行机内检查或改造。
- 如果本机使用中产生异常的声音或气味，必须断开电源并请有关人员进行检查。
使用本机（型号：DVD-R7783）时，应注意不要触犯各国有关著作权的法律。
本机专为业务用途而开发并制造。
要使用本机进行著作物的记录时，需取得各著作权者、著作邻接权者的许可。
如果不经各权利者的许可进行记录,可能会有成为处罚对象的情况。(万一遇到此种情况，本公司概不负其责任。)
关于光盘的注意事项
■ 关于推荐的光盘
- 为稳定的记录、重现，请使用推荐的光盘。
- 有关推荐的光碟，请向本机经销商确认。
■ 关于光盘拿取方法
如果光盘上有裂痕、指印、灰尘，则无法进行数据的记录或重现。请细读下列注意事项正确拿取光盘。
- 拿取光盘时，注意不要触摸信号面（光亮面）。要夹持两端，或夹持中央孔与端部。
- 请勿使用有裂缝或翘曲的光盘。(光盘在机内高速旋转，因此危险。)
- 请勿使用规格之外的光盘。 如果使用，可能会给本机及其他机器造成有害的影响。
- 请勿使用形状特殊的光盘（心脏形或六角形等）。否则可能会成为故障的原因。
- 如果光盘污垢，用软布从光盘内侧向外侧以直线做法擦拭。请勿沿着圆周擦拭。
- 请勿使用唱片喷雾剂或防静电剂。另外，如果喷射石油精或稀释剂等挥发性药剂，可能会侵蚀表面，请勿使用它们。
关于记录用光盘
■ 无法记录数据／记录中发生错误
- 有无使用推荐的光盘。
- 有无充分确保可记录区域。
- 是否使用经最终化（无法进一步记录）的光盘。
- 光盘有无正确(标签面朝上, 记录面朝下) 装入。
- 光盘有无污垢、损伤。
■ 无法读取记录好的光盘
- 有无使用推荐的光盘。
- 有无使用未记录光盘。
- 光盘有无污垢、损伤。
- 可能会有光学部件和光盘产生结露的情况，请搁置1～2小时后再使用。※其他有关记录事宜，请参照所使用应用程序的使用说明书。
■ 关于 DVD-R/RW、CD-R 光盘
- 关于 DVD-R/RW、CD-R 光盘，如果暂停状态长时间持续下去，因光盘的性质关系可能会有该部位不易重现的情况。另外，如果极端地重复重现特定的部位，也会有造成相同状态的情况。
要使用宝贵的光盘时，建议作好备份光盘。
- 本机为 LVD SCSI 驱动器。要在同一 SCSI 母线上连接本机和 SE SCSI 驱动器及换盘机主体时，需使用任选的 LVD SCSI 介面转换器“DRM-ULV16”。连接方法见 DRM-ULV16 配备的操作说明书。
- 本机 LVD SCSI 的连接需使用任选的 LVD 连接板 “DRM-LN721”（双驱动器用）或 “DRM-LN741”（四驱动器用）。
有关 LVD 连接板对换盘机的安装方法见 LVD 连接板配备的操作说明书。
- 能够将本机和 DVD-D7563 安装在换盘机上的台数如下所示：
| 换盘机 | 环境温度 | 本机和DVD-D7563的SCSI连接方法 | DVD-R7783的可安装台数 | DVD-D7563的可安装台数 |
| DRM-7000 | 5°C~30°C | 同一母线 | 1~3台 | 3台及以下 |
| 4台 | 2台及以下 | |||
| 不同母线 | 1台 | 5台及以下 | ||
| 2台 | 4台及以下 | |||
| 3台 | 3台及以下 | |||
| 4台 | 2台及以下 | |||
| 超过30°C35°C及以下 | 同一母线/不同母线 | 1台 | 3台及以下 | |
| 2台 | 2台及以下 | |||
| 3台 | 1台及以下 | |||
| 4台 | 不能安装 | |||
| DRM-3000 | 5°C~30°C | 同一母线/不同母线 | 1台 | 3台及以下 |
| 2台 | 2台及以下 | |||
| 3台 | 1台及以下 | |||
| 4台 | 不能安装 | |||
| 超过30°C35°C及以下 | 同一母线/不同母线 | 1台 | 2台及以下 | |
| 2台 | 1台及以下 | |||
| 3台 | 不能安装 |
要安装上述之外的任选驱动器时，或对已使用的换盘机上增设本机时，请与购买的经销店商量。
- 本机没有装备 SCSI 连接头(LVD)。
LVD SCSI 的端接需使用任选的 SCSI 连接头(LVD)“DRM-TM160”或 DRM-ULV16 配备的 SCSI 连接头(LVD)。
- 本机不能安装在设置有增设电源装置“DRM-PW701”的DRM-7000型上。
- 关于能够安装本机的背面间，DRM-7000型、DRM-3000型均为从Bay#1到Bay#8。

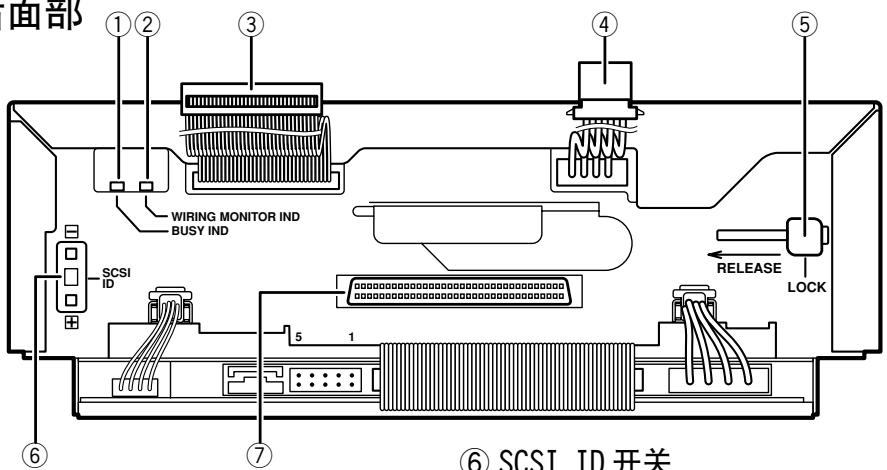

后面部
驱动器被占用时发亮。
② 布线监视器指示灯
发亮：
● 将驱动器安装在换盘机上并连接了电源用连接线时。
以 2 秒周期闪烁：
● 将驱动器安装在换盘机上并连接了换盘机接口连接线时。
以 0.5 秒周期闪烁：
- 以换盘机的“驱动器更换引导功能”被指定为要更换的驱动器时。
③ 换盘机接口连接线
连接到换盘机内部的换盘机接口端子。
④ 电源用连接线
连接到换盘机内部的电源插座。
⑤ 锁定杆
要从换盘机卸下驱动器时，将锁定杆倒向 “RELEASE” 侧并拔出驱动器。
⑥ SCSI ID 开关
用以设定驱动器的 SCSI ID。
按上面按钮时数字减小，按下面按钮时数字增大。
出厂时设定成 “0”。
⑦ LVD SCSI 接口端子
用以连接到任选LVD连接扳“DRM-LN721”（双驱动器用）或“DRM-LN741”（四驱动器用）。
注意：
请勿触摸连接器的端子部。
否则将会成为接触不良或静电损坏的原因。
前面部
驱动器被占用时发亮。
有关部门的打开方法，请参照换盘机的操作说明书。
安装之前，请在驱动器的背面进行如下设定：
● 设定 SCSI-ID
在同一 SCSI 母线上，设定成 SCSI-ID 不会重复。
有关静电的注意
安装驱动器时，切忌触摸各连接器端子部分。
另外，要在换盘机内追加驱动器时，让身体一部分接触换盘机主体金属部后进行。

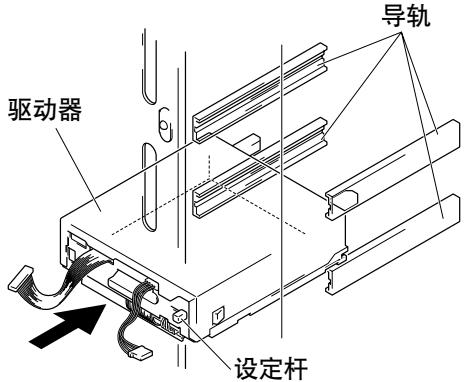

- 将驱动器安放在换盘机的导轨上，并压下，直至听到喀嚓声而设定杆倒向“LOCK”一侧。


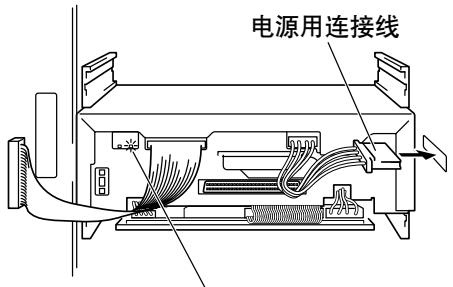

2．连接电源用连接线
● 布线监视器指示灯发亮。


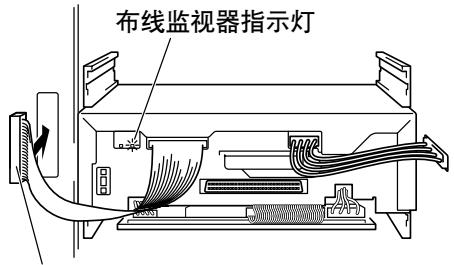

3．连接换盘机接口连接线
● 布线监视器指示灯以 2 秒周期闪烁。
注意：
换盘机接口连接线请连接到对应安装了驱动器的间的端子。(端子贴有所对应间号码的标签。)误连接到相邻的端子时，可能会损伤光盘。

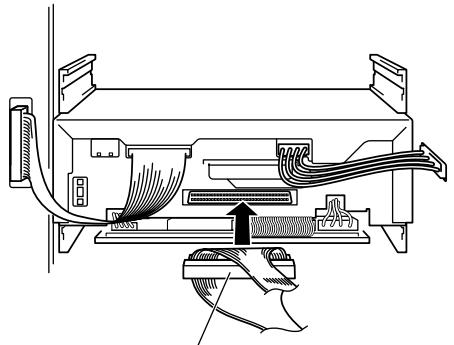

4．连接 LVD 连接板。
- 连接到任选LVD连接板“DRM-LN721”（双驱动器用）或“DRM-LN741”（四驱动器用）。
DVD 视盘和 DVD 视频播放机按销售区域设有可重现的区域码，如果视盘和播放机的区域码不一致，则无法进行重现。
本驱动器区域码的变更（包括第一次设定）只能进行 5 次（第 5 次变更作为最终区域码被固定下来），为此进行变更时需予以充分注意。
* 区域码的变更（设定）依所使用解码器或操作系统等而有不同。
规格
【对应格式】
记录格式
* DVD-RW 的重写次数建议 100 次以下（常温）。
重写格式
DVD-ROM、DVD-Video
DVD-R (for General / for Authoring 3.95GB、4.7GB)
DVD-RW Ver. 1.1、Ver.1.2
CD-ROM Mode 1
CD-ROM XA Mode 2 (from 1、from 2)
CD-R、CD-DA、CD-Extra、Video CD
- DVD+R/RW、DVD-RAM、CD-RW对记录／重写均不对应。
- CD-R 的记录不对应。
【记录、重现速度】
记录速度
DVD-R for General Ver.2.0 Rev. 3.0
8X (ZCLV)、6X (CLV)、4X (CLV)
DVD-RW Ver.1.2 4X (CLV)、2X (CLV)
最大重现速度
※ 依所使用光盘的状态（划痕等），传输率可能会降低。
存取时间（随机平均值）
| DVD-ROM(单) | 140ms |
| DVD-ROM(双) | 160ms |
| DVD-R | 150ms |
| DVD-RW | 150ms |
| CD-ROM | 130ms |
| CD-R | 130ms |
【数据缓冲器容量】
2.0MB（记录、重现）
【接口】
系统设定设置为ON，依所使用的应用程序可以设定为OFF（解除）。但是，在DVD-R的8X（ZCLV）记录时，成为ON固定而无法解除。
【其他】
电源 DC+5V, 1.5A 外形尺寸 187.9 (宽) × 73.3 (高) × 260.7 (深) mm 质量（重量） 2.0kg
工作温度（换盘机外部环境温度）
$$ + 5 ^ {\circ} \mathrm{C} \sim + 3 5 ^ {\circ} \mathrm{C} $$
工作湿度（换盘机外部环境湿度）
$$ 5\% \sim 85\% (\text{应无结露}) $$
保存温度 -40^ +60^
保存湿度 5%\~90%（应无结露）
- 在本机上进行记录的光盘可能会有在对应该光盘的重现的播放机、驱动器以外无法正确重现的情况。
- 因改良起见，上述规格及外观可能会有变更，恕不另行通知。
日本先锋公司出版
版权 ©2004 日本先锋公司
版权所有
地址：中国上海市淮海中路775号新华联大厦西栋18楼
产品原产地：日本制造
出版日期：2004年8月18日
K002PCH_A_XQ
