HF-63 是双向、双放大屏幕的通道放大器的高频组件，该放大器用于高效能的影院。设计为可配合并直接安装在 QSC 的 LF-3115 或 LF-3215 影院低音扩音器。

HF-63 高频系统具有一个大型格式化的，2.5”（63.5 毫米）钛隔膜压缩驱动器，安装在定制设计的高频影院喇叭上，带有一个可调式面板和盖板支架。喇叭的特色是具有宽水平和垂直覆盖角，确保覆盖大厅的每个座位。喇叭为低失真波导，提供高清晰的对话，但是没有传统喇叭扬声器的本色。

HF-63 包括一个驱动器保护和平衡网络，确保可靠的运转。直流阻塞电容器防止直流或低频信号可能破坏没有防护的驱动器。功率限制器电路防止驱动器功率过大，同时回应修正过滤器顺滑喇叭 / 驱动器混合的频率响应。但由于回应修正过滤器不是分频器，需要进行外部处理。

HF-63 组件为预组装式，减少现场组装的时间。三个螺栓足够安全地将 HF-63 安装到 QSC 低频机罩的顶部。

参考插图获得安装信息。HF-63利用3个0.75”长、带锁住垫圈的5/16-18螺丝连接到LF-3115或LF-3215的顶部。此硬件船安装在低频箱上。安装螺栓时为了防止因振动而产生的松动，我们推荐使用可更换的螺纹防松组件。紧固前瞄准水平面上（面板）的喇叭。通过支架调整来调整垂直盖板。

按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。仅限使用 QSC Audio Product 公司规定的附件、底座、零件或支架。所有维护请由合格的专业人士进行。设备如果受到损坏，就需要进行维修。

警告！放置、安装、装配、或悬挂扬声器产品时，检查所有硬件、悬架、搁柜、变频器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专业工程师。

HF-63 具有阻挡带螺旋式终端，可接受高达 #10AWG（5.3mm²）的绞合式扬声器布线。将放大器的高频输出信号连接到扬声器的 HF INPUT 终端。观察正确的极性；放大器 + 信号到扬声器 + HF INPUT，放大器 - 信号到扬声器 - HF INPUT。使用最大导线尺寸和最短长度。

注意！整个系统保持正确的扬声器连接极性，以便获得最佳性能。勿对 HF-63 应用全范围信号！HF-63 中没有分频器，只有一个平衡和保护网络。在信号应用到 HF-63 之前，所有完成所有必需的信号处理。

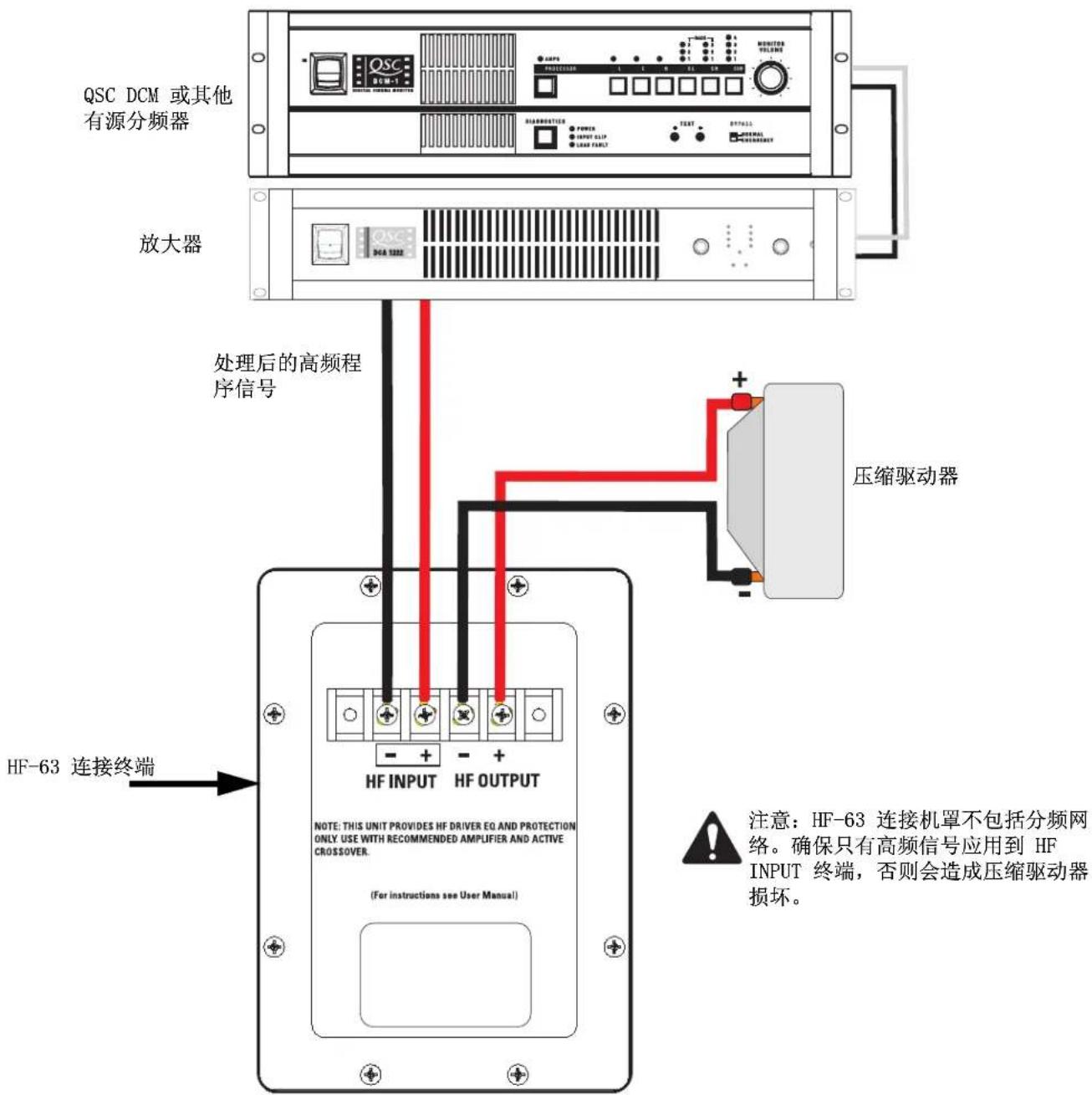

HF 输出终端

HF OUTPUT 终端在出厂时已经连至压缩驱动器。这些终端应仅连到 HF-63 的压缩驱动器。

QSC DCM 或其他 有源分频器 放大器 处理后的高频程 序信号 压缩驱动器 HF-63 连接终端 注意：HF-63 连接机罩不包括分频网 络。确保只有高频信号应用到 HF INPUT 终端，否则会造成压缩驱动器 损坏。 NOTE: THIS UNIT PROVIDES HF DRIVER EQ AND PROTECTION ONLY USE WITH RECOMMENDED AMPLIFIER AND ACTIVE CROSSOVER. (For instructions see User Manual)

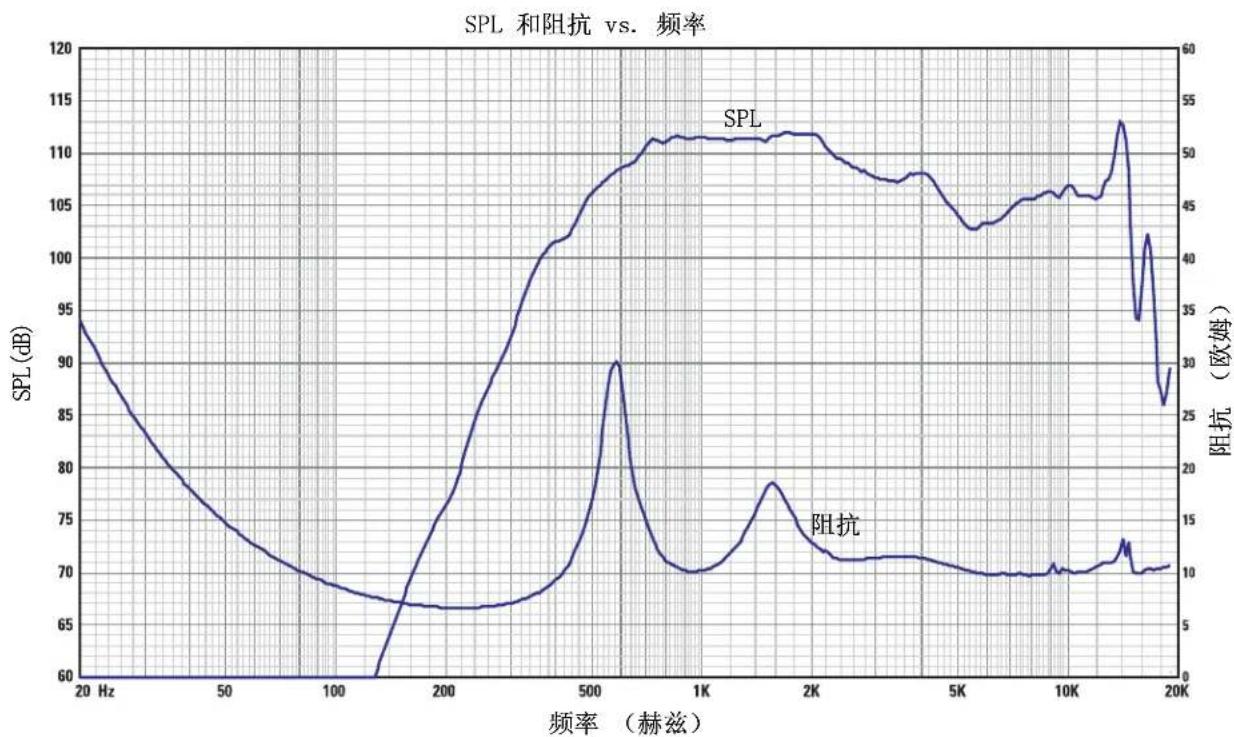

HF-63 产品规格（如有改变恕不另行通告）

频率范围： 400 - 16kHz （-6dB，全间距）

标称覆盖范围： 90^ 水平 X+15 到 -35^ 垂直（总计 50^ ，可调式安装提供垂直平面调整。紧固螺丝前，通过改变低频机罩上的安装位置可以调整水平平面。

DI: 9.0 dB (平均 600 到 16,000 赫兹)

Q: 8.0 (平均 600 到 16,000 赫兹)

最大输出：131.5 dB SPL 计算峰值，1 米，半间距。

阻抗：8 欧姆标称

最小 9.0 欧姆，8,000 赫兹

最大 30 欧姆，475 赫兹

最大输入功率：50瓦rms（6dB振幅因子粉红噪音的8小时，1,000-10,000赫兹）

60 瓦 rms (6dB 振幅因子粉红噪音的 2 小时，1,000 - 10,000 赫兹，AES 方式)

灵敏度：107.5 dB 半间距，1 瓦，1 米

分频频率：1,000 赫兹或更高，每八分音度 24 dB

连接器：阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。四个终端（两个高频输入和两个后补偿高频输出）。高频输出工厂连接到压缩驱动器。

变频器：1.5”（38mm）出口，2.5”（63.5mm）钛隔膜压缩驱动器。

安装硬件：使用 5/16”-18 x 3/4”长螺栓连接到低频箱顶部。

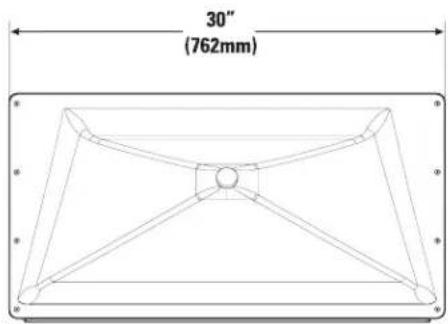

尺寸：30”（宽）X16”（高）X20”（深）(762mm X 406mm X 508mm)

重：50磅（运输），40磅。（净重），22.7/18.4公斤

保修（仅限美国；其它国家，请联系您的经销商或分销商）

声明

QSC Audio Products, Inc. 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它设备造成损坏的任何责任。

QSC Audio Products3 年有限质保协议。

QSC Audio Products, Inc. （QSC）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若在正常安装和使用条件下发生的损坏，QSC将按照本质保协议更换有缺陷的零件和维修故障产品。但您要将本产品送回我们的工厂或任一授权维修点，预付运送费用并附带一份购买证明即销售收据影印本。此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC不对意外和/或间接发生的损害承担责任。此质保赋予您特定的法律权力。此有限质保在保证期内可自由转让。

在不同的州，顾客可能会有额外的权利。

此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版本的 QSC 质保协议声明，联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。

联系 QSC Audio Products

通信地址 : QSC Audio Products, Inc.

1675 MacArthur Boulevard

Costa Mesa, California 92626-1468 USA

电话：

主要号码（714）754-6175

销售和市场部门（714）957-7100或免费电话（仅限美国）[phone]

客服（714）957-7150 或免费电话（仅限美国）[phone]

传真：

销售与市场部门传真[phone]

客服传真[phone]

网址 www.qscaudio.com

E-mail:[e-mail]

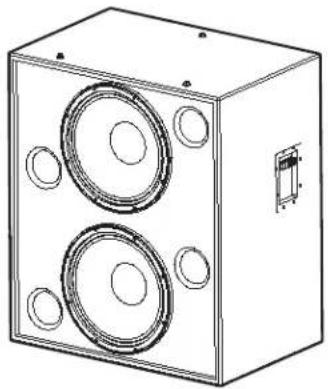

LF-3215 双 15”（381 毫米）的低频机壳专为影院应用设计。LF-3215 和传统“摇滚”低音系统的不同之处在于它可以满足影院对扩展低频响应的要求。根据高频系统的要求，LF-3215 可覆盖 32 赫兹到 1500 赫兹的频率范围。由于低音扬声器之间间距小，因此和大间距设计相比，LF-3215 具有耦合好，较大频率范围覆盖角度宽的特点。

300 瓦，15” 变频器非常适合影院使用。它们采用 3”（76mm）音圈，120 oz.（3.4kg）陶瓷磁铁和通风极片（确保低温运行）。温度低可以增加变频器的寿命，并且减少高功率下的功率压缩问题。每个变频器的支架和音圈可保证在高功率下的低失真和高重低音。

机罩山优质中等密度纤维板制成，所有面板都有加强支架支持，有独立的低音室。在非常少见的情况下如果变频器出现故障，可以防止不当盒负荷造成的变频器振幅过大。八个加强支架减少面板回响。

内部和外部端口开口都经过全辐射处理，确保气流在较高功率下可以平稳通过端口。这可以防止声音端口噪音紊乱。

由于对称端口负荷（SPL），低音端口均匀地分布在变频器两侧，使通过变频器背表面的内部压力更加一致。这样就防止了圆锥由于力量失衡而被错误地放置在一边或另一边，从而减少了高功率下将音圈赶出空隙中心的情况。

机罩上部的3个T形螺母使得安装 QSC HF-63 高频系统或 MH-1063 中高频系统更加容易。

机罩并没有设计成悬挂式、可操纵式、或装配式。请勿对此机罩进行悬挂、操纵或装配。

此产品可产生对人类听觉造成永久损伤的声压强度。请将听音区域内的声压强度总是保持在不会对人的听力造成损伤的水平。

按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。仅限使用 QSC Audio Product 公司规定的附件、底座、零件或支架。所有维护请由合格的专业人士进行。设备如果受到损坏，就需要进行维修。

警告！放置、安装、装配或悬挂扬声器产品时，检查所有硬件、悬架、搁柜、变频器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专业工程师。

中高频或高频系统安装 点

LF-3215 只有用于连接的阻挡带螺旋式终端。此终端接受高达 #10 AWG（5.3mm²）的绞合式扬声器电线。使用最大导线尺寸和最短长度。观察极性标志，确保整个系统极性一致，以便获得最佳表现。

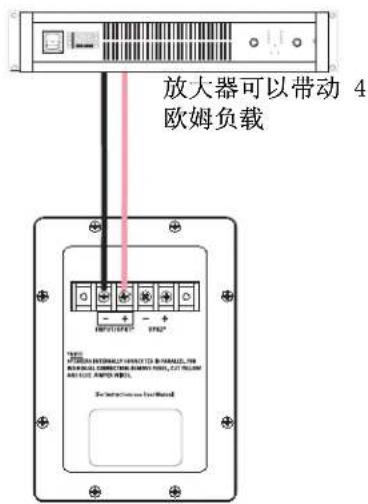

正常连接样例：

放大器可以带动 4 欧姆负载

第二个LF-3215并联连接

终端标志 SPK2 可用于并联另一个 LF-3215。按照右图所示连接线路。注意：如果 LF-3215 的内部连线经过任何修改，便不会起作用。如果情况如此，拿掉终端杯，然后验证有无工厂黄色跳线电线和蓝色跳线电线；按要求修改或者对此扬声器进行维修。

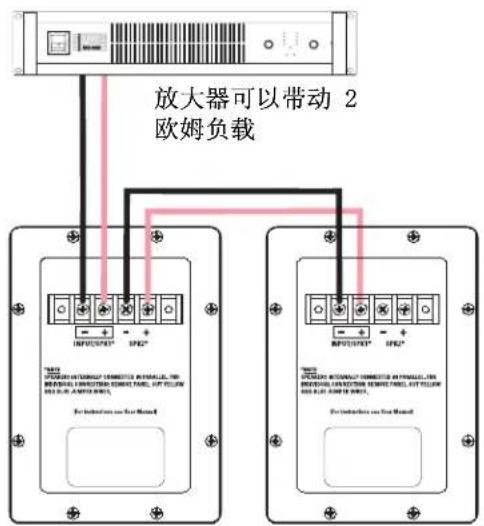

并联样例：

放大器可以带动 2 欧姆负载

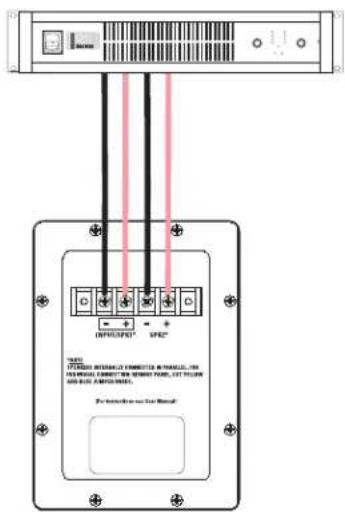

单个变频器连接（需要修改）

变频器在机罩内并行连线。如果要求单个变频器连接，拿掉终端杯，然后拿掉连接在 SPK1 和 SPK2 终端间的黄色和蓝色跳线电线。换掉终端杯，然后在机罩上作修改标记。

单个变频器连接样例：

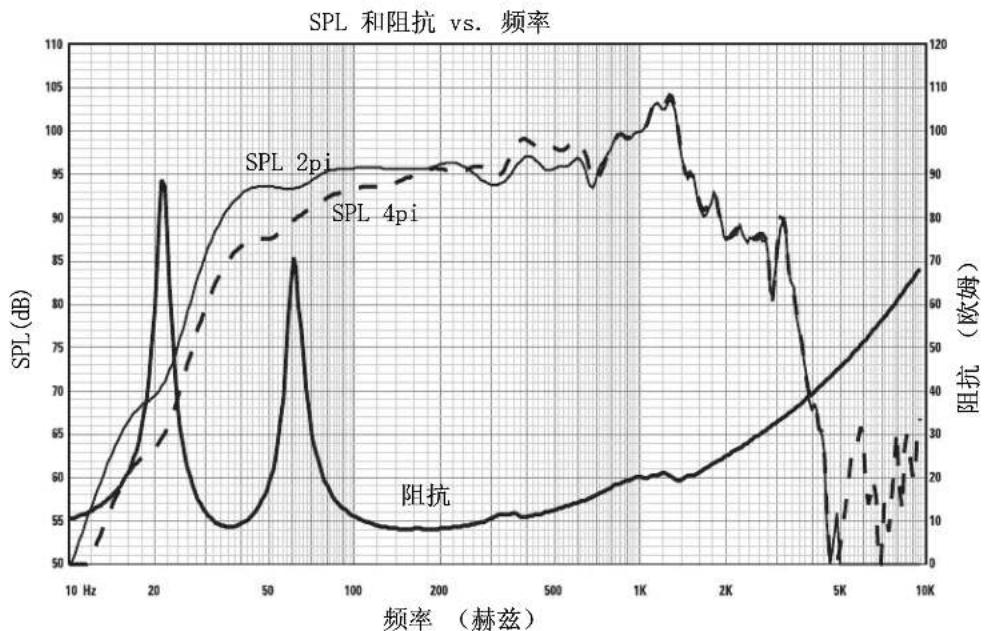

LF-3215 产品规格（如有改变恕不另行通告）

频率范围：32 - 1500 赫兹 (-6dB)

28 - 3300 赫兹可用范围 (-10dB)

标称覆盖范围：600 赫兹时 100^ 水平 X 55^ 垂直

最大输出：132.5 dB SPL 计算峰值、1 米、半间距、在额定 rms 功率 6dB 振幅因子粉红噪声输入，25 - 250 赫兹。126.5 dBA SPL 计算最大连续，1 米。通常使用 dBA 尺以确定会造成永久听力损失的声源。

阻抗：标称4欧姆

最小 4.1 欧姆，180 赫兹

最大 55 欧姆，21 赫兹

最大输入功率：600瓦 rms（6dB振幅因子粉红噪声的8小时，40-400赫兹）

750 瓦 rms (6dB 振幅因子粉红噪声的 2 小时, 40 - 400 赫兹)

推荐放大器功率 - 1200 瓦 rms 最大到 4 欧姆（每 LF-3215）

灵敏度：98.5 dB 半间距，97.5 dB 全间距，35 - 1000 赫兹，1 瓦，1 米

推荐处理：次音速过滤低于30赫兹，每八度音程大于18dB最大推荐分频频率为1000赫兹。从

www.qscaudio.com 网站可获得 QSC DSP 的配置情况。如有要求即可获得替换处理硬件的参数。

连接器： 阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。四个终端（两个输入和两个并行输出）。变频器

以并联形式内部连接。独立连接变频器的时候，拿掉终端杯内部边上的蓝色跳线电线和黄色跳线电线，然后相应标记机罩。

变频器：两个15”（381毫米）高效低频变频器通风式3”（76毫米）Kapton？线圈架上的铜音圈。高偏移

/ 低失真设计，带超高功率处理，以及低温和端口压缩。

机罩：类似的 B4 对齐，端口机罩带企喇叭形端口，低紊乱对称端口设计，调整为 36 赫兹，由中密度纤

维板和重型支撑构成。具有防破坏低音喇叭安装螺丝的特点。

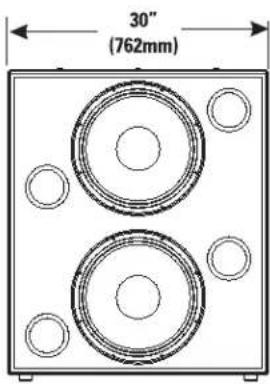

尺寸：30”（宽）X 35”（高）X 20”（深）(762 mm X 889 mm X 508 mm)

重量：195磅（运输），172磅（净重）(88/78公斤）

保修（仅限美国；其它国家，请联系您的经销商或分销商）

声明

QSC Audio Products, Inc. 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它设备造成损坏的任何责任。

QSC Audio Products3 年有限质保协议。

QSC Audio Products, Inc. （QSC）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若在正常安装和使用条件下发生的损坏，QSC将按照本质保协议更换有缺陷的零件和维修故障产品。但您要将本产品送回我们的工厂或任一授权维修点，预付运送费用并附带一份购买证明即销售收据影印本。此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC不对意外和/或间接发生的损害承担责任。此质保赋予您特定的法律权力。此有限质保在保证期内可自由转让。

在不同的州，顾客可能会有额外的权利。

此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版本的 QSC 质保协议声明，联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。

联系 QSC Audio Products

通信地址 : QSC Audio Products, Inc.

1675 MacArthur Boulevard

Costa Mesa, California 92626-1468 USA

电话：

主要号码（714）754-6175

销售和市场部门（714）957-7100或免费电话（仅限美国）[phone]

客服（714）957-7150 或免费电话（仅限美国）[phone]

传真：

销售与市场部门传真[phone]

客服传真[phone]

网址 www.qscaudio.com

E-mail:[e-mail]
