产品类型	手持圆锯
品牌	博世
型号	GKS 7000 Professional
额定输入功率	950 - 1100 W (视版本而定)
空载转速	5200 min⁻¹
最大锯片直径	190 mm
最小锯片直径	184 mm
最大切割深度 (0°)	65 mm (使用184 mm锯片) / 68 mm (使用190 mm锯片)
最大切割深度 (45°)	50 mm (使用184 mm锯片) / 52 mm (使用190 mm锯片)
底板尺寸	271 x 152 mm
重量 (根据EPTA 01:2014)	3.6 kg
防护等级	☐/II (双重绝缘)
额定电压	230 V
锯片孔径	19 mm 或 20 mm (视版本而定)
防护罩	摆动式防护罩
主轴锁	是
排屑	带抽吸适配器 (直径35 mm)
平行导板	是，可调节
斜切	最大45°
辅助手柄	是，可拆卸
维护与清洁	定期清洁通风槽、防护罩和锯片。使用压缩空气或刷子。
安全	安全开关、防护罩、双重绝缘、快速停止
备件与可维修性	博世售后服务：www.bosch-pt.com。由授权中心维修。
一般信息	符合CE法规。请勿用于黑色金属。

常见问题 - GKS 7000 Professional BOSCH

如何更换博世GKS 7000的锯片？

断开工具电源。按下主轴锁（3）并保持。用内六角扳手（17）逆时针拧松夹紧螺钉（18）。掀开防护罩（10），取下夹紧法兰（19），然后取下锯片。安装新锯片时，将其放在支撑法兰（21）上，注意旋转方向，装回夹紧法兰，顺时针拧紧螺钉，扭矩为6-9 Nm。

这款锯的最大切割深度是多少？

使用184 mm锯片：0°时65 mm，45°时50 mm。使用190 mm锯片：0°时68 mm，45°时52 mm。

如何调节切割深度？

松开防护罩上的夹紧杆（28）。相对于底板（11）移动锯以调整深度。合上夹紧杆。刻度（29）指示深度。

如何进行斜切？

松开机壳上的蝶形螺钉（5）。将锯侧倾至所需角度（最大45°），读取刻度（4）。重新拧紧蝶形螺钉。

我可以使用吸尘器连接这款锯吗？

可以。将抽吸适配器（26）安装到排屑口（13）上。将35 mm软管连接到适合粉尘类型的吸尘器。不要直接连接集尘袋。

哪些锯片与GKS 7000兼容？

使用直径184至190 mm的圆锯片，孔径根据版本为19或20 mm。锯片最大转速必须≥5200 min⁻¹。禁止使用高速钢（HSS）锯片。

如何清洁和维护这款圆锯？

清洁前务必断开工具电源。用刷子或压缩空气清洁通风槽。清洁防护罩使其自由移动。使用后清除锯片上的树脂和胶水。必要时在锯片上涂一层薄薄的非酸性油。

主要安全注意事项有哪些？

穿戴防护装备（护目镜、防尘口罩、手套）。用双手握住锯。请勿将手放在工件下方。每次使用前检查下防护罩。不要强行使用工具。等待锯完全停止后再放下。

发生回弹时该怎么办？

用两只手臂牢牢握住锯，以抵抗反作用力。不要站在锯片的正前方。如果锯片卡住，松开开关，等待完全停止后再取出锯。使用平行导板或直边导轨。

如何使用平行导板？

松开导板的蝶形螺钉（6）。将平行导板（9）滑入底板的导轨（11）。在切割标记（0°时为8，45°时为7）对面的刻度上设置所需的切割宽度。拧紧螺钉。

用户手册 GKS 7000 Professional BOSCH

警告！阅读所有警告和所有说明！不遵照以下警告和说明

会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

• 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。如果开关不能接通或关断工具电源，则不能使用该电动工具。在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。

维修

将电动工具用于那些与其用途不符的操作可能会导致危险。这样将确保所维修的电动工具的安全性。

圆锯安全规章

切割步骤

危险：使双手远离切割区域和锯片。用另一只手握住辅助手柄或电机壳体。如果双手握住锯子，则不会被锯片切割。不要把手伸到加工件下面。防护罩无法防护加工件下面的锯片。▶ 根据加工件厚度，调整切割深度。加工件下方应看到完整锯齿的一部分。

不要手握正在切割的加工件或在切割时将其横放在腿上。将加工件固定到稳定的平台上。必须对工作提供适当支持，以降低身体暴露，锯片卡滞或失控。操作期间，切割工具可能接触暗线或其自带电源线，一定要握住电动工具的绝缘握持面。接触“带电”的电线会使电动工具裸露的金属部件“带电”，可能使得操作员触电。当进行纵锯时，始终使用纵锯挡或直边导板。这样能提高切割精确度并降低锯片卡滞概率。▶ 始终使用轴孔尺寸和形状（菱形/圆形）正确的锯片。与锯子的安装硬件不匹配的锯片会偏离中心，造成失控。切勿使用损坏或不合适的锯片垫片或螺栓。锯片垫片和螺栓专为您的锯子设计，以实现最优性能和安全操作。

弹回原因和相关警告

- 回弹是对于被夹住、卡住或错位的锯片的突然反应，会造成失控的锯子向上举起并离开加工件，冲向操作员；

• 当锯片被正在关闭的切口紧紧夹住或卡住时，锯片停顿且电机反应驱动切割单元快速朝向操作员回退；
• 如锯片在切割中扭曲或错位，锯片背面边缘的齿会进入木料表面，造成锯片爬出切口并朝操作员回跳。

弹回是锯子不正当使用和／或操作流程或条件不正确的结果，可通过采取以下预防措施来避免。

▶ 牢牢把握锯子，将手臂摆好位置，以抵挡回弹力。使身体在锯片的一侧，但不要与锯片在一条线上。弹回可能导致锯子向后跳，但如采取适当的预防措施，操作员可以控制弹回力。当锯片卡滞或由于某种原因中断切割时，松开触发器并保持锯子不动，直至锯片完全停止。不要试图在锯子运行时移出或将锯子向后拉，不然会出现回弹。调查并进行修正，以消除锯片缠绕。当在加工件中重新启动锯子时，将锯片定位在切口中，以便锯齿不卡入材料。如锯片缠绕，重新启动时可能向上走或从加工件弹回。▶ 支撑大型板材，以降低锯片夹住和回弹的风险。大的板材会因自重而下垂。在板材下方两侧、靠近切割线和加工件边缘的地方提供支撑。不要使用钝锯片或损坏的锯片。未磨锐或设置不当的锯片会产生狭小的切口，导致摩擦过大、锯片卡滞和回弹。▶ 切割前，锯片深度和斜角调整锁定杆必须牢牢锁定。如在切割时锯片调整装置移动，则可能造成缠绕和弹回。▶ 锯切现有墙体或其它盲区时要格外小心。凸出的锯片可能会切到导致回弹的物体。

下部防护罩功能

每次使用前，检查下部防护罩是否能正常关闭。如下部防护罩无法自由活动并立即关闭，则不要操作锯子。不要夹住或绑住下部防护罩使其进入打开位置。如锯子不小心跌落，下部防护罩可能弯曲。用收缩手柄抬起下部防护罩并确保防护罩

30|中文

可自由移动且在任意切割角度和深度都不会触碰锯片或其他零部件。

▶ 检查下部防护罩弹簧的运行。如防护罩和弹簧运行不正常，使用前必须进行检修。因部件损坏、粘胶残留物或碎片堆积，下部防护罩可能运行迟缓。▶ 下部防护罩可手动收回，仅用于特殊切割，如“切入式切割”和“复合式切割”。用收缩手柄抬起下部防护罩，一旦锯片进入材料，必须松开下部防护罩。对于所有其他锯切，下部防护罩应自动运行。在将锯子放到凳子或地板上之前，始终注意下部防护罩覆盖锯片。未受保护且快速移动的锯片会导致锯片倒退，切割所有在其路径上的物件。注意开关松开后，锯片停止所用的时间。

其他安全规章

不要用手抓握排屑槽。可能会被旋转部件伤到。不要在头顶操作电锯。此时您无法完全控制电动工具。使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管不仅会造成严重的财物损失，也可能导致触电。不要以固定方式使用电动工具。它不是为锯台应用而设计的。▶ 在非直角切入时确保电锯的导板不会侧移。侧移可能会导致锯片夹住并因此而回弹。不要使用高速钢锯片。此类锯片容易折断。不要锯切铁族金属。带火星的切屑可能会点燃粉尘吸尘器。▶等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。▶ 工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具适合在稳固的底座上对木材进行纵向和横向直线锯割以及斜角锯割。

不可以使用本机器加工铁族金属。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 起停开关 (2) 起停开关开机锁 (3601F7604./3601F760B.) (2) 起停开关大写锁定键（3601F760F./3601F760K./3601F760L.） (3) 主轴锁定键 (4) 斜切角的刻度 (5) 设定斜切角的蝶翼螺丝 (6) 平行挡块的蝶翼螺丝 (7) 切割标记45° (8) 切割标记0° (9) 平行挡块 (10) 活动防护罩 (11) 底座 (12) 活动防护罩的调整杆 (13) 锯屑排口 (14) 防护罩 (15) 手柄（绝缘握柄） (16) 马达壳盖（绝缘握柄） (17) 内六角扳手 (18) 带垫片的夹紧螺栓 (19) 固定法兰 (20) 圆锯片 ^A) (21) 固定法兰 (22) 电锯主轴 (23) 辅助手柄（绝缘握柄） ^A) (24) 辅助手柄支架 ^A) (25) 辅助手柄支架固定螺栓 ^A) (26) 抽吸适配器 ^A) (27) 抽吸适配器固定螺栓 ^A (28) 锯深调节装置的固定螺杆 (29) 锯深刻度 (30) 成对螺旋夹钳 ^B A) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。 B) 市售（不包含在供货范围之内）

技术数据

手提圆刀锯	GKS 7000 GKS 7000 GKS 7000
物品代码		3 601 F76 0K1 3 601 F76 04.	3 601 F76 0B0
			3 601 F76 0B.
			3 601 F76 0F.
			3 601 F76 0K.
			3 601 F76 0L.

手提圆刀锯 GKS 7000 GKS 7000 GKS 7000
额定输入功率 W 950 1100 1100
无负载转速 rpm 5200 5200 5200
锯片直径为184 mm时的最大切削深度
斜切角度0°时	mm 65 65 65
-斜切角度45°时	mm 50 50 50
主轴锁 ●●●
锯片直径为190 mm时的最大切削深度
-斜切角度0°时	mm 68 68 68
斜切角度45°时	mm 52 52 52
底板尺寸 mm 271 x 152 271 x 152 271 x 152
最大锯片直径 mm 190 190 190
最小锯片直径 mm 184 184 184
最大锯片体厚度 mm 2.0 2.0 2.0
接头孔径 mm 20 20 19
重量符合EPTA-Procedure 01:2014 kg 3.6 3.6 3.6
保护等级 /II /II /II	回	回	回

所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。

安装

▶ 所使用的锯片的最高许可转速必须高于电动工具的无负载转速。

安装/更换圆刀锯片

▶ 在电动工具上进行所有操作之前都必须从插座上拔出电源插头。 ▶ 安装锯片时务必穿戴防护手套。手如果接触锯片可能被割伤。 ▶ 只允许使用符合本使用说明书中和电动工具上给出的特性数据的锯片。 ▶ 切削附件的允许转速必须至少不低于电动工具上标出的最高转速。转速高于允许值时，附件可能会爆裂和飞溅。 ▶ 千万不可以使用研磨片充当刀具。

选择锯片

本说明书的末端，有锯刀的一览表。

拆卸锯片（见图片 A）

更换刀具时最好以马达箱朝下的方式竖起电动工具。

按压主轴锁定键（3）并按住。

▶ 待主轴完全静止后，才可以使用主轴锁定键(3)。否则可能会损坏电动工具。 - 用内六角扳手（17）将夹紧螺栓（18）朝旋转方向①旋出。 - 翻回活动防护罩（10）并固定住。 - 将夹紧法兰（19）和锯片（20）从主轴（22）上取下。

安装锯片（见图片 A）

更换刀具时最好以马达箱朝下的方式竖起电动工具。

清洁锯片(20)和所有待安装的夹紧件。

• 翻回摆动防护罩(10)并固定住。 将锯片(20)放到固定法兰(21)上。锯齿的切割方向（锯片上的箭头方向）与防护罩(10)上的旋转方向箭头必须一致。

放上夹紧法兰(19)并将夹紧螺栓朝旋转方向②拧紧。请注意固定法兰(21)和夹紧法兰(19)的安装位置是否正确。

- 按压主轴锁定键(3)并按住。

用内六角扳手(17)将夹紧螺栓朝旋转方向②拧紧。拧紧力矩约为6-9牛米，相当于手动拧紧四分之一周。

安装辅助手柄（见图片B）

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

尽可能使用适合物料的吸尘装置。

工作场所要保持空气流通。

最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

安装吸尘适配器（见图片 C）

将吸尘适配器（26）插到锯屑排口（13）上，直至卡止。此外，用螺栓（27）固定住吸尘适配器（26）。可在吸尘适配器（26）上连接一根直径为35 mm的抽吸软管。

不得在未连接外部集尘装置的情况下安装吸尘适配器。否则可能造成机器的排尘管道阻塞。

吸尘适配器上不得连接集尘袋。这样会造成机器的排尘系统阻塞。

为确保最佳的集尘效果，必须定期清洁吸尘适配器(26)。

外部集尘装置

将抽吸软管与吸尘器（附件）连接。在本使用说明的末尾可以找到各种集尘器的连接概览。

电动工具可直接连接到带远程启动功能的博世通用吸尘器的电源插座上。开动电动工具时吸尘器会跟着启动。

根据工件的物料选择合适的吸尘装置。

吸集可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的吸尘装置。

运行

运行模式

▶ 在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

调整切削深度（见图片 D）

▶ 请根据工件厚度调整切削深度。不可以让锯齿完全突出于工件之外。

请松开夹紧杆 (28)。如需减小切削深度，请将锯片拉离底板 (11)，如要增大切削深度，请朝底板 (11) 按压锯片。参考锯深刻度尺调整好锯深。请再次拧紧夹紧杆 (28)。

如果在松开夹紧杆(28)后无法彻底调节切削深度，请将夹紧杆(28)从锯上拉开并向下翻转。再次松开夹紧杆(28)。重复这个过程，至调整好需要的锯深为止。

如果在拧紧夹紧杆(28)后无法牢牢固定切削深度，请将夹紧杆(28)从锯上拉开并向上翻转。再次松开夹紧杆(28)。重复这个过程，至固定好切削深度为止

调整斜角角度

请松开蝶翼螺丝 (5)。将电锯移到侧面。参考刻度尺 (4) 调整好锯深。请再次拧紧蝶翼螺丝 (5)。

提示：斜切时，切削深度小于锯深刻度尺（29）上显示的数值。

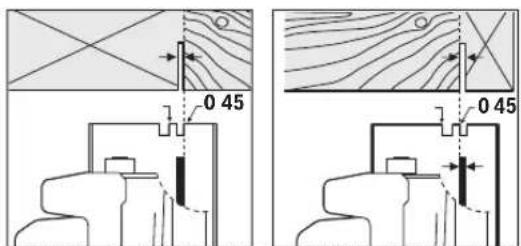

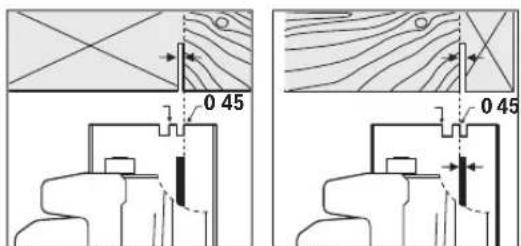

切割标记

切割标记0° (8) 表示直角切割时锯片的位置。切割标记45° (7) 表示45°切割时锯片的位置。

为了确保锯割的准确性，请根据插图的指示操作圆刀锯。最好先进行试锯。

投入使用

注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为 230伏电动工具用 220伏的电压可以驱动。

接通/关闭

(3 601 F76 04./3 601 F76 0B.)

使用电动工具时先操纵开机锁(2)，接着按压起停开关（1）并按住。

关闭电动工具时，请松开起停开关（1）。

提示：基于安全的顾虑，起停开关（1）无法被锁定。所以操作机器时必须持续地按住开关。

接通/关闭

(3 601 F76 0F. / 3 601 F76 0K. / 3 601 F76 0L.)

▶ 请确保握住手柄时可以开启/关闭开关。

使用电动工具时按压起停开关（1）并按住。

如需锁定被按住的起停开关（1），请按压锁定键(2)。

如需关闭电动工具，请松开起停开关（1），如果其已被锁定键（2）锁住，请短促按压起停开关（1），然后再松开。

工作提示

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

保护锯片免受冲撞和敲击。

所以操作机器时必须施力均匀，并朝着切剪的方向轻轻推动工具。推动机器时如果用力过猛，不但会明显降低刀具的使用寿命，而且可能损坏电动工具。

锯割功率和锯割的效果，基本上是由锯片的状况和锯片上锯齿的形状决定。因此只能使用尖锐和适合工件材料的锯片。

锯割木材

根据木材的种类、木材的品质以及锯割的方向（顺着木纹锯割或与木纹交叉锯割）选择合适的锯片。顺着木纹锯割红杉时会产生长的螺旋形木屑。

山毛榉和橡木粉尘对健康特别危险，所以只能通过尘粒抽吸设备清理灰尘。

用平行限制器锯切（见图片 E）

平行限制器(9)可以沿着工件边缘精确切割或切割相同尺寸的板条。

松开蝶翼螺丝（6），将平行限制器（9）的刻度推过底座（11）中的导向件。将所需的切割宽度设置为相应切割标记（8）或（7）上的刻度值，参见“切割标记”段落。再次拧紧蝶翼螺丝（6）。

用平行限制器锯切（见图片 F）

分割大的工件或锯割直边时，可以用弓形夹钳把木板或木条固定在工件上充当辅助挡块，接着再沿着辅助挡块移动底座。

维修和服务

维修和清洁

▶ 在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

活动防护罩必须能够无阻地摆动，并且要能够自动关闭。所以防护罩的四周必须随时保持清洁。可以使用压缩空气吹除灰尘和木屑，也可以用毛刷清除污垢。

如果锯片未上保护漆，可以在锯片上涂抹一层薄薄的无酸润滑油以预防锯片生锈。使用机器之前必须清除油层，否则会在木材上留下污斑。

锯片如果沾了残馀的树脂和胶水会影响锯割效果。因此使用机器后必须马上清洁锯片。

如果必须更换连接线，务必把这项工作交给博世或者经授权的博世电动工具顾客服务执行，以避免危害机器的安全性能。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的分解图和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

www.powertool-portal.de，适合工匠和DIY者的互联网门户网站。

如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。

香港和澳门特别行政区

罗伯特博世有限公司

香港北角英皇道625号，

21楼

客户服务热线：[phone]

传真：[phone]

电子邮件：[e-mail]

www.bosch-pt.com.hk

中国大陆

博世电动工具（中国）

有限公司，中国浙江省杭州市

滨江区滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

中华人民共和国

中国大陆

博世电动工具（中国）有限公司

博世服务中心

中国浙江省杭州市

滨江区

滨康路567号

310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电子邮件：[e-mail]

www.bosch-pt.com.cn

处理废弃物

必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。

请勿将电动工具扔到生活垃圾中！

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。

不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。

▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。

避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。

避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。

34|繁體中文

▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。 ▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。 ▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。 ▶ 如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。 當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。 在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。 ▶ 使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。 ▶防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。 ▶ 在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。 ▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。 ▶ 如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。 切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。 ▶ 如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。 在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並／或取出電池盒。這種防護性措施將減少工具意外起動的危險。 ▶ 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。 ▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。

• 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。 ▶ 按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。 ▶ 把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

检修

▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

圓鋸機安全注意事項

切割程序

▶ 危險：雙手需遠離切割區域和刀片。請將另一隻手放在輔助把手或馬達外殼上。雙手皆握住電鋸可有效減少手部被刀片割傷的風險。 ▶ 請勿將手放在工件的下方。若放在工件的下方，防護蓋將無法保護您不受刀片的威脅。 ▶ 將切割深度調整為工件的厚度。工件下方應不會出現刀片鋸齒的完整鋸齒。 ▶ 切割時，切勿用手握住待切割的工件或讓工件跨過腿部。將工件固定到穩定的平台。請務必適當地支撐切削工作，盡可能減少身體曝露、刀片卡死或失控。 進行作業時，負責進行切割的工具可能會碰觸到隱藏的配線或電動工具的電線，請從絕緣握把處拿持電動工具。若是觸及「帶電」的電線，可能導致電動工具外露的金屬部件「帶電」，進而使操作人員遭受電擊。 進行劈鋸時，請使用劈鋸護欄或垂直邊緣護欄。這樣可能提升切割精確度並降低刀片卡死的機率。 ▶ 請務必使用具備正確尺寸和心軸形狀（鑽石或圓形）的刀片。不符合鋸片安裝硬體的刀片在運轉時將會偏離中心，進而導致失控。 ▶ 請勿使用損壞或不正確的刀片墊片或螺栓。刀片墊片是針對您的電鋸專門設計，能確保其運作效能與操作安全性。

反彈原因與相關警告

- 反彈是在鋸片卡住、夾住或錯位時瞬間產生的反作用力，可能造成電鋸無法控制，讓工件朝向操作人員彈出；

- 刀片被閉合的切口緊緊卡住或夾住時，刀片即無法順利向前移動，而馬達的反作用力則會使裝置朝向操作人員快速向後彈出；

- 如果在切割中刀片扭曲或錯位，則刀片背面邊緣上的鋸齒可能會鑽進木材表面，而使刀片脫出切口或朝向操作人員反彈。

反彈是不當使用電鋸及／或操作程序（條件）不正確所造成的結果。採取以下適當預防措施，則可避免此一情況。

▶ 用雙手穩定地握住電鋸上的握把，並放穩雙臂以抵抗反彈的力量。讓您的身體位在刀片的兩側位置，但不與刀片對齊。反彈可能導致電鋸向後彈，但如果採取了適當的預防措施，則可由操作人員來控制反彈的力量。 ▶ 當刀片因任何原因卡死不動或中斷切割時，請鬆開開關，並讓刀片停留在材質中不要移動，直至完全停止轉動。切勿試圖移開運作中的電鋸，或在刀片移動時將電鋸向後拉，否則可能會出現反彈狀況。瞭解情況並採取更正措施，以消除刀片卡死的原因。 ▶ 當在工件中重新啟動鋸片時，請將鋸片居中對齊切口，使鋸齒不會與材質嚙合。如果鋸片卡死不動，重新啟動可能會使鋸片向前進或從工件反彈。 ▶ 支撐控制板以降低刀片卡住及發生反彈的風險。大型控制板可能因其本身的重量而下垂。必須在控制板下方兩側、靠近切割線及靠近控制板邊緣加以支撐。 ▶ 請勿使用已磨鈍或受損的刀片。未磨銳或未正確安裝的刀片會產生窄小的的切口，造成阻力過大、刀片卡住和反彈。 在進行切割之前，刀片深度和斜角調整鎖定桿必須鎖緊並固定。切割時，如果刀片調整鎖定桿移動，可能會導致卡死和反彈。 ▶鋸切現有的牆面或其他盲區時需特別小心。穿透的切片可能會切到會造成反彈的物體。

下方防護蓋功能

每次使用之前應檢查下方防護蓋是否正確關閉。若下方防護蓋無法自由移動，請勿操作電鋸並立即關閉。切勿將下方防護蓋夾住或固定在開啟位置。如果電鋸意外掉落，下方防護蓋可能會彎曲。利用回縮把手提起下方防護蓋，並確保防護蓋在所有角度和切割深度下皆可自由移動，且不會接觸到刀片或任何其他零件。 ▶ 檢查下方防護蓋回位彈簧的操作。如果防護蓋和彈簧未正常運作，則必須在使用前進行維修。下方防護蓋可能會因損壞的零件、黏膠沉積物或碎片的累積而導致運作緩慢。 ▶ 下方防護蓋只能在進行特殊切割（如「穿刺切割」和「複合切割」）時手動回縮。利用回縮把手升起下方防護蓋，並在刀片進入材質時必須盡快鬆開下方防護蓋。針對所有其他鋸切作業，下方防護蓋將會自動運作。 ▶ 將電鋸放置在鋸台或地板上之前，請務必以下方防護罩覆蓋刀片。未受保護的慣性移動刀片將會導致電鋸向後移動，並切割移動路徑上的物體。注意在鬆開開關後鋸片停止所需要的時間。

其他安全注意事項

切勿徒手抓握出屑口。此處有旋轉部件，可能造成您受傷。 ▶ 作業時，請勿讓電鋸的位置高於頭部。否則將無法充份控制電動工具的運作。 使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿

穿水管不僅會造成嚴重的財物損失，也可能導致觸電。

此電動工具請勿採取定位加工。它的設計並不是用來搭配鋸台使用。 ▶ 進行非直角的「盲切」時，請固定此電鋸機的導板，以防發生側向偏移。側向偏移可能造成鋸片卡死，而使工具反彈。 ▶ 請勿使用高合金快速鋼（HSS）材質的鋸片。此類鋸片容易折斷。 ▶ 請勿鋸切鐵金屬。發燙的加工碎屑可能點燃吸塵裝置。 ▶ 必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。 ▶ 作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合在穩固的底座上，對木材進行縱向和橫向的直線鋸切。

不可以使用本機器加工鐵族金屬。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 起停開關 (2) 起停開關的作動安全鎖 (3601F7604. / 3601 F760B.) (2) 起停開關的鎖止按鍵 (3601F760F. / 3601F760K. / 3601F760L.)

(3) 主軸鎖止鍵

(4) 斜切角刻度尺

(5) 設定斜切角的蝶翼螺絲

(6) 平行擋塊的蝶翼螺絲

(7) 45°切割標記

(8) 0° 切割標記

(9) 平行擋塊

(10) 活動防護罩

(11) 底座

(12) 活動防護罩調整桿

(13) 出屑口

(14) 防護罩

(15) 把手（絕緣握柄）

(16) 馬達機體（絕緣握柄）

(17) 內六角扳手

(18) 夾緊螺栓，含墊片

(19) 緊固法蘭

(20) 圓鋸片 ⁴ (21) 配接法蘭 (22) 電鋸主軸 (23) 輔助手柄（絕緣握柄） ^A (24) 輔助手柄支架 ^A) (25) 輔助手柄支架的止付螺絲 ⁴ (26) 吸塵轉接頭 ⁴

(27) 吸塵轉接頭的固定螺栓 ^A (28) 設定鋸切深度的緊固扳桿 (29) 鋸深刻度尺 (30) 一對活動夾鉗 ¹

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

B) 一般市售（不包含在供貨範圍）

技術性數據

手提圓鋸機 GKS 7000 GKS 7000 GKS 7000
零件編號	3601 F76 0K1 3601 F76 04.3601 F76 0B.3601 F76 0F.3601 F76 0K.3601 F76 0L.	3601 F76 0B0
額定輸入功率 W950 1100 1100
無負載轉速 次/分 5200 5200 5200
使用直徑 184 mm 鋸片時的最大鋸切深度
-斜切角為 0° 時	mm 65 65 65
-斜切角為 45° 時	mm 50 50 50
主軸鎖 ●●●
使用直徑 190 mm 鋸片時的最大鋸切深度
-斜切角為 0° 時	mm 68 68 68
-斜切角為 45° 時	mm 52 52 52
底座尺寸 mm 271 x 152 271 x 152 271 x 152
最大鋸片直徑 mm 190 190 190
最小鋸片直徑 mm 184 184 184
最大鋸片體厚度 mm 2.0 2.0 2.0
接頭孔徑 mm 20 20 19
重量符合 EPTA-Procedure 01:2014	kg 3.6 3.6 3.6
絕緣等級	回/II	回/II	回/II

本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。

安裝

▶ 所使用的鋸片的最高許可轉速必須高於電動工具的無負載轉速。

安裝／更換圓鋸片

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。 ▶ 安裝鋸片時務必戴上防護手套。手如果接觸鋸片可能被割傷。 ▶ 所使用的鋸片必須符合本操作說明書中以及電動工具上所載述之特性參數。 ▶ 嵌件工具的額定速度必須至少等於電動工具上標示的最高轉速。配件以比其額定速度大的速度運轉會發生爆裂和飛濺。 ▶ 不得使用砂輪片作為切割工具。

選擇鋸片

本手冊最後面另外刊錄了鋸片一覽表。

拆卸鋸片（請參考圖 A）

更換刀具時最好以馬達機體朝下的方式豎起電動工具。

按壓主軸鎖止鍵 (3) 不要放開。

▶ 待電鋸主軸完全靜止後，才可以使用主軸鎖止鍵(3)。否則可能造成電動工具損壞。

• 使用內六角扳手（17）將夾緊螺栓（18）沿旋轉方向 ① 鬆開。
• 將活動防護罩（10）往後翻，並讓它保持在這個位置上。
• 取下電鋸主軸（22）上的緊固法蘭（19）和鋸片（20）。

安裝鋸片（請參考圖 A）

更換刀具時最好以馬達機體正面朝下的方式豎起電動工具。

• 請清潔鋸片（20）以及所有即將裝上的緊固件。
• 將活動防護罩（10）往後翻，並讓它保持在這個位置上。 將鋸片（20）裝到配接法蘭（21）上。鋸齒的鋸切方向（即鋸片上的箭頭方向）必須與防護罩（10）上的旋轉方向指示箭頭一致。
• 裝上緊固法蘭 (19)，並沿旋轉方向 ② 旋入夾緊螺栓。請注意：配接法蘭 (21) 和緊固法蘭 (19) 的安裝位置必須正確。 按壓主軸鎖止鍵（3）不要放開。
• 使用內六角扳手 (17) 將夾緊螺栓 沿旋轉方向 ② 旋緊。旋緊扭力應為 6 - 9 Nm，即徒手再多轉緊 ¼ 圈。

安裝輔助手柄（請參考圖 B）

使用防護罩（14）上的止付螺絲（25）固定輔助手柄支架（24）。

將輔助手柄（23）旋緊在輔助手柄支架（24）上。

吸除廢塵／料屑

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛樺的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。

儘可能使用適合物料的吸塵裝置。

- 工作場所要保持空氣流通。

建議佩戴 P2 過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

安裝吸塵轉接頭（請參考圖 C）

將吸塵轉接頭（26）插到出屑口（13）上，直到確實卡上。另外再用螺栓（27）固定吸塵轉接頭（26）。吸塵轉接頭（26）可連接直徑 35 mm 的吸塵管。

▶ 吸塵轉接頭若未外接其他吸塵裝備，則不得安裝在本產品上。否則可能造成機器的排塵管道阻塞。 ▶ 吸塵轉接頭不得直接連接集塵袋。這樣會造成機器的排塵系統阻塞。

必須定期清潔吸塵轉接頭（26），以確保最佳吸塵效果。

外接其他的吸塵裝置

將吸塵管與吸塵器連接起來（配件）。本手冊的最後面另外刊錄了連接不同類型吸塵器的操作概覽。

本電動工具可直接連接到博世全能型吸塵器的插座上，該吸塵器具備遙控啟動功能。當您啟動本電動工具時吸塵器也會跟著啟動。

根據工件材質選擇合適的吸塵裝置。

吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵裝置。

操作

操作模式

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。 調整鋸切深度（請參考圖 D） ▶ 請配合工件厚度來調整鋸切深度。不可以讓鋸齒完全突出於工件之外。

鬆開緊固扳桿 (28)。鋸切深度較小時，請您將電鋸抽離底座 (11)；鋸切深度較大時，請將電鋸往底座 (11) 方向推入。參考鋸深刻度尺調整好鋸深。將緊固扳桿 (28) 重新拉緊。

鬆開緊固扳桿（28）後，若所需的鋸切深度已超過調整範圍，請將緊固扳桿（28）從電鋸上拉開，然後往下翻轉。將緊固扳桿（28）重新放開。重複這個過程，直到調整好需要的鋸深為止。

拉緊緊固扳桿（28）後，若仍無法確實固定在所需鋸切深度，請將緊固扳桿（28）從電鋸上拉開，然後往上翻轉。將緊固扳桿（28）重新放開。重複這個過程，直到能夠固定在所需鋸切深度為止。

調整斜切角度

鬆開蝶翼螺絲 (5)。側向翻轉電鋸。參考刻度尺 (4) 調整至所需尺寸。將蝶翼螺絲 (5) 重新旋緊。

提示：進行斜切時，實際的鋸切深度會比鋸深刻度尺（29）上顯示的數值還要小。

切割標記

0° 切割標記 (8) 代表的是：進行直角鋸切時鋸片的所在位置。45° 切割標記 (7) 代表的是：進行45° 鋸切時鋸片的所在位置。

為了確保鋸切的準確性，請按照插圖指示操作圓鋸機。最好先進行試鋸。

操作機器

▶ 請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230 V 的電動工具亦可接上 220 V 電源。

啟動／關閉

(3 601 F76 04./3 601 F76 0B.)

38|한국어

若要讓電動工具運轉，請先按下作動安全鎖（2）接著再按住起停開關（1）不要放開。

放開起停開關(1)，即可讓電動工具停止運轉。

提示：基於安全考量，無法鎖定起停開關（1）的位置，所以操作機器時必須持續按住此開關。

啟動／關閉

(3 601 F76 0F. / 3 601 F76 0K. / 3 601 F76 0L.)

▶ 請確定您不用放開把手，就能操作起停開關。

按下起停開關（1）不要放開，即可讓電動工具持續運轉。

若要讓起停開關 (1) 保持在壓下狀態，請按壓鎖止按鍵 (2)。

若要關閉電動工具，請直接放開起停開關（1）即可，或者若您有使用鎖止按鍵（2），則請在起停開關（1）上短按一下後放開。

作業注意事項

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

妥善保護鋸片，避免遭受衝撞和敲擊。

所以操作機器時必須施力均勻，並朝著切割方向輕輕推動工具。操作機器時如果推力過猛會降低鋸片的使用壽命，並且損壞電動工具。

鋸切功率和鋸切的效果，基本上是由鋸片的狀況和鋸片上鋸齒的形狀決定。因此只能使用銳利且適用於工件材質的鋸片。

鋸切木材

根據木材的種類、木材的品質以及鋸切的方向（順著木紋鋸切或與木紋交叉鋸切）選擇合適的鋸片。順著木紋鋸切紅杉時會產生長的螺旋形木屑。

櫸木及橡木的鋸屑對人體健康極為有害，因此加工時請務必搭配吸塵裝置一起使用。

使用平行擋塊進行鋸切（請參考圖 E）

平行擋塊 (9) 可讓您沿著工件邊緣精準鋸切，或鋸切出寬度相同的長條狀。

請鬆開蝶翼螺絲 (6) 然後沿著底座 (11) 上的導槽推挪平行擋塊 (9)。請將對應之切割標記 (8) 或 (7) 的刻度值設為所需鋸切寬度，請參閱「切割標記」小節。將蝶翼螺絲 (6) 重新旋緊。

使用輔助擋塊進行鋸切（請參考圖 F）

加工大型工件或鋸切直邊時，可以用弓形夾鉗把木板或木條固定在工件上充當輔助擋塊，接著再沿著輔助擋塊移動圓鋸機底座。

維修和服務

維修和清潔

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。 ▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

活動防護罩必須能夠無阻礙地擺動，並且要能夠自動閉合。所以防護罩的四周必須隨時保持清潔。可以使用壓縮空氣吹除廢塵／料屑，也可以用毛刷清除污垢。

鋸片如果沒有保護塗層，可以在鋸片上塗抹一層薄薄的無酸潤滑油以預防鋸片生銹。使用機器之前必須清除油層，否則會在木材上留下污斑。

鋸片如果黏上了殘餘的樹脂和膠水，將影響鋸切效果。因此使用機器後必須馬上清潔鋸片。

如果必須更換連接線，請務必交由博世或者經授權的博世電動工具顧客服務執行，以避免危害機器的安全性能。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。如需分解圖和備件的資料，請至以下網頁：www.bosch-pt.com 若對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

工匠與 DIY 玩家網路平台入口： www.powertool-portal.de

當您需要諮詢或訂購備用零件時，請務必提供本產品銘牌上的 10 位零件編號。

台灣

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傳真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

廢棄物處理

必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。

不可以把電動工具丟入一般的家庭垃圾中。

한국어

안전 수칙

전동공구 일반 안전 수칙

경고

본 전동공구와 함께 제공된 모든

安全警告、指示事项、图及说
