GKS 7000 Professional - Cưa BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Cưa tròn cầm tay
Thương hiệu	Bosch
Mẫu	GKS 7000 Professional
Công suất tiêu thụ danh định	950 - 1100 W (theo phiên bản)
Tốc độ không tải	5200 min⁻¹
Đường kính lưỡi cưa tối đa	190 mm
Đường kính lưỡi cưa tối thiểu	184 mm
Chiều sâu cắt tối đa ở 0°	65 mm (với lưỡi cưa 184 mm) / 68 mm (với lưỡi cưa 190 mm)
Chiều sâu cắt tối đa ở 45°	50 mm (với lưỡi cưa 184 mm) / 52 mm (với lưỡi cưa 190 mm)
Kích thước đế	271 x 152 mm
Trọng lượng (theo EPTA 01:2014)	3,6 kg
Cấp bảo vệ	☐/II (cách điện kép)
Điện áp danh định	230 V
Đường kính lỗ lưỡi cưa	19 mm hoặc 20 mm (theo phiên bản)
Nắp bảo vệ	Nắp chuyển động lắc
Khóa trục chính	Có
Xả mạt cưa	Có bộ chuyển đổi hút bụi (đường kính 35 mm)
Thanh dẫn hướng song song	Có, có thể điều chỉnh
Cắt góc	Lên đến 45°
Tay cầm phụ	Có, có thể tháo rời
Bảo trì và vệ sinh	Vệ sinh các khe thông gió, nắp bảo vệ và lưỡi cưa thường xuyên. Sử dụng khí nén hoặc bàn chải.
An toàn	Công tắc an toàn, nắp bảo vệ, cách điện kép, dừng nhanh
Phụ tùng và khả năng sửa chữa	Dịch vụ hậu mãi Bosch: www.bosch-pt.com. Sửa chữa tại trung tâm được ủy quyền.
Thông tin chung	Tuân thủ quy định CE. Không sử dụng cho kim loại đen.

Câu hỏi thường gặp - GKS 7000 Professional BOSCH

Làm thế nào để thay lưỡi cưa trên Bosch GKS 7000?

Rút phích cắm của dụng cụ. Nhấn và giữ khóa trục chính (3). Vặn lỏng vít kẹp (18) bằng cờ lê lục giác (17) theo chiều 1. Lật nắp bảo vệ (10) lên và tháo mặt bích kẹp (19) rồi tháo lưỡi cưa. Để lắp lưỡi mới, đặt nó lên mặt bích giữ dụng cụ (21) theo đúng chiều quay, đặt lại mặt bích và vặn vít theo chiều 2 với mô men xoắn 6-9 Nm.

Có thể đạt được chiều sâu cắt tối đa bao nhiêu với cưa này?

Với lưỡi cưa 184 mm: 65 mm ở 0° và 50 mm ở 45°. Với lưỡi cưa 190 mm: 68 mm ở 0° và 52 mm ở 45°.

Làm thế nào để điều chỉnh chiều sâu cắt?

Nới lỏng cần kẹp (28) trên nắp. Di chuyển cưa so với đế (11) để điều chỉnh độ sâu. Đóng cần kẹp lại. Vạch chia (29) hiển thị độ sâu.

Làm thế nào để thực hiện cắt góc?

Nới lỏng vít cánh (5) trên thân máy. Nghiêng cưa sang ngang đến góc mong muốn (lên đến 45°), đọc vạch chia (4). Siết chặt vít cánh lại.

Tôi có thể sử dụng máy hút bụi với cưa này không?

Có. Gắn bộ chuyển đổi hút bụi (26) vào bộ phận xả mạt cưa (13). Kết nối ống mềm 35 mm với máy hút bụi phù hợp với loại bụi. Không gắn trực tiếp túi chứa bụi.

Những loại lưỡi cưa nào tương thích với GKS 7000?

Sử dụng lưỡi cưa tròn đường kính từ 184 đến 190 mm, với lỗ lưỡi cưa 19 hoặc 20 mm tùy phiên bản. Tốc độ tối đa của lưỡi cưa phải ≥ 5200 min⁻¹. Không được dùng lưỡi cưa thép HSS.

Làm thế nào để vệ sinh và bảo dưỡng cưa tròn này?

Luôn rút phích cắm dụng cụ trước khi vệ sinh. Làm sạch các khe thông gió bằng bàn chải hoặc khí nén. Làm sạch nắp bảo vệ để nó di chuyển tự do. Loại bỏ nhựa và keo trên lưỡi cưa sau khi sử dụng. Bôi một lớp dầu không axit mỏng lên lưỡi cưa nếu cần.

Các hướng dẫn an toàn chính là gì?

Đeo thiết bị bảo hộ (kính bảo hộ, khẩu trang chống bụi, găng tay). Giữ cưa bằng hai tay. Không đặt tay dưới phôi. Kiểm tra nắp dưới trước mỗi lần sử dụng. Không ép dụng cụ. Đợi cho đến khi dừng hẳn trước khi đặt cưa xuống.

Phải làm gì khi bị giật ngược (kickback)?

Giữ chặt cưa bằng cả hai tay ở vị trí để chịu lực. Không đứng thẳng hàng với lưỡi cưa. Nếu lưỡi cưa bị kẹt, nhả công tắc và đợi cho đến khi dừng hẳn trước khi rút cưa ra. Sử dụng thanh dẫn hướng song song hoặc thanh dẫn mép thẳng.

Làm thế nào để sử dụng thanh dẫn hướng song song?

Nới lỏng các vít cánh (6) của thanh dẫn. Trượt thanh dẫn hướng song song (9) qua rãnh dẫn của đế (11). Điều chỉnh chiều rộng cắt mong muốn trên thang đo đối diện vạch cắt (8 cho 0°, 7 cho 45°). Siết chặt các vít.

HƯỚNG DẪN NGƯỜI DÙNG GKS 7000 Professional BOSCH

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tích nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. ▶ Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. ▶ Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. ▶ Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tập trung, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. ▶ Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cầm tay nếu công tắc không bật/tắt được. Bất kỳ dụng cụ điện cầm tay nào không thể điều khiển bằng công tắc đều nguy hiểm và phải được sửa chữa. Rút phích cắm khỏi nguồn điện và/hoặc tháo pin khỏi dụng cụ điện cầm tay (nếu có thể tháo được) trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện hoặc cất giữ dụng cụ điện cầm tay. Các biện pháp phòng ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không sử dụng ở nơi trẻ em không lấy được và không cho những người chưa quen với dụng cụ điện cầm tay hoặc các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được hướng dẫn sử dụng. Bảo quản dụng cụ điện cầm tay và phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị lệch hay kẹt, các bộ phận bị nứt vỡ và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt sắc bén và sạch sẽ. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt sắc bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v. đúng theo các chỉ dẫn này, lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay thế. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Các hướng dẫn an toàn cho cưa tròn

Các quy trình cắt

▶ NGUY HIỂM: Không được cho tay vào khu vực cắt và lưỡi cắt. Đặt một tay lên tay nắm phụ, hoặc vỏ động cơ. Nếu dùng cả hai tay để giữ máy cưa, lưỡi cưa sẽ không thể làm đứt tay.

Không được chạm tay vào phía dưới phôi gia công. Nắp bảo vệ không thể bảo vệ bạn khỏi lưỡi cưa ở phía dưới phôi gia công. ▶ Điều chỉnh độ sâu cắt theo độ dày của phôi gia công. Phải nhìn thấy ít nhất một răng cưa của lưỡi cưa phía dưới phôi gia công. Trong khi cắt, tuyệt đối không dùng tay nắm phôi được cắt hoặc đặt phôi ngang chân của bạn. Cố định phôi gia công vào bàn thao tác cố định. Việc cố định phôi để giảm thiểu diện tích tiếp xúc với cơ thể, giảm thiểu làm kẹt lưỡi cưa hoặc mất kiểm soát là rất quan trọng. Cầm dụng cụ điện tại các bề mặt cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ cắt có thể tiếp xúc với dây điện ngầm hoặc dây điện của thiết bị. Việc tiếp xúc "trực tiếp" với dây có điện cũng có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. Khi xẻ dọc, luôn sử dụng lá chắn dọc hoặc thanh dẫn hướng cạnh thẳng. Điều này cải thiện độ chính xác của đường cắt và giảm sự bó lưỡi cưa. ▶ Luôn sử dụng lưỡi cưa đúng kích cỡ và hình dạng (lưỡi kim cương khác với lưỡi tròn) của lỗ tâm. Các lưỡi cưa không khớp với các phụ kiện cứng ghép nối của máy cưa sẽ làm lệch tâm và có thể làm mất kiểm soát. ▶ Tuyệt đối không sử dụng vòng đệm hoặc chốt lưỡi cưa bị hỏng hoặc không đúng. Vòng đệm và chốt lưỡi cưa được thiết kế đặc biệt cho máy cưa của bạn, để mang lại hiệu suất và an toàn hoạt động tối ưu.

Nguyên nhân gây ra lực phản hồi và các cảnh báo liên quan

– Lực phản hồi là một lực tác động đột ngột lên lưỡi cưa bị bó, kẹt hoặc bị lệch tâm làm cho không kiểm soát được lưỡi cưa khi nâng và đẩy phôi về phía người vận hành; - khi lưỡi cưa bị bó hoặc kẹt chặt khi đóng rãnh cưa, lưỡi cưa sẽ dừng lại và quán tính của động cơ làm cho thiết bị chạy nhanh hơn hướng về phía người vận hành; – nếu lưỡi cưa bị xoắn hoặc lệch tâm trong đường cưa, răng cưa ở cạnh sau của lưỡi cưa có thể cắt sâu vào bề mặt phía trên của tấm gỗ và làm cho lưỡi cưa chếch khỏi rãnh cưa và nhảy ngược trở lại phía người vận hành.

Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai máy cưa và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây.

Giữ chặt tay nắm trên máy cưa bằng cả hai tay và giữ chặt tay của bạn để chịu được các lực phản hồi. Giữ cơ thể của bạn về một trong hai phía của lưỡi cưa, nhưng không

60 | Tiếng Việt

được thẳng hàng với lưỡi cưa. Lực phản hồi có thể làm cho máy cưa bật ngược trở lại, tuy nhiên người vận hành có thể kiểm soát được các lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp.

Khi lưỡi cưa bị kẹt hoặc khi dừng cưa vì bất kỳ lý do nào đó, hãy nhả công tắc bấm của máy cưa và giữ cố định máy cưa trong vật liệu tới khi lưỡi cưa đã dừng quay hẳn. Tuyệt đối không cố gắng lấy máy cưa ra khỏi phôi hoặc kéo ngược máy cưa trong khi lưỡi cưa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt lưỡi cưa.

Khi khởi động lại máy cưa đang ở trong phôi gia công, chỉnh tâm lưới cưa vào đúng rãnh cưa sao cho răng cưa không bị mắc vào vật liệu. Nếu lưới cưa bị kẹt, nó có thể trật rãnh cưa hoặc sinh ra lực phản hồi từ phôi khi khởi động lại máy cưa.

▶ Sử dụng các tấm gỗ lớn để giảm thiểu rủi ro bị kẹt lưỡi cưa và lực phản hồi. Các tấm gỗ lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới tấm gỗ ở cả hai phía, gần đường cưa và gần cạnh của tấm gỗ.

▶ Không sử dụng lưỡi cưa cùn hoặc bị hỏng. Lưỡi cưa không sắc hoặc không phù hợp có thể tạo ra rãnh cưa hẹp gây ra lực ma sát quá mức, bó lưỡi cưa và lực phản hồi.

Độ sâu của lưỡi cưa và các tay điều chỉnh phải chặt và chắc chắn trước khi tiến hành cưa. Nếu lưỡi cưa dịch chuyển trong khi cưa, nó có thể làm kẹt lưỡi cưa và gây ra lực phản hồi.

▶ Sử dụng thêm biện pháp an toàn khi cắt rãnh vào các vách hiện có hoặc các khu vực không nhìn thấy khác. Lưỡi cưa nhô ra có thể cắt các vật thể và có thể gây ra lực phản hồi.

Chức năng nắp bảo vệ phía dưới

▶ Kiểm tra nắp bảo vệ phía dưới đã đóng kín hay chưa trước mỗi lần sử dụng. Không được vận hành máy cưa nếu nắp bảo vệ phía dưới không di chuyển tự do và đóng lại được. Tuyệt đối không khóa hoặc gắn nắp bảo vệ phía dưới vào vị trí mở. Nếu tình cờ làm rơi máy cưa, nắp bảo vệ phía dưới có thể bị cong. Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và đảm bảo nó di chuyển tự do và không được chạm vào lưỡi cưa hoặc bất kỳ bộ phận nào khác ở tất cả các góc và độ sâu của đường cưa.

▶ Kiểm tra hoạt động của lò xo bảo vệ phía dưới. Nếu nắp bảo vệ và lò xo không hoạt động tốt, phải sửa chữa chúng trước khi sử dụng. Nếu nắp bảo vệ dưới hoạt động chậm do các bộ phận bị hư hỏng, nhựa lắng hoặc tích tụ các mảnh vụn cưa.

▶ Có thể co rút nắp bảo vệ phía dưới bằng tay chỉ với các đường cưa đặc biệt như các "đường cưa rãnh chim" và "đường cưa ghép". Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và ngay khi lưỡi cưa cắt vào vật liệu, phải nhả nắp bảo vệ phía dưới ra. Đối với các đường cưa khác, phải vận hành nắp bảo vệ phía dưới một cách tự động. ▶ Luôn quan sát nắp bảo vệ xem có che kín lưỡi cắt không trước khi đặt máy cưa xuống bàn làm việc hoặc sàn nhà. Lưỡi cưa không được bảo vệ sẽ làm cho máy cưa bật ngược lại và cắt vào bất kỳ điểm nào trong đường cưa. Cần để ý đến thời gian cần thiết để dừng lưỡi cưa sau khi nhả công tắc.

Các cảnh báo phụ thêm

▶ Không được đưa tay vào bộ phận phay vỏ bào. Nó có thể làm bạn bị thương ở các bộ phận xoay. ▶ Không làm việc với dụng cụ ở trên dấu. Bạn không kiểm soát đủ trên dụng cụ điện. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để nhờ hỗ trợ. Chạm vào đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật. ▶ Không được vận hành dụng cụ điện khi cầm tay. Nó không được thiết kế để vận hành với bàn cửa. Khi phay rãnh chim, mà không được tiến hành ở góc bên phải, hãy cố định tấm dẫn hướng của cửa để chống di chuyển sang bên. Việc di chuyển sang bên có thể dẫn đến kẹp lưới cửa và gây đội ngược. ▶ Không được sử dụng lưỡi cưa bằng thép HSS. Những loại lưỡi cưa như vậy có thể vỡ dễ dàng. ▶ Không cưa kim loại đen. Các vỏ bào nóng sáng có thể đốt cháy hệ thống hút bụi. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. ▶ Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đúng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây

có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế để cắt gỗ theo đường dọc thẳng và chéo góc cũng như cắt vát chéo góc khi vật liệu gia công được kẹp giữ vững chắc.

Không được phép gia công kim loại màu.

Các bộ phận được minh họa

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Công tắc Tắt/Mở (2) Khóa an toàn cho công tắc bật/tắt (3 601 F76 04./3 601 F76 0B.) (2) Nút khóa giữ chế độ tự-chạy của công tắc tắt/mở (3 601 F76 0F./3 601 F76 0K./3 601 F76 0L.) (3) Nút khóa trục (4) Thước đo góc vuông mộng (5) Bu-long tai hồng dùng để chọn trước góc xiên (6) Bu-long tai hồng của dưỡng cấp cạnh (7) Dấu cắt 45° (8) Dấu cắt 0° (9) Dưỡng Cặp Cạnh (10) Chặn đàn hồi bảo vệ lưới

(11) Chân đế khuôn bao (12) Cần đàn hồi dùng để kéo thụt chắn bảo vệ lưới vào (13) Vít khóa cầu thanh (14) Chắn bảo vệ lưới (15) Tay nắm (bề mặt nắm cách điện) (16) Vỏ động cơ (bề mặt nắm cách điện) (17) Chìa vặn sáu cạnh (18) Vít siết với đĩa (19) Bích kẹp (20) Lưỡi cưa A) (21) Mặt bích tiếp nhận (22) Trục cửa (23) Tay nắm phụ (có bề mặt nắm cách điện) A) (24) Giá đỡ tay nắm phụ A) (25) Vít định vị cho giá đỡ tay nắm phụ A) (26) Bộ thích ứng hút A) (27) Vít cố định bộ thích ứng hút A) (28) Cần khóa dùng để chọn trước cỡ sâu cắt (29) Thước đo cỡ sâu cắt (30) Cặp kẹp của vít B) A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. B) thông thường (không bao gồm trong phạm vi giao hàng)

Thông số kỹ thuật

Cưa Dĩa	GKS 7000 GKS 7000 GKS 7000
Mã số máy	3 601 F76 0K1	3 601 F76 04.	3 601 F76 0B0
		3 601 F76 0B.
		3 601 F76 0F.
		3 601 F76 0K.
		3 601 F76 0L.
Công suất vào danh định W 950 1100 1100
Tốc độ không tải min	-1	5200 5200 5200
cỡ sâu cắt tối đa với đường kính lưới cưa là 184 mm
– ở góc vát chéo 0°	mm 65 65 65
– ở góc vát chéo 45°	mm 50 50 50
Khóa trục ● ● ●
cỡ sâu cắt tối đa với đường kính lưới cưa là 190 mm
– ở góc vát chéo 0°	mm 68 68 68
– ở góc vát chéo 45°	mm 52 52 52
Các kích thước chân để khuôn bao mm 271 x 152 271 x 152 271 x 152
đường kính lưới cưa tối đa	mm	190	190
đường kính lưới cưa tối thiểu	mm	184	184
Độ dày lưới cưa, tối đa	mm	2,0	2,0
Lỗ lắp vào	mm 20 20 19

62 | Tiếng Việt

Cưa đĩa

GKS 7000 GKS 7000 GKS 7000

Trọng lượng theo Qui trình EPTA-Procedure 01:2014 kg 3,6 3,6 3,6

Cấp độ bảo vệ

回/11

回/11

回/11

Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Sự lắp vào

▶ Chỉ sử dụng lưới cưa có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.

Lắp/Thay Lưỡi Cưa

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Khi lắp ráp lưỡi cưa, hãy mang găng tay bảo hộ vào. Nguy cơ gây thương tích khi chạm vào lưỡi cưa. ▶ Chỉ sử dụng lưỡi cưa phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và trên dụng cụ điện. ▶ Tốc độ danh định của phụ tùng phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Phụ tùng chạy nhanh hơn tốc độ danh định của chúng có thể văng vỡ ra. Trong bất kỳ trường hợp nào cũng không được sử dụng đĩa mài làm phụ tùng.

Chọn lưỡi cưa

Bạn sẽ tìm thấy tổng quan về các lưỡi cưa được khuyến nghị ở cuối hướng dẫn vận hành.

Tháo lưỡi cưa (xem hình A)

Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bề mặt có vỏ bọc động cơ.

- Nhấn nút khóa trục (3) và giữ.

▶ Chỉ cho nút khóa trục hoạt động (3) khi trục cưa đã đứng yên. Nếu không, máy có thể bị hỏng. – Dùng chìa vặn sáu cạnh (17) để xoay bu-lông bắt cố định (18) theo hướng xoay ① ra ngoài. – Hãy xoay chắn đàn hồi bảo vệ lưỡi (10) lui và giữ chặt. – Hãy tháo bích kẹp (19) và lưỡi cưa (20) khỏi trục cưa (22).

Lắp lưỡi cưa (xem hình A)

Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bề mặt có vỏ bọc động cơ.

– Làm sạch lưỡi cưa (20) và tất cả bộ phận kẹp cần lắp. – Hãy xoay chắn đàn hồi bảo vệ lưỡi (10) lui và giữ chặt. – Hãy đặt lưỡi cưa (20) lên mặt bích tiếp nhận (21). Hướng cắt của răng (hướng mũi tên trên

lưỡi cưa) và mũi tên hướng xoay trên chắn bảo vệ lưỡi (10) phải khớp.

– Đặt bích kẹp (19) lên và vặn bu-lông bắt cố định vào theo hướng xoay ②. Hãy chú ý vị trí lắp ráp của mặt bích tiếp nhận (21) và bích kẹp (19). – Nhấn nút khóa trục (3) và giữ. – Dùng chìa vặn sáu cạnh (17) để siết chặt bu-lông bắt cố định theo hướng xoay ②. Mô-men xoắn phải đạt 6–9 Nm, tương ứng với ¼ vòng siết vừa tay.

Lắp tay nắm phụ (xem hình B)

Hãy gắn chặt giá đỡ tay nắm phụ (24) bằng vít định vị (25) vào chắn bảo vệ lưỡi (14).

Hãy siết chặt tay nắm phụ (23) vào giá đỡ tay nắm phụ (24).

Hút Dăm/Bụi

Bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Tiếp xúc hoặc hít thở các bụi này có thể làm người sử dụng hoặc người đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay bụi gỗ sồi, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

– Giữ khoảng cách xa ở mức có thể, sử dụng hệ thống hút thích hợp cho loại vật liệu. - Tạo không khí thông thoáng nơi làm việc. - Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.

Lắp bộ thích ứng hút (xem hình C)

Hãy gắn bộ thích ứng hút (26) lên vít khóa cấu thanh (13) đến khi vào khớp. Hãy cố định bộ thích ứng hút (26) bằng vít (27).

Tại bộ thích ứng hút (26) một ống hút có thể được kết nối với đường kính 35 mm.

▶ Bộ thích ứng hút không được phép lắp mà không có máy hút bụi ngoài đã kết nối. Nếu không, đường hút có thể bị tắc nghẽn. ▶ Tại bộ thích ứng hút không được phép kết nối túi chứa bụi. Nếu không, hệ thống hút có thể bị tắc nghẽn.

Để đảm bảo sự hút được tốt nhất, bộ phận hút (26) ghép nối phải được làm sạch thường xuyên.

Máy Hút Bụi Ngoài

Nối ống hút với một chiếc máy hút bụi (phụ kiện). Ở phần cuối của tài liệu hướng dẫn này bạn sẽ tìm thấy phần tổng quan về việc kết nối với các máy hút bụi khác nhau.

Dụng cụ điện có thể được kết nối trực tiếp với ổ cắm của máy hút bụi đa năng Bosch bằng thiết bị khởi động từ xa. Máy hút chân không khởi động tự động khi máy được mở.

Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Vận Hành

Chế độ hoạt động

▶ Trước khi tiến hành bất cứ việc gì trên máy, hãy rút phích cắm điện nguồn ra.

Điều chỉnh độ sâu cắt (xem hình D)

▶ Điều chỉnh độ sâu cắt phù hợp với độ dày của phôi gia công. Phải nhìn thấy được răng lưỡi cưa nhô ra dưới vật liệu gia công.

Nới tay gạt siết (28). Để có độ sâu cắt nhỏ hơn, hãy kéo cửa ra khỏi chân đế khuôn bao (11), để có độ sâu cắt lớn hơn hãy ấn cửa vào chân đế khuôn bao (11). Chỉnh đặt độ sâu cắt theo yêu cầu trên thước đo độ sâu. Siết chặt lại tay gạt siết (28).

Nếu bạn không thể điều chỉnh hoàn toàn độ sâu cắt sau khi nới tay gạt siết (28), hãy kéo tay gạt siết (28) ra khỏi cửa và xoay xuống dưới. Hãy nới tay gạt siết (28). Lặp lại thao tác này cho đến khi có thể điều chỉnh được độ sâu cắt yêu cầu.

Nếu bạn không thể chỉnh đủ độ sâu cắt sau khi siết chặt tay gạt siết (28), hãy kéo tay gạt siết (28) ra khỏi cửa và xoay lên trên. Hãy nới tay gạt siết (28).

Lặp lại thao tác này cho đến khi độ sâu cắt được chỉnh đúng.

Làm trơn khi cắt kim loại

Hãy nới bu-long tai hồng (5). Kéo nghiêng cửa sang một bên. Chỉnh đặt độ sâu cắt theo yêu cầu trên thước đo (4). Siết chặt lại bu-long tai hồng (5).

Lưu ý: Khi cắt mép vát, độ sâu cắt sẽ nhỏ hơn giá trị được hiển thị trên thước đo độ sâu (29).

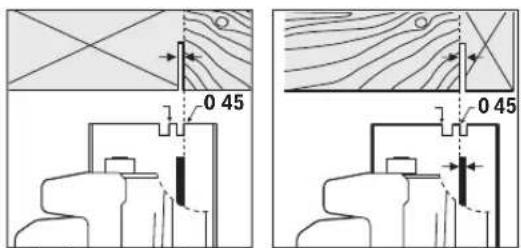

Các Vạch Cắt

Dấu cắt 0° (8) hiển thị vị trí của lưỡi cưa ở vết cắt vuông góc. Dấu cắt 45° (7) hiển thị vị trí của lưỡi cưa ở vết cắt 45°.

Để cắt chính xác, chỉnh đặt máy và đặt vào vật gia công như đã được trình bày trong hình. Tốt nhất là nên thực hiện việc cắt thử trước.

Bắt đầu vận hành

▶ Hãy cẩn thận với nguồn điện! Điện áp nguồn phải đúng với điện áp đã ghi rõ trên nhãn máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.

Bật mở và tắt

(3 601 F76 04./3 601 F76 0B.)

Để vận hành thử dụng cụ điện, hãy nhấn khóa an toàn (2) và sau đó nhấn công tắc tắt/mở và nhấn giữ (1).

Để tắt máy, nhả công tắc Tắt/Mở (1) ra.

Hướng dẫn: Vì lý do an toàn, công tắc chuyển mạch Tắt/Mở (1) không thể khóa tự chạy được, mà phải giữ nhấn trong suốt quá trình vận hành.

Bật mở và tắt

(3 601 F76 0F. / 3 601 F76 0K. / 3 601 F76 0L.)

▶ Hãy đảm bảo rằng, bạn có thể nhấn công tắc bật/tắt, mà không cần nhả tay nắm.

Để vận hành thử dụng cụ điện, hãy nhấn công tắc Tắt/Mở (1) và nhấn giữ.

Để khóa công tắc bật/tắt đã nhấn (1), hãy nhấn nút khóa giữ (2).

Để tắt dụng cụ điện, hãy nhả công tắc bật/tắt (1) hoặc nếu nó được khóa bằng nút khóa giữ (2), hãy nhấn công tắc bật/tắt (1) nhanh và nhả.

Hướng dẫn sử dụng

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

Bảo vệ lưới của không bị va đập và dụng chạm mạnh.

Đẩy máy đều tay và cho nạp tải vừa phải theo chiều cắt. Sự nạp tải quá mức làm giảm đáng kể tuổi thọ của dụng cụ cắt và có thể làm hư hỏng máy.

Hiệu suất của và chất lượng của sự của cắt tùy thuộc chủ yếu vào điều kiện, kiểu dáng răng của

64 | Tiếng Việt

lưỡi cưa. Vì vậy, chỉ nên sử dụng các lưỡi cưa bén, thích hợp với loại vật liệu được gia công.

Cưa Gỗ

Sự lựa chọn đúng loại lưỡi cưa dựa trên loại và chất lượng gỗ và cách cắt theo yêu cầu, cắt theo chiều dọc hay chiều chéo góc.

Khi xẻ dọc gỗ cây vân sam, đảm bào được tạo ra thường xoắn dài.

Bụi gỗ sồi và bụi gỗ dẻ gai đặc biệt gây hại cho sức khỏe, do đó chỉ làm việc với thiết bị hút bụi.

Cưa với thanh cũ (xem hình E)

Thanh cũ (9) cho phép cắt chính xác dọc theo cạnh phôi gia công hoặc cắt các dải cùng kích thước.

Hãy nới lỏng bu-long tai hồng (6) và đẩy thước đo của thanh cữ (9) qua đường dẫn vào chân để khuôn bao (11). Hãy đặt chiều rộng cắt mong muốn dưới dạng giá trị thang đo ở vạch cắt tương ứng (8) hoặc (7), xem phần „Các vạch cắt”. Hãy vặn chặt lại bu-long tai hồng (6).

Cưa với dưỡng phụ (xem hình F)

Đế cửa vật gia công rộng bản hoặc có cạnh thẳng, dùng vấn hay thanh nẹp kẹp vào vật gia công như là một dưỡng phụ; có thể đẩy chân để của cửa địa tựa dọc theo dưỡng phụ.

Bảo Dưỡng và Bảo Quản

Bảo dưỡng và làm sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, hãy rút phích cắm điện nguồn ra.

▶ Để đảm bảo an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Chắn đàn hồi bảo vệ lưới phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch. Dùng hơi nén để thổi hay dùng cơ để quét sạch bụi và đảm.

Lưới cửa không được phủ ngoài, có thể bảo vệ được bằng cách dùng loại dầu nhờn không axit phủ một lớp mỏng chống gỉ sét lên. Phải lau sạch dầu nhờn lại trước khi sử dụng, nếu không, sẽ làm gỗ bị bẩn.

Căn nhựa và keo dính trên lưới cưa tạo ra đường cắt có chất lượng tối. Vì vậy, làm sạch lưới cửa ngay sau mỗi lần sử dụng.

Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

www.powertool-portal.de, cổng thông tin điện tử cho thợ thủ công và người làm việc vật.

Trong tất cả các phần hỏi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Campuchia

Công ty TNHH Robert Bosch (Campuchia)

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!
