PLM 8K44 BP - 接收器 Lab Gruppen - 免费用户手册

产品类型	4通道功率放大器
品牌	Lab Gruppen
型号	PLM 8K44 BP
总功率	8000 W (在2.67欧姆下)
每通道功率	根据配置最高可达5900 W
电源管理	RPM系统 (Rational Power Management)
电源	通用100-240V, 50/60Hz, 稳压R.SMPS
功率因数校正	高效PFC，带COM和BEL建模
模拟输入	4 x XLR-3F平衡 (20 kΩ, 最大+26 dBu)
数字输入	2 x XLR-3F AES3 (4通道, 110Ω)
网络连接	Ethernet RJ45 (Neutrik EtherCON) 用于Dante/AES67
辅助端口	用于串联或Dante冗余
输出	接线端子和speakON (4通道, 支持桥接模式)
内置DSP	Lake FIR带组控制、MESA EQ、Max限幅器
延迟	低延迟，带采样频率转换
冷却	前后强制通风
安装	19英寸机架 (附带后支架)
工作温度	最高45°C (热带/温和气候)
防尘滤网	前面板后2个可拆卸滤网
有限保修	详见community.musictribe.com上的条款

常见问题 - PLM 8K44 BP Lab Gruppen

PLM 8K44 BP的总功率是多少？

最大总功率为8000 W（在2.67欧姆下），通过RPM系统分配到4个通道。

如何将放大器连接到Dante网络？

使用主以太网连接器 (Neutrik EtherCON) 将设备连接到网络交换机。确保Lake Controller应用程序已配置为Dante协议。

模拟输入应使用哪种电缆？

使用专业品质的屏蔽平衡XLR电缆。输入阻抗为20 kΩ，最大电平为+26 dBu。

如何清洁防尘滤网？

拧下前面把手后面的金属板，取出滤网，用干布或吸尘器清洁。切勿在无滤网的情况下运行设备。

能否在桥接模式下使用放大器？

是的，PLM 20K44、12K44和8K44型号支持桥接模式，可通过Lake Controller应用程序激活。PLM 5K44不支持。

所需电源电压是多少？

电源为通用型，支持100至240 V (50/60 Hz)。根据您所在国家检查提供的插头类型。

如何重置设备？

可通过前面板菜单或Lake Controller应用程序进行重置。详细步骤请参阅完整手册。

过热怎么办？

设备具有先进的热保护。确保前后通风不被阻塞，环境温度不超过45°C。

能否配置网络冗余？

是的，使用辅助以太网端口配合独立交换机创建双Dante网络。在Lake Controller应用程序中启用双冗余功能。

在哪里可以找到保修和回收信息？

有限保修详情请见community.musictribe.com。回收请遵循DEEE指令 (2012/19/EU)，将设备送至授权的收集点。

用户手册 PLM 8K44 BP Lab Gruppen

带有此标志的终端设备具有很大的电流，存在触电危险。仅限使用带有M15或扭锁式插头的高品质专业扬声器线。所有的安装或调整均须由合格的专业人员进行。

此标志提醒您，产品内存在未 绝的危险电压，有触电危险。 此标志提醒您查阅所附的重 要的使用及维修说明。请阅读有 关手册。

小心 为避免触电危险，请勿打开机 顶盖（或背面挡板）。设备内没 有可供用户维修使用的部件。请将维修事项交由合格的专业人员进行。

小心 为避免着火或触电危险，请勿 将此设备置于雨淋或潮湿中 此设备也不可受液体液胀，盛有液体的容器也不可置于其上，如花瓶等。

小心 维修说明仅是给合格的专业维修人员使用的。为避免核电危险，除了使用说明书提到的以外，请勿进行任何其它维修。所有维修均须由合格的专业人员进行。

1. 请阅读这些说明
   2.请妥善保存这些说明。
2. 请注意所有的警示。
3. 请遵守所有的说明
   5.请勿在靠近水的地方使用本产品。
4. 请用干布清洁本产品。
5. 请勿堵塞通风口，安装本产品时请偏照厂家的说明。

6. 请勿将本产品安装在热源附近，如暖气片，炉子或其它产生热量的设备（包括功放器）。
   9.请勿移除极性插头或接地插头的安全装置。接地插头是由两个插座接点及一个接地头构成。若随货提供的插头不适合您的插座，请找电工更换一个合适的插座。 10.妥善保护电源线，使其不被跳绳或刺迹，尤其注意电源插头、多用途插座及设备连接处。

7. 请只使用厂家指定的附属设备和配件。

1. 请只使用厂家指定的或随货销售的手推车，架子，三角架，支架和桌子。若使用手推车来搬运设备，请注意安全放置设备，以避免手推车和设备倾倒而受伤。

2. 遇闪电雷鸣或长期不使用本设备时，请拔出电源插头。

3. 所有维修均须由合格的维修人员进行。设备受损时需进行维修，例如电源线或电源接头受损，液体流入或异物落入设备内，设备遮雨淋或受潮，设备不能正常运作或被控坏。

4. 本设备连接电源时一定要有接地保护。

1. 若电源插头或器具耦合器用作断电装置，应当保证它们处于随时可方便操作状态。

2. 本产品仅适用于海拔2000米以下地区，本产品仅适用于非热带气候条件下。

气和安全信息。

法律声明

对于任何因此说明书提到的全部或部份描述、图片或声明而造成的损失。Music Tribe不负任何责任。技术参数和外观若有更改，您不另行通知。所有的商标均为其各自所有者的财产。Midas, Black Teknik, Lab Gruppen, Lake, Tanney, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones and Coclaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2023 版权所有。

保修条款

有关音乐集团保修的适用条款及其它相关信息。请登陆 community.musicthe.com/pages/support#warranty 网站查看完整的详细信息。

Quick Star Guide

Introduction

Welcome

感谢您选择Lab.groupon PLM1系列来满足您的扩音需求。我们相信，本产品带来的性能、独特功能、运营灵活性、可靠性和长期耐用性将让您满意。

为了便于您快速安装和使用此产品，您的欢迎包中有本PLM+系列快速入门指南的打印副本。它简要介绍了PLM+系列的特性和功能，还包含安全安装产品并将其投入使用所需的信息。请阅读以了解可用的基本配置和控制选项。建议您还查看完整的PLM+系列手册和Lake Controller手册，均可从www.labyruppen.com获得。

再次感谢您对Lab.gruppen产品的信任。

功能总结

放大器平台特性

- 四个通道，具有四个级别的总可用机架功率输出20000瓦、12000瓦、8000瓦和3000瓦（2.67欧姆）

·智能电源管理 BPM
·真正灵活地在每个通道上分配功率输出，以满足更有效地使用放大器库存的要求
- 任何通道都能够从每个机架的总可用功率中提供直达 5000 瓦 RLM5K44 2000 瓦 的功率输出
·专用的板载监测和负载监控，适用于语音报警应用
·先进的通用电源
· 稳压开关模式电源 E.SVPS 可在电源电压波动时保持稳定
· 行业一流的功率因数校正 (FC)
· 电流拉取建模 (DM) 可减少峰值电源消耗
·断路器仿真限制器（组）根据干线配电情况进行响应
- 欠压限制 (V) 允许在干线电压下降时继续运行
· (M) 环境配置放大器软件集成了ESF设备规格预测器以协助设计、设备规格和调试
· 功能由极数 DSP 控制

- 放大器增益 员敏度) 输入增益 员敏度) 在数字域中设置, 并通过 LakeController 软件进行控制

SVPL” - 采样间电压峰值限制器 SVPL 根据所连接负载的特性定制每个通道的功率输出
负载验证和性能监控——一套全面的基于DSP的专有工具，可实现负载验证和实时性能监控。

Lake 处理功能

• Lake独有的经典/线性相位/FR扬声器处理平台.具有四种吞吐量
• 使用升余弦 ^TM MESA EQ ^TM 不对称滤波器进行组控制
• LimiterMax"峰值和均方极限测量
  · 庞大的扬声器预设数据库
  ·具有低延迟采样率转换的综合时钟管理系统
  · 完全支持 Dante 控制器
  ·具有可编程失效备提的多个冗余输入
  · 全面的第三方协议，通过专门开发的中间件与第三方矩阵系统集成

66 PIM SERIES 67

快进启动向导

安装

拆包

小心地打开装运纸箱，并检查设备或随附的配件是否有任何损坏。每个Labgruppen产品在出厂前都经过测试和检查，到达时应完好无损。如果发现任何损坏，请立即通知运输公司。只有收集人才能就运输过程中发生的损害向承运人或其承保人提出索赔。保存纸箱和包装材料，供承运人检查。

包装盒中的内容

除PIM+设备外，装运纸箱还包括以下物品：

·PLV+快速入门指南 意文档）

- 交流电源线，带Neutri®powerCOX®连接器仅限PLM20K44、12K44和8K44）和交流插座插头根据订购选择），PLM5K44使用锁定的ICC连接器。

· 用于额外机架支撑的（一对）后支架以及相关的安装硬件。

请保留原装纸箱和相关包装，以便在需要时方便设备的运输。

安装

PLM 专为安装在 19 英寸机架中设计。有两个螺钉孔可用于将放大器连接到机架的前机架导轨上。此设备没有顶部或底部通风口，因此，单元可以直接堆叠在一起，后部应有足够的空间来容纳连接器和电缆。此外，机架内必须为电缆或胶管管出空间。

后部安装

PLM 设备附带两个后部支撑支架以及相关的安装硬件。强烈建议尽可能使用它们，将支架安装到机架后部的垂直导轨上。支撑支架可以反向使用，可以安装在机架的前部或后部。正确的方向取决于机架深度和后机架导轨的位置。

背面サポ ブラケットマウン開取り付け具

固定式后部支撑支架安装支架指向前方可拆卸式后支撑支架安装支架指向后方

PLM+设备使用加压送风冷却系统，从前到后具有气流，可实现高连续功率而不会出现热问题。为帮助最大气流，确保不要在机架的前部或后部放置任何热体，例如机架门或盖子。承还不要试图让气流反向。确保在PLM+设备前方提供足够的空气供应，并且设备的后部有足够的空间允许空气溢出。建议尽可能保持设备周围的环境温度油泥，温度升会对PLM+系列器件内部组件的预期使用寿命产生重大负面影响。

注：将实心空调（不是通风空调）安装到未使用的机架空间中，以确保有效的空气流通。在设备项目之间留有间隙会降低加压风冷的有效性。

如果将一个或多个PLM+设备与其他风扇冷却设备一起安装在机架中，请确认所有其他设备也使用从前到后的气流进行冷却。如果不遵守此预防措施，则存在过热的风险，因为具有反向气流的装置将吸入PLM+系列设备加热的空气。

PUM+设备配备了先进的温度传感系统，可保护其免受固通风不足而可能发生的任何过热。

工作电压

PLM+系列具有通用电源，其电源标称电压为100-240V。PLM-系列可订购适用于不同地区的各种电源插头。

注：在软启动序列期间，浪涌电流受到控制和限制。这使得同一交流电源电路上的多个PLM+系列器件能够同时接通。

低压国家考虑

虽然 PLM+ 系列的工作电源电压范围很广，但一些注意事项可能适用于低电压区域。PLM+ 在整个指定的标称电压范围内表现良好，但在故需电压下的效率降低。对于标称电压低于 100V 的区域，可以考虑以三相三角形或两相分相配合连接放大器。

注意：以下连接仅适用于放大器标称电压范围内的所得电压。

以三相三角形配置连接放大器在相距120度的三相配置中，可以以三角形配置连接三个平衡负载。连接在相之间而不是在中性线和相之间进行。

接地

使用正确屏蔽的平衡音频输入连接，以最大限度地减少哼鸣声和干扰。

PLM+系列必须使用安全接地引脚连接到干线配电系统。切勿断开电源线上的接地脚。

产品概述

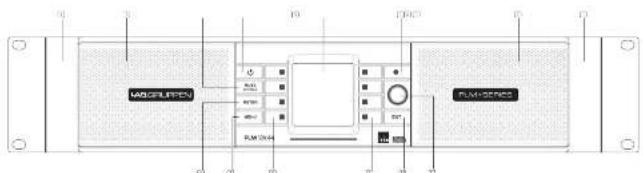

前面板

有关使用前面控件进行操作的其他信息，请参阅完整的PLM1系列操作手册。

MAGOLIPON PLM-20003

① 手柄－搬运时以及在机架中安装或拆卸时应使用手柄。确保机架门或盖有足够的深度来容纳手柄。
① 防尘滤网－金属盖后面有两个防尘滤网。松开手柄后面的扣指螺钉以拆下盖板并拆下滚边进行清洁。这切勿在没有防尘滤网的情况下操作此设备。
① 显示屏 - 设各打开时显示屏亮起。亮度和对比度可通过前面板菜单进行调整。屏幕保护功能会在30分钟没有活动后关闭显示屏。按下任何按钮即可打开显示屏。
④ 特机 Standby) - 让设备在打开和待机电源模式之间切换。
静音启用 Mute Enable 1- 选择静音启用功能会让动态功能按钮成为模块输入和功率输出通道的静音控制。选择该模式时，静音启用”按钮会闪烁；再按一下会取消模式选择。如果保持激活状态，静音启用模式将在上次静音操作后两分钟自动禁用。

68 PIM SERIES 69

① 仪表 Meter-1-连续按下“仪表”按钮会遍历仪表视图放大器、温度、输入和模块仪表，返回首页。在菜单模式下按“仪表”按钮将返回显示“仪表模式首页”视图。
① 菜单 Menu) - 按下“菜单”按钮会让显示屏切换至顶层菜单，动态功能按钮可访问各种信息显示和功能设置。
① 带指示灯的动态功能按钮 疲晶屏左侧 1- 这些按钮的功能会根据当前选择的视图或菜单而变化。
·在菜羊模式下，它们用于菜羊导航和参数选择。
· 在仪表模式下，它们与“静音启用”按钮一起为四个输入提供静音/取消静音功能。
- 内部静音点取决于选定的仪表视图。四个指示灯显示静音状态：红色 = 静音、绿色 = 取消静音以及故障和警告指示。所有四个指示灯同时完成指示全局故障和警告。有关详细信息，请参阅完整的操作手册。
带指示灯的动态功能按钮 激晶屏右侧 1- 这些按钮的功能会根据当前选择的视图或菜单而变化。
· 在菜单模式下，它们用于菜单导航和参数选择。
· 在仪表模式下，它们与“静音启用”按钮一起提供静音/取消静音功能。内部静音点取决于选定的仪表视图。有关详细信息，请参阅完整的操作手册。
所有指示灯都为功率输出通道的噪音、灵敏、故障和警告指示。
[7] 通信指示灯 - 稳定亮起白色指示在 Lake Controller 中选择了校块/主机；闪烁表示与 Lake Controller 的通信。亮度可在主菜单的主机Frame）页中调节。
① 旋转编码器 - 转动编码器可修改菜单中的各种参数。每当选择允许调整值的菜单项时，编码器周围的环会亮起。在首页视图中编码器用于滚动浏览仪表视图。
退出 Exit 在菜单模式下导航时，按“退出”会返回上一级菜单。在仪表模式下，“退出”将返回首页视图。

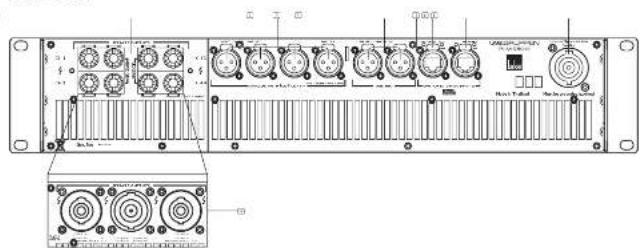

后面板

模拟输入 - 标准 XIR-π 连接器提供四个模拟输入，电平弦并具有 like 的 60-Float 电路。阻抗为 20 千欧姆；最大输入电平为 +26 dBu。
[1] AES3输入 - 两个锁定XIR-H连接器可接受四个通道的AES3数字音频。输入阻抗为110欧姆，确保使用110欧姆数字音频电缆。

输出连接器

PLM 20K44,12K44 和 8K44 配备了两个输出连接器选项之一。这两个选项都允许桥接模式操作，在 Lake Controller 软件中激活。有关详细信息请参阅 Lake Controller 操作手册。PLM 5K44 配备了接线性和 speakON 连接器，不支持桥接模式操作。

① 接线柱－四对分离的全封闭接线柱提供功率输出。

[7] speakON 连接器 - 对于 PLM 20K40、32K40 和 8K44，可在单个 8 极连接器和两个 4 极连接器上同时提供电源输出。四极连接器分别承载通道 1 和 2 以及 3 和 4 的输出。对于 PLM 5K40，连接器 1 载有输出通道 1 和 2，连接器 2 载有通道 2，连接器 3 载有通道 3 和 4，连接器 4 载有通道 4。

以太网和电源连接器

主网络连接器 - 主Neutrik RJ5 etherCON® 连接器可集成以太网控制网络，网络中可能包括其他Lake处理器和Lake Controller软件。网络连接可完全控制所有功能，以及从远程位置进行实时测量。此设备支持Dante音频网络协议，可通过同一以太网连接实现多通道高清数字音频。

使用星形网络拓扑时使用主连接器，该拓扑下各个设备均通过各自的Carie电缆连接到以太网交换机。或者，此连接可用于菊花链，直接连接到另一太Lake处理器。不建议对Dante或AES67使用菊花链拓扑。

有关以太网端口的技术参考，请参阅完整的PLM+系列操作手册。《ake网络配置指南》中还提供了其他信息。

注：双冗余网络设置需要额外的处理器配置。有关更多详细信息，请参阅Lake Controller操作手册。

注：在以太网网络中配置多个设备时，不要建立闭环；这将导致网络故障。

[6] 副网络连接器 - 则网络连接器可用于将多个 PIM+ 系列器件连接为荷花链，或者，可以通过将所有刚网络连接器连接到单独的以太网交换机来创建 Dante 双网络拓扑，从而确保在网络组件发生故障时实现完全冗余。此操作需要启用双冗余，可从 Lake Controller 或前面板完成。
电源连接器 - PLM 20K44、12K44 和 8K44 的交流电源输入是通过 Neutrik powerCON 连接器，额定电流为 32 安。连接器配合随附的交流电源电缆。PLM 5K44 使用标准的 IEC 锁定连接器。有关详细信息，请参阅上一节“工作电压”。
