用户手册 X299 OC Formula ASROCK

感谢您购买华擎 X299 OC Formula 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

1.2 规格

平台

CPU

^TM X 系列处理器系列

* 请注意，4核处理器只支持 Intel® Turbo Boost Technology 2.0。

芯片集

内存

OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133非ECC，非缓冲内存

* 支持的最大内存频率可能根据处理器类型而变化。

* 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。(http://www.asrock.com/)

扩充槽

* 如果安装的是 44 通道的 CPU，PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 的运行速度将为 x16/x0/x0/x16/x8 或 x8/x8/x8/x8/x8。

* 如果安装的是 28 通道的 CPU，PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 的运行速度将为 x16/x0/x0/x8/x4 或 x8/x8/x0/x8/x4。

* 如果安装的是 16 通道的 CPU，PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 的运行速度将为 x16/x0/x0/x0/x4 或 x8/x0/x0/x8/x4。

* 请注意，3-Way SLI™ 配置根据处理器而变化。

* 支持 NVMe SSD 用作启动盘

**如果您安装28或16通道的CPU，PCIE6将被禁用。

CrossFireX ^TM 和 CrossFireX ^TM***

*** 仅 44 通道或 28 通道的 CPU 支持 4-Way CrossFireX ^TM 。

^TM 、4 向 SEL^TM , 3 向 SEL^TM 和 SEL^TM****

**** 仅 44 通道或 28 通道的 CPU 支持 3-Way SLI ^TM ：仅 44 通道的 CPU 支持 4-Way SLI ^TM 。

音频

频编解码器）

TM 4

- Nichicon Fine Gold 系列音频电容

- 120dB SNR DAC，带微分放大器

- 用于前面板音频接口的 NE5532 高品质耳机放大器（支持最高 600 Ohm 耳机）

- 纯电源输入

- Direct Drive（直接驱动）技术

- PCB 隔离罩

- 线路输出端口的阻抗感测

- 用于左 / 右音频通道的个别 PCB 层

- 金色音频插孔

- 15μ 金色音频接口

LAN

后面板 I/O

(支持 ESD 保护)

(支持 ESD 保护)

* USB3_34 支持超级 USB 电源。

* 在 USB3_34 端口上不支持 ACPI 唤醒功能。

LED)

声器 / 麦克风 （金色音频插孔）

存储

RAID 5、RAID 10、Intel Rapid Storage Technology 15 和

Intel Smart Response Technology）、NCQ、AHCI 和热插拔

* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。

* 如果 M2_2 被 SATA 型 M.2 设备占用，SATA3_5 将被禁用。

AHCI 和热插拔

2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI

Express 模块（最高 Gen3 x4 (32 Gb/s)）**

** 支持 Intel® Optane™ Technology

**支持NVMe SSD用作启动盘

**支持华擎U.2套件

接口

* 支持最高 12V/3A, 36W LED 灯条

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

* CPU 可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。

* 机箱可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。

* CPU_OPT/W_PUMP、CHA_FAN1、CHA_FAN2 和 CHA_FAN3/W_PUMP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

形卡）

* 将音频设备连接到其中一个音频接口。

持 ESD 保护)

BIOS 功能

特点

BIOS 和 1 x 备份 BIOS)

CPU PLL2、VCCIO、VCC PLL、CLK VDD 电压多次调整

* 支持的电压多次调整可能根据处理器类型而变化。

硬件监控

泵风扇

水泵风扇

CPU、CPU 可选 / 水泵、机箱、机箱可选 / 水泵风扇

可选 / 水泵风扇

PCH 1.0V、VCCIO、VCCSA

操作系统

认证

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

Short

Open

清除 CMOS 跳线

(CLRMOS1)

(见第 1 页，第 39 个)

1_2

2 3

清除 CMOS默认

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。

Short

Open

BIOS B 选择跳线

(F_BIOS_B1)

(见第 1 页，第 32 个)

2针跳线

短接 : 从 BIOS B 引导

开路 : 默认

此主板集成有两个 BIOS 芯片，一个是主 BIOS (BIOS_A1)，一个是备用 BIOS (BIOS_B1)，可以增强系统的安全性和稳定性。通常，系统使用主 BIOS。但是，如果主 BIOS 损坏，请使用跳线帽将这些针脚短接，之后备份 BIOS 将执行下一次系统引导。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9 针 PANEL1)

(见第1页，第29个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源按钮):

连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。

RESET(重置按钮):

连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。

PLED(系统电源LED):

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。

HDLED(硬盘活动LED):

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 和扬声器接脚 (7 针 SPK_PLED1)

(见第 1 页，第 31 个)

请将机箱电源 LED 和机箱扬声器连接到此接脚。

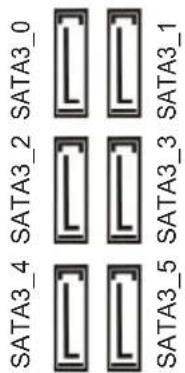

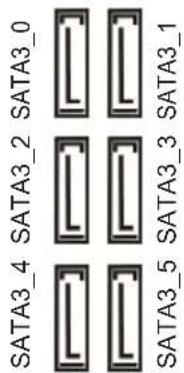

串行 ATA3 接口

(SATA3_0_1:

见第 1 页，第 25 个）

(SATA3_2_3:

见第 1 页，第 26 个）

(SATA3_4_5:

见第 1 页，第 27 个）

(SATA3_A1_A2:

见第 1 页，第 23 个）

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

这八个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

*为最小化引导时间，请

(SATA3_0\~5) 用于可引导设备。

* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。

* 如果 M2_2 被 SATA 型 M.2 设备占用，SATA3_5 将被禁用。

USB 2.0 接脚

(9针 USB3_4)

(见第 1 页，第 33 个)

(9针 USB5_6)

(见第 1 页，第 34 个)

USB PWR P- P+ GND DUMMY 1 GND P+ P- USB PWR

此主板上有 2 个接脚。

每个 USB 2.0 接脚可以支持两个端口。

USB 3.1 Gen1 接脚

(19针USB3_5_6)

(见第 1 页，第 21 个)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy

此主板上有一个接脚。

每个 USB 3.1 Gen1 接脚可以支持两个端口。

前面板类型 C USB 3.1 Gen2 接脚

(26针F_USB31_TC_1)

(见第 1 页，第 24 个)

此主板上有一个前面板类

型 C USB 3.1 Gen2 接脚。此

接脚用于连接 USB 3.1 Gen2

模块以获得附加 USB 3.1

Gen2 端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第1页第41个)

(9针HD_AUDIO_RA1)

(见第 1 页，第 40 个)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设

备连接到前音频面板。

* 将音频设备连接到其中一个音频接口。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱风扇接口

(4针 CHA_FAN1)

(见第1页，第28个)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

请将风扇线连接到风扇接

口并使黑线匹配接地针脚。

(4针 CHA\_FAN2)

(见第1页，第42个)

机箱可选 / 水泵风扇接口

(4针 CHA_FAN3/

W_PUMP)

(见第1页，第30个)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

此主板提供一个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇，请将它连接到针脚1-3。

CPU 风扇接口

(4针CPU_FAN1)

(见第1页，第8个)

此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

CPU 可选 / 水泵风扇接口

(4针CPU_OPT/W_PUMP)

(见第1页，第7个)

此主板提供 4 针水冷风扇接口。如果您打算连接 3 针 CPU 水冷风扇，请将它连接到针脚 1-3。

ATX 电源接口

(24针 ATXPWR1)

(见第 1 页，第 20 个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(见第 1 页，第 2 个)

此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。

ATX 12V 电源接口

(4 针 ATX12V2)

(见第 1 页，第 3 个)

请将 ATX 12V 电源连接到此接口。

* 电源插头只能从一个方向插入此接口。

图形 12V 电源接口

(6针 GFX_12V1)

(见第 1 页，第 22 个)

此主板提供 6 针图形 12V 电源接口。

* 安装有 4 个图形卡时将 PSU 的电源线连接到此接口

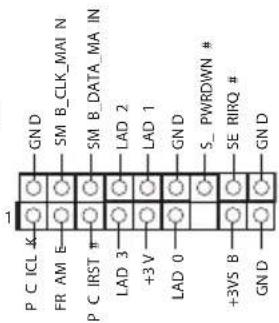

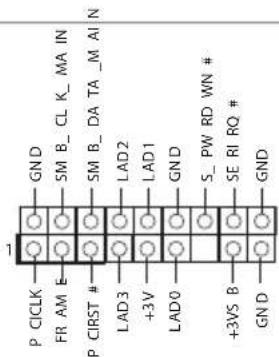

TPM 接脚

(17 针 TPMS1)

(见第 1 页，第 35 个)

P C ICL K FR AM E P C IRST # LAD 3 +3 V LAD 0 +3VS B GN D SM B_CLK_MA N SM B_DATA_MA IN LAD 2 LAD 1 GN D S_ PWRDOWN # SE RIRQ # GN D

此接口支持 Trusted Platform

Module（信任平台模块，

TPM）系统，可以安全地存储密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

Thunderbolt AIC 接口

(5-针 TB1)

(见第 1 页，第 37 个)

请利用 GPIO 线将 Thunderbolt ^™ 扩展卡 (AIC) 连接到此接口。

电压控制接脚

(5针V_CTRL1)

(见第 1 页，第 36 个)

此接脚针对超频者设计，用于控制外部电源。

RGB LED 接脚

(4针 RGB_LED1)

(见第 1 页，第 38 个)

(4 针 RGB_LED2)

(见第 1 页，第 10 个)

这两个 RGB 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。

注意: RGB LED 线安装方向切勿错误, 否则, 线缆会损坏。

* 请参考第 42 页了解这两个接脚的详情。

CPU 接脚上虚拟 RAID

(4-针 VROC1)

(见第 1 页，第 19 个)

此接口支持 CPU Intel® 虚拟 RAID 和 CPU PCIE 上 NVME/ AHCI RAID。

加入 Intel VROC 产品，有三种模式的操作：

SKU需要硬件密钥 密钥功能

直通 不需要

标准 VROCSTANMOD

VROCPREMMOD Premium

ISS VROCISSMOD

* 只有 Intel SSD 支持。

* 有关 VROC 的详情，请参阅 Intel 发布的官方信息。

2.8 智能开关

本主板配有 12 个智能开关：电源按钮、重置按钮、重试按钮、安全引导按钮、清除 CMOS 按钮、快速 OC 按钮、菜单按钮、PCIe ON/OFF 开关、慢模式开关、LN2 模式开关和 BIOS 回闪按钮。

电源按钮(PWR)(见第 1页,第 12个)		电源按钮允许用户快速打开 / 关闭系统。
重置按钮(RST)(见第 1页,第 14个)		重置按钮允许用户快速重置系统。
重试按钮(RTY_BTN1)(见第 1页,第 15个)		重置按钮允许用户在需要强制关闭系统时立即重启系统。
安全引导按钮(BFG_BTN1)(见第 1页,第 16个)		如果按此按钮,系统下次引导将使用 BIOS 默认设置。
清除 CMOS 按钮(CLRCBTN1)(见第 4页,第 14个)		清除 CMOS 按钮允许用户快速清除 CMOS 值。

只有在关闭计算机并拔下电源插头后，才能使用此功能。

+/- 快速 OC 按钮

(PLUS: 见第 1 页，

第 6 个)

(MINUS: 见第 1 页，

第11个）

+/- 快速 OC 按钮可让用户方便

快捷地调整快速 OC 的 OC 频率。

此超频行为与系统配置有关，如内存能力、散热方案等。超频可能会影响系统的稳定性，甚至对组件和设备造成损坏。我们对由于超频而造成的损坏概不负责。

菜单按钮

(MENU: 参见第 7 页，第 13 个)

使用快速 OC 中的菜单按钮可快速切换不同的超频选项，如 BCLK、比率和缓存比率。

PCIe ON/OFF 开关

(SWITCH1)

(见第 1 页，第 4 个)

1: PCIE1

2: PCIE3

3: PCIE4

4: PCIE5

PCIe ON/OFF 开关可让您启用和

禁用相应的 PCIE x16 插槽。当已

安装的一个 PCIE x16 卡发生故障

时，可以使用 PCIe ON/OFF 开关

通过一次按下操作找到故障卡，

而无需卸下卡。

1. 务必在切换开关之前关闭系统电源。

2. 在关闭 PCIe ON/OFF 开关时，若 PCIe 卡设计不良，可能会烧毁。有关卡规格的详细信息，请咨询卡厂商。

3. PCIe ON/OFF 开关仅用于调试目的。若您不使用 PCIE 卡，请将其从主板上卸下。

慢速模式开关

(SLOWMODE1)

(见第1页，第17个)

慢速模式开启时，处理器运行在最低频率。

LN2 模式开关

(LN2MODE1)

(见第 1 页，第 18 个)

在使用液氮极限超频期间，LN2模式有助于消除处理器中的冷启动问题。

BIOS 回闪按钮

(BIOS_FB1)

(参见第 4 页，第 15 个)

BIOS 回闪按钮允许用户刷新 BIOS。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 X299 OC Formula 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com。

1.1 包装内容

1.2 規格

平台

CPU

^TM X系列處理器系列

*請注意，4核心處理器僅支援Intel® Turbo Boost技術2.0。

晶片組

記憶體

3(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 非 ECC、無緩衝記憶體

*支援的最大記憶體頻率可能根據處理器類型而有不同。

* 如需更多資訊，請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)

擴充插槽

* 若安裝 44 條通道的 CPU，PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 將以 x16/x0/x0/x16/x8 或 x8/x8/x8/x8/x8/x8 的速度執行。

* 若安裝 28 條通道的 CPU，PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 將以 x16/x0/x0/x8/x4 或 x8/x8/x0/x8/x4 的速度執行。

* 若安裝 16 條通道的 CPU，PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 將以 x16/x0/x0/x0/x4 或 x8/x0/x0/x8/x4 的速度執行。

* 請注意，3-Way SLI™ 配置隨著處理器類型而有不同。

* 支援 NVMe SSD 作為開機磁碟

PCIe)**

**若安裝28條通道或16條通道的CPU，將會停用PCIE6。

^TM 、4-Way CrossFireX ^TM 、3-Way

CrossFireX ^TM ，與 CrossFireX ^TM

*** 僅 44 或 28 條通道的 CPU 支援 4-Way CrossFireX ^TM 。

^TM 、4-Way SLI ^TM 、3-Way SLI ^TM 及

SLI ^TM * * * *

**** 3-Way SLI™ 僅支援 44 條通道或 28 通道的 CPU；4-WaySLI ^TM 僅支援 44 條通道的 CPU。

音訊

器）功能

^TM 4天籟美聲

- Nichicon Fine Gold 系列音響級電容

- 120dB SNR DAC 及差動放大器

- 適用前面板音訊接頭的 NE5532 Premium Headset Amplifie

(支援最高可達 600 Ohm 的耳機)

- 純電源輸入

- 直驅技術

- PCB 隔離遮蔽

- 線路輸出埠的阻抗感應

- 適用左／右音訊聲道的獨立 PCB 層

- 金色音訊插孔

-15μ 特厚鍍金音訊接頭

LAN

後面板 I/O

ASM3142)

(支援靜電保護)

ASM3142)

(支援靜電保護)

* USB3_34 連接埠支援 Ultra USB 電源。

* USB3_34 連接埠不支援 ACPI 唤醒功能。

LED)

喇叭 / 麥克風（金色音訊插孔）

儲存裝置

RAID 5、RAID 10、Intel 快速儲存技術 15 及 Intel 智慧反應技術）、NCQ、AHCI 及熱插拔 *

* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。

* 若 M2_2 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_5。

AHCI 及熱插拔

2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 **

* 最高支援 12V/3A，36W LED 條燈

* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

控制）

* CPU 選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功率的水冷風扇。

控制）

* 機殼選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功率的水冷風扇。

* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_OPT/W_PUMP、CHA_FAN1、CHA_FAN2 和 CHA_FAN3/W_PUMP。

主機板）

顯示卡）

* 將音訊裝置連接至其中一個音訊接頭。

保護）

援靜電

保護）

BIOS 功能

BIOS and 1 x 備用 BIOS)

CPU PLL2、VCCIO、VCC PLL、CLK VDD 電壓多重調整 *支援的電壓多重調整可能根據處理器類型而有不同。

硬體監視器

購／水冷幫浦風扇

選購／水冷幫浦風扇

CPU、CPU 選購／水冷幫浦、機殼、機殼選購／水冷幫浦風扇

機殼選購／水冷幫浦風扇

PCH 1.0V、VCCIO、VCCSA

作業系統

認證

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁，編號39)

清除 CMOS預設

您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。

Short

Open

BIOS B 選擇跳線

(F_BIOS_B1)

(請參閱第1頁，編號32)

2-pin 跳線

短路：從 BIOS B 開機

開啟：預設

本主機板設有兩個板載 BIOS 晶片，分別是主 BIOS (BIOS_A1) 與備用 BIOS (BIOS_B1)，可增進系統安全及穩定性。一般而言，系統會以主 BIOS 運作。但若主 BIOS 損毀或損壞，請使用跳線帽讓針腳短路，之後備用 BIOS 將接管下一次的系統開機工作。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號29)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN（電源接鈕）：

連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。

RESET（直裁按钮）：

接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動，按下重設按鈕即可重新啟動電腦。

PLED ( 系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（硬膜活塞 LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源

LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

電源 LED 及喇叭排針

(7-pin SPK_PLED1)

(請參閱第1頁，編號31)

請將機殼電源 LED 及機殼喇叭連接至此排針。

Serial ATA3 接頭

(SATA3_0_1:

請參閱第1頁，編號25）

(SATA3_2_3:

請參閱第1頁，編號26）

(SATA3_4_5:

請參閱第1頁，編號27）

(SATA3_A1_A2:

請參閱第1頁，編號23）

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

這八組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

* 若要達到最短的開機時間，請將 Intel* X299 SATA 連接埠 (SATA3_0\~5) 作為開機裝置使用。

* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。

* 若 M2_2 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_5。

USB 2.0 排針

(9-pin USB3_4)

(請參閱第1頁，編號33)

(9-pin USB5_6)

(請參閱第1頁，編號34)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

本主機板上含有兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。

USB 3.1 Gen1 排針

(19-pin USB3_5_6)

(請參閱第1頁，編號21)

VbusVbus Vbus IntA_P8_SSRX- IntA_PA_SSRX- IntA_P8_SSRX+ GND GND GND IntA_P8_SSTX- IntA_PA_SSTX- IntA_P8_SSTX+ GND GND GND IntA_P8_D- IntA_PA_D- IntA_P8_D+ IntA_PA_D+ Dummy

此主機板上有一個排針。各 USB 3.1 Gen1 排針皆可支援兩個連接埠。

前面板 C 類型 USB 3.1 Gen2 排針

(26-pin F_USB31_TC_1)

(請參閱第1頁，編號24)

本主機板具有一個前面板 C 類型 USB 3.1 Gen2 排針。

此排針用於連接 USB 3.1

Gen2 模組，以提供額外的

USB 3.1 Gen2 連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號41)

(9-pin HD_AUDIO_RA1)

(請參閱第1頁，編號40)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

* 將音訊裝置連接至其中一個音訊接頭。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼風扇接頭

(4-pin CHA_FAN1)

(請參閱第1頁，編號28)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

(4-pin CHA_FAN2)

(請參閱第1頁，編號42)

機殼選購／水冷幫浦風扇接頭

本主機板配備一個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇，請接至 Pin 1-3。

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號8)

本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

CPU 選購／水冷幫浦風扇接頭

(4-pin CPU_OPT/W_PUMP) (請參閱第1頁，編號7)

本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇，請接至 Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號20)

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭

(8-pin ATX12V1)

(請參閱第1頁，編號2)

本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。

ATX 12V 電源接頭

(4-pin ATX12V2)

(請參閱第1頁，編號3)

請將 ATX 12V 電源接至此接頭。

* 電源插頭僅能以單一方向插入此連接器。

顯示卡 12V 電源接頭

(6-pin GFX_12V1)

(請參閱第1頁，編號22)

本主機板配備一組 6-pin 顯示卡 12V 電源接頭。

* 當安裝 4 張顯示卡時，請將 PSU 的電源線連接至此接頭。

TPM 排針

(17-pin TPMS1)

(請參閱第1頁，編號35)

P CICLK FR AM E P CIRST # LAD3 +3V LAD0 +3VS B GND SM_B_CL_K_MA_IN SM_B_DA_TA_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_IN SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT SM_B_CL_K_MA_OUT S_PW RD_WN # SE_R1_RQ # GND

此接頭支援信賴平台模組(TPM)系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。

Thunderbolt AIC 接頭

(5-pin TB1)

(請參閱第1頁，編號37)

請透過 GPIO 纜線將

Thunderbolt™ 附加介面卡 (AIC) 接至此接頭。

電壓控制排針

(5-pin V_CTRL1)

(請參閱第1頁，編號36)

此排針專為超頻玩家控制外接電源所設計。

RGB LED 排針

(4-pin RGB_LED1)

(請參閱第1頁，編號38)

(4-pin RGB_LED2)

(請參閱第1頁，編號10)

這兩個 RGB 排針用於連接 RGB LED 延長線，可供使用者選擇各種 LED 照明效果。

警告：切勿以錯誤方向安裝 RGB LED 繫線，否則纜線可能損壞。

* 關於這兩種排針的詳細說明，請參閱第42頁。

Virtual RAID On CPU 排针

(4-pin VROC1)

(請參閱第1頁，編號19)

VROC RAID KEY GND +3VSB GND 1

此接頭支援 Intel® Virtual

RAID on CPU 及 NVME/

AHCI RAID on CPU PCIE。

導入 Intel VROC 產品後，共有三種操作模式：

SKU 需要硬體金鑰 主要功能

直通 不需要

標準版 VROCSTANMOD

高級版 VROCPREMMOD

ISS VROCISSMOD

* 僅支援 Intel SSD。

* 如需 VROC 進一步的詳細資料，請參閱 Intel 發佈的官方資訊。

2.8 智慧型開關

主機板設有十二個智慧型開關：電源按鈕、重設按鈕、重試按鈕、安全開機按鈕、清除 CMOS 按鈕、快速 OC 按鈕、功能表按鈕、PCIe ON/OFF 開關、慢速模式開關、LN2 模式開關及 BIOS Flashback 按鈕。

電源按鈕(PWR)(請參閱第1頁,編號12)		電源按鈕可讓使用者迅速開啟/關閉系統。
重設按鈕(RST)(請參閱第1頁,編號14)		重設按鈕可讓使用者迅速重設系統。
重試按鈕(RTY_BTN1)(請參閱第1頁,編號15)		重設按鈕可讓使用者在系統需要強制關機時立即重新啟動系統。
安全開機按鈕(BFG_BTN1)(請參閱第1頁,編號16)		若按下此按鈕,系統的下一次開機將使用BIOS預設設定。
清除CMOS按鈕(CLRCBTN1)(請參閱第4頁,編號14)		清除CMOS按鈕可讓使用者迅速清除CMOS值。

此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。

+ / - 快速 OC 開關

(PLUS：請參閱第1頁， 編號6)

(MINUS：請參閱第1頁， 編號 11)

+ / - 快速 OC 開關可讓使用者在快速 OC 模式中迅速而便利地調整 OC 頻率。

執行超頻時需仰賴系統設定，如記憶體功能、溫度解決方案等。超頻可能會影響系統穩定度，或甚至造成元件及裝置損壞。我們對於因超頻所造成的可能損害概不負責。

功能表開關

(功能表：請參閱第7頁， 編號13)

在快速 OC 模式中使用功能表按鈕，可快速切換各種不同的超頻選項，如 BCLK、倍頻及快取率。

PCIe 開啟／關閉開關 (SWITCH1)

（請參閱第1頁，編號4）

1: PCIE1

2: PCIE3

3: PCIE4

4: PCIE5

PCIe 開啟／關閉開關可讓您啟用與停用對應的 PCIE x16 插槽。當其中安裝的 PCIE x16 卡發生故障時，您可以按一下 PCIe 開啟／關閉開關找出錯誤原因，無須移除卡片。

1. 轉換開關時，請確保系統已關閉。

2. 當關閉 PCIe 開啟／關閉開關時，設計不良的 PCIE 卡可能會燒毀。欲瞭解更多卡片規格，請聯絡廠商。

3. PCIe 開啟／關閉開關僅適用於偵錯。若您不使用 PCIE 卡，請從主機板移除。

慢速模式開關

(SLOWMODE1)

（請參閱第1頁，編號17）

若慢速模式開啟，處理器將以最慢頻率執行。

LN2 模式開關

(LN2MODE1)

(請參閱第1頁，編號18)

以液態氮締造極限超頻時，LN2 模式會協助排除處理器中的冷啟動問題。

BIOS Flashback 按鈕

(BIOS_FB1)

(請參閱第4頁，編號15)

BIOS Flashback 按鈕可讓使用者更新 BIOS。

Spesifikasi

Platform	Bentuk dan Ukuran ATXPCB 8 LapisPCB Tembaga 2oz
CPU	Mendukung Jajaran Prosesor Intel® CoreTM X-Series untukSoket LGA 2066Desain Digi PowerDesain 13 Fase DayaMendukung Teknologi Intel® Turbo Boost Max 3.0* Perlu diketahui bahwa prosesor 4-Core hanya mendukung Teknologi Intel® Turbo Boost 2.0.Mendukung Mesin ASRock Hyper BCLK III
Chipset	Intel* X299
Memori	Teknologi Memori DDR4 Empat Kanal4 x Slot DIMM DDR4Mendukung DDR4 4600+(OC)*/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 non-ECC, memori tanpa buffer* Frekuensi memori maksimum yang didukung dapat bervariasi berdasarkan jenis prosesor.* Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)Kapasitas maksimum memori sistem: 64GBMendukung Intel® Extreme Memory Profile (XMP) 2.015μ Bidang Kontak Berwarna Emas di Slot DIMM
Slot Ekspansi	5 x Slot PCI Express 3.0 x16** Jika Anda memasang CPU 44 jalur, maka PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 akan berjalan pada x16/x0/x0/x16/x8 atau x8/x8/x8/x8/x8.* Jika Anda memasang CPU 28 jalur, maka PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 akan berjalan pada x16/x0/x0/x8/x4 atau x8/x8/x0/x8/x4.* Jika Anda memasang CPU 16 jalur, maka PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 akan berjalan pada x16/x0/x0/x0/x4 atau x8/x0/x0/x8/x4.
