ASRock X299 OC Formula 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 애태 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 복록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

CPU

^TM X-시리즈 프로세서 제품군지

원

*4 코어 프로세서는 Intel® Turbo Boost Technology 2.0 만 지원 합니다.

침세트

메모리

4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원

*지원되는 메모리 주파수는 프로세서 종류에 따라 다를 수 있습니다.

*추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

확장 슬롯

* 44 개 레인의 CPU 를 설치하면 PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 이 x16/x0/x0/x16/x8 또는 x8/x8/x8/x8/x8 에서 실행됩니다.

* 28 개 레인의 CPU 를 설치하면 PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 이 x16/x0/x0/x8/x4 또는 x8/x8/x0/x8/x4 에서 실행됩니다.

* 16 개 레인의 CPU 를 설치하면 PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 이 x16/x0/x0/x0/x4 또는 x8/x0/x0/x8/x4 에서 실행됩니다.

* 3-Way SLI™ 구성은 프로세서 종류에 따라 다릅니다.

* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

** 레인이 28 개 또는 16 개인 CPU 를 설치하면, PCIE6 이 비활성화됩니다.

$$ ^ {\mathrm{TM}}, 4 - \text { Way CrossFireX } ^ {\mathrm{TM}}, 3 - \text { Way } $$

CrossFireX™ 및 CrossFireX™ 지원 ****

*** 레인이 44 개 또는 28 개인 CPU 에서만 4-Way CrossFireX™ 이 지원됩니다.

$$ ^ {\mathrm{TM}}, 4 - \text { Way SLI } ^ {\mathrm{TM}}, 3 - \text { Way SLI } ^ {\mathrm{TM}} \text { 및 SLI } ^ {\mathrm{TM}} \text { 지 } $$

원 ****

**** 레인이 44 개 또는 28 개인 CPU 에서만 3-Way SLI™ 이 지원 되고, 레인이 44 개인 CPU 에서만 4-Way SLI™ 이 지원됩니다.

오디오

ALC1220 오디오 코덱)

^TM 4 지원

- Nichicon Fine Gold 시리즈 오디오 캡

-디퍼렌셜 증폭기 포함 120dB SNR DAC

- 전면 패널 오디오 커넥터용 NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원)

-순수 전원 입력

-다이렉트 드라이브 기술

-PCB절연 차폐

-라인 출력 포트의 임피턴스 감지

- R/L 오디오 채널용 개별 PCB 레이어

-골드 오디오 잡 :

-15 μ 골드 오디오 커넥터

LAN

후면 패널 I/O

ASM3142)

(ESD 보호 지원 )

ASM3142)

(ESD 보호 지원 )

*울트라 USB 전원은 USB3_34 포트에서 지원됩니다.

*ACPI 절전 해제 기능은 USB3_34 포트에서 지원되지 않습니다.

LED)

면 스피커/마이크(골드 오디오 잡)

저장 장치

5, RAID 10, Intel 빠른 저장 기술 15 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 핫 플러그 지원 *

* SATA- 타입 M.2 장치에서 M2_1 을 사용 중이면, SATA3_0 이 비활성화됩니다.

* SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면, SATA3_5 이 비활성화됩니다.

NCQ, AHCI 및 핫 플러그 지원

2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 지원 및

Gen3 까지의 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)**

**Intel®Optane™ 기술 지원

**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

** ASRock U.2 키트 지원

커넥터

* 최대 12V/3A, 36W LED 스트립 지원

* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원 합니다.

도제어)

* CPU 옵션 / 워터 펌프 팬은 팬 전력이 최대 1.5A(18W) 인 수 냉식 콜러 팬을 지원합니다 .

도제어)

*새시 옵션 / 워터 펌프 팬은 팬 전력이 최대 1.5A(18W) 인 수 냉식 콜러 팬을 지원합니다.

*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_OPT/W_PUMP, CHA_FAN1, CHA_FAN2 와 CHA_FAN3/W_PUMP 이 자동으로 감지할 수 있습니다.

(마더보드 경우)

(마더보드 경우)

(마더보드 경우)

(PCIe 그래픽 카드 경우 )

*오디오 장치를 오디오 커넥터 중 하나에 연결하십시오.

보호 지원 )

ASM3142)

BIOS 기능

개 및 백업 BIOS 1 개)

VCCIO, VCC PLL, CLK VDD 전압 다중 조정

*지원되는 전압 다중 조정은 프로세서 종류에 따라 다를 수 있습니다.

하드웨어

모니터

워터펌프팬

위터펌프팬

CPU 옵션 / 워터 펄프, 새시, 새시 옵션 / 워터 펄프 팬

옵션/워터펌프팬

1.0V, VCCIO, VCCSA

os

인증

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념 하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 상치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1과 핀 2는 점퍼 캡을 씨올 때 “단락” 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,39번항목참조)

Clear CMOS기본값

CLRMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 뼐십시오. 15 초 동안 기다린 후점퍼 캡을 사용하여 CLRMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파 일이 지워집니다.

Clear CMOS 버튼은 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.

Short

Open

BIOS B 선택 점퍼

(F_BIOS_B1)

(1페이지,32번항목참조)

2핀점퍼

단락 : BIOS B 에서 부팅

단선 :기본값

이 마더보드는 두 개의 BIOS 침, 즉 일차 BIOS (BIOS_A1) 와 보조 BIOS (BIOS_B1)

를 탑재하여 시스템의 안전 및 안정성을 더욱 강화했습니다. 평소에 시스템은 일차 BIOS 로 동작합니다. 그러나 일차 BIOS 가 손상될 경우 점퍼 캡을 사용하여 편을 단락시키면 다음에 시스템을 부팅할 때 백업 BIOS 가 동작합니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점피가 아닙니다. 점피 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1페이지,29번항목참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 버튼 ,리셋 버튼 ,시스템 상태 표시등을 아래의 핀 할당에 따라이 헤더에 연결합니다 .케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다 .

PWRBTN(전원 버튼):

새시 건면 패널의 전원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끼는 방법을 구성할 수 있습니다.

RESET(리셋 버튼):

새시 전면 패널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우리셋 버튼을 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 건면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다룰 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 및 스피커 헤더

(7 편 SPK_PLED1)

(1페이지,31번항목참조)

새시 전원 LED 와 새시 스피 커를 이 헤더에 연결하십시오.

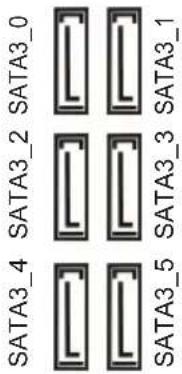

시리얼 ATA3 커넥터

(SATA3_0_1:

1페이지,25번항목참조)

(SATA3_2_3:

1페이지,26번항목참조)

(SATA3_4_5:

1페이지,27번항목참조)

(SATA3_A1_A2:

1페이지,23번항목참조)

이들 8 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송속 도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

*부팅 시간을 최소화하려 면 , Intel® X299 SATA 포트 (SATA3_0\~5) 를 부팅용 장치에 사용하십시오 .

* SATA- 타입 M.2 장치에 서 M2_1 을 사용 중이면, SATA3_0 이 비활성화됩니다

*SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면, SATA3_5 이 비활성화됩니다

USB 2.0 헤더

(9 편 USB3_4)

(1페이지,33번항목참조)

(9 편 USB5_6)

(1페이지,34번항목참조)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

이 마더보드에는 헤더 두 개 가 있습니다 . 각 USB 2.0 헤 더는 포트 두 개를 지원할 수 있습니다 .

USB 3.1 Gen1 헤더

(19 편 USB3_5_6)

(1 페이지,21 번 항목 참조 )

Vbus/Vbus Vbus IntA_PA_SRSX- IntA_PA_SRSX+ GND GND IntA_PA_SSTX- IntA_PA_SSTX+ GND GND IntA_PA_D- IntA_PA_D+ Dummy

이 마더보드에는 하나의 헤 더가 있습니다.각 USB 3.1

Genl 헤더는 포트 두 개를 지원할 수 있습니다.

전면 패널 타입 C USB 3.1

Gen2 헤너

(26 편 F_USB31_TC_1)

(1페이지,24번 항목 참조)

이 마더보드에는 전면 패널 타 임 C USB 3.1 Gen2 헤더 1 개가 있습니다 . 이 헤더는 추가 USB

3.1 Gen2 포트용 USB 3.1 Gen2 모듈을 연결하는 데 사용됩니다

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,41번 항목 참조)

(9 편 HD_AUDIO_RA1)

(1페이지,40번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R- MIC2_L

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는데 사용됩니다.

*오디오 장치를 오디오 커넥터 중 하나에 연결하십시오.

1. 고음질 오디오는 객 감지를 지원하지만 올바르게 작동하려면 새시의 패널와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오 패널을 사용할 경우 아래와 같은 절차를 따라 건면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C. 점지 (GND) 를 점지 (GND) 에 연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 진면 마이크를 활성화하려면 Realtek 세어판에서 “FrontMic” 탐으로 가서 “Recording Volume( 녹음 볼륨 )”을 조정합니다.

새시 팬 커넥터

(4 핀 CHA_FAN1)

(1페이지,28번 항목 참조)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

펜 케이블을 팬 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오.

(4 편 CHA_FAN2)

(1페이지,42번 항목 참조)

CPU/새시 옵션 / 워터 펌 프 팬 커넥터

(4 핀 CHA_FAN3/W_PUMP)

(1페이지,30번 항목 참조)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

이 마더보드에는 4 핀 수냉식 새시 팬 커넥터 1 개가 탑재되 어 있습니다 .3 핀 CPU내시 수냉식 콜러 팬을 연결하려는 경우 편 1-3 에 연결하십시오.

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,8번항목참조)

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커넥터가 탑재되 어 있습니다. 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연 결하십시오.

CPU 옵션 / 워터 펄프 펜 커 넥터

(4 편 CPU_OPT/W_PUMP)

(1페이지,7번항목참조)

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다. 3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,20번 항목 참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다. 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오.

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지,2번항목참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다. 4 핀 ATX 전원공급 장치를 사용하려면 핀 1 과 핀 5을 따라 연결하십시오.

ATX 12V 전원 키넥터 (4 핀 ATX12V2) (1 페이지, 3 번 항목 참조 )

ATX 12V 전원공급장치를 이 커넥터에 연결하십시오. * 전원 공급장치 플러그는 한 방향으로만이 커넥터에 끼울 수 있습니다.

그래픽 12V 전원 커넥터 (6 핀 GFX_12V1) (1 페이지 , 22 번 항목 참조 )

이 마더보드에는 6 핀 그래픽 12V 전원 커넥터가 탑재되어 있습니다.

*4개의 그래픽 카드가 설치되어 있을 때 PSU 의 전원 케이블을 이 커넥터에 연결하십시오.

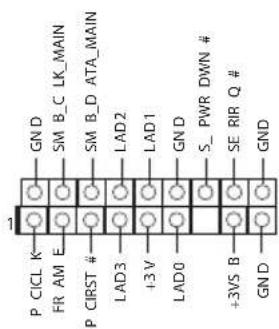

TPM 헤더 (17 핀 TPMS1) (1 페이지 ,35 번 항목 참조 )

P CICL K FR AM E P CIRST # +3 V LAD3 LAD1 GND S_PWR DWN # +3VS B GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 부결성을 유지합니다 .

Thunderbolt AIC 커넥터 (5 핀 TB1) (1 페이지 , 37 번 항목 참조 )

Thunderbolt™ 확장 카드 (AIC) 를 GPIO 케이블로 이 커넥터에 연결하십시오.

전압 제어 헤더 (5 핀 V_CTRL1) (1 페이지 , 36 번 항목 참조 )

이 헤더는 오버클로커가 외부 전원을 제어하도록 설계되었습니다.

RGB LED 헤더

(4 편 RGB_LED1)

(1 페이지, 38 번 항목 참조 )

(4 편 RGB_LED2)

(1 페이지, 10 번 항목 참조 )

이 2 개의 RGB 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이ぶ을 연결하는 데 사용됩니다.

주의 RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 않을 경우 케이블이 손상될 수 있습니다.

*이 두 가지 헤더에 대한 추가 지침은 42 페이지를 참조하십시오.

가상 RAID On CPU 헤더 (4 핀 VROC1)

(1 페이지, 19 번 항목 참조 )

이 키넥터는 Intel® 가상 RAID on CPU 와 NVME/AHCI RAID on CPU PCIE 를 지원합니다.

Intel VROC 제품의 도입으로 다음과 같은 세 가지 작동 모드를 사용할 수 있습니다.

SKU HW 키가 필요함 주요 기능

패스스루 필요하지 않음

니다.

豆壘 VROCSTANMOD

프리미엄 VROCPREMMOD

ISS VROCISSMOD

*인텔 SSD 만 지원됩니다.
*VROC에 대한 자세한 내용은 Intel에서 공식으로 발표한 정보를 참조하십시오.

2.8 스마트 스위치

마더보드에는 스마트스위치 12 개가 탑재되어 있습니다: 전원 버튼, 리셋 버튼, 재시도 버튼, 안전 부팅 버튼, CMOS 소거 버튼, Rapid OC 버튼, 메뉴 버튼, PCIe ON/OFF 스위치, 슬로우 모드 스위치, LN2 모드 스위치 및 BIOS 플래시백 버튼.

전원 버튼

(PWR)

(1페이지,12번 항목 참조)

전원 버튼으로 시스템을 빨리 켜거나 끝 수 있습니다.

리셋 버튼

(RST)

(1페이지,14번 항목 참조)

리셋 버튼으로 시스템을 빨리 리셋 할 수 있습니다.

재시도 버튼

(RTY_BTN1)

(1페이지,15번 항목 참조)

시스템을 강제 종료해야 할 때 리 셋 버튼을 사용하여 시스템을 즉시 시작할 수 있습니다.

안전 부팅 버튼

(BFG_BTN1)

(1페이지,16번 항목 참조)

이 버튼을 누르면 다음에 시스템이 부팅할 때 BIOS 기본 설정을 사용합니다.

CMOS 소거 버튼

(CLRCBTN1)

(4페이지,14번 항목 참조)

Clear CMOS 버튼으로 CMOS 값을 빨리 지울 수 있습니다.

이 기능은 컴퓨터를 끌고 전원 폴러그를 빼는 경우에 만 작동합니다.

+ / - Rapid OC 버튼

(PLUS:1 페이지,6번 항 목 참조 )

(MINUS:1 페이지, 11 번 항목 참조)

+ / - Rapid OC 버튼으로 사용자는 Rapid OC 의 OC 주파수를 빠르고 쉽게 조절할 수 있습니다.

이 오버클릭킹 작동은 메모리 용량, 써멀 솔루션 등과 같은 시스템 구성에 따라 다릅니다. 오버클릭킹은 시스템 안성싱에 영향을 미치거나 컴포넌트 및 장치에 손상을 초래할 수도 있습니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

메뉴 버튼

(메뉴:7페이지,13번 항목 참조)

Rapid OC 에서 메뉴 비튼을 사용하여 BCLK, 배속 , 캐시 배속과 같은 다양한 오버클 로킹 옵션 사이에서 빠르게 전환할 수 있습니다 .

PCIe 온 / 오프스위치 (SWITCH1)

(1 페이지, 4 번 항목 참조 )

1: PCIE1

2: PCIE3

3: PCIE4

4: PCIE5

PCIe 온 / 오프 스위치로 상대 PCIE x16 슬롯의 사용가 능 여부를 결정할 수 있습니다. 설치된 PCIE x16 카드 중 하나가 고장날 경우, 카드를 제거하지 않고도 PCIe 온 / 오프 스위치를 사용하여 클릭 한 번으로 고장난 카드를 찾을 수 있습니다.

1.스위치를 바꾸기 전에 시스템의 전원을 끄도록 하십시오.
2. PCIe 온/오프스위치를 클 때, 카드가 불량하게 설계되었을 경우 PCIE 카드가 탈 수 있습니다. 카드 설명서에 대한 자세한 내용은 카드 제조업체에 문의하십시오.
3. PCIe 온/오프 스위치는 디버그 전용입니다. PCIE 카드를 사용하고 싶지 않을 경우, 매인보드에서 제거해 주십시오.

슬로우 모드 스위치 (SLOWMODE1)

(1 페이지, 17 번 항 목 참조 )

슬로우 모드가 켜져 있 으면, 프로세서가 가장 낮은 주파수에서 실행합니다.

LN2 모드 스위치

(LN2MODE1)

(1페이지,18번 항목 참조)

LN2 모드는 액화 질소를 이용한 극한의 오버 클럭킹 시에 프로세서의 콜드 부트 버그 문제를 제거하는데 도움이 됩니다.

BIOS 플래시백 버튼

(BIOS_FB1)

(4페이지,15번 항목 참조)

BIOS 플래시백 버튼은 BIOS 를 플래시할 수 있습니다.
