РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X299 OC Formula ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock X299 OC Formula, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик материнской платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1. Комплект поставки

Материнская плата ASRock X299 OC Formula (форм-фактор ATX)

Краткое руководство по установке ASRock X299 OC Formula

Диск с ПО для ASRock X299 OC Formula

1 экран панели с портами ввода-вывода
4 кабеля передачи данных Serial ATA (SATA) (дополнительная принадлежность)
1 плата-мостик ASRock 3-Way SLI-3S1S Bridge (дополнительная принадлежность)
1 плата-мостик ASRock 3-Way SLI Bridge (дополнительная принадлежность)
1 плата-мостик ASRock 4-Way SLI-S111 Bridge (дополнительная принадлежность)
1 плата-мостик ASRock SLI_HB_Bridge_3S (дополнительная принадлежность)
1 задняя пластина для кулера (дополнительная принадлежность)
2 винта для слотов М.2 (дополнительная принадлежность)
1 перемычка-колпачок для выбора BIOS B (дополнительная принадлежность)

1.2. Технические характеристики

Платформа	Форм-фактор АТХ8-слойная печатная платаМедная печатная плата (2 унции)
ЦП	Поддерживаются процессоры семейства Intel® CoreTM серии X для разъема LGA 2066.Digi Power designСистема питания 13Поддерживается технология Intel® Turbo Boost Max 3.0.* Примечание: 4-ядерные процессоры поддерживают только технологию Intel® Turbo Boost 2.0.Поддержка системы ASRock Hyper BCLK Engine III
Чипсет	Intel® X299
Память	Четырехканальная память DDR44 х гнезда DDR4 DIMMПоддерживаются модули небуферизованной памяти без ECC DDR4 4600+ (разгон)*/4500 (разгон)/4400 (разгон)/4266 (разгон)/4133 (разгон)/4000 (разгон)/3866 (разгон)/3800 (разгон)/3733 (разгон)/3600 (разгон)/3200 (разгон)/2933 (разгон)/2800 (разгон)/2666/2400/2133.* Максимальная поддерживаемая частота памяти зависит от типа процессора.* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)Максимальный объем ОЗУ: 64 Г6Поддерживается Intel® Extreme Memory Profile (XMP) 2.0Позолоченные (15 мкм) контакты слотов DIMM
Слотрасширения	5 слотов PCI Express 3.0 x16** В случае использования ЦП с 44 линиями слоты PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 будут работать в режимах x16/x0/x0/x16/x8 или x8/x8/x8/x8/x8.* В случае использования ЦП с 28 линиями слоты PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 будут работать в режимах x16/x0/x0/x8/x4 или x8/x8/x0/x8/x4.* В случае использования ЦП с 16 линиями слоты PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 будут работать в режимах x16/x0/x0/x0/x4 или x8/x0/x0/x8/x4.

* Примечание: конфигурация 3-Way SLI™ зависит от типа процессора.
* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.
1 слот PCI Express 3.0 x4 (PCIE6: режим x4) (Flexible PCIe)**
**В случае использования ЦП с 28 или 16 линиями слот РСІЕ6 будет отключен.
1 слот PCI Express 2.0 x1
Поддержка AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ и CrossFireX™***
*** Режим 4-Way CrossFireX™ поддерживается только при использовании ЦП с 44 или 28 линиями.
Поддержка NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ и SLI™****
**** 3-Way SLI™ поддерживается только при использовании ЦП с 44 или 28 линиями; 4-Way SLI™ поддерживается только при использовании ЦП с 44 линиями.
Позолоченные (15 мкм) контакты слотов PCIe (PCIE1 и PCIE5) для видеокарт.

Звук

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)

Поддержка Premium Blu-ray Audio

Защита от перенапряжения (ASRock Full Spike Protection) Поддержка Purity Sound™ 4

- Конденсаторы для аудиосистем серии Nichicon Fine Gold

- 120 дБ SNR DAC с дифференциальным усилителем

- Первоклассный усилитель NE5532 для гарнитуры у аудиоразъема на передней панели (поддерживаются гарнитуры с сопротивлением до 600 Ом)

- Стабилизированный вход питания

- Технология Direct Drive

- Изолирующее экранирование печатной платы

- Определение сопротивления нагрузки, подключенной к линейному выходу.

- Отдельные слои печатной платы для левого и правого аудиоканалов

- Позолоченные контакты аудиоразъемов

- Позолоченный аудиоразъем (15 мкм)

Поддержка DTS-подключения

LAN

Gigabit Ethernet 10/100/1000 Мбит/с

1 x Giga PHY Intel ^® I219V, 1 x GigaLAN Intel ^® I211AT

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Efficient Ethernet 802.3az

Поддерживается PXE

Порты ввода- вывода на задней панели

1 порт PS/2 для мыши/клавиатуры

1 оптический выход SPDIF

2 порта USB 2.0 (с защитой от электростатических разрядов)

1 порт USB 3.1 Gen2 Type-A (10 Гбит/с) (ASMedia ASM3142) (с защитой от электростатических разрядов)

1 порт USB 3.1 Gen2 Type-C (10 Гбит/с) (ASMedia ASM3142) (с защитой от электростатических разрядов)

* Функция питания через USB (Ultra USB Power) поддерживается на портах USB3_34.

* Функция пробуждения ACPI не поддерживается на портах USB3_34.

4 портов USB 3.1 Gen1 (с защитой от электростатических разрядов)

2 порта RJ-45 для ЛВС с индикатором (ACT/LINK и SPEED)

1 кнопка прошивки BIOS

1 кнопка сброса настроек CMOS

Разъемы HD Audio: тыловые AC / центральная AC /

сабвуфер / линейный вход / фронтальные АС / микрофон (позолоченные контакты)

Запоминающие устройства

6 x разъемов SATA3 с пропускной способностью 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15 и технологии Intel Smart Response), NCQ, AHCI и «горячего» подключения*

* Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.

* Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_5 будет отключен.

2 порта SATA3 6,0 Гбит/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены

2 слота Ultra M.2 (M2_1 и M2_2), поддерживаются модули

М.2 SATA3 типа 2242/2260/2280/22110 с пропускной способностью 6,0 Гбит/с и модули М.2 PCI Express до версии Gen3 x4

(32 Гбит/с) с ключом M**

** Поддержка технологии Intel® Optane™

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

** Поддерживается комплект ASRock U.2.

Разъемы

1 колодка для виртуального RAID-контроллера на ЦП

1 колодка ТРМ

1 колодка светодиодного индикатора питания и динамика корпуса

2 колодки для подключения светодиодной RGB- подсветки

* Поддерживается светодиодная лента (максимум 12 В/3 А, 36 Вт).

1 колодка управления напряжениями

1 разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

1 разъем для дополнительного вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 1,5 А (18 Вт).

2 разъема для корпусных вентиляторов (4-контактные) (смарт-регулятор скорости вентилятора)

1 разъем для дополнительного корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для дополнительного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 1,5 А (18 Вт).

* Для разъемов CPU_OPT/W_PUMP, CHA_FAN1, CHA_FAN2 и CHA_FAN3/W_PUMP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 разъем питания АТХ (24-контактный разъем питания высокой плотности, для материнской платы)

1 разъем питания 12 В (8-контактный разъем питания высокой плотности, для материнской платы)

1 разъем питания 12 В (4-контактный разъем питания высокой плотности, для материнской платы)

1 разъем питания 12 В (6-контактный разъем питания высокой плотности, для видеокарты на PCIe)

1 аудиоразъем для передней панели (позолоченные контакты аудиоразъема, 15 мкм)

1 аудиоразъем на передней панели под прямым углом*

* Аудиоустройства подключаются к одному из аудиоразъемов.

1 x AIC-разъем Thunderbolt (5-контактный)

2 колодки USB 2.0 (4 порта USB 2.0 с защитой от электростатических разрядов)

1 x колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1 с защитой от электростатических разрядов)

1 колодка для порта Type C USB 3.1 Gen2 на фронтальной панели (ASMedia ASM3142)

	1 Dr. Debug с индикатором1 кнопка питания с индикатором1 кнопка сброса1 кнопка повтора1 кнопка безопасной загрузкиКнопка Rapid OC: кнопки +/- для регулировки частоты OC1 кнопка меню1 переключатель питания PCIe1 Post Status Checker (PSC)1 переключатель медленного режима работы1 переключатель режима LN21 перемычка выбора BIOS B
ПараметрыBIOS	2 x AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)Поддержка технологии безопасного резервного копирования UEFIПоддержка функций пробуждения по стандарту ACPI 6,1Поддерживается SMBIOS 3.0.Регулировка напряжений ЦП, DRAM, VPPM, VTТМ, PCH1.0, PLL ЦП, PLL2 ЦП, VCCIO, VCC PLL, CLK VDD* Поддержка регулировки напряжений зависит от типа процессора.
Контрольоборудования	Контроль температуры: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП;корпусной вентилятор; дополнительный вентилятор или помпа водяного охлаждения корпусаТахометр: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор; дополнительный вентилятор или помпа водяного охлаждения корпусаБесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор; дополнительный вентилятор или помпа водяного охлаждения корпусаРегулировка скорости вращения: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор; дополнительный вентилятор или помпа водяного охлаждения корпусаКонтроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, PCH 1,0 В, VCCIO, VCCSA
Операционные системы	Microsoft® Windows® 10 (64-разрядная)

Сертификация

FCC, CE

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них перемычки-колпачка.

Short

Open

Перемычка сброса настроек CMOS (CLRMOS1)

(см. стр. 1, № 39)

Сброс настроек CMOSПо умолчанию

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

Short

Open

Перемычка выбора BIOS В

(F_BIOS_B1)

(см. стр. 1, № 32)

2-контактная перемычка

Замкнута: загрузка с BIOS В

Разомкнута: по умолчанию

Эта материнская плата снабжена двумя микросхемами BIOS: основной BIOS (BIOS_A1) и BIOS резервного копирования (BIOS_B1), что повышает уровень защиты и стабильности системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS перемычкой-колпачком замкните контакты, после чего система загрузится с использованием резервной BIOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка материнской панели (9-контактная, PANEL1) (см. стр. 1, № 29)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):

Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (см. стр. 1, № 31)

Предназначена для подключения светодиодного индикатора питания и динамика корпуса.

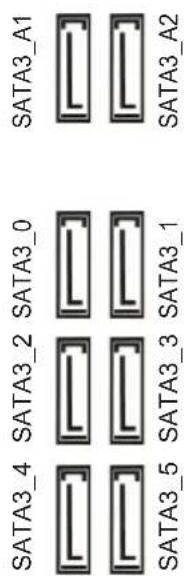

Разъемы Serial ATA3 (SATA3_0_1: см. стр. 1, № 25) (SATA3_2_3: см. стр. 1, № 26) (SATA3_4_5: см. стр.1, № 27) (SATA3_A1_A2: см. стр.1, № 23)

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1 SATA3_A1 SATA3_A2

Эти шесть восемь SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

* Для минимизации времени загрузки подключайте загрузочные устройства к портам Intel® X299 SATA (SATA3_0-5).

* Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.

* Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_5 будет отключен.

Колодки USB 2.0 (9-контактная, USB3_4) (см. стр. 1, № 33) (9-контактная, USB5_6) (см. стр. 1, № 34)

USB_PWR P- P+ GND DUMMY 1 GND P- P+ USB_PWR

На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.

Колодка USB 3.1 Gen1 (19-контактная, USB3_5_6) (см. стр. 1, № 21)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

На материнской плате имеется одна колодка. Каждая колодка USB 3.1 Gen1 поддерживает два порта.

Колодка для порта USB 3.1 Gen2 Type C на передней панели (26 контактов, F_USB31_ TC_1) (см. стр. 1, № 24)

На материнской плате предусмотрена одна колодка для порта USB 3.1 Gen2 Type C на передней панели. Эта колодка используется для подключения модуля USB 3.1 Gen2 с дополнительными портами USB 3.1 Gen2.

Аудиоколодки для передней панели (9 контактов, HD_ AUDIO1) (см. стр. 1, № 41) (9 контактов, HD_ AUDIO_RA1) (см. стр. 1, № 40)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. * Аудиоустройства подключаются к одному из аудиоразъемов.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
   A. Подключите Mic_IN (MIC) κ MIC2_L.
   B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
   C. Подключите провод заземления (GND) к контакту заземления (GND).
   D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
   E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы вентиляторов корпуса (4 контактов, CHA_FAN1) (см. стр. 1, № 28)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

(4 контактов, CHA_FAN2) (см. стр. 1, № 42)

Разъем для дополнительного вентилятора или помпы водяного охлаждения корпуса(4-контактный CHA_FAN3/W_PUMP)(см. стр. 1, No 30)		Данная системная плата оснащена одним 4-контактным разъемом для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.
Разъем вентилятора охлаждения процессора (4 контактов, CPU_FAN1)(см. стр. 1, No 8)		Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.
Разъем для дополнительного вентилятора или помпы водяного охлаждения ЦП (4-контактный CPU_OPT/W_PUMP)(см. стр. 1, No 7)		Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП. 3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3.
Разъем питания ATX (24 контактов, ATXPWR1)(см. стр. 1, No 20)		Эта материнская плата оснащена 24-контактным разъемом питания ATX. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.
Разъем питания ATX 12 B (8 контактов, ATX12V1)(см. стр. 1, No 2)		Эта материнская плата оснащена 8-контактным разъемом питания ATX 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.
Разъем питания ATX 12 B(4 контактов, ATX12V2)(см. стр. 1, No 3)	[Gx5C]	К данному разъемуподключается источникпитания ATX 12 B.*Разъем от блока питанияподсоединяется к этомуразъему только в однойориентации.
Разъем питаниявидеокарты 12 B(6 контактов, GFX_12V1)(см. стр. 1, No 22)		Эта материнская платаоснащена 6-контактным12-В разъемом питаниявидеокарты.* Когда установлены 4видеокарты, подключитекабель от блока питания кэтому разъему.

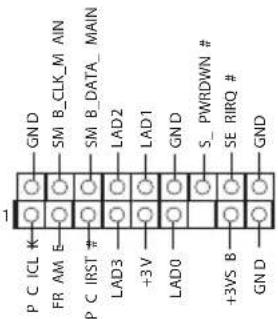

Колодка TPM(17 контактов, TPMS1)(см. стр. 1, No 35)		Этот разъем обеспечиваетподдержку системыTrusted Platform Module(TPM), которая способнаобеспечить надежноехранение ключей, цифровыхсертификатов, паролей иданных. Система TPM такжеповышает уровень сетевойбезопасности, защищаетцифровые идентификаторыи обеспечивает целостностьплатформы.
Разъем Thunderbolt AIC(5 контактов, TB1)(см. стр. 1, No 37)		Подключите расширительнуюплату (AIC-карту)ThunderboltTM к данномуразъему с помощьюинтерфейсного GPIO-кабеля.
Колодка управлениянапряжениями(5 контактов, V_CTRL1)(см. стр. 1, No 36)		Эта колодка предназначенадля управления внешнимисточником питания приразгоне.
Колодки для подключения светодиодной RGB-подсветки.(4 контакта, RGB_LED1)(см. стр. 1, No 38)(4 контакта, RGB_LED2)(см. стр. 1, No 10)		Эти две колодки для RGB-подсветки служат для подключения удлинительного кабеля светодиодной RGB-подсветки, которая позволяет реализовать различные световые эффекты.Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению.* Дополнительные сведения об использовании этих двух колодок см. на стр. 42.
Колодка для виртуального RAID-контроллера на ЦП (4 контактов, VROC1)(см. стр. 1, No 19)		Этот разъем поддерживает виртуальный RAID-контроллер Intel ^ на ЦП и RAID-контроллер NVME/АНСI на шине PCIE ЦП.

Благодаря использованию технологии Intel VROC поддерживаются три режима работы:

Артикул	Требуется аппаратный ключ	Основные функции
Сквозной режим	Не требуется	Intel Fultondale NVMe

Стандартный VROCSTANMOD

Премиум	VROCPREMMOD
ISS	VROCISSDMOD	Hole

* Поддерживаются только твердотельные накопители Intel.

* Дополнительные сведения о VROC см. в официальной документации Intel.

2.8. Смарт-переключатели

Эта материнская плата оснащена пятью смарт-переключателями: кнопка питания, кнопка сброса, кнопка повтора, кнопка безопасной загрузки, кнопка очистки CMOS, кнопки быстрого разгона, кнопка меню, переключатель питания PCIe, переключатель медленного режима, переключатель режима LN2, кнопка прошивки BIOS.

Кнопка питания (PWR)

(см. стр. 1, № 12)

Кнопка питания предназначена для быстрого включения и выключения системы.

Кнопка сброса (RST)

(См. стр. 1, № 14)

Кнопка сброса предназначена для быстрого перезапуска системы.

Кнопка повтора (RTY_BTN1)

(См. стр. 1, № 15)

Кнопка сброса позволяет незамедлительно перезапустить систему, если ее требуется принудительно выключить.

Кнопка безопасной загрузки

(BFG_BTN1)

(См. стр. 1, № 16)

После нажатия этой кнопки при следующей загрузке системы будет использоваться стандартная конфигурация BIOS.

Кнопка сброса настроек CMOS

(CLRCBTN1)

(См. стр. 4, № 14)

Кнопка сброса настроек CMOS предназначена для быстрого обнуления значений CMOS.

Эта функция работает, только если питание компьютера выключено и он отключен от источника питания.

Кнопки Rapid OC:

(PLUS:см. стр. 1, № 6)

(MINUS:см. стр. 1, № 11)

Кнопками + / - Rapid OC можно быстро и легко регулировать частоту OC в Rapid OC.

Характеристики разогнанного режима зависят от конфигурации системы (емкости памяти. использующихся систем охлаждения и т. д.). Разгон может повлиять на стабильность системы или даже вызвать повреждение ее компонентов и устройств. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

Кнопка меню

(MENU:см. стр. 7, № 13)

Кнопка меню в режиме быстрого разгона позволяет быстро переключать различные параметры разгона, такие как BCLK, коэффициент и коэффициент кэша.

Переключатель питания PCIe

(SWITCH1)

(см. стр. 1, № 4)

1: PCIE1

2: PCIE3

3: PCIE4

4: PCIE5

Переключатель питания PCIe предназначен для включения и выключения соответствующих гнезд PCIE x16. Если одна из установленных карт PCIE x16 не работает, используйте переключатель питания PCIe, чтобы определить неисправную карту без снятия карт.

1. Выключите питание системы перед изменение положения переключателя.

2. Если карта РСІЕ плохо сконфигурирована, она может сгореть при изменении положения переключателя питания PCIe. За подробными сведениями о характеристиках карты обращайтесь к ее поставщику.

3. Переключатель питания PCIe предназначен только для отладки. Если карта PCIe не используется, снимите его с материнской платы.

Переключатель

медленного режима работы

(SLOWMODE1)

(см. стр. 1, № 17)

Если включен медленный режим работы, процессор работает на самой низкой частоте.

Переключатель режима LN2 (LN2MODE1)

(см. стр. 1, № 18)

Режим LN2 используется для устранения сбоев экстремально разогнанного процессора с охлаждением жидким азотом при "холодной" начальной загрузке.

Кнопка прошивки BIOS (BIOS_FB1)

(см. стр. 4, № 15)

Кнопка прошивки BIOS позволяет прошивать BIOS.

1 Introdução
