用户手册 X99 Extreme4 ASROCK

感谢您购买华擎 X99 Extreme4 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com.

1.1 包装清单

X99 Extreme4 主板（ATX 规格尺寸）

X99 Extreme4 快速安装指南

X99 Extreme4 支持光盘

1 x I/O 面板

1 x 华擎 SLI_Bridge_2S 卡

1 x 壽寧 3-Way SLI-2S1S 橋接卡

4 x 串行 ATA (SATA) 数据线（选购）

1 x HDD Saver 线

1 x 螺丝（供 Ultra M.2 插座使用）

1.2 规格

平台	规格尺寸
	盎司纯铜电路板
	高密度防潮纤维电路板
CPU	支持适用于LGA 2011-3 Socket的Intel® CoreTM i7 and Xeon® 18核处理器系列
	高性能数字供电
	相CPU供电设计
	支持Intel® Turbo Boost 2.0技术
	支持异步超频技术

芯片集

内存	支持四通道 DDR4 内存技术槽
	支持 DDR4 3000+(OC)*/2933+(OC)/2800(OC)/2400(OC)/2133/1866/1600/1333/1066 非 ECC,非缓冲内存*请参阅引擎网站上的 Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)
	支持非 ECC RDIMM(寄存型 DIMM)
	通过 LGA 2011-3 Socket中的 Intel® Xeon® 处理器 E5 系列,支持 DDR4 ECC、非缓冲内存 /RDIMM
	支持系统内存容量:128GB(见“注意”)
	支持 Intel® Extreme Memory Profile (XMP)2.0特厚镀金内存插槽

扩充槽

3 x PCI Express 3.0 x16槽(PCIE1 @ x16模式;PCIE3 @ x16模式;PCIE5 @ x8模式)

* 如果您安装28通道的CPU,PCIE1/PCIE3/PCIE5将运行于x16/x8/x4。

* 如果安装了M.2 PCI Express模块,PCIE5将被禁用。插槽(PCIE2: x4模式)槽支持AMD 3路CrossFireXTM和CrossFireXTM技术支持NVIDIA® Quad SLITM、3路SLITM和SLITM

* 如果您安装的是28通道的CPU,则不支持3路SLITM。特厚镀金插槽(PCIE1 和 PCIE3)

音频	具有内容保护功能的7.1CH高清音频(Realtek ALC1150 音频编解码器)优质Blu-ray音频支持支持防突波(华擎全防护)支持高保真2代-Nichicon专业音效电容-带差分放大器的115dB信噪比数/模转换器-TI®NE5532优质耳放(支持最高600Ohm耳机)-直接驱动技术-EMI屏蔽罩-PCB隔离罩支持DTS连接

LAN Gigabit LAN 10/100/1000 Mb/s

支持防雷击 / 防 ESD 静电（华擎全防护）

支持高能效以太网 802.3az

支持PXE

后面板 I/O 鼠标端口

键盘端口

接口

光学 SPDIF 输出端口

端口（支持防 ESD 静电（华擎全防护））

端口（支持防 ESD 静电（华擎全防护））

端口，带 LED（ACT/LINK LED 和 SPEED

LED)

清除 CMOS 开关

高清音频插孔: 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

器/麦克风

存储 接口，支持RAID（RAID 0、RAID 1、

RAID 5、RAID 10、Intel Rapid Storage Technology 13)、

NCQ、AHCI、热插拔和华擎硬盘管家

(S_SATA3_3接口与eSATA端口共用)

(S_SATA3_2接口与Ultra M.2 Socket端口共用

* 个在 SATA3_0 \~ SATA3_5 端口上支持 RAID）。

1 x eSATA 接口，支持 NCQ、AHCI 和热插拔 1 x Ultra M.2 Socket，支持 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块，最多达 Gen3 x4 (32 Gb/s)

接口

端口接头

接脚

电源LED接头

风扇接口（1x4针，1x3针）

机箱风扇接口（1x4针，2x3针）（智能扇速度控制）

电源风扇接口（3针）

针 ATX 电源接口

针 12V 电源接口（高密度电源接口）

硬盘管家接口

电源接口

前面板音频接口

雷电口接针

接脚（支持 4 个 USB 2.0 端口，支持防 ESD 静电（华擎全防护））

接脚（支持 2 个 USB 3.0 端口，支持防 ESD 静电（华擎全防护））

BIOS 功能

，具有多语言 GUI 支持

特点

(1 x 主 BIOS 和 1 x 备份 BIOS)

支持双核 UEFI 技术

兼容唤醒事件

支持

、DRAM、PCH 1.05V、PCH 1.5V, VPPM电压多次调整（Voltage Multi-adjustment）

硬件监控

机箱温度感测

机箱 / 电源风扇转速计

机箱静音风扇（根据 CPU 温度自动调整机箱风扇速度）

机箱风扇多种速度控制

+12V、+5V、+3.3V、CPU输入电压、CPU内

部电压

操作系统

支持（需要支持 ErP/EuP 的电源）

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用华擎 XFast RAM 来利用 Windows® 不能使用的内存。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

Short

Open

清除 CMOS 跳线 (CLRCMOS1)

(见第1页，第9个)

默认

清除 CMOS

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

清除 CMOS 开关具有与清除 CMOS 跳线相同的功能。

BIOS 选择跳线

(BIOS_SEL1)

(见第 1 页，第 24 个)

1_2

默认

(主 BIOS)

2_3

备份 BIOS

此主板集成有两个 BIOS，一个是主 BIOS (BIOS_A)，一个是备用 BIOS (BIOS_B)，可以增强对于系统安全性和稳定性的保护。通常，系统工作时使用主 BIOS。但是，如果主 BIOS 损坏，请使用跳线帽将针脚 2 和 3 短接，之后备份 BIOS 将执行下一次系统引导。之后，使用 BIOS 设置实用程序中的“双核 UEFI”将 BIOS 文件复制到主 BIOS 以确保正常系统操作。基于系统安全考虑，用户不能手动更新备份 BIOS。用户可以参考 BIOS LED (BIOS_A_LED or BIOS_B_LED) 来识别当前哪一个 BIOS 启动。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对上板造成永久性损坏。

系统面板接脚

(9针 PANEL1)

见第1页，第23个）

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源 LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机（S5）时，此LED熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 接脚

(3针PLED1)

(见第1页，第18个)

请将机箱电源 LED 连接到此接脚以指示系统电源状态。

串行 ATA3接口

(S_SATA3_0_1:

见第1页，第11个）

(S_SATA3_2_3:

参见 p.1 第 12 项)

(SATA3_0_3:

见第1页，第13个）

(SATA3_1_4:

参见 p.1 第 14 项)

(SATA3_2_5:

参见 p.1 第 15 项)

这十个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的

SATA数据线。如果后面

I/O 上的 eSATA 端口已连接，则内部 S_SATA3_3

将不工作。如果Ultra M.2

Socket 已被占用，内部

S_SATA3_2 将不工作。

* 仅在SATA3_0\~

SATA3_5端口上支持RAID。

USB 2.0 接脚

(9针USB4_5)

(见第1页，第22个)

(9针USB6_7)

(见第1页，第23个)

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

除 I/O 面板上的四个

USB 2.0 端口外，此主板上还有两个接脚。每个

USB 2.0 接脚可以支持两个端口。

USB 3.0 接脚

(19针USB3_4_5)

(见第1页，第9个)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

除 I/O 面板上的四个 USB

3.0 端口外，此主板上还有一个接脚。每个 USB

3.0 接脚可以支持两个端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第1页，第32个)

GND PRESENCE# MIC_RET OUT_RE1 1 J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio R (RIN) 连接到 OUT2 R，将 Audio L (LIN) 连接到 OUT2 L。
C. 将接地端（GND）连接到接地端（GND）。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱扬声器接脚

(4针SPEAKER1)

见第1页，第19个）

DUMMY SPEAKER

请将机箱扬声器连接到此接脚。

机箱和电源风扇接口

(4针 CHA_FAN1)

见第1页，第17个）

请将风扇线连接到风扇接口并使黑线匹配接

地针脚。CHA_FAN 風扇速度可通過 UEFI 或 A-Tuning 來控制。

(3针 CHA_FAN2)

见第1页，第16个）

(3针 CHA_FAN3)

见第1页，第10个）

(3针PWR_FAN1)

见第1页，第31个）

CPU 风扇接口 (4针 CPU_FAN1) 见第1页，第4个)

(3针CPU_FAN2)见第1页，第6个）

此主板提供 4 针 CPU 风扇（静音风扇）接口。 如果您打算连接3针 CPU 风扇，请将它连接到针脚1-3。

ATX电源接口 (24针 ATXPWR1) (见第1页，第8个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口 (8针 ATX12V1) (见第1页，第3个)

此主板提供8针ATX 12V电源接口。要使用4针ATX电源，请沿针脚1和针脚5插接它。

PCIe 电源接口 (4-针 PCIE_PWR1) (见第1页，第30个)

在安装三个以上的图像卡时，请将4针molex电源线连接到此接口。

硬盘管家接口 (4-针 SATA_PWR_1) (见第1页，第21个)

请将 HDD Saver 线连接到此接口，以管理硬盘的电源状态。

雷电接口 (5-针 TBT1) (见第 1 页，第 29 个)

在安装 Thunderbolt™ 扩展卡 (AIC) 时，请将 5-针信号线（GPIO 线）连接到此接口。

串行端口接脚

(9针COM1)

(见第1页，第26个)

此 COM1 接脚支持串行端口模块。

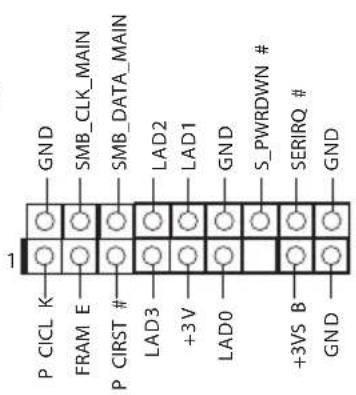

TPM 接脚

(17针TPMS1)

(见第1页，第27个)

GND SMB_CLK_MAIN SMB_DATA_MAIN P CICL K FRAM E P CIRST # LAD3 +3 V LAD0 S_PWRDWN # SERIRQ # GND +3VS B GND

此接口支持 Trusted PlatformModule（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

1.5 智能开关

主板有一个清除 CMOS 开关，可以让用户清除 CMOS 值。

清除 CMOS 开关

(CLRCBTN)

(见第3页，第16个)

清除 CMOS 开关允许用

户快速清除 CMOS 值。

只有在关闭计算机并拔下电源插头后，才能使用此功能。

电子信息產品污染控制標示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物質或元素的名稱及含量說明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称铅(Pb)	有害物质或元素
	镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 X99 Extreme4 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com

1.1 包装内容

1.2 規格

平台

CPU

處理器系列

^TM i7 與 Xeon ^® 18 核心

晶片組

記憶體

2133/1866/1600/1333/1066 非 ECC、無緩衝記憶體

* 如需更多資訊，請參閱華擎網站上的記憶體支援表 (http://www.asrock.com/)。

2011-3 插座內安裝的 Intel® Xeon® 處理器 E5 系列

擴充插槽

x16 模式；PCIE5 @ x8 模式）

* 若安裝 28 條通道的 CPU，PCIE1/PCIE3/PCIE5 將以 x16/x8/x4 的速度執行。

* 若安裝 M.2 PCI Express 模組，將停用 PCIE5。

^TM , 3-Way SLI ^TM 和 SLI ^TM 技術

* 如果安裝 28 條通道的 CPU，不支援 3-Way SLI ^TM 。

音訊

器）功能

• Nichicon Fine Gold 系列音效專用電容
• 115dB SNR DAC 與差分放大器
• TI® NE5532 高級耳機放大器（支援最高可達 600 Ohms 的耳機）
• 直接驅動技術
• EMI 屏蔽蓋
• PCB 隔離屏蔽

LAN

後面板I/O

SPEED LED)

喇叭 / 麥克風

儲存裝置

1、RAID 5、RAID 10、Intel 快速儲存技術 13）、NCQ、

AHCI、熱插拔及華擎硬碟守護神等

(S_SATA3_3 接頭與 eSATA 連接埠共用)

(S_SATA3_2 接頭與 Ultra M.2 Socket 連接埠共用)

* RAID 僅支援 SATA3_0 \~ SATA3_5 連接埠。

PCI Express 模組，最高可達 Gen3 x4 (32 Gb/s)

接頭

控制）

ESD 靜電 （華擎全防護）

ESD 靜電 （華擎全防護 ）

BIOS 功能

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

在 Windows ^® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶體大小可能低於 4GB。Windows ^® 64 位元作業系統則沒有此類限制。您可使用華擎 XFast RAM 適用 Windows ^® 無法使用的記憶體。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁，編號9)

清除 CMOS預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。

BIOS 選擇跳線

(BIOS_SEL1)

(請參閱第1頁，編號24)

1_2

預設（主 BIOS 備用 BIOS

2 3

本主機板設有兩個板載 BIOS，分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_B)，可增進系統安全及穩定性的保護。一般而言，系統會以主 BIOS 運作。但若主 BIOS 損毀或損壞，請使用跳線帽讓 pin2 與 pin3 短路，之後備用 BIOS 將接管下一次的系統開機工作。之後使用 BIOS 設定公用程式內的「Secure Backup UEFI」將 BIOS 檔案複製至主 BIOS，以確保系統正常運作。基於系統安全，使用者無法手動更新備用 BIOS。使用者可參考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED) 識別目前正在啟動哪一個 BIOS。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號23)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源開關):

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET(重設開關):

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED(系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

電源 LED 排針(3-pin PLED1)(請參閱第 1 頁,編號 18)		請將機殼電源 LED連接至此排針,以指示系統的電源狀態。
Serial ATA3 接頭(S_SATA3_0_1:請參閱第 1 頁,編號 11)(S_SATA3_2_3:請參閱第 1 頁,編號 12)(SATA3_0_3:請參閱第 1 頁,編號 13)(SATA3_1_4:請參閱第 1 頁,編號 14)(SATA3_2_5:請參閱第 1 頁,編號 15)		這十組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線,最高可達 6.0 Gb/s 資料傳輸率。若連接背後 I/O 上的 eSATA 連接埠,內部 S_SATA3_3 將不會作用。如果已佔用 Ultra M.2 插槽,內部 S_SATA3_2 將無法作用。* RAID 僅支援 SATA3_0 ~ SATA3_5連接埠。
USB 2.0 排針(9-pin USB4_5)(請參閱第 1 頁,編號 22)(9-pin USB6_7)(請參閱第 1 頁,編號 23)		除了 I/O 面板上的四個 USB 2.0 連接埠外,在本主機板上還有另外兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。
USB 3.0 排針(19-pin USB3_4_5)(請參閱第 1 頁,編號 9)		除了 I/O 面板上的四個 USB 3.0 連接埠外,在本主機板上還有另外一組排針。各 USB 3.0 排針皆可支援兩個連接埠

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號28)

GND PRESENCE# MIC_RET OUT_RET I OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼喇叭排針

(4-pin SPEAKER1)

(請參閱第1頁，編號19)

DUMMY SPEAKER

請將機殼喇叭連接至此排針。

機殼及電源風扇接頭

(4-pin CHA_FAN1)

(請參閱第1頁，編號17)

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

CHA_FAN 可由 UEFI 或 A-Tuning 設定。

(3-pin CHA_FAN2)

(請參閱第1頁，編號16)

(3-pin CHA_FAN3)

(請參閱第1頁，編號10)

(3-pin PWR_FAN1)

(請參閱第1頁，編號31)

CPU 風扇接頭(4-pin CPU_FAN1)(請參閱第1頁,編號4)		本主機板配備4-PinCPU 風扇(靜音風扇)接頭。若您計畫連接3-Pin CPU 風扇,請接至Pin 1-3。
(3-pin CPU_FAN2)(請參閱第1頁,編號6)
ATX 電源接頭(24-pin ATXPWR1)(請參閱第1頁,編號8)		本主機板配備一組24-pin ATX 電源接頭。若要使用20-pin ATX 電源供應器,請插入Pin 1及Pin 13。
ATX 12V 電源接頭(8-pin ATX12V1)(請參閱第1頁,編號3)		本主機板配備一組8-pin ATX 12V 電源接頭。若要使用4-pin ATX 電源供應器,請插入Pin 1及Pin 5。
PCIe 電源接頭(4-pin PCIE_PWR1)(請參閱第1頁,編號30)		安裝三張以上的顯示卡時,請將4 pin molex 電源線接至此接頭。
硬碟守護神連接埠(4-pin SATA_PWR_1)(請參閱第1頁,編號21)		請將HDD Saver 纜線接至此接頭,以管理HDD的電源狀態。
Thunderbolt AIC 連接埠(5-pin TBT1)(請參閱第1頁,編號29)		安裝 ThunderboltTM 附加介面卡(AIC)時,請將5-pin訊號纜線(GPIO纜線)接至此接頭。

序列連接埠排針

(9-pin COM1)

(請參閱第1頁，編號26)

RRXD1 DDTR#1 DDS#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

此 COM1 排針支援序列連接埠模組。

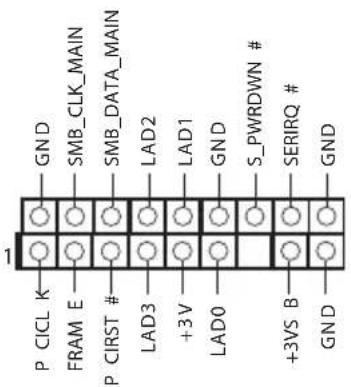

TPM 標頭

(17-pin TPMS1)

（請參閱第1頁，編號27）

GND SMB_CLK_MAIN SMB_DATA_MAIN P CICL K FRAM E P CIRST # LAD3 +3V LAD0 +3VS B GND GND LAD2 LAD1 GND S_PWRDWN # SERIRQ # GND

此接頭支援信賴平台模組(TPM)系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。

1.5 智慧型開關

支援 DDR4 ECC、un-buffered 記憶體 /RDIMM 及 LGA 2011-3 插座內安裝的 Intel® Xeon® 處理器 E5 系列

清除 CMOS 開關

(CLRCBTN)

(請參閱第3頁，編號14)

清除 CMOS 開關可

讓使用者迅速清除

CMOS 值。

此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。

Spesifikasi

Platform

CPU

Chipset

Memori

Slot Ek- spansi

Audio

LAN

Panel I/O

Belakang

Penyim- panan

Konektor

Fitur BIOS

Monitor

Perangkat

Keras

os

Sertifikasi
