사용 설명서 X99 Extreme4 ASROCK

ASRock X99 Extreme4 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 설명서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버건은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

CPU

세서 제품군 지원

침세트

메모리

2133/1866/1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

ECC/Intel® Xeon® 프로세서 E5 시리즈를 채택한 RDIMM 지원

용량:128GB(주의 참조)

μ Gold Contact 장착

확장 슬롯

x16 모드 , PCIE5 @ x8 모드 )

* 레인이 28 개인 CPU 를 설치하면, PCIE1/PCIE3/PCIE5 가 x16/x8/x4 에서 실행됩니다.

* M.2 PCI Express 모듈이 설치된 경우, PCIE5 를 사용할 수 없습니다.

^TM , 3 워이 CrossFireX ^TM 및

CrossFireX™ 지원

^TM , 3 웨이 SLI ^TM 및 SLI ^TM 지원

* 레인이 28 개인 CPU 를 설치할 경우, 3- 웨이 SLI™ 이 지원 되지 않습니다.

μGold Contact 장착 (PCIE1 및 PCIE3)

오디오

μGold Contact 장착 (PCIE1 및 PCIE3)

ALC1150 오디오 코덱)

-Nichicon Fine Gold 시리즈 오디오 캡

-디퍼렌셜 증폭기 포함 115dB SNR DAC

-TI® NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원 )

-다이렉트 드라이브 기술

-EMI 차폐 커버

-PCB절연 차폐

LAN

후면 패널

I/O

호 ))

호 ))

LED)

전면 스피키/마이크

저장 장치

RAID 5, RAID 10, Intel 빠른 저장 기술 13), NCQ, AHCI, 핫플러그 및 ASRock HDD 세이버 기술을 지원

(S_SATA3_3 커넥터가 eSATA 포트와 공유됨)

(S_SATA3_2 커넥터가 Ultra M.2 Socket 포트와 공유됨)

*RAID 는 SATA3_0\~SATA3_5 포트에서만 지원됩니다.

SATA3 6.0 Gb/s 모듈및 M.2 PCI Express 모듈 지원

커넥터

제어)

(ASRock 풀 스파이크 보호 ))

(ASRock 풀 스파이크 보호)

BIOS 기능

BIOS 1 개 및 백업 BIOS 1 개)

하드웨어

모니터

조절 )

부전암

os

832비트/864비트/732비트/764비트

인증

요）

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체제에는 그러한 제한이 없습니다. ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 “단락” 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,9번항목참조)

기본값

Clear CMOS

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2와 핀 3을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에 만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.

BIOS 선택 점퍼

(BIOS_SEL1)

(1페이지,24번 항목 참조)

1_2

2_3

기본값 (메인 백업 BIOS

BIOS)

이 마더보드는 두 개의 BIOS, 즉 메인 BIOS (BIOS_A) 와 백업 BIOS (BIOS_B) 를 탑재하여 시스템의 안전 및 안정성에 대한 보호를 더욱 강화했습니다. 평소에 시스템은 메인 BIOS 로 동작합니다. 그러나 메인 BIOS 가 손상될 경우 점퍼 캡을 사용하여 핀 2 와 핀 3 을 단락시키면 다음에 시스템을 부팅할 때 백업 BIOS 가 동작합니다. BIOS 설정 유틸리티에서 “Secure Backup UEFI(보안 백업 UEFI)” 를 사용하여 BIOS 파일을 메인 BIOS 에 복사하여 정상적 시스템 작동을 유지하십시오. 시스템 안전을 위해서 사용자는 백업 BIOS 를 수동으로 업데이트할 수 없습니다. 사용자는 BIOS LED (BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수 있습니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 편 PANEL1)

(1 페이지,23 번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리 씻스위치,시스템 상태 표시등을 아래의 핀 할당에 따라이 헤더에 연결합니다.케이블을 연결하기 전에 양극핀과 음 구핀을 기록합니다.

PWRBTN(전원스위치):

채시 전면 패널의 전원스위치에 연결합니다. 전원스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 건면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 끼집 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 등작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다룰 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 헤더

(3 핀 PLED1)

(1 페이지, 18 번 항목 참조)

시스템 전원 상태를 나타 내려면 새시 전원 LED 를이 헤더에 연결하십시오

시리얼 ATA3 커넥터

(S_SATA3_0_1:

(1페이지,11번항목참조)

(S_SATA3_2_3:

(1페이지,12번항목참조)

(SATA3_0_3:

(1 페이지, 13 번 항목 참조)

(SATA3_1_4:

(1페이지,14번항목참조)

(SATA3_2_5:

(1 페이지, 15 번 항목 참조 )

이들 열 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이

터 전송 속도를 제공하는 내부 저장 장치용 SATA

데이터 케이블을 지원합니다. 후면 I/O 의 eSATA

포트가 연결된 경우 내부 S_SATA3_3 가 기능하지

않습니다. 울트라 M.2 소켓이 사용 중인 경우,

내부 S_SATA3_2 가 작동 하지 않습니다.

*RAID 는 SATA3_0 \~ SATA3_5 포트에서만 지원됩니다 .

USB 2.0 헤더

(9 편 USB4_5)

(1 페이지, 22 번 항목 참조)

(9 핀 USB6_7)

(1페이지,23번항목참조)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

I/O 패널에 USB 2.0 포트 네 개가 탐재되어 있을

뿐 아니라 마더보드에 헤

더 두 개가 탑재되어 있습니다.각 USB2.0 헤더

는 포트 두 개를 지원할 수 있습니다.

USB 3.0 헤더

(19 편 USB3_4_5)

(1 페이지,9 번 항목 참조)

I/O 패널에 USB 3.0 포트 네 개가 탐재되어 있을

よ아니라 마더보드에 헤 더 한 개가 탑재되어 있

습니다. 각 USB3.0 헤더는 포트 두 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1페이지,28번항목참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오패널에 연결 하는 데 사용됩니다.

1. 고유질 오디오는 객 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오패널을사용할정우아래와같은절차를따라전면패널오디오헤더에설치하십시오:

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오패널에만 사용됩니다. AC '97 오디오패널용으로 연결할 필요가 없습니다.
E. 진면 마이크를 활성화하려면 Realtek 세어판에서 “FrontMic” 탐으로 가서 “Recording Volume(녹음 몰룹)”을 조정합니다.

새시 스피커 헤더

(4 핀 SPEAKER1)

(1 페이지, 19 번 항목 참조 )

DUMMY SPEAKER

새시 스피커를 이 헤더에 연결하십시오.

새시 및 전원 팬 커넥터

(4 편 CHA_FAN1)

(1페이지,17번항목참조)

펜케이블을 팬커넥터에 연결하고 검은색 와이어 를접지핀에 연결하십시오 .CHA_FAN 팬속도는 UEFI 또는 A-Tuning 를통하여 제어할 수 있습니다.

(3 핀 CHA_FAN2)

(1 페이지, 16 번 항목 참조)

(3 핀 CHA_FAN3)

(1 페이지, 10 번 항목 참조 )

(3 핀 PWR_FAN1)

(1페이지,31번항목참조)

CPU 팬 커넥터(4 핀 CPU_FAN1)(1 페이지, 4 번 항목 참조 )		이 마더보드에는 4 핀CPU 팬 (저소음 팬) 커넥터가 탑재되어 있습니다.3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .
(3 핀 CPU_FAN2)(1 페이지, 6 번 항목 참조 )
ATX 전원 커넥터(24 핀 ATXPWR1)(1 페이지, 8 번 항목 참조 )		이 마더보드에는 24 핀ATX 전원 커넥터가 탑재되어 있습니다 .20 핀ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을따라 연결하십시오 .
ATX 12V 전원 커넥터(8 핀 ATX12V1)(1 페이지, 3 번 항목 참조 )		이 마더보드에는 8 핀ATX 12V 전원 커넥터가 탑재되어 있습니다 .4 핀ATX 전원공급장치를 사용하려면 핀 1 과 핀 5 을따라 연결하십시오 .
PCIe 전원 커넥터(4 핀 PCIE_PWR1)(1 페이지, 30 번 항목 참조 )		세 이상의 그래픽 카드가 설치되어 있을 때 4 핀 몰렉스 전원케이블을 이 커넥터에 연결하십시오 .
HDD 세이버 커넥터(4 핀 SATA_PWR_1)(1 페이지, 21 번 항목 참조 )		HDD 의 전원 상태를 관리하려면 HDD 세이버 케이블을 이 커넥터에 연결하십시오 .
Thunderbolt AIC 커넥터(5 핀 TBT1)(1 페이지, 29 번 항목 참조 )		ThunderboltTM 확장 카드 (AIC)를 설치할 때 5 핀 신호 케이블(GPIO 케이블) 음이 커넥터에연결하십시오 .

시리얼 포트 헤더

(9 핀 COM1)

(1 페이지,26 번 항목 참조)

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다.

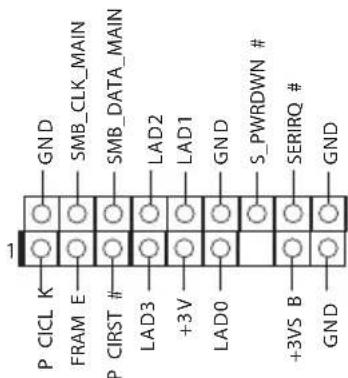

TPM 헤더

(17 편 TPMS1)

(1페이지,27번항목 참조)

GND SMB_CLK_MAIN SMB_DATA_MAIN P CICL K FRAM E P CIRST # LAD3 +3V LAD0 S_PWRDOWN # SERIRQ # +3VS B GND

이 커넥터는키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

1.5 스마트 스위치

마더보드에 CMOS 클리어 스위치가 있어,사용자가 CMOS 값을 지울 수 있습니다.

CMOS 지우기 스위치

(CLRCBTN)

(3페이지,14번항목참

正）

CMOS 지우기 스위치로

CMOS값을 빨리 지울 수있습니다.

이 기능은 컴퓨터를 끼고 전원 플러그를 빼는 경우에만 작동합니다.
