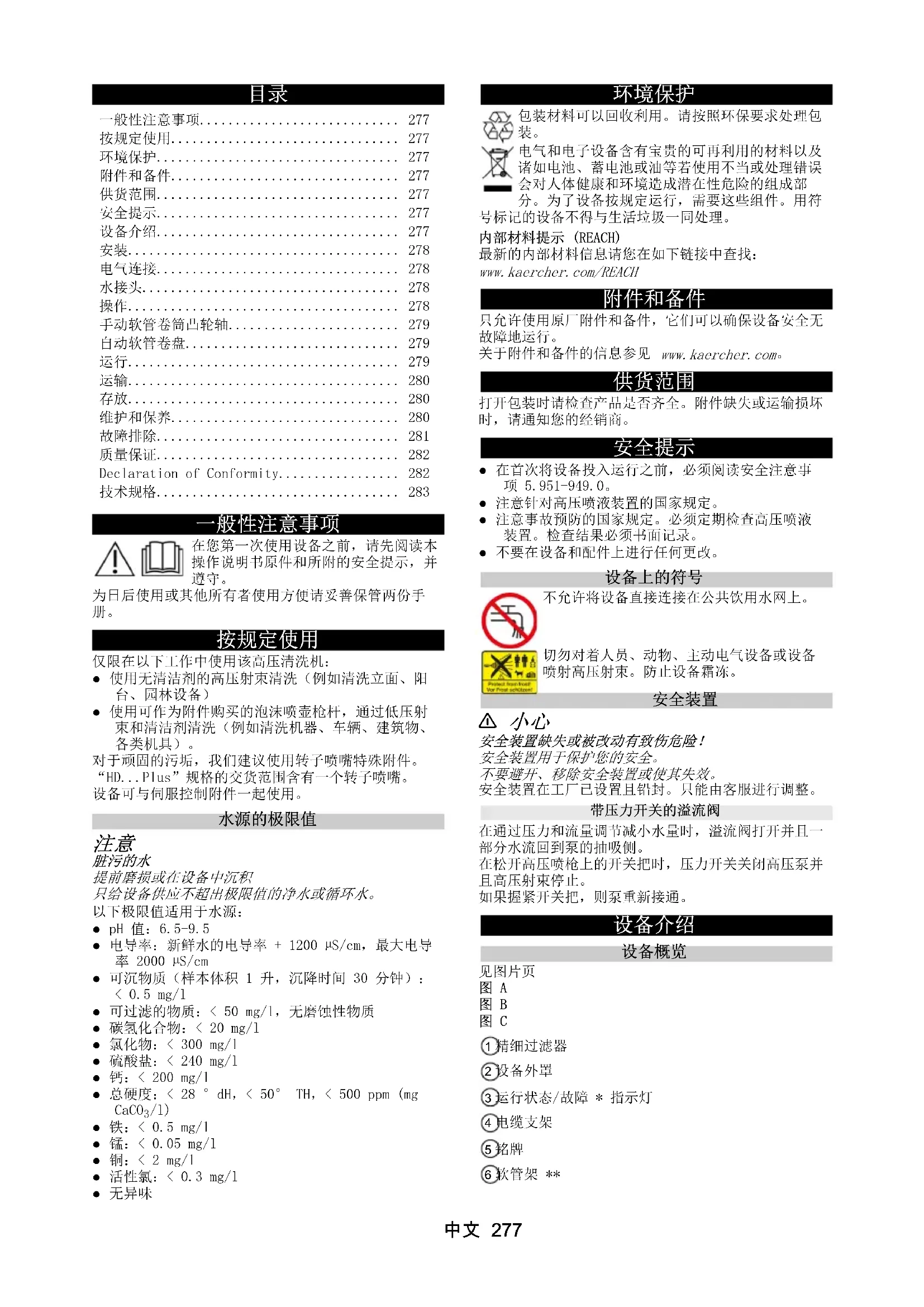

用户手册 HD 9204 S Plus Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

按规定使用

仅限在以下工作中使用该高压清洗机：

- 使用无清洁剂的高压射束清洗（例如清洗立面、阳台、园林设备）

- 使用可作为附件购买的泡沫喷壶枪杆，通过低压射束和清洁剂清洗（例如清洗机器、车辆、建筑物、各类机具）。

对于顽固的污垢，我们建议使用转子喷嘴特殊附件。

“HD...Plus”规格的交货范围含有一个转子喷嘴。设备可与伺服控制附件一起使用。

水源的极限值

注意

脏污的水

提前磨损或在设备中沉积

只给设备供应不超出极限值的净水或循环水。

以下极限值适用于水源：

• pH 值：6.5-9.5
• 电导率：新鲜水的电导率 + 1200 μS/cm，最大电导率 2000 μS/cm
• 可沉物质（样本体积 1 升，沉降时间 30 分钟）： < 0.5 mg/l

- 可过滤的物质：< 50 mg/l，无磨蚀性物质

- 碳氢化合物: < 20 mg / 1

- 氯化物: < 300 mg/l

- 硫酸盐: < 240 mg/l

- 钙: < 200 mg/l

- 总硬度: < 28^ dH, < 50^ TH, < 500 ppm (mg CaCO _3 /1)

- 铁: < 0.5 mg / 1

- 锰: < 0.05 mg/l

- 铜: < 2mg/1

- 活性氯: < 0.3mg/1

- 无异味

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符

号标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com。

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全提示

• 在首次将设备投入运行之前，必须阅读安全注意事项 5.951-949.0。
• 注意针对高压喷液装置的国家规定。
• 注意事故预防的国家规定。必须定期检查高压喷液装置。检查结果必须书面记录。
• 不要在设备和配件上进行任何更改。

设备上的符号

不允许将设备直接连接在公共饮用水网上。

切勿对着人员、动物、主动电气设备或设备喷射高压射束。防止设备霜冻。

安全装置

⚠ 小心

安全装置缺失或被改动有致伤危险！

安全装置用于保护您的安全。

不要避开、移除安全装置或使其失效。

安全装置在工厂已设置且铅封。只能由客服进行调整。

带压力开关的溢流阀

在通过压力和流量调节减小水量时，溢流阀打开并且一部分水流回到泵的抽吸侧。

在松开高压喷枪上的开关把时，压力开关关闭高压泵并且高压射束停止。

如果握紧开关把，则泵重新接通。

设备介绍

设备概览

见图片页

图 A

图 B

图 C

①精细过滤器
②设备外罩
③运行状态/故障 * 指示灯
④电缆支架
⑤铭牌
⑥软管架 **

⑦橡胶夹紧器 **

⑧伸缩把手

⑨Vibrasoft 转子喷嘴 *****

⑩锁紧螺母

⑪高压喷嘴

⑫喷射管 EASY!Lock

⑬压力/流量调节装置

⑭高压喷枪 EASY!Force

⑮保险卡扣

⑯扳机

⑰保险杆

⑱高压软管 EASY!Lock

⑲软管卷筒 ****

⑳喷射管架

②1 设备外罩的固定螺栓

②2 附件箱

②3 设备开关

②4 油位指示器

25高压接口 EASY!Lock **

26喷嘴支架

⑳水接口

⑳手动软管卷筒凸轮轴 ***

* 仅限 HD 10/25 和 HD 13/18

** 仅限规格 S

*** 仅限规格 SX

*** 仅限规格 SX/SXA

***** 仅限规格 Plus

安装

激活油箱的通风功能

1. 拧出设备外罩的固定螺栓。

2. 取下设备外罩。

3. 切掉油箱盖的尖端，使其形成一个小开口。 图 D

①盖子

②油箱

1. 固定设备外罩。

检查油位

1. 将设备放置在水平面上。

2. 油位必须在油位指示器的 “MIN” 和 “MAX” 标记之间。

转动电缆支架

如有必要，可将电缆支架扭转。

1. 将螺栓拧开约 4 圈。

图E

①螺栓

②电缆支架

1. 拉出电缆支架，将其转到所需位置。

2. 将电缆支架压向设备，使其卡入凹槽。

3. 拧紧螺栓。

装配附件

提示

EASY!Lock 系统通过快接螺纹只旋转一圈就可快速而可靠地连接组件。

1. 将高压喷嘴插到喷射管上。

2. 安装锁紧螺母并用手拧紧 (EASY!Lock)。

3. 将喷射管与高压喷枪相连并用手拧紧（EASY!Lock）。图 F

对于不带软管卷盘的设备：

1. 将高压软管与设备的高压喷枪和高压接口连接并用手拧紧 (EASY!Lock)。

对于带软管卷盘的设备：

1. 将高压软管与高压喷枪相连并用手拧紧 (EASY!Lock)。

电气连接

危险

触电有致伤危险

用插头连接设备与电网。禁止与电网建立不可断开的连接。插头用于断开电源。

设备只能连接到交流电上。

使用有足够横截面的延长线（参见“技术数据”）。

将延长线从电缆鼓上完全展开。

1. 展开电源线并放在地面上。

2. 将电源插头插入插座。

水接头

连接在水管上

警告

污水流回饮用水网

健康危害

请注意自来水公司的各项规定。

根据现行规定，在无系统分离装置的情况下绝不允许在饮用水网上运行设备。使用 KÄRCHER 的系统分离装置或符合 EN 12729 类型 BA 的系统分离装置。流经系统分离装置的水为不可饮用水。始终将系统分离装置连接在水源上，绝不能直接连接在设备的水接口上。

1. 检查水源的进水压力、进水温度和进水量（参见章节 技术规格）。

2. 用进水管连接系统分离装置和设备水接口（对进水管的要求参见章节 技术规格）。

3. 打开进水管。

从容器中抽吸水

1. 将带有过滤器的抽吸软管拧在水接口上（过滤器的订货号参见章节 技术规格）。

2. 给设备排气（参见章节 给设备排气）。

给设备排气

1. 从喷射管上拧下高压喷嘴。

2. 让设备运行，直到流出的水无气泡。

3. 在有排气问题时，让设备运行 10 秒，然后关闭。再次重复该过程。

4. 关闭设备。

5. 将高压喷嘴拧到喷射管上。

操作

危险

致伤危险

高压射束可能造成伤害。

绝不要在已按下的位置上固定开关把和保险杆。

在保险杆损坏时，不要使用高压喷枪。

如果保险杆受损，请联系客服。

在设备上作业之前，将高压喷枪的保险卡扣向前推。

严禁在未安装喷射管的情况下使用设备。检查喷射管是否定位牢固。必须用手拧紧喷射管。

双手握住高压喷枪和喷射管。

检查设备、附件、管线和接口是否有损坏。只能在完好状态下使用本设备。

手动软管卷筒凸轮轴

该设备配备了手动软管卷筒（HD 9/20-4 SX Plus 和 HD10/21-4 SX Plus）。

卷出软管

1. 逆时针转动软管卷筒凸轮轴。
2. 完全卷出软管。

卷起软管

1. 完全清空软管。
2. 顺时针转动软管卷筒凸轮轴。
3. 完全卷起软管。

自动软管卷盘

设备装配了一个自动软管卷筒（对于设备型号HD...SXA）。

展开软管

1. 拉出软管。
2. 卸除负载时，软管卷盘卡入。

卷起软管

危险

致伤危险

如果高压软管在卷起过程中被松开，它可能会做出不受控制的运动，撞击和抽打周围的物体。

在卷起软管过程中，应牢牢握住并引导高压软管。不要把手伸进软管卷盘。

1. 短暂拉出软管并且接着卸除负载。软管卷盘将软管自动卷起。
2. 卷起时，通过穿过软管调节卷起速度。

运行

打开/关闭高压喷枪

1. 按下保险杆和开关把。 高压喷枪打开。
2. 松开保险杆和开关把。 高压喷枪关闭。

高压运行

提示

设备装配了一个压力开关。只在高压喷枪打开时，电机才能起动。

1. 对于带软管卷盘的设备：将高压软管完全从软管卷盘上展开。
2. 将设备开关调到“T”位。 针对 HD 10/25... 和 13/18...：指示灯亮绿灯。
3. 打开高压喷枪的保险，为此将高压喷枪的保险卡扣向后推。
4. 打开高压喷枪。

危险

致伤危险

从压力/流量调节装置出来的水柱会造成伤害。 确保压力/流量调节装置和喷射管之间的连接没有松动。

1. 通过扭转压力和流量调节装置调整工作压力和水流量。

提示

在最低的供给流量下，电机的余热可供水加热到约 15^ 。

使用清洁剂运行

警告

错误地处理清洁剂

健康危害

请注意清洁剂上的安全注意事项。

注意

不合适的清洁剂

损坏设备和待清洁的物体

只使用 KÄRCHER 许用的清洁剂。

注意清洁剂上的剂量建议和注意事项。

为了保护环境，尽量少使用清洁剂。

提示

KÄRCHER 清洁剂可确保无故障地作业。请咨询我们或索取我们的产品目录或我们的清洁剂信息页。

提示

为了用清洁剂运行，需要泡沫喷壶枪杆（选项）。

1. 拧下容器。 图 G

①容器
②泡沫喷嘴
③高压喷枪
④抽吸软管

⑤挡板组件

清洁剂的混合：3=高，2=中等，1=低

1. 将所需的挡板插入抽吸软管。
2. 将清洁剂注入容器。
3. 将容器螺接在泡沫喷嘴上。
4. 将喷射管从高压喷枪上脱开。
5. 在高压喷枪上装上泡沫喷壶枪杆并用手拧紧。
6. 将高压清洗机投入运行。

推荐的清洁方法

1. 将少量清洁剂喷射到干燥的表面上并让其起作用（防止其变干）。
2. 用高压射流冲洗溶解的污垢。

使用清洁剂运行之后

在使用后必须冲洗泡沫喷壶枪杆，以避免清洁剂沉积。

1. 拧下容器。
2. 将剩余的清洁剂倒回到交付包装中。
3. 给容器装入清水。
4. 将容器螺接在泡沫喷壶枪杆上。
5. 运行泡沫喷壶枪杆约 1 分钟，以冲出残留的清洁剂。
6. 清空容器。

中断运行

1. 关闭高压喷枪。 关闭设备。
2. 将保险卡扣向前推。 高压喷枪锁定。

继续运行

1. 将保险卡扣向后推。 高压喷枪保险打开。
2. 打开高压喷枪。 打开设备。

待机时间

仅 HD 10/25... 和 HD 13/18... 规格具备此功能。 在待机时间内，当高压喷枪打开时，设备就会启动。指示灯亮绿灯。 如果高压喷枪保持关闭达 30 分钟，待机时间结束。指示灯闪烁绿光。

复位待机时间

1. 将设备开关调到 “0” 位。

2. 等待几秒钟。

3. 将设备开关调到“I”位。

设备可以由客服切换到连续运行。

结束运行

警告

有烫伤危险

关断的设备中含有的残余水可能会加热。从进水管拔出软管时，加热的水可能会飞溅出来，造成烫伤。 在设备冷却之前，不要拆除进水软管。

1. 关闭进水。
2. 打开高压喷枪。
3. 将设备开关转至 “I” 位并让设备运行 5 至 10 秒。
4. 关闭高压喷枪。
5. 将设备开关调到 “0” 位。
6. 用干手从插座中拔出电源插头。
7. 拆下进水管。
8. 打开高压喷枪，直到设备无压。
9. 将保险卡扣向前推。 高压喷枪锁定。

运输

⚠ 小心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

注意

运输不当

有损坏危险

防止高压喷枪开关把损坏。

• 使用车辆运输设备：根据现行的准则防止设备滑动和倾翻。

● 长距离运输：推动或拉动设备的伸缩把手。

起重机运输

危险

受伤危险

不按规定使用起重机运输设备，可能导致设备坠落，造成伤害。

请遵守当地事故预防规定和安全提示。

该设备只能由接受过起重机操作指导的人员运输。

每次使用起重机运输前检查起重装置是否损坏。

每次使用起重机运输前检查设备是否损坏。

只能按照本章结尾部分的说明提升设备。

不要将负载装置固定到设备的伸缩把手上。

不要使用吊链。

固定起重装置，防止负载意外脱开。

在使用起重机运输之前，拆除喷射管及高压喷枪、喷嘴和其他松散物体。

提升过程中不要在设备上放置其他物体。

不要站在负载下方。

请注意，在起重机的危险区域中不得有人员停留。

设备悬挂在起重机上时不可无人看管。

1. 将起重装置固定到设备上。

图 H

图 I

图 J

存放

⚠ 小心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

只在室内存放设备。

保管设备

1. 将喷射管与高压喷枪放入喷嘴支架中并卡入喷射管支架中。

2. 将电源线缠绕在电缆支架上，用电缆夹固定。

3. 卷起高压软管：

a 版本 S：卷起高压软管，将其放在软管架上，然后用橡胶夹紧器固定。

b SX/SXA 版本：将高压软管卷到软管卷筒上。

防冻保护

注意

霜冻将毁坏水未完全排空的设备。

将设备保管在无霜冻的地方。

如果无法无霜冻地进行存放：

1. 排水。

2. 通过设备泵抽通用的防冻剂。

3. 让设备最长运行 1 分钟，直至泵和管道排空。

提示

使用用于机动车的、通用的乙二醇基防冻剂。注意防冻剂制造商的使用规定。

维护和保养

危险

意外启动的设备

受伤危险，触电

在任何作业之前关闭设备并拔下电源插头。

提示

废油只能由指定的收集点处理。请将用过的废油交至指定的收集点。由于废油造成环境污染是违法的。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

保养间隔

在每次运行之前

- 检查电源线是否损坏。 立即让获得授权的客服或电工更换损坏的电缆。

● 检查高压软管是否损坏。 立刻更换损坏的高压软管。

- 检查设备是否密封。 每分钟 3 滴水是允许的。在不密封性更严重时，请联系客服。

每周一次

- 检查油位。如果油呈现乳白色（油中有水），则立刻联系客服。

- 清洁精细过滤器。 图 K

①过滤器外壳

②精细过滤器

③0 形环

④手柄，折叠式

⑤连接管

⑥锁紧螺母

a 拧下锁紧螺母。
b 拉出连接管。
c 在折叠式手柄处将精细过滤器从过滤器外壳中拉出。
d 用清水冲洗精细过滤器，或用压缩空气吹净。
e 检查精细过滤器上的 0 形环，必要时更换。
f 将精细过滤器插入过滤器外壳。

g 检查连接管上的 0 形环，必要时更换。

h 安装连接管。

i 拧上锁紧螺母，并用手拧紧。

每 500 个运行小时，至少每年一次

- 让客服进行设备的保养。

- 更换高压泵内的机油：

a 将设备向后倾斜并放倒。

b 在出油槽下方放置一个废油集油罐。

图L

①夹子

②O 形环

③塞子

④出油槽

c 向下拉出夹子。

d 拔掉塞子。

c 将油排放到集油罐内。

f 检查塞子上的 0 形环，必要时更换。

g 插入塞子，用夹子固定。

h 擦净可能残留在出油槽中的机油。

i 竖起设备。

j 拧出设备外罩的固定螺栓。

k 取下设备外罩。

1 取下油箱盖。

图 D

①盖子

②油箱

m 慢慢注入新油，以便能够排出气泡。油量和油品种见“技术数据”。

n 重新装上油箱盖。

o 重新装上并固定设备外罩。

p 运行设备 5 分钟，然后再次检查油位。

保养工作

在使用自动软管卷筒时，要更换高压软管

警告

受伤危险

当定位器松开时，软管卷盘可能突然飞速旋转。

请严格按照以下步骤操作并根据说明固定软管卷盘。

提示

仅 “Ultra Guard” 规格的高压软管才适用于本设备。

1. 用螺丝刀取下软管卷盘上的盖罩。

图M

①盖了

1. 将高压软管完全从软管卷盘上展开。

2. 将内六角扳手（对边宽度 10）通过六角形开口插入外壳中。插入扳手，直至软管卷盘锁定。

图 N

①开口，六角形

图0

①内六角扳手（对边宽度 10）

1. 拧出 2 个螺栓。

图P

①软管止动器

②高压软管

③螺栓

1. 从高压软管上取下软管止动器。

2. 拉出保险锁扣。

图 Q

①软管接口
②垫片
③高压软管
④保险锁扣

1. 从软管接口中拔出高压软管。

2. 将新的高压软管通过软管导向辊导入并插进软管接口中。注意软管卷盘的旋转方向。

图R

①软管导向辊

1. 将保险锁扣插入软管接口。

2. 检查所有垫圈是否位于保险锁扣后面。

3. 在高压软管另一端安装软管止动器。到软管末端的距离约为 1 米（到高压喷枪）。
4. 将设备连接到水源和电源，投入使用，并检查接口是否有渗漏。
5. 拉紧软管并保持拉力。当软管被拉紧时，拔出内六角扳手。
6. 通过拉动高压软管解锁软管卷盘，让高压软管慢慢收卷。握住软管以便控制收卷速度。
7. 重新安装盖子。

在使用手动软管卷筒时，要更换高压软管

1. 将高压软管完全从软管卷筒上卷出。
   图 S
2. 撬开高压软管的紧固夹，并将软管拉出。
3. 将软管接头完全推入软管卷筒节点件中并将其用紧固夹固定。

故障排除

危险

无意中启动设备，接触带电部件

受伤危险，触电

在设备上工作之前请关断设备。

拔下电源插头。

请专业人士执行电气部件上的所有检查和工作。

在出现本章中未列出的故障时，请联系获得授权的客服。

指示灯

提示

该功能仅限 HD 10/25... 和 HD 13/18... 可用。

指示灯显示运行状态（绿色）和故障（红色）。

重置指示灯

1. 将设备开关调到 “0” 位。
2. 等待几秒钟。
3. 将设备开关调到“T”位。

运行状态显示

绿灯长亮

设备准备就绪。

闪烁绿灯 1 次

准备就绪状态在连续运行 30 分钟后关闭，设备关闭（高压软管破裂时安全）。

需要重新开始待机时间：

1. 将设备开关调到 “0” 位。
2. 等待几秒钟
3. 将设备开关调到“I”位。

故障指示器

闪烁红灯 1 次

高压侧泄漏。

1. 检查高压软管、软管接头和高压喷枪是否泄漏。

闪烁红灯 2 次

发动机过热。

1. 将设备开关调到 “0” 位。

2. 让设备冷却。

3. 将设备开关调到“T”位。

提示

如果反复出现这种故障，请检查喷嘴、进水温度、环境温度和电源电压。

闪烁红灯 3 次

已发生电源故障。

1. 检查电源连接和电源保险丝。

闪烁红灯 4 次

电流消耗过高。

1. 咨询客服。

没有显示内容的故障

设备无法启动。

1. 当指示灯闪烁绿灯时：

a 将设备开关调到 “0” 位。

b 将设备开关调到 “I” 位。

1. 让发动机冷却：

a 将设备开关调到 “0” 位。

b 让设备冷却。

c 将设备开关调到 “I” 位。

1. 检查电源线是否损坏。

2. 检查电源电压。

3. 在电气故障时，请联系客服。

设备不会产生压力

1. 检查高压喷嘴的尺寸是否正确（参见“技术数据”章节）。

2. 清洁或更换喷嘴。

3. 给设备排气（参见“水接口/设备排气”章节）。

4. 清洁精细过滤器，必要时更换（参见“保养和维护/每周”章节）。

5. 检查进水量（所需的水量参见“技术数据”章节）。

6. 在需要时，请联系客服。

泵不密封。

每分钟最多流出 3 滴水是允许的。

- 在设备不密封性更严重时，让客服检查设备。

泵爆震

1. 检查进水量（所需的水量参见“技术数据”章节）。

2. 给设备排气（参见“水接口/设备排气”章节）。

3. 清洁精细过滤器，必要时更换（参见“保养和维护/每周”章节）。

4. 在需要时，请联系客服。

清洁剂混合量过少

1. 检查所使用的泡沫喷壶枪杆是否与设备的供给流量相符。

2. 加注泡沫喷壶枪杆的喷壶。

3. 将更大的挡板插到抽吸软管上。

4. 检查抽吸软管和喷壶泡沫喷嘴是否沉积了清洁剂。用温水清除沉积。

5. 在需要时，请联系客服。

生成泡沫过少

1. 检查所使用的泡沫喷壶枪杆是否与设备的供给流量相符。

2. 检查抽吸软管和泡沫喷壶枪杆是否沉积了清洁剂。用温水清除沉积。

3. 在需要时，请联系客服。

质量保证

在每个国家，适用由我们的主管销售公司发布的质量保证条款。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情

况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

(地址详见背面。)

更多的质量保证信息（如果有）可以在您当地 Kärcher 网站服务区的“下载”下找到。

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：高压清洗机

类型：1.286-xxx.x

相关的欧盟指令

2000/14/EC

2006/42/EC (+2009/127/EC)

2011/65/EU

2014/30/EU

2009/125/EC

应用法规

(欧盟) 2019/1781

应用的协调标准

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 S

HD 10/21-4 S

EN 61000-3-11: 2020

HD 13/18-4 S

HD 10/25-4 S

EN 62233: 2008

适用的国家标准

声功率级 dB(A)

HD 9/20-4 S(XA)

测得的：91

确保的：93

HD 10/21-4 S (XA)

测得的：91

确保的：93

HD 13/18-4 S(XA)

测得的：91

确保的：93

HD 10/25-4 S (XA)

测得的：91

确保的：93

签署人受董事会的委托并且全权处理相关事宜。

电源连接
电压 V 400 400 400 400 400 400 380

相位

~

3

3

3

3

3

3

3

频率 Hz 50 50 50 50 50 50 50

允许的最大电源阻抗

连接功率 kW 7,0 7,0 7,0 8,0 8,0 8,0 8

防护类型		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
主电源保护器(慢断,图表C)	A	16	16	16	16	16	16	16
延长线 10 m	mm^2	2,5 2,5	2,5 2,5	2,5 2,5	2,5
延长线 30 m	mm^2	4	4	4	4	4	4	4

水接头

进水压力(最高)
进水温度(最高)			°C	60	60	60	60	60	60	60
进水量(最小)			1/h	1100	1100	1100	1200	1200	1200	1200
抽吸高度(最高)			m 0,5 0,5 0,5 0,5 0,5 0,5 0,5
进水管最小长度			m 7,5 7,5 7,5 7,5 7,5 7,5 7,5
进水管最小直径i n l
抽吸过滤器订货号				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0

设备性能

标准喷嘴的大小 047 047 047 050 050 050 050

工作水压(配标准喷嘴)	MPa	20	20	20	23	23	23	21
工作压力(最高)	MPa	25	25	25	25	25	25	25
输送量,水	1/min	15	15	15	16,7	16,7	16,7	16,67
高压喷枪的后坐力	N	48	49	49	56	56	56	56

尺寸和重量

长度 mm 607 607 607 607 607 607 607

宽度 mm 518 518 518 518 518 518 518

高度

mm

1063

1063

1063

1063

1063

1063

1063

油量 1 1,0 1,0 1,0 1,0 1,0 1,0 1

油种类

类型

SAE 90

SAE 90

SAE 90

SAE 90

SAE 90

SAE 90

SAE 90

根据 EN 60335-2-79 标准测得的数值

不确定度 K_pA

d

B

(

A

)

3

3

3

3

测得声功率级 L_WA dB(A) 91 91 91 91 91 91 91

保证声功率级 I_WA,d

dB(A)

93

93

93

93

93

93

93

HD 10/25-4 S

HD 10/25-4SXA

HD 10/25-4 S

HD 10/25-4 S

HD 10/25-4SXA

HD 13/18-4 S

HD 13/18-4SXA

			HD 10/25-4 S	HD 10/25-4SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4SXA	HD 13/18-4 S	HD 13/18-4SXA
电源连接
电压 V 400 400 220 440-460 230 400 400
相位~			3	3	3	3	3	3	3
频率 Hz 50 50 60 60 50 50 50
允许的最大电源阻抗 Ω 0.0452			+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
连接功率 kW 8,8 8,8 7,5 8 8,5 8,8 8,8
防护类型			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
主电源保护器(慢断,图表C) A 16 16 25 16			25	16 16
延长线 10 m		mm2	2,5 2,5	2,5 2,5	2,5 2,5	2,5
延长线 30 m		mm2	4	4	4	4	4	4	4
水接头
进水压力			(最 高 )					M	P
进水温度(最高)		°C	60	60	60	60	60	60	60
进水量(最小)		1/h	1200	1200	1200	1200	1200	1500	1500
抽吸高度(最高)		m 0,5 0,5 0,5 0,5 0,5 0,5
进水管最小长度		m 7,5 7,5 7,5 7,5 7,5 7,5
进水管最小直径							i	n	1
抽吸过滤器订货号			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
设备性能
标准喷嘴的大小 047 047 055 050 050 075 075
工作水压(配标准喷嘴)		MPa	25	25	19	22	23	18	18
工作压力(最高)		MPa	28	28	22	25	26	25	25
输送量,水		l/min	16,67	16,67	16,67	16,67	16,67	21,67	21,67
高压喷枪的后坐力		N	62	62	54	58	60	68	68
尺寸和重量
典型的工作重量		kg	67	78,6	67,0	67	75	69,8	81,4
长度 mm 607 607 607 607 607 607 607
宽度 mm 518 518 518 518 518 518
高度 mm		mm	1063	1063	1063	1063	1063	1063	1063
油量 l			1 ,	0	1 ,	0	1	1	1
油种类 类型 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90
根据 EN 60335-2-79 标准测得的数值
手臂振动值 m/s2			4,7 4,7 6,1 6,6 5,3 3,7 3,7
不确定度 K m/s2			1 1 1,5 1,2 1,3 0,9 0,9
声压级 LpA dB(A)			74 76 75 75 75 74 75
不确定度 KpA d B (A)			( A ) 3 3 3 3
测得声功率级 LWA dB(A)			91 91 91 91 91 91
保证声功率级 LWA,d dB(A)			93 93 93 93 93 93

条例规定的例外原因（EU）2019/1781依恋I部分2
(12): j)
保留技术更改.

HD 13/18-4SXA

HD 13/18-4 S

HD 10/25-4SXA

HD 10/25-4 S

HD 10/25-4 S

HD 10/25-4SXA

HD 10/25-4 S

مجموعة البلاد

AJIEUEUKAF

TOUSIL LOPAQUA
400	400	230	440-460	220	400	400	V	العربية
3	3	3	3	3	3	3	~	العربية
50	50	50	60	60	50	50	Hz	العربية
0.0452+ j0.0283	0.0452+ j0.0283	0.0452 + j0.0283	0.0452 + j0.0283	0.0452 + j0.0283	0.0452+ j0.0283	0.0452 + j0.0283	Ω	العربية مزامعالعربية
8,8	8,8	8,5	8	7,5	8,8	8,8	kW	العربية
IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5		العربية
16	16	25	16	25	16	16	A	(العربية) مزامعالعربية (العربية) المخット
						2,52,52	52,52,52,5	(العربية) كابالالعربية 10 م
4	4	4	4	4	4	4	mm^2	(العربية) كابالالعربية 30 م
UOSIL MIAH
1	1	1	1	1	1	1	MPa	(العربية) ضعطالعربية (العربية)
60	60	60	60	60	60	60	°C	(العربية) درعه حراةالعربية (العربية)
1500	1500	1200	1200	1200	1200	1200	l/h	(العربية) كميةالعربية (العربية)
0,5	0,5	0,5	0,5	0,5	0,5	0,5	m	(العربية) مستويالعربية (العربية)
7,5	7,5	7,5	7,5	7,5	7,5	7,5	m	(العربية) أدنى طولل لخرطوم الامداد بالعربية
1	1	1	1	1	1	1	in	(العربية) أدنى قطرل لخرطوم الامداد بالعربية
4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0		العربية
Adeajaljhehaz
075	075	050	050	055	047	047		العربية
18	18	23	22	19	25	25	MPa	(العربية) ضعطالعربية (العربية)
25	25	26	25	22	28	28	MPa	(العربية) ضعطالعربية (العربية)
21,67	21,67	16,67	16,67	16,67	16,67	16,67	l/min	(العربية) كميةالعربية (العربية)
68	68	60	58	54	62	62	N	العربية
Abeadalozn
81,4	69,8	75	67	67,0	78,6	67	kg	(العربية) وRENالعربية
607	607	607	607	607	607	607	mm	(العربية) اعربية
518	518	518	518	518	518	518	mm	(العربية) اعربية
1063	1063	1063	1063	1063	1063	1063	mm	(العربية) اعربية
1,0	1,0	1	1	1	1,0	1,0	l	(العربية) كميةالعربية
SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	###	(العربية) نعربية
