感謝您購買本「鐵三角」產品。使用前，請務必詳閱快速入門指南，需要時也請參照本使用說明書，以確保正確使用本產品。

安全上的注意事项

雖然本產品採用安全設計，但使用不當仍可能引起事故。為防範事故於未然，使用本產品時請務必遵守下記事項。

若本產品有發生故障、冒煙、異味、發熱、噪音或出現其他損壞跡象時，請停止使用本產品，並中斷與設備的連結。這種情況下，請聯繫當地的「鐵三角」經銷商。
- 請勿拆解、改造或試圖修理本產品，以免發生觸電，導致故障或引發火災。
·請勿使本產品受到強烈撞擊，以免發生觸電，導致故障或引發火災。
• 請勿在手部潮濕的情形下接觸本產品，以免發生觸電或人身傷害。
·請勿讓本產品淋濕，以免發生觸電或故障。
- 請勿將例如易燃物、金屬、液體等異物混入本產品中。
·請勿用布覆蓋本產品，以免因過熱而發生火災或受傷。
·請勿將本產品置放於幼兒可以接觸的地方或鄰近火源，以免發生事故或引發火災。
• 請勿將本產品置放於會直接曝曬、鄰近加熱設備或高溫、潮濕，以及容易積塵的場所，以免發生觸電、引發火災或導致故障。
·請遠離火源，以免造成變形或導致故障。
- 請勿使用如揮發油、稀釋劑或電子接點清潔劑等化學藥品，以免造成變形或導致故障。

使用注意事项

• 使用之前，請務必閱讀所連接設備的使用說明書。
• 請先關閉連接設備的電源，再連接或拔下導線。
  · 在電視機或收音機天線附近使用本產品時，可能會在電視機或收音機中聽到其他噪訊。在這種情況下，請將本產品遠離這些設備。

安裝注意事項

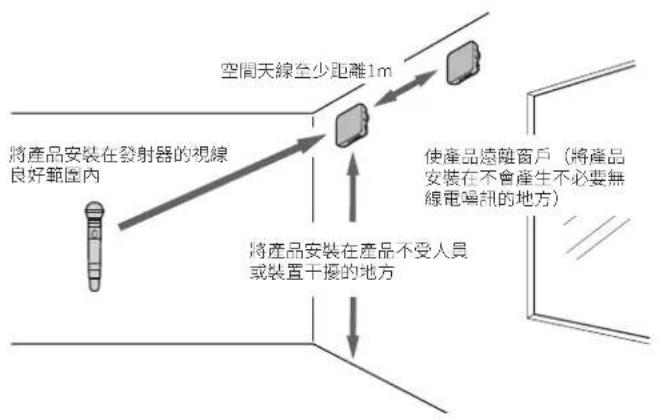

• 將產品安裝在發射器的視線良好範圍內。請勿將產品安裝在室內裝飾傢俱後面。
• 對於因安裝不當而導致墜落之類的情況，「鐵三角」概不負責。
  · 將產品安裝在不會因為人員走動或裝置移動而損壞天線的地方。
  • 請勿將產品安裝在調光器、螢光燈、LED照明、大型馬達、辦公室自動化設備（例如電腦）或電子樂器等設備會發出不必要噪訊的地方。
  • 請勿將產品安裝在無線LAN路由器等設備附近。這可能會導致不必要的噪訊。
• 為了使連接的分集接收器達到最佳RF效能，請將天線安裝在距離至少1m的位置。

維護

· 本產品若有髒污或附著灰塵，請先關閉連接的設備，然後用乾的軟布擦拭本產品。
- 請勿使用苯類、稀釋劑或電子接點清潔劑等，否則可能引起本產品變形或損壞，或者造成故障。

部件名稱和功能

① 安裝托架拆卸按鈕
② 增益指示
③ 增益切換開關
4 BNC輸出端子
⑤ 緩繩安裝孔

您可以使用綁細（另售）固定本體和托架。

6 安装托架

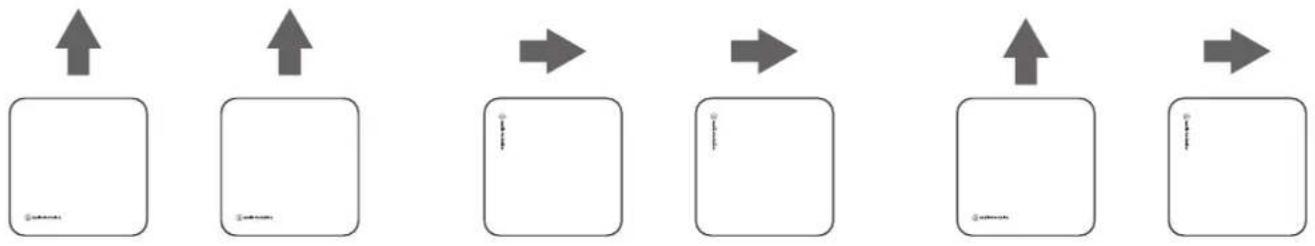

安放分集接收的天線（安裝於牆面時）

為了使不同類型的發射器進行最佳的分集接收，必須朝適當的方向安放產品。安放產品時，請參閱下列資訊。

將本產品安裝於天花板時，請參閱「指向特性」（第10頁）。

手握式和腰掛式發射器 平面型麥克風和麥克風底座發射器 混合發射器類型

BNC導線佈線型態有3種，請根據安裝環境佈線。

• 關於BNC螺帽尺寸，請使用「HEX14」。
• 鎖緊BNC螺帽直至緊貼。否則可能會損壞本體。

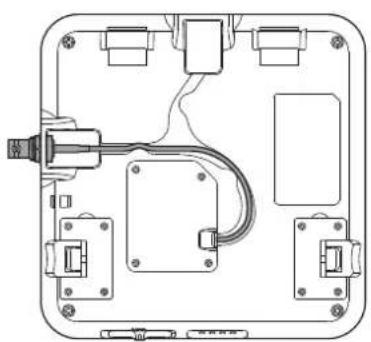

從側面佈線

• 使用電動螺絲起子時，請務必使用有離合器的螺絲起子。
• 將扭矩設定為最小設定，並小心地鎖緊螺絲以免變形。如果過度鎖緊螺絲，可能會損壞安裝托架。

• 使用3.5mm直徑（6號）螺絲時，請使用墊圈。

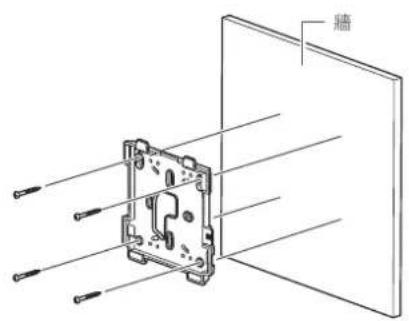

• 使用隨附的木製螺絲將托架安裝到牆壁。

牆

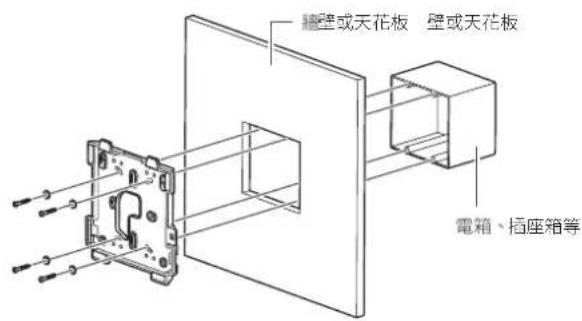

使用電箱將產品安裝到牆壁時

牆壁或天花板 壁或天花板 電箱、插座箱等

1. 將本體安裝到托架中。

1. 推動本體，直至每側的安裝托架拆卸按鈕發出咔嗒聲。

- 只要任何一個安裝托架拆卸按鈕處於被按壓狀態，本體將無法確實固定。

安装托架拆卸按钮

1. 安裝完成後，將BNC導線連接到無線接收器。

安装

拆卸

1. 按下托架兩側的安裝托架拆卸按鈕。

安裝托架拆卸按鈕

1. 從托架上拆卸本體。

切換增益設定時，請考慮環境因素，例如導線損耗和接收器的接收等級。

-10dB 接收等級夠高時,可以減少來自相鄰頻道的潛在干擾和噪訊。請注意,這會降低接收等級,因此縮小無線麥克風的運作範圍。

0dB(預設) 訊號不會收到其他增益。接收器的接收等級夠高時使用此設定。

+6dB、+12dB 用此來補償導線損耗。導線損耗取決於導線類型、頻率和長度;選擇適當的設定時,請參閱下表。

470~530MHz

530~590MHz

590~650MHz

650~700MHz

727~787MHz

795~806MHz

806~810MHz

821~865MHz

925~938MHz

946~950MHz

+6dB

RG58(3D-2V)

18.1m

17.1m

16.2m

15.5m

14.7m

14.3m

14.2m

13.9m

13.2m

13.1m

RG5(5D-2V)

31.4m

29.7m

28.2m

26.9m

25.5m

24.8m

24.7m

24.2m

23.0m

22.8m

RG8(8D-2V)

42.4m

40.1m

38.1m

36.4m

34.5m

33.5m

33.4m

32.7m

31.1m

30.8m

+12dB

RG58(3D-2V)

36.2m

34.2m

32.4m

31.0m

29.4m

28.6m

28.4m

27.8m

26.4m

26.2m

RG5(5D-2V)

62.8m

59.4m

56.4m

53.8m

51.0m

49.6m

49.4m

48.4m

46.0m

45.6m

RG8(8D-2V)

84.9m

80.2m

76.2m

72.8m

69.0m

67.1m

66.8m

65.4m

62.2m

61.6m

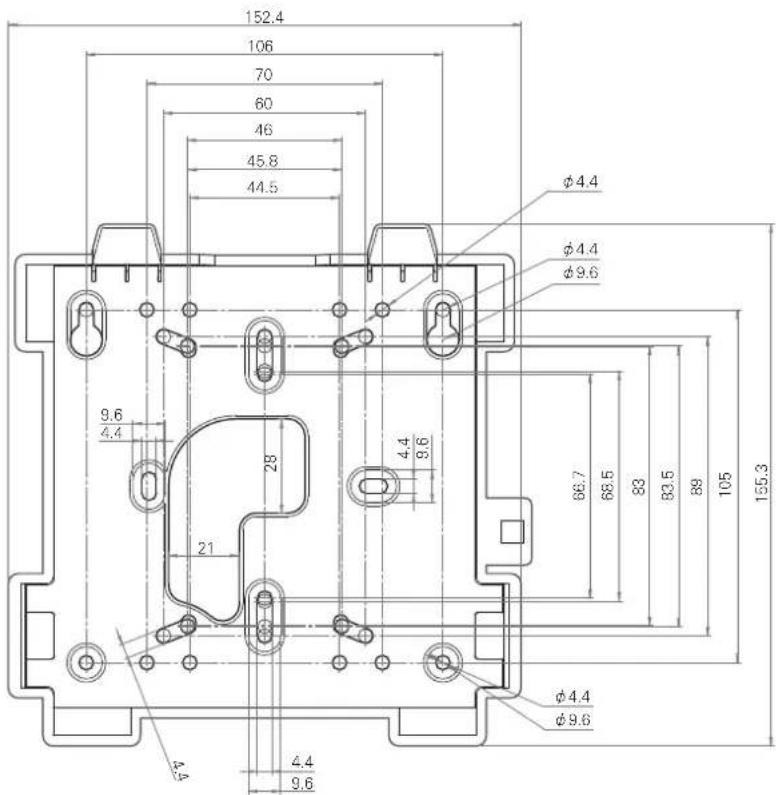

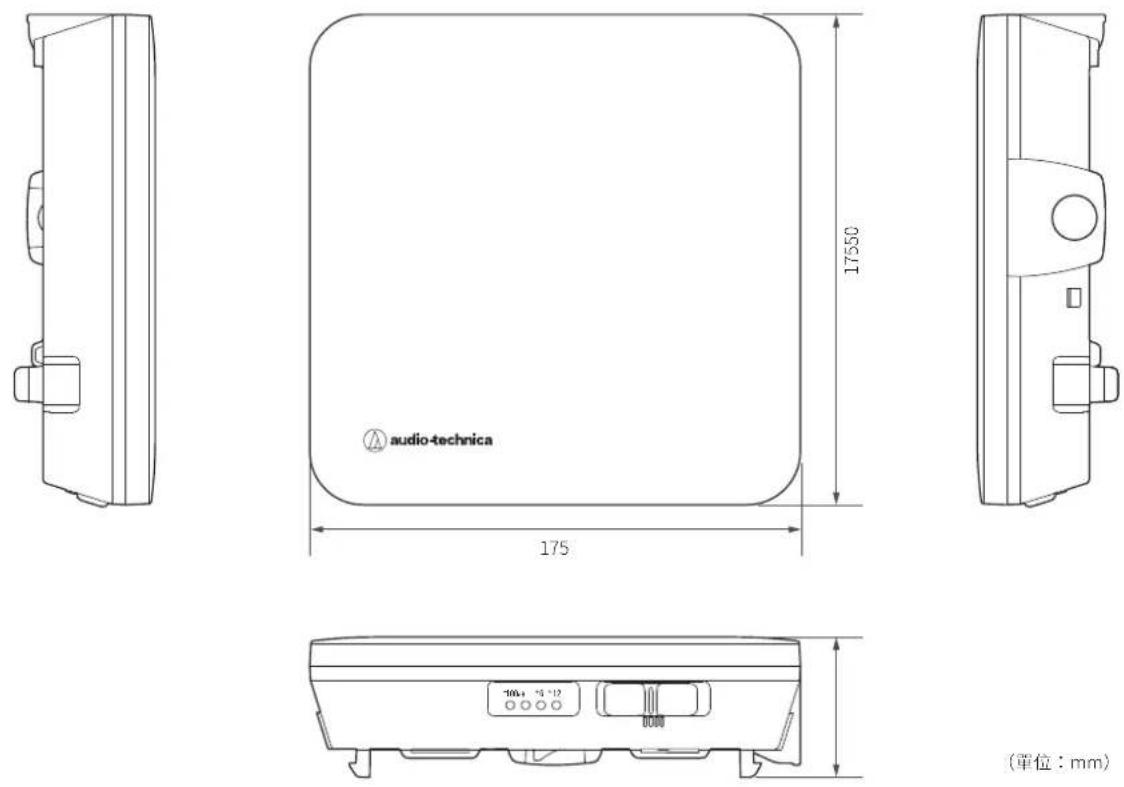

尺寸

本體

(單位：mm)

安装托架

152.4 106 70 60 46 45.8 44.5 φ4.4 φ4.4 φ9.6 9.6 4.4 28 4.4 9.6 66.7 68.5 83 83.5 89 105 155.3 21 φ4.4 φ9.6 4.4 4.4 9.6

(單位：mm)

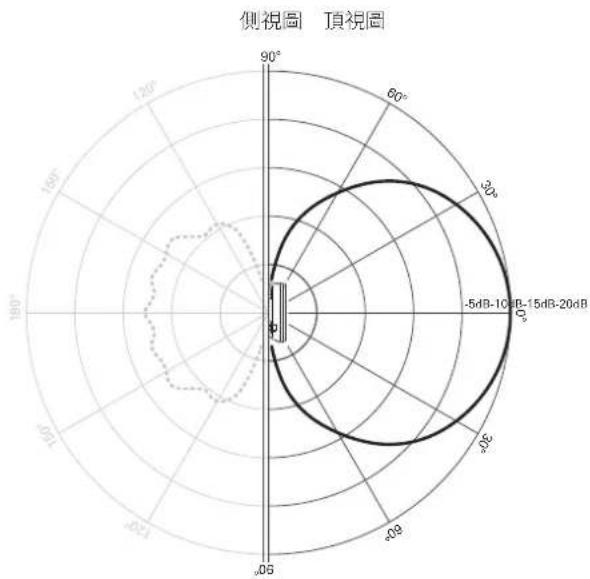

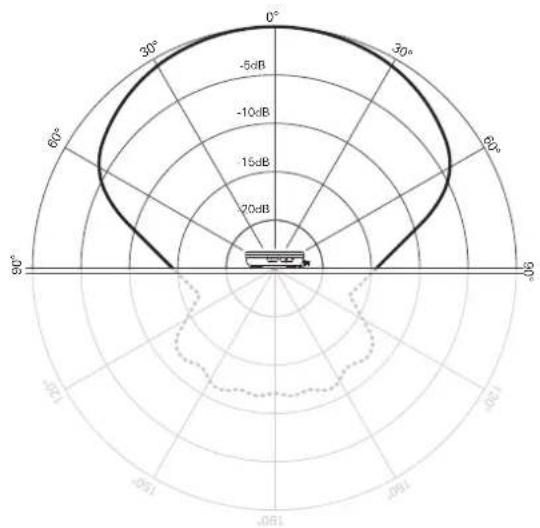

指向特性

產品規格

頻率範圍 470～990MHz

端子 BNC-J

阻抗 50歐姆

電源要求 +12V DC, 60mA 或以下

OIP3 30dBm或以上
