用户手册 ATUCIRCUDAN AUDIO TECHNICA

ATUC-IRCU 複合控制單元（支援 Dante） ATUC-IRCUDAN IR 發射器單元 ATUC-IRA IR 分配器 ATUC-IRD

ATUC-M43H/58H/32L 的功能 ..........................7

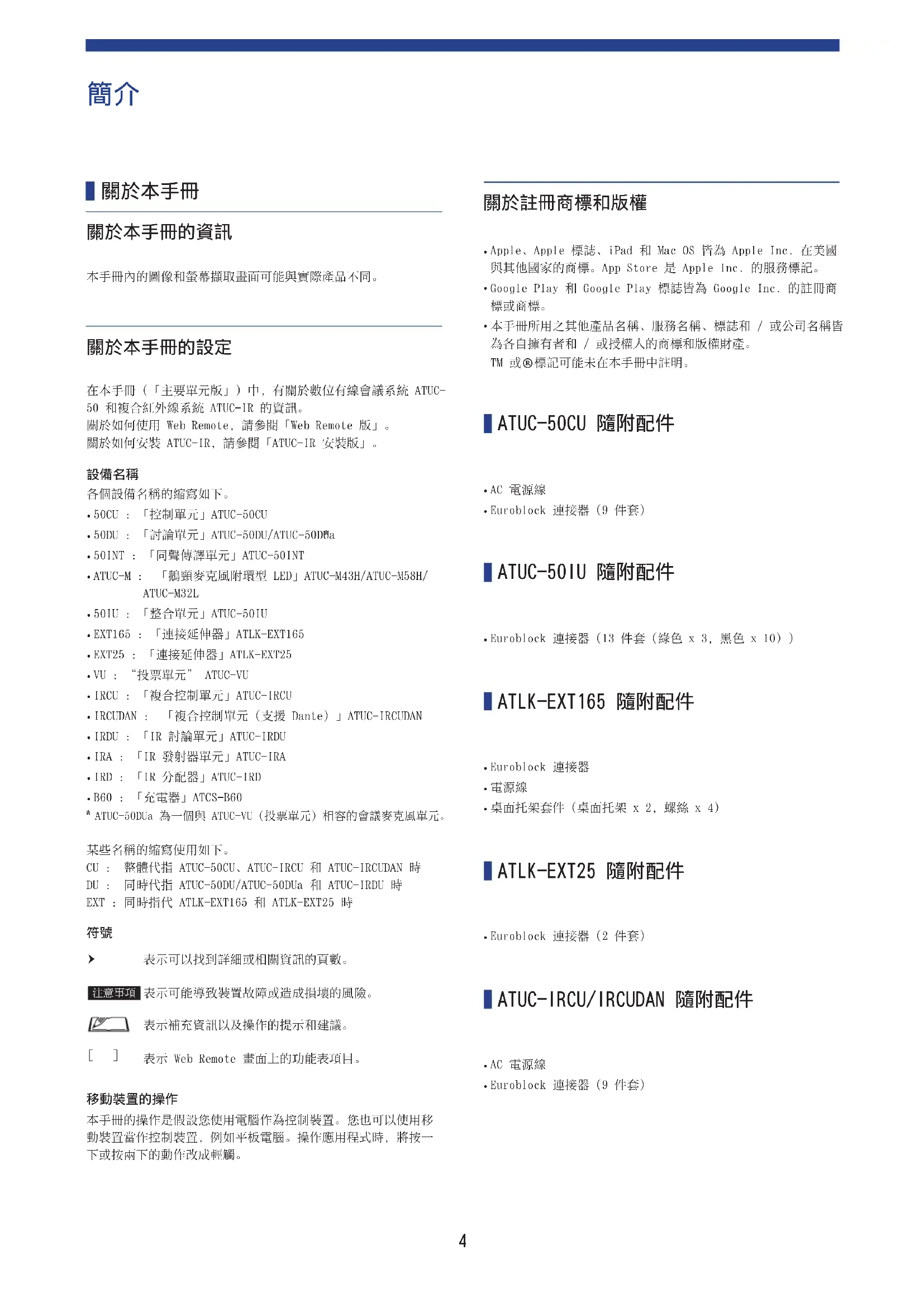

本手冊內的圖像和螢幕擷取畫面可能與實際產品不同。 在本手冊（「主要單元版」）中，有關於數位有線會議系統 ATUC-50 和複合紅外線系統 ATUC-IR 的資訊。關於如何使用 Web Remote，請參閱「Web Remote 版」。關於如何安裝 ATUC-IR，請參閱「ATUC-IR 安裝版」。 各個設備名稱的縮寫如下。

50CU ：「控制單元」ATUC-50CU

50DU ：「討論單元」ATUC-50DU/ATUC-50DUa

50INT ：「同聲傳譯單元」ATUC-50INT

ATUC-M ： 「鵝頸麥克風附環型 LED」ATUC-M43H/ATUC-M58H/ATUC-M32L

50IU ：「整合單元」ATUC-50IU

EXT165 ：「連接延伸器」ATLK-EXT165 EXT25 ：「連接延伸器」ATLK-EXT25 VU ：“投票單元” ATUC-VU IRCU ：「複合控制單元」ATUC-IRCU IRCUDAN ： 「複合控制單元（支援 Dante）」ATUC-IRCUDAN

IRDU ：「IR 討論單元」ATUC-IRDU

IRA ：「IR 發射器單元」ATUC-IRA

IRD ：「IR 分配器」ATUC-IRD

B60 ：「充電器」ATCS-B60 ATUC-50DUa 為一個與 ATUC-VU（投票單元）相容的會議麥克風單元。某些名稱的縮寫使用如下。CU ： 整體代指 ATUC-50CU、ATUC-IRCU 和 ATUC-IRCUDAN 時DU ： 同時代指 ATUC-50DU/ATUC-50DUa 和 ATUC-IRDU 時EXT ：同時指代 ATLK-EXT165 和 ATLK-EXT25 時

表示可以找到詳細或相關資訊的頁數。 表示可能導致裝置故障或造成損壞的風險。表示補充資訊以及操作的提示和建議。[ ]表示 Web Remote 畫面上的功能表項目。 本手冊的操作是假設您使用電腦作為控制裝置。您也可以使用移動裝置當作控制裝置，例如平板電腦。操作應用程式時，將按一下或按兩下的動作改成輕觸。

Apple、Apple 標誌、iPad 和 Mac OS 皆為 Apple Inc. 在美國與其他國家的商標。App Store 是 Apple Inc. 的服務標記。 Google Play 和 Google Play 標誌皆為 Google Inc. 的註冊商標或商標。 本手冊所用之其他產品名稱、服務名稱、標誌和 / 或公司名稱皆為各自擁有者和 / 或授權人的商標和版權財產。 TM 或

標記可能未在本手冊中註明。 ATUC-50CU 隨附配件

AC 電源線 Euroblock 連接器（9 件套） ATUC-50IU 隨附配件

Euroblock 連接器（13 件套（綠色 x 3，黑色 x 10）） ATLK-EXT165 隨附配件

桌面托架套件（桌面托架 x 2，螺絲 x 4） ATLK-EXT25 隨附配件

Euroblock 連接器（2 件套） ATUC-IRCU/IRCUDAN 隨附配件

AC 電源線 Euroblock 連接器（9 件套）5 ATUC-IRDU 隨附配件

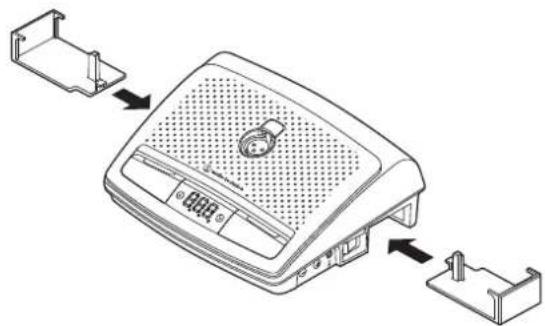

可充電電池蓋（2 件套） ATUC-IRA 隨附配件

用於安裝支架的固定螺絲（2 件套） ATCS-B60 隨附配件

機架配備安全導軌，可支撐 CU，以及一塊放置 CU 的面板 在機架上安裝 CU 時，請讓機架內的溫度保持在 45℃ (113 ℉ ) 以下。高溫可能損壞內部元件，導致故障。 CU 和其他裝置或機架的四邊（上、後、左、右）各留 10 公分或

架裝托角用下列螺絲鎖在 CU 上。若使用非手冊所列的螺絲，請

S TIGHT 自攻螺絲，公稱直徑為 4×6mm

由於機殼的電勢差異，會容易發出感應噪聲 ：

請連接至 GND（接地）端子或各個裝置的機殼接地。 AC 電源線連接 請務必將 AC 電源線牢固連接到接地的壁裝插座。接地不當可能

請勿使用任何溶劑或化學試劑，例如苯、稀釋劑、酒精或電子接 點清潔劑和保護劑，否則可能導致裝置變形、損壞和故障。6

ATUC-50/ATUC-IR 系統的功能

音訊由反饋抑制器等裝置處理，能夠進行清晰的對話

最多可連接 6 席同聲傳譯單元（ATUC-50INT）。

在 IRCU 上，討論單元（ATUC-50DU）、整合單元（ATUC-50IU）

和同聲傳譯單元（ATUC-50INT）的連接數量上限總共 500 席（IRCU

x 1 + 2 席 CU 連接、200 席 IRDU 和 300 席 50DU）；在 50CU 上，連接數量上限總共 300 席（用於 3 席 CU 連接）。

不管是菊鏈式或環式連接，都可以使用 Cat5e 或更高等級的纜 線（規格為 24AWG 導線尺寸的護套纜線，或是線徑更粗的纜線

可選擇的 3 種會議模式 ：自由發言模式、請求發言模式和遠端

支援 2 種語言同聲傳譯、3 種語言同聲傳譯以及通過第 3 方語 言同聲傳譯 (ATUC-50INT)

錄音功能可將音訊錄製到 USB 裝置（大量儲存裝置）

可使用 Web Remote 和外接控制裝置控制

複合紅外線會議系統的佈局可輕鬆變更，操作靈活。 關於 AT LINK 系統採用 Audio-Technica 專有的 LINK 格式，可用於供電，也 可以在控制單元和討論單元之間傳送訊號等。 Audio-Technica LINK 相容於乙太網路標準，具備簡易結構，可 透過通用 Cat5e 或更高等級的纜線連接進行安裝，非常簡單。（規 格為 24AWG 導線尺寸的護套纜線，或是線徑更粗的纜線也可以） 透過低延遲傳輸高速訊號，控制方面不但穩定，也可以傳輸非壓

最多可為 100 個討論單元（ATUC-50DU）供電和提供控制（視纜 線長度而定，可能需要 ATLK-EXT165）

可透過串聯，連接多達 300 席討論單元（ATUC-50DU）

4 個可設定平衡矩陣輸出，加上 1 個非平衡輸出（輸出的音訊 與輸出 1 相同）

2 個 Mic/Line 輸入、2 個單聲道 AUX 輸入、 2 個反送輸入

2 個反送聲道皆可用於雙語同步口譯和發言中語言

會議模式 ：自由發言、請求發言和遠端控制

發言模式 ：所有按鈕切換、所有一鍵發言、所有語音

Web Remote 可在會議期間輕鬆變更設定、控制出席者發言的權

可將多達 4 個聲道（WAV：最多 4 個聲道、MP3：最多 2 個聲道） 錄製到 USB 裝置（大量儲存裝置）

音訊由音頻處理器等裝置處理，可讓控制裝置傳送高音質

設計時已考量未來擴充性和更新性 ATUC-50DU/50DUa/INT 的功能

環式 LED 可透過 3 針平衡式連接器供電，為使用者提供高音質

採用離散電晶體的麥克風前置放大器可以降噪 ；此外，各個增益

專為 24 位元 /48 kHz 高音質而設計

配備多個獨立指示燈（討論單元（ATUC-50DU）後側的麥克風環 式 LED、 （發言）按鈕、多色 LED）

清楚可見的指示燈，搭配耳機音量調整按鈕和監聽頻道選擇按鈕

2 個 RJ-45 端子，用於連接討論單元（ATUC-50DU）；1 個

1 個耳機輸出插孔，具備監聽頻道切換功能 ATUC-IRCU/IRCUDAN 的功能

更新的型號擴充了 FPGA，其基本功能與 50CU 相同

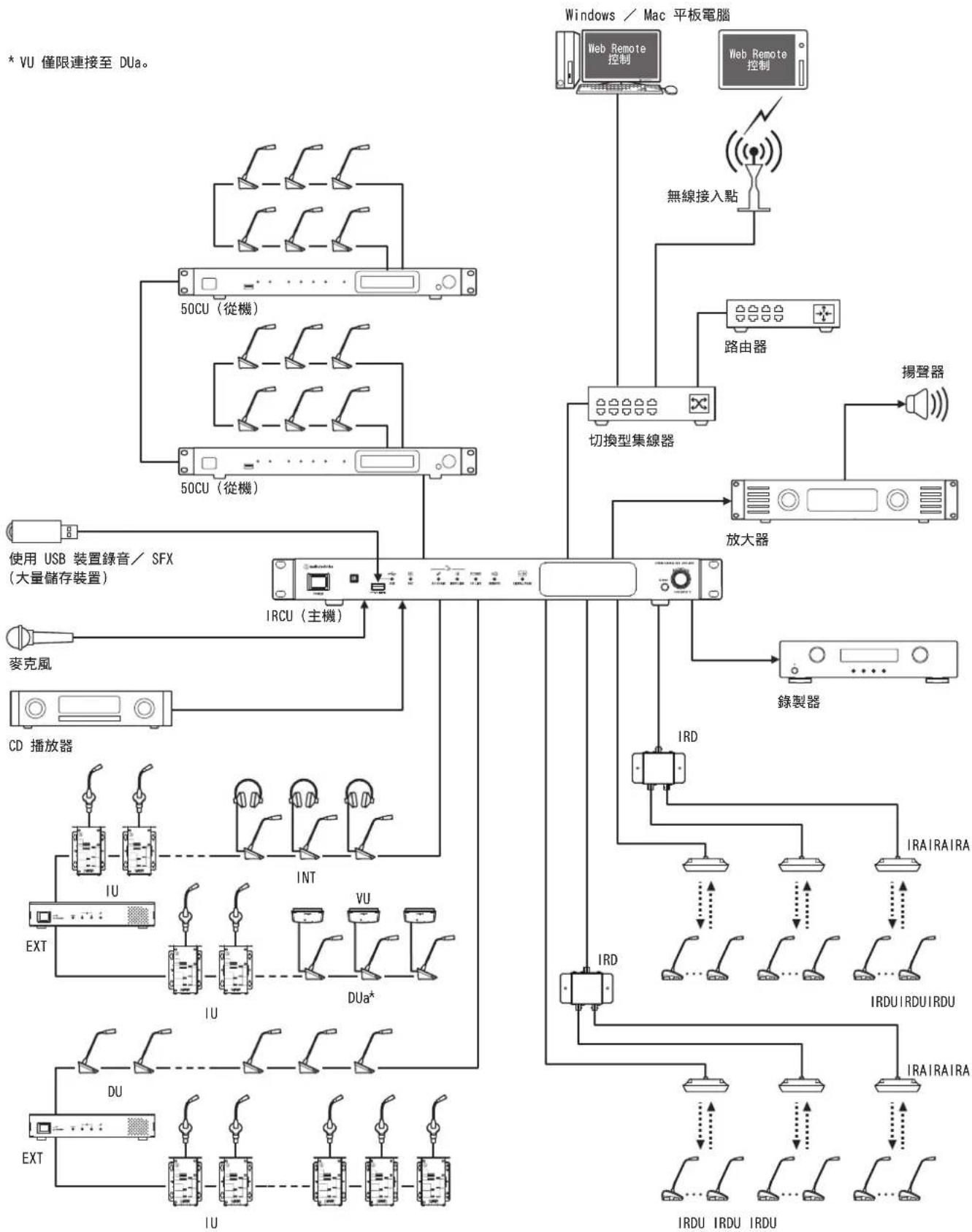

支援有線會議系統、紅外線會議系統和複合會議系統的運作

一個系統最多可控制 300 席討論單元（100 席 50DU 單元和 200 席 IRDU 單元 ；此外，視所連接的單元數量、纜線長度和天 線數量而定，可能還需要 ATLK-EXT165）

可透過串聯，連接多達 500 支會議麥克風（300 席 50DU 單元 和 200 席 IRDU 單元）

還有配備 Dante 的型號可供選擇 ATUC-IRDU 的功能

一席 IRDU 單元可由兩個人共用，以支援雙人對話模式配備兩個 耳機輸出，可獨立調節音量

配備兩個多功能按鈕，可根據使用者的用途做靈活變更 ATUC-IRA 的功能

白色的 IR 罩和纖細的外形令設計小巧精緻，可安裝於各種位置

借助 BNC 端子，可透過連接一根纜線進行多工傳輸

設計可靠，可透過 LED 指示電源狀態，以防安裝錯誤7 ATUC-50IU 的功能

僅需連接麥克風、揚聲器、耳機等，即可完成系統設定

內建 GPIO 控制端子，用於監聽不同狀況和控制外部裝置

配備 2 個 RJ-45 端子，用於連接討論單元（ATUC-50DU）等

專為 24 位元 /48 kHz 高音質而設計

可透過 Web Remote 針對主席 / 代表姓名設定整合單元（ATUC- 50IU）

可為每個整合單元（ATUC-50IU）設定會議模式和音量 ATLK-EXT165 的功能

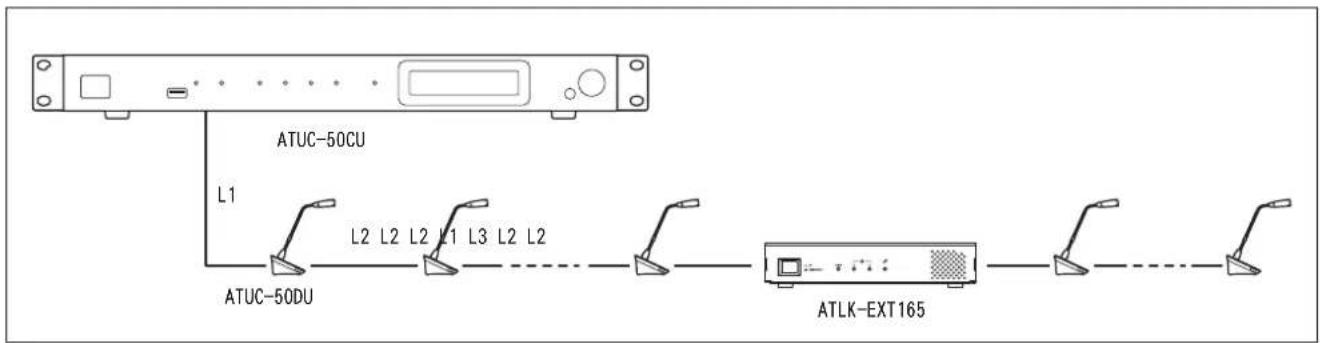

可連接至任何 Audio-Technica 裝置，如控制單元（ATUC-50CU）

或討論單元（ATUC-50DU），並且配備有兩個 RJ-45 端子，用於

可從控制單元（ATUC-50CU）自動啟動遠端模式

配備有 GPO 端子，當從 RJ-45 端子供電中偵測到過電流（2.6 A）

可連接至 Audio-Technica 裝置，如控制單元（ATUC-50CU）或

討論單元（ATUC-50DU），並且配備有兩個 RJ-45 端子，用於擴

可從控制單元（ATUC-50CU）啟動遠端模式（Remote 1）

可從 GPI 控制啟動遠端模式（Remote 2）

配備有 GPO 端子，當從 RJ-45 端子供電中偵測到過電流時，用

支援從電源供應器（由 Audio-Technica 另售）供電 ATUC-VU 的功能

本投票單元與 ATUC-50DUa 相容，並可與 ATUC-50 和 ATUC-IR

所有按鈕和所有 LED 均可靈活控制，並可透過 IP 控制分配功

搭配 NFC 卡讀取器功能，可透過 IP 控制傳輸 ID

當連接至開啟優先順序設定的 ATUC-50DUa 時，可用作擴展面板 （可以分配主席和其他功能）

在 ATUC-IRCU 系統上最多可使用 300 席投票單元（當連接 3

席 CU 連接時）；在 ATUC-50CU 系統上最多可使用 300 席投票

ATUC-M43H/58H/32L 的功能

配備環式 LED，可透過 3 針平衡式連接器供電，為使用者提供

麥克風連接器和討論單元之間採用結構化設計，能夠避震

雙鵝頸式設計，使安裝靈活多變（ATUC-M43H 和 ATUC-M58H）

超指向性設計可捕捉遠處的聲音（ATUC-M32L） 選配產品（由 Audio-Technica 另售）

ATUC-DUWT 討論單元配重板 藉此可以提高討論單元安裝

AT8643 架裝套件 架裝半機架尺寸的產品（如 連接延伸器（ATLK-EXT165）） 時會用到它。8 ATUC-50 系統

50CU（主機）CD 播放器使用 USB 裝置（大量儲存裝置）錄音／ SFXWeb Remote Web Remote

可連接的單元數量因所使用的系統設定而異。關於詳細資訊，請參閱

USB 端子 連接 USB 裝置（大量儲存裝置），例如 USB 快閃磁碟機或 USB 硬碟，即可執行以下操作。

支援 FAT16 和 FAT32 檔案系統

請勿嘗試使用已破裂、已變形或使用膠帶等物修理的 USB 裝置（大量儲存裝置）。

請勿在 USB 裝置（大量儲存裝置）中為此系統儲存或 建立不必要的檔案或資料夾，否則可能會影響系統作

50CU 與具備特殊功能（例如安全性功能）的 USB 裝 置（大量儲存裝置）不相容。

USB 存取指示燈 表示 USB 裝置（大量儲存裝置）的連接狀態。

指示燈亮綠燈時，請勿移除 USB 裝置（大量儲存裝置），

如果在錄音狀態或錄音暫停狀態移除 USB 裝置（大量 儲存裝置），錄製的檔案可能無法正確寫入。錄音期間， 請勿移除 USB 裝置（大量儲存裝置）。

建議您將重要內容同時錄製在另一台錄製設備上作為

異常狀態（例如 48-V 輸出系統發生電壓下降的情況）：閃爍

50DU/INT 斷開連接狀態 ：不會亮燈

異常狀態（例如與 50DU 通訊失敗）：閃爍綠燈

50DU/INT 斷開連接狀態 ：不會亮燈

異常狀態（例如與 50CU 通訊失敗）：閃爍綠燈

50CU Link 中斷狀態 ：不會亮燈

異常狀態 ：（例如外部傳輸重試失敗）：閃爍綠燈

SIGNAL/PEAK 指示燈 表示音訊訊號電平，例如 ：

2dBFS 以上 ：亮紅燈 調整音訊訊號電平，讓指示燈不會亮紅燈。

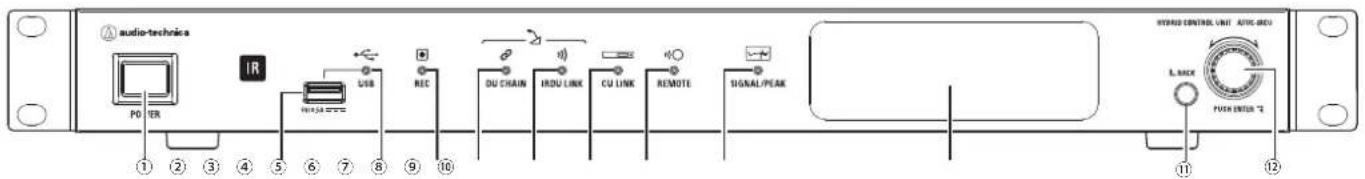

BACK 按鈕 返回上一個或上一層畫面／項目。 按住此按鈕，即可從任何畫面返回主頁畫面。10

飛梭旋鈕 /ENTER 按鈕 旋轉飛梭旋鈕，即可選擇所需的項目，然後按下 ENTER 按鈕

鎖定操作按鈕（按鍵鎖定功能） 同時按下 BACK 按鈕和 ENTER 按鈕超過 2 秒，即可啟動按 鍵鎖定功能，除了電源開關，會鎖定前面板的所有操作。

操作按鈕鎖定時，同時按下 BACK 按鈕和 ENTER 按鈕超過 2 秒，即可解除鎖定操作按鈕。 顯示幕和飛梭旋鈕操作 ：

的項目是目前選擇的項目。 旋轉飛梭旋鈕，即可移動

選擇要執行的操作，然後按 下 ENTER 按鈕。

旋轉飛梭旋鈕，即可調整 CU 輸出電平（OUTPUT 1）。

按下 ENTER 按鈕，同時旋轉飛梭旋鈕，即可調整電平，以 10 步進為增量。

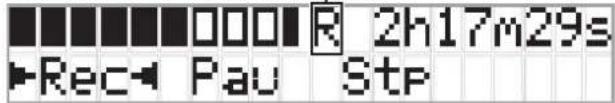

錄音操作（Rec） R（錄音剩餘時間）／E （錄音進行時間）顯示畫面 -50 -40 -30 -20 -12 -6 0 6 12 峰值（dBu）

使用飛梭旋鈕選擇在畫面右上方顯示的時間，然後按下 ENTER 按鈕，即可在

Rec Lvl ，按下 ENTER 按鈕，即可進入錄 音電平調整模式。旋轉旋鈕，即可調整錄音電平，請確認峰

按下 ENTER 按鈕，同時旋轉飛梭旋鈕，即可調整電平，以 10 步進為增量。

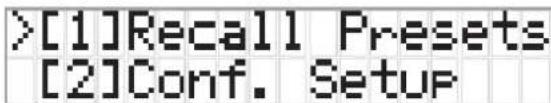

[1] Recall Presets ：旋轉飛梭旋鈕，將「>」移至要調回 的項目，然後按下 ENTER 按鈕確認。

[2] Conf.Setup ：變更或查看會議設定。旋轉飛梭旋鈕，將「>」 移至要變更或查看的項目，然後按下 ENTER 按鈕確認。 Pst 功能表項目 ： 設定也可透過 Web Remote 指定。括弧 ( ) 內的項目名稱用 於 Web Remote。 [1] Recall Presets [2] Conf.Setup 01 Conference Mode

06 MicON Trigger （開啟麥克風模式／優先開啟麥克風） 07 MicON Hold Time （麥克風開啟持續時間） 08 Interrupt Option （中斷 / 靜音模式）

可從 [2] Conf.Setup 指定的項目，視會議模式而不

關於項目的詳細資訊，請參閱「Web Remote 版」操作 手冊中的「功能表項目」。

指定設定（Set） 旋轉飛梭旋鈕，將「>」移至所需的項目或設定值，然後按下 ENTER 按鈕確認。 關於設定項目的詳細資訊，請參閱「設定功能表項目」（

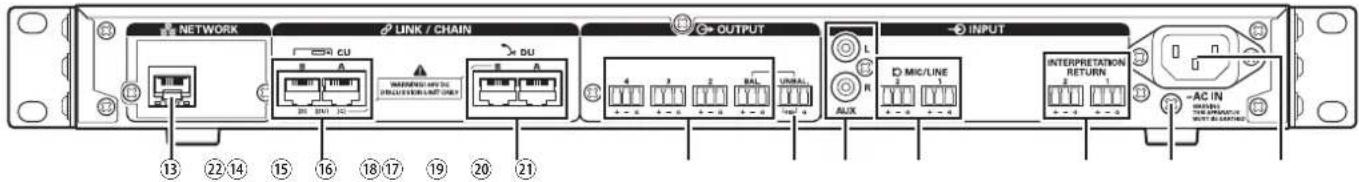

請小心，不要將乙太網路纜線從網路裝置連接到 CU

LINK 端子或 DU CHAIN 端子，否則可能會損壞連接的

透過 Web Remote 控制或 IP 遙控功能從外接裝置控制時，

您也可以將這些端子指定為 50DU/IU/INT 端子。（

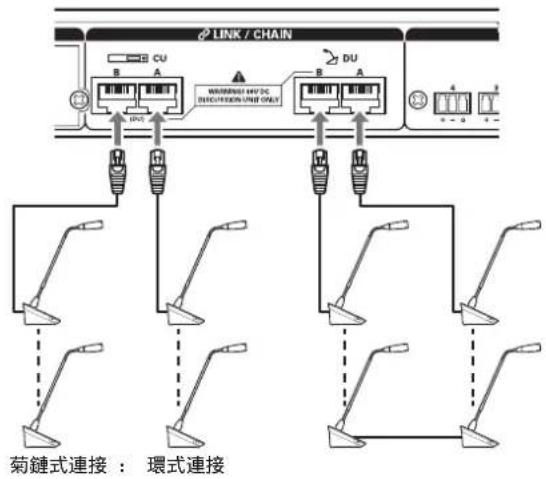

用於連接 50DU/IU/INT。您可以使用 A/B 端子透過菊鏈式串

接多席 50DU/IU/INT，也可以透過環式串接多席 50DU/IU/

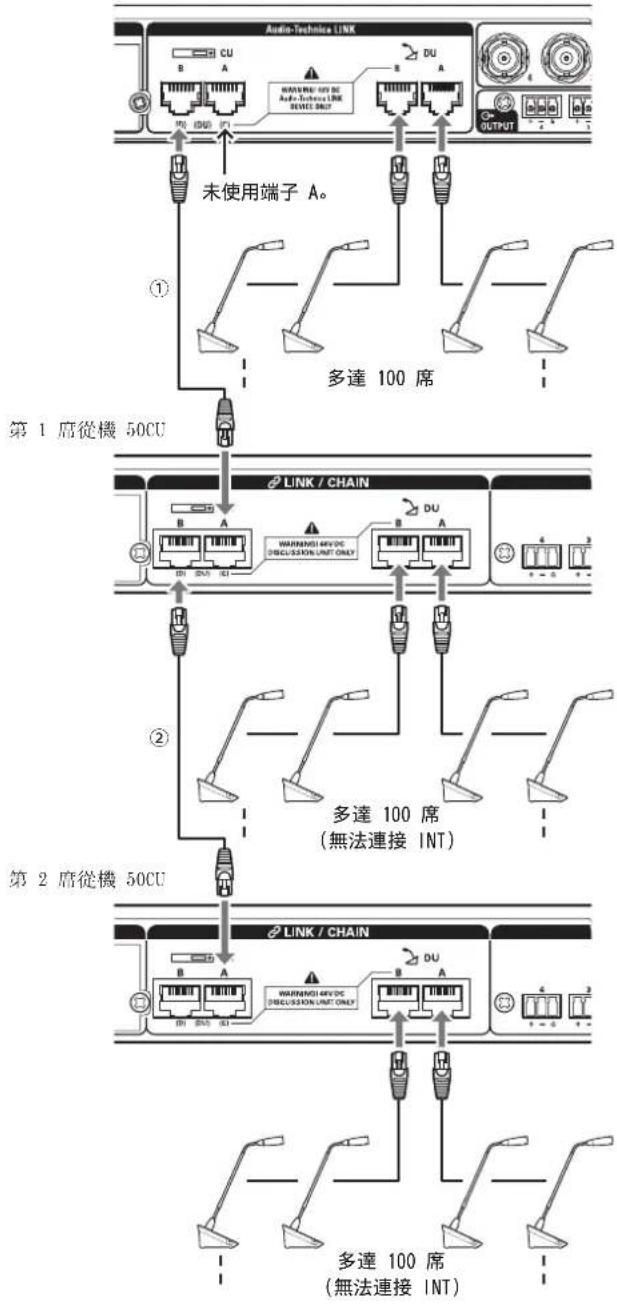

透過串聯多席 50CU，可連接多達 300 席 50DU/IU/ INT。但是，最多有 6 席 INT。（

排針 ：「+」正相／「–」負相、「G」接地

排針 ：「SIG」訊號（雙系統）／「G」GND

類比輸出（非平衡型）端子 ：輸入（AUX）

排針 ：「+」正相（支援幻象電源）／「–」負相（支援幻象 電源）／「G」接地

輸入類型可在 MIC 和 LINE 之間切換

排針 ：「+」正相／「–」負相、「G」接地

由於隨附的 AC 電源線為三芯插頭，只要 AC 壁裝插座正確接 地，CU 也就能正確接地。

AC 接頭（AC IN） 連接隨附的 AC 電源線。

其他連接（包括從機 50CU 和 50DU/IU/INT）尚未全

請確認 CU 已與單一接地點安全接地。與多個接地點 接地，可能引起接地迴路，進而產生噪音，例如嗡嗡聲。12 ATUC-50DU/ATUC-50DUa

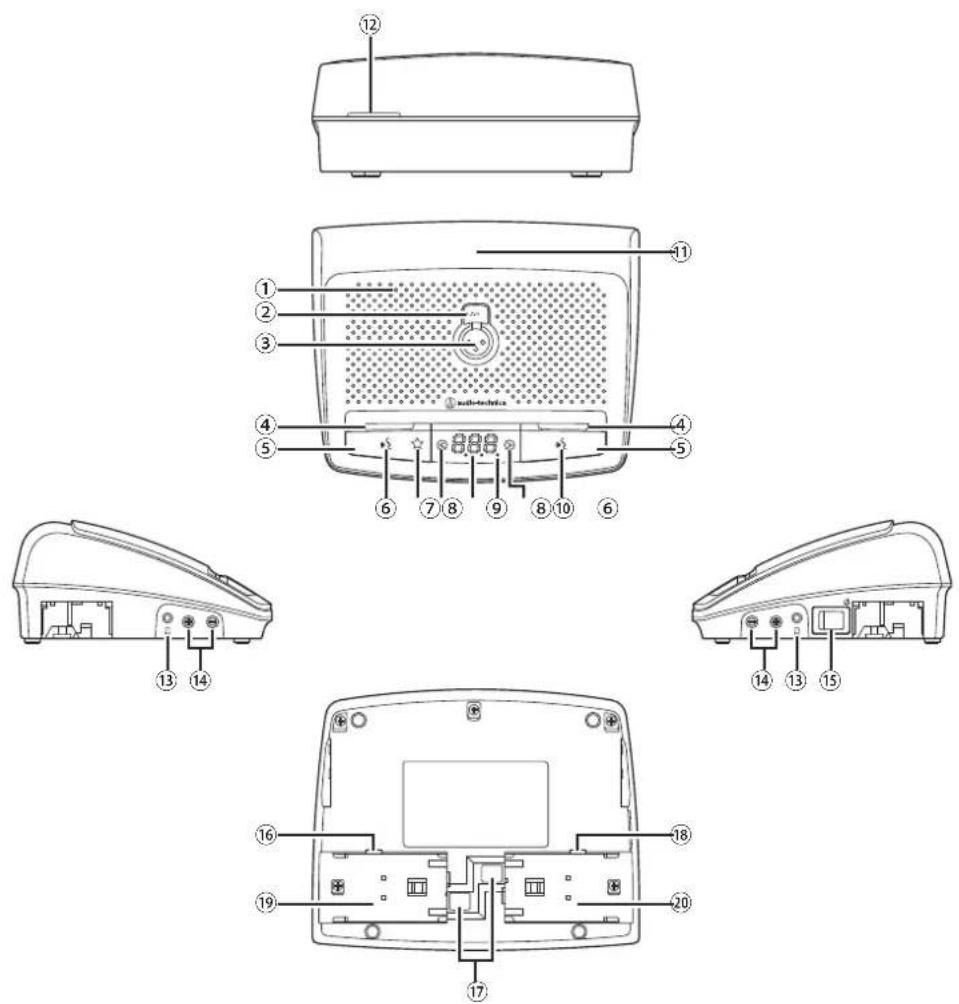

變更監聽頻道或調整音量時，會顯示目前的設定值。

可以連接 ES925/XLR 和一般 3 針 XLR 類型的麥克風，以及

</> 監聽頻道選擇按鈕 操作 </> 監聽頻道選擇按鈕時，目前選擇的監聽頻道會顯示

01-03：監聽群組 1 - 3 的發言。當 INT 被接入同一系統時，

除群組 1 - 3 的發言外，還將增加經同聲傳譯單元聲傳後的

–/+ 耳機音量調整按鈕 操作 –/+ 耳機調整按鈕時，目前的音量（0-20）會顯示在顯

發言請求遭拒時 ：閃爍綠燈（快速閃爍 4 次）

LED 顏色可以變更。請參閱「Web Remote 版」。

按下此按鈕，即可傳送發言請求。再按一次按鈕，即可結束發 言或取消發言請求。DU 已指定為優先議席 DU，按下此按鈕， 即可中斷其他 DU 發言人，或將其他 DU 靜音。

請求發言 取消請求 取消請求 開啟發言 結束發言 結束發言 遠端控制 - -（僅限外接控制）

在優先 DU 上，不論是否在會議模式，優先 DU 的操 作都與自由發言模式相同。

（發言）按鈕時的操作 ： 僅適用於 [ 可以中斷 / 靜音 ] 設為開啟的優先 DU

按住按鈕超過 2 秒 結束發言 開啟發言 按住發言

1 所有指定的 DU 都會處於結束發言狀態。

2 所有指定的 DU 都會處於靜音狀態。13 ATUC-50INT

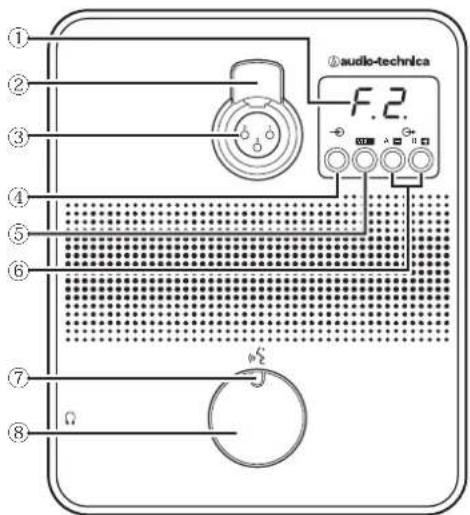

左側字元 ：顯示目前監聽頻道。 F ：監聽發言中語言聲道的發言（所有會議參加者的發言）。 1 ：監聽語言組 1 的發言。

右側數位 ：顯示分配到 INT 輸出的語言群組 (1 - 3)。 調整音量時，會顯示目前的設定值。

可以連接 ES925/XLR 和一般 3 針 XLR 類型的麥克風，以及

每按一下此按鈕，可以在目前發言語言與語言組 1 的發言之

操作此按鈕時，目前的音量（0-20）會顯示在顯示幕

在顯示音量時操作此按鈕，則返回監聽頻道顯示幕。

A / B 同聲傳譯語言選擇按鈕（僅限于雙向同聲傳譯） 僅在選擇雙向同聲傳譯的情況下，方可使用此功能。（輸出語 言 A/ 輸出語言 B） 根據同聲傳譯方式，切換同聲傳譯發言的輸出位置。

（發言）LED 顯示 INT 發言狀態。

按下此按鈕可發言。再次按下此按鈕可結束發言。14

每席 50DU 的 LED 顏色都可以設定。依顏色為 50DU 分組時

非常實用。LED 顏色可從 Web Remote 變更。

不能對 INT 進行顏色設定。這些設定將保持預設

用於連接 VU 的連接埠。僅支援連接至 50DUa。

蓋上端子可防塵，也可避免纜線被拔掉。因此，將纜線連接到 每個端子後，請務必蓋上底蓋。

由於 IU 內嵌於桌上，因此在使用時可視使用環境來自訂使用者介面，如顯示幕、操作端子及輸入 / 輸出端子等。

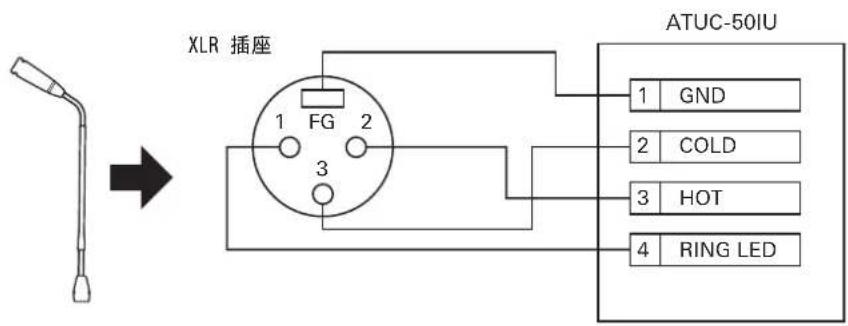

針號 訊號名稱 說明 端子顏色 1 GND 麥克風輸入 GND

4 RING LED 用於控制 ATUC-M 和 ES925/XLR LED

針號 訊號名稱 說明 端子顏色 5 HOT

我們建議在揚聲器輸出端子上使用屏蔽線。在此情況下，GND 屏蔽線連接至 GND 針（9）。

針號 訊號名稱 說明 端子顏色 7 L ch

15 mW 32 Ω 綠色8 R ch 9 GND 耳機輸出 GND16

請求發言（等候）：閃爍 發言請求被拒絕 ：快速閃爍

TALK LED : LOW/HI 開啟發言 ：+5 V 結束發言 ：0 V 打開 / 關閉操作與 TALK LED 針（10）的打開 / 關閉操作同步 關於連接麥克風的詳細資訊，請參閱「與各種麥克風一起使用時」（

數 18）。 12 FLOOR LED 在監聽頻道上選擇發言中語言頻道

13 LANGUAGE1 LED 在監聽頻道選擇群組 1

14 LANGUAGE2 LED 在監聽頻道選擇群組 2

15 LANGUAGE3 LED 在監聽頻道選擇群組 3

針號 訊號名稱 說明 端子顏色 16 CHANNEL 選擇監聽頻道

TALK ON (INVERT) 請求發言（對於 AT8657/LED） 是 ：+5 V 否 ：0 V 請求發言（對於 ES925/FM5、ES945O/FM5、ES947C/FM5）

此針的功能與 TALK ON 針（19）的功能相同

當有 TALK ON 或 TALK ON (INVERT) 請求發言時，系統將其視作發言

關於連接麥克風的詳細資訊，請參閱「與各種麥克風一起使用時」（

22 5 V LED 的供電電壓為 5 V

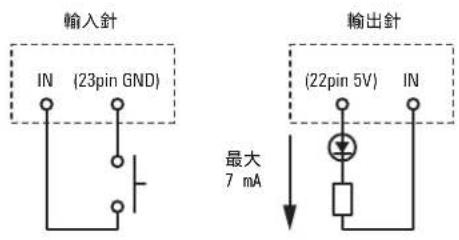

一般用途輸入端子（GPI） 針號 訊號名稱 說明 端子顏色 24 GPI0 一般用途輸入端子 0

一般用途輸出端子（GPO） 針號 訊號名稱 說明 端子顏色 32 GPO0 一般用途輸出端子 0

您可在 Web Remote 的設定畫面上為一般用途輸入 / 輸出端子（GPI 和 GPO）分配功能。

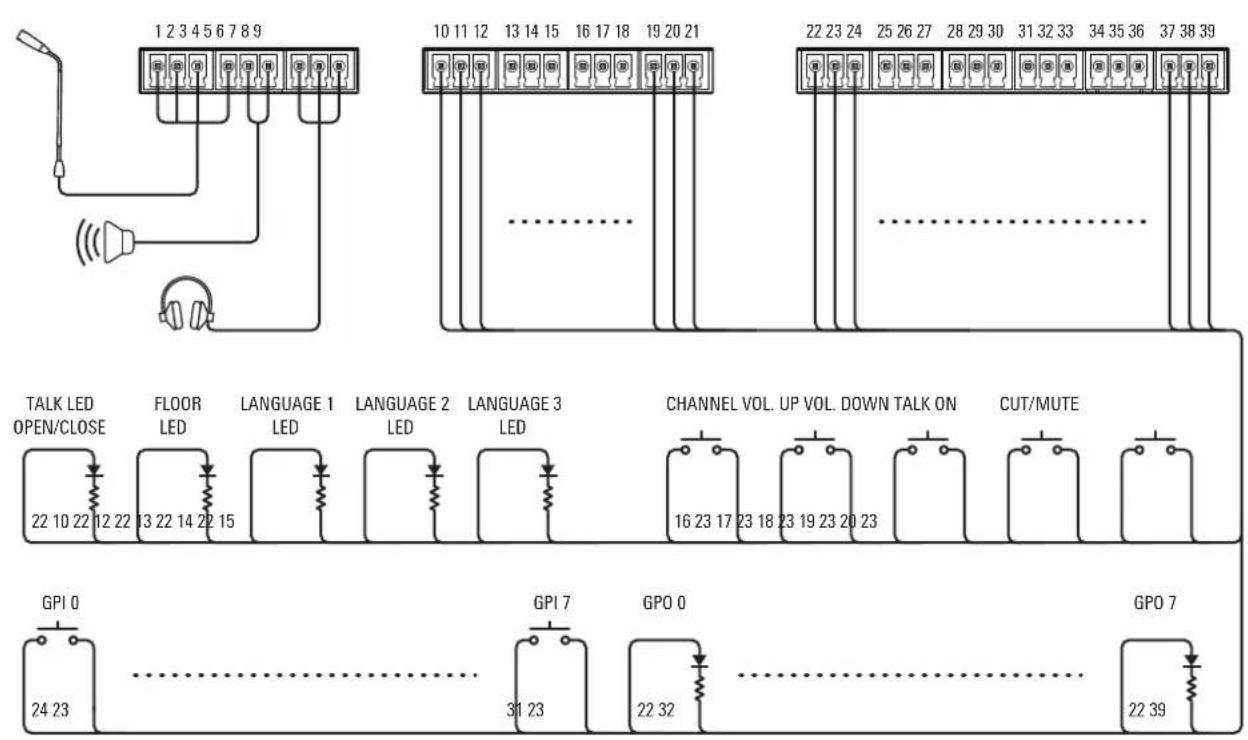

Audio-Technica LINK 端子 連接 Audio-Technica 產品並設定系統。

電源從 5 V 針（22）提供給外部裝置 ；但是，此針在 100 mA 時的最大額定值為 +5 VDC。使用此端子時，應選擇相應的電路 或電流限值（電阻值），以確保不會超過上述額定值。

若使用時超出上述額定值，可能導致產品故障，甚至引起火災或無法預料之事故。18

TALK ON19 GND23 設定 U891RCb 和 ES925/DS5 如下。

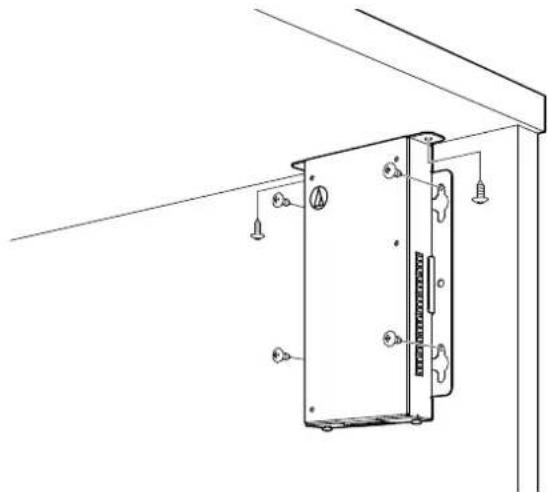

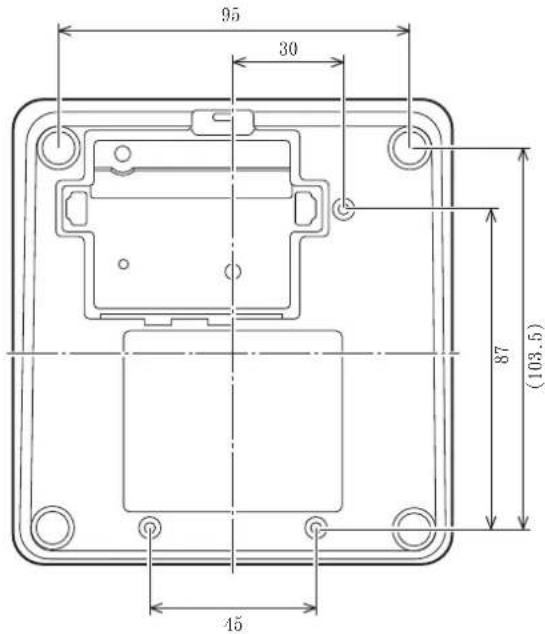

使 IU 與桌子邊緣等對齊，然後使用螺絲固定。20

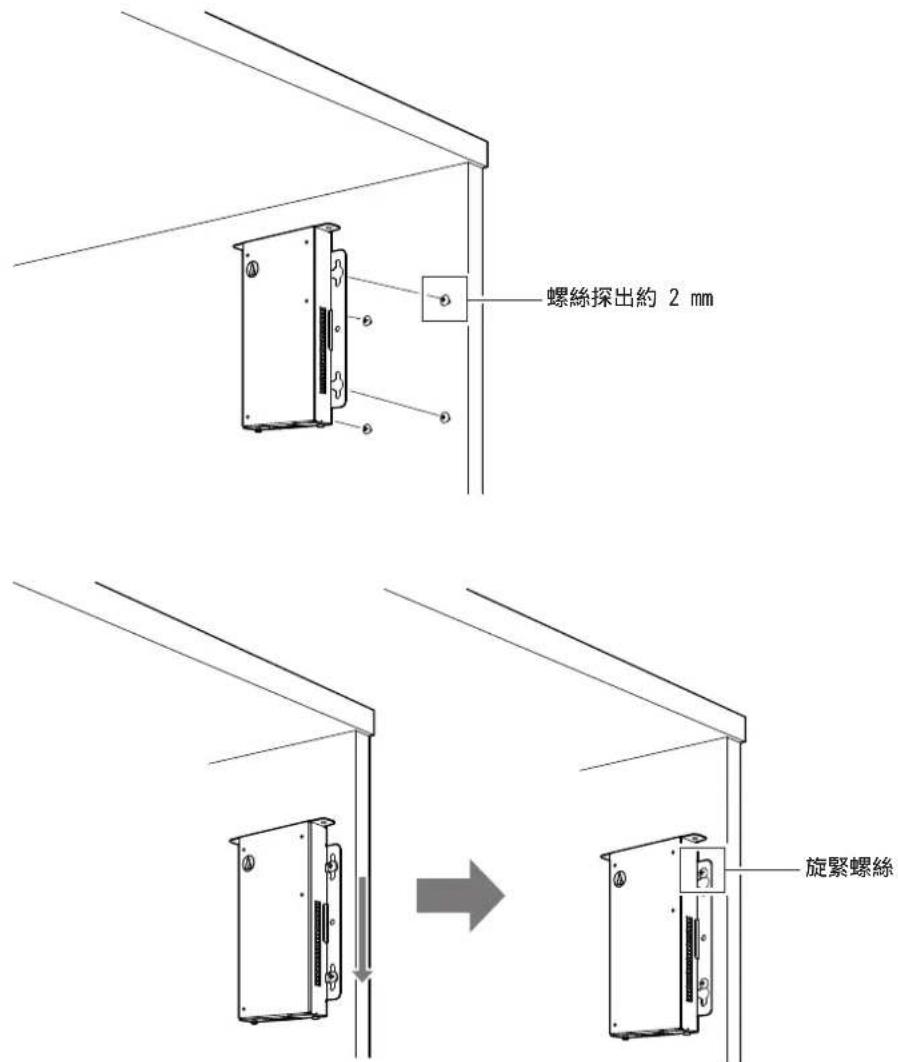

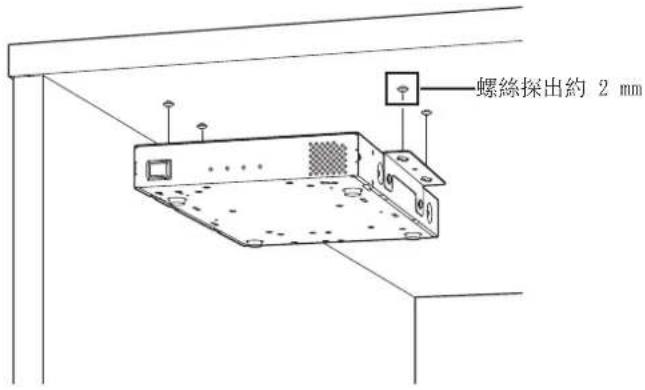

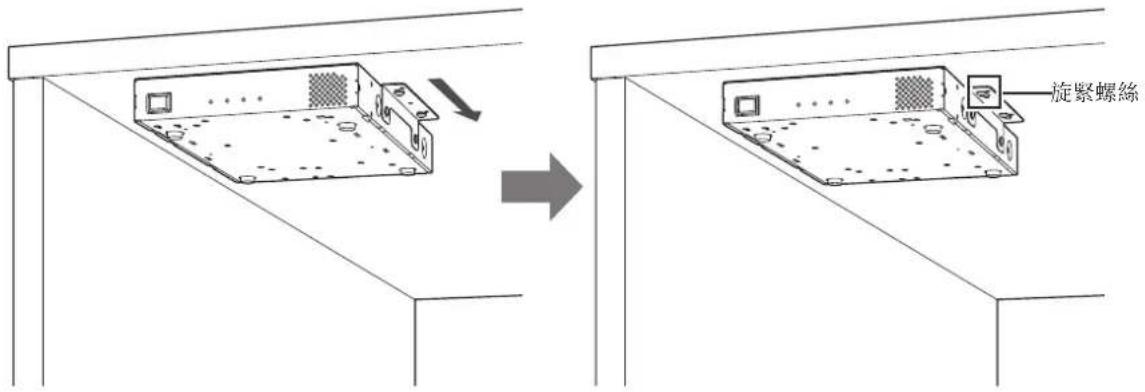

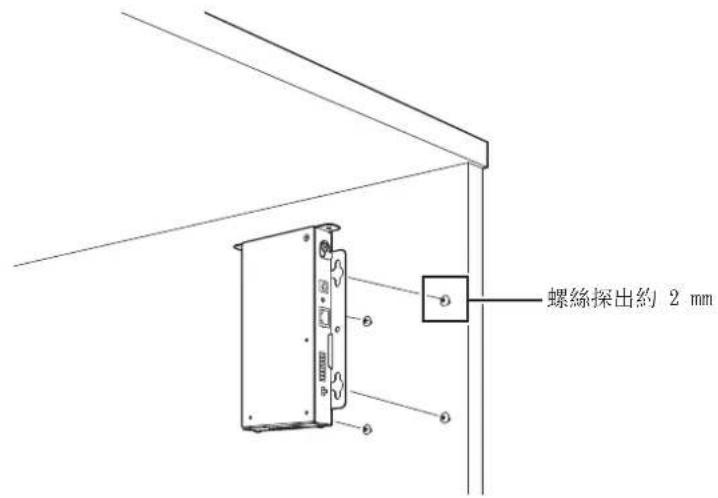

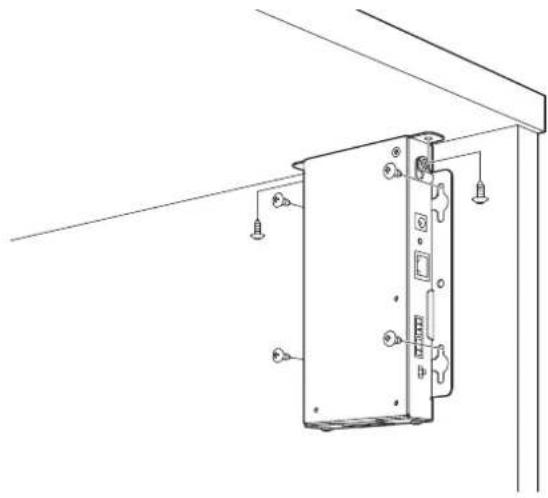

固定於桌面時，使螺絲探出約 2 mm，然後將 IU 掛在上面。向下滑動 IU，然後旋緊螺絲以固定 IU。 螺絲探出約 2 mm

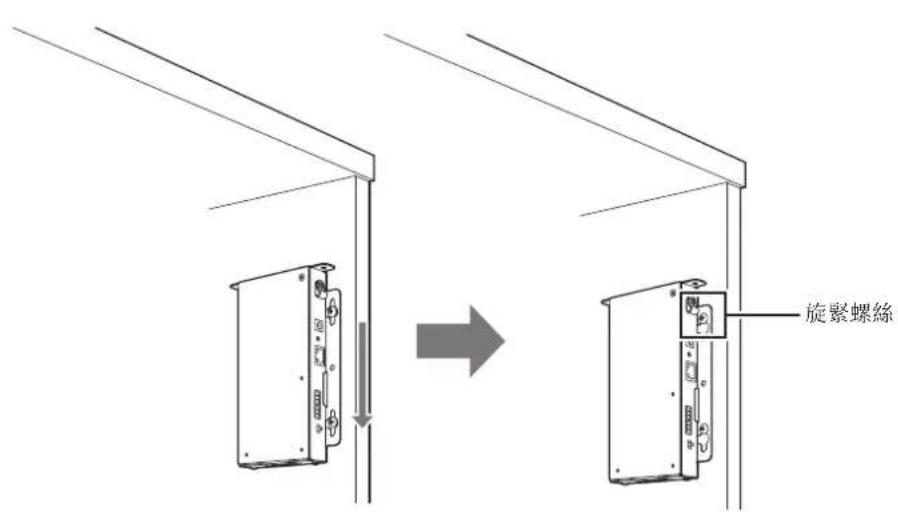

也可將 IU 倒置或側向安裝。安裝時，用螺絲至少固定兩處。

請使用直徑為 5 mm（或以下）且螺絲頭直徑為 6 mm（或以下）的螺絲。21 ATLK-EXT165

使用 EXT 時，建議您使用獨立模式，同時通過配電裝置或附有集中開關的電源分接頭來為 EXT 和 50CU 供電。

當 EXT 和 50CU 有單獨的電源可個別開啟／關閉電源時，則建議使用遙控模式。 在獨立模式下，使用以下步驟可手動打開和關閉 EXT 的模式開關。若您更改操作順序，則可能無法正確識別連接的 50DU。

開啟 50CU 電源 → 開啟 EXT 的模式開關

關閉 EXT 的模式開關 → 關閉 CU 電源

Audio-Technica LINK 裝置指示燈 指示支援 Audio-Technica LINK 之裝置的連接狀態。

用於連接支援 Audio-Technica LINK 的裝置。

AC 接頭（AC IN） 連接隨附的 AC 電源線。22 如何安裝 ATLK-EXT165

使用隨附的 4 顆螺絲將桌面托架安裝於 EXT165 一側。

在桌面托架的螺絲孔位置，將市售的螺絲（直徑為 5 mm（或以下）且螺絲頭直徑為 6 mm（或以下））旋入桌面或 其他表面，並在外面留出約 2 mm，將 EXT165 置於其上後再向前或向後滑入扣槽，並旋緊螺絲以將其固定就位。

可連接由 Audio-Technica 另售的電源供應器來供電。

用於連接支援 Audio-Technica LINK 的裝置。25 開啟/關閉 Audio-Technica LINK A 端子

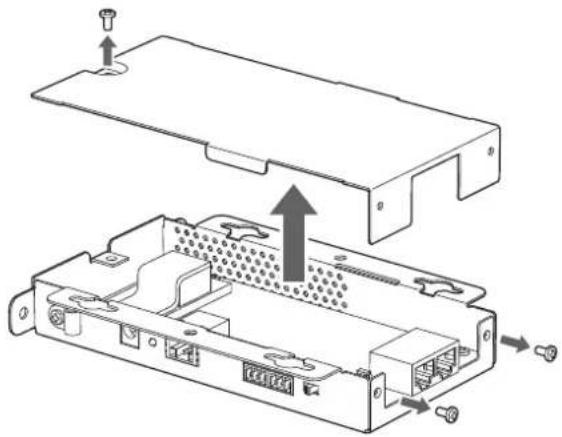

僅限具相應經驗、經授權且合格的維修人員拆下保護蓋以做內部調整。一般操作人員不得以任何理由拆下保護蓋。

將電源供應器的電源線插入電源插座後，裝置中便存在高電壓。維修人員不得在連接電源供應器的情況下做任何內部調整。拆 下保護蓋之前，請先斷開電源供應器與電源之間的連接，因為觸摸內部高壓部件會有危險。另外，為避免受傷，請注意不要觸 摸裝置、其頂部面板或內部的任何尖銳邊緣。

做內部調整時，請勿觸摸其他電子零件，以免發生故障。

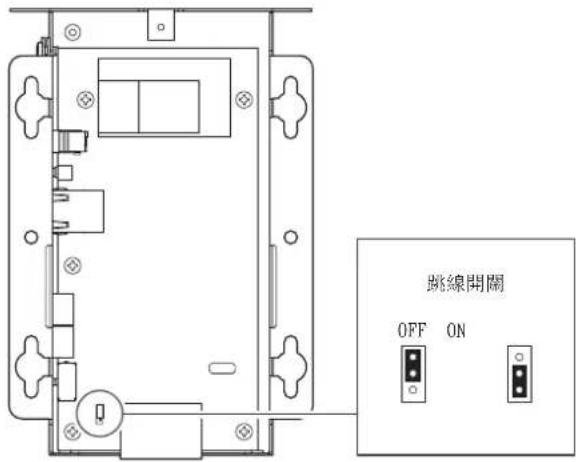

移動跳線開關針腳，以開啟/關閉 Audio-Technica LINK A 端子。預設值為「OFF」。

重新裝回保護蓋，然後安裝在步驟 1 取下的三顆螺絲。26

若要從 Audio-Technica LINK 供電，請使用模式開關來設定操作模式。 Standalone ：始終從 Audio-Technica LINK 端子供電。 Remote 1 ：連接 CU 時，從 Audio-Technica LINK 端子供電。 Remote 2 ：透過開啟 / 關閉操作輸入端子上的 Remote 和 GND，控制 Audio-Technica LINK 端子的供電（下圖）。

關閉（Remote 短接至 GND）：電源打開27 安裝 ATLK-EXT25

使 EXT25 與桌子邊緣等對齊，然後使用螺絲固定。

固定於桌面時，使螺絲探出約 2 mm，將 EXT25 掛在上面後再向下滑入扣槽，然後旋緊螺絲以固定 EXT25。 螺絲探出約 2 mm

也可將 EXT25 倒置或側向安裝。安裝時，用螺絲至少固定兩處。

請使用直徑為 5 mm（或以下）且螺絲頭直徑為 6 mm（或以下）的螺絲。28 ATUC-VU

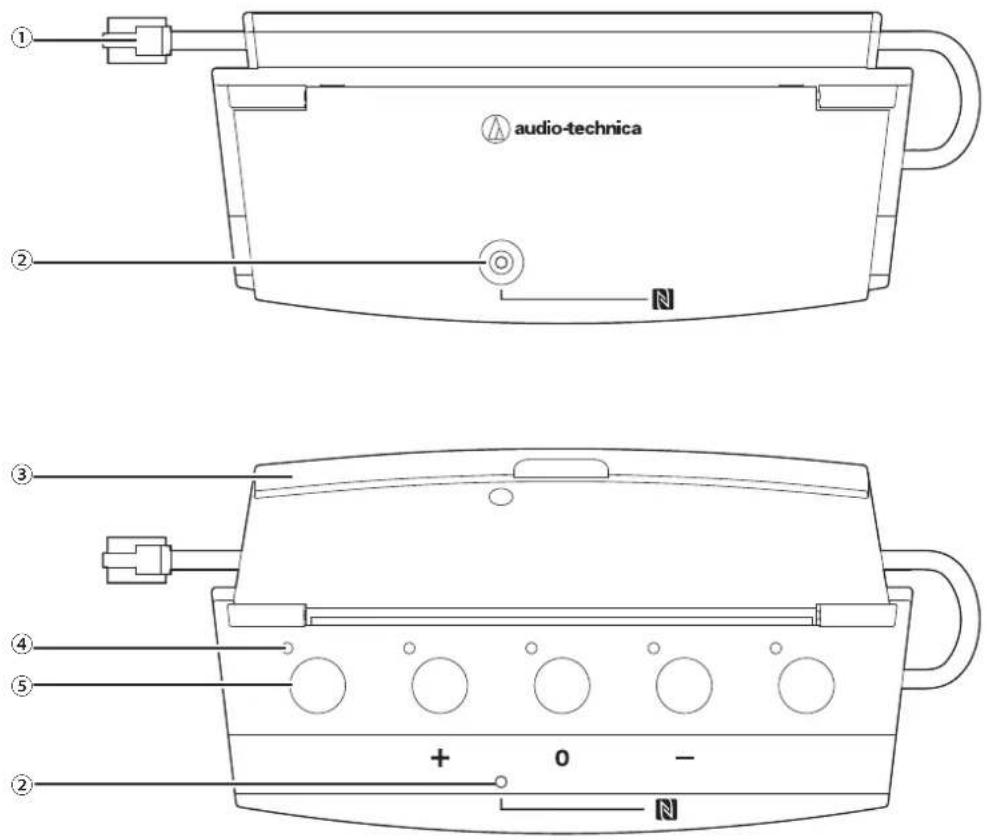

於連接至 ATUC-50CU 的控制 PC 上管理並儲存所收集到的投票結果。

NFC 卡讀取器為內建。經過此區域時，將讀取相容 NFC 卡的 ID。

若要再次輕觸相容 NFC 卡（NFC 卡不能工作時，諸如此類），請等待 0.5 秒以上。

透過 IP 控制，使用 NFC 功能並控制按鈕和指示燈。關於詳細資訊，請參閱「IP 控制協定規範」。

當連接至開啟優先順序設定的 DUa 時，可透過 Web Remote 為按鈕和指示燈分配專用功能。關於詳細資訊，請參閱「Web Remote 版」。29 從 ATUC-50CU 變更設定 若要變更 50CU 設定，您可以在顯示幕的主頁畫面上選擇「Set」。 可變更的項目如下所示。 關於其他詳細設定和各個 50DU/IU/INT 的設定，請使用 Web Remote。

變更網路設定項目後，必須重新啟動 50CU，設定值才

按下 ENTER 按鈕，輸入選擇的字母。

重複步驟 1 和 2，輸入所需的文字。 要刪除剛輸入的字元，請依照以下程序操作。 將游標移到要編輯的字元 ：(1) 按住 BACK 按鈕，旋轉飛梭旋鈕，移動游標。(2) 放開 BACK 按鈕。 要刪除剛輸入的字元 ：(1) 將游標移到要刪除的字元。(2) 按住 BACK 按鈕時，按下 ENTER 按鈕。 將刪除目前處於游標位置的字元。 若游標在文字後面以「_」狀態閃爍，代表將刪除游標前面的字元。 要變更剛輸入的字元 ：(1) 將游標移到要編輯的字元。(2) 旋轉飛梭旋鈕，選擇所需的字元。 要結束編輯 ：(1) 游標處於「 」閃爍狀態時，按下 ENTER 按鈕。 編輯結束後，游標會移至文字最後，且「_」會閃爍。

若要輸入文字，在游標處於「_」閃爍狀態時，按下 ENTER 按鈕。

Completed! ，後面接著檔案名稱。31 同聲傳譯單元（ATUC-50INT）概述

50DU/IU/INT 的最大連接數為 300 席（連接三席 CU 時）。

INT 僅能連接至主機 50CU。不能將其連接至從機 50CU。

在搭配同聲傳譯單元 ATUC-50INT 的情況下，數位會議系統 ATUC-50 可以進行以下三種類型 ((1) - (3)) 的同聲傳譯。 本部分簡要說明在依照下表設定同聲傳譯語言後所能進行的操作。

音訊組 1 英語音訊組 2 日語音訊組 3 法語 (1) 使用兩種語言同聲傳譯（2 種語言）

在 2 種語言 同聲傳譯模式下，可以從三種同聲傳譯方式中選擇

例如，當設定「英語 → 日語」作為同聲傳譯方式時，顯示幕 ① 的左側將顯示字元「F」，而右側數位則顯示「2」。同時，在 監聽頻道中將聽到目前發言。此外，從 INT 麥克風輸入的同聲 傳譯發言也將被輸出至音訊組 2（日語組）。

當選擇雙向同聲傳譯方式時，單單透過此 INT1 即可建立同聲傳 譯系統。按下同聲傳譯語言選擇按鈕 ⑥ 可以在「日語 → 英語 （輸出語言 A）」和「英語 → 日語（輸出語言 B）」之間切換同 聲傳譯方式，同時還可切換所輸出的同聲傳譯發言。無論選擇何 種同聲傳譯方式，如「日語 → 英語（輸出語言 A）」或「英語

• 日語（輸出語言 B）」，結果皆不予以儲存。啟動系統時，同 聲傳譯方式將還原至「日語 → 英語（輸出語言 A）」。 "Hello""Thank you"" こんにちは "" ありがとう "

B 日語 2日語 → A 英語 1 翻譯員可執行切換操作，以監聽語言組 1（主語言）的音訊32 (2) 使用三種語言同聲傳譯（3 種語言）

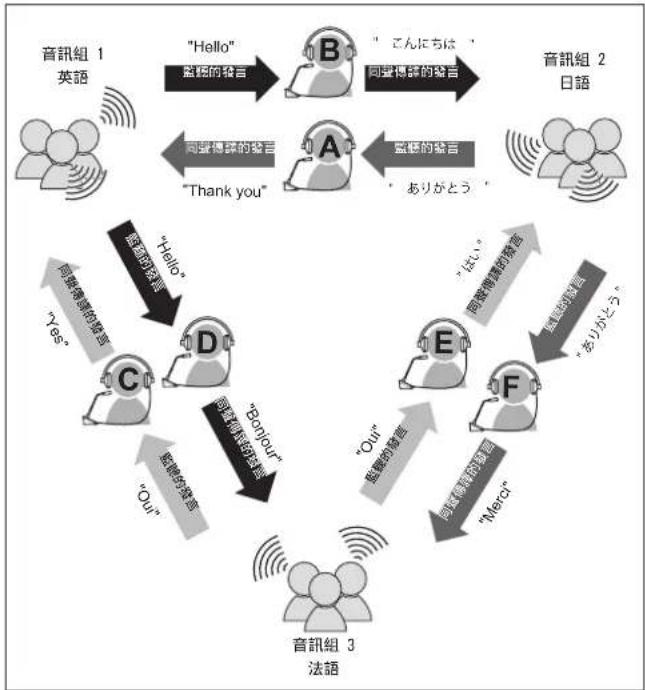

在 3 種語言 同聲傳譯模式下，可以從九種同聲傳譯方式中選擇

2 種語言 設定下共有三種組合方式。隨著語言數增加，其基本 工作原理與 2 種語言 同聲傳譯相同。

翻譯員可執行切換操作，以監聽語言組 1（主語言）的音訊

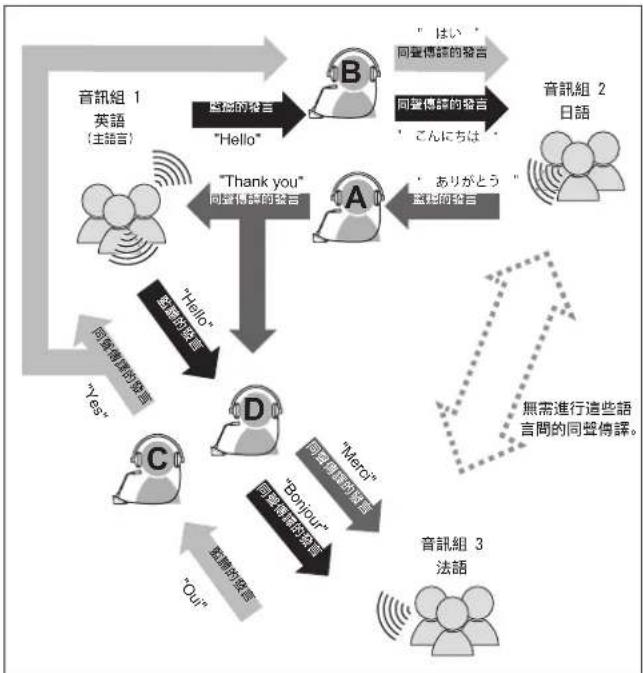

在三種語言中，音訊組 1 的語言被用作主語言（此處英語為主 語言），如此可實現通過第 3 方語言同聲傳譯。（參閱下表）

例如，從法語同聲傳譯為日語時，翻譯員 C 會先進行「法語 → 英語」的傳譯。翻譯員 B 將監聽頻道切換至主語言「1」，聆聽 翻譯員 C 的英語傳譯，然後再進行「英語 → 日語」的同聲傳譯。

除此之外，其基本工作原理與 2 種語言同聲傳譯相同。

其他連接尚未全部完成前，請勿插入 AC 電源線。 將插頭整個插入。 連接鬆脫可能導致故障或噪音。

另請參閱外接裝置隨附的操作手冊。 雖然此處對 50CU、50DU 和 INT 連接做了描述，但由於基本 IU 連接與 50DU 相同，因此在連接 IU 時請參閱連接 DU 的說明。關於可連接 IU 的數量，請參閱「區域網路纜線長度、連接席位數與所需 EXT 數量的關係」表（ 頁數 36，43）。整個系統連接圖 (1)另請參閱整個系統連接圖 (2)（ 頁數 48）

使用直式纜線。（規格為 24AWG 導線尺寸的護套纜線，或是線徑更粗的纜線也可以） 使用扁平型纜線或無護套纜線可能會產生噪音，影響其他裝置。 請務必建立接地連接。 若要將 50DU/INT 固定在書桌或桌子，請使用 50DU/INT 底部的螺絲孔（3 孔）（螺絲：M3、P=0.5，底部到螺絲尖端要在 6 mm 內）。

將裝置安裝在平面。裝置掉落可能損壞，和 / 或導致人身傷害。 若要在機架中安裝 50CU，請事先閱讀注意事項（

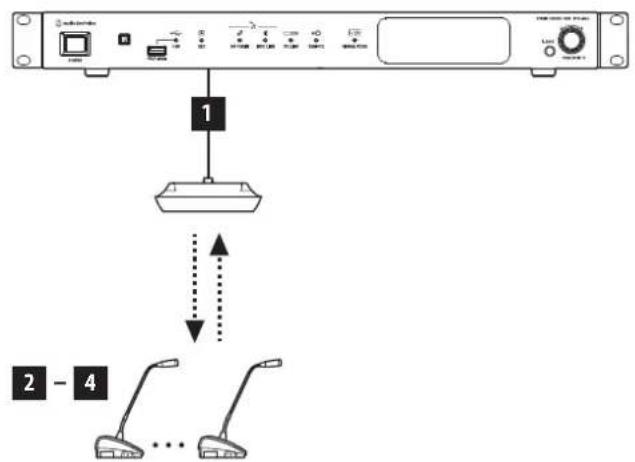

將 50DU/INT 連接至 DU CHAIN A/B 端子。

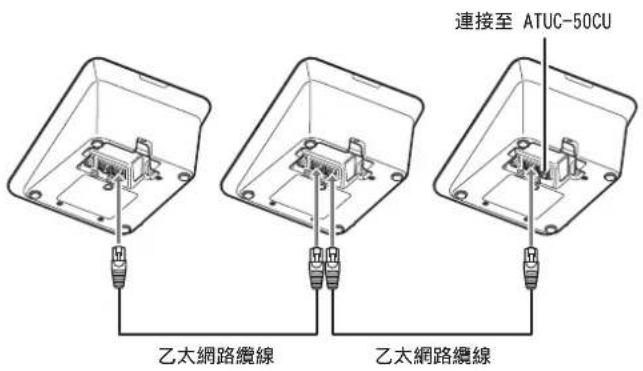

拆下 50DU/INT 底蓋，連接乙太網路纜線。若要拆下底蓋，請將兩側的閂鎖捏在一起。

在 50DU/INT 上，50DU/50CU 連接端子之間沒有區別，因此可以連接至左或右端子。

將 50DU/INT 連接在一起 乙太網路纜線乙太網路纜線連接至 ATUC-50CU

根據安裝環境和操作方法連接 50DU/INT。

將串聯中的 50DU/INT 連接至 DU CHAIN A/B（C/D）端子。與環式連接相比，菊鏈式連接可讓 50DU/INT 與 50CU 之間離得

最後的 50DU/INT最後的 50DU/INT若此處發生連接故障，則停用與最後一個 DU/INT 的所有連接。

將 50DU/INT 連接至各個 DU CHAIN A/B 端子，然後將最後的 50DU/INT 連接在一起，形成環狀。即使環式連接中有任何一處連接失敗，但由於該連接已識別為使用 DU CHAIN A/B 端子的 2 個菊鏈式連接，因此可降低連接失敗的影響，您可以繼 即使連接失敗，但由於該連接已識別為使用 DU CHAIN A/B 端子的 2 個菊鏈式連接，因此您仍然可以繼續控制會議。可多進行一個環式連接，只要將這些端子指定為 DU CHAIN C/D 端子即可。 您也可以組合不同的連線類型，例如使用 DU CHAIN A/B 端子進行環式連接，再使用 DU CHAIN C/D 端子進行菊鏈式連接。菊鏈式連接 ： 環式連接

以 EXT 擴充系統。 透過將 EXT 加入系統，可以增加 50DU/INT 連接的數量並延長連接纜線（區域網路纜線）的總延伸長度。例如，在 DU CHAIN A 和 B 端子上同時使用菊鏈式連接時，透過在 B 端子附近連接 ATLK-EXT165，可以連接總共 100 席 50DU/INT，即每一端子 50 席。35 獨立模式下每個端子/每個 50CU 的最大連接數量 DU CHAIN 中端子連接的最大數量 A B C D 總數

使用 EXT，DU CHAIN 上每個端子可連接的最大席位數為 100 席。

IU 較 50DU 功耗更高，因此連接數量無法達到表中所示的席位數。若連接上述的席位數，可能會損壞 50CU 或 EXT。

關於可連接 IU 的數量，請參閱「區域網路纜線長度、連接席位數與所需 EXT 數量的關係」表（

頁數 36，43）。 使用 3 席 CU 連接時，每個端子/每個 CU 的最大連接數量

DU CHAIN 中端子連接的最大數量 A B 總數 A B 總數 50CU x 2

最多可將 6 席 INT 連接至主機 50CU。36 菊鏈式連接（ATLK-EXT165） ATUC-50DU ATLK-EXT165

對於 50CU-50DU-50DU-…50DU-EXT165 連接，[50DU-EXT165] 間的距離為 L1。

對於 EXT165-50DU-…-50DU-50DU- 連接，[EXT165-50DU] 間的距離為 L3。 區域網路纜線長度、連接席位數與所需 EXT165 數量的關係 ：菊鏈式連接

1 個連接埠菊鏈式連接 （使用 DU） 1 個連接埠菊鏈式連接 （使用 IU） 1 個連接埠菊鏈式連接 （使用 50DUa + VU） 50CU-50DU 50DU-50DU EXT165- 50DU

2 個連接埠菊鏈式連接 （使用 50DU） 2 個連接埠菊鏈式連接 （使用 IU） 2 個連接埠菊鏈式連接 （使用 50DUa + VU） 50CU- 50DU 50DU- 50DU EXT165- 50DU

2 席 （總共 84 席） 2 席 50 m 2.0 m 10 m

2 席 （總共 80 席） 2 席 100 m 2.0 m 10 m

4 個連接埠菊鏈式連接 （使用 50DU） 4 個連接埠菊鏈式連接 （使用 IU） 4 個連接埠菊鏈式連接 （使用 50DUa + VU） 50CU- 50DU 50DU- 50DU EXT165- 50DU

4 個連接埠菊鏈式連接 （使用 50DU） 4 個連接埠菊鏈式連接 （使用 IU） 4 個連接埠菊鏈式連接 （使用 50DUa + VU） 50CU- 50DU 50DU- 50DU EXT165- 50DU

2 席 2 席 上表中的數值是根據以下假設來計算。

可連接 50DU 的數量基於使用 ATUC-M 的假設。

可連接 IU 的數量基於使用 ATUC-M、TALK LED、FLOOR LED、8Ω 揚聲器單元、32Ω 阻抗耳機以及帶 LED x 4（每個 7 mA）的 GPO

假定使用 Cat5e 或更高等級的纜線（線徑為 24AWG 或以上的護套纜線）。

1 個連接埠菊鏈式連接 ：假定其中一個 DU CHAIN A/B 端子使用 50DU/IU 菊鏈式連接。

2 個連接埠菊鏈式連接 ：假定相同數量的 50DU/IU 以菊鏈式連接到 DU CHAIN A/B 端子。

4 個連接埠菊鏈式連接 ：假定相同數量的 50DU/IU 以菊鏈式連接到 DU CHAIN A/B 端子，並且相同數量的 DU/IU 以菊鏈式連接到

使用 NFC 時「連接的 50DUa + VU 數量」40

連接 50DU/IU 時，請勿超過可連接 50DU/IU 的數量及可連接長度，否則可能會損壞 50CU 或 EXT165。

視 CU 設定而定，若要將 DU/IU 連接至 CU LINK 端子，也可以將其設定為 DU CHAIN C/D 端子。但是，如果連接到 DU CHAIN A/B 端子的 DU 數量未達上限，請務必將其連接到 DU CHAIN A/B 端子。

上表和註釋對於 INT 和 50DU 而言是相同的。不過，一個系統上可連接的最大 INT 席數為 6。

上表數值是各自的範例。關於其他組合方式，請聯絡當地的 Audio-Technica 經銷商。

在 EXT165-EXT165 之間，EXT165 的連接位置應與連接到 50CU 1 連接埠的 50CU-EXT165 之間具有相同數量的 50DU（下圖

中的 A、B 和 C）。 例如，對於 L1 = 10 m、L2 = 1.5 m 和 L3 = 10 m，1 個連接埠菊鏈式連接的連接數量為 50 席，如下所示。 ATUC-50DU ATLK-EXT165

L2 L2 A=17 B=17 C=16 ATUC-50CU41 菊鏈式連接（ATLK-EXT25）

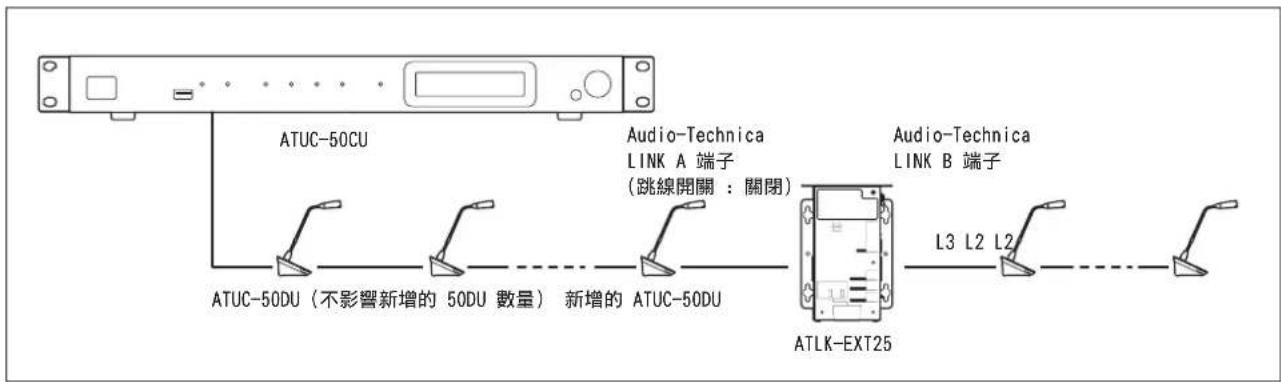

ATUC-50DU（不影響新增的 50DU 數量） 新增的 ATUC-50DU

關閉 ATLK-EXT25 上 Audio-Technica LINK A 端子的跳線開關。

將 ATUC-50CU 一側連接至 ATLK-EXT25 Audio-Technica LINK A 端子，然後將新增的 ATUC-50DU 連接至 Audio-Technica LINK B 端子。

對於 EXT25-50DU-…-50DU-50DU- 連接，[EXT25-50DU] 間的距離為 L3。 每個 ATLK-EXT25 的區域網路纜線長度與連接席位數的關係 ：菊鏈式連接

新增的 50DU 數量 新增的 IU 數量

10 m 1.5 m-5.0 m 12 席 8 席 7 席 上表中的數值是根據以下假設來計算。

可連接 50DU 的數量基於使用 ATUC-M 且揚聲器輸出電平採用預設設定的假設。

可連接 IU 的數量基於使用 ATUC-M、TALK LED、FLOOR LED、8Ω 揚聲器單元、32Ω 阻抗耳機以及帶 LED x 4（每個 7 mA）的 GPO 端子，且揚聲器輸出電平採用預設設定的假設。

假定使用 Cat5e 或更高等級的纜線（線徑為 24AWG 或以上的護套纜線）。

1 個連接埠菊鏈式連接 ：假定其中一個 DU CHAIN A/B 端子使用 50DU/IU 菊鏈式連接。

2 個連接埠菊鏈式連接 ：假定相同數量的 50DU/IU 以菊鏈式連接到 DU CHAIN A/B 端子。

4 個連接埠菊鏈式連接 ：假定相同數量的 50DU/IU 以菊鏈式連接到 DU CHAIN A/B 端子，並且相同數量的 DU/IU 以菊鏈式連接到

使用 NFC 時「新增的 50DUa + VU 數量」42

連接 50DU/IU 時，請勿超過可連接 50DU/IU 的數量及可連接長度，否則可能會損壞 50CU 或 EXT25。

視 CU 設定而定，若要將 DU/IU 連接至 CU LINK 端子，也可以將其設定為 DU CHAIN C/D 端子。但是，如果連接到 DU CHAIN A/B 端子的 DU 數量未達上限，請務必將其連接到 DU CHAIN A/B 端子。

上表和註釋對於 INT 和 50DU 而言是相同的。不過，一個系統上可連接的最大 INT 席數為 6。

上表數值是各自的範例。關於其他組合方式，請聯絡當地的 Audio-Technica 經銷商。

EXT25-EXT25 之間的 50DU 數量（下圖中的 B 和 C）應連接得盡可能平均。例如，對於 L2 = 2.0 m 和 L3 = 10 m，1 個 連接埠菊鏈式連接的連接數量為 50 席，如下所示。 ATLK-EXT25

L2 L2 A=34 B=8 C=8 ATUC-50CU43 環式連接（ATLK-EXT165） ATUC-50CU ATLK-EXT165

對於 50CU-50DU-50DU-…50DU-EXT165 連接，[50DU-EXT165] 間的距離為 L1。

對於 EXT165-50DU-…-50DU-50DU- 連接，[EXT165-50DU] 間的距離為 L3。 區域網路纜線長度、連接席位數與所需 EXT165 數量的關係 ：環式連接 纜線長度 1 個環式連接（使用 50DU） 1 個環式連接（使用 IU） 1 個環式連接 （使用 50DUa + VU） 50CU-50DU 50DU-50DU EXT165- 50DU

纜線長度 2 個環式連接（使用 DU） 2 個環式連接（使用 IU） 2 個環式連接（使用 50DUa + VU） 50CU- 50DU 50DU- 50DU EXT165- 50DU

78 席） 4 席 上表中的數值是根據以下假設來計算。

可連接 50DU 的數量是基於使用 ATUC-M 的情況。

可連接 IU 的數量是基於使用 ATUC-M、TALK LED、FLOOR LED、8Ω 揚聲器單元、32Ω 阻抗耳機以及帶 LED x 4（每個 7 mA）的 GPO 端子的情況。

假定使用 Cat5e 或更高等級的纜線（線徑為 24AWG 或以上的護套纜線）。

1 個環式連接 ：假定 DU CHAIN A/B 端子的 A-B 端子之間採用環式連接。

2 個環式連接 ：DU CHAIN A-B 端子和 DU CHAIN C-D 端子皆使用一個環式連接。

使用 NFC 時「連接的 50DUa + VU 數量」

連接 50DU/IU 時，請勿超過可連接 50DU/IU 的數量及可連接長度，否則可能會損壞 50CU 或 EXT165。

上表和註釋對於 INT 和 50DU 而言是相同的。不過，一個系統上可連接的最大 INT 席數為 6。

上表數值是各自的範例。關於其他組合方式，請聯絡當地的 Audio-Technica 經銷商。45 環式連接（ATLK-EXT25） ATUC-50CU ATLK-EXT25（固定） ATLK-EXT25（新增） L3 L2 L2 L3

連接至 DU CHAIN C 端子 連接至 DU CHAIN D 端子

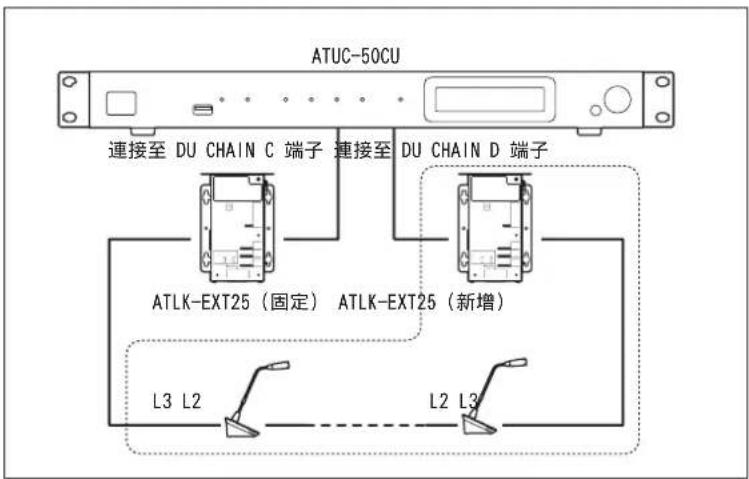

開啟 ATLK-EXT25 上 Audio-Technica LINK A 端子的跳線開關。

對於環式連接，請將 1 席 ALTK-EXT25（固定）連接至 DU CHAIN C 端子 ；然後，對於新增的每席 ATLK-EXT25，您可以於

圖中所示的虛線內增加盡可能多的 50DU。

對於 EXT25-50DU-…-50DU-50DU- 連接，[EXT25-50DU] 間的距離為 L3。 每個 ATLK-EXT25 的區域網路纜線長度與連接席位數的關係 ：環式連接

新增的 50DU 數量 新增的 IU 數量

10 m 1.5 m-5.0 m 7 席 5 席 4 席 上表中的數值是根據以下假設來計算。

可連接 50DU 的數量基於使用 ATUC-M 且揚聲器輸出電平採用預設設定的假設。

可連接 IU 的數量基於使用 ATUC-M、TALK LED、FLOOR LED、8Ω 揚聲器單元、32Ω 阻抗耳機以及帶 LED x 4（每個 7 mA）的 GPO 端子，且揚聲器輸出電平採用預設設定的假設。

假定使用 Cat5e 或更高等級的纜線（線徑為 24AWG 或以上的護套纜線）。

1 個環式連接 ：假定 DU CHAIN A/B 端子的 A-B 端子之間採用環式連接。

2 個環式連接 ：假定 DU CHAIN A-B 端子和 DU CHAIN C-D 端子皆使用一個環式連接。

使用 NFC 時「新增的 50DUa + VU 數量」

連接 50DU/IU 時，請勿超過可連接 50DU/IU 的數量及可連接長度，否則可能會損壞 50CU 或 EXT25。

上表和註釋對於 INT 和 50DU 而言是相同的。不過，一個系統上可連接的最大 INT 席數為 6。

上表數值是各自的範例。關於其他組合方式，請聯絡當地的 Audio-Technica 經銷商。46 CU Link 連接 ：可串聯多達 3 席 50CU（使用 CU LINK A/B 端子串聯 50CU，如下所示）。請將其中一個 50CU 設為主機。由於每席 50CU 最多可連接 100 席 50DU/INT，因此如果使用 3 席 CU，總共就能最多連接 300 席 50DU/INT。請依照以下程序串聯 CU。 將第 1 席從機 50CU 的 CU LINK A 端子連接到主機 50CU 的 CU LINK B 端子。 串聯 2 席從機 50CU 時，將第 2 席從機 50CU 的 CU LINK A 端子連接到第 1 席從機 50CU 的 CU LINK B 端子。多達 100 席多達 100 席（無法連接 INT）多達 100 席（無法連接 INT）主機 50CU第 1 台從機 50CU 未使用端子 A。

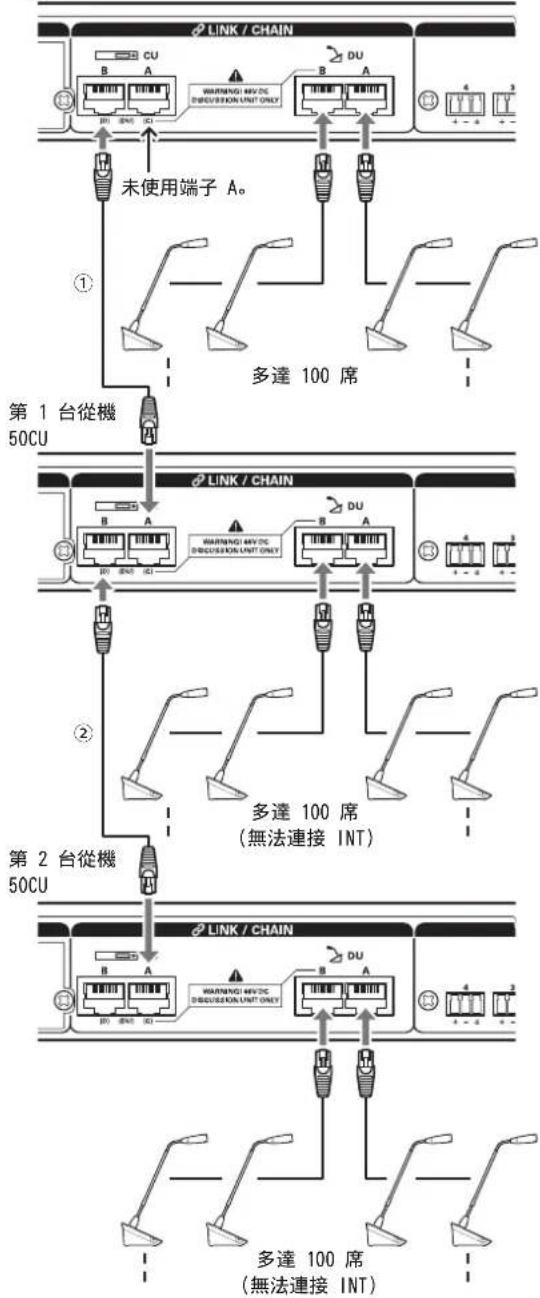

50CU 第 1 台從機 50CU 第 2 台從機 50CU2-CU LINK [主機] [ 擴展最後單元 ] -3-CU LINK [主機] [擴展(通過)] [ 擴展最後單元 ]

34）將 50DU/INT 連接到每席 50CU。

若只使用一席 50CU，沒有透過 CU 連接，請務必將 [CU 連接設定 ] 設為 [ 主機 ]。 若 [CU 連接設定 ] 設為 [ 擴展 ( 通過 )] 或 [ 擴展最後單元 ]，我們無法保證操作。

最多可將 6 席 INT 連接至主機 50CU。不能將其連接至從機 50CU。

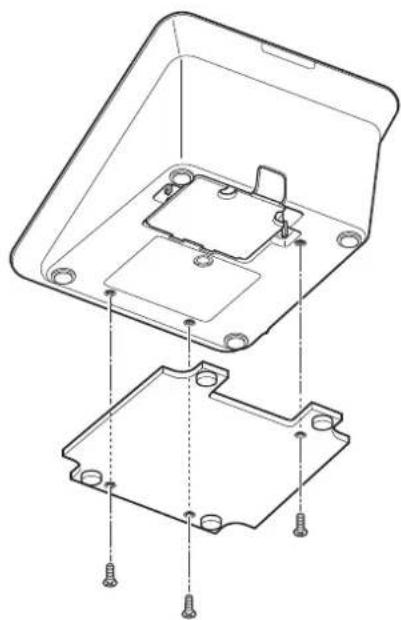

將乙太網路纜線連接至 50DU/INT 後，將底蓋裝回每席 50DU/

乙太網路纜線牢牢固定在 50DU/INT 和底蓋之間。這樣有助於減少 50DU/INT 在乙太網路纜線上支撐的重量。

要將纜線導向後側，請使用穿孔 。要將纜線導向底部，請使用穿孔

使用未固定至書桌或桌子的 50DU/INT 時，建議使用選購件底重（330g），以便放穩。 要購買選購配件，請聯絡我們的業務團隊。47

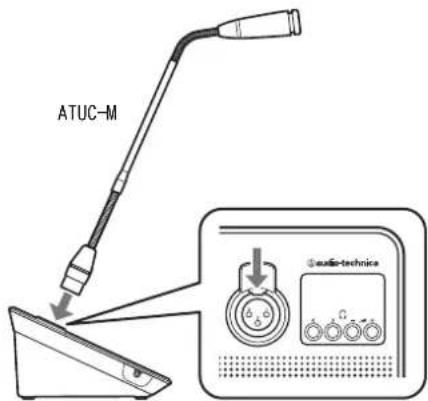

將麥克風 ATUC-M 連接至 50DU/INT

將 ATUC-M 連接至 50DU/INT 的麥克風插孔。

插入 ATUC-M 連接器，直到聽見咔嗒聲為止。

不要試圖抓著 50DU/INT 將 ATUC-M 往上抬。抬起 50DU/INT 時，請務必抓著主機。

慢慢折疊或展開 ATUC-M 伸縮的部分。折疊時，請勿對 ATUC-M 過度用力。

若 ATUC-M 與 50DU/INT 斷開連接，請牢牢握住連接器，同時壓下麥克風釋放桿，然後拆下 ATUC-M。

連接 / 斷開連接 ATUC-M 前，請務必關閉電源。如果未關閉電源，可能發生故障。

將放大器連接至 OUTPUT BAL. 端子。 連接放大器可放大聲音。透過放大器連接揚聲器。OUTPUT BAL. 端子放大器 揚聲器

將外部裝置連接至 IN/OUT 端子時，請在斷開外部裝置的幻象電源後再行操作。若幻象電源開啟，可能會導致意外故障。 連接外接裝置時，另請參閱該裝置隨附的操作手冊。

開啟 50CU，然後測試 50DU 操作

的所有連線是否皆已正確連接後，依照以下程序開啟 50CU 的電源。

檢查是否所有 PA 裝置（例如放大器和混音器）皆

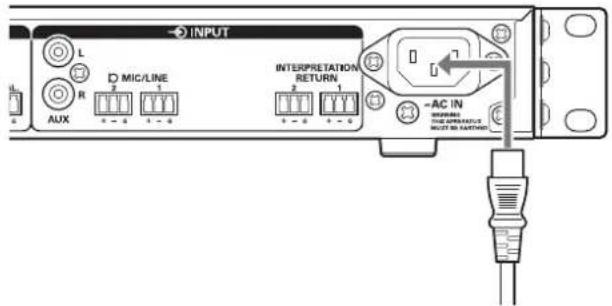

將隨附的 AC 電源線連接至 50CU。

請務必使用隨附的 AC 電源線。使用非隨附的 AC 電源線可能導致問題，例如損壞 50CU，這樣非常危險。 請務必將 AC 電源線牢固連接到接地的壁裝插座。接地不當可能導致觸電。 請確認 50CU 已與單一接地點安全接地。與多個接地點接地，可能引起接地迴路，進而產生噪音，例如嗡

若有一席或兩席從機 50CU 連接至系統，請同時開啟主機 50CU 和從機 50CU 的電源。如果每次電源開啟之間的時間非常長，代表可能無法成功建立 CU Link。 必要時從 50CU（ 頁數 29）指定網路設定。

50CU 啟動後，按下每席 50DU 的 （發言）按鈕，

若各席 50DU 的位置很靠近，將 50DU 揚聲器的音量開得太大聲時，可能會引起嘯叫。在這種情況下，請將各席 50DU 移遠，或降低音量。48

檢查 50DU 是否運作後，關閉 50CU 再進行下一個 步驟，也就是將 50CU 連接到網路裝置。

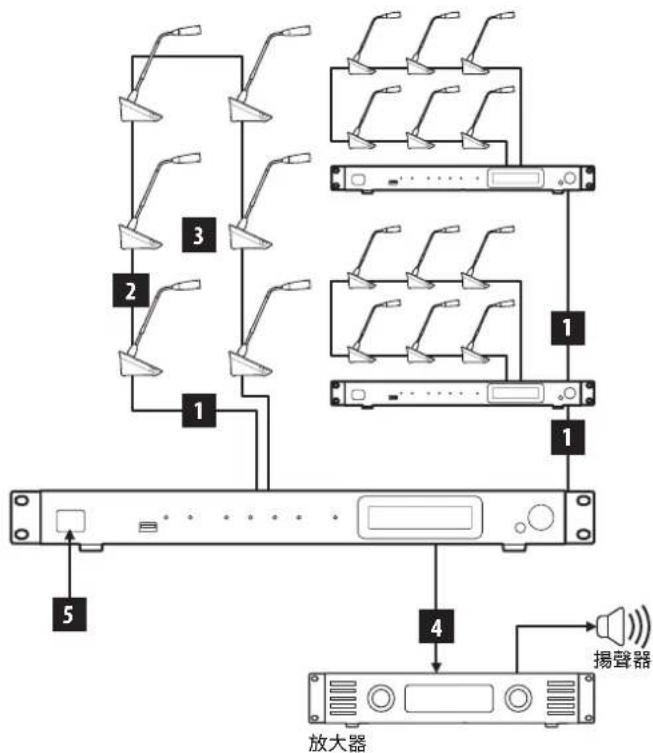

如果放大器的電源開啟，請先關閉放大器的電源。整個系統連接圖 (2)Web RemoteControl

若要透過 Web Remote 指定詳細的會議系統設定，只要將 50CU 連接網路即可。

使用乙太網路纜線透過 NETWORK 端子將 50CU 連

請小心，不要將乙太網路纜線從網路裝置連接到 CU LINK 端子或 DU CHAIN 端子，否則可能會損壞連接的

切換型集線器NETWORK 端子乙太網路纜線

如果網路上有正在執行的 DHCP 伺服器，50CU 會自動指定網路設定，包括 IP 位址。

如果網路上沒有正在執行的 DHCP 伺服器，請從 Set 功能表 → System Setting 手動指定網路設定，包括 IP 位址（

10）。 若手動指定設定，請向網路管理員詢問設定項目。

因網路環境和外接裝置造成的通訊錯誤和故障，本公司恕不責任。 在電腦上停用防火牆設定。否則「Locate」將無法辨識 50CU。切換型集線器NETWORK 端子

乙太網路纜線使用乙太網路纜線將 50CU 直接連接到 Windows PC/ Mac 如果電腦配備 NIC（Network Interface Card，網路介面卡），您也可以使用乙太網路纜線將 50CU 直接連接到電腦。

請小心，不要將乙太網路纜線從電腦連接到 CU LINK 端子或 DU CHAIN 端子，否則可能會損壞電腦。

將乙太網路纜線（直穿式）連接到 50CU 的 NETWORK 端子，以及電腦/Mac 的乙太網路端子。

在 Windows PC ／ Mac 的網路設定中，Windows PC 請選擇「自動取得 IP 位址」，Mac 請選擇「使用 DHCP」，然後儲存設定。

按下 BACK 按鈕，關閉 Set 功能表。

變更網路設定項目後，必須重新啟動 50CU，設定值才 由於沒有 DHCP 伺服器，所以會使用 APIPA（Automatic Private IP Addressing，自動私人 IP 位址）功能，自動將 IP 位址分配到 Windows PC ／ Mac 及 50CU。49 ATUC-IR 系統 IR 系統連接範例

IRCU CD 播放器 使用 USB 裝置錄音／ SFX

ATUC-IRCUDAN 可連接至支援 Dante 的裝置。50 部件名稱和功能（ATUC-IR 系統） ATUC-IRCU/ATUC-IRCUDAN

USB 端子 連接 USB 裝置（大量儲存裝置），例如 USB 快閃磁碟機或 USB 硬碟，即可執行以下操作。

支援 FAT16 和 FAT32 檔案系統

請勿嘗試使用已破裂、已變形或使用膠帶等物修理的 USB 裝置（大量儲存裝置）。

請勿在 USB 裝置（大量儲存裝置）中為此系統儲存或 建立不必要的檔案或資料夾。否則可能會影響系統作

IRCU/IRCUDAN 與具備特殊功能（例如安全性功能）的 USB 裝置（大量儲存裝置）不相容。

USB 存取指示燈 表示 USB 裝置（大量儲存裝置）的連接狀態。

指示燈亮綠燈時，請勿移除 USB 裝置（大量儲存裝置），

如果在錄音狀態或錄音暫停狀態移除 USB 裝置（大量 儲存裝置），錄製的檔案可能無法正確寫入。錄音期間， 請勿移除 USB 裝置（大量儲存裝置）。

建議您將重要內容同時錄製在另一台錄製設備上作為

異常狀態（例如與 IRDU 通訊失敗）：閃爍綠燈

異常狀態（例如與 IRDU 通訊失敗）：閃爍綠燈

異常狀態 ：（例如與 CU 通訊失敗）：閃爍綠燈

異常狀態 ：（例如外部傳輸重試失敗）：閃爍綠燈

SIGNAL/PEAK 指示燈 表示音訊訊號電平，例如 ：

2dBFS 以上 ：亮紅燈 調整電平，使其在操作時不會亮紅燈。

BACK 按鈕 返回上一個或上一層畫面／項目。 按住此按鈕，即可從任何畫面返回主頁畫面。51

飛梭旋鈕 /ENTER 按鈕 旋轉飛梭旋鈕，即可選擇所需的項目，然後按下 ENTER 按鈕

鎖定操作按鈕（按鍵鎖定功能） 同時按下 BACK 按鈕和 ENTER 按鈕超過 2 秒，即可啟動按 鍵鎖定功能，除了電源開關，會鎖定前面板的所有操作。

操作按鈕鎖定時，同時按下 BACK 按鈕和 ENTER 按鈕超過 2 秒，即可解除鎖定操作按鈕。 顯示幕和飛梭旋鈕操作 ：

的項目是目前選擇的項目。 旋轉飛梭旋鈕，即可移動

選擇要執行的操作，然後按 下 ENTER 按鈕。

旋轉飛梭旋鈕，即可調整 IRCU 輸出電平（OUTPUT 1）。

按下 ENTER 按鈕，同時旋轉飛梭旋鈕，即可調整電平，以 10 步進為增量。

錄音操作（Rec） R（錄音剩餘時間）／E （錄音進行時間）顯示畫面 -50 -40 -30 -20 -12 -6 0 6 12 峰值（dBu）

使用飛梭旋鈕選擇在畫面右上方顯示的時間，然後按下 ENTER 按鈕，即可在

Rec Lvl ，按下 ENTER 按鈕，即可進入錄 音電平調整模式。旋轉旋鈕，即可調整錄音電平，請確認峰

按下 ENTER 按鈕，同時旋轉飛梭旋鈕，即可調整電平，以 10 步進為增量。

[1] Recall Presets ：旋轉飛梭旋鈕，將「>」移至要調回 的項目，然後按下 ENTER 按鈕確認。

[2] Conf.Setup ：變更或查看會議設定。旋轉飛梭旋鈕，將「>」 移至要變更或查看的項目，然後按下 ENTER 按鈕確認。 Pst 功能表項目 ： 設定也可透過 Web Remote 指定。括弧 ( ) 內的項目名稱用 於 Web Remote。 [1] Recall Presets [2] Conf.Setup 01 Conference Mode

06 MicON Trigger （開啟麥克風模式／優先開啟麥克風） 07 MicON Hold Time （麥克風開啟持續時間） 08 Interrupt Option （中斷 / 靜音模式）

可從 [2] Conf.Setup 指定的項目，視會議模式而不

關於項目的詳細資訊，請參閱「Web Remote 版」操作 手冊中的「功能表項目」。

指定設定（Set） 旋轉飛梭旋鈕，將「>」移至所需的項目或設定值，然後按下 ENTER 按鈕確認。 關於設定項目的詳細資訊，請參閱「設定功能表項目」

請小心，不要將乙太網路纜線從網路裝置連接到 CU

LINK 端子或 DU CHAIN 端子，否則可能會損壞連接的

透過 Web Remote 控制或 IP 遙控功能從外接裝置控制時，

Dante 網路端子 (ATUC-IRCUDAN)

連接至 Dante 音訊網路，或在透過 Web Remote / IP 遙控 功能從外接裝置控制時用於連接。

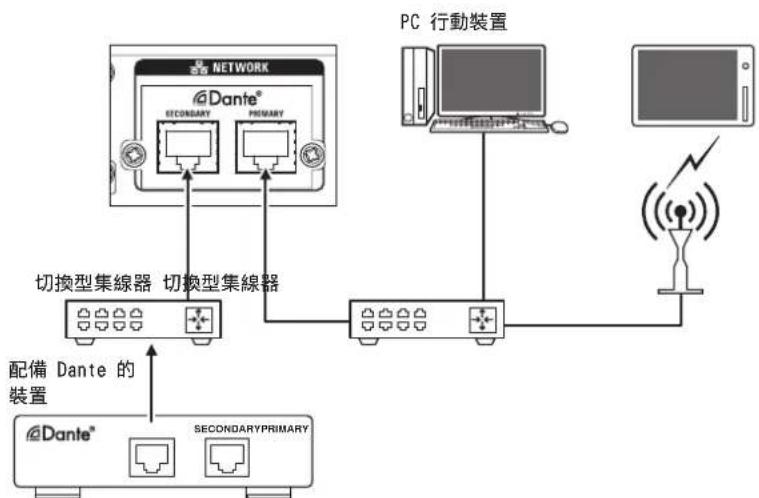

Dante 網路 Web Remote/ 外接控制 Dante 網路 Web Remote/ 外接控制 Redundant Dante 網路 ( 主要 ) Web Remote/ 外接控制 Dante 網路 ( 次要 ) Split Web Remote/ 外接控制 Dante 網路

您也可以將這些端子指定為 DU/IU/INT 端子。

用於連接 DU/IU/INT。您可以使用 A/B 端子透過菊鏈式串接

多席 DU/IU/INT，也可以透過環式串接多席 DU/IU/INT。

排針 ：「+」正相／「–」負相、「G」接地

排針 ：「SIG」訊號（雙系統）／「G」GND

紅外線輸入 / 輸出端子 ：IR ANT 用於連接 ATUC-IRA。

類比輸出（非平衡型）端子 ：輸入（AUX）

排針 ：「+」正相（支援幻象電源）／「–」負相（支援幻象 電源）／「G」接地

輸入類型可在 MIC 和 LINE 之間切換

排針 ：「+」正相／「–」負相、「G」接地

由於隨附的 AC 電源線為三芯插頭，只要 AC 壁裝插座正確接 地，CU 也就能正確接地。

AC 接頭（AC IN） 連接隨附的 AC 電源線。

其他連接（包括從機 CU 和 DU/IU/INT/IRDU）尚未全

請確認 CU 已與單一接地點安全接地。與多個接地點 接地，可能引起接地迴路，進而產生噪音，例如嗡嗡聲。53 ATUC-IRDU PUSH

可以連接 ES925/XLR 和一般 3 針 XLR 類型的麥克風，以及

多功能 LED 指示 IRDU 上的發言狀態。

發言請求遭拒時 ：閃爍綠燈（快速閃爍 4 次，然後熄滅）

LED 可以變更 9 種顏色。請參閱「Web Remote 版」。

按下此按鈕，即可傳送發言請求。再按一次按鈕，即可結束發 言或取消發言請求。此外，若 IRDU 的優先順序設為打開，則 按住此按鈕可停止其他 IRDU 發言或靜音。

雙人模式 會議模式 發言模式 左按鈕 右按鈕

</> 監聽頻道選擇按鈕 使用這些按鈕時，顯示幕上將顯示目前所選監聽頻道。

01 - 03 ：群組 1 - 3 的發言。

變更監聽頻道或調整音量時，會顯示目前的設定值。

電源 LED 電源打開時，最右側的點始終亮起。

後側 LED 指示發言狀態和電池的剩餘電量。

–/+ 耳機音量調整按鈕 操作這些按鈕時，目前的音量（0-20）會顯示在顯示幕上。

IRDU 可接收的紅外線範圍如下所示。 ATUC-M

電源 LED 完成連線後，在打開 IRCU 電源時亮燈。

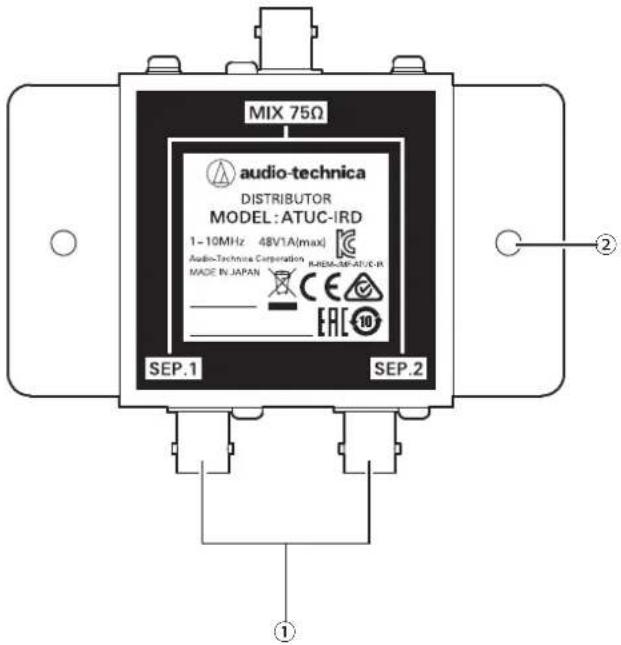

BNC 纜線不是隨附配件。57 ATUC-IRD

• BNC 纜線不是隨附配件。58 ATCS-B60

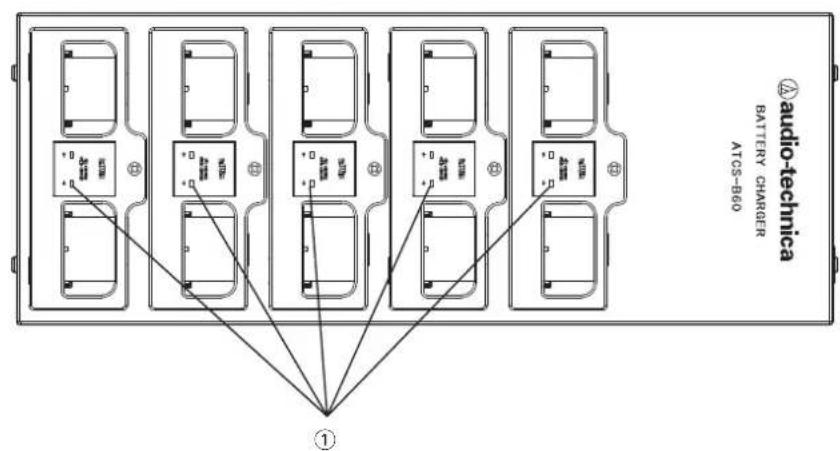

1 將可充電電池插入充電器插槽。 若可充電電池朝向錯誤，LED 不會亮起。 2 充電狀態指示燈 LED 亮紅燈。 若發生充電錯誤，LED 將閃爍紅燈。在此情況下，請重新插入可充電電池。 3 當充電狀態指示燈 LED 亮綠燈時，表示充電完成。 充電將在約 5.5 小時內完成。充電時間因可充電電池中的剩餘電量而異。

運作溫度為 10 - 30℃，儲存溫度為 0 - 20℃。

若長時間不使用充電電池，請將其從 B60 拆下。若仍將充電電池留於 B60 中，在長時間關閉電源的情況下，充電電池會過度 放電，這可能會大大縮短其使用壽命或導致其無法充電。若長時間不使用充電電池，請在不充電的情況下將其妥善存放，並於

本充電電池可充電約 300 次。60 使用 Dante IRCUDAN 支援 Dante 網路音訊。 可以將 ATUC-IR 音訊輸出到 Dante 裝置，或將 Dante 裝置的音訊輸入到 IRCU。 關於 Dante 網路音訊的詳細資訊，請參閱 Audinate 主頁（www.audinate.com）。 在網路中連接 IRCUDAN

1.關於從 OLED 設定的說明 Set 功能表 → System settings → Network Config，然後設定 Config Mode。 2.從 Web Remote 設定 請參閱操作手冊的「Web Remote 版」。

• 也可以從 Dante Controller（Audinate 提供的一個應用程式）變更設定 關於 Dante Controller 的詳細資訊，請參閱 Audinate 主頁（www.audinate.com）。

配備 Dante 的裝置配備 Dante 的裝置

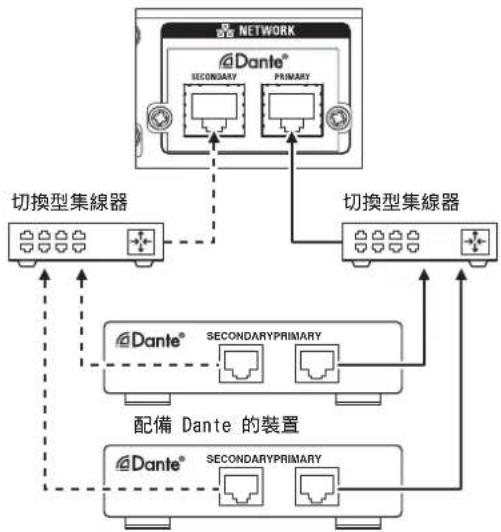

Dante 網路中使用的切換型集線器必須相容十億位元。 關於可以使用的切換型集線器的規格要求，請參閱 Audinate 網頁。 將 Dante 音訊和 IRCU 的外接控制裝置連接至主機或從機端子。 如圖所示，您可以將 PC 或 Dante 裝置直接連接至 IRCU 的網路連接埠。61 Redundant Audio

在音頻冗餘模式下，需要主機和從機的獨立網路。 若出於某種原因致 Dante 主機側網路上發生故障，系統會自動切換至從機網路上的 Dante 音訊。 Split SECONDARYPRIMARY 切換型集線器 切換型集線器 配備 Dante 的

PC 行動裝置 在分離模式下，需要主機和從機的獨立網路。 主機為 IRCU 外接控制端子，從機為 Dante 音訊端子。 IRCU Dante 頻道清單 編號 Dante 傳輸頻道 Dante 接收頻道 1 Active Mic 1 Mic/Line 1 2 Active Mic 2 Mic/Line 2 3 Active Mic 3 Aux L 4 Active Mic 4 Aux R 5 Active Mic 5 Language1-1 6 Active Mic 6 Language1-2 7 Active Mic 7 Language2-1 8 Active Mic 8 Language2-2 9 Active Mic 9 Language3-1 10 Active Mic 10 Langauge3-2 11 Mic/Line 1 12 Mic/Line 262 編號 Dante 傳輸頻道 Dante 接收頻道 13 Aux L 14 Aux R 15 Retrun 1 16 Return 2 17 Output 1 18 Output 2 19 Output 3 20 Output 4 21 Group 0 22 Group 1 23 Group 2 24 Group 3 25 Floor 26 Language 1 27 Language 2 28 Language 363 變更 ATUC-IRCU/ATUC-IRCUDAN 上的設定 若要變更 IRCU/IRCUDAN 設定，您可以在顯示幕的主頁畫面上選 擇「Set」。可變更的項目如下所示。 關於其他詳細設定和各個 DU/IU/INT 的設定，請使用 Web Remote。

文字輸入與 50CU 的操作相同。請參閱「輸入字母」 (

其他連接尚未全部完成前，請勿插入 AC 電源線。 連接裝置時，將連接器整個插入。連接鬆脫可能導致故障或噪音。

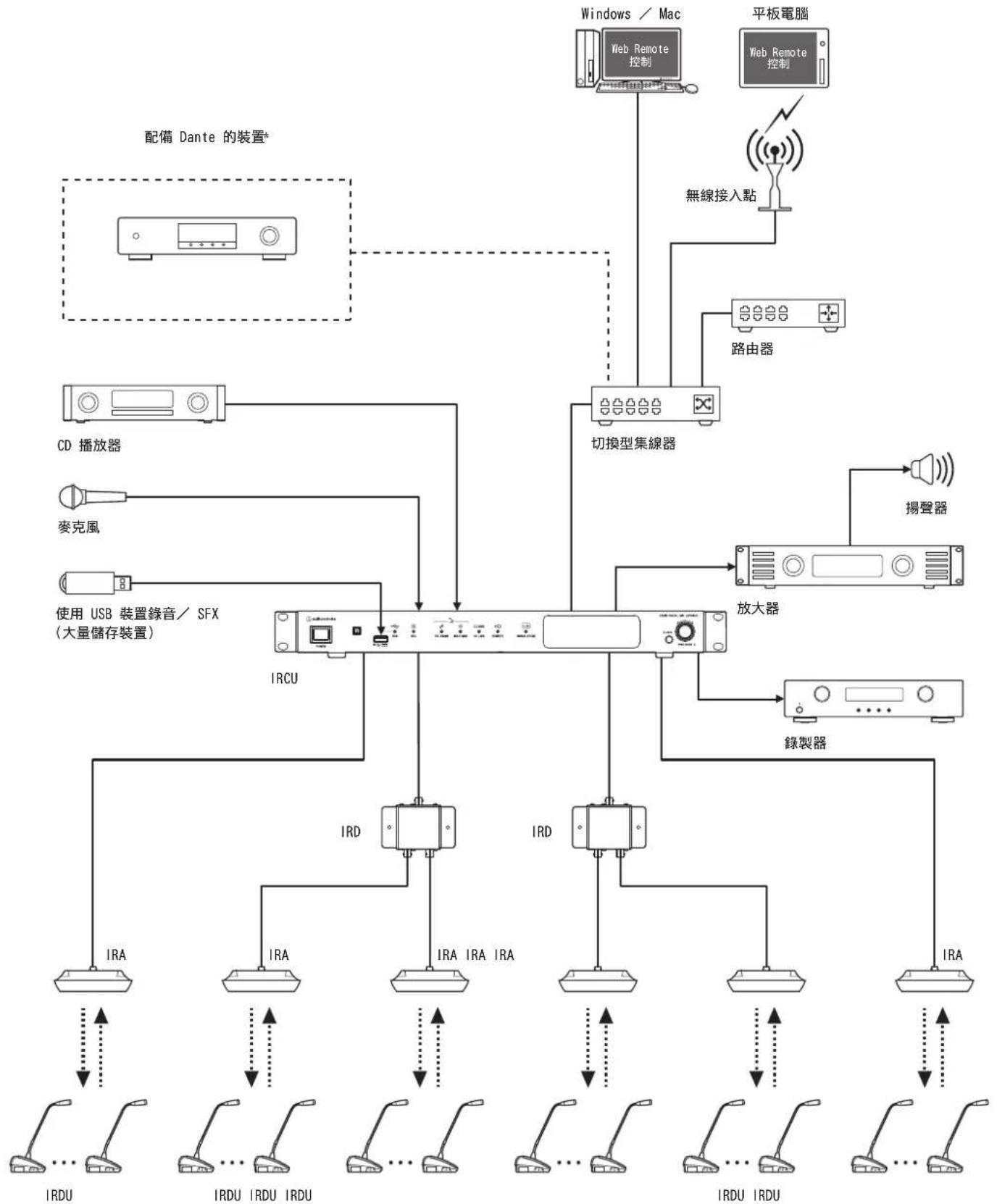

另請參閱外接裝置隨附的操作手冊。整個系統連接圖

將 IRCU 安裝在平面。裝置掉落可能造成損壞，和 /或導致人身傷害。 若要在機架中安裝 IRCU，請事先閱讀注意事項

頁數 5）。 請參閱「操作手冊 - 安裝版」，以安裝 IRA。

使用 BNC 纜線連接 IRCU 和 IRA。

將麥克風 ATUC-M 連接至 IRDU

將 ATUC-M 連接至 IRDU 的麥克風插孔。66

不要試圖抓著 ATUC-M 將 IRDU 往上抬。抬起 IRDU

慢慢折疊或展開 ATUC-M 伸縮的部分。折疊時，請勿 對 ATUC-M 過度用力。

若 ATUC-M 與 IRDU 斷開連接，請牢牢握住連接器， 同時壓下麥克風釋放按鈕，然後拆下 ATUC-M。

連接 / 斷開連接 ATUC-M 前，請務必關閉電源。如果 未關閉電源，可能發生故障。

如果 ATUC-M 上的環式 LED 沒有從亮起變為熄滅，請 重新啟動 IRDU。

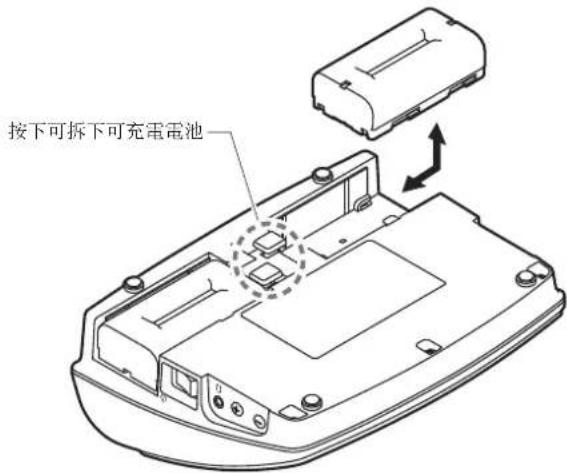

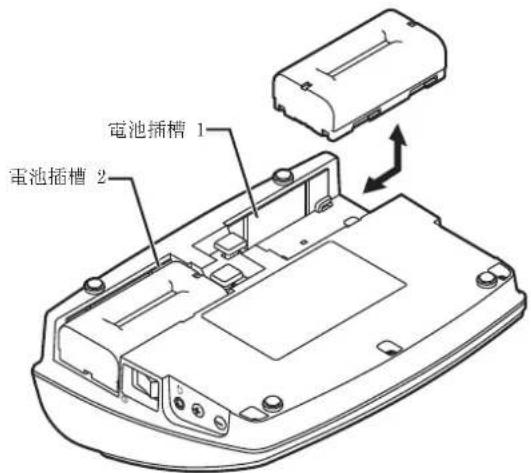

將可充電電池插入 IRDU。 將可充電電池插入 IRDU 的底部。然後，僅需沿箭號方向滑動 可充電電池，即可將其固定。聽見咔嗒聲時，可以確認電池已

電池插槽 2電池插槽 1 若使用的是電源供應器（另售）： 將可充電電池蓋安裝至 IRDU。

安裝可充電電池蓋時，不可使它夾住電源線。否則可

在按下可充電電池 / 可充電電池蓋釋放按鈕的同時，沿箭號方

您可以安裝兩節可充電電池，但一節已足夠。如果同 時安裝兩節可充電電池，則先耗用電池插槽 1 中可充 電電池的電量 ；當此電池的電量耗盡時，會轉而使用 電池插槽 2 中的可充電電池供電。

IRDU 沒有充電功能。若要為其充電，請使用 Audio- Technica 的專用充電器（ATCS-B60）。

使用 IRDU 之前，您需要為每個 IRDU 設定單獨的 ID。

若未設定 ID，則無法正確使用。 設定方法有兩種。「自動設定」將按 IRDU 連接至 IRCU 的順序自

動分配 ID。對於「手動設定」，則可以在 IRDU 上設定 ID。

此設定一次性完成，ID 會記錄到記憶體中。

您可以使用 200 個 ID（從 001 至 200），但不能設定其他號碼。 （所有號碼於出廠時皆設為 001。）

① 在按「BACK」按鈕的同時，打開 IRCU 以進入裝置 ID 設定模式。

② 當 OLED 中顯示「audio-technica ATUC-IR」時，鬆開「BACK」

③ 等待 OLED 顯示變更為「ATUC-IRDU Device ID Auto Assign Mode...」，然後在按「<」/「>」監聽頻道選擇按鈕的同時， 依次打開每個 IRDU（一次一個）。

④ 將依照打開 IRDU 時的順序自動分配 ID。確認 ID 之後，按

右側的多功能按鈕設定 ID。 也可執行與「手動設定」相同的操作來設定所需的任何 ID。 ⑤ 設定所有 ID 後，重新啟動 IRCU。

對於未分配 ID（例如由於紅外線傳輸不佳）的任何 DU，請關閉電源，然後在按「<」/「>」監聽頻道選擇 按鈕的同時，打開電源並執行「自動設定」或「手動 設定」以指定 ID。

① 在按「<」/「>」監聽頻道選擇按鈕的同時，按下電源開關。67 ② 檢視顯示幕以輸入所需的 ID。 < 範例 ：設定 ID「152」> 1 在按「<」/「>」監聽頻道選擇按鈕的同時，按下電源開關。 2 按「<」/「>」按鈕，使 2 顯示為第一個數位。 3 按左側多功能按鈕，設定第二個數位。 4 按「<」/「>」按鈕，使 5 顯示為第二個數位。 5 按左側多功能按鈕，設定第三個數位。 6 按「<」/「>」按鈕，使 1 顯示為第三個數位。 7 按右側多功能按鈕，套用設定。 （完成步驟 7 之後，即可以一般模式使用系統。） 其他步驟嚴格依照 ATUC-50 系統的程序。請參閱「有線系統連接

設定 IRDU 以供使用 開啟所有使用中的 IRDU 的電源，然後啟動 IRCU 時 ：

IRCU 啟動過程結束 ；當連接至 IRDU 的 ATUC-M 上的環式 LED

停止閃爍時，即可使用此裝置。 或者，如果發言模式設為「所有按鈕切換」或「一鍵發言」，則右

側多功能按鈕的 TALK LED（發言 LED）將亮起。

啟動 IRCU，然後開啟 IRDU 的電源時 ：

當 IRDU 啟動過程結束時，ATUC-M 上的環式 LED 將閃爍。按右

側的多功能按鈕可關閉環式 LED 並可以使用 IRDU。如果發言模

式設為「語音」，則 TALK LED（發言 LED）不會亮起。68

ATUC-50/IR 複合系統 ATUC-50 有線會議系統與 ATUC-IR 紅外線會議系統可以組合在一起，作為複合會議系統使用。請參閱本手冊中的有線會議系統與紅外線會 議系統部分，以運作複合會議系統。

IRCU (主機) CD 播放器 使用 USB 裝置錄音／ SFX

關於有線系統與 IR 系統連接和設定 關於連接和設定，請參閱本手冊中的有線會議系統與紅外線會議系統部分，以運作複合會議系統。「有線系統連接和設定」（ 頁數 33）「IR 系統連接和設定」（

頁數 65）IRCU.(主機)IRD IRD

IRA DU（最多.100.席）DU（最多.100.席） DU..

（最多.100.席）50CU（從機）50CU（從機）IRDU（最多.200.席）

獨立模式下每個端子/每個 CU 的最大連接數量 DU CHAIN 中端子連接的最大數量IR 連接數量上限 系統總數A B C D 總數菊鏈式連接 ：50 50 50 50 100

使用 EXT，DU CHAIN 上每個端子可連接的最大席位數為 100 席。

IU 較 50DU 功耗更高，若未使用適當數量的 EXT，連接數量無法達到表中所示的席位數。若在未使用適當數量 EXT 的情況下連接上述的席位數，可能會損壞 CU 或 EXT。 關於可連接 IU 的數量，請參閱「區域網路纜線長度、連接席位數與所需 EXT 數量的關係」表（ 頁數 36，43）。70 使用 3 席 CU 連接時，每個端子/每個 CU 的最大連接數量 IRCU 主機 50CU 從機最大 2 席

最多可將 6 席 INT 連接至主機。71 關於 CU Link 連接 ：

可串聯 IRCU/IRCUDAN ( 主機 ) 和多達 2 席 50CU (從機)（使

用 CU LINK A/B 端子連接，如下所示）。

由於每席 CU 最多可連接 100 席 50DU/INT，因此如果使用 3

席 CU，總共就能最多連接 300 席 50DU/INT。

將第 1 席從機 CU 的 CU LINK A 端子連接到主機 CU 的

串聯 2 席從機 CU 時，將第 2 席從機 CU 的 CU LINK A

端子連接到第 1 席從機 CU 的 CU LINK B 端子。

多達 100 席多達 100 席（無法連接 INT）多達 100 席（無法連接 INT）IRCU/IRCUDAN (主機)第 1 席從機 50CU

2 CU LINK 擴展最後單元 -3 CU LINK 擴展(通過) 擴展最後單元

無需設定 IRCU/IRCUDAN ( 主機 )。

將 50DU/INT 連接到每席 CU。

最多可將 6 席 INT 連接至主機 CU。不能將其連接至 從機 CU。

若使用 CU LINK 連接，請勿使用「Boot Up Preset」

如果發生問題，請先檢查以下項目 ：1. 檢查連接。2. 確認系統正如操作手冊所述運作。3. 檢查外接裝置是否正確運作。檢查裝置未連接到 CU 時的運作狀況。4. 重新啟動網路裝置。 如果系統中有任何裝置未正確運作，請檢查下表所列的項目。如果徵兆未列於下方的檢查清單，請聯絡當地的 Audio-Technica 經銷商。聯絡我們時，我們可能會詢問韌體版本。請依照以下程序查看韌體版本。 從 Web Remote 檢查 ： [設定和維護] → [系統設定] → [實用工具] [設定和維護] → [系統資訊] 從 CU 顯示幕查看 ： Set

• 以 Administrator Operator 身份登入 → System Info

ATUC-50CU/ATUC-IRCU/ATUC-IRCUDAN

徵兆 原因 / 解決方案 頁數無法開啟電源。檢查 AC 電源線是否正確連接。 頁數 47連接的麥克風無法運作。檢查麥克風的連接。 頁數 11檢查並調整 MIC ／ LINE 1 ／ 2 設定。頁數 10

從 Web Remote 檢查 ： [ 設定和維護 ] → [ 安裝設定 ] → [CU 音訊 ] → [ 輸入設定 ] 從 CU 顯示幕查看 ： Set

• 以 Administrator Operator 身份登入 → Audio Setting所連揚聲器的聲音失真或聽不到。檢查所有裝置的連接。 頁數 11將連接纜線整個插入。 -檢查所有裝置的輸入和輸出是否正確連接。 頁數 11檢查端子引腳配置（正相／負相／接地）是否正確。 頁數 11檢查纜線是否損壞。 -檢查並調整所連放大器的設定。 -無法錄音。檢查 USB 裝置（大量儲存裝置）剩餘的記憶體。 -重新連接 USB 裝置（大量儲存裝置），或改用不同的 USB 裝置（大量儲存裝置）。 -雖然已正確執行錄音，但是使用電腦等裝置播放錄音檔時，卻沒有聲 檢查 [ 錄音聲源 ] 設定的錄音頻道是否正確。頁數 10 從 Web Remote 檢查 ： [ 設定和維護 ] → [ 安裝設定 ] → [ 錄製 ] → [USB 錄製設定 ] 從 CU 顯示幕查看 ： Set
• 以 Administrator Operator 身份登入 → Recorder Setting73 徵兆 原因 / 解決方案 頁數

顯示 CU 顯示幕的主頁畫面，然後按下 CU 前面板的 BACK 按鈕，順時鐘旋轉

按下 BACK 按鈕時，逆時鐘旋轉飛梭旋鈕，直到聽到咔嗒聲 3 次為止。

按下 BACK 按鈕時，按下 ENTER 按鈕。 頁數 9 ATUC-IRCUDAN 徵兆 原因 / 解決方案 頁數 Dante Controller 無法辨識。 檢查區域網路纜線的連接。 頁數 60 檢查 Dante 網絡設定。 頁數 63 從 Web Remote 檢查 ： [ 設定和維護 ] → [ 系統設定 ] → [Network/Dante] Dante 音訊無輸入。 檢查 Dante Controller 上的音訊路由是否正確。 - 檢查 Web Remote 上的輸入音訊設定是否正確。 必須在 [ 設定和維護 ] → [ 安裝設定 ] → [CU 音訊 ] → [ 輸入設定 ] 畫面中 選擇「DANTE」作為輸入設定的類型。 頁數 63 Dante 音訊無輸出。 檢查 Dante Controller 上的音訊路由是否正確。 - ATUC-50DU/DUa/INT 徵兆 原因 / 解決方案 頁數

無法開啟電源。 檢查 CU 或其他 DU/INT 的連線。

( 發言 ) 按鈕無法作用。 視會議模式或設定而定， ( 發言 ) 按鈕可能無法作用。檢查會議模式設定。 頁數 10 從 Web Remote 檢查 ： [ 設定和維護 ] → [ 安裝設定 ] → [ 會議 ] → [ 會議模式 ] 從 CU 顯示幕查看 ： Set

Conference Mode 同聲傳譯單元的設定可導致發言的輸出錯誤，即便在發言時按下發言按鈕也是如 此。請檢查同聲傳譯單元的設定。

從 Web Remote 檢查 ： [ 設定和維護 ] → [ 安裝設定 ] → [ 同聲傳譯 ]

[ 設定和維護 ] → [ 安裝設定 ] → [ 同聲傳譯 ]

耳機插孔無法輸出聲音。 將耳機插頭整個插入。 - 利用 + 按鈕提高音量。 頁數 12，

透過 DU/INT 的監聽頻道選擇按鈕，確認能否監聽相應頻道的發言。 頁數 12，

徵兆 原因 / 解決方案 頁數 內建揚聲器無法輸出聲音。 檢查 DU 的連接。 頁數 34 將乙太網路纜線整個插入。 - 檢查纜線是否損壞。 - 從 [ 設定和維護 ] → [ 安裝設定 ] → [DU/IU] → [DU/IU 詳細設定 ]，檢查 [ 揚 聲器 ] 設定是否設為 [ 已啟用 ]。

頁數 10 從 Web Remote 檢查 ： [ 設定和維護 ] → [ 安裝設定 ] → [DU/IU] → [DU/IU 全局設置 ] → [ 揚聲器

SP Output Lvl INT 的內建揚聲器未輸出發言。 - ATUC-M 沒有運作。

將 ATUC-M 連接器插入 DU/INT 的麥克風插孔，直到聽見咔嗒聲為止。 頁數 47

對於 DU ： 從 [ 設定和維護 ] → [ 安裝設定 ] → [DU/IU] → [DU/IU 詳細設定 ]，檢查 [ 麥

對於 INT ： 從 [ 設定和維護 ] → [ 安裝設定 ] → [ 同聲傳譯 ] → [ 同聲傳譯單元設定 ]

• [ 同聲傳譯單元詳細設定 ]，檢查 [ 麥克風 ] 的設定。

檢查 [ 幻象電源 ] 是否未設為 [ 關閉 ]。

檢查 [ 輸入增益 ] 是否未過低。 若讀取預設值，設定便會變為上次

檢查預設資料是否正確。 - 確認自上次設定以來未變更 DU/INT 的數量和拓撲。 - ATUC-50IU 徵兆 原因 / 解決方案 頁數

無法開啟電源。 檢查 CU 或其他 DU/INT 的連線。

ATLK-EXT165 徵兆 原因 / 解決方案 頁數 檢查 AC 電源線是否正確連接。 頁數 47 ATLK-EXT25 徵兆 原因 / 解決方案 頁數 檢查電源供應器（由 Audio-Technica 另售）的連接。 頁數 24 檢查 PoE/PoE+ IN 端子的連接。 檢查所連 DU 的數量未超過可連接的最大席位數。 頁數 3375 徵兆 原因 / 解決方案 頁數 所連 DU 無法運作。 檢查 DU 的連接方法。 頁數 24 如果是連接至 Audio-Technica LINK A 端子，請檢查跳線開關針腳的設定。 頁數 25 檢查模式開關設定。 頁數 26 ATUC-IRDU 徵兆 原因 / 解決方案 頁數 檢查可充電電池的安裝。 頁數 66 檢查可充電電池的剩餘電量。 頁數 59 初始化作業未結束（LED 繼續閃爍）。 檢查 IRDU 和 IRA 的安裝位置。 - 在系統啟動時偵測到的 IRDU 數量可能有限制。請重新檢查紅外線設定。 [ 設定和維護 ] → [ 系統設定 ] → [ 紅外線 ] 在此情況下，可透過操作 IRDU 上的任何按鈕進行連接。 頁數 63 ( 發言 ) 按鈕無法作用。 視會議模式或設定而定， ( 發言 ) 按鈕可能無法作用。檢查會議模式設定。 頁數 10 從 Web Remote 檢查 ： [ 設定和維護 ] → [ 安裝設定 ] → [ 會議 ] → [ 會議模式 ] 從 CU 顯示幕查看 ： Set

Conference Mode 所連麥克風的聲音失真或聽不到。 檢查 IRDU 和 IRA 的安裝位置。 - 檢查裝置的 ID 設定。 頁數 66 可能會干擾紅外線。可以透過所用的紅外線頻率設定來解決此問題。 [ 設定和維護 ] → [ 系統設定 ] → [ 紅外線 ] → [IRDU 頻段 ] 頁數 63 耳機插孔無法輸出聲音。 牢牢將耳機插頭整個插入。 頁數 54 利用 IRDU 上的 + 按鈕提高音量。 頁數 54 透過監聽頻道選擇按鈕，確認能否監聽相應頻道的發言。 頁數 54 內建揚聲器無法輸出聲音。 從 [ 設定和維護 ] → [ 安裝設定 ] → [DU/IU] → [DU/IU 詳細設定 ]，檢查 [ 揚 聲器 ] 設定是否設為 [ 已啟用 ]。 頁數 34

頁數 10 從 Web Remote 檢查 ： [ 設定和維護 ] → [ 安裝設定 ] → [DU/IU] → [DU/IU 全局設置 ] → [ 揚聲器

SP Output Lvl ATUC-IRA 徵兆 原因 / 解決方案 頁數 無法打開 ATUC-IRA 的電源。

Web Remote 畫面顯示的錯誤訊息以及 CU 顯示幕如下所示。

CU LED 錯誤指示燈的狀態會與 CU 顯示幕錯誤訊息一起顯示。

如果採取以下解決方案後，同樣的錯誤仍存在，或者議席需要維修或更換零件，請聯絡當地的 Audio-Technica 經銷商。 Web Remote CU 顯示幕 （LED 指示燈）

使用倒數第二個設定或預設值啟動議席。雖然沒有功能限制，但請務必重 新啟動議席，檢查相同的錯誤是否不會再次出現。

Preset Data Error Pst Data Err 無法讀取預設資料。

若調用預設值或上次成功調用的預設，可能會出現此錯誤。雖然沒有功能 限制，但請務必重新啟動議席，檢查相同的錯誤是否不會再次出現。

DU 供電錯誤 DU Power Err （DU CHAIN ：閃爍綠燈） 為 DU 供電時發生錯誤。

從 CU 斷開全部 DU 連接後，請重新啟動 CU。若同樣的錯誤再次出現， 代表 CU 需要維修。

中同樣的錯誤沒有再次出現，但是連接 DU 後錯誤再次出現， 可能纜線或 DU 損壞。找出損壞的纜線或 DU，進行更換或維修。

DU 通訊錯誤 DU Comm Err （DU CHAIN ：閃爍綠燈） 無法指定 DU 個人設定。

DU 環型至菊鏈連接 DU Ring to Daisy （DU CHAIN ：閃爍綠燈） DU 拓撲已改變（環型至菊鏈連接）。

如果沒有變更 DU 連線仍出現此錯誤，請檢查是否沒有 DU 連線錯誤。

DU 菊鏈至環型連接 DU Daisy to Ring （DU CHAIN ：閃爍綠燈） DU 拓撲已改變（菊鏈連接至環型）。

如果沒有變更 DU 連線仍出現此錯誤，請檢查是否沒有 DU 連線錯誤。

DU 減少的數量 DU Number Decrease （DU CHAIN ：閃爍綠燈） 已連接 DU 數量已減少。

如果沒有變更 DU 連線仍出現此錯誤，請檢查是否沒有 DU 連線錯誤。

DU 超過 100 席 DU Exceeds 100pcs （DU CHAIN ：閃爍綠燈） DU CHAIN A/B/C/D 端子總共連接超過 100 席 DU。

每席 CU 僅能連接 100 席 DU 或更少。

同聲傳譯單元超過 6 席 INT Exceeds 6pcs （DU CHAIN ：閃爍綠燈） DU CHAIN A/B/C/D 端子總共連接超過 6 席 INT。

CU 僅能連接 6 席 INT 或更少。

DU 的 A/B 端超過 50 席 DU A/B Exceeds 50pcs （DU CHAIN ：閃爍綠燈）

DU CHAIN A/B 端子總共連接超過 50 席 INT。

DU CHAIN A/B 端子總共連接 50 席 DU 或更少。

DU 的 C/D 端超過 50 席 DU C/D Exceeds 50pcs （DU CHAIN ：閃爍綠燈）

DU CHAIN C/D 端子總共連接超過 50 席 DU。

DU CHAIN C/D 端子總共連接 50 席 DU 或更少。

CU 通訊錯誤 CU Comm Err （CU LINK ：閃爍綠燈） CU 之間發生通訊錯誤。

CU 連接中斷 CU Link OFF （CU LINK ：閃爍綠燈） CU Link 已取消。

如果意外發生此錯誤，請檢查是否沒有 CU 連線錯誤。

網路通訊錯誤 Network Comm Err （REMOTE ：閃爍綠燈） (1) 發生網路通訊錯誤。 (2) 發生 IP 命令通訊錯誤。

USB 存取錯誤 USB Access Err 存取 USB 裝置（大量儲存裝置）時發生錯誤。

檢查 USB 裝置（大量儲存裝置）是否沒有問題。

檢查使用其他 USB 裝置（大量儲存裝置）是否會發生同樣的錯誤。

USB 格式錯誤 USB Format Err USB 裝置（大量儲存裝置）故障。

檢查 USB 裝置（大量儲存裝置）的格式。

請使用格式為 FAT16 或 FAT32 的 USB 裝置（大量儲存裝置）。77

失敗了。 Failed (1) 因為某些系統錯誤，導致無法指定設定。

重新指定設定，然後檢查是否再次發生同樣的錯誤。 (2) 無法執行播放操作。

檢查 USB 裝置（大量儲存裝置）是否正確連線。

檢查要播放的檔案是否在 USB 裝置（大量儲存裝置）中。

檢查要播放的檔案格式是否正確。（例如您可以用其他播放裝置播放檔案。） (3) 無法執行錄音操作。

檢查 USB 裝置（大量儲存裝置）是否插入 CU。

檢查 USB 裝置（大量儲存裝置）是否停用了防寫保護。

檢查 USB 裝置（大量儲存裝置）的可用空間。

檢查 USB 裝置（大量儲存裝置）是否沒有問題。

檢查使用其他 USB 裝置（大量儲存裝置）是否會發生同樣的錯誤。

檔案匯出失敗。 (4) 無法匯出預設資料。

檢查 USB 裝置（大量儲存裝置）是否沒有問題。

檢查使用其他 USB 裝置（大量儲存裝置）是否會發生同樣的錯誤。

檔案導入失敗。 (5) 無法導入預設資料。

檢查 USB 裝置（大量儲存裝置）是否沒有問題。

檢查使用其他 USB 裝置（大量儲存裝置）是否會發生同樣的錯誤。

記錄 : USB 寫入錯誤 USB Write Err 資料記錄檔無法儲存到 USB 裝置（大量儲存裝置）。

檢查 USB 裝置（大量儲存裝置）是否插入 CU。

檢查 USB 裝置（大量儲存裝置）是否停用了防寫保護。

檢查 USB 裝置（大量儲存裝置）的可用空間。

檢查 USB 裝置（大量儲存裝置）是否沒有問題。

檢查使用其他 USB 裝置（大量儲存裝置）是否會發生同樣的錯誤。

失敗，請關閉電源。 IRCU FW Update Err Please Turn Pwr OFF IRCU 韌體更新期間發生錯誤。

關閉電源，然後重新啟動 CU。 （若無法為第一席 DU 執行更新，或在更新程序期間發生錯誤，且更新無

關閉電源，然後重新啟動 CU。 （若無法為第一席 DUa 執行更新，或在更新程序期間發生錯誤，且更新無

關閉電源，然後重新啟動 CU。 （無法為第一席 INT 執行更新，或在更新程序期間發生錯誤，導致更新無

關閉電源，然後重新啟動 CU。 （若無法為第一席 IU 執行更新，或在更新程序期間發生錯誤，且更新無

除了以下機身序號的 DU 外， 其他已完成。請關閉電源。 XXXXXXXX XXXXXXXX （顯示 8 位數序號清單，全都 屬於無法執行更新的 DU。） Part of DU Failed Please Turn Pwr OFF DU 韌體更新已完成，但無法對某些 DU 執行更新。

無法執行更新的 DU，其序號會列在快顯畫面上。請寫下來。

針對剛剛寫下的序號，與對應的 DU 斷開連接。

中斷開連接的 DU 執行強制更新。 關於如何執行強制更新的詳細資訊，請聯絡當地的 Audio-Technica 經銷商。78 Web Remote CU 顯示幕 （LED 指示燈）

除了以下機身序號的 DU 外， 其他已完成。請關閉電源。 XXXXXXXX XXXXXXXX （顯示 8 位數序號清單，全都 屬於無法執行更新的 DUa。） Part of DUa Failed Please Turn Pwr OFF DUa 韌體更新已完成，但無法對某些 DUa 執行更新。

無法執行更新的 DUa，其序號會列在快顯畫面上。請寫下來。

針對剛剛寫下的序號，與對應的 DUa 斷開連接。

中斷開連接的 DUa 執行強制更新。 關於如何執行強制更新的詳細資訊，請聯絡當地的 Audio-Technica 經銷商。

除了以下機身序號的 DU 外， 其他已完成。請關閉電源。 XXXXXXXX XXXXXXXX （顯示 8 位數序號清單，全都 屬於無法執行更新的 INT。） Part of INT Failed Please Turn Pwr OFF INT 單元韌體更新已完成，但無法對某些 INT 執行更新。

無法執行更新的 INT，其序號會列在快顯畫面上。請寫下來。

針對剛剛寫下的序號，與對應的 INT 斷開連接。

中斷開連接的 INT 執行強制更新。 關於如何執行強制更新的詳細資訊，請聯絡當地的 Audio-Technica 經銷商。

除了以下機身序號的 DU 外， 其他已完成。請關閉電源。 XXXXXXXX XXXXXXXX （顯示 8 位數序號清單，全都 屬於無法執行更新的 IU。） Part of IU Failed Please Turn Pwr OFF IU 韌體更新已完成，但無法對某些 IU 執行更新。

無法執行更新的 IU，其序號會列在快顯畫面上。請寫下來。

針對剛剛寫下的序號，與對應的 IU 斷開連接。

中斷開連接的 IU 執行強制更新。 關於如何執行強制更新的詳細資訊，請聯絡當地的 Audio-Technica 經銷商。

Data acquisition error. Data Acquisition Err 無法透過 Web Remote 或 CU 顯示幕的操作取得資料。

重新執行操作，然後檢查是否再次發生同樣的錯誤。

無法設定。 Unable to Set (1) 輸入的字母字串中，包含無法使用的字元。

請刪除無法使用的字元。 (2) 無法套用變更，因為輸入值已超出允許範圍或不允許變更。

請檢查議席是否在允許變更的狀態，然後重新執行操作，之後檢查是否發

(3) 因為目前優先 DU 的數量，導致 [ 開啟麥克風數量 ]（ NOM

請為 [ 開啟麥克風數量 ]（ NOM ）設定不同的數量，或變更優先 DU 的數量。 (4) 由於錄音、錄音暫停或是檔案讀取程序正在進行中，所以無法指定任

停止錄音，然後重新執行操作。 (5) 若要變更設定，必須先關閉所有 DU 的麥克風。

選擇 [ 是 ] 將強行關閉所有 DU 的麥克風並變更設定。 Can’t.ReducePriority

執行設定變更會把所有 DU/IU 單元關閉 , 是否執行 ? Turn OFF All DU?

無法控制。 Unable to Ctrl (1) 由於錄音、錄音暫停或是檔案讀取程序正在進行中，所以無法執行操作。 (2) 由於其他理由，所以無法執行操作。（無法執行變更設定以外的操作。）

Pst Recall Err 無法讀取預設檔案。[ 開啟麥克風數量 ] 中的數字超過了啟用的 [IRDU 頻

將 [ 紅外線設定 ] 中的 [ 可用紅外線頻段數量限制 ] 設定為 [ 關閉 ]。

Dante 通訊錯誤 Dante Comm Err Dante 面板發生通訊錯誤。

關閉電源，然後重新啟動系統。確認重新啟動系統時不會發生相同的錯誤。

由於進行 CU 連接，所以設為優先 DU 的 DU 數量已超過上限。減少優先 DU 的數量。（停用某些 DU 的優先設定。）

可指定為優先 DU 的 DU 數量上限為 1，少於 [ 開啟麥克風數量 ]（ NOM

的指定值。無法再將更多 DU 指定為優先 DU。

變更 NOM 的設定值或 DU 優先順序設定。79 Web Remote CU 顯示幕 （LED 指示燈）

發生錄音功能錯誤（例如錄音錯誤），但並不是因為透過 Web Remote 執行

檢查 CU 的錄音期間是否沒有發生錯誤。如果發生錯誤，請根據錯誤解決

裝置 ID 為 XXX 的 IRDU 中，電池 1 的剩餘電量極低。

裝置 ID 為 XXX 的 IRDU 中，電池 1 已沒有剩餘電量。

裝置 ID 為 XXX 的 IRDU 中，電池 2 的剩餘電量極低。

裝置 ID 為 XXX 的 IRDU 中，電池 2 已沒有剩餘電量。

裝置 ID 為 XXX 的 IRDU 沒有反應。

請參閱安裝手冊以確認 IRDU 和 IRA 的安裝環境是否正確，然後重做上

Boot Error XXX CU 開機時發生錯誤。（XXX 代表錯誤碼。）

重新啟動 CU，然後檢查是否再次發生同樣的錯誤。若同樣的錯誤再次出現， 代表 CU 需要維修。

Chg to FreeTalk Mode 由於與控制裝置發生通訊錯誤，所以會議模式會切換到不需要控制裝置的

Forcible FW Update 為 CU 執行強行更新。

依照訊息顯示的指示操作，更新期間請勿關閉電源。

Connect USB Device with FW Update File 執行強行更新（針對 CU 或 DU）。

插入 CU 存有韌體的 USB 控制裝置（大量儲存裝置）。

Warning 60D 即使 DU 拓撲未改變，連接席位數也會變更。

系統中的 DU 可能發生故障。若經常發生此情況，請聯絡當地的 Audio- Technica 經銷商。80

WAV 資料長度 16 位元、24 位元 取樣頻率 48kHz MP3(

位元速率 32-320kbps 取樣頻率 48kHz 檔案大小上限 2GB 檔案數量上限 30 個檔案

MIC 輸入到輸出 ：1ms DU 連接至 CU ：1.2ms 頻率響應 +1.0, –2.0dB 20Hz - 20kHz，請參閱 +4dBu 輸出 @1kHz。 動態範圍 110dB A 加權 訊噪 89dB A 加權 餘裕空間 20dB 等效輸入噪音 Mic/Line 1-2 低於 –126dBu Rs=150ohm 殘餘噪音 低於 –86dBu A 加權 總諧波失真率 低於 0.03% 1kHz unity 串擾 @1kHz 低於 –80dB OLED 顯示幕 20 × 2 字元類型、顏色 ：黃色 幻象電源 DC+48V 電源要求 AC 100V-240V 50/60Hz 耗電量 20W-175W（最大），連接 50 台 ATUC-50DUs 等於 2.55A。 工作溫度範圍 0-45

工作濕度範圍 25-85% 外形尺寸（含凸起處） 482mm × 345.1mm × 49.8mm（W × D × H） 淨重 3.4kg

隨附配件 AC 電源線、Euroblock 連接器 ×9

1 支援的檔案系統 ：FAT16 ／ FAT32 2 支援的格式 ：MPEG-1 Audio Layer-3。81

端子 格式 資料長度／取樣頻率 音訊 連接器 USB USB 24bit/48kHz 播放 ：MP3 或 WAV ／錄音 ：MP3 或 WAV USB（A 類型） DU CHAIN A/B (C/D) 原始格式 24bit/48kHz 發言中語言、Return、口譯語言、使用中 Mic RJ-45 CU LINK A/B 原始格式 24bit/48kHz 發言中語言、Return、口譯語言、使用中 Mic RJ-45 控制 I/O 規格 端子 格式 電平 連接器

I/O 連接器 輸入 麥克風插孔×1 輸出 耳機插孔×1

取樣頻率 24bit/48kHz 頻率響應 +1.0, –2.0dB 20Hz - 20kHz，請參閱 +4dBu 輸出 @1kHz。 動態範圍 104dB A 加權 訊噪 84dB A 加權 餘裕空間 20dB 等效輸入噪音 低於 –121dBu Rs=150ohm 總諧波失真率 低於 0.07% 1kHz unity 幻象電源 DC+24V 電源要求 DC+48V 耗電量 2.2W 工作溫度範圍 0-45℃ 工作濕度範圍 25-85% 外形尺寸（含凸起處） 135mm × 148.4mm × 84.2mm（W × D × H） 淨重 570g（包括選購件底重共 900g）

端子 格式 資料長度／取樣頻率 音訊 連接器 DU CHAIN A/B 原始格式 24bit/48kHz 發言中語言、Return、口譯語言、使用中 Mic RJ-45 控制 I/O 規格 端子 格式 電平 連接器

從機端子 UART +5V、TX、RX、GND RJ-1184

Euroblock 連接器 ：麥克風輸入端子 ×1 套，操作輸入端子 ×6 套，一般用 途輸入端子（GPI）×8 套

Euroblock 連接器 ：揚聲器輸出端子 ×1 套，耳機輸出端子 ×1 套，狀態輸 出端子 ×6 套，供電端子 ×1 套，一般用途輸出端子（GPO）×8 套

資料長度／取樣頻率 24bit/48kHz 頻率響應 +1.0 - 2.0 dB，20 Hz - 20 kHz（1 kHz 時輸出 +4 dBu） 動態範圍 104 dB，A 加權 訊噪比 84 dB，A 加權 餘裕空間 20 dB 噪音等效輸入 低於 –125 dBu，Rs = 150

總諧波失真率 低於 0.07%，1 kHz unity 幻象電源 DC+48V 電源要求 DC+48V 耗電量 3.4 W 工作溫度範圍 0 - 45

工作濕度範圍 25 - 85% 外形尺寸（含凸起處） 117mm × 175.4mm × 25mm（W × D × H） 重量 460g 隨附配件 快速入門指南、Euroblock 連接器 ×13（綠色 ×3，黑色 ×10）、保證書85

最小值 標稱值 最大值 MIC 輸入 7 - 47 dB 4k ohm -60 dBu -40 dBu -20 dBu Euroblock 平衡型

端子 格式 資料長度／取樣頻率 音訊 連接器 DU CHAIN A/B 原始格式 24 位元/48 kHz 發言中語言、Return、口譯語言、使用中 Mic RJ-45 控制 I/O 規格

I/O 連接器 LINK POWER STATUS Euroblock 連接器（3 件套）

CHAIN DU/CU 連接器端子（RJ-45 × 2）

供電 100 - 240 VAC，50/60 Hz 耗電量 15 - 160 W（最大），50 台 ATUC-50DUs 等於 2.55 A 工作溫度範圍 0 - 45

工作濕度範圍 25 - 85% 外形尺寸（含凸起處） 217mm × 333.5mm × 40.5mm（W × D × H） 重量 2.2 kg 隨附配件 快速入門指南、Euroblock 連接器 ×1（黑色）、桌面托架、保證書 ATLK-EXT25 規格

PoE IN（IEEE 802.3af/IEEE 802.3at 相容）或 100 VAC 50/60 Hz（使用電 源供應器，12 V 3 A） 耗電量 1 - 36 W（最大） 工作溫度範圍 0 - 40

工作濕度範圍 25 - 85% 外形尺寸（含凸起處） 117mm × 173mm × 25mm（W × D × H） 重量 494 g 隨附配件 快速入門指南、Euroblock 連接器 ×2 ATUC-VU 規格

供電 DC+5V（由 DUa 供電） 耗電量 最大 240 mA 相容 NFC MIFARE 工作溫度範圍 0 - 40℃ 工作濕度範圍 25 - 85% 外形尺寸（含凸起處） 149.2mm × 66.3mm × 20.9mm（W × D × H） 纜線長度 420 mm 重量 105 g（含纜線）87

頻率特性 100-15,000Hz 靈敏度（0dB=1V/1Pa，1kHz） –40dB 最大輸入聲壓級（1kHz，THD1%） 134dB S.P.L. 信噪比（1kHz，1Pa） 64dB或以上 輸出阻抗 250ohms 平衡型

頻率特性 100 - 15,000Hz 靈敏度（0dB=1V/1Pa，1kHz） –34dB (19.9mV) 最大輸入聲壓級（1kHz，THD1%） 128dB S.P.L 信噪比（1kHz，1Pa） 70dB 輸出阻抗 250ohm 幻象電源 DC24 - 52V，7.7mA 外形尺寸 φ10.0 × 320.0mm 重量 約 83g 輸出連接器 3 針 XLR 類型，平衡型89 ATUC-IRCU/ATUC-IRCUDAN 規格

WAV 資料長度 16 位元、24 位元 取樣頻率 48kHz MP3 (

取樣頻率 48kHz 檔案大小上限 2GB 檔案數量上限 30 個檔案 資料長度 24 位元 取樣頻率 48kHz

MIC 輸入到輸出 ：1ms DU 連接至 CU ：1.2ms 頻率響應 +1.0，-2.0dB，20Hz - 20kHz（1kHz 時輸出 +4dBu） 動態範圍 110dB，A 加權 訊噪比 89dB，A 加權 餘裕空間 20dB 等效輸入噪音 Mic/Line 1-2 低於 –126dBu，Rs = 150ohm 殘餘噪音 低於 –86dBu，A 加權 總諧波失真率 低於 0.03%，1 kHz unity 串擾 @ 1 kHz 低於 –80dB OLED 顯示幕 20 × 2 字元類型，顏色 ：黃色 使用壽命 ：100,000 小時 幻象電源 DC+48V 供電 AC 100V - 240V 50/60Hz 耗電量 26W – 175W（最大值） 工作溫度範圍 0 - 45

工作濕度範圍 25 - 85% 外形尺寸（含凸起處） 482mm × 358mm × 49.8mm（W × D × H） 重量 4.76kg

隨附配件 電源線、Euroblock 連接器（9 件套）

1 支援的檔案系統 ：FAT16 ／ FAT32

端子 阻抗負載 連接器 IR 天線端子 75ohm BNC

端子 格式 資料長度／取樣頻率 音訊 連接器 USB USB 24bit/48kHz 播放 ：MP3 或 WAV，錄音 ：MP3 或 WAV USB（A 類型） DU CHAIN A/B (C/D) 原始格式 24bit/48kHz 發言中語言、Return、口譯語言、使用中 Mic RJ-45 CU LINK A/B 原始格式 24bit/48kHz 發言中語言、Return、口譯語言、使用中 Mic RJ-45 控制 I/O 規格 (ATUC-IRCU) 端子 格式 電平 連接器

頻率 1MHz - 10 MHz 調製方法 FM 波長 870nm 範圍 最大 6m I/O 連接器

輸出 耳機插孔×2 頻率響應 +1.0，-2.0dB，200Hz - 5kHz（1kHz 時輸出 +4dBu） 動態範圍 65dB，A 加權 信噪比 58dB，A 加權 餘裕空間 7dB 等效輸入噪音 低於 –80dBu，Rs = 150ohm 總諧波失真率 低於 1%，1kHz unity 幻象電源 DC+24V 電池 LI-240a（鋰電池）× 2

1 節電池 6 小時 40 分鐘（發送:接收 = 1:4） 2 節電池 13 小時 20 分鐘（發送:接收 = 1:4） 供電 DC+12V，1A 耗電量 4.0W 工作溫度範圍 0 - 40

工作濕度範圍 25 - 85% 外形尺寸（含凸起處） 189mm × 150mm × 71.3mm（W × D × H） 重量 約 800g（含 2 節電池）

頻率 1MHz - 10MHz 調製方法 FM 波長 870nm 範圍 最大 6m 耗電量 4.0W 工作溫度範圍 0 - 40

工作濕度範圍 25 - 85% 外形尺寸（含凸起處） 130mm × 41.3mm × 130mm（W × D × H） 重量 約 260g

隨附配件 安裝支架 × 1，螺絲 × 2

端子 負載 頻道 連接器 IR 天線 75ohm 發言 ：10 頻道 監聽 ：4 頻道 BNC ATUC-IRD 規格 分配數量 2 頻段 1 - 10MHz 混合和分配損失 5dB 或以下 輸入／輸出阻抗 75ohm

連接端子 BNC 插孔（電源傳遞型，50V 或以下，1A 或以下）
