用户手册 Kubik Free Dali

箱内零部件 52 产品介绍 53 开封 53 连线 54 摆位 56 控制 58 蓝牙设置 56 IR学习 62 热机 64 过载 64 清洁 64 废弃处置 64

感谢您购买全新达尼KUBIK FREE音箱！请于安装前仔细阅读本手册， 严格按照手册说明进行安装，为音箱实现最佳的安装和连接效果。本 手册就KUBIK FREE音箱的安装和连接做了详尽的说明并给出了提示和 建议，让音箱能发挥最佳效果。 达尼音箱以卓越的设计和绝佳的性能享誉世界，让您足不出户便能体 验如梦如幻的听觉享受，这既是每一款达尼音箱的目标，也是我们始

请小心启封，以免损坏零件！确保包装箱内零件齐全。请保管好包装 材料，以备您的扬声器在拆卸或维修时使用。

请注意-在没有网罩的情况下，切勿将达尼KUBIK FREE正面朝下放置，

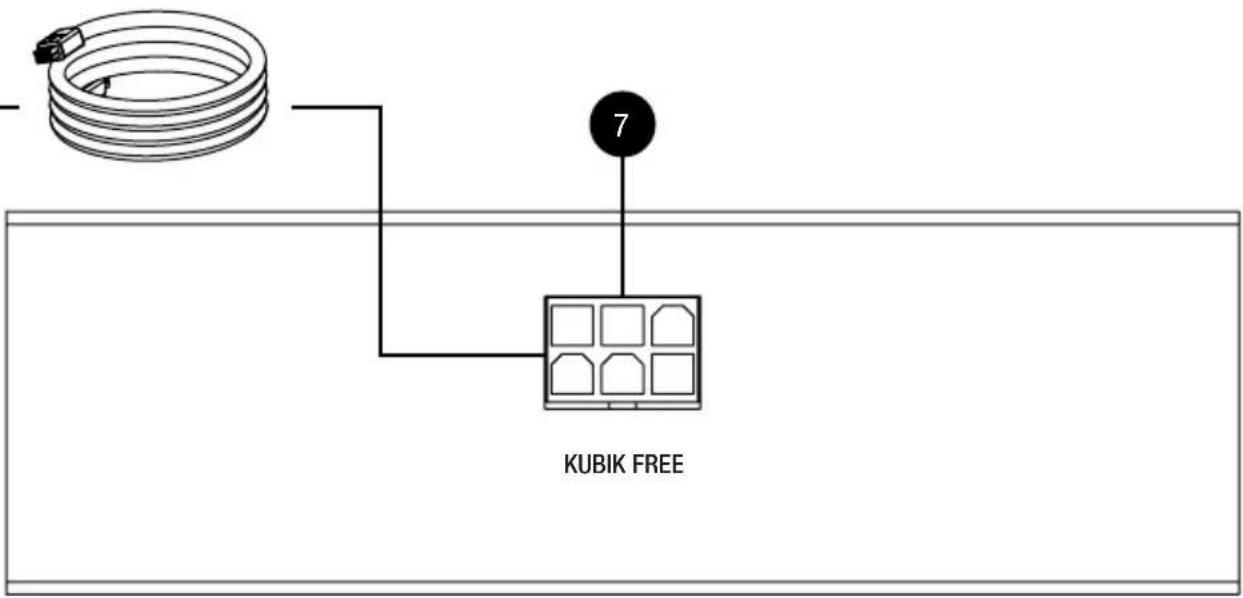

这会导致软球顶丝膜的变形，损伤音箱性能。54 KUBIK XTRA接口 将所提供的线缆与KUBIK XTRA音箱相连。

根据KUBIK FREE的位置调整背板上的 L-L+R-R按钮（见第57页）。

USB接口 可通过Micro USB接线连接KUBIK FREE音箱。 注意– Micro USB输入端仅支持台式电脑或MAC电脑（如使用苹果相机连接组件则可 连接iPad）。

可通过光纤线缆(TOSLINK)连接KUBIK FREE音箱。

可通过音像线缆(RCA)连接KUBIK FREE音箱。

所有有源低音炮都可与KUBIK FREE音箱相连。 线缆连接妥当后，KUBIK FREE音箱将自动激活低音炮输出功能。

根据KUBIK FREE的位置调整背板上的 L-L+R-R按钮（见第57页）。

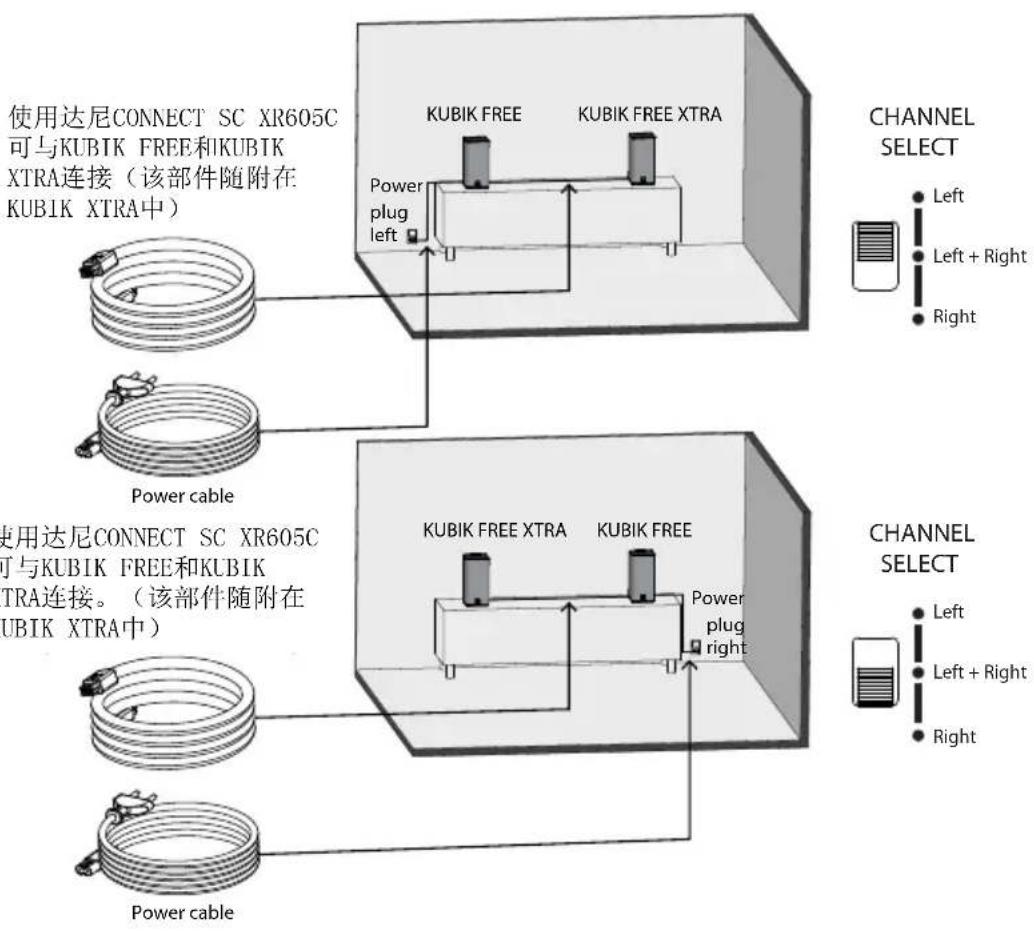

使用达尼CONNECT SC XR605C

使用达尼CONNECT SC XR605C

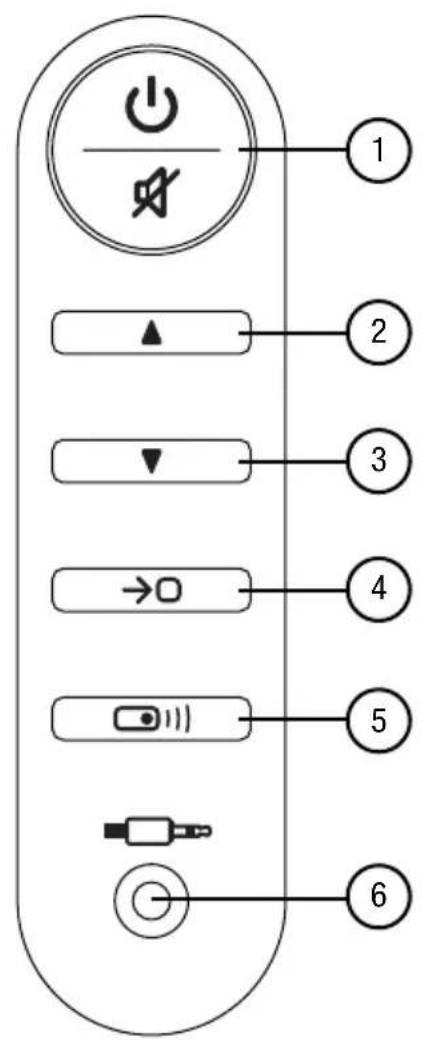

按下电源键可启动KUBIK FREE音箱。 长按电源键可关闭KUBIK FREE音箱（令其处于待机模式）。 按一下电源键可使KUBIK FREE音箱静音，再按一下可取消静音。

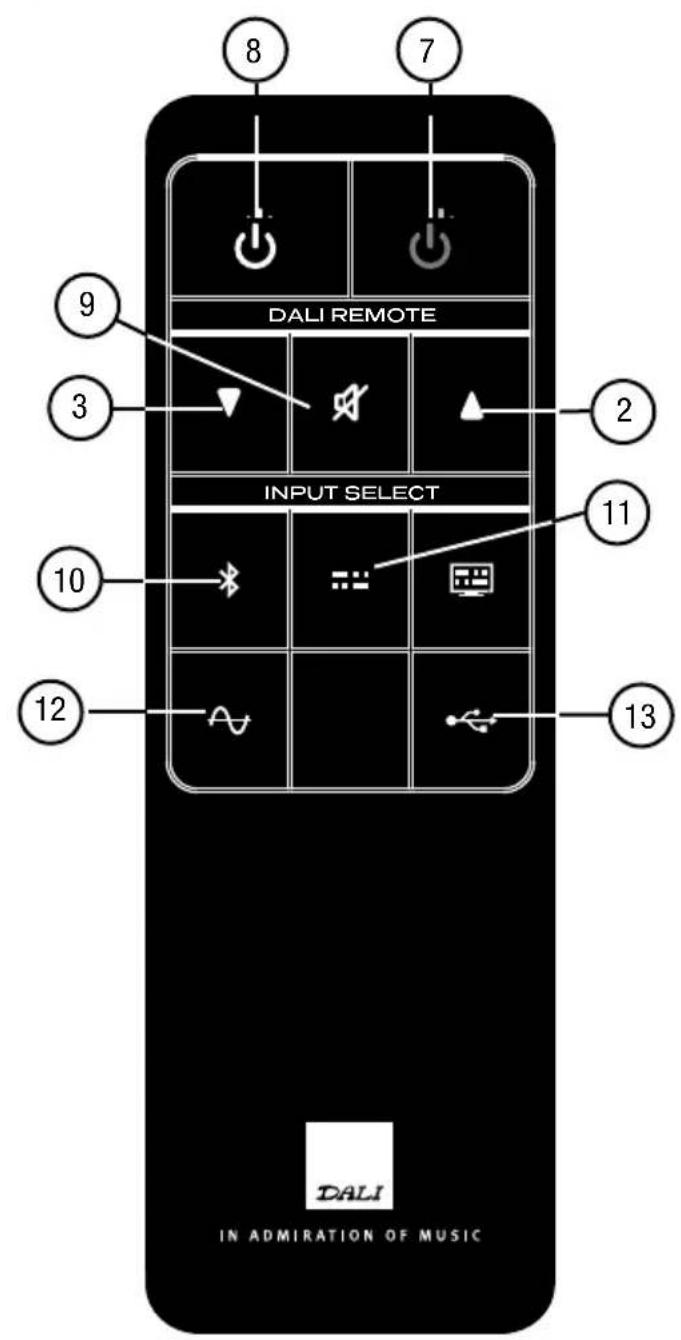

按下输入端口选择键改变输入端。 KUBIK FREE音箱正面的指示灯将显示当前的输入源。 IR学习功能 欲详细了解如何遥控操作KUBIK FREE，请参见本手册第62页。

当线缆连接妥当后，KUBIK FREE音箱会自动选择该输入端。因此，将KUBIK FREE音

在KUBIK FREE通过USB线与手机、平板电脑或音乐播放器相连、并处于播放状态时，

本音箱可为这些电子设备充电。 注意 - 该连接端只能用于充电。不能播放U盘、手机或平板电脑中的音乐

如果输入等级有差异，使用增益调整旋钮，使模拟输入等级与数字等级相配.

停止状态保持几分钟后，KUBIK FREE将自动关闭。. 音箱在待机模式下一旦检测到信号，则将自动启动

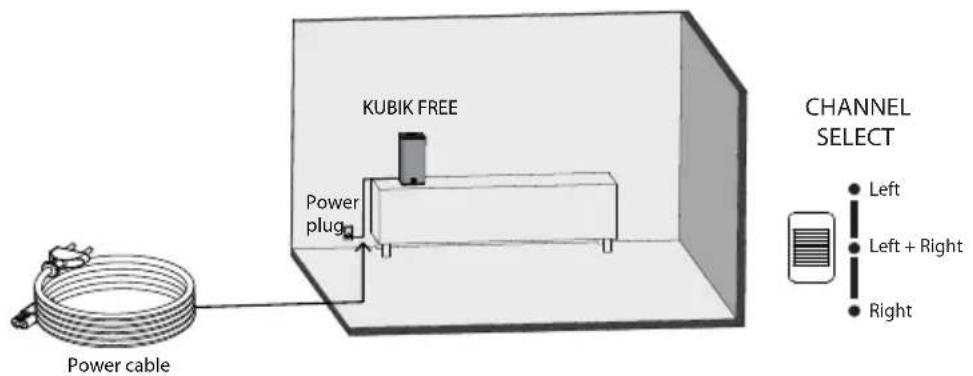

通过电源键或遥控器开/关电源。 声道选择（见第57页） 左+右：单独使用一台KUBIK FREE音箱。

左：将KUBIK FREE作为环绕声系统中的左置音箱，与KUBIK XTRA搭配使用。

右：将KUBIK FREE作为环绕声系统中的右置音箱，与KUBIK XTRA搭配使用。

1 选择KUBIK FREE自带的 蓝牙模式 蓝牙标志 边的信号灯开始闪烁，表示 KUBIK FREE处于可配对状态。 2 打开手机、平板电脑或台式电脑上的蓝

DALI KUBIK FREE将显示在蓝牙设备列表

4 选择“DALI KUBIK FREE”并完成配对 如需密码，则输入四个零即可（0000）

5 KUBIK FREE现已连接你的手机、平板电

KUBIK FREE连接完成后就能播放音乐或

通过“输入选择器”或遥控器打开或切换到蓝牙模式时，KUBIK FREE将自动连接上次已配 对的手机、平板电脑或台式电脑。. 手机、平板电脑或台式电脑一旦与KUBIK FREE配对后，其他手机、平板电脑或台式电脑则 无法同时配对。关闭手机、平板电脑或台式电脑上的蓝牙功能，然后才能为其它手机、平 板电脑或台式电脑进行配对。 KUBIK FREE无法用作手机或台式电脑的免提听筒。 音乐播放62

IR学习功能 借助IR学习功能，您就可使用其它遥控器对畅悦FREE进行各项操作，比如使用电视遥控器 或其他任何遥控器进行音量调节或其它各种操作。只需简单几步，就可轻松开启IR学习功 能，让畅悦FREE能够接受该遥控器的红外信号。 靠近畅悦FREE音箱的正面，准备好音箱的自带遥控器和有待“学习”的遥控器。确保畅悦 FREE音箱处于开启状态。 注意：如果用户在30秒内没有执行任何操作，则畅悦FREE将自动关闭IR学习模式。 注释：KUBIK FREE IR学习功能只有红外遥控可以控制。蓝牙，电台调频或者WiFi远程遥控

虽然IR是一种常规功能，但是也会随着不同厂家设备在使用起来因而不同。基于此原 因，DALI无法确保我们的IR学习功能将会和市场上所有红外遥控器相匹配。63

长按畅悦FREE控制面板上或其自带遥控器上 的 按键，以启动IR学习模式。 畅悦FREE正面的指示灯全部亮起，表示IR学

在畅悦FREE音箱上或其自带遥控器上选择一 个功能键，将之按下以便将操作功能“传 授”给“待学习”遥控器。 按键操作成功后，畅悦FREE正面的红色指示

“待学习”遥控器的按键设定 3.1. 在该遥控器上选择一个按键，以“学 习”的畅悦FREE操作功能。 3.2. 长按该按键5秒钟。 3.3. 再次按下该按键。 3.1. 音箱成功接收按键信号后，

3.3. 音箱成功接收最后一次按键信号，

如需退出红外线学习模式， 则请长按畅悦FREE控制面板上或其自

现在，您能使用自己喜欢的遥控器操作达尼 畅悦FREE有源音箱了。 如需更改“待学习”遥控器上某个按键设定，可启动学习程序， 重新设定该项功能的按键。64

任何机械系统(比如汽车)都需一段试运行时间，音箱也不例外。新购音箱在初期使用过程 中，音质会逐步提高。磨合期的长短根据使用情况和播放音量而略有不同，但建议以中等 音量播放约50个小时。与其他机械系统不同，规范而有规律地使用音箱甚至还能延长其使

如果发生过载，KUBIK FREE会自动关闭以进行自我保护，电源LED灯将开始闪烁。请在

15-20分钟后手动开启KUBIK FREE。

应使用柔软的干布清洁箱体。清洁箱体污垢前，请将柔软的布料在通用清洁剂中沾湿并完 全拧干，然后再用该布料擦拭音箱。音盆十分脆弱，所以擦拭时应格外小心。网罩可用衣 刷清洁，并将无绒布在温和的通用清洁剂中沾湿后彻底拧干，再进行擦拭。

对音箱作废弃处置时，请勿将其与一般生活垃圾一同丢弃。废弃的电子产品有一套独立的 分类回收系统，需按相关法规对其进行恰当的处置、回收和循环利用。欧盟成员国、瑞 士、列支敦士登和挪威境内的私人用户可免费将其废弃的电子产品退回至指定回收厂或零 售商处（如果打算购买类似的新音箱）。居住在上述国家以外的私人用户请联系当地政府 咨询正确的处置方式。遵守此流程，才能确保您废弃的产品得到了合理的处置、回收和循 环利用，以避免它对环境和人体健康造成潜在的不良影响。. 附录65

小心触电，请勿擅自开启 为减少触电风险，请勿移去背板。 包装内不含用户可维修零件。 请让资深技术人员维修。 三角形带闪电的标志警示用户：本电器箱体内部的非绝缘体存在“危险电压”，也许会造成触电事故。三角形带惊叹号的标志提醒用户：本电器所附的说明书中，写有重要的操作和维修（服务）指南。 1 阅读用法说明 - 在打开本电器之前，请仔细

2 说明书保管 - 请妥善保管说明书，以便将来

3 留意警告 - 请遵守本电器上和操作说明中的

4 遵守说明 - 请遵守所有的操作和使用说明。 5 防水防潮 - 请勿在近水处 - 例如浴缸、洗脸 池、厨房水槽、洗衣池、游泳池或潮湿的地

6 载物台或置物台 – 如果制造商建议仅能在 推车或置物台上使用本电器，则用户应当遵

7 墙壁或天花板固定 - 请遵从制造商的推荐方 法将本电器固定到墙壁或天花板上。 8 通风 - 请把本电器安置在合适的位置以保证 通风，例如本电器不能放在床、沙发、地毯 等堵塞设备通风口的表面上，也不能放置在 嵌入式结构上，如书架或壁橱，防止阻碍设 备通风口处的空气流通。 9 热源 - 请保持设备远离热源——如暖气片、 散热格栅、火炉或其它产生热量的本电器。 10 电源 - 仅允许使用操作说明指定的或本电

11 电源线保护 - 请把电源线缠绕起来，以防 被踩踏或被放在上面的物品夹住，尤其要当 心插头、插座或连接本电器的电源线。电器 耦合器可用作断电装置。 12 清理 - 请勿使用液体清洁剂，应使用干布

13 搁置期 - 若长期不使用本电器，请将电源

14 防止固体或液体物进入 - 防止固体物或液 体从箱体缝隙进入设备。 15 需要维修的情况 - 当本电器受到以下损 坏，应让专业维修人员进行维修： a) 电源线或插头损坏； b) 异物或液体进入本电器； c) 本电器被暴露在雨中； d) 本电器异常运行或性能有明显下降； e) 本电器跌落或箱体损坏。 16 服务 - 用户不能在操作说明规定的服务范 围之外取得电器维修服务。其它任何维修服 务请向专业维修人员咨询。 器具耦合器作为断开装置， 该断开装置应能保持方便的操作。6667
