BEDIENUNGSANLEITUNG Kubik Free Dali

BLuEtooth-EINSTELLUNGEN 29

ANHANG

LErNfuNKtloN fUr INfrArot-BEfEHLE 30

EINSpIELEN 32

UBErLAStuNGSScHutZ 32

rEINIGuNG 32

ENTSoRGuNG 32

LIEFERUMFANG

KUBIK FREE KUBIK FREE XTRA

KUBIK FREE	√
KUBIK FREE XTRA		√
DALI CONNECT SC XR605C		√
Power cable	√
KUBIK Remote	√
	√	√

EINLEITUNG

Herzlichen Glückwunsch zu ihren neuen DALI KUBIK FREE / XTRA Lautsprechern! Es ist uns ein wichtiges Anliegen, dass ihre neuen DALI Lautsprecher optimal aufgestellt und angeschlossen werden. Daher empfehlen wir Ihnen, diese Bedienungsanleitung aufmerksam zulesen und die darin enthaltenen Hinweise bereits genau zu beachten. Die Anleitung enthalt Beschreibungen für die Aufstellung und den Anschluss sowie zahlreiche Tipps und Hinweise, damit Sie ihren neuen Lautsprecher in der bestmöglichen KlangqualitätGENießen konnen. Weltweit schätzen Musikfans DALI für seine einzigartigen Lautsprecher, die nach unseren kompromisslosen Standards für Design und Leistung gebaut werden. Mit jedem einzelnen DALI Lautsprecher verfolgen wir vorrangig ein Ziel: bei Ihnen Zuhause ein Hörerlebnis zu erfolgenden, das Sie Zeit und Raum vergessen{lsst.

Sie möchten weitere Informationen über DALI und unsere Produkte erhalten? Dann können Sie sich auf www.dali-speakers.com für den DALI-Newsletter registrierten.

Viel Vergnügen

AUSPACKEN

Bitte achten Sie beim Auspacken darauf, keine Teile zu beschädigen. Überprüfen Sie, ob sich alle in der Tabelle auf Seite 16 aufgeführten Teile im Karton befinden. Bewahren Sie die Verpackung für einen möglichen späteren Transport oder Servicefall auf.

Bitte beachten: NIEMALS den DALI KUBIK FREE ohne Frontabdeckung mit der Vorderseite nach unten ablegen, weil dies zu einer Verformung des Hochtörs führt und die Hochtonwiedergabe beeinträchtigen kann.

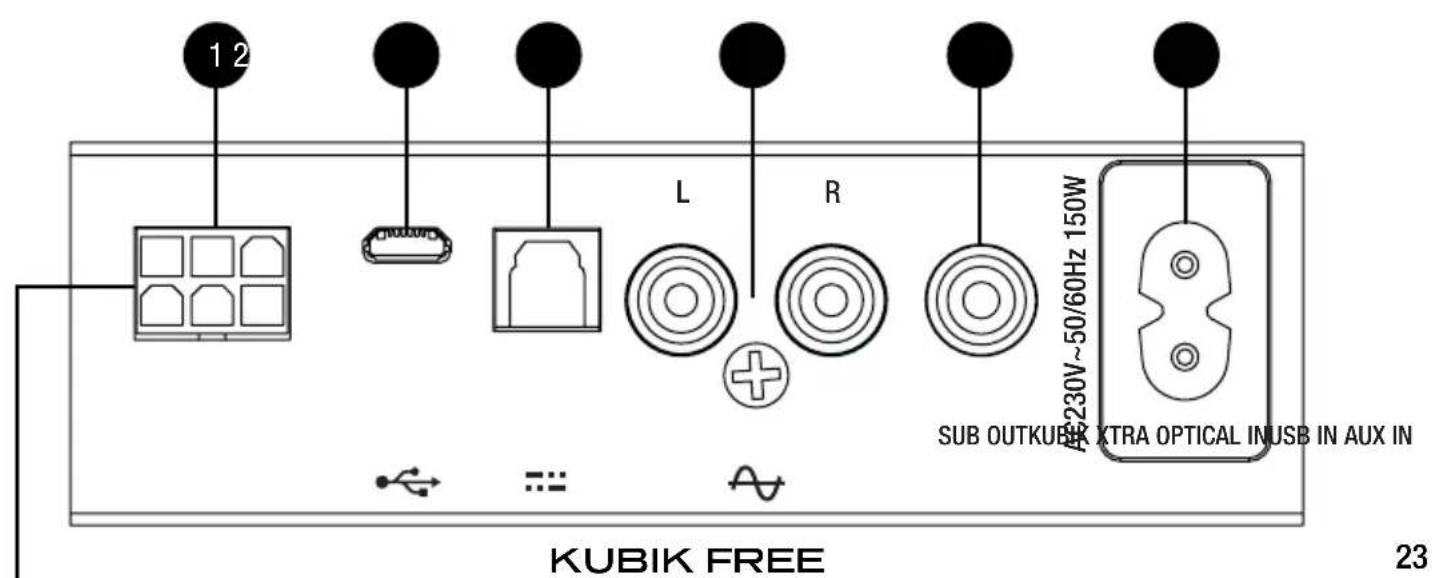

ANSCHLUSSE

ANSCHLUSSE

1 Anschluss fur KUBIK XTRA

These Buchse ist für den Anschluss des im Lieferumfang des KUBIK FREE XTRA befindlichen Kabels vorgesehen. Stellen Sie den L-L+R-R-Schalter an der Rückseite des KUBIK FREE so ein, wie Sie den Laufsprecher verwenden (siehe Seite 25).

2 USB-Eingang

An diesen Mini-USB-Eingang konnen Sie ihren PC oder MAC anschließen.

Hinweis: Für den Anschluss eines iPad benötigten Sie ein Apple Camera USB Connection Kit.

3 Optischer Digitaleingang

Zum Anschluss eines optischen TOSLINK-Kabels.

4 AUX-Eingang

Zum Anschluss einer analogen Audioquelle über zwei RCA-Stecker (auch Cinch-Stecker genannt).

5 Subwoofer-Ausgang

Über diesen Ausgang{lsst sich ein beliebiger Aktivsubwoofer ansteuern. Der Subwoofer-Ausgang wird automatisch aktiviert, sobald ein Kabel eingesteckt ist.

6 Netzanschluss

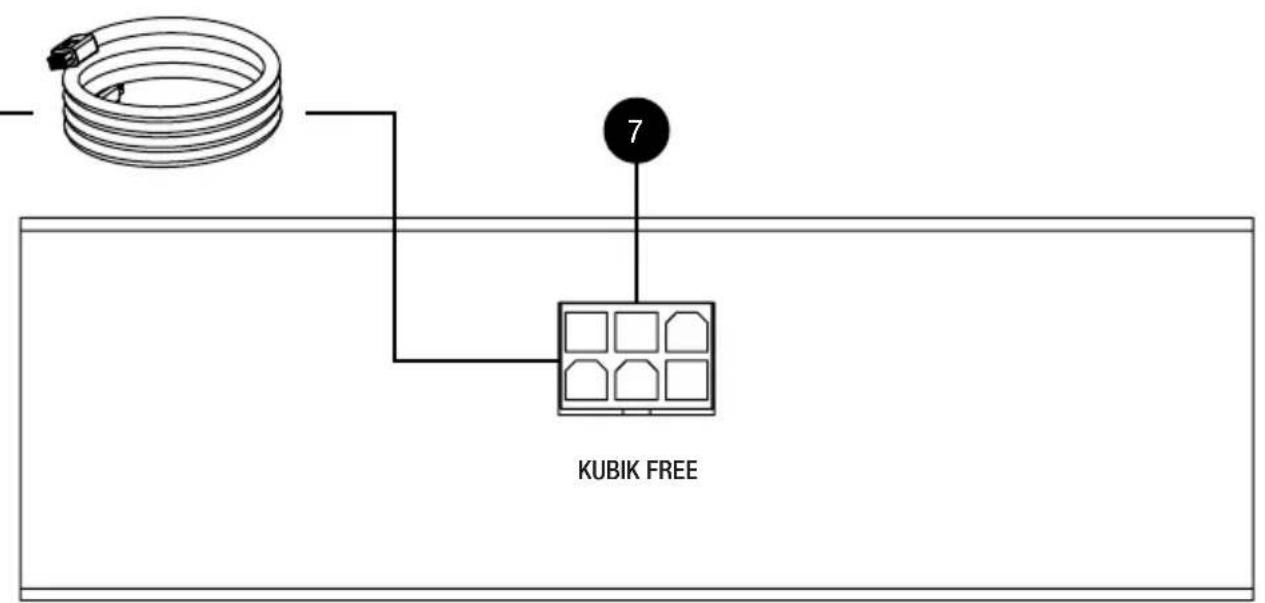

7 KUBIK FREE Anschluss

Stellen Sie den L-L+R-R-Schalter an der Rückseite des KUBIK FREE so ein, wie Sie den Laufsprecher verwenden (siehe Seite 25).

ANSCHLUSSE

KUBIK FREE XTRA

INBETRIEB-NAHME

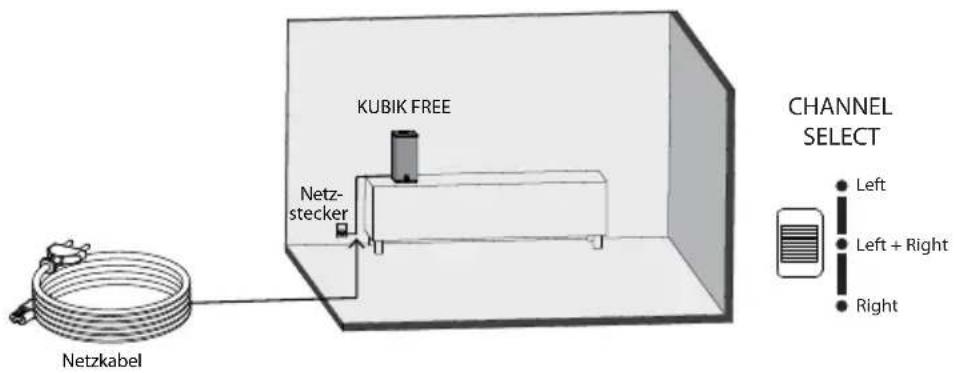

AUFSTELLUNG

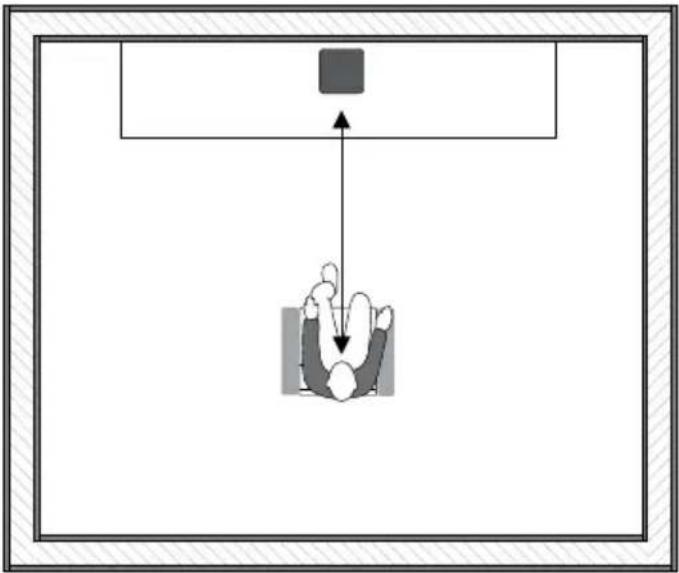

KUBIK FREE

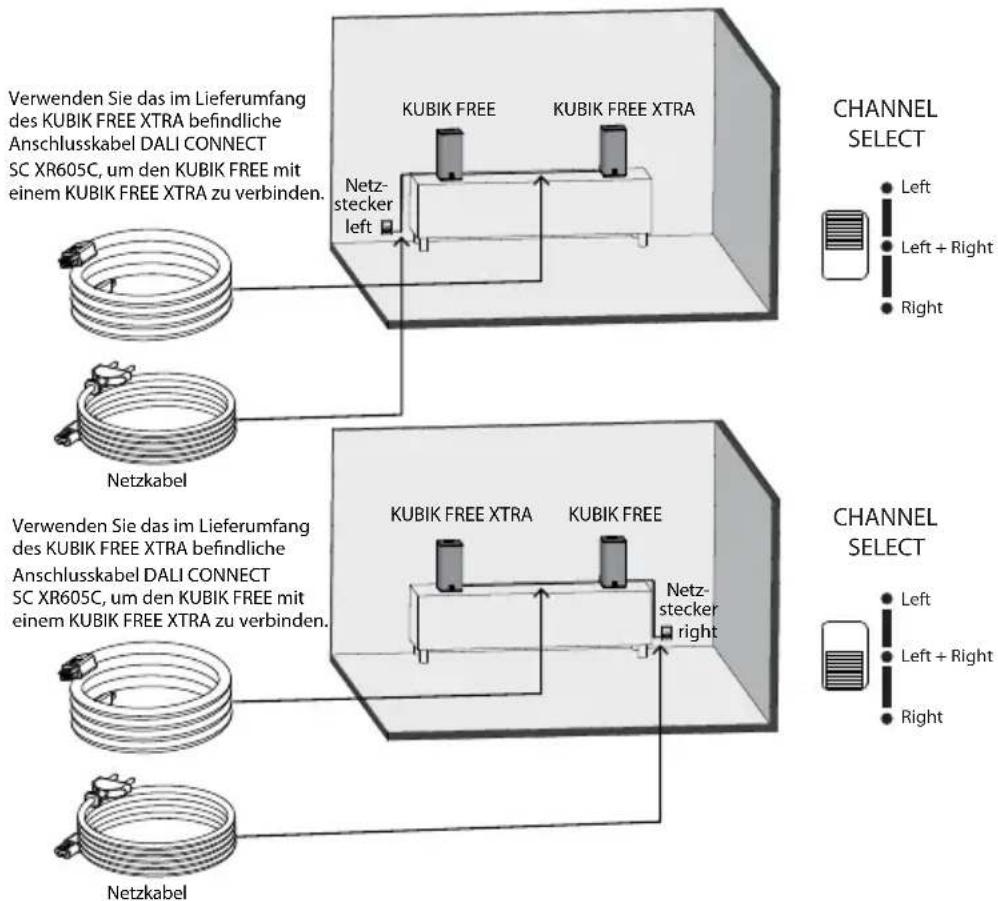

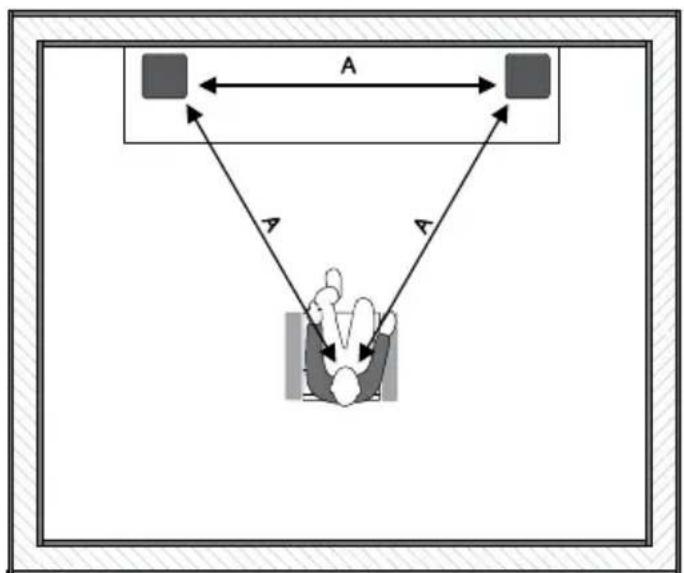

KUBIK FREE and KUBIK FREE XTRA

INBETRIEB-NAHME

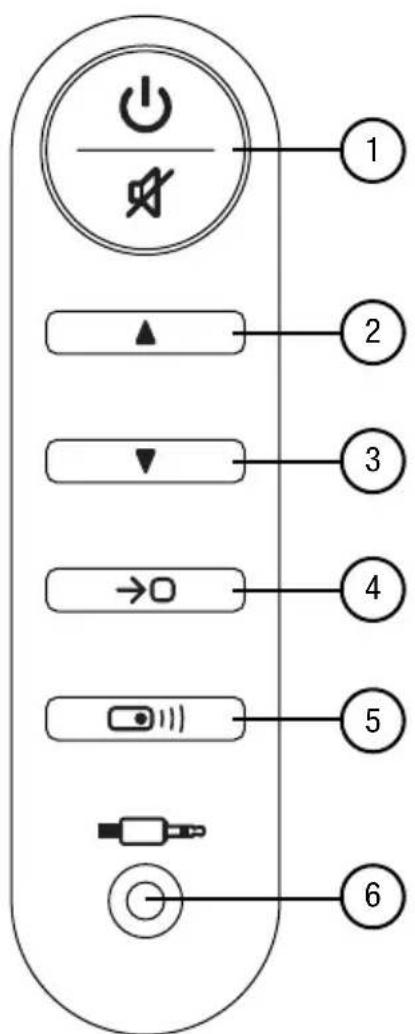

BEDIENELEMENTE

BEDIENELEMENTE

1 Netzschalter

Drücken Sie den Netzschalter, um den KUBIK FREE einzuschalten.
Drücken Sie den Netzschalter und halten ihn gedrück, um den KUBIK FREE auszuschalten (Standby-Modus). Drucken Sie den Netzschalter während des Betriebs kurz, um die Muting-Funktion zu aktivieren. Mit einem erneuten kurzen Tastendruck wird die Muting-Funktion wieder ausgeschaltet.
Lautstärke +
3 Lautstärke -
Eingangswahlschalter Drucken Sie den Eingangswahlschalter, um den gewünschten Eingang auszuwahlen. Die Leuchtanzeige an der Front des KUBIK FREE signalisiert, welcher Eingang gerade aktiviert ist.
5 Infrarot-Lernfunktion Sie konnen den KUBIK FREE auch mit einer lernfähigen Infrarot-Fernbedienung steuern. Mel Informationen hierzu finden Sie auf Seite 30.
6 Mini-Klinke-Anschluss Wenn dieser Anschluss beegt wird, gibt der KUBIK FREE automatisch das Signal der hier angeschlossenen Audioquelle wieder. Solange hier ein Kabel eingesteckt ist, lässt sich dazu和地区 anderer Eingang auswahlen.

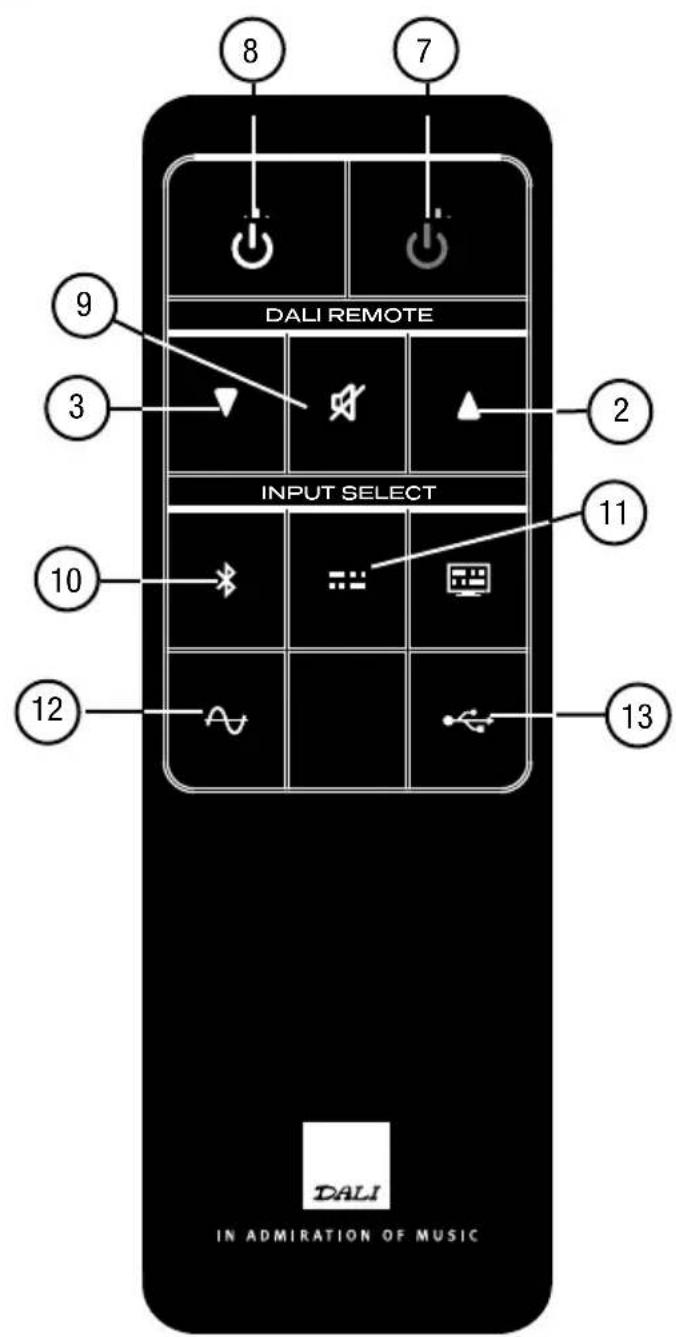

7 Netz ausgeschaltet (Standby-Modus)
8 Netz eingeschaltet
9 Muting-Funktion
10 Bluetooth-Eingang
11 Optischer Digitaleingang
12 AUX-Eingang
13 USB-Eingang

BEDIEN-ELEMENTE

BEDIEN-ELEMENTE

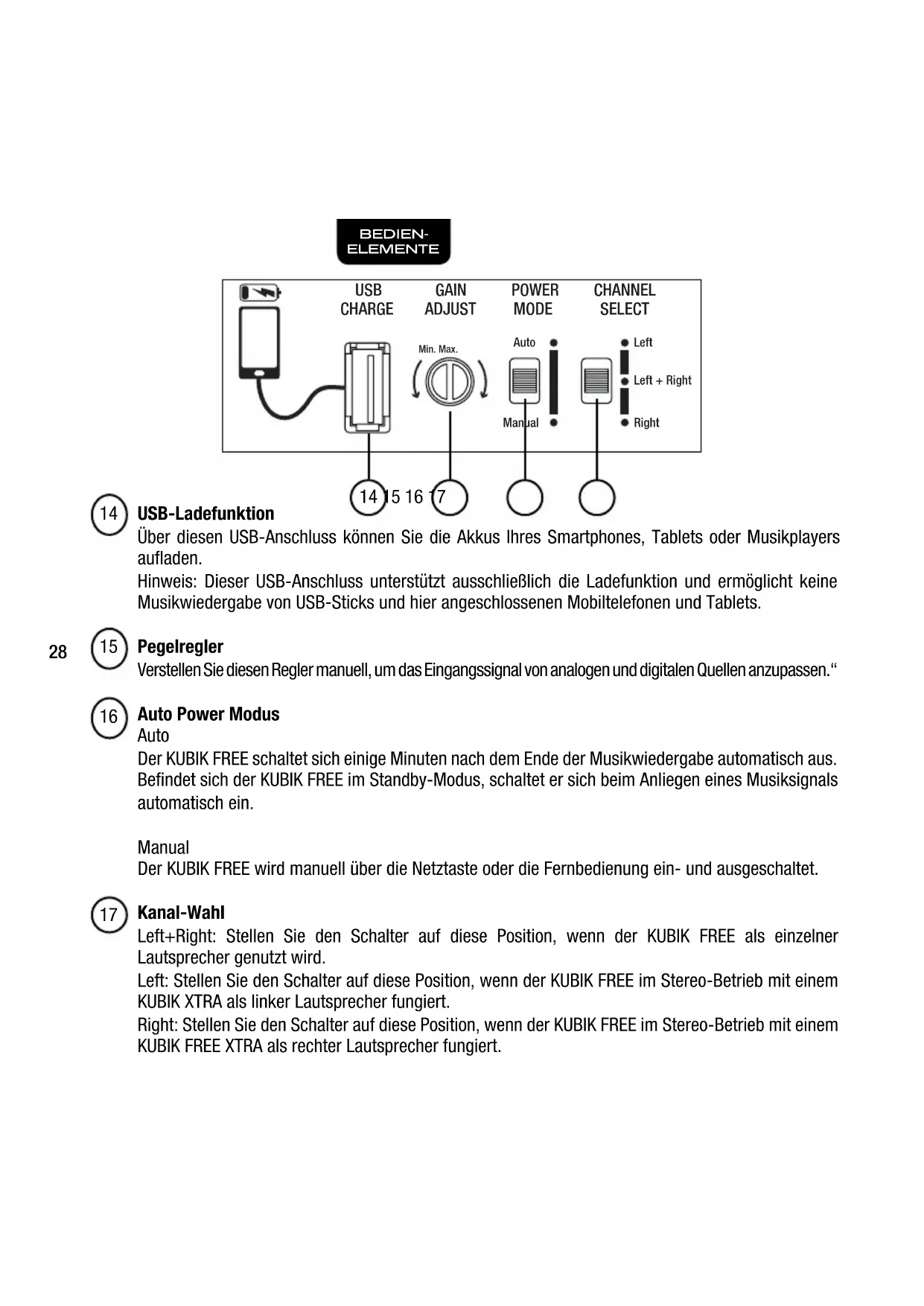

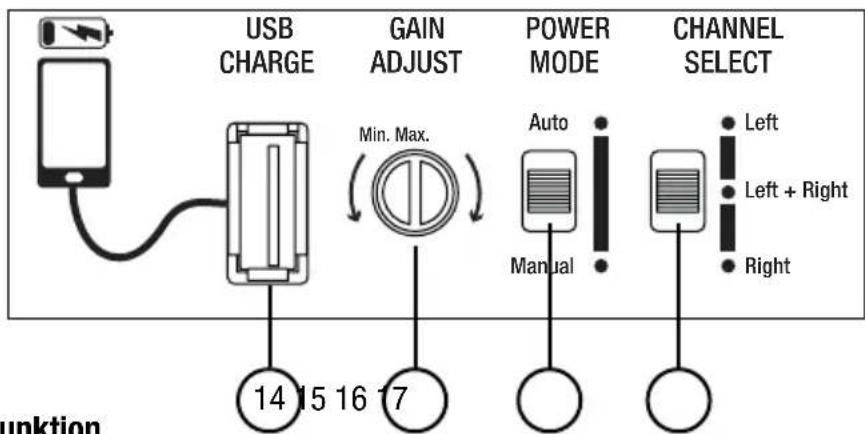

14 USB-Ladefunktion

Über diesen USB-Anschluss können Sie die Akkus Ihres Smartphones, Tablets oder Musikplayers aufladen.

Hinweis: Dieser USB-Anschluss unterstützt ausschließlich die Ladefunktion und ermöglicht keine Musikwiedergabe von USB-Sticks und hier angeschlossenen Mobiltelefonen und Tablets.

28

15 Pegelregler

Verstellen Sie diesen Regler manuell, um das Eingangssignal von analogen und digitalen Quellen anzupassen.

16 Auto Power Modus

Auto

Der KUBIK FREE schaltet sich eine Minute nach dem Ende der Musikwiedergabe automatisch aus. Befindet sich der KUBIK FREE im Standby-Modus, schaltet er sich beim Anliegen eines Musiksignals automatisch ein.

Manual

Der KUBIK FREE wird manuell über die Netztaste oder die Fernbedienung ein- und ausgeschaltet.

17 Kanal-Wahl

Left+Right: Stellen Sie den Schalter auf diese Position, wenn der KUBIK FREE als einzeln der Laatsprecher genutzt wird.

Left: Stellen Sie den Schalter auf diese Position, wenn der KUBIK FREE im Stereo-Betrieb mit einem KUBIK XTRA als linker Laatsprecher fungiert.

Right: Stellen Sie den Schalter auf diese Position, wenn der KUBIK FREE im Stereo-Betrieb mit einem KUBIK FREE XTRA als rechtter Laatsprecher fungiert.

WIEDERGABE

BLUETOOTH-EINSTELLUNGEN

	Action	Status
1 Wählten Sie den Bluetooth-Eingang des KUBIK FREE.		Das Lämpchen direkt kein dem Bluetooth-Symbol beginnnt zu blinken; der KUBIK FREE ist bereit für die Kopplung.
2 Aktivieren Sie Bluetooth auf Ihr Smartphone, Tablet oder PC.
3 Starten Sie auf Ihr Smartphone, Tablet oder PC dieSuche nach Bluetooth-Geräten.		Der KUBIK FREE wird in der ListedergebnendenBluetooth-Geräte angezeigt.
4 Wählten Sie 'DALI KUBIK FREE' aus und schreiben Sie den Kopplungsprozess ab.		Wird nach der Eingabe eines Codes gefragt, geben Sie viermal eine Null ein (0000).
5 Der KUBIK FREE ist nun mit Ihr Smartphone, Tablet oder PC verbunden.		Die Musikwiedergabe über den KUBIK FREE kann beginnen.

Für den Fall, dass die Bluetooth Verbindung gewählt oder zu dieser gewechselt wird (Fernbedienung oder manuell), versucht der KUBIK FREE automatisch die zuletzt bestehende Bluetooth Verbindung (Mobiletelefon, Tablet oder Computer) wieder herzustellen.

Solange ein Mobiltelefon, Tablet oder Computer mit dem KUBIK FREE verbunden ist, kann keine andere Verbindung mit andere Bluetooth Geräten hergestellt werden.

Bitte trennen Sie für diesen Fall die bestehende Verbindung erst und führen Sie anschließend die entsprechenden Bluetooth Kopplung durch.

Der KUBIK FREE überimmt nicht die Funktion einer Freisprecheinrichtung für Ihr Mobiltelefon oder ihren Computer.

Hinweis: Für die bestmögliche Klangwiedergabe stellen Sieitte die Lautstärke auf Imrem Mobiltelefon, Tablet oder PC auf das Maximum ein und nutzen anschlieBend zur Anpassung die Regelung am KUBIK FREE.

ANHANG

INFRAROT-LERNFUNKTION

Die Infrarot-Lernfunktion ermöglich es, den KUBIK FREE über eine vorhandene Fernbedienung zu steuern. Sie können dann beispielsweise die Fernbedienung Ihres Fernsehgerats oder jeder andere Fernbedienung nutzen, um die Lautstärke des KUBIK FREE zu regeln oder den gewünschten Eingang zu aktivieren. Damit dies funk tioniert, muss der KUBIK FREE die erforderlichen Infrarot-Signale ihrer gewählten Fernbedienung erst lernen. Folgen Sie dazu den nachfolgenden Hinweisen.

Setzen oder stellen Sie sich vor die Frontseite des KUBIK FREE. Halten Sie sowohl ihre Hauptfernbedienung als auch die Fernbedienung des KUBIK FREE bereit und schalten Sie den KUBIK FREE ein.

HINWEIS: Der KUBIK FREE beendet den Infrarot-Lernmodus automatisch, wenn 30 Sekunden lang kein Bedienschnitt vorgenommen wurde.

HINWEIS: Die Infrarot (IR)-Lernfunktion des KUBIK FREE Funktioniert nur in Verbindung mit IR-Fernbedienungen. Verwenden Sie eine Fernbedienung, die auf der Basis von Bluetooth, Funk oder WLAN arbeitet, lässt sich diese nicht für die Steuerung des KUBIK FREE setzen.

Obwohl die Fernsteuerung über Infrarotsignale standardisiert ist, verwenden manche Hersteller hiervon abweichende Codes. Aus thisem Grund kann DALI nicht garantieren, dass die Infrarot-Lernfunktion des KUBIK FREE mit allen auf den Markt befindlichen Infrarot-Fernbedienungen Funktioniert.

ANHANG

	Action Status
1	Infrarot-Lernfunktion startenUm die Infrarot-Lernfunktion zu aktivieren, drückenund halten Sie die Taste an der Bedieneinheitdirekt am KUBIK FREE oder auf der Fernbedienungdes KUBIK FREE.	Wenn die Infrarot-Lernfunktion aktiviert ist, leuchtenalle LEDs an der Front des KUBIK FREE
2 Gewünschte Funktion auswahlenDrücken Sie direkt am KUBIK FREE oder auf derFernbedienung des KUBIK FREE die Taste, derenFunktion Sie auf die Hauptfernbedienung übertragenmöchen.	Die rote LED an der Front des KUBIK FREE signalisiert,wenn das Signal erkannt wurde.
3 Taste auf der Hauptfernbedienung festlegen3.1. Drücken Sie die Taste der Hauptfern-bedienung, mit der Sie die zuvor gewählte Funktion steuern möchten3.2. Drücken und Sie diese Taste 5 Sekunden3.3. Drücken Sie dieselbe Taste nochmals	3.1. Die Leuchtanzeigen signalisieren, wenn dasSignal erkannt wurde3.2. Die Leuchtanzeigen signalisieren, wenn dasSignal erkannt wurde3.3. Die Leuchtanzeigen signalisieren, wenn dasSignal korrekt übertragen wurde
5 Fertig!Jetzt ist es möglich, den KUBIK FREE mit ihrerHauptfernbedienung zu steuern

Haben Sie versehentlich eine falsche Taste auf Ihrer Hauptfernbedienung mit einer KUBIK FREE-Funktion belegt, starten Sie den Vorgang zur Übertragung dieser Funktion nochmals, um den Speicher zu überschreiben.

ANHANG

EINSPIELEN

Wie jedem andere mechanische System muss auch ein Lautsprecher eingespielt werden, damit er optimal Funktionieren und klingen kann. Sie werden feststellen, dass sich die Klangqualität ihrer neuen Lautsprecher in der ersten Zeit kontinuierlich merklich verbessert. Die Dauer der Einspielzeit hängt davon ab, wie*häufig Sie ihre HiFi-Anlage nutzen und wie laut Sie horen. Wir empfehlen eine Einspielzeit von etwa 50 Stunden bei mittlerer Lautstärke, bis der Lautsprecher seine volle Leistung entfalten kann. Übrigens: Im Gegensatz zu anderen mechanischen Systemen verlangert sich die Lebensdauer eines Lautsprechers durch eine regelmäßige normalaute Musikwiedergabe.

ÜBERLASTSCHUTZ

Wird der KUBIK FREE überlastet, spricht automatisch eine Schutzschaltung an, um das Gerät vor möglichen Schäden zu bewahren. In thisem Fall blinkt die POWER-Betriebsanzeige. Sie können den KUBIK FREE nach 15 bis 20 Minuten wieder eingehalten.

REINIGUNG

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Mikrofasertuch. Verschmutzte Stellen saubern Sie am besten mit einem weichen, leicht angefeuchteten Mikrofasertuch. Seien Sie sehr vorsichtig beim Entstauben der Laatsprechemembrane, da diese sehr empfindlich sind. Den Hochtöneritte am besten gar nicht berühren. Die Stoffabdeckungen konnen mit einer Kleiderbürste, einem Staubsauger und einem gut ausgewrungen faserfreien Tuch mit mildem Allzweckreiniger gereinigt werden.

ENTSORGUNG

Wenn Sie这点es Produkt entsorgen mochten, geben Sie esitte nicht in den allgemeinen Hausmull. Es gibt ein separates Sammelsystem fur gebrauchte elektronische Produkte, uber das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Private Haushalte in den EU-Staaten, der Schweiz, Liechtenstein und Norwegen konnen ihre ausrangierten Elektronik-Produkte kostenfrei bei den entsprechenden Sammeleinrichtungen oder - beim Neukauf eines entsprechenden Produkts - uber den Handler zurückgeben.itte wenden Sie sich in den Ländern, die oben nicht aufgefuhrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung. Auf diese Weise stellen Sie safer, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichene negative Einflusse auf die Umwelt und die menschliche Gesundheit vermieden werden.

VORSICHT

ELEKTROSCHOCKGEFAHR - NICTT OFFNEN. ZUR REDUZIERUNG DER ELEKTROSCHOCKGEFAHR DIE RÜCKWAND NICTT ABNEHMIEN. DAS GERAT ENTHALT KEINE VOM BENUTZER WARTBAREN TEILE. WARTUNGSARBEITEN NUR VON QUALIFIZIERTEM PERSONAL AUSFühren LASSEN.

Das Blitzsymbol in einem gleichseitigen Drei reck soll sie darauf aufmarksmachen, dass innerhalb des Gerätes unisolierte „gefährliche Spannungen" vorliegen, deren Größenordnung ausreichen kann, um einen elektrischen Schlag zu verursachen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie darauf aufmkersam machen, dass wichtige Bedienungs- und Wartungsanweisungen in der beigegleten Bedienungsanleitung zu finden sind.

1 Lesen Sie die Instruktionen: Sämtliche Sicherheitsund Bedienungsanweisungen sollen vor Inbetriebnahme des Geräts gelesen werden.
2. Heben Sie sich die Instruktionen auf: Die Sicherheitsund Bedienungsanweisungen sollenn so abgelegt werden, dass Sie auch künftig darin nachsehen können.
3. Beachten Sie Warnungen: Alle Warnungen am Gerät und in den Bedienungsanweisungen sind zu befolgen.
4 Halten Sie sich an die Instruktionen: Alle Anweisungen für Bedienung und Benutzung sind zu befolgen.
5 Kein Wasser, keine Feuchtigkeit: Das Gerät nicht in Wassernähe benutzen! Also z.B. nicht in der Nähe von Badewanne, Waschbecken, Kuchenspüle oder Wäschewanne, in keinem feuchten Keller und auch nicht am Swimmingpool o.A.
6 Rollwagen oder Podeste: Das Gerät sollte nur dann mit einem Rollwagen oder Podest verwendet werden, wenn der Hersteller dies empfeht.
7 Wand- oder Deckemontage: Das Gerät sollte nur gemäß Empfehlungen des Herstellers an einer Wand oder Decke montiert werden.
8 Belüftung: Das Gerät sollte an einem geeigneten Standort so aufgestellt werden, dass die ordnungsgemäß Belüfung des Geräts nicht beeinträchtigt wird. Das Gerät sollte z.B. nie auf einem Bett, Sofa, Teppich oder einerhändlichen Oberfläche aufgestellt werden, die zu einem Verschluss der Belüftungsöffnungen führen können. Das Gerät sollte auch nicht in Einbaumöeln wie Bücherregalen oder Schranken aufgestellt werden, wo der Luftfluss durch die Belüftungsöffnungen beeinträchtigt werden können.
9 Wärme: Das Gerät sollte in Sicherer Entfernung von Wärmequellen wie Heizkörpm, Heizregistern, Öfen oder sonstigen Wärme erzeugenden bzw. abgebenden Vorrichtungen aufgestellt werden.

10 Stromquellen: Das Gerät sollte ausschließlich an Stromquellen des in der Betriebsanleitung bzw. am Gerät angegebenen Typs angeschlossen werden.
11 Schutz der Stromkabel: Verlegen Sie die Kabel für die Netzverbindung so, dass möglichst niemand darauf auf treten wird und sie auch nicht eingequetscht werden. Dabei ist entsprechers auf die Kabelabschnittte nahe der Steckdose und in unmittelbarer Höhe des Geräts zuchten. Netzkabel dient als Hauptschalter.
12 Reinigung: Verwenden Sie keine flüssigen Reinigungsmittel. Benutzen Sie nur einen trockenen Lappen zum Abwischen von Staub und Fett.
13 Nichtgebrauch: Bei längerem Nichtgebrauch sollen der Netzstecker gezogen werden.
14 Eindringen von Objekten oder Flüssigkeiten: Achten Sie darauf, dass durch die Öffnungen keine Gegenstände ins Gehäuse fallen und keine Flüssigkeiten Dort hinein verschüttet werden.
15 Schaden, die eine qualifizierte Wartung bzw. Reparatur erfordern: Bringen Sie das Gerät in folgenden Fällen zum Fachmann:

a) wenn das Stromkabel oder der Stecker beschädigt wurde; oder
b) wenn Objekte ins Gerät gefallen sind oder Flüssigkeit eingedrungen ist; oder
c) wenn das Gerät im Regen gestanden hat; oder
d) wenn das Gerät nicht normal zu Funktionieren scheint oder wenn im Betrieb des Geräts eine ausgeprügte Änderung eingetreten ist; oder
e) wenn das Gerät fallen gelassen wurde oder Schäden am Gehäuse vorliegen.

16 Wartung: Der Benutzer sollte keinerlei Wartung des Geräts versuchen, die über die diesbezüglichen Angaben in den Betriebsanweisungen hinausgeht. Alle andere Wartung solle qualifiziertem Wartungspersonal überlassen werden.
