用户手册 VLS 024 SDD VESTFROST

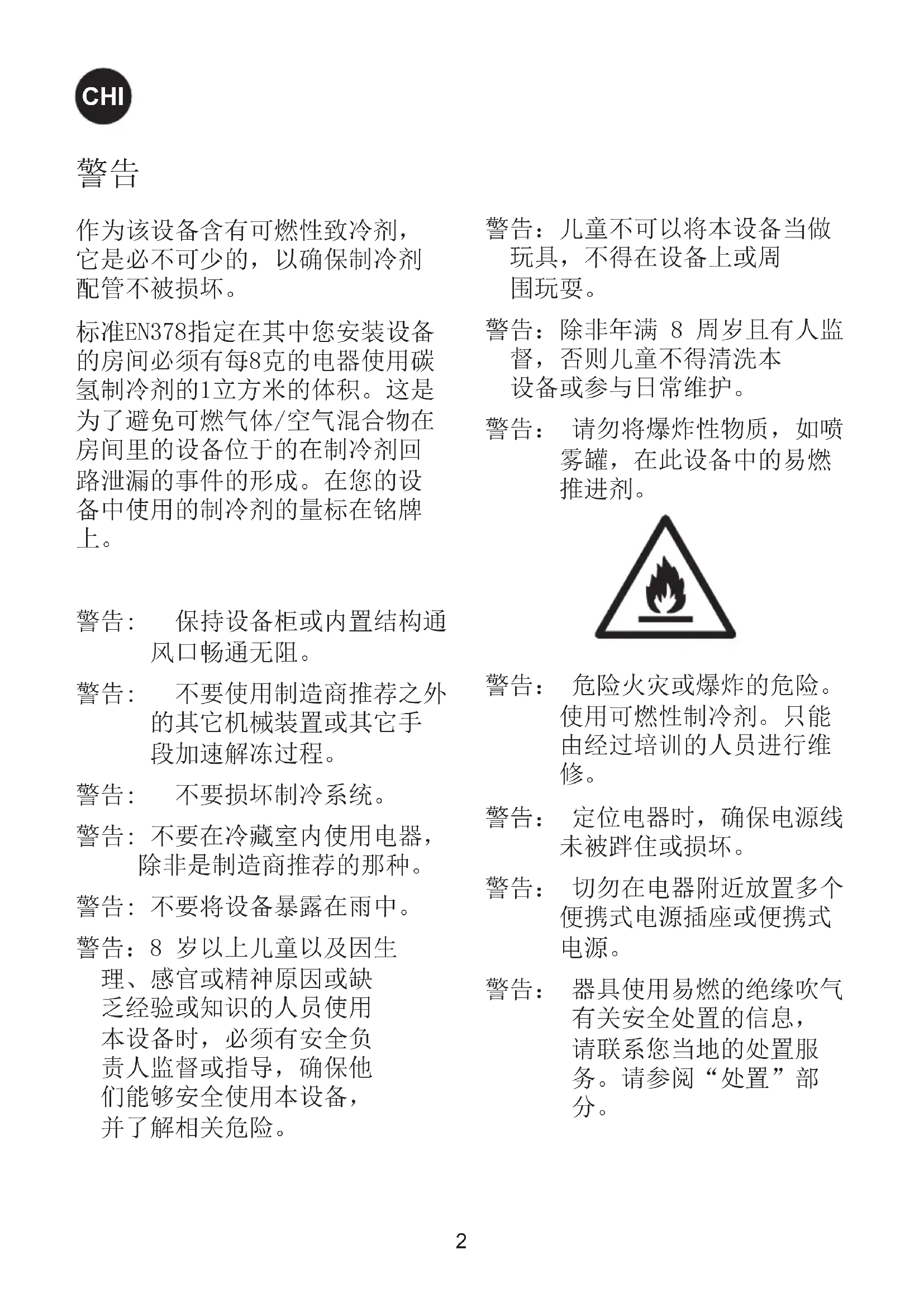

作为该设备含有可燃性致冷剂， 它是必不可少的，以确保制冷剂 配管不被损坏。

标准EN378指定在其中您安装设备的房间必须有每8克的电器使用碳氢制冷剂的1立方米的体积。这是为了避免可燃气体/空气混合物在房间里的设备位于的在制冷剂回路泄漏的事件的形成。在您的设备中使用的制冷剂的量标在铭牌上。

警告：保持设备柜或内置结构通风口畅通无阻。

警告：不要使用制造商推荐之外的其它机械装置或其它手段加速解冻过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的那种。

警告：不要将设备暴露在雨中。

警告：8 岁以上儿童以及因生理、感官或精神原因或缺乏经验或知识的人员使用本设备时，必须有安全负责人监督或指导，确保他们能够安全使用本设备，并了解相关危险。

警告：儿童不可以将本设备当做玩具，不得在设备上或周围玩耍。

警告：除非年满 8 周岁且有人监督，否则儿童不得清洗本设备或参与日常维护。

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：危险火灾或爆炸的危险。使用可燃性制冷剂。只能由经过培训的人员进行维修。

警告：定位电器时，确保电源线未被跸住或损坏。

警告：切勿在电器附近放置多个便携式电源插座或便携式电源。

警告：器具使用易燃的绝缘吹气有关安全处置的信息，请联系您当地的处置服务。请参阅“处置”部分。

内容

• 钥匙应始终放置在一个单独的，儿童无法接触的地方。
• 维修和清洁之前，家电断开电源供电
• 如果电源线损坏，必须由制造商，其服务代理人，或类似的合格人员更换，以避免危险。
• 内蒸发器壁和上部结霜是自然现象。因此，设备在正常清洗或维修时应解冻。
• 请注意，更改设备的结构将取消所有担保和产品责任。

保留更改规格，无须事先通知的权利。

说明.... 2

操作指南.... 4

熟悉你的VLS024SDD 太阳能制冷机..... 5

放置温度显示器.... 6

包装和打开包装.... 7

安装和启动.... 8

装载设备.... 9

控制面板.... 10

除霜....11

保养和清洁.... 12

故障查寻.... 13

担保，零件和服务.... 14

处理.... 14

操作指南

压缩机要求太阳能板能提供电能超过一定的启动量才能开动。一旦开动，压缩机可以使用低于开动时的能量消耗运行。压缩机可能需要尝试开动几次后才会开始运转。所以请耐心一点！

在气候环境多变的日子，压缩机可能会开动和停止多次。

太阳能制冷机的噪音很小，噪音主要来自冷却压缩机的风扇。

压缩机几乎没有噪音。风扇比压缩机早开动一会，晚停止一会。

温度是在产品出厂时设置的，不能由非授权人员调整。

提供设备时包括篮架，一定要使用这些篮架储存。

说明

太阳能制冷机系统的哲学：

• 简单
• 安全
• 坚固
• 可靠

VLS 024 太阳能制冷机系统包括：

• 太阳能制冷机
• 太阳能板
• 太阳能板的安装设备
• 从太阳能板到太阳能制冷机的电缆线

VLS 024 太阳能制冷机是疫苗制冷机。它有一个配备有3个储藏架的疫苗储藏室(+2 °C 到+8 °C)。

只要正确地安装设备，遵循简单的保养常规，本设备可以运转很多年，不会出故障。

PQS Code	Model PQS Performance specificationsSpecification reference:		PQS Independent type-testing protocolProduct verification protocol:
E003/069 VL	LS 024 SDD E003/	RF05.3 E003/RF05-VP.3

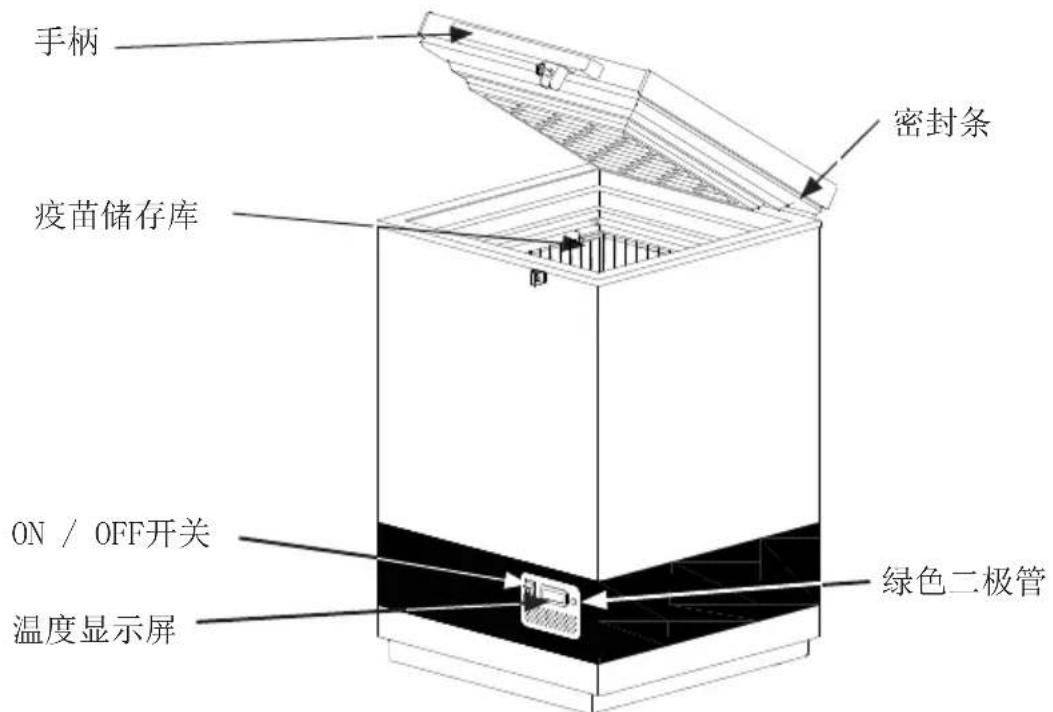

熟悉你的太阳能制冷机 VLS 024 SDD

手柄 密封条 疫苗储存库 ON / OFF开关 温度显示屏 绿色二极管

图1

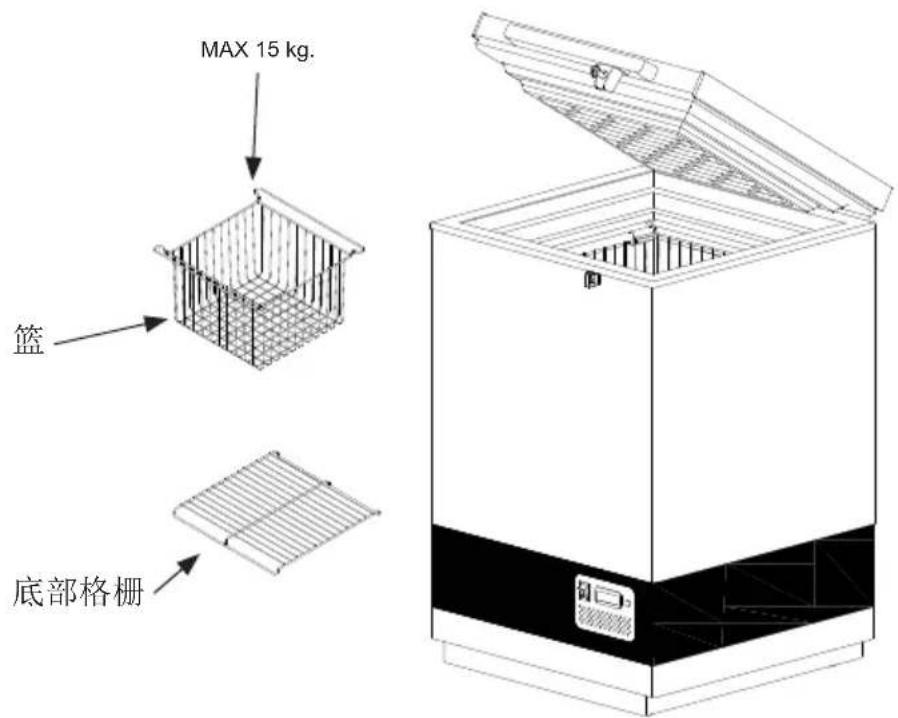

MAX 15 kg. 篮 底部格栅

图2

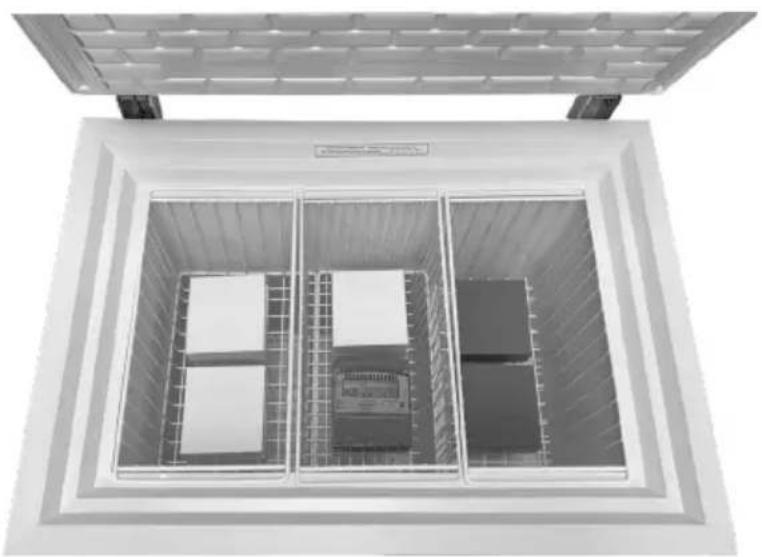

放置温度显示器

我们建议把温度显示器放置于疫苗冰箱的正中位置。

将设备安装在干燥的通风良好的地方。避免将设备安装在热源附近或者阳光直接照射的地方。将设备放置在地面上并确保其平整。

可调节脚

通过向上或向下拧紧可调节脚，将器械调平。

如果要将器械置于柔软的平面（例如，地板或地毯）上，最好每隔一段时间核查器械是否仍处于水平状态，因为器械的重量可能会将平面下压。

本设备是按最大/最小的环境温度在+5℃到+43℃时疫苗室产生最佳温度水平而设计和调整的。

注意: 设备不应放置在环境温度为+5℃以下的地方。

气候等级标示在铭牌上。

气候类型:

$$ 0, 1, 2, 3, 4, 6, 8 = \text {环境} 3 2 ^ {\circ} \mathrm{C} $$

气候类型:

$$ 5 \text {和} 7 = \text {环境} 4 3 ^ {\circ} \mathrm{C} $$

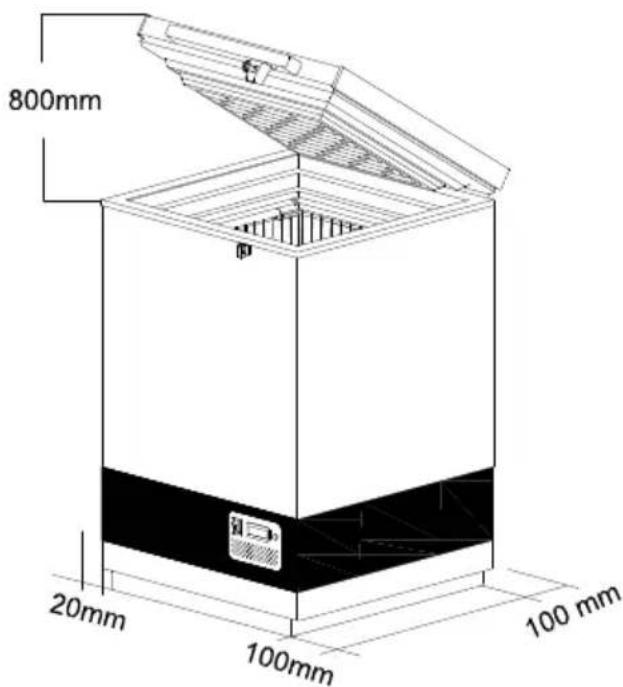

空气流通

设备通风良好，上下和周围的空气能够畅通无阻地流通非常重要。下列图3显示如何能够确保必要的空气流通。

设备的基座和地面之间应有最少 30mm 的间隙。

设备的通风开口和内置结构应保持清洁。

注意：格板应能自由接近，无阻碍。

打开包装

打开设备包装，检查设备是否受损。如果你发现设备受损，应通告你的监察员。

注意：不要在设备附近使用明火或者吸烟。

安装和启动

安装

按照表格1连接太阳能板和设备，表格1上注明有电缆线的长度和规格。

該標準電纜尺寸和長度：6平方毫米和20M。

从太阳能电池板的厚双峰导线（蓝色和红色）必须被插入到压缩机室通过在背面的孔－见图。4

启动之前将设备彻底地清洁干净。

启动

设备装载疫苗冰包前整流器必须冷冻。在环境温度为 43^ C的地方冷却时间为大约5-7天。

当温度调节器显示屏上的早晨温度为大约 +4^ C 时设备装载疫苗就绪。检查篮架上部的温度。其温度应在 +2^ C 和 +8^ C 之间。

疫苗应放置并安排在篮架里，参见第6页。

应随时通过温度调节器监控疫苗室的温度，其温度应在 +2^ 和 +8^ 之间。

本温度是产品出厂时设置的，不应由非授权人员调整。

规格:		最大长度:
横切面	AWG
[mm2]	[Gauge]	[m]	[ft]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

表格1

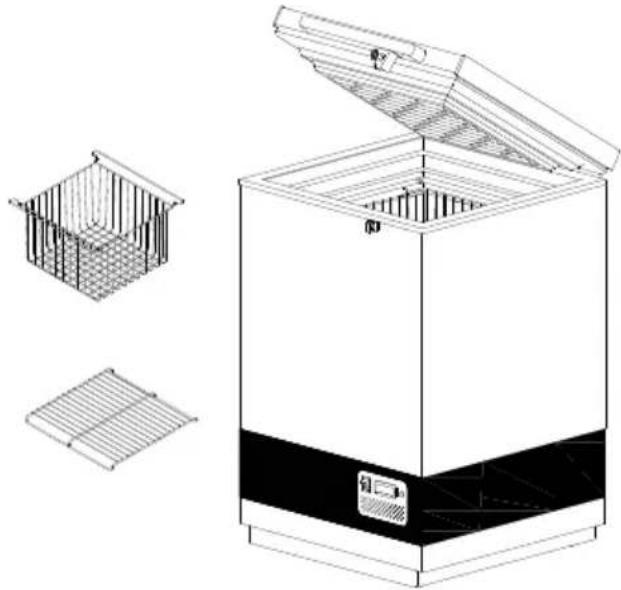

当疫苗室的温度稳定下来时，即温度在 +2^ 至 +8^ 之间，压缩器停止又开始时，便可以装载疫苗了。疫苗应安置在疫苗篮内。 (图 7)

为了确保空气流通，并防止过疫苗的低温度，必须避免直接接触到内壁。
在筐疫苗负荷不得筐顶部以上。

装载篮子的重量不要超过 15 公斤

太阳能温度计 ON / OFF开关 断路器） 绿色二极管 图 9

绿色二极管指示压缩机正在运行

太阳能板

放置

太阳能板应始终安装在牢固的屋顶上，或者栏杆上，安全并容易接近(不是对公众)。

太阳能板的安装应始终按照供应商的说明进行，采用厂商提供的，或者推荐的螺丝和装配件。

不要将太阳能板安装在建筑物，树木等阴影处。太阳能板的表面直接面对太阳。

规格

表格 2 上提供有太阳能板的规格。

類型。:2型根據E003/	PV01直接驅動。
额定电压:18V
额定电源:360W(标准测试条件)
每行平行安装模块的数量:	4
担保:最少2年
设备表现担保:25年(至原始值的80%)
证书:UL,TÜV或符合IEC61215要求。

表格2

除霜

存储的水包和空气中的水分将逐渐导致冷柜内部结霜和结冰。薄薄的一层霜和冰并不会影响冷柜的性能，但过厚的冰层可能会导致冰柜无法令人满意地冷却水包。可使用塑料刮板去除少量的松散冰霜。

请勿使用电气设备或尖锐物体，因为它们可能会损坏电器内部。

当冰霜层的厚度超过 4 - 5mm 时，应对冷柜进行彻底的除霜。

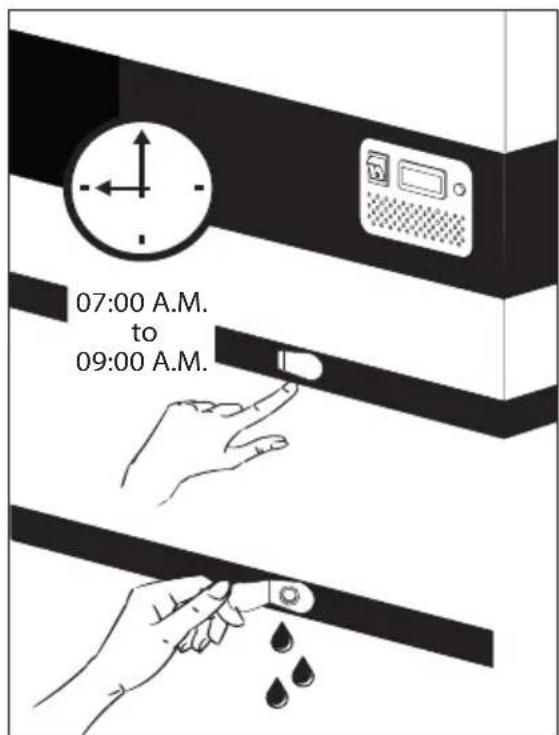

除霜应在早晨 7am 至 9am 进行，就在太阳光照即将恢复足够强之前，启动压缩机并运行制冷系统。

请按照下列步骤进行：

1. 关闭 ON/OFF 按钮断开电源。重要提示！仅关闭疫苗柜的电源。（见图 10）

2. 打开两个放泄塞。一个位于冷柜内部，另一个位于电器右前方。

3. 在冷凝水放泄孔下放置一个托盘。

4. 小心地除去内衬上的所有冷凝水液滴冰后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干疫苗柜，确保清洁后没有残留的水分。

5. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。

6. 按下 ON/OFF 按钮重新接通电源。

7. 当电器恢复到存储疫苗要求的安全温度 2^ - 8^ 时，将疫苗整齐地放成几排并留出间隙。

疫苗室温度应当随时通过温度调节器早晚进行监察。注意，设备中的疫苗不能冷冻。

温度是产品出厂时设置的，不应由非授权人员进行调整。

请每天检查内部盖子是否放置妥当，盖子和设备装配是否紧密。

月保养：

清洁冰箱每月一次上栅格板的背面侧。

年保养：

检查电气连接和元件，每年最少清洁一次，如有必要清洁多次。

太阳能板的保养

周保养

每周为太阳能板除尘一次，或者根据需要除尘。清洁应当用水进行。

年保养：

检查电气连接和元件，每年最少清洁一次， 如有必要清洁多次。 因为有火灾危险，有必要清除灰尘和脏污。

安装2周后应再度紧固所有的螺栓和螺帽，随后一年紧固一次。

清洁

清洁前应切断电源 — 在单位的前面

清洁设备的最好方式是使用热水 加少量的不含芳香剂的清洁剂。 绝对不能使用冲刷的清洁剂。 使用柔软的布片沾上干净的水彻底地擦干。 重要的是应防止水流进控制板。

盖子周围的密封条应当定期清洁，防止退色，延长使用寿命。使用干净的水清洁密封条后检查其是否仍旧密封。

如果设备一段时间不用，应关闭设备，切断电源，卸空设备，清洁内部，打开盖子让其通风，防止产生怪味。

故障查寻

故障 可能的原因 补救
压缩机不运行,冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:- 检查电源是否接上,从太阳能板到设备的电缆线是否正常。- 检查保险丝,若有必要进行更换。- 如果上述情形正常,请给监察员打电话。
压缩机在运行中,温度太高。	通风格板堵死。盖子关闭不妥。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
VLS024 SDD 制冷机的温度过低。	要在数字控制器的低设置点 串接监事调整
无温度显示。 太阳能温	度调节器功能不良。 更换太阳能温度调节器。
绿色二极管无光亮 开关	已关闭保险丝烧毁二极管有缺欠	打开开关更换保险丝更换二极管

表格 4

担保，零件和服务

质量担保免责条款

由于直接或非直接的不当操作，使用错误，保养不良，不正确的建筑，安装或连接产生的故障和损害，火灾，事故，雷电，电压变化或者其它电气干扰，包括不良保险丝或者主设备的故障不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或者材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构，或者更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就说，批发商应确保这种投诉应当得以解决，使买方满意。

在打电话寻求技术帮助之前请检查你自己是否能排除故障。如果你要求的帮助不在本担保范围内，也就说，如果设备出现故障是因为保险丝断裂，或者操作不当，将向你收取因为你打电话寻求帮助而产生的费用。

零件

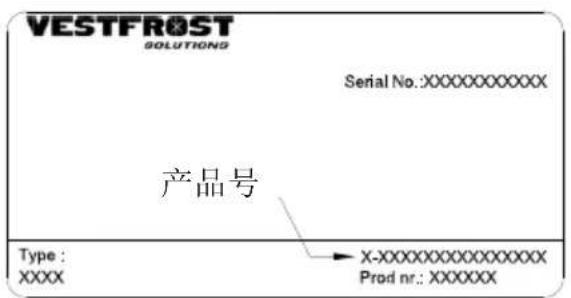

订购零件时请说明设备的类型，系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXX 产品号 Type : XXXX → X-XXXXXXXXXXXXXX Prod nr.: XXXXXX

图11

處理

以下設備回收符號僅在歐盟國家有效。歐盟以外的國國家的廢物處置資訊如果要廢棄產品，請與當地機構或經銷商聯系，獲取正確的廢棄方法。

對於歐盟的商業用戶如果你希望拆卸電氣和電子設備，請和你的經銷商和供應商聯繫，獲取進一步的資訊。

其它國家有關處理這些廢物的資訊，請與您當地政府機關或者銷售商聯繫，詢問處理的正確方法。

請注意電池的符號

與化學符號組合，並符合法令對涉及的化學元素的規定。
