用户手册 GPU Tweak II ASUS

2014 年 9 月發行 版權所有•不得翻印 © 2014 華碩電腦 本產品的所有部分，包括配件與軟體等，其所有權都歸華碩電腦公司（以下簡稱華碩）所有，未 經華碩公司許可，不得任意地仿製、拷貝、謄抄或轉譯。本使用手冊沒有任何型式的擔保、立場 表達或其它暗示。若有任何因本使用手冊或其所提到之產品的所有資訊，所引起直接或間接的資 料流失、利益損失或事業終止，華碩及其所屬員工恕不為其擔負任何責任。除此之外，本使用手 冊所提到的產品規格及資訊僅供參考，內容亦會隨時升級，恕不另行通知。本使用手冊的所有部 分，包括硬體及軟體，若有任何錯誤，華碩沒有義務為其擔負任何責任。 使用手冊中所談論到的產品名稱僅做識別之用，而這些名稱可能是屬於其他公司的註冊商標或是

本使用手冊中所提及的產品名稱僅做為識別之用，而前述名稱可能是屬於其他公司的註冊商標或

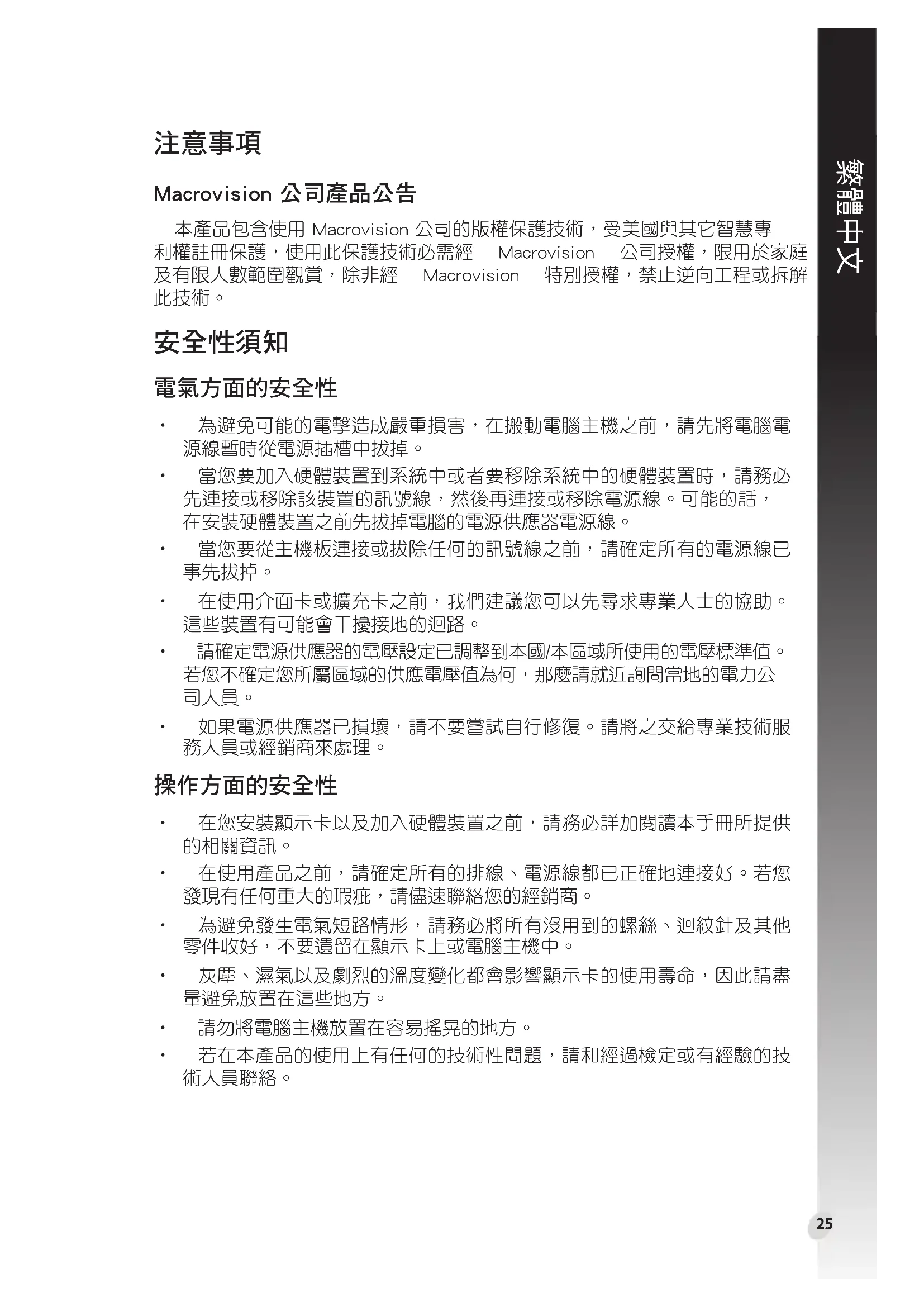

Macrovision.公司產品公告 本產品包含使用Macrovision公司的版權保護技術，受美國與其它智慧專 利權註冊保護，使用此保護技術必需經 Macrovision 公司授權，限用於家庭 及有限人數範圍觀賞，除非經 Macrovision 特別授權，禁止逆向工程或拆解

• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電 源線暫時從電源插槽中拔掉。

• 當您要加入硬體裝置到系統中或者要移除系統中的硬體裝置時，請務必 先連接或移除該裝置的訊號線，然後再連接或移除電源線。可能的話， 在安裝硬體裝置之前先拔掉電腦的電源供應器電源線。

• 當您要從主機板連接或拔除任何的訊號線之前，請確定所有的電源線已

• 在使用介面卡或擴充卡之前，我們建議您可以先尋求專業人士的協助。 這些裝置有可能會干擾接地的迴路。

• 請確定電源供應器的電壓設定已調整到本國/本區域所使用的電壓標準值。 若您不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公

• 如果電源供應器已損壞，請不要嘗試自行修復。請將之交給專業技術服 務人員或經銷商來處理。

• 在您安裝顯示卡以及加入硬體裝置之前，請務必詳加閱讀本手冊所提供

• 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您 發現有任何重大的瑕疵，請儘速聯絡您的經銷商。

• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其他 零件收好，不要遺留在顯示卡上或電腦主機中。

• 灰塵、濕氣以及劇烈的溫度變化都會影響顯示卡的使用壽命，因此請盡 量避免放置在這些地方。

• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技

為了能夠確保您正確地完成本產品的設定，請務必注意下面這些會在本手 冊中出現的標示符號所代表的特殊含意。 哪裡可以找到更多的產品資訊 您可以經由下面所提供的兩個渠道來獲得您所使用的華碩產品資訊以及軟

您可以到http://tw.asus.com華碩電腦官方網站，取得所有關於華碩軟硬

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾 帶有其他的文件，譬如經銷商所附的產品保修單據等。

警示：提醒您在進行某一項工作時要注意您本身的安全。 小心：提醒您在進行某一項工作時要注意勿傷害到電腦顯示卡元

重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多 項軟硬體的安裝或設定。 注意：提供有助於完成某項工作的訣竅和其他額外的資訊。 華碩.REACH 注意：請遵守 REACH（Registration，Evaluation，Authorisation，and RestrictionofChemicals）管理規範，我們會將產品中的化學物質公告在華碩 REACH網站，詳細請參考http://green.asus.com/english/REACH.htm27

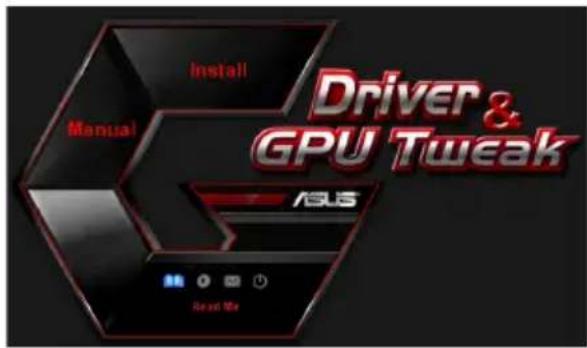

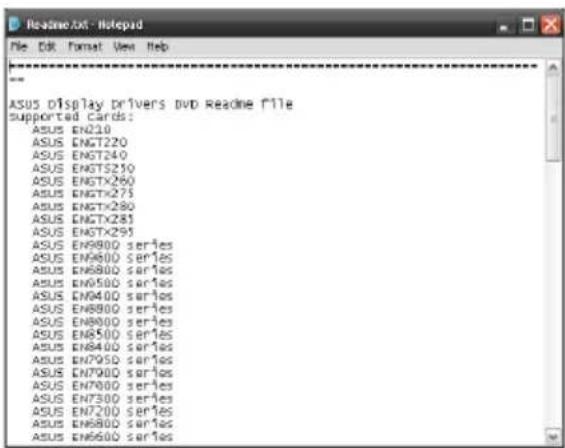

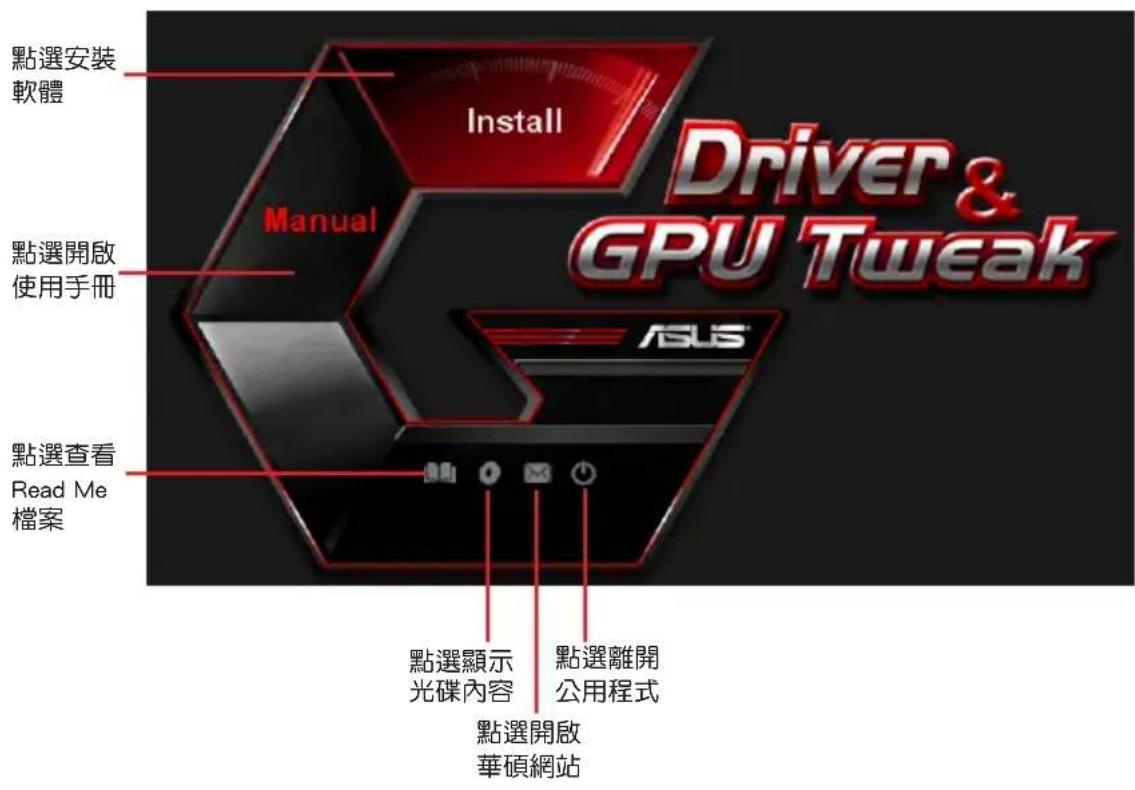

此光碟內含有需安裝在您電腦上的顯示卡驅動程式與公用程式。點選光碟 主選單的項目欄或圖示以獲得華碩聯絡方式，瀏覽光碟內容或查看 ReadMe

將光碟插入光碟機。若 您 的電 腦 開啟了自動執行功 能，主 選單會自動出現。

• 本手冊上所出現的畫面僅供參考，可能會與您所看到的實際畫面不

• 此光碟內的驅動程式與公用程式只適用於某些型號的華碩顯示卡。

• 您可能需要管理者權限才能安裝驅動程式與公用程式。詳細資訊請參 考Windows

• 若此光碟內容有所改變，恕不另行通知。請訪問華碩官網http://tw.asus. com了解更新資訊。

若您的電腦沒有自動執行功能，請瀏覽光碟內容查找 UI.exe 檔案。雙按 UI.exe檔案開啟光碟內的安裝程式。繁體中文

VGA 驅動程式是能使裝置在您的作業系統下運作的一個軟體程式。當手 動完成顯示卡安裝後，請使用本章所推薦的方式之一來安裝、更新或移除 VGA驅動程式。 若您使用新的華碩顯示卡來代替舊的顯示卡，請將您系統中舊的顯示卡驅動程式刪除。

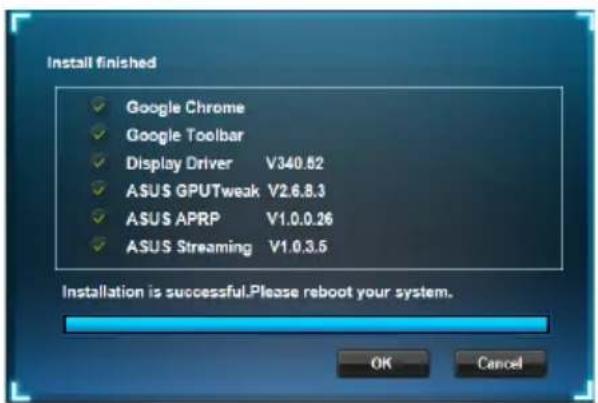

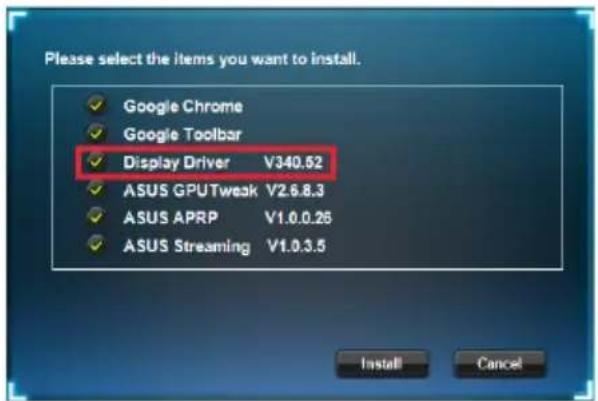

8.1/8/7/Vista中安裝VGA驅動程式：

若您的電腦沒有自動執行功 能，請 在 光碟的根目錄中啟 動UI.exe。

3. 在主選單中點選 Install（安

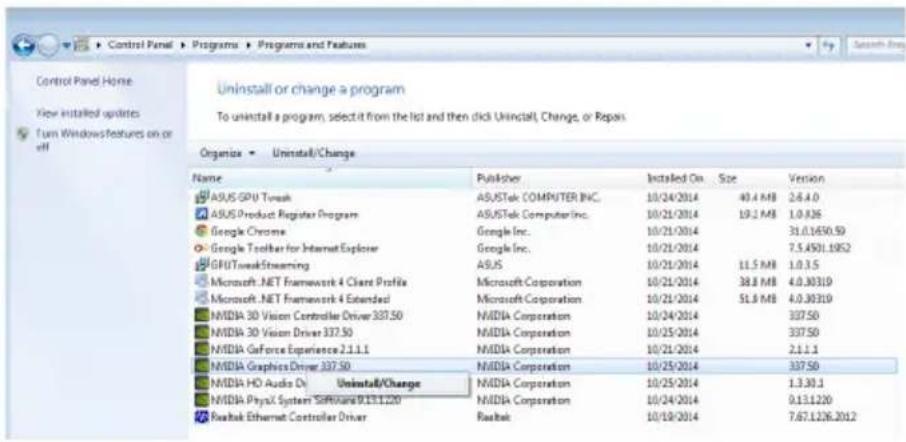

8.1/8/7/Vista中移除VGA驅動程式：

• 點選開始>控制台>程式>程式和功能，選擇您想要刪除的項目。完成

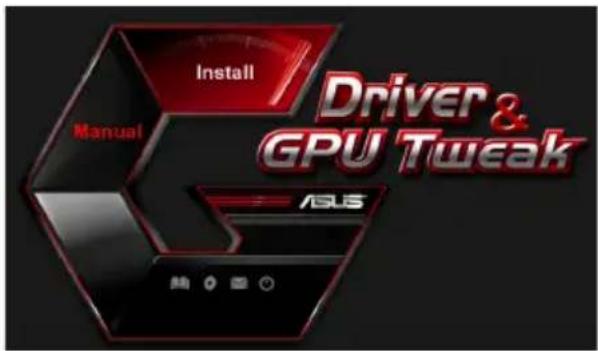

華碩GPUTweak公用程式可幫助您監控并優化您的華碩顯示卡設定。 請按照以下步驟安裝華碩GPUTweak：

能，主選單將會自動出現。 若您的電腦沒有自動執行功 能，請在光碟的根目錄中啟 動UI.exe。

3. 在主選單中點選 Install（安

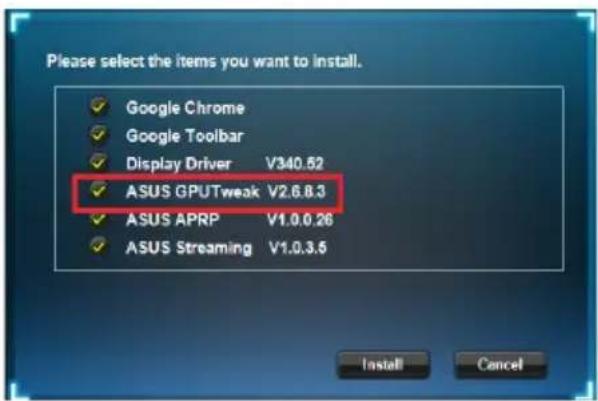

選擇ASUS GPU Tweak並點 選Install（安 裝）按 鈕。31

8.1/8/7/Vista中移除華碩GPUTweak：

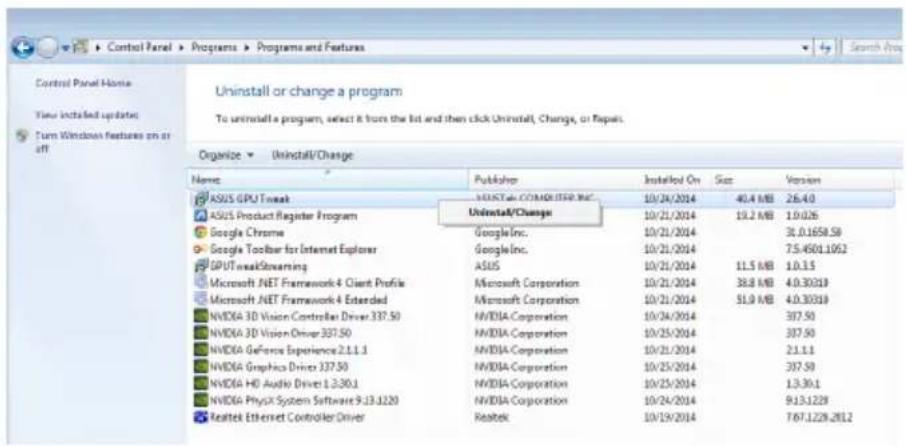

• 點選開始>控制台>程式>程式與功能，選擇ASUSGPUTweak項目。

能，主選單將會自動出現。 若您的電腦沒有自動執行功 能，請在光碟的根目錄中啟 動UI.exe。

3. 在主選單中點選 Install（安

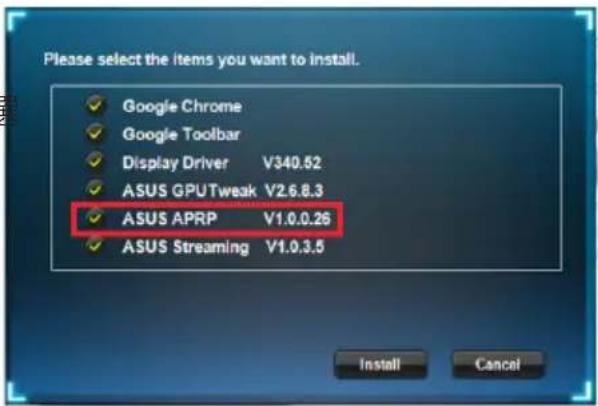

選擇 ASUS APRP 並點選 Install（安 裝）按 鈕。33

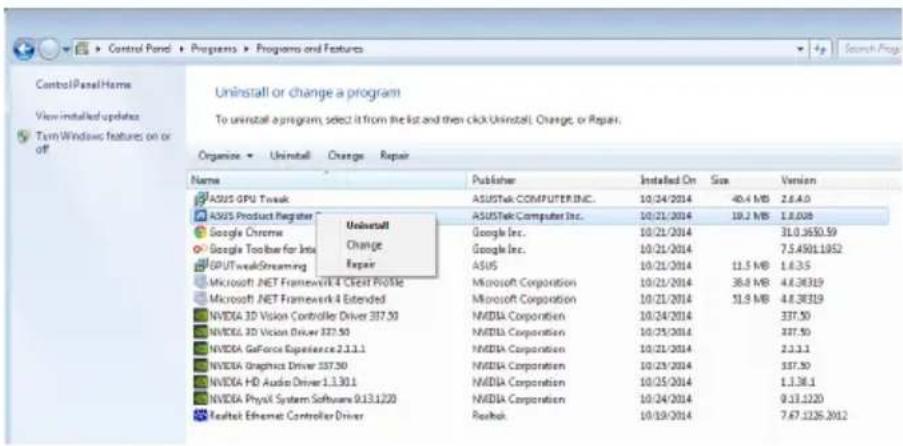

• 點選開始>控制台>程式>程式與功能，選擇ASUSAPRP項目。點選

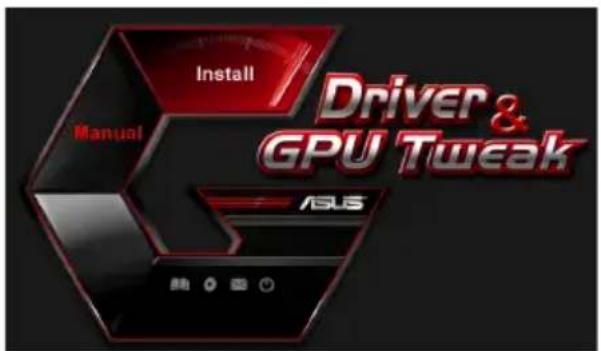

請按照以下步驟安裝華碩Streaming：

能，主選單將會自動出現。 若您的電腦沒有自動執行功 能，請在光碟的根目錄中啟 動UI.exe。

3. 在主選單中點選 Install（安

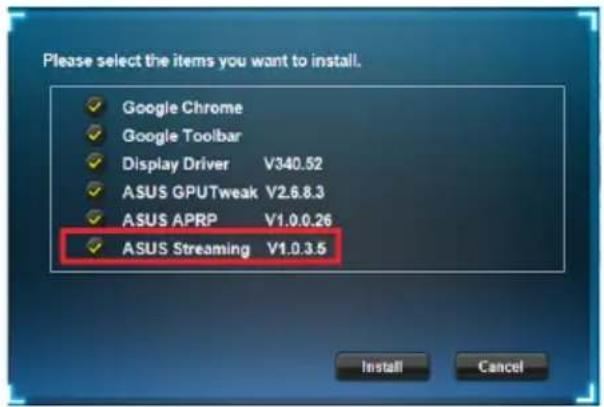

選擇ASUS Streaming並點 選Install（安 裝）按 鈕。35

8.1/8/7/Vista中移除華碩Streaming：

• 點選開始>控制台>程式>程式與功能，選擇ASUSStreaming項目。

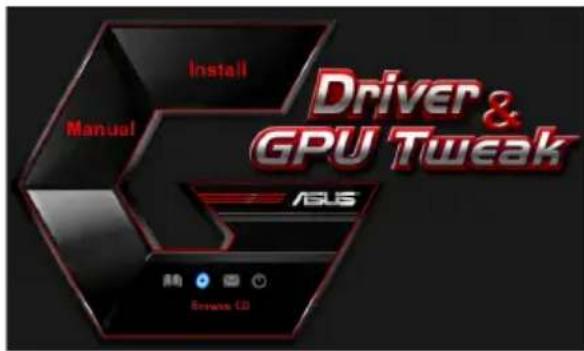

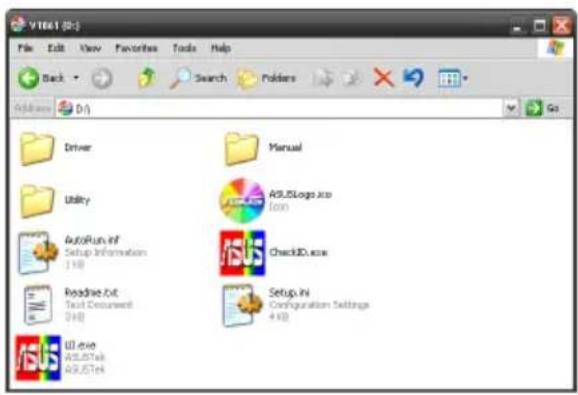

請按照下列步驟瀏覽驅動程式與公用程式光碟：

能，主選單將會自動出現。 若您的電腦沒有自動執行功 能，請在光碟的根目錄中啟 動UI.exe。

1. 將驅動程式與公用程式光碟放入光碟機。

2. 若您的電腦有自動執行功能，主選單將會自動出現。

若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動UI.exe。

3. 在主選單中點選Contact Us（聯絡我們）進入華碩官網，查看更多聯絡

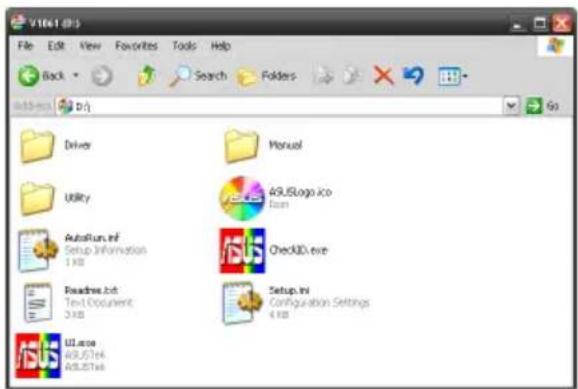

3. 在主選單中點選Browse CD來

若您的電腦沒有自動執行功 能，請在光碟的根目錄中啟動 UI.exe。

本章節幫您排解在安裝顯示卡後出現的常見疑難問題。若有無法自行解決 的疑難或本章節未提及問題，請聯絡華碩技術支援。 問題 顯示卡安裝後沒有顯示 原因 顯示卡可能未正確安裝。 排解 請確認顯示卡在插槽上沒有傾斜或歪曲。 原因 你的顯示器可能未被正確連接。 排解 請確認訊號線正確連接至顯示器與顯示卡。 原因 您的主機板不支援該顯示卡。 排解 請查看您主機板包裝中附帶的技術文件以獲得顯示卡所要 求的規格。(例如AGP電壓要求) 原因 您未連接顯示卡的電源。 排解 請確認電源線與電源裝置正確連接。

排解 請確認您的電源裝置可以提供滿足系統需求的最小供電

原因 主機板硬體系統設定不正確。（例如系統控制台的連接） 排解 •請確認系統控制台排線連接正確。（例如電源開關， Reset）

• 請確認您的 CPU，CPU 風扇以及/或記憶體模組能夠良 好運作並且連接正確。39

原因 顯示卡可能未正確安裝。 排解 請確認顯示卡在插槽上沒有傾斜或歪曲。 原因 您可能沒有正確設定您的圖像控制。

• 請手動將您的圖像控制設定為您想要的設定值。

• 請在顯示內容中設定顯示卡的顯示解析度。 原因 您的系統可能不支援該顯示卡驅動程式的安裝。不同廠家 的顯示卡驅動程式之間可能會有衝突。 排解 •將系統中未使用過的顯示卡驅動程式刪除。

• 請安裝顯示卡包裝中附帶的驅動程式與公用程式中光碟

原因 您未連接顯示卡的電源。 排解 請確認電源線與電源裝置正確連接。 原因 若您的顯示器有BNC連接埠，此連接埠可能連接錯誤。 排解 請確認所有的BNC連接埠連接正確。 原因 您的顯示器軟體設定可能錯誤。 排解 請將您的顯示器軟體設定為您想要的設定值。 原因 你的顯示器可能未被正確連接。 排解 請確認訊號線正確連接至顯示器和顯示卡。繁體中文

您也可能會遇到系統中與其他部件或附件相關的問題。(例如主機板、電 源裝置、LCD/CRT)

原因 您的顯示器不支援您想要的顯示設定。 排解 請確認您的顯示器能夠支援您想要的顯示設定。請查看您 顯示器包裝中附帶的技術文件。 原因 您的顯示卡不支援您想要的系統設定。 排解 請確認您的顯示卡能夠支援您想要的顯示設定。請查看您 的顯示卡包裝中附帶的的技術文件規格表。 原因 某些顯示卡驅動程式有所損壞。 排解 將您現有的顯示卡驅動程式刪除並且重新安裝驅動程式與 公用程式光碟中的顯示卡驅動程式。 原因 機殼中的散熱功能較差。 排解 請確認機殼風扇，CPU風扇，散熱器風扇與/或顯示卡GPU

原因 GPU或VGA記憶體超頻過多。 排解 重新儲存GPU與VGA記憶體的初始頻率設定。41

2014 年 9 月發行 版權所有•不得翻印 © 2014 華碩電腦 本用戶手冊包括但不限於其所包含的所有資訊受到著作權法之保護，未經華碩電腦股份有限公司 （以下簡稱「華碩」）許可，不得任意地仿製、拷貝、謄抄、轉譯或為其他使用或處分。本用戶 手冊沒有任何型式的擔保、立場表達或其它暗示。若有任何因本用戶手冊或其所提到之產品的所 有資訊，所引起直接或間接的資料流失、利益損失或事業終止，華碩及其所屬員工恕不為其擔負 任何責任。除此之外，本用戶手冊所提到的產品規格及資訊僅供參考，內容亦會隨時更新，恕不

本用戶手冊中所提及的產品名稱僅做為識別之用，而前述名稱可能是屬於其他公司的註冊商標或

Macrovision 公司產品公告 本產品包含使用 Macrovision 公司的版權保護技術，受美國與其它智慧專 利權註冊保護，使用此保護技術必需經 Macrovision 公司授權，限用於家庭 及有限人數範圍觀賞，除非經 Macrovision 特別授權，禁止逆向工程或拆解

• 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必 先連接或移除該設備的信號線，然後再連接或移除電源適配器。可能的 話，在安裝硬件設備之前先拔掉電腦的電源電源線。

• 請確定電源的電壓設置已調整到本國/本區域所使用的電壓標準值。若您 不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司

• 如果電源已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員

• 在您安裝顯卡以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的

• 在使用產品之前，請確定所有的排線、電源適配器都已正確地連接好。 若您發現有任何重大的瑕疵，請儘速聯絡您的經銷商。

• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其他 零件收好，不要遺留在顯卡上或電腦主機中。

• 灰塵、濕氣以及劇烈的溫度變化都會影響顯卡的使用壽命，因此請盡量

• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技

為了能夠確保您正確地完成本產品的設置，請務必注意下面這些會在本手 冊中出現的標示符號所代表的特殊含意。 哪裡可以找到更多的產品信息 您可以經由下面所提供的兩個渠道來獲得您所使用的華碩產品信息以及軟

您可以到 http://www.asus.com.cn 華碩電腦官方網站，取得所有關於 華碩軟硬件產品的各項信息。

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾 帶有其他的文件，譬如經銷商所附的產品保修單據等。

警告：提醒您在進行某一項工作時要注意您本身的安全。 小心：提醒您在進行某一項工作時要注意勿傷害到電腦顯卡元

重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多 項軟硬件的安裝或設置。 注意：提供有助於完成某項工作的訣竅和其他額外的信息。 華碩 REACH 注意：請遵守 REACH（Registration，Evaluation，Authorisation，and Restriction of Chemicals）管理規範，我們會將產品中的化學物質公告在華 碩 REACH 網站，詳細請參考 http://green.asus.com/english/REACH.htm47

此光盤內含有需安裝在您電腦上的顯卡驅動程序與應用程序。點擊光盤 主菜單的項目欄或圖標以獲取華碩聯繫方式，瀏覽光盤內容或查看 ReadMe

將光盤插入光驅。若您的電腦開啟了自 動 運 行 功 能，主 菜 單 會自動出現。

• 本手冊上所出現的畫面僅供參考，可能會與您所看到的實際畫面不

• 此光盤內的驅動程序與應用程序只適用於某些型號的華碩顯卡。

• 您可能需要管理員權限才能安裝驅動程序與應用程序。詳細信息請參 考 Windows

• 若此光盤內容有所改變，恕不另行通知。請訪問華碩官網 http://www. asus.com.cn 瞭解更新信息。

若您的電腦沒有自動運行功能，請瀏覽光盤內容查找 UI.exe 文件。雙擊 UI.exe 文件開啟光盤內的安裝程序。簡體中文

VGA 驅動程序是能使設備在您的操作系統下運行的一個軟件程序。當手 動完成顯卡安裝后，請使用本章所推薦的方式之一來安裝、更新或卸載 VGA

若您使用新的華碩顯卡來代替舊的顯卡，請將您系統中舊的顯卡驅動程

8.1/8/7（32/64 bit）中安 裝 VGA 驅動程序 請按照以下步驟在 Windows

8.1/8/7/Vista 中安裝 VGA 驅動程序：

2. 若 您 的 電 腦 有 自 動 運 行 功 能，

主 菜 單 將 會 自 動 出 現。 若您的電腦沒有自動運行功 能，請在光盤的根目錄中啟 動 UI.exe。

3. 在 主 菜 單 中 點 擊【Install】（ 安

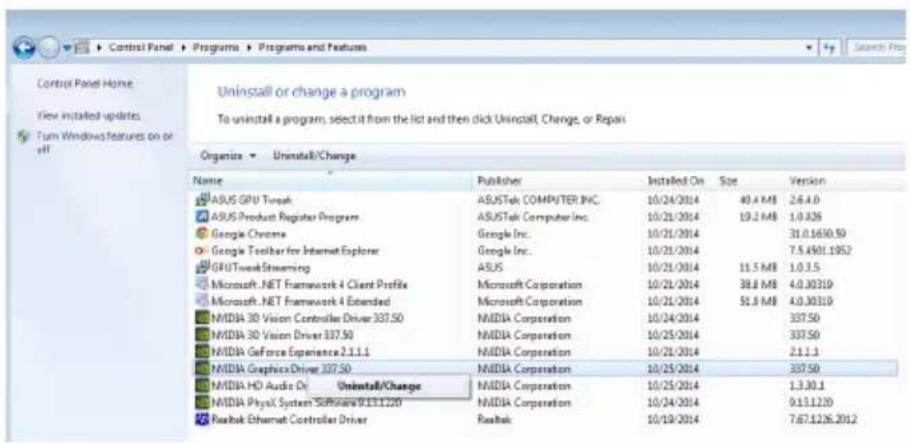

• 點擊【開始】>【控制麵板】>【程序】>【程序和功能】，選擇您想要刪 除的項目。完成後點擊【卸載】。簡體中文

3. 華碩 GPU Tweak 應用程序

華碩 GPU Tweak 應用程序可幫助您監控并優化您的華碩顯卡設置。 請按照以下步驟安裝華碩 GPU Tweak：

能，主菜單將會自動出現。 若您的電腦沒有自動運行功 能，請在光盤的根目錄中啟 動 UI.exe。

3. 在 主 菜 單 中 點 擊【Install】（ 安

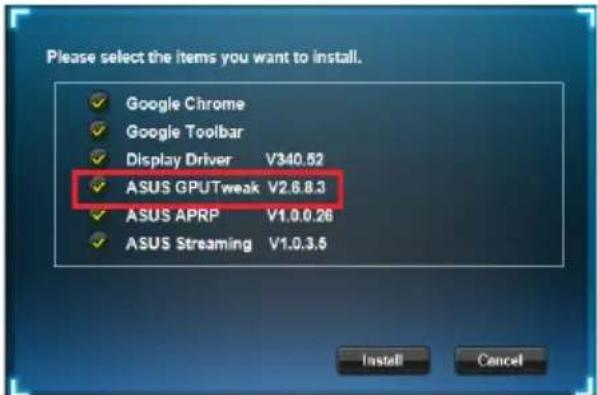

選擇“ASU S GPU Twe a k ”並 點 擊【Install】（ 安 裝 ） 按 鈕 。51

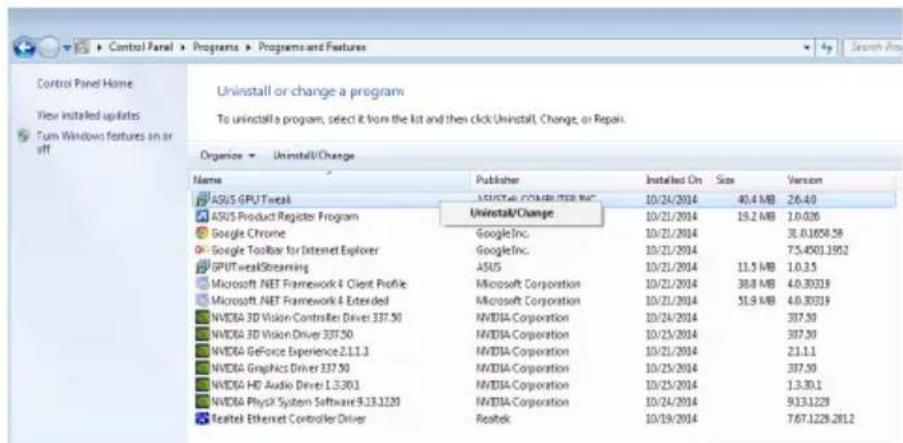

• 點擊【開始】>【控制麵板】>【程序】>【程序與功能】，選擇 ASUS GPU Tweak 項目。點擊【卸載】。簡體中文

能，主菜單將會自動出現。 若您的電腦沒有自動運行功 能，請在光盤的根目錄中啟 動 UI.exe。

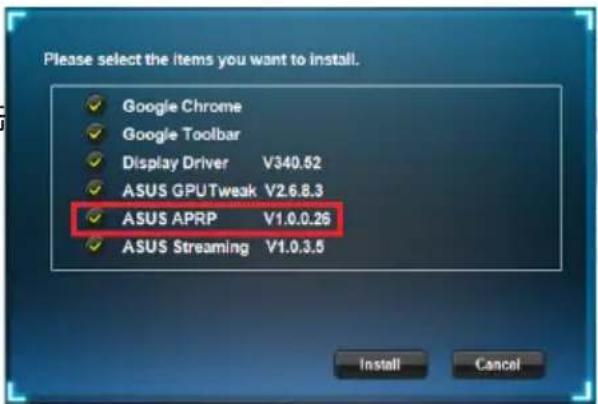

8.1/8/7（32/64 bit）中安 裝華碩 APRP

3. 在 主 菜 單 中 點 擊【Install】（ 安

選擇“AS US A PR P ”並點擊 【Install】（ 安 裝 ） 按 鈕 。53

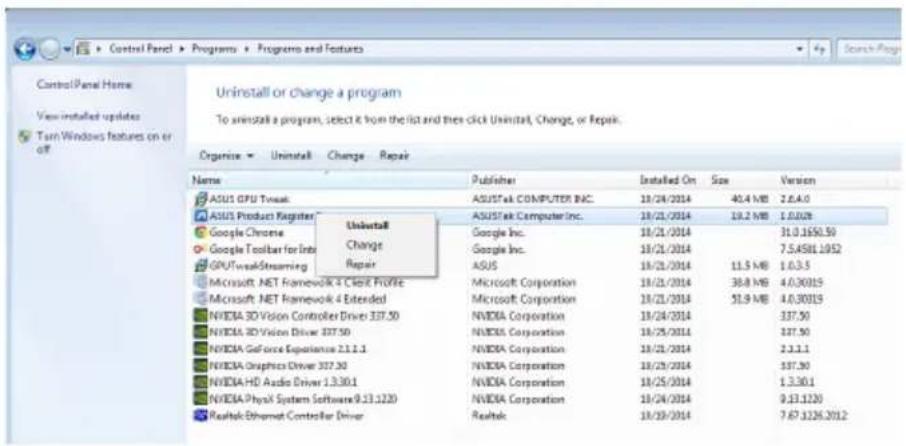

• 點擊【開始】>【控制麵板】>【程序】>【程序與功能】，選擇 ASUS APRP 項目。點擊【卸載】。簡體中文

5. 華碩 Streaming 應用程序

請按照以下步驟安裝華碩 Streaming：

能，主菜單將會自動出現。 若您的電腦沒有自動運行功 能，請在光盤的根目錄中啟 動 UI.exe。

3. 在 主 菜 單 中 點 擊【Install】（ 安

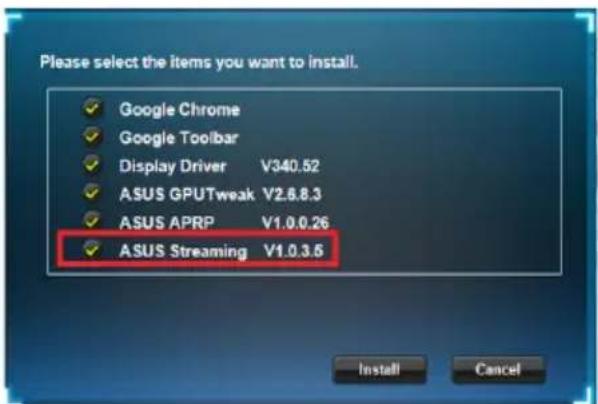

選擇“ASUS Streaming”並 點 擊【Install】（ 安 裝 ） 按 鈕 。55

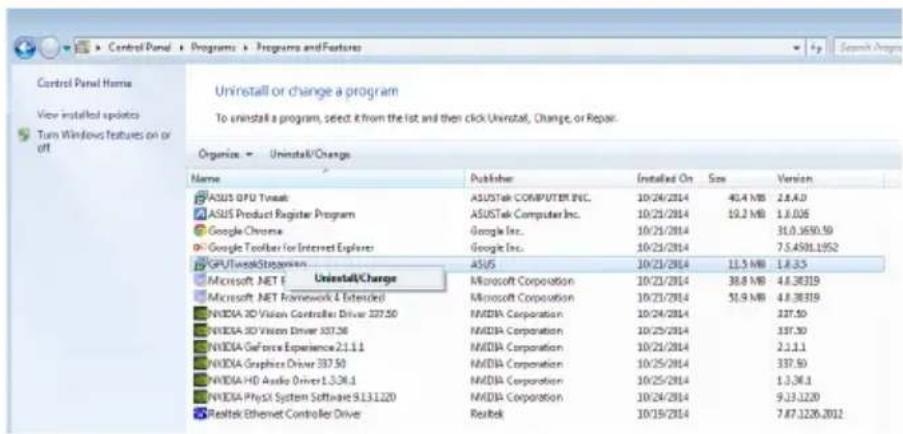

• 點擊【開始】>【控制麵板】>【程序】>【程序與功能】，選擇 ASUS Streaming 項目。點擊【卸載】。簡體中文

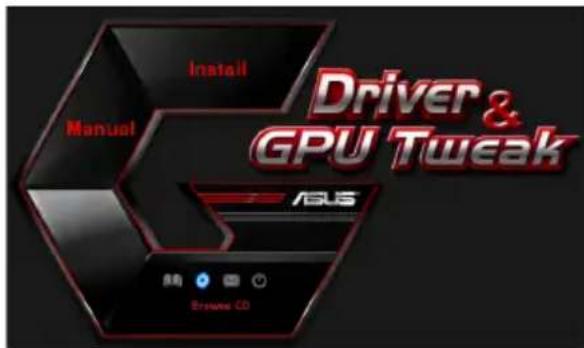

請按照下列步驟瀏覽驅動程序與應用程序光盤：

能，主菜單將會自動出現。 若您的電腦沒有自動運行功 能，請在光盤的根目錄中啟 動 UI.exe。

1. 將驅動程序與應用程序光盤放入光驅。

2. 若您的電腦有自動運行功能，主菜單將會自動出現。

若您的電腦沒有自動運行功能，請在光盤的根目錄中啟動 UI.exe。

3. 在主菜單中點擊【Contact Us】（聯繫我們）進入華碩官網，查看更多

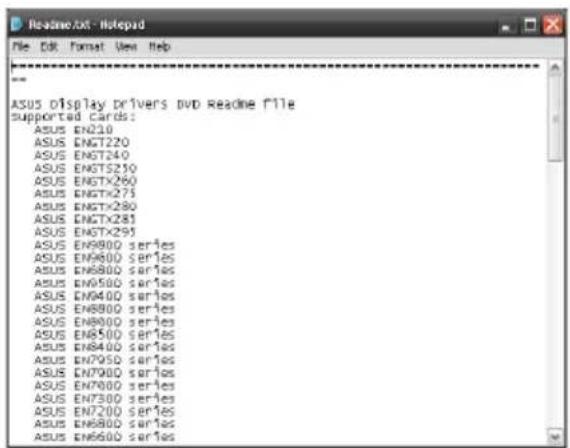

請按照以下步驟查看 readme 文件：

若您的電腦沒有自動運行功 能，請在光盤的根目錄中啟動 UI.exe。

來顯示 Readme 文本文件。簡體中文

本章節幫您排解在安裝顯卡后出現的常見疑難問題。若有無法自行解決的 疑難或本章節未提及問題，請聯絡華碩技術支援。 問題 顯卡安裝後沒有顯示 原因 顯卡可能未正確安裝。 排解 請確認顯卡在插槽上沒有傾斜或歪曲。 原因 你的顯示器可能未被正確連接。 排解 請確認信號線正確連接至顯示器與顯卡。 原因 您的主板不支持該顯卡。 排解 請查看您主板包裝中附帶的技術文件以獲取顯卡所要求的 規格。 (例如 AGP 電壓要求) 原因 您未連接顯卡的電源。 排解 請確認電源線與電源設備正確連接。

排解 請確認您的電源設備可以提供滿足系統需求的最小供電

原因 主板硬件系統設置不正確。（例如系統控制麵板的連接） 排解 • 請確認系統控制麵板數據線連接正確。（例如電源開 關，Reset）

• 請確認您的 CPU，CPU 風扇以及/或內存條能夠良好運 行並且連接正確。59

原因 顯卡可能未正確安裝。 排解 請確認顯卡在插槽上沒有傾斜或歪曲。 原因 您可能沒有正確設置您的圖像控制。 排解 • 請手動將您的圖像控制設置為您想要的設置值。

• 請在顯示屬性中設置顯卡的顯示分辨率。 原因 您的系統可能不支持該顯卡驅動程序的安裝。不同廠家的 顯卡驅動程序之間可能會有衝突。 排解 • 將系統中未使用過的顯卡驅動程序刪除。

• 請安裝顯卡包裝中附帶的驅動程序與應用程序中光盤中

原因 您未連接顯卡的電源。 排解 請確認電源線與電源設備正確連接。 原因 若您的顯示器有 BNC 接口，此接口可能連接錯誤。 排解 請確認所有的 BNC 接口連接正確。 原因 您的顯示器軟件設置可能錯誤。 排解 請將您的顯示器軟件設置為您想要的設置值。 原因 你的顯示器可能未被正確連接。 排解 請確認信號線正確連接至顯示器和顯卡。簡體中文

您也可能會遇到系統中與其他部件或附件相關的問題。( 例如 主板、電源 設備、LCD/CRT )

原因 您的顯示器不支持您想要的顯示設置。 排解 請確認您的顯示器能夠支持您想要的顯示設置。請查看您 顯示器包裝中附帶的技術文件。 原因 您的顯卡不支持您想要的系統設置。 排解 請確認您的顯卡能夠支持您想要的顯示設置。請查看您的 顯卡包裝中附帶的的技術文件規格表。 原因 某些顯卡驅動程序有所損壞。 排解 將您現有的顯卡驅動程序刪除並且重新安裝驅動程序與應 用程序光盤中的顯卡驅動程序。 原因 機箱中的散熱功能較差。 排解 請確認機箱風扇，CPU 風扇，散熱器風扇與/或顯卡 GPU
