用户手册 GDS 18V1000 Professional BOSCH

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

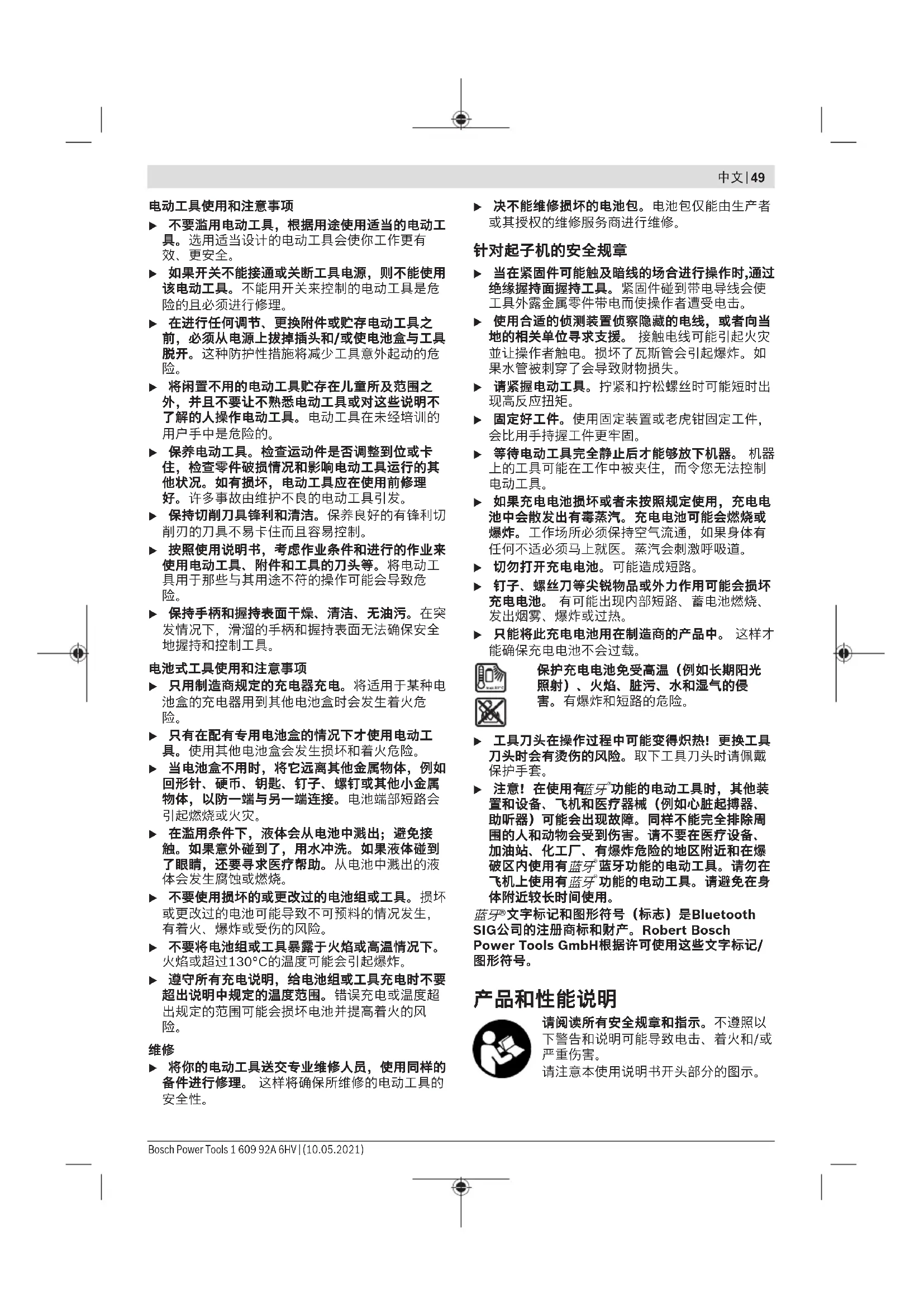

1 609 92A 6HV | (10.05.2021) Bosch Power Tools中文 | 49 电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。不能用开关来控制的电动工具是危

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

电池式工具使用和注意事项 u 只用制造商规定的充电器充电。将适用于某种电 池盒的充电器用到其他电池盒时会发生着火危

u 只有在配有专用电池盒的情况下才使用电动工 具。使用其他电池盒会发生损坏和着火危险。 u 当电池盒不用时，将它远离其他金属物体，例如 回形针、硬币、钥匙、钉子、螺钉或其他小金属 物体，以防一端与另一端连接。电池端部短路会

u 在滥用条件下，液体会从电池中溅出；避免接 触。如果意外碰到了，用水冲洗。如果液体碰到 了眼睛，还要寻求医疗帮助。从电池中溅出的液

u 不要使用损坏的或更改过的电池组或工具。损坏 或更改过的电池可能导致不可预料的情况发生， 有着火、爆炸或受伤的风险。 u 不要将电池组或工具暴露于火焰或高温情况下。 火焰或超过130°C的温度可能会引起爆炸。 u 遵守所有充电说明，给电池组或工具充电时不要 超出说明中规定的温度范围。错误充电或温度超 出规定的范围可能会损坏电池并提高着火的风

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 决不能维修损坏的电池包。电池包仅能由生产者 或其授权的维修服务商进行维修。

u 当在紧固件可能触及暗线的场合进行操作时,通过 绝缘握持面握持工具。紧固件碰到带电导线会使 工具外露金属零件带电而使操作者遭受电击。 u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。如 果水管被刺穿了会导致财物损失。 u 请紧握电动工具。拧紧和拧松螺丝时可能短时出 u 固定好工件。使用固定装置或老虎钳固定工件， 会比用手持握工件更牢固。 u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 切勿打开充电电池。可能造成短路。u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 只能将此充电电池用在制造商的产品中。 这样才 能确保充电电池不会过载。 保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。 u 工具刀头在操作过程中可能变得炽热！更换工具 刀头时会有烫伤的风险。取下工具刀头时请佩戴

功能的电动工具时，其他装 置和设备、飞机和医疗器械（例如心脏起搏器、 助听器）可能会出现故障。同样不能完全排除周 围的人和动物会受到伤害。请不要在医疗设备、 加油站、化工厂、有爆炸危险的地区附近和在爆

®文字标记和图形符号（标志）是Bluetooth SIG公司的注册商标和财产。Robert Bosch Power Tools GmbH根据许可使用这些文字标记/

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

请注意本使用说明书开头部分的图示。 Bosch Power Tools 1 609 92A 6HV | (10.05.2021)50 | 中文

本电动工具适用于拧入和拧出螺丝，并且可以拧紧 和放松规定尺寸内的螺母。

无线技术在电动工具和移动终端 设备之间传输电动工具的数据和设置。

机件的编号和电动工具详解图上的编号一致。 (1) 工具夹头 (2) 正逆转开关 (3) Bluetooth®（蓝牙）低能耗模块盖板GCY42 (4) 梯子夹 (5) 充电电池

(7) 用户界面 (8) 电源开关 (9) 手柄（绝缘握柄） (10) 工具刀头（螺母起子头）

(11) 电动工具状态指示灯 (12) 模式指示灯 (13) 工作灯按钮

18V-1050HC） (15) 工作灯 (16) 转速预选按钮 (17) 转速预选等级指示灯 a) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

牛顿米 1 600 1 700 1 600 1 700

毫米 M14–M24 M14–M24 M14–M24 M14–M24

米 – – 30 30 A) 在20−25摄氏度的条件下带充电电池ProCORE18V 8.0Ah测得B) 使用GBA 18V 1.5Ah和GBA 18V 12Ah进行测量C) 移动终端设备必须可与 Bluetooth ®（蓝牙）低能耗装置（版本4.1）兼容并支持通用访问配置（GAP）。D) 根据外部条件包括所用接收设备的不同，覆盖范围会有很大差别。在封闭的室内以及由于金属障碍物（如墙壁、台架、箱子等）， ®覆盖范围可能明显缩小。 u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 请只使用在技术参数中列出的充电器。只有这些 充电器才适用于本电动工具上的锂离子电池。 提示：充电电池在交货时只完成部分充电。首度使 用电动工具之前，必须先充足充电电池的电以确保

可以随时为锂离子电池充电，不会缩短电池的使用 寿命。如果充电过程突然中断，也不会损坏电池。 本锂离子电池配备了电池电子保护装置 "Electronic Cell Protection (ECP)"，可以防止电池过度放电。 电池的电量如果用尽了，保护开关会自动关闭电动 工具：安装在机器上的工具刀头会停止转动。 u 电动工具被关闭之后，切勿继续按住起停开关。

本充电电池(5)具备双重锁定功能，即使不小心触动 了充电电池的解锁按钮 (6)，充电电池也不会从机器 中掉落下来。只要充电电池安装在电动工具中，就 会被弹簧固定在其位置上。 如需取下电池(5)，则请按压解锁按钮(6)，并将电 池从电动工具中拔出。在此过程中请勿过度用力。

充电电池电量指示灯的绿色LED灯显示充电电池的 电量。基于安全原因，只能在电动工具静止时检查

按压充电电量指示灯按键 或 ，来显示充电电 量。也可以在充电电池取下时操作。 如果按压充电电量指示灯按键后没有LED灯亮起， 则说明充电电池损坏，必须进行更换。 充电电池型号GBA 18V... LED指示灯 电量 3个绿灯常亮 60−100% 2个绿灯常亮 30−60% 1个绿灯常亮 5−30% 1个绿灯闪烁 0−5% 充电电池型号ProCORE18V... LED指示灯 电量 5个绿灯常亮 80−100 % 4个绿灯常亮 60−80 % 3个绿灯常亮 40−60 % 2个绿灯常亮 20−40 % 1个绿灯常亮 5−20 % Bosch Power Tools 1 609 92A 6HV | (10.05.2021)52 | 中文 LED指示灯 电量 1个绿灯闪烁 0−5 %

®Low Energy Module（低能耗模块） GCY42的信息请见相应的使用说明。 更换刀具（参见插图A–B） u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。如果工具刀头未牢固地插在工具夹头 中，可能在拧转螺丝时松脱。 将工具刀头(10)推到工具夹头(1)的四角段上。

通过齿轮箱和冲击机构上方的电机驱动工具夹头(1)

工作过程共分为两个阶段： 拧螺丝和拧紧（冲击机构工作）。 一当螺丝咬入工件中而且电机承受负荷，冲击机构 便投入工作。冲击机构把电机的力转化为均匀的旋 转冲击。松开螺丝或螺母时，整个过程以反向进

u 请始终将电动工具侧面放置，不要将其放到充电 电池上。视所使用的工具刀头和充电电池而定，

提示：如果使用的充电电池与电动工具不匹配，则 可能会导致功能失灵或电动工具损坏。 将充好电的充电电池(5)推入电动工具的脚座中，直

调整旋转方向（见图片E） 通过正逆转开关(2)可以更改电动工具的旋转方向。 按下起停开关(8)后无法更改。 正转：拧入螺丝并拧紧螺母时，向左按压正逆转开 关(2)直至限位。 逆转：松开或拧出螺丝和螺母时，向右按压正逆转 开关(2)直至极限位置。 调整转速 / 冲击次数 可以无级调节已接通电动工具的转速 / 冲击次数， 视按压起停开关(8)的力道程度决定。 以较小的力按压起停开关(8)时，转速 / 冲击次数较 低。增强施加在起停开关上的压力，可以提高机器 的转速 / 冲击次数。

将电动工具投入使用时按压起停开关(8)并按住。 轻按或是把电源开关(8)按到底时，工作灯(15)会亮 起，在照明状况不佳的环境中可以借此照亮工作区

关闭电动工具时，请松开起停开关(8)。 用户界面（参见插图D–E） GDS 18V-1000C / GDS 18V-1050HC: 用户界面(7)用于预选转速和预选工作模式以及显示

电动工具状态指示灯(11) 含义/原因 解决方案

黄色 已达到临界温度或充电电池的电量几乎

亮红光 电动工具过热或充电电池电量耗尽 让电动工具冷却或更换充电电池或为其

闪蓝光 电动工具已与移动终端设备连接或正在

用转速预选按钮(16)可以从3个档位中预选所需的转 速。反复按压按钮(16)，直到所需设置在转速显示 (17)上亮起。所选设置将被存储。 GDS 18V-1000C / GDS 18V-1050HC: 您也可以通过Bosch Toolbox App预选转速。 正确的转速必须视工件材料和工作条件而定，唯有 实际操作才能够找出最合适的转速。 以下表格中的数据只供参考。

0–1 100 0–2 300 0–3 400 利用转速预选按钮(16)也可以在运行过程中预选所

GDS 18V-1000 / GDS 18V-1050H: 接通或关闭工作灯(15)时，请按压工作灯按钮 (13)。 u 勿直视工作灯，强光会刺眼。

GDS 18V-1000C / GDS 18V-1050HC: 电动工具拥有2个预定义的工作模式A和B(12)。您 还可以通过Bosch Toolbox App在A和B (12)工作 模式下针对不同的应用情况进行编程和调整现有的

如要在工作模式A和B(12)之间切换，请按压按钮 (14)。

u 先关闭电动工具，然后再放置在螺母/螺栓上。旋 转的工具刀头可能会滑开。 u 装入了 Bluetooth

GCY42（附件）的电动工具配有一个无线接口。 必须注意本地运行限制，例如在飞机上或医院

扭矩大小和冲击时间长短有关。最大扭矩是所有通 过冲击所产生的单个扭矩的总和。在冲击约6–10秒 后，扭矩可以达到最大。超过这段时间，拧紧扭矩

必须测量每个拧紧扭矩的持续冲击时间。总是需要 用扭矩扳手检查实际达到的拧紧扭矩。 使用硬垫、弹簧垫或软垫拧转 如果尝试测量一个冲击过程中达到的各个扭矩并记 载在一张图表上，可以得到扭矩变化的曲线。曲线 的最高点是可达到的最大扭矩，上升的线段则代表 到达最大扭矩所需的时间。 扭矩曲线的走向受以下因素影响：

– 垫片的种类（圆垫片、碟形垫片、密封圈） – 即将被拧入螺栓的物料的强度 – 螺栓是否涂抹了润滑油 综合以上因素，大概可以归类出下列的工作状况： – 硬垫拧转，是指在使用垫片的前提下将金属螺栓 拧入金属物料中。经过短暂的冲击之后便可以达 到最大扭矩（比较陡的上升曲线）。不必要的延 长冲击时间只会损坏机器。 – 弹簧垫拧转，是指在使用了弹簧圈、碟形垫片、 双头螺栓、带圆锥座的螺栓/螺母以及延长件等的 情况下将金属螺栓拧入金属物料中。 – 软垫拧转，以下几个例子都属于软垫拧转：将金 属螺栓拧入木材中，或者拧螺栓时使用了铅垫

弹簧垫拧转和软垫拧转的最大扭矩小于硬垫拧转的 最大扭矩。而且前者需要的冲击时间明显超越后

最大螺丝拧紧扭矩的标准值 所提供的数据的单位是牛米，数据是由切削截面积运算所得；屈服点的利用为百分之90%（在摩擦系数μ

把大的、长的螺丝拧入坚硬的物料中之前，必须根 据螺纹的中心直径预钻孔，预钻孔的深度大概为螺 丝长度的2/3。 提示：注意不要让金属小零件进入电动工具。 使用低转速长时间操作之后，应该让电动工具以最 大转速空转约3分钟来帮助机器冷却。 正确使用充电电池的提示 充电电池应防潮、防水。 充电电池必须储存在–20 °C至50 °C的环境中。夏 天不得将充电电池搁置在汽车中。 充电后如果充电电池的使用时间明显缩短，代表充 电电池已经损坏，必须更换新的充电电池。 请注意有关废弃处理的规定。

使用梯子夹(4)可以把电动工具挂到比如梯子上。 必须以2.0–2.5牛米的拧紧力矩拧紧梯子

据无线传输给特定的移动终端设备（比如智能手

Bosch Power Tools 1 609 92A 6HV | (10.05.2021)54 | 繁體中文为了能够通过 ®控制电动工具，您需要启用博世应用程序“Bosch Toolbox”。通过相应的应用程序商店（AppleApp Store、Google Play Store）下载应用程序。然后在应用程序中选择子项目“My Tools”。移动终端设备的显示屏显示连接电动工具和终端设备的所有其他步骤。建立起至移动终端设备的连接后，可以使用以下功 – 注册和个性化设置– 状态检查，警告信息输出– 通用信息和设置 – 设置转速级– 工作模式设置

u 定期清洁电动工具的通风间隙。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气 u 在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。u 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。 本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。 博世电动工具（中国）有限公司 中国　浙江省　杭州市滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.comwww.bosch-pt.com.cn制造商地址：Robert Bosch Power Tools GmbH罗伯特· 博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国其他服务地址请见：www.bosch-pt.com/serviceaddresses 随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事 确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。 必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！充电电池/电池： 请注意“搬运”段落中的指示 (参见 “搬运”,页54)确认设置。

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。保存所有警告和說明書以備查閱。在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。工作場地的安全u 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。u 不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。u 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。 u 電動工具插頭必須與插座相配。 絕不能以任何方式改裝插頭。 需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電 1 609 92A 6HV | (10.05.2021) Bosch Power Tools繁體中文 | 55 u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。 電池式工具使用和注意事項 u 只用製造商規定的充電器充電。將適用於某種電 池盒的充電器用到其他電池盒時會發生著火危

u 只有在配有專用電池盒的情況下才使用電動工 具。使用其他電池盒會發生損壞和著火危險。 u 當電池盒不用時，將它遠離其他金屬物體，例如 回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬 物體，以防一端與另一端連接。電池端部短路會

u 在濫用條件下，液體會從電池中濺出；避免接 觸。 如果意外碰到了，用水沖洗。 如果液體碰到 了眼睛，還要尋求醫療幫助。從電池中濺出的液

u 請勿使用已受損或經改裝的電池盒。已受損或經 改裝的電池組可能出現無法預期的反應，進而導 致著火、爆炸或造成人員受傷。 u 勿讓電池盒或工具靠近火源或暴露於異常溫度環 境中。若是靠近火源或暴露在超過130 °C的環境

u 請完全遵照所有的充電說明，電池盒或工具的溫 度若是超出指示的規定範圍，請勿進行充電。不 當充電或是未在規定的溫度範圍內進行充電，皆 可能造成電池損壞並面臨更高的著火風險。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 請勿自行檢修受損的電池盒。電池組應交由製造 商或是獲得授權的服務供應商來進行檢修。

u 進行作業時，固定釘可能會碰觸到隱藏的配線， 請從絕緣握把處拿持電動工具。固定釘接觸到 「導電」電線可能導致電動工具外露的金屬部件 「導電」，進而使操作人員遭受電擊。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。如 果水管被刺穿會導致財物損失。 u 請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間 可能會有較大的反作用力。 u 固定好工件。使用固定裝置或老虎鉗固定工件， 會比用手持握工件更牢固。 Bosch Power Tools 1 609 92A 6HV | (10.05.2021)56 | 繁體中文 u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 u 切勿拆開充電電池。可能造成短路。u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 僅可使用產品的原廠充電電池。如此才可依照產

保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。有爆炸及短路之虞。 u 作業期間，嵌件工具可能發燙！更換嵌件工具 時，人員可能灼傷。取出嵌件工具時，請使用防

u 小心！使用電動工具時若開啟 Bluetooth

能，將可能對其他裝置或設備、飛機以及醫療器 材（例如心律調節器、助聽器等）產生干擾。同 樣亦無法完全排除對鄰近之人員或動物造成身體 危害的可能性。請勿在醫療器材、加油站、化學 設備、爆炸危險場所以及易爆環境等處附近，使

在身體部位旁的長時間持續操作。 Bluetooth ® 一詞及其標誌（商標）為 Bluetooth SIG, Inc. 所擁有之註冊商標。Robert Bosch Power Tools GmbH 對於此詞彙／標誌之任何使用

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具適用於旋緊和鬆開螺栓，並且可以旋緊 和鬆開規定尺寸內的螺母。

機件的編號和電動工具詳解圖上的編號一致。 (1) 工具夾座 (2) 正逆轉開關 (3) 藍牙® Low Energy Module 的護蓋 GCY42 (4) 掛梯夾 (5) 充電電池

(7) 使用者介面 (8) 電源開關 (9) 把手（絕緣握柄） (10) 嵌件工具（例如套筒扳手）

(11) 電動工具狀態指示器 (12) 模式指示器 (13) 工作燈按鈕

18V-1050HC） (15) 工作燈 (16) 轉速預設按鈕 (17) 轉速預設檔位指示器 a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

m – – 30 30 A) 於 20−25°C 配備充電電池ProCORE18V 8.0Ah 時測得。B) 以 GBA 18V 1.5Ah 和 GBA 18V 12Ah 測量所得C) 終端行動裝置必須與 Bluetooth ®（藍牙）低功耗設備（4.1 版）相容，並支援 Generic Access Profile（GAP）。D) 此傳送範圍受外在環境條件（包含您所使用之接收裝置）的影響而有極大差異。在密閉空間內，諸如牆面、置物櫃、提箱等物品中的金屬部件會阻礙 ® 功能的傳輸，而使訊號傳送範圍明顯縮小。 u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。

u 只能選用技術性數據裡所列出的充電器。僅有這 些充電器適用於電動工具所使用的鋰離子充電電

提示：出貨時充電電池已部分充電。首度使用電動 工具之前，請先用充電器將充電電池充飽電以確保

鋰離子充電電池可隨時充電，不會縮短電池的使用 壽命。如果突然中斷充電，電池也不會損壞。 鋰離子充電電池配備了 電池保護裝置「Electronic Cell Protection (ECP)」，可以防止充電電池過度 放電。充電電池的電量如果用盡了，保護開關會自 動關閉電動工具：嵌件工具會停止轉動。 u 電動工具自動關機後，請勿再按壓電源開關。否 則充電電池可能會損壞。 請您遵照廢棄物處理相關指示。

本充電電池 (5) 具備了雙重鎖定功能，即使不小心 按壓了充電電池解鎖按鈕 (6)，充電電池也不會從機 器中掉落出來。固定彈簧會把充電電池夾緊在機器

若要取出充電電池 (5)，請按壓解鎖按鈕 (6)，然後 將充電電池抽出電動工具。不可以強行拉出充電電

充電電池的電量指示器透過綠色 LED 燈告知充電電 池的目前電量。基於安全顧慮，務必在電動工具完 全靜止時才能檢查充電電池的電量。 Bosch Power Tools 1 609 92A 6HV | (10.05.2021)58 | 繁體中文 按一下電量指示器按鈕 或 ，即可顯示目前的電 量。即使已取出充電電池，此項功能仍可正常運

按壓電量顯示按鈕後，LED 燈若未亮起，即表示充 電電池故障，必須予以更換。 充電電池型號 GBA 18V... LED 燈 容量 3 顆綠燈持續亮起 60−100% 2 顆綠燈持續亮起 30−60% 1 顆綠燈持續亮起 5−30% 1 顆綠燈呈閃爍狀態 0−5% 充電電池型號 ProCORE18V... LED 燈 容量 5 顆綠燈持續亮起 80−100 % 4 顆綠燈持續亮起 60−80 % 3 顆綠燈持續亮起 40−60 % 2 顆綠燈持續亮起 20−40 % 1 顆綠燈持續亮起 5−20 % 1 顆綠燈呈閃爍狀態 0−5 %

Bluetooth ® Low Energy Module GCY42（配件）

Bluetooth ® Low Energy Module GCY42 的 相關資訊，請詳讀其操作說明書。 切換工具（請參考圖 A–B） u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。嵌件工具若未牢固地插在工具夾頭 中，可能會在轉動螺栓時鬆脫。 請將嵌件工具 (10) 推至工具夾座 (1) 的方形接頭

工具夾頭 (1) 裝上嵌件工具後，是由電動馬達透過 齒輪裝置及撞擊裝置進行驅動。 運作流程分為兩個階段： 旋入和旋緊（撞擊裝置同時運作）。 當螺絲一咬入工件中且馬達開始負載時，撞擊裝置 便開始運作。撞擊裝置把馬達的傳動力轉換為均勻 的旋轉式敲擊動作。鬆開螺栓或螺母時，整個運作

u 擱放電動工具時一律側面朝下，並切勿將它置於 充電電池之上。視您所使用的嵌件工具及充電電 池而定，電動工具可能會傾倒。

提示：若是使用非本電動工具適用的充電電池，可 能導致電動工具功能異常或損壞。 請將充好電的充電電池(5) 推入電動工具底座，讓

調整旋轉方向（請參考圖 E） 透過正逆轉開關 (2) 即可變更電動工具的旋轉方 向。但按下起停開關 (8) 時，將無法這樣做。 正轉：若要旋入螺栓及旋緊螺母，請將正逆轉開關 (2) 往左推到底。 逆轉：若要鬆開或旋出螺栓與螺母，請將正逆轉開 關 (2) 往右推到底。

您可為已啟動的電動工具無段調控轉速／衝擊次 數，轉速是由按壓起停開關 (8) 的深度決定。 輕按起停開關 (8) 時，轉速／衝擊次數較低。逐漸 在開關上加壓，轉速／衝擊次數也會跟著提高。

按下電源開關 (8) 不要放開，即可讓電動工具持續

輕按起停開關(8) 或完全按下時，工作燈(15) 隨即 亮起，可照亮光線不足的工作區域。 放開起停開關 (8)，即可讓電動工具停止運轉。 使用者介面（請參考圖D–E） GDS 18V-1000C / GDS 18V-1050HC: 使用者介面 (7) 可用來預設轉速和工作模式並且示 意電動工具的目前狀態。

黃色 已達到臨界溫度或充電電池的電量即將

讓電動工具空轉並降溫冷卻，或是儘快 更換充電電池／為其充電 亮起紅燈 電動工具過熱或充電電池的電量耗盡 讓電動工具降溫冷卻，或是更換充電電

(11) 代表意義／原因 解決辦法 藍色閃爍 電動工具已與行動終端裝置連線，或正

轉速預設按鈕(16) 可預設所需轉數，共分為 3 個 檔速。請連續按壓按鈕(16)，直到轉數顯示器(17) 中出現所需設定的記號。工具機將自動記憶所選設

GDS 18V-1000C / GDS 18V-1050HC: 您亦可透過 Bosch Toolbox App 來預設轉速。 合適的轉速會因物料或工作狀況而不同，唯有實際 操作才能夠找到最佳設定。 以下表格中的數據僅供參考。

0–1 100 0–2 300 0–3 400 利用轉速預設按鈕(16) 即使是在工具運作期間，亦

GDS 18V-1000 / GDS 18V-1050H: 若要開啟或關閉工作燈(15)，請按一下工作燈按 鈕(13)。 u 勿直視工作燈，強光會刺眼。

GDS 18V-1000C / GDS 18V-1050HC: 電動工具只有 2 種預定工作模式 A 和 B(12)。您 還可透過 Bosch Toolbox App 在 A 和 B (12) 工 作模式底下針對各種不同用途進行設定並修改現有

若要在工作模式 A 和 B(12) 之間進行切換，請按 一下按鈕(14)。

u 電動工具應先停止運轉，然後才放到螺母／螺栓 上。轉動中的嵌件工具可能會滑開。 u 搭載

低功率模組GCY42（選配）的電動工 具上配有無線介面。請您務必遵守不同場所的使 用限制條件，例如在飛機或醫院內。 扭力大小與衝撃時間長短有關。最大扭力是所有經 由衝撃所產生的單一扭力的總和。衝撃時間持續 6 至 10 秒鐘後，即達到最大扭力。超過這段時間，旋

必須測量每個旋緊扭力的持續衝撃時間。隨時以扭 力扳手，檢查實際達到的旋緊扭力。 硬底旋接、彈性底旋接或軟底旋接 如果將每次衝擊時達到的扭力測量出來並記錄在圖 表上，可以看到扭力變化曲線。曲線的最高點是最 大扭力。上升線段即為到達最大扭力所需的時間。 扭力曲線的演變會受以下因素影響：

– 墊片的種類（圓形墊片、碟形彈簧、密封件） – 即將被旋入之底材強度 – 螺栓是否塗抹了潤滑油 綜合以上因素，大致可以歸類出下列的應用方式： – 硬底旋接指的是在使用墊片的前提下，將金屬螺 栓鎖到金屬材料上。經過短暫的衝撃之後便可以 達到最大扭力（上升曲線較陡）。不必要的延長 衝撃時間只會損壞機器。 – 彈性底旋接指的是在使用彈簧圈、碟形彈簧、無 頭螺絲或帶圓錐座的螺栓／螺母以及延長零件等 的情況下，將金屬螺栓鎖到金屬材料上。 – 軟底旋接，像是將金屬螺栓鎖到木材上或者是使 用鉛質墊片或纖維墊片。 彈性底旋接和軟底旋接的最大扭力小於硬底旋接的 最大扭力。而且前者需要的衝撃時間明顯超越後

螺栓最大旋緊扭力參考值 單位是 Nm，從應力截面計算；屈服強度利用率 90 %（摩擦系數 μ total =0.12）。隨時以扭力扳手檢查旋緊

將較大、較長螺栓旋入堅硬材質之前，應先以螺紋 孔底徑預鑽孔至 2/3 螺栓長度。 提示：不得有任何微小金屬物跑進電動工具內部。 使用低轉速長期操作之後，應該讓電動工具以最大 轉速空轉約 3 分鐘來幫助機器冷卻。 如何正確地使用充電電池 妥善保護充電電池，避免濕氣和水分滲入。 充電電池必須儲存在 –20 °C 至 50 °C 的環境中。 夏天不可以把充電電池擱置在汽車中。 充電後如果充電電池的使用時間明顯縮短，代表充 電電池已經損壞，必須更換新的充電電池。 請您遵照廢棄物處理相關指示。

使用掛梯夾(4) 即可把電動工具掛在梯子上。 必須以 2.0–2.5 Nm 的旋緊扭力將掛梯夾

® 介面的特定行動終端裝置進行 資料傳輸（例如智慧型手機、平板電腦）。

® 操控電動工具，您需使用博世應用 程式「博世工具箱」。請至相關 App 商店（Apple App Store、Google Play 商店）下載此 App。 接著在 App 中選取「My Tools」子項目。終端行動 裝置的螢幕上隨即顯示如何將電動工具與終端裝置

建立好與終端行動裝置之間的連線後，即可使用以

– 註冊及植入個人化設置 – 狀態檢測、發送警告訊息 – 提供一般資訊、設定工具

u 請定期清潔電動工具的通風口。電動機風扇會將 灰塵吸進機殼，過多的金屬粉末沉積會導致電氣

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

隨貨附上的鋰離子充電電池受危險物品法的規範。 使用者無須另外使用保護包裝便可運送該充電電

但是如果將它交由第三者運送（例如：寄空運或委 托運輸公司），則應遵照包裝與標示的相關要求。 此時必須向危險物品專家請教有關寄送危險物品的

確定充電電池的外殼未受損後，才可以寄送充電電 池。用膠帶貼住裸露的接點並妥善包裝充電電池， 不可以讓充電電池在包裝材料中晃動。同時也應留

必須以符合環保的方式，將損壞的電動 工具、充電電池、配件和包裝材料進行

不可以把電動工具和充電電池／拋棄式 電池丟入一般家庭垃圾中！ 充電電池／拋棄式電池：

請注意「搬運」段落中的指示 (參見 「搬運」, 頁60)。 NCC 警語 低功率電波輻射性電機管理辦法 第十二條經型式認證合格之低功率射頻電機，非經 許 可，公司，商號或使用者均不得擅自變更頻率， 加大 功率或變更原設計之特性及功能。 第十四條低功率射頻電機之使用不得影響飛航安全 及 干擾合法通信；經發現有干擾現象時，應立即停 用， 並改善至無干擾時方得繼續使用。 前項合法通信，指依電信規定作業之無線電信。 1 609 92A 6HV | (10.05.2021) Bosch Power Toolsไทย | 61 低功率射頻電機須忍受合法通信或工業，科學及醫 療 用電波輻射性電機設備之干擾。
