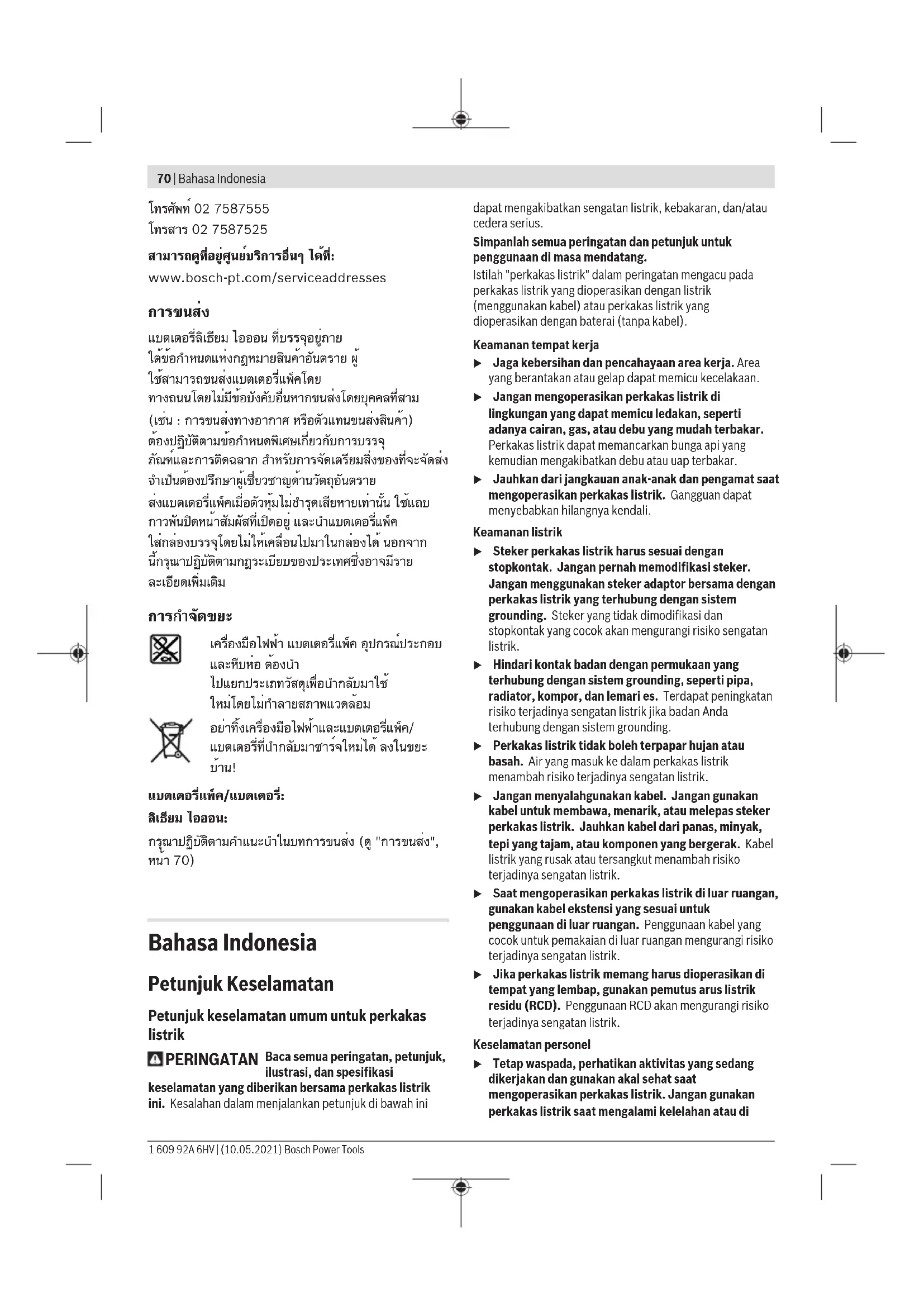

แบตเตอรี่แพ็ค/แบตเตอรี่: ลิเธียม ไอออน: กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า70) Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di 1 609 92A 6HV | (10.05.2021) Bosch Power ToolsBahasa Indonesia | 71 bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Penggunaan dan pemeliharaan perkakas baterai u Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. u Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. u Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. u Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. u Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. u Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. u Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan Bosch Power Tools 1 609 92A 6HV | (10.05.2021)72 | Bahasa Indonesia dapat merusak baterai dan meningkatkan risiko kebakaran. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. u Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi. Petunjuk Keselamatan untuk Obeng u Pegang perkakas listrik pada permukaan gagang isolator saat pengoperasian yang memungkinkan alat pengencang bersentuhan dengan kabel yang tidak terlihat. Menyentuh alat pengencang yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik dialiri listrik, sehingga berisiko mengakibatkan sengatan listrik pada operator. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang- barang menjadi rusak. u Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi torsi yang tinggi sesaat. u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. u Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. u Jangan membuka baterai. Ada bahaya terjadinya korsleting. u Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. u Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan. Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting. u Alat sisipan dapat menjadi panas saat pengoperasian! Terdapat risiko terbakar saat mengganti alat sisipan. Gunakan sarung tangan pelindung untuk melepaskan alat sisipan. u Waspada! Ketika menggunakan perkakas listrik dengan Bluetooth

, gangguan dapat muncul pada perangkat dan instalasi lain, pesawat terbang, dan perangkat medis (misalnya alat pacu jantung, alat bantu dengar. Selain itu, cedera pada manusia dan binatang di area sekitar tidak dapat seluruhnya dihindari. Jangan menggunakan alat pengukur dengan Bluetooth

di dekat perangkat medis, pusat pengisian bahan bakar, instalasi kimia, area dengan bahaya ledakan, dan percikan api. Jangan menggunakan perkakas listrik dengan Bluetooth

dalam pesawat terbang. Hindari pengoperasian di dekat kepala secara langsung dalam waktu yang lama. Istilah merek Bluetooth® serta gambar simbol (logo) merupakan merek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan istilah merek/ gambar simbol ini berada di bawah lisensi Robert Bosch Power Tools GmbH. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk memasang dan mengendurkan sekrup serta untuk mengencangkan dan mengendorkan mur masing-masing dalam batas ukuran yang ditentukan. Data dan pengaturan perkakas listrik dapat dikirimkan menggunakan modul Bluetooth

Low Energy GCY42 yang terpasang dengan menggunakan teknologi nirkabel Bluetooth

antara perkakas listrik dan perangkat seluler. Ilustrasi komponen Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. (1) Dudukan alat kerja (2) Switch arah putaran (3) Penutup modul Bluetooth® Low EnergyGCY42 (4) Klip konduktor (5) Baterai

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Obeng impact berdaya baterai GDS 18V-1000 GDS 18V-1050H GDS 18V-1000C GDS 18V-1050HC Nomor seri 3601JJ83.. 3601JJ85.. 3601JJ80.. 3601JJ82.. Tegangan nominal V= 18 18 18 18 Kecepatan idle

Diukur pada suhu 20−25°C dengan bateraiProCORE18V 8.0Ah.

Diukur dengan GBA 18V 1.5Ah dan GBA 18V 12Ah. C) Perangkat seluler harus kompatibel dengan perangkat Bluetooth®-Low-Energy (versi 4.1) dan mendukung Generic Access Profile (GAP). D) Jangkauan sinyal dapat berbeda-beda bergantung pada kondisi di luar serta perangkat penerima yang digunakan. Jangkauan Bluetooth® dapat sangat melemah jika berada di dalam ruangan tertutup dan melewati penghalang logam (contoh dinding, rak, koper, dll.). Cara memasang u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Mengisi daya baterai u Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai Li-ion yang digunakan pada perkakas listrik Anda. Catatan: Baterai dikirim dalam keadaan terisi sebagian. Untuk memastikan kinerja penuh baterai, isi penuh daya baterai ke pengisi daya sebelum menggunakannya untuk pertama kali. Daya baterai li-ion dapat diisi setiap saat tanpa mengurangi masa pakainya. Penghentian proses pengisian daya tidak merusak baterai. Baterai li-ion terlindung dari pengosongan daya total dengan "Electronic Cell Protection (ECP)". Jika baterai habis, perkakas listrik dimatikan oleh pengaman: Alat sisipan berhenti beroperasi. u Jangan menekan kembali tombol on/off jika perkakas listrik mati secara otomatis. Baterai dapat rusak. Perhatikan petunjuk untuk membuang. Mengeluarkan baterai Baterai (5) memiliki dua sistem pengunci untuk mencegah baterai jatuh jika tombol pelepas baterai (6) ditekan secara tidak sengaja. Selama baterai berada di dalam perkakas listrik, baterai ditahan dalam dudukannya dengan pegas. Untuk melepaskan baterai (5) tekan tombol pelepas (6) dan tarik baterai dari perkakas listrik. Jangan melepas baterai dengan paksa. Indikator level pengisian daya baterai LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti. Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas. Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti. Tipe baterai GBA 18V... LED Kapasitas Lampu permanen 3× hijau 60−100 % Lampu permanen 2× hijau 30−60 % Lampu permanen 1× hijau 5−30 % Lampu berkedip 1× hijau 0−5 % Tipe baterai ProCORE18V... LED Kapasitas Lampu permanen 5× hijau 80−100% Lampu permanen 4× hijau 60−80% Lampu permanen 3× hijau 40−60% Lampu permanen 2× hijau 20−40% Lampu permanen 1× hijau 5−20% Lampu berkedip 1× hijau 0−5% Memasang modul Bluetooth® Low Energy GCY42 (aksesori) Untuk informasi mengenai modul Bluetooth® Low Energy GCY42, baca panduan pengoperasian terkait. Mengganti alat kerja (lihat gambarA–B) u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera 1 609 92A 6HV | (10.05.2021) Bosch Power ToolsBahasa Indonesia | 75 apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. u Saat memasang alat kerja, pastikan alat kerja terpasang secara aman pada dudukan alat. Jika alat kerja tidak terhubung secara aman dengan dudukan alat, alat kerja dapat terlepas selama penyekrupan. Pasang alat sisipan (10) pada kotak dudukan alat kerja (1). Penggunaan Cara kerja Dudukan alat (1) dengan alat sisipan digerakkan dengan motor listrik melalui transmisi dan alat penggetar. Proses pengerjaan terbagi ke dalam dua tahap: menyekrup dan mengencangkan (alat penggetar beroperasi). Alat penggetar mulai beraksi begitu sekrup mulai terkunci dan motor dibebani. Dengan demikian alat penggetar mengubah daya motor menjadi getaran putar yang berkekuatan sama. Saat melepas sekrup atau mur, proses berlangsung dengan urutan sebaliknya. Cara penggunaan u Selalu letakkan perkakas listrik di sisi samping dan jangan letakkan pada sisi baterai. Tergantung pada alat sisipan dan baterai yang digunakan, perkakas listrik dapat terbalik. Memasang baterai Catatan: Menggunakan baterai yang tidak sesuai untuk perkakas listrik dapat menyebabkan kegagalan fungsi atau kerusakan pada perkakas listrik. Pasang baterai(5) yang telah terisi daya ke dalam kaki perkakas listrik hingga baterai terkunci dengan aman. Mengatur arah putaran (lihat gambar E) Arah putaran perkakas listrik dapat diubah dengan switch pengubah arah (2). Hal tersebut tidak dapat dilakukan jika tombol on/off (8) ditekan. Searah jarum jam: Untuk memasang sekrup dan mur, tekan switch pengubah arah (2) ke kiri hingga maksimal. Berlawanan arah jarum jam: Untuk mengendurkan atau melepas sekrup dan mur, tekan switch pengubah arah (2) ke kanan hingga maksimal. Menyetel kecepatan putaran/nominal getaran Kecepatan putaran/nominal getaran pada perkakas listrik yang dihidupkan dapat disetel terus-menerus tergantung seberapa lama tombol on/off (8) ditekan. Jika tombol on/off (8) ditekan singkat, kecepatan putaran/ nominal getaran akan menjadi rendah. Jika tombol ditekan lama, kecepatan putaran/nominal getaran bertambah pula. Mengaktifkan/menonaktifkan perkakas listrik Untuk menggunakan pertama kali perkakas listrik, tekan dan tahan tombol on/off (8). Lampu kerja(15) akan menyala saat tombol on/off(8) ditekan singkat atau ditekan kuat dan membantu menerangi area kerja saat kondisi cahaya tidak menguntungkan. Untuk menonaktifkan perkakas listrik, lepaskan tombol on/ off (8). User Interface (lihat gambarD–E) GDS 18V-1000C / GDS 18V-1050HC: User Interface(7) digunakan untuk pemilihan awal kecepatan putaran dan pemilihan awal mode pengoperasian serta untuk menampilkan status perkakas listrik. Display status Indikator status perkakas listrik (11) Arti/penyebab Solusi Hijau Status OK – Kuning Suhu kritis tercapai atau baterai hampir kosong Operasikan perkakas listrik pada posisi idle dan biarkan mendingin atau segera ganti atau isi daya baterai Menyala merah Perkakas listrik terlalu panas atau baterai kosong Biarkan perkakas listrik mendingin atau ganti atau isi daya baterai Berkedip biru Perkakas listrik terhubung dengan perangkat seluler atau pengaturan dikirim

Pemilihan awal kecepatan putaran Dengan menggunakan tombol pemilihan awal kecepatan putaran(16), kecepatan putaran yang diperlukan dapat dipilih sebelumnya dalam 3 tingkat. Tekan tombol(16) beberapa kali hingga pengaturan yang diinginkan ditunjukkan dalam display kecepatan putaran(17). Pengaturan yang dipilih akan disimpan. GDS 18V-1000C / GDS 18V-1050HC: Pemilihan awal kecepatan putaran juga dapat dipilih sebelumnya melalui aplikasi Bosch Toolbox. Kecepatan putaran yang diperlukan bergantung pada bahan yang dikerjakan dan kondisi pengerjaan dan dapat ditetapkan melalui uji coba secara praktis. Informasi pada tabel di bawah adalah nilai yang direkomendasikan. Bosch Power Tools 1 609 92A 6HV | (10.05.2021)76 | Bahasa Indonesia Pengaturan dasar kecepatan putaran pada tingkat

Jumlah tingkat kecepatan putaran

0–1 100 0–2 300 0–3 400 Dengan tombol pemilihan awal kecepatan putaran(16), kecepatan putaran yang diperlukan juga dapat dipilih sebelumnya saat mengoperasikan perkakas listrik. Menyalakan lampu kerja GDS 18V-1000 / GDS 18V-1050H: Untuk menyalakan atau mematikan lampu kerja(15), tekan tombol lampu kerja(13). u Jangan melihat lampu kerja secara langsung karena dapat menyilaukan mata. Memilih mode pengoperasian GDS 18V-1000C / GDS 18V-1050HC: Perkakas listrik memiliki 2 mode pengoperasian A dan B(12) yang telah ditentukan. Aplikasi Bosch Toolbox juga dapat digunakan untuk memprogram mode pengoperasian untuk berbagai aplikasi dan menyesuaikan mode yang ada di A dan B (12) . Untuk beralih antara mode pengoperasian A dan B(12), tekan tombol(14). Petunjuk pengoperasian u Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir. u Perkakas listrik dengan modul Bluetooth

Low EnergyGCY42 (aksesori) yang terpasang dilengkapi dengan antarmuka berbasis radio. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang atau di rumah sakit. Torsi yang tercapai bergantung pada durasi getaran. Torsi maksimal yang tercapai adalah hasil jumlah seluruh torsi tunggal yang dihasilkan oleh getaran. Torsi maksimal akan tercapai setelah durasi getaran berlangsung selama 6– 10detik. Setelah itu, torsi pengencangan hampir tidak dapat diperbesar lagi. Durasi getaran ditentukan untuk setiap torsi pengencangan yang diperlukan. Torsi pengencangan yang tercapai harus selalu diperiksa dengan kunci torsi. Penyekrupan dengan dudukan yang kokoh, elastis atau empuk Jika saat uji coba, torsi yang tercapai dalam urutan getaran diukur dan dikirim ke diagram, kurva grafik torsi akan diperoleh. Ketinggian kurva menggambarkan torsi maksimal yang tercapai, tanjakan kurva menggambarkan durasi hingga torsi tersebut tercapai. Grafik torsi bergantung pada faktor-faktor berikut: – Kekuatan sekrup/mur – Jenis lapisan pada sekrup (ring pelat, ring pegas piring, seal) – Kekuatan benda yang akan disekrup – Kondisi pelumasan pada sambungan penyekrupan Berdasarkan hal tersebut, penggunaannya adalah sebagai berikut: – Dudukan kokoh digunakan saat penyekrupan logam pada logam dengan menggunakan ring pelat. Setelah waktu getaran yang relatif pendek, torsi maksimal tercapai (tanjakan diagram yang tajam). Waktu getaran lama yang tidak diperlukan hanya akan merusak mesin. – Dudukan pegas digunakan saat penyekrupan logam pada logam yang memakai ring pegas, ring pegas piring, baut stud atau sekrup/mur dengan dudukan kerucut serta saat penggunaan ekstensi. – Dudukan empuk digunakan saat penyekrupan misalnya logam pada kayu atau jika menggunakan lead/fibre disc sebagai lapisan. Pada dudukan pegas atau lunak, torsi pengencangan maksimal lebih rendah daripada pada dudukan kokoh. Selain itu, diperlukan waktu getaran yang lebih lama. Nilai pedoman untuk torsi pengencangan sekrup maksimal Nilai dalam Nm, dihitung dari penampang melintang tegangan; menggunakan 90% batas renggang (pada koefisien gesekan

tot =0,12). Untuk mengontrol, selalu periksa torsi pengencangan dengan kunci torsi. Kelas daya tahan menurut DIN 267 Sekrup standar Sekrup berkekuatan tinggi

M10 13 17.5 22 23 26 29 35 39 47 65 78 M12 22.6 30 37.6 40 45 50 60 67 80 113 135 M14 36 48 60 65 72 79 95 107 130 180 215 M16 55 73 92 98 110 122 147 165 196 275 330 M18 75 101 126 135 151 168 202 227 270 380 450 M20 107 143 178 190 214 238 286 320 385 540 635 M22 145 190 240 255 290 320 385 430 510 715 855 M24 185 245 310 325 370 410 490 455 650 910 1100 1 609 92A 6HV | (10.05.2021) Bosch Power ToolsBahasa Indonesia | 77 Tips Sebelum memutar masuk sekrup yang besar dan panjang ke dalam bahan yang keras, buat lubang bor terlebih dulu dengan diameter inti ulir sekitar 2/3 dari panjang sekrup. Petunjuk: Perhatikan agar benda-benda kecil dari logam tidak masuk ke dalam perkakas listrik. Setelah digunakan dalam waktu yang lama dengan kecepatan rendah, biarkan perkakas listrik beroperasi dengan putaran maksimal pada kecepatan idle sekitar 3 menit agar menjadi dingin. Petunjuk untuk penanganan baterai yang optimal Lindungi baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Klip konduktor Dengan klip konduktor(4), perkakas listrik dapat digantungkan misalnya pada konduktor. Sekrup klip konduktor harus dikencangkan dengan torsi pengencangan 2,0–2,5 Nm. Mengontrol lampu melalui aplikasi GDS 18V-1000C / GDS 18V-1050HC: Perkakas listrik dapat dilengkapi dengan modul Bluetooth® dengan teknologi radio yang memungkinkan pengiriman data ke perangkat seluler tertentu dengan antarmuka Bluetooth® (misalnya smartphone, tablet). Agar dapat mengontrol perkakas listrik melalui Bluetooth®, diperlukan aplikasi Bosch "Bosch Toolbox". Unduh aplikasi melalui App Store (AppleApp Store, Google Play Store) yang sesuai. Setelah itu, pilih subitem "My Tools" dalam aplikasi. Display di perangkat seluler Anda akan menampilkan langkah- langkah selanjutnya untuk menghubungkan perkakas listrik dengan perangkat. Fungsi-fungsi berikut akan tersedia setelah perangkat listrik terhubung dengan perangkat seluler: – Pendaftaran dan personalisasi – Cek status, tampilan pesan peringatan – Informasi umum dan pengaturan – Perawatan – Pengaturan tingkat kecepatan putaran – Pengaturan mode pengoperasian Perawatan dan servis Perawatan dan pembersihan u Bersihkan lubang ventilasi pada perkakas listrik secara rutin. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya. u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Transpor Pada baterai-baterai li-ion yang digunakan diterapkan persyaratan terkait peraturan-peraturan tentang bahan- bahan yang berbahaya. Baterai-baterai dapat diangkut oleh penggunanya tanpa pembatasan lebih lanjut di jalan. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan. Bosch Power Tools 1 609 92A 6HV | (10.05.2021)78 | Tiếng Việt Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga! Baterai: Li-ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman77). Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
