V150 TG - 中央处理器 THERMALTAKE - 免费用户手册

产品类型	中塔式机箱
品牌	Thermaltake
型号	V150 TG
主板规格	ATX, Micro-ATX, Mini-ITX
尺寸（长 x 高 x 深）	440 毫米 x 210 毫米 x 480 毫米
重量	6 千克
材料	SECC钢, 钢化玻璃（侧板）
CPU散热器最大高度	155 毫米
显卡最大长度	350 毫米
硬盘位数量	2个3.5英寸内部, 2个2.5英寸内部
扩展槽数量	7
前置风扇	2 x 120毫米或2 x 140毫米（可选）
后置风扇	1 x 120毫米（预装）
顶部风扇	2 x 120毫米（可选）
前面板接口	USB 2.0 x 2, USB 3.0 x 1, 麦克风, 耳机
电源	标准PS2（不含），底部安装
主要功能	钢化玻璃侧板, 高速USB 3.0线缆, 理线管理, SSD位
保养与清洁	使用柔软无绒布清洁。定期清洁前面和电源下方的防尘网。
安全	安装时平放。使用合适的螺丝刀。避免撞击钢化玻璃。
备件与维修	标准120/140毫米风扇可更换，附送螺丝和支架。可拆卸防尘网。
一般信息	中端机箱，专为游戏配置设计。附带安装说明书。

常见问题 - V150 TG THERMALTAKE

Thermaltake V150 TG机箱的尺寸是多少？

尺寸为长440毫米，宽210毫米，高480毫米。

兼容的CPU散热器最大高度是多少？

CPU散热器最大高度为155毫米。

显卡最大长度是多少？

显卡最大长度为350毫米。

支持哪些主板规格？

机箱支持ATX、Micro-ATX和Mini-ITX主板。

可以安装多少个风扇？尺寸是多少？

前部：2个120毫米或2个140毫米（可选）。后部：1个120毫米（预装）。顶部：2个120毫米（可选）。

钢化玻璃侧板安全吗？

是的，钢化玻璃坚固但易碎。避免撞击，小心操作。

如何清洁机箱？

使用柔软无绒布清洁玻璃和表面。定期清洁前面和电源下方的防尘网。

前面板有哪些接口？

前面板包含2个USB 2.0端口、1个USB 3.0端口以及麦克风和耳机插孔。

可以安装3.5英寸硬盘吗？

是的，有2个内部3.5英寸硬盘位和2个2.5英寸硬盘位（SSD）。

机箱附带电源吗？

不，电源不包括在内。机箱支持标准ATX电源，底部安装。

用户手册 V150 TG THERMALTAKE

請確保 CPU 冷卻器的高度不超過 155 mm (6.1 英吋)。

VGA(附加介面卡)的长度限制

請確保 VGA (附加介面卡) 的長度不超過 350 mm (13.8 英吋)。

警告！！

CPU 散热器高度限制

请确保 CPU 散热器的高度不超过 155 mm (6.1 英寸)。

VGA（附加卡）长度限制

请确保 VGA（附加卡）的长度不超过 350 mm（13.8 英寸）。

警告

CPUクーラーの高さ制限:

1. 將機殼平放。
2. 將主機板放置在合適的位置並用零件包中之螺絲固定。

简体中文/

1. 放平机箱。
2. 在合适的位置安装主板并以螺丝安全固定。

日本語/

繁體中文/
1. 用螺絲起子將螺絲取下。
2. 將擴充卡放置在合適的位置並用螺絲固定。

简体中文/

1. 用螺丝起子将螺丝取下。

2. 将扩充卡放置在合适的位置并用螺丝固定。

日本語/

機殼LED連接方式 / 在機殼前方的面板後面，可以找到一些LED與開關線材（POWER Switch...），請參考主機板使用說明書，並將機殼上的線材正確地連接到主機板上。這些線材通常都會印有標籤在上面，如果沒有的話，請找出機殼前方面板上線材原本的位置以知道正確的來源。

USB 2.0 連接 / 請參考主機板使用手冊找出主機板上的USB連接孔位

USB 3.0 连接

1. 請確認主機板是否支援USB 3.0傳輸介面。

2. 连接USB 3.0传输線至主機板上的USB3.0接埠。

音效連接 / 請根據下面的音源接頭圖示與主機板使用手回來連接音效裝置，請確認主機板上的音效裝置是支援AC'97音效或是HD音效(Azalia)，裝置認訳可能會導致主機板音效裝置的錯誤，某些主機板的音效裝置不會與下方的圖示完全相同。請參酌主機板使用手冊以得到正確的安裝資訊

简体中文

线材安装说明

机壳LED连接方式/在机壳前方的面板后面，可以找到一些LED与开关线材（POWER Switch...），请参考主板使用说明

书，并将机壳上的线材正确地连接到主板上。这些线材通常都会印有标签在上面，如果没有的话，请找出机壳前方面板上线材原本的位置以知道正确的来源。

USB 2.0 连接 / 请参考主板使用手册找出主板上的 USB 连接孔位

USB 3.0 连接 /

1. 请确认主板是否支持USB 3.0传输接口。

2. 连接USB 3.0传输线至主板上的USB3.0接埠。

音效连接 / 请根据下面的音源接头图示与主板使用手册来连接音效装置，请确认主板上的音效装置是支持AC'97音效或是HD音效(Azalia)，装置错误可能会导致主板音效装置的损损，某些主板的音效装置不会与下方的图标完全相同，请参酌主板使用手册以得到正确的安装信息。

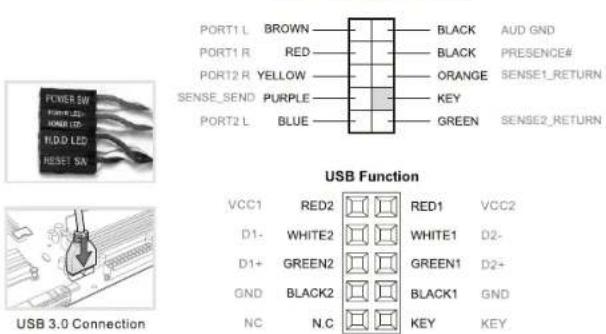

AUDIO HD AUDIO Function

VCC1	RED2		RED1	VCC2
D1-	WHITE2		WHITE1	D2-
D1+	GREEN2		GREEN1	D2+
GND	BLACK2		BLACK1	GND
NC	N.C		KEY	KEY

日本語

リード線の取り付けガイド
