Type de produit	Boîtier PC Moyen Tour
Marque	Thermaltake
Modèle	V150 TG
Facteur de forme carte mère	ATX, Micro-ATX, Mini-ITX
Dimensions (L x H x P)	440 mm x 210 mm x 480 mm
Poids	6 kg
Matériaux	Acier SECC, verre trempé (panneau latéral)
Hauteur maximale du ventilateur CPU	155 mm
Longueur maximale de la carte graphique	350 mm
Nombre d'emplacements pour disques	2 x 3,5 po internes, 2 x 2,5 po internes
Nombre de slots d'extension	7
Ventilateurs avant	2 x 120 mm ou 2 x 140 mm (optionnels)
Ventilateur arrière	1 x 120 mm (pré-installé)
Ventilateurs supérieurs	2 x 120 mm (optionnels)
Connecteurs façade	USB 2.0 x 2, USB 3.0 x 1, microphone, casque
Alimentation	PS2 standard (non incluse), montage en bas
Fonctions principales	Panneau latéral en verre trempé, câbles USB 3.0 haute vitesse, gestion des câbles, emplacements pour SSD
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux. Dépoussiérer régulièrement les filtres à l'avant et sous l'alimentation.
Sécurité	Poser à plat lors de l'installation. Utiliser un tournevis adapté. Éviter les chocs sur le verre trempé.
Pièces détachées et réparabilité	Ventilateurs standards 120/140 mm remplaçables, vis et entretoises fournies. Filtres amovibles.
Informations générales	Boîtier milieu de gamme conçu pour les configurations gaming. Livré avec notice d'installation.

FOIRE AUX QUESTIONS - V150 TG THERMALTAKE

Quelles sont les dimensions du boîtier Thermaltake V150 TG ?

Les dimensions sont de 440 mm de longueur, 210 mm de largeur et 480 mm de hauteur.

Quelle est la hauteur maximale du ventilateur de CPU compatible ?

La hauteur maximale du ventilateur de CPU est de 155 mm.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 350 mm.

Quels facteurs de forme de carte mère sont supportés ?

Le boîtier supporte les cartes mères ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs peut-on installer et quelles tailles ?

À l'avant : 2 x 120 mm ou 2 x 140 mm (optionnels). À l'arrière : 1 x 120 mm (pré-installé). En haut : 2 x 120 mm (optionnels).

Le panneau latéral en verre trempé est-il sécurisé ?

Oui, le verre trempé est robuste mais fragile. Évitez les chocs et manipulez avec précaution.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux non pelucheux pour le verre et les surfaces. Dépoussiérez les filtres à l'avant et sous l'alimentation régulièrement.

Quels connecteurs sont disponibles en façade ?

La façade comporte 2 ports USB 2.0, 1 port USB 3.0, et des prises microphone et casque.

Peut-on installer des disques durs 3,5 pouces ?

Oui, il y a 2 emplacements internes pour disques 3,5 pouces et 2 emplacements pour disques 2,5 pouces (SSD).

L'alimentation est-elle fournie avec le boîtier ?

Non, l'alimentation n'est pas incluse. Le boîtier accepte une alimentation ATX standard, montée en bas.

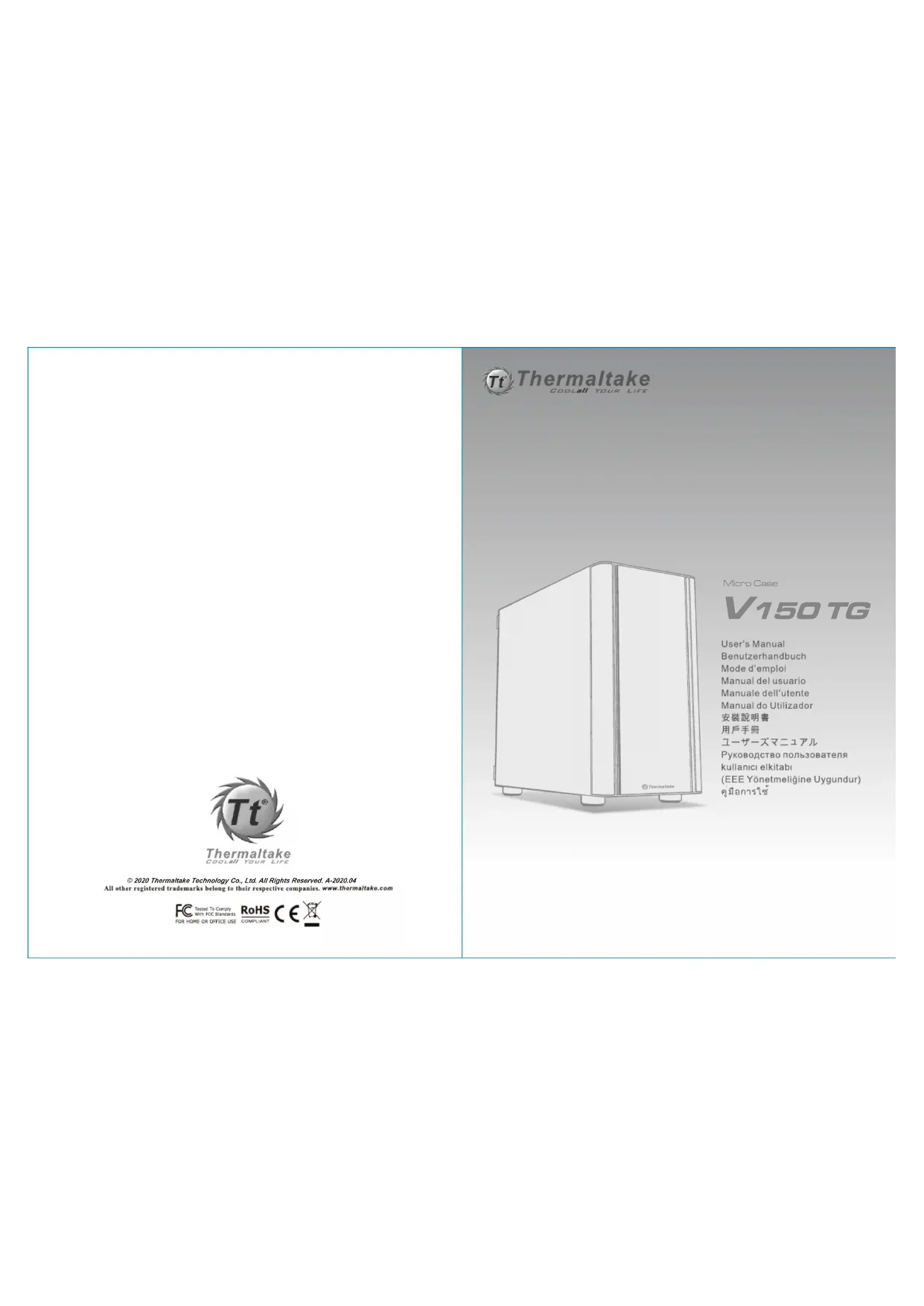

MODE D'EMPLOI V150 TG THERMALTAKE

Limite de hauteur du ventilateur de CPU :

Vérifiez que la hauteur du ventilateur de CPU ne dépasse pas 155 mm.

Limite de longueur de la carte (complémentaire) VGA

Vérifiez que la longueur de votre carte (complémentaire) VGA ne dépasse pas 350 mm

Precaución

1. Posez à plat le châssis.
   2.Installez la carte mère dans l'endroit approprié et sécurisez-la avec des vis.

Español /

1. Desserrez les vis à l'aide d'un tournevis.

2. Instaliez la carte PCI dans l'endroit approprié et fixez-la avec des vis.

Español /

Guide d'installation des fils

Connexion des voyants du boîtier / Sur la face avant du boîtier, vous trouverez plusieurs voyants et les fils des boutons. S'il vous plaît consultez le guide d'utilisateur du fabricant de votre carte mère, puis connectez ces fils aux onnecteurs sur la carte mère.

Connexion USB 2.0 / S'il vous plaît consultez le manuel de votre carte mère à la section "Connexion USB"

Connexion USB 3.0 /

1. Vérifiez que votre carte mère prend en charge la connexion USB 3.0.

2. Connectez le câble USB 3.0 au port USB 3.0 disponible sur votre ordinateur.

Connexion Audio / S'il vous plaît référez vous à l'illustration suivante du connecteur audio et au guide de l'utilisateur de votre carte mère. S'il vous plaît sélectionnez une carte mère supportant AC'97 ou HD Audi (Azalia), (faites attention que votre audio supporte l'AC'97 ou HD Audio (Azalia)) sinon cela pourrait endommager votre matériel.
